电感的测量方法

电感测量方案前言电感是电学中常用的元器件，广泛应用于各种电路中。

在实际应用中，电感值的精确测量十分重要。

本文将介绍一种电感测量方案，以确保测量结果的精度和可靠性。

主体一、传统电感测量方法在传统电感测量方法中，常用的方案是基于电桥原理的测量方法。

这种方法需要使用电桥电路，通过调节电桥电路的参数，使得电桥平衡，从而得到被测电感的值。

但是，这种方法需要提前调节电桥电路参数，且灵敏度较低，对测量环境要求严格。

二、新型为了解决传统电感测量方法的问题，我们提出了一种基于数字信号处理的新型电感测量方案。

该方案的主要流程如下：1. 采集电感电压信号：使用一个放大器将电感产生的微弱电压信号放大到一定的幅值，以便后续数字信号处理。

2. 数字信号处理：将采集到的电感电压信号输入到一台高速ADC 中进行模数转换，再通过数字信号处理芯片进行数字降噪、数字滤波等相关算法处理。

3. 计算电感值：在处理好的信号基础上，通过傅里叶变换算法，可直接计算出该电感的值。

该方案的优点在于，与传统电感测量方案相比，借助数字信号处理技术，可以有效降低电感测量的误差、提高测量精度。

此外，该方案不需要使用电桥电路，操作简单，测量环境要求较低。

三、电感测量方案的实现为了实现该电感测量方案，需要使用一些关键元器件和相关设备：1. 放大器：用于放大电感产生的微弱电压信号，以便后续数字信号处理。

2. ADC：用于将电感电压信号进行模数转换。

3. DSP：用于进行数字信号处理，实现测量电感值的计算。

4. 电感：被测电感。

四、结论与总结本文介绍了一种基于数字信号处理的电感测量方案。

该方案通过数字信号处理等相关技术，可有效提高电感测量的精度和可靠性，具备较高的实用性。

实际应用中，还需根据具体的测量需求，结合相关的计算方法，实现测量结果的精确定量化。

电感是应用什么原理测量的1. 电感的基本概念•电感是电路中的一个元件，用来存储和释放能量。

•电感的单位是亨利(H)。

•电感是由线圈或螺旋线组成的。

2. 电感测量原理•电感是通过磁场的变化来测量的。

•当电流通过电感时，会产生一个磁场，磁场的强度与电流的大小成正比。

•当电流改变时，磁场也会改变。

•电感测量的原理是利用电路中的电压和电流关系，通过测量电感两端的电压和电流来计算电感的值。

3. 电感测量方法3.1 电桥法•电桥法是一种常用的电感测量方法。

•电桥法利用电桥平衡原理来测量电感值。

•在电桥平衡时，根据电桥的连接方式和电感的大小可以计算出电感的值。

3.2 交流信号法•交流信号法也是一种常用的电感测量方法。

•交流信号法是通过在电感上加上一定频率的交流信号，并测量电感两端的电压和电流来计算电感的值。

3.3 自谐振法•自谐振法是一种特殊的电感测量方法。

•自谐振法是利用电感本身的特性来测量电感的值。

•在自谐振状态下，电感的电压和电流达到谐振值，可以通过测量谐振频率来计算电感的值。

4. 电感测量的应用•电感测量常用于电子电路的设计和故障诊断。

•在电子电路设计中，电感的准确测量可以保证电路的稳定性和性能。

•在电子设备故障诊断中，电感的测量可以帮助检测电路中的故障位置。

5. 电感测量的注意事项•在进行电感测量时，应注意选择合适的测量方法。

•在使用交流信号法进行电感测量时，需要选择合适的频率。

•在使用自谐振法进行电感测量时，需要选择合适的电路条件和检测仪器。

总结•电感的测量是通过测量电感两端的电压和电流来计算电感的值。

•电感的测量方法有电桥法、交流信号法和自谐振法。

•电感的测量应用于电子电路设计和故障诊断。

•在进行电感测量时，需要注意选择合适的测量方法和条件。

以上是对电感是应用什么原理测量的相关内容的介绍和解释。

电感的测量在电子电路设计和故障诊断中起着重要的作用。

了解电感测量的原理和方法，并注意测量时的注意事项，可以保证测量的准确性和稳定性。

电感的测量方法学号：0962510107 姓名：魏婧玲电感是闭合回路的一种属性，即当通过闭合回路的电流改变时，会出现电动势来抵抗电流的改变。

这种电感称为自感，是闭合回路自己本身的属性。

下面介绍几种电感值的测量方法。

一、串接一个电阻，同上交流电，测量电感上的电压和通过的电流，由欧姆定律计算电感的感抗，然后按照下式推算出电感值。

XL = ωL = 2πfL ，XL 就是感抗，单位为欧姆 ，ω 是交流发电机运转的角速度，单位为弧度/秒，f 是频率，单位为赫兹 ，L 是线圈电感，单位为亨利.。

二、使用电感测试仪测试加一个正弦波电压,测通过它的电流的幅值和相位.矢量除,根本频率,就可以得到电感值三、电感是储能元件, 因此可利用它与电容器组成振荡回路:不同于谐振回路， 根据振荡频变化, 进而推算出电感量的大小由于振荡频率作得较高, 因此, 可获得较高的分辨度。

振荡法测量的基本保证是要求振荡的频率相对稳定, 我们采用) 1Α Β ΧΔ Ε 振荡器, 因为它有较宽的频率范围, 且相对稳定。

我们采用Colpitts 振荡器，因为它有较宽的频率范围且相对稳定。

其基本频率为f =假定c 不变，令γ=为待定系数，则γ应为常数，有f=f γ=，因此，根据振荡频率f 值，可得到相应的电感L 值。

四、它是测量在半导体衬底上设置的电感器的电感值的电感值测量方法，其特征在于：包括：对其主电极与上述电感器的一端连接的控制晶体管的控制电极以恒定的周期施加电压，使电流脉冲流过上述电感器的步骤；借助于与上述电感器的另一端连接的第1测量系统，测量在上述电流脉冲的上升和下降期间流过的电流的步骤；以及借助于经电阻与上述控制晶体管的上述主电极连接的第2测量系统，测量在上述电流脉冲的上升和下降期间流过的电流的步骤，上述第1测量系统包括：测量在上述电流脉冲的上升期间流过的电流的第1测量线；以及测量在上述电流脉冲的下降期间流过的电流的第2测量线，上述第2测量系统包括：测量在上述电流脉冲的上升期间流过的电流的第3测量线；以及测量在上述电流脉冲的下降期间流过的电流的第4测量线，通过将流过上述电感器的电流分离成在上述电流脉冲的上升期间流过的电流和在下降期间流过的电流进行测量，来测量上述电感器的电感值。

电容,电感测量方法电容、电感测量方法1. 电容测量方法•直流电桥法：通过比较未知电容与已知电容，利用电桥平衡条件计算未知电容的值。

•交流电桥法：利用电桥平衡条件，在交流电路中测量未知电容的值。

•时域法：通过对输入电压的变化率进行测量，计算得到未知电容的值。

•频域法：利用输入信号的频率特性与输出信号的相位差或幅度变化来计算未知电容的值。

•LC振荡法：利用电容与电感串联组成谐振电路，通过谐振频率计算未知电容的值。

2. 电感测量方法•电桥法：通过比较未知电感与已知电感，利用电桥平衡条件计算未知电感的值。

•LC振荡法：利用电感与电容串联组成谐振电路，通过谐振频率计算未知电感的值。

•自感法：利用电感与电流之间的关系，测量未知电感的值。

•互感法：利用互感感应电势的大小与输入电流的关系，测量未知电感的值。

3. 通用测量方法•示波法：通过示波器观察电容或电感产生的波形，测量其特性参数。

•阻抗测量法：通过对电容或电感的等效电路阻抗进行测量，计算未知电容或电感的值。

•计算法：通过对电容或电感的参数进行计算，得到未知电容或电感的值。

•微调法：通过微调电容或电感的参数，使得电路处于特定状态，从而测量未知电容或电感的值。

以上仅为常见的电容、电感测量方法，不同方法适用于不同的测量需求和电路特性。

在实际应用时，需要根据具体情况选择合适的测量方法。

4. 电容测量方法详解直流电桥法•原理：通过调节已知电容与未知电容两侧的电桥比较电路，使电桥平衡，根据平衡条件计算未知电容的值。

•步骤：1.连接电桥电路，将未知电容与已知电容分别接到两个臂中，调节比较电桥以达到平衡状态。

2.根据平衡条件计算未知电容的值。

交流电桥法•原理：利用频率可变的交流信号对电容进行测量，根据电桥平衡条件计算未知电容的值。

•步骤：1.连接交流电桥电路，将未知电容与已知电容分别接到两个臂中，调节交流信号的频率以达到平衡状态。

2.根据平衡条件计算未知电容的值。

时域法•原理：通过测量电容充放电过程中电压的变化率，计算未知电容的值。

电感测量方案电感是电路中常见的一种元件，广泛应用于电子设备中。

测量电感的值对于电路的设计和性能优化至关重要。

本文将介绍几种常见的电感测量方案。

一、自感法测量自感法是一种常用且简单的电感测量方法。

它基于自感现象，通过测量电感元件上的电压和电流来计算电感值。

测量电感的基本原理是利用自感现象产生的感应电动势来测量电流。

这种方法的优点是测量精度较高，但对于高频电感，自感法可能会受到电容耦合和电感互感影响。

二、万用表测量万用表是一种常见的电子测量工具，在测量电感时也有一定的应用。

万用表通常具有电感量程，并且能够直接读取电感元件的数值。

使用万用表测量电感时，需要注意测量的频率范围和灵敏度。

对于较小的电感值，可以选择更高的频率范围以增加测量精度。

三、LC谐振法测量LC谐振法是一种基于谐振现象的电感测量方法。

它通过构建一个LC谐振电路，利用谐振频率与电感值之间的关系来测量电感元件的值。

具体的测量步骤包括：调节电容器的值使电路达到谐振状态，测量谐振频率，然后根据公式计算电感值。

LC谐振法适用于较大的电感值测量，但需要注意电容器和电感之间的匹配。

四、互感法测量互感法是一种基于互感现象的电感测量方法。

通过将待测电感与已知电感串联或并联，利用互感现象计算待测电感值。

该方法相对于其他测量方法而言，对于大电感具有较高的测量精度和适用范围。

然而，在实际应用中需要注意互感系数的准确度和电路的稳定性。

总结电感是电路设计和性能优化中不可或缺的元件之一，准确测量电感的值对于电路工程师来说至关重要。

本文介绍了几种常见的电感测量方案，包括自感法测量、万用表测量、LC谐振法测量和互感法测量。

每种方法都有其适用范围和注意事项，工程师需要根据具体需求选择合适的测量方法来获得准确的电感值。

希望读者通过本文的介绍能够对电感测量有一定的了解和认识，为实际应用提供参考和指导。

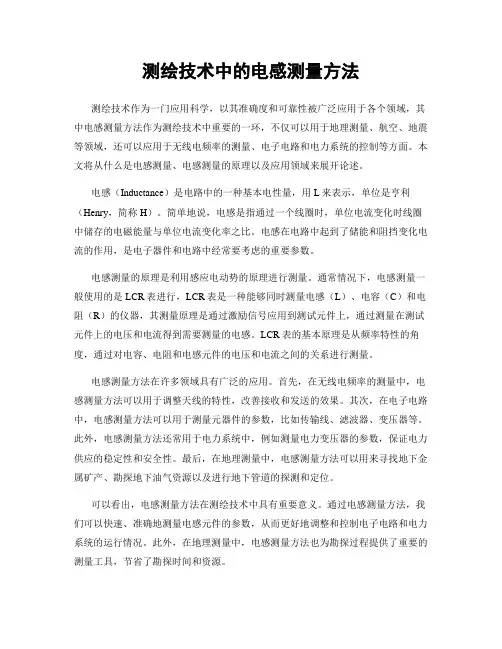

测绘技术中的电感测量方法测绘技术作为一门应用科学，以其准确度和可靠性被广泛应用于各个领域，其中电感测量方法作为测绘技术中重要的一环，不仅可以用于地理测量、航空、地震等领域，还可以应用于无线电频率的测量、电子电路和电力系统的控制等方面。

本文将从什么是电感测量、电感测量的原理以及应用领域来展开论述。

电感（Inductance）是电路中的一种基本电性量，用L来表示，单位是亨利（Henry，简称H）。

简单地说，电感是指通过一个线圈时，单位电流变化时线圈中储存的电磁能量与单位电流变化率之比。

电感在电路中起到了储能和阻挡变化电流的作用，是电子器件和电路中经常要考虑的重要参数。

电感测量的原理是利用感应电动势的原理进行测量。

通常情况下，电感测量一般使用的是LCR表进行，LCR表是一种能够同时测量电感（L）、电容（C）和电阻（R）的仪器，其测量原理是通过激励信号应用到测试元件上，通过测量在测试元件上的电压和电流得到需要测量的电感。

LCR表的基本原理是从频率特性的角度，通过对电容、电阻和电感元件的电压和电流之间的关系进行测量。

电感测量方法在许多领域具有广泛的应用。

首先，在无线电频率的测量中，电感测量方法可以用于调整天线的特性，改善接收和发送的效果。

其次，在电子电路中，电感测量方法可以用于测量元器件的参数，比如传输线、滤波器、变压器等。

此外，电感测量方法还常用于电力系统中，例如测量电力变压器的参数，保证电力供应的稳定性和安全性。

最后，在地理测量中，电感测量方法可以用来寻找地下金属矿产、勘探地下油气资源以及进行地下管道的探测和定位。

可以看出，电感测量方法在测绘技术中具有重要意义。

通过电感测量方法，我们可以快速、准确地测量电感元件的参数，从而更好地调整和控制电子电路和电力系统的运行情况。

此外，在地理测量中，电感测量方法也为勘探过程提供了重要的测量工具，节省了勘探时间和资源。

当然，电感测量方法也存在一些挑战和改进的空间。

例如，在测量精度方面，需要考虑温度变化、电磁干扰等因素对测量结果的影响。

电阻电路的电感值测量与校准电阻电路的电感值（inductance）是指电路中储存电能的能力，是电路中产生电磁感应的重要物理量。

在实际应用中，准确测量和校准电感值对于保证电路的稳定性和精度非常重要。

本文将探讨电阻电路的电感值测量与校准方法，并介绍适用的实验仪器。

一、电感值测量方法为了准确测量电感值，我们可以使用以下方法：1. 桥式测量法桥式测量法是一种常见的电感值测量方法。

其中，魏斯顿电桥是最常用的仪器之一。

它基于电路中交流电压的相位差来测量电感值。

通过调整电桥上的电容和可变电感器，我们可以找到电感的平衡点，从而准确测量电感值。

2. 时域法时域法也是一种常用的电感值测量方法。

在该方法中，我们发送一定频率的脉冲信号到电感，然后测量电感上产生的电压波形。

通过分析波形的特征，如峰值电压和上升时间，我们可以计算出电感的值。

3. 自激振荡法自激振荡法是一种简化的电感值测量方法。

在该方法中，我们使用待测电感和一个已知电容组成自激振荡电路。

通过调整电路的频率，使其达到自激振荡状态。

然后，我们可以通过测量振荡频率和已知电容值，计算出电感的数值。

二、电感值校准方法为了确保测得的电感值准确无误，我们需要进行电感值的校准。

1. 校准设备为了校准电感值，我们需要使用精确的校准设备，如LCR（电感、电容和电阻）桥和频率计。

LCR桥可以测量电感值，并与已知值进行比较，从而进行校准。

频率计用于测量电路中的频率，以保证准确校准。

2. 校准步骤校准电阻电路的电感值通常需要以下步骤：（1）校准频率计：先使用已知准确的频率源校准频率计，以确保准确测量电路中的频率。

（2）校准LCR桥：将已知准确的电感器接入LCR桥中，按照设备说明进行校准，求得准确的电感值。

（3）测量待校准电感器的值：接入待校准的电感器，通过LCR桥测量其电感值。

（4）比较和调整：将测得的待校准电感器的电感值与已知准确值进行比较，根据差异进行调整，直到达到预定的精度要求。

万用表电感测量方法电感是电路中常见的元件之一，它在电子电路中起着储能、隔直、滤波、调谐等重要作用。

在实际工程中，我们经常需要对电感进行测量，以确保电路的正常工作。

而使用万用表进行电感测量是一种简便有效的方法，下面将介绍万用表电感测量的方法及注意事项。

首先，我们需要了解电感的基本概念。

电感是指导体中产生感应电动势的能力，通常用L表示，单位是亨利（H）。

在实际测量中，我们常常会遇到微亨级别的电感，因此需要使用万用表进行测量。

接下来，我们来介绍使用万用表测量电感的方法。

首先，我们需要将万用表调至电感测量档位，通常是在电阻档位旁边。

然后，将测量引线连接到万用表的电感测量插孔上。

接着，将测量引线分别连接到待测电感的两端。

在连接时，要确保引线连接牢固，避免产生接触不良的情况。

在进行测量时，需要注意以下几点。

首先，要保持测量环境的稳定，避免外部干扰对测量结果产生影响。

其次，要注意测量引线的长度，过长的引线会增加电感的测量误差。

另外，由于电感本身具有一定的内阻，因此在测量时会有一定的时间常数，需要等待一段时间才能稳定显示测量结果。

在实际测量中，我们还需要注意一些特殊情况。

例如，当待测电感中存在其他元件（如电容、电阻）时，会对测量结果产生影响，需要进行相应的修正。

此外，对于一些特殊形式的电感，如变压器、互感器等，需要根据实际情况选择合适的测量方法。

总之，使用万用表进行电感测量是一种简便有效的方法，但在实际操作中需要注意一些细节。

通过正确的操作方法和注意事项，可以确保测量结果的准确性，为电路设计和维护提供可靠的数据支持。

希望本文介绍的方法能够对大家在工程实践中有所帮助。

万用表电感测量方法电感测量是电子工程中常见的一种测量方法，它可以用来测量电感元件的参数，对于电子工程师来说是非常重要的。

在进行电感测量时，我们通常会使用万用表来进行测量，因为万用表可以方便快捷地进行各种参数的测量。

本文将介绍万用表电感测量的方法，希望对大家有所帮助。

首先，我们需要了解电感的基本概念。

电感是指导体中产生感应电动势的能力，它是电路中的重要元件之一。

在电子电路中，我们常常会用到电感元件，比如电感线圈、电感器等。

而电感的大小通常用亨利（H）来表示，1H等于1秒内通过1安培电流所产生的感应电动势为1伏特。

在进行电感测量时，我们需要使用万用表中的电感测量功能。

首先，我们需要将万用表调至电感测量档位，通常是在电阻测量档位的旁边。

然后，我们需要将被测电感元件与万用表的测试引线连接好，通常是将一个引线连接到被测电感元件的一端，另一个引线连接到另一端。

接下来，我们可以开始进行电感测量了。

在进行测量时，我们需要注意以下几点，首先，保持测试环境的稳定，避免外界干扰；其次，在测量前要确保被测电感元件中没有残余电荷，可以通过短接一段时间来排除；最后，进行测量时要注意保持测试引线的接触良好，避免接触不良导致测量不准确。

在进行电感测量时，我们可以通过万用表显示的数值来得到电感元件的参数。

通常，电感的单位是亨利（H），但在实际测量中，我们可能会得到毫亨（mH）或微亨（μH）的数值。

通过测量得到的数值，我们可以了解电感元件的具体参数，比如电感大小、品质因数等。

在进行电感测量时，我们还可以通过改变万用表的测量档位来得到更精确的测量结果。

通常，万用表的电感测量档位有多档，我们可以根据被测电感元件的大小来选择合适的档位进行测量，以获得更准确的结果。

总之，电感测量是电子工程中重要的一环，通过使用万用表进行电感测量，我们可以方便快捷地得到电感元件的参数，为电子电路的设计和调试提供重要的参考。

希望本文介绍的万用表电感测量方法对大家有所帮助，谢谢阅读！。

电感测量方案电感是电路中常见的被动元件，广泛应用于工业、通信、电子等领域。

为了准确测量电感的数值，需要采用适当的测量方案和仪器。

本文将介绍一种常用的电感测量方案，并详细说明其实施步骤和注意事项。

一、方案概述本方案采用交流电桥法测量电感数值。

交流电桥是一种常见的电路测量方法，通过调节电桥电路中的元件值使电桥平衡，从而得到待测电感的准确数值。

二、实施步骤1. 准备工作在开始实施电感测量方案之前，需准备以下工作：（1）电桥仪器：选择一款具备高精度、稳定性良好的电桥仪器，确保测量的准确性。

（2）测试样品：选取待测电感样品，并清洁表面，确保测量环境干净。

2. 连接电路按照电桥仪器的连接方式，将待测电感样品与电桥仪器正确连接。

通常情况下，电感样品的两端与电桥的两个电感电阻相连接，而电桥的其他两个电阻则通过调节旋钮进行调整。

3. 调节电桥按照电桥仪器的使用说明，通过调节电桥的旋钮，使电桥电路平衡。

在调节过程中，需观察电桥仪器上的显示数值，并逐步接近零位，以确保测量结果的准确性。

4. 记录数值当电桥电路平衡时，记录下电桥仪器上显示的数值。

这个数值即为待测电感的准确数值。

三、注意事项在实施电感测量方案时，需要注意以下几点：1. 测量环境：尽量保持测量环境的干净和静止，避免外部因素对测量结果的影响。

2. 电桥仪器：选择合适的电桥仪器，并确保其性能稳定，以提高测量的精度。

3. 接线连接：正确连接待测电感和电桥仪器，避免连接错误导致测量结果偏差。

4. 电桥调节：在电桥调节过程中，需小心操作，并逐步接近平衡状态，以获取准确的测量数值。

5. 多次测量：建议进行多次测量，取平均值以提高测量结果的可靠性。

四、总结通过采用交流电桥法测量电感的方案，可以在工业和科研领域中获得准确的测量数值。

实施方案时需要注意测量环境、电桥仪器的选择和调节过程，并进行多次测量以提高可靠性。

通过本方案的实施，可以更好地应用电感元件于各种电路中，提高电路的稳定性和性能。
