贴片功率电感的标称方法

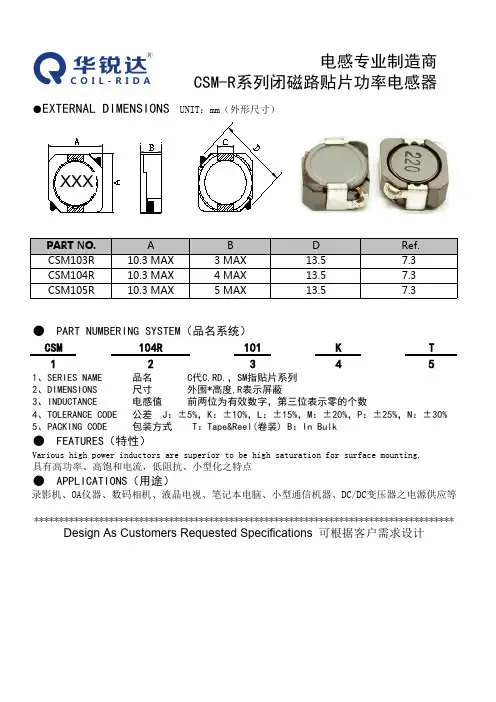

各种CD贴片功率电感尺寸参数CD贴片功率电感是一种常见的电子元件，用于电感性能的提高和电路的稳定性。

它由磁性材料和绕组材料组成，可用于直流电源、滤波器、稳压器等应用中。

以下是一些常见的CD贴片功率电感的尺寸参数。

1.外形尺寸：CD贴片功率电感的外形尺寸通常以长度（L）、宽度（W）和高度（H）来表示。

常见的尺寸有0603（1.6mm×0.8mm×0.8mm）、0805（2.0mm×1.25mm×1.2mm）、1206（3.2mm×1.6mm×1.2mm）等。

不同尺寸的电感主要用于不同功率的电路设计，尺寸越大，功率承受能力越高。

2.额定电流：CD贴片功率电感的额定电流是指电感在正常工作条件下所能承受的最大电流。

额定电流通常以毫安（mA）为单位表示。

常见的额定电流有100mA、200mA、500mA等。

选取合适的额定电流可以确保电感在电路中的稳定工作。

3.额定电感值：CD贴片功率电感的额定电感值是指电感的感值。

电感值通常以微亨（μH）为单位表示。

常见的额定电感值有1μH、10μH、100μH等。

根据电路的要求，选择合适的额定电感值可以达到所需的电感效果。

4.电感容差：CD贴片功率电感的电感容差是指实际电感值与额定电感值之间的误差范围。

电感容差通常以百分比形式表示。

常见的电感容差有±5%、±10%、±20%等。

电感容差越小，意味着电感的性能越稳定。

5.自谐振频率：CD贴片功率电感的自谐振频率是指当电感与外部电容组成谐振电路时，谐振频率达到最大的频率。

自谐振频率通常以兆赫兹（MHz）为单位表示。

不同尺寸和材料的电感具有不同的自谐振频率。

6.直流电阻：CD贴片功率电感的直流电阻是指电感在直流电路中的电阻值。

直流电阻通常以欧姆（Ω）为单位表示。

直流电阻对于电路的功耗和效率非常重要，较低的直流电阻意味着更高的功率转换效率。

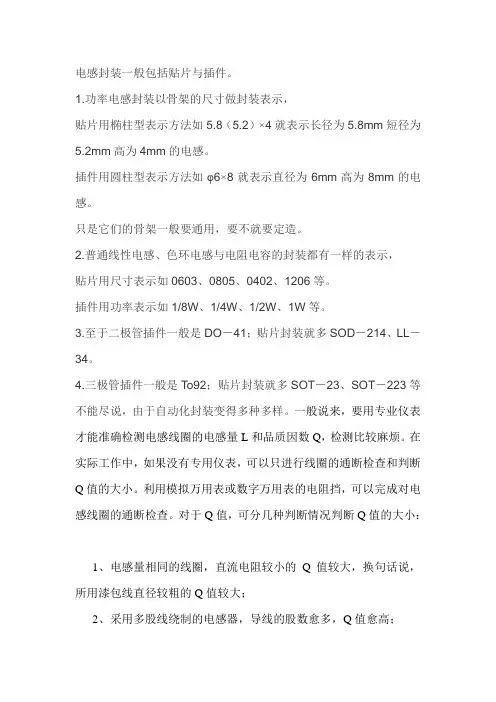

电感封装一般包括贴片与插件。

1.功率电感封装以骨架的尺寸做封装表示，贴片用椭柱型表示方法如5.8（5.2）×4就表示长径为5.8mm短径为5.2mm高为4mm的电感。

插件用圆柱型表示方法如φ6×8就表示直径为6mm高为8mm的电感。

只是它们的骨架一般要通用，要不就要定造。

2.普通线性电感、色环电感与电阻电容的封装都有一样的表示，贴片用尺寸表示如0603、0805、0402、1206等。

插件用功率表示如1/8W、1/4W、1/2W、1W等。

3.至于二极管插件一般是DO－41；贴片封装就多SOD－214、LL－34。

4.三极管插件一般是To92；贴片封装就多SOT－23、SOT－223等不能尽说，由于自动化封装变得多种多样。

一般说来，要用专业仪表才能准确检测电感线圈的电感量L和品质因数Q，检测比较麻烦。

在实际工作中，如果没有专用仪表，可以只进行线圈的通断检查和判断Q值的大小。

利用模拟万用表或数字万用表的电阻挡，可以完成对电感线圈的通断检查。

对于Q值，可分几种判断情况判断Q值的大小：1、电感量相同的线圈，直流电阻较小的Q值较大，换句话说，所用漆包线直径较粗的Q值较大；2、采用多股线绕制的电感器，导线的股数愈多，Q值愈高；3、线圈骨架或铁芯所用材料的损耗愈小，Q值愈高。

例如：用高硅硅钢片比普通钢片制造的铁芯，Q值高；线圈的分布电容和漏磁愈小，Q值愈高；蜂房式绕法的线圈，其Q值比无磁芯的高；磁芯的损耗愈小，Q值愈高。

否者，Q值降低。

例如屏蔽罩或金属构件离线圈愈近，则Q值降低愈大。

遇到高频电感线圈时，感量L的检测更加麻烦，一般就不进行检测，而是装入实际电路中，观察使用效果（或动态波形）再调整电感量大小。

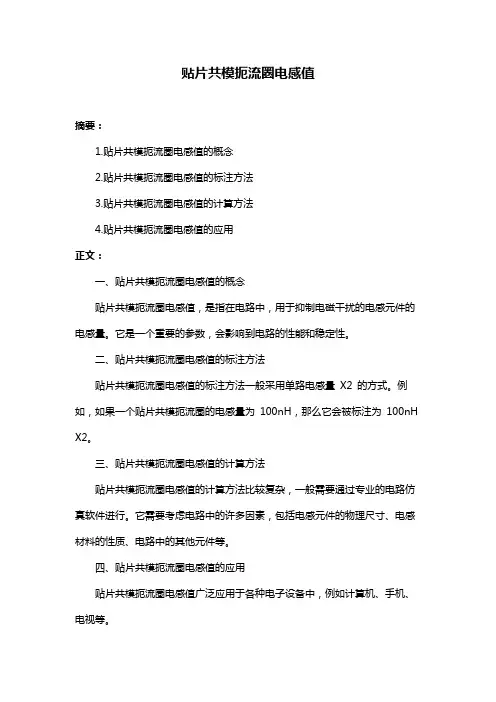

贴片共模扼流圈电感值
摘要：
1.贴片共模扼流圈电感值的概念
2.贴片共模扼流圈电感值的标注方法
3.贴片共模扼流圈电感值的计算方法
4.贴片共模扼流圈电感值的应用
正文：
一、贴片共模扼流圈电感值的概念
贴片共模扼流圈电感值，是指在电路中，用于抑制电磁干扰的电感元件的电感量。

它是一个重要的参数，会影响到电路的性能和稳定性。

二、贴片共模扼流圈电感值的标注方法
贴片共模扼流圈电感值的标注方法一般采用单路电感量X2 的方式。

例如，如果一个贴片共模扼流圈的电感量为100nH，那么它会被标注为100nH X2。

三、贴片共模扼流圈电感值的计算方法
贴片共模扼流圈电感值的计算方法比较复杂，一般需要通过专业的电路仿真软件进行。

它需要考虑电路中的许多因素，包括电感元件的物理尺寸、电感材料的性质、电路中的其他元件等。

四、贴片共模扼流圈电感值的应用
贴片共模扼流圈电感值广泛应用于各种电子设备中，例如计算机、手机、电视等。

贴片电感参数贴片电感，英语：Chip inductors，又称为功率电感、大电流电感和表面贴装高功率电感。

具有小型化，高品质，高能量储存和低电阻等特性。

功率贴片电感是分带磁罩和不带磁罩两种，主要由磁芯和铜线组成。

在电路中主要起滤波和振荡作用。

贴片电感的主要参数有电感量、允许偏差、分布电容、额定电流及品质因数等。

1.电感量：空载测量（理论值）和在实际电路中的测量（实际值）。

由于电感使用的实际电路过多，难以类举。

只有在空载情况下的测量加以解说。

电感量的大小，主要取决于电感线圈的圈数（匝数），绕制方式，有无磁心及磁心的材料等决定。

通常情况下，线圈圈数越多，绕制的线圈越密集，电感量就越大。

有磁心的线圈比无磁心的线圈的电感量大。

磁心导磁率越大，电感量也就越大。

所以电感量是有很多因素来决定它的大小。

电感量的基本单位是亨利（简称亨），用字母“H”表示。

常用的单位还有毫亨（mH）和微亨（μH），它们之间的关系是：1H=1000mH；1mH=1000μH2.允许偏差：电感量单位后面用一个英文字母表示其允许偏差，各字母所代表的允许偏差见下表。

例如：560uHK表示标称电感量为560uH，允许偏差为土10％，文字符号为法文字符号法，是将电感器的标称值和允许偏差值用数字和文字符号按—定的规律组合标志在电感体上。

采用这种标示方法的通常是一些小功率电感器其单位通常为nH或pH，用N或R代表小数点。

例如：4N7表示电感量为4．7nH，4R7则代表电感量为4．7uH;47N表示电感量为47nH，6R8表示电感量为6．8uH。

标注的感量与实际感量的允许误差值。

一般用于振荡或滤波线路中的贴片电感要求精度较高，允许偏差为±0.2%~±0.5%；而用于耦合或高频阻流的精度要求不高，允许偏差为±10%~15%。

3.分布电容：线圈的匝与匝之间、线圈与磁心之间存在的电容。

分布电容越小，其稳定性越好。

通常将模拟电路区和数字电路区合理地分开，将电源线和地线单独引出，把电源供给处汇集到一点。

贴片元件的识别方法贴片元件的识别方法贴片元件由于体积小、自感系数小，安装容易(底板不需打孔)，因而被广泛采用。

但由于体积小，故型号或数值不可能完全标出，只能用代码表示。

下面向读者简要介绍几种贴片元件的识别方法。

一、贴片电阻贴片电阻有矩形和圆柱形两种(见图1)其中矩形贴片电阻基体为黄棕色，其阻值代码用白色字母或数字标注。

标注方法主要有两种：1．三位数字标注法这种标注阻值的方法是：其中第1、2位数字为有效数字，第3位数字表示在有效数字的后面所加“0”的个数，单位：Ω。

如果阻值小于10Ω，则以“R”表示Ω。

举例见表1。

2．一个字母和一位数字标注法这种标注方法是：在电阻体上标注一个字母和一个数字。

其中字母表示电阻值的前两位有效数字。

(详见表2)，字母后面的数字表示在有效数字后面所加“0”的个数，单位是“Ω”。

举例如表3所示。

关于圆柱形贴片电阻的阻值标注方法与传统带引线电阻的色环表示法完全相同，在此不再赘述。

二、贴片电容贴片电容的外形与贴片电阻相似，只是稍薄(见图2)。

一般贴片电容为白色基体，多数钽电解电容却为黑色基体，其正极端标有白色极性。

贴片电容像贴片电阻一样，也有片形和圆柱形两种，其中圆柱形贴片电容酷似贴片柱形电阻，只是通体一样粗，而电阻则两头稍粗。

贴片电容的数值标注方法主要有三种：1．一个字母和一个数字表示法这种方法是：在白色基线上打印一个黑色字母和一个黑色数字(或在方形黑色衬底上打印一个白色字母和一个白色数字)作为代码。

其中字母表示容量的前两位数字，详见表4。

后面的数字则表示在前面二位数字的后面再加多少个“0”。

单位“pF”。

举例见表5。

2．颜色和一个字母表示法这种方法是用电容上标一颜色加一个字母的组合来表示电容量。

其字母的含义仍见表4，其颜色则表示在字母代表的容量后面再添加“0”的个数，单位为“pF”，详见表6。

例如：红色后面还印有“Y”字母，则表示电容量为8．2×100=8．2pF，黑色后面带印有“H”字母，则表示电容量为2．0×10的1次方=20pF，白色后面加印有“N”字母，则表示该电容数值为3．3×10的3次访=3300pF。

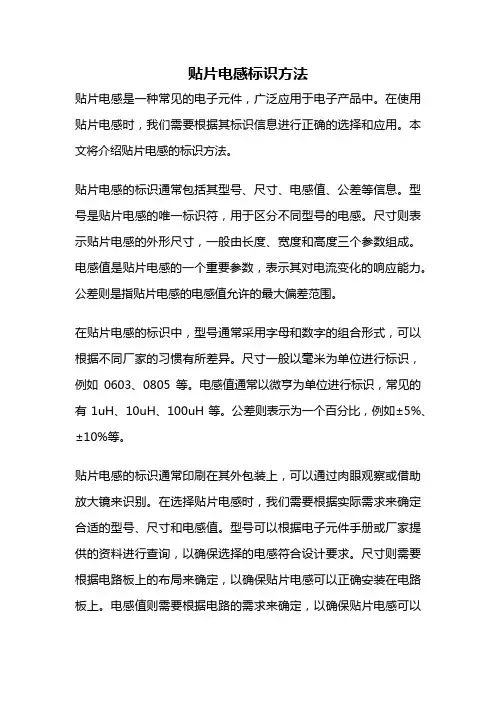

贴片电感标识方法贴片电感是一种常见的电子元件，广泛应用于电子产品中。

在使用贴片电感时，我们需要根据其标识信息进行正确的选择和应用。

本文将介绍贴片电感的标识方法。

贴片电感的标识通常包括其型号、尺寸、电感值、公差等信息。

型号是贴片电感的唯一标识符，用于区分不同型号的电感。

尺寸则表示贴片电感的外形尺寸，一般由长度、宽度和高度三个参数组成。

电感值是贴片电感的一个重要参数，表示其对电流变化的响应能力。

公差则是指贴片电感的电感值允许的最大偏差范围。

在贴片电感的标识中，型号通常采用字母和数字的组合形式，可以根据不同厂家的习惯有所差异。

尺寸一般以毫米为单位进行标识，例如0603、0805等。

电感值通常以微亨为单位进行标识，常见的有1uH、10uH、100uH等。

公差则表示为一个百分比，例如±5%、±10%等。

贴片电感的标识通常印刷在其外包装上，可以通过肉眼观察或借助放大镜来识别。

在选择贴片电感时，我们需要根据实际需求来确定合适的型号、尺寸和电感值。

型号可以根据电子元件手册或厂家提供的资料进行查询，以确保选择的电感符合设计要求。

尺寸则需要根据电路板上的布局来确定，以确保贴片电感可以正确安装在电路板上。

电感值则需要根据电路的需求来确定，以确保贴片电感可以提供所需的电感效果。

公差则需要根据电路的精度要求来确定，以确保贴片电感的性能能够满足设计要求。

贴片电感的标识对于电子产品的正常运行起着至关重要的作用。

正确选择和应用贴片电感可以提高电路的稳定性和可靠性，避免因电感不合适而导致的电路故障。

因此，在使用贴片电感时，我们需要仔细阅读其标识信息，并根据实际需求进行选择和应用。

贴片电感的标识方法包括型号、尺寸、电感值和公差等信息。

正确选择和应用贴片电感需要根据其标识信息来确定，以确保电路的正常运行。

贴片电感的标识对于电子产品的设计和生产至关重要，我们应该重视并正确使用这些标识信息。

希望本文对大家了解贴片电感的标识方法有所帮助。

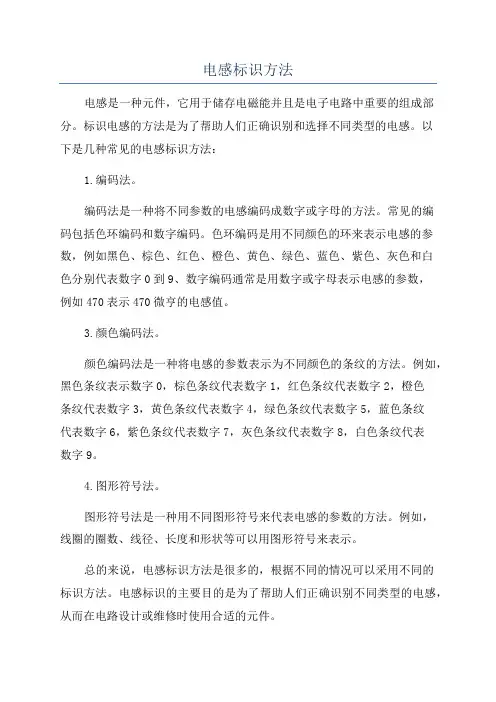

电感标识方法
电感是一种元件，它用于储存电磁能并且是电子电路中重要的组成部分。

标识电感的方法是为了帮助人们正确识别和选择不同类型的电感。

以
下是几种常见的电感标识方法：
1.编码法。

编码法是一种将不同参数的电感编码成数字或字母的方法。

常见的编
码包括色环编码和数字编码。

色环编码是用不同颜色的环来表示电感的参数，例如黑色、棕色、红色、橙色、黄色、绿色、蓝色、紫色、灰色和白
色分别代表数字0到9、数字编码通常是用数字或字母表示电感的参数，
例如470表示470微亨的电感值。

3.颜色编码法。

颜色编码法是一种将电感的参数表示为不同颜色的条纹的方法。

例如，黑色条纹表示数字0，棕色条纹代表数字1，红色条纹代表数字2，橙色
条纹代表数字3，黄色条纹代表数字4，绿色条纹代表数字5，蓝色条纹
代表数字6，紫色条纹代表数字7，灰色条纹代表数字8，白色条纹代表
数字9。

4.图形符号法。

图形符号法是一种用不同图形符号来代表电感的参数的方法。

例如，
线圈的圈数、线径、长度和形状等可以用图形符号来表示。

总的来说，电感标识方法是很多的，根据不同的情况可以采用不同的
标识方法。

电感标识的主要目的是为了帮助人们正确识别不同类型的电感，从而在电路设计或维修时使用合适的元件。

贴片电感主要参数详解电感器规格除固定电感器和部分阻流圈为通用元件（只要规格相同，各种电子整机上均可使用）外，其余的均为电视机、收音机等专用元件。

专用元件一般都是一个型号对应一种机型（代用除外），购买及使用时应以元件型号为主要依据，具体参数大都不需考虑，若需了解，可查相应产品手册或有关资料，这里不可能一一示例。

下面谈谈固定电感器及阻流圈的主要参数及识别。

1．电感量L电感量L也称作自感系数，是表示电感元件自感应能力的一种物理量。

当通过一个线圈的磁通（即通过某一面积的磁力线数）发生变化时，线圈中便会产生电势，这是电磁感应现象。

所产生的电势称感应电势，电势大小正比于磁通变化的速度和线圈匝数。

当线圈中通过变化的电流时，线圈产生的磁通也要变化，磁通掠过线圈，线圈两端便产生感应电势，这便是自感应现象。

自感电势的方向总是阻止电流变化的，犹如线圈具有惯性，这种电磁惯性的大小就用电感量L来表示。

L 的大小与线圈匝数、尺寸和导磁材料均有关，采用硅钢片或铁氧体作线圈铁芯，可以较小的匝数得到较大的电感量。

L的基本单位为H（亨），实际用得较多的单位为mH（毫亨）和IxH（微亨），三者的换算关系如下：1H=103mH=106 μH。

2．感抗XL感抗XL在电感元件参数表上一般查不到，但它与电感量、电感元件的分类品质因数Q等参数密切相关，在分析电路中也经常需要用到，故这里专门作些介绍。

前已述及，由于电感线圈的自感电势总是阻止线圈中电流变化，故线圈对交流电有阻力作用，阻力大小就用感抗XL来表示。

XL与线圈电感量L和交流电频率f成正比，计算公式为：XL （Ω）=2лf（Hz）L（H）。

不难看出，线圈通过低频电流时XL小。

通过直流电时XL为零，仅线圈的直流电阻起阻力作用，因电阻：—般很小，所以近似短路。

通过高频电流时XL大，若L也大，则近似开路。

线圈的此种特性正好与电容相反，所以利用电感元件和电容器就可以组成各种高频、中频和低频滤波器，以及调谐回路、选频回路和阻流圈电路等等。

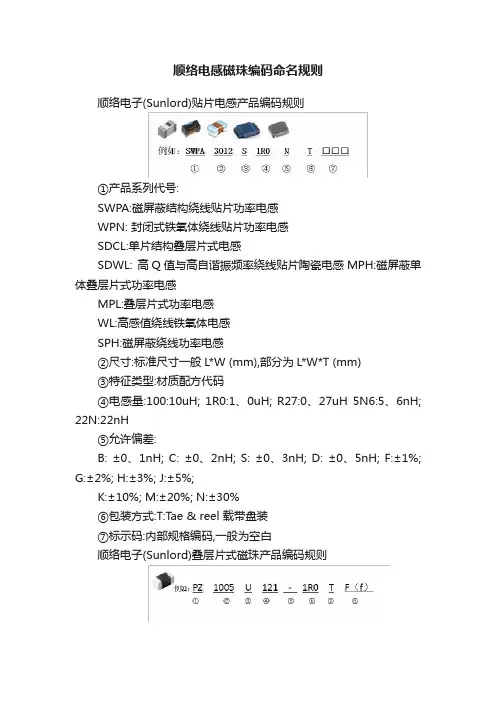

顺络电感磁珠编码命名规则顺络电子(Sunlord)贴片电感产品编码规则①产品系列代号:SWPA:磁屏蔽结构绕线贴片功率电感WPN: 封闭式铁氧体绕线贴片功率电感SDCL:单片结构叠层片式电感SDWL: 高Q值与高自谐振频率绕线贴片陶瓷电感MPH:磁屏蔽单体叠层片式功率电感MPL:叠层片式功率电感WL:高感值绕线铁氧体电感SPH:磁屏蔽绕线功率电感②尺寸:标准尺寸一般L*W (mm),部分为L*W*T (mm)③特征类型:材质配方代码④电感量:100:10uH; 1R0:1、0uH; R27:0、27uH 5N6:5、6nH; 22N:22nH⑤允许偏差:B: ±0、1nH; C: ±0、2nH; S: ±0、3nH; D: ±0、5nH; F:±1%; G:±2%; H:±3%; J:±5%;K:±10%; M:±20%; N:±30%⑥包装方式:T:Tae & reel 载带盘装⑦标示码:内部规格编码,一般为空白顺络电子(Sunlord)叠层片式磁珠产品编码规则①产品系列代码:GZ:低速信号进噪音抑制叠层片式铁氧体磁珠HPZ: 高频噪声抑制叠层片式铁氧体磁珠EPZ: 电力线或大电流信号噪声抑制叠层片式铁氧体磁珠HZ: 高频噪声抑制叠层片式铁氧体磁珠MZA(H/S): 音频线路高电磁干扰抑制叠层片式音频磁珠PZ: 电源线噪声抑制或大电流信号抑制叠层片式铁氧体磁珠SZ: 高速信号噪音抑制叠层片式铁氧体磁珠UPZ: 电力线或大电流信号线噪声抑制叠层片式铁氧体磁珠②尺寸: L*W(mm)1005(0402): 1、0*0、5 *0、5mm1608(0603): 1、6*0、8 *0、8 mm0603(0201): 0、6*0、3 *0、3 mm③材料代码:D;E;F;G;K;U④阻抗:121=120Ω,400=40Ω, 102=1000Ω⑤—:连接符⑥耐电流:1R1=1A;R27=0、27A;一般型号为空白⑦包装方式: T:Tae & reel 载带盘装。

贴片电阻的命名国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装贴片电容的命名，国内和国外的产家有一此区别但所包含的参数是一样的。

贴片电容的命名所包含的参数：1、贴片电容的尺寸（0201、0402、0603、0805、1206、1210、1808、1812、2220、2225）2、贴片电容的材质（COG、X7R、Y5V、Z5U、RH、SH）3、要求达到的精度（±0.1PF、±0.25PF、±0.5PF、5%、10％、20％）4、电压（4V 、6.3V、10V、16V、25V、50V、100V、250V、500V、1000V、2000V、3000V）5、容量(0PF-47UF)6、端头的要求(N表示三层电极)7、包装的要求(T表示编带包装，P表示散包装)例风华系列的贴片电容的命名：0805CG102J500NT0805：是指该贴片电容的尺寸大小，这是用英寸来表示的08表示长度是0.08英寸（换算成mm=0.08*24.50=1.96mm）、05表示宽度为0.05英寸(换算成mm=0.05*24.50=1.225ccm)CG ：是表示生产电容要求用的材质，102 ：是指电容容量，前面两位是有效数字、后面的2表示有多少个零102＝10×102也就是＝1000PFJ ：是要求电容的容量值达到的误差精度为5％，介质材料和误差精度是配对的500 ：是要求电容承受的耐压为50V 同样500前面两位是有效数字，后面是指有多少个零。

贴片电感值识别方法贴片电感是一种常见的电子元件，广泛应用于电子产品中。

在电子电路中，贴片电感的值是一个重要的参数，它对电路的性能有着重要的影响。

因此，准确识别贴片电感的值是电子工程师和电子爱好者必备的技能之一。

贴片电感的值通常以标称值来表示，标称值是贴片电感的额定值。

然而，由于制造工艺的限制，实际的贴片电感的值会存在一定的偏差。

因此，准确识别贴片电感的值，不仅需要了解标称值，还需要了解实际值与标称值之间的偏差范围。

一种常见的贴片电感值识别方法是通过贴片电感的颜色代码来确定其值。

贴片电感通常有一个带有不同颜色的环形标记，这些颜色代表着不同的数值。

通过识别这些颜色，就可以确定贴片电感的值。

具体的识别方法如下：1. 首先，观察贴片电感的颜色代码。

贴片电感的颜色代码通常由环形标记组成，每个环形标记都有一个特定的颜色。

这些颜色可能包括黑色、棕色、红色、橙色、黄色、绿色、蓝色、紫色、灰色、白色等。

2. 掌握贴片电感颜色代码的对应数值。

每种颜色都代表一个数字，通过记住这些对应关系，就可以根据贴片电感的颜色代码确定其数值。

例如，棕色代表1，红色代表2，橙色代表3，黄色代表4，绿色代表5，蓝色代表6，紫色代表7，灰色代表8，白色代表9，黑色代表0。

3. 识别贴片电感的颜色代码。

通过观察贴片电感的颜色代码，可以确定每个环形标记对应的数字。

将这些数字按照相应的顺序排列，就可以得到贴片电感的数值。

需要注意的是，贴片电感的数值通常是一个带有单位的值。

常见的单位有亨利（H）、毫亨（mH）和微亨（μH）。

在识别贴片电感的数值时，需要根据具体的情况确定所使用的单位。

贴片电感值识别方法可以帮助电子工程师和电子爱好者准确识别贴片电感的数值，以确保电路设计和调试的准确性。

同时，了解贴片电感的数值也有助于选择合适的贴片电感，以满足电路设计的要求。

除了通过颜色代码识别贴片电感的数值外，还可以通过使用专用的电子元件识别仪器来准确测量贴片电感的数值。

二三极管的封装和定义我想知道电子元器件SOT封装的定义比如说SOT23和SOT203等等后面的数字代表什么呢SOT是SOP系列封装的一种一般翻译如下SOJJ型引脚小外形封装、TSOP薄小外形封装、VSOP甚小外形封装、SSOP缩小型SOP、TSSOP薄的缩小型SOP及SOT小外形晶体管、SOIC小外形集成电路电感封装一般包括贴片与插件。

1.功率电感封装以骨架的尺寸做封装表示贴片用椭柱型表示方法如5.85.2×4就表示长径为5.8mm短径为5.2mm高为4mm的电感。

插件用圆柱型表示方法如φ6×8就表示直径为6mm高为8mm的电感。

只是它们的骨架一般要通用要不就要定造。

2.普通线性电感、色环电感与电阻电容的封装都有一样的表示贴片用尺寸表示如0603、0805、0402、1206等。

插件用功率表示如1/8W、1/4W、1/2W、1W等。

3.至于二极管插件一般是DO41贴片封装就多SOD214、LL34。

4.三极管插件一般是To92贴片封装就多SOT23、SOT223等不能尽说由于自动化封装变得多种多样。

稳压管有几种请各位大介绍一下齐纳管是稳压管的一种齐纳管与其他二极管有什么区别半导体稳压二极管亦纳二极管Zener Diode或电压调整二极简称稳压管。

稳压管和半导体二极管都具有单向导电性质仅仅靠观察外形有时很难加以区别。

例如2CW7的外形很象小功率二极管而2DW7的外形又与晶体管相似。

但是稳压管和二极管也有重要区别。

第一二极管一般在正向电压下工作稳压管则在反向击穿状态下工作二者用法不同第二普通二极管的反向击穿电压一般在40V以上高的可达几百伏至上千伏而且在伏安特性曲线反向击穿的一段不陡即反向击穿电压的范围较大动态电阻也比较大。

对于稳压管当反向电压超过其工作电压Vz亦称齐纳电压或稳定电压时反向电流将突然增大而器件两端的电压基本保持恒定。

对应的反向伏安特性曲线非常陡动态电阻很小。

稳压管可用作稳压器、电压基准、过压保护、电平转换器等。

贴片电感又称为功率电感、大电流电感和表面贴装高功率电感。

具有小型化，高品质，高能量储存和低电阻等特性。

一般电子线路中的电感是空心线圈，或带有磁芯的线圈，只能通过较小的电流，承受较低的电压;而功率电感也有空心线圈的，也有带磁芯的，主要特点是用粗导线绕制，可承受数十安，数百，数千，甚至于数万安。

那么，贴片电感原理作用及识别方法有哪些？下面Ameya360为您详细介绍！一.贴片电感原理介绍：电感是闭合回路的一种属性，即当通过闭合回路的电流改变时，会出现电动势来抵抗电流的改变。

这种电感称为自感，是闭合回路自己本身的属性。

假设一个闭合回路的电流改变，由于感应作用而产生电动势于另外一个闭合回路，这种电感称为互感。

两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。

互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度，利用此原理制成的元件叫做互感器。

二.贴片电感的作用1.贴片电感是用绝缘导线绕制而成的电磁感应元件。

属于常用的电感元件。

贴片电感的作用:通直流阻交流这是简单的说法，对交流信号进行隔离,滤波或与电容器,电阻器等组成谐振电路.调谐与选频电感的作用：电感线圈与电容器并联可组成LC调谐电路。

贴片电感在电路中的任何电流，会产生磁场，磁场的磁通量又作用于电路上。

2.当贴片电感通过的电流变化时，贴片电感中产生的直流电压势将阻止电流的变化。

当通过电感线圈的电流增大时，电感线圈产生的自感电动势与电当通过电感线圈的电流减小时，自感电动势与电流方向相同，阻止电流的减小，同时释放出存储的能量，以补偿电流的减小。

流方向相反，阻止电流的增加，同时将一部分电能转化成磁场能存储于电感之中；因此经电感滤波后，不但负载电流及电压的脉动减小，波形变得平滑，而且整流二极管的导通角增大。

3.贴片电感和电流是把电能转化了而储存起来了，然后还能释放出来的，这就是为什么电容会放电的原因。

而电阻是把电能消耗掉了，转化成了热能，而不能再释放出来。

贴片电感怎么测量电感值？随着现代电子技术的不断发展，电子元器件越来越精致，尤其是贴片封装的电感器件应用范围越来越广泛。

但是在使用这些元器件时，如何准确地测量电感值，对于工程师和技术人员来说是一个非常重要的问题。

本文将介绍各种常用的测量贴片电感器件电感值的方法，帮助大家更好地应用贴片电感器件。

1. 理论基础在谈论如何测量贴片电感的电感值之前，需要了解一些基本概念。

贴片电感是一种电感器件，它是由一定数目的线圈组合在一起，通过在磁芯中产生磁通来储存电磁能量。

电感的单位是亨利（Henry），表示当电流变化率为每秒一安时，所产生的电动势为1伏特时，所储存的能量量。

实际应用中，电感的单位往往是微亨或毫亨。

2. 测量贴片电感器件电感值的方法下面将介绍一些测量贴片电感器件电感值的方法：2.1 用LCR测试仪测量LCR测试仪可以测量电阻、电感、电容的参数。

大多数款式的LCR测试仪都可以用来测量贴片电感器件的电感值，这是一种准确可靠的方法。

下面是具体测量步骤：1.按下LCR测试仪的电源开关，为测试做准备工作。

根据仪器型号和使用手册，选择合适的测试波形（正弦波或方波），设定测试频率，提前点选好测试范围和精度等参数。

2.插入被测贴片电感器件，注意端口和引脚位置与仪器连接线的正确对应。

3.等待LCR测试仪读取完贴片电感器件的参数。

仪器显示屏会显示出该器件的电感值。

如果需要更高的测量准确性，则可以根据要求对仪器进行校准和调整。

2.2 双端测量法双端测量法适用于较小的贴片电感器件，通常使用万用表进行测量。

测量步骤如下：1.按照线路图，并查阅贴片电感器件的引脚参数，正确连接测试线。

2.开启万用表，将测量进行到电感档位。

3.将测试针头分别接在待测电感器件的两端，然后读取万用表的显示数据，即为贴片电感器件的电感值。

2.3 单端测量法单端测量法适用于较大、较厚的贴片电感器件，在使用时需要使用滤波电容。

测量步骤如下：1.按照线路图脚本，一侧连接一个已知电感值的固定电感器件，测试线连接到另一侧贴片电感器件的引脚上。

贴片电感怎么测量电感值？
贴片电感（Chip inductors），又称为功率电感、大电流电感和表面贴装高功率电感。

具有小型化，高品质，高能量储存和低电阻等特性。

贴片电感如何测量测量电感值？一下将是方法/步骤：电感测量的两类仪器：RLC测量（电阻、电感、电容三种都可以测量）和电感测量仪。

贴片电感测量电感值方法/步骤：
1、熟悉仪器的操作规则（使用说明），及注意事项。

2、开启电源，预备15—30分钟。

3、选中L档，选中测量电感量。

4、把两个夹子互夹并复位清零。

5、把两个夹子分别夹住电感的两端，读数值并记录电感量。

电感测厚仪原理
6、重复步骤4和步骤5，记录测量值。

要有5—8个数据。

7、比较几个测量值：若相差不大（0.2uH）则取其平均值，记得电感的理论值；若相差过大（0.3uH）则重复步骤2—步骤6，直到取到电感的理论值。

注意事项：
不同的仪器能测量的电感参数都有一些出入。

因此，做任何测量前的熟悉所使用测量仪器，了解仪器能做什么，然后按照它给你的操作说明去做即可。
