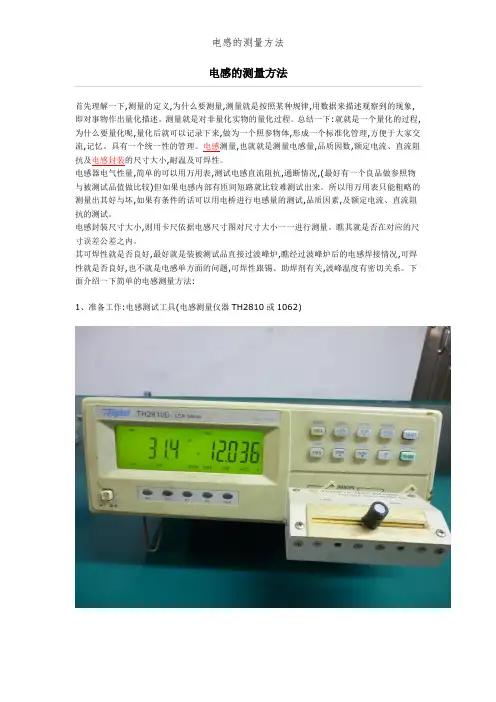

电感得测量方法首先理解一下,测量得定义,为什么要测量,测量就是按照某种规律,用数据来描述观察到得现象,即对事物作出量化描述。
测量就是对非量化实物得量化过程。
总结一下:就就是一个量化得过程,为什么要量化呢,量化后就可以记录下来,做为一个照参物体,形成一个标准化管理,方便于大家交流,记忆。
具有一个统一性得管理。
电感测量,也就就是测量电感量,品质因数,额定电流、直流阻抗及电感封装得尺寸大小,耐温及可焊性。
电感器电气性量,简单得可以用万用表,测试电感直流阻抗,通断情况,(最好有一个良品做参照物与被测试品值做比较)但如果电感内部有匝间短路就比较难测试出来。
所以用万用表只能粗略得测量出其好与坏,如果有条件得话可以用电桥进行电感量得测试,品质因素,及额定电流、直流阻抗得测试。
电感封装尺寸大小,则用卡尺依据电感尺寸图对尺寸大小一一进行测量。
瞧其就是否在对应得尺寸误差公差之内。
其可焊性就是否良好,最好就是装被测试品直接过波峰炉,瞧经过波峰炉后得电感焊接情况,可焊性就是否良好,也不就是电感单方面得问题,可焊性跟锡、助焊剂有关,波峰温度有密切关系。
下面介绍一下简单得电感测量方法:1、准备工作:电感测试工具(电感测量仪器TH2810或1062)如上图:电感测量仪器一台,接通电源按下电源开关键,仪器进入自检状态(3-5秒),开机后,让机器预热一段时间。
2、电感测试量设定介面:如上图:电感测量仪器设定如上参数:设定为L电感测试档位。
一般没有特殊要求,设定测试频率为1K及测试电压为0、25V或0、3V仪器调试步骤:1)开机仪器自检后,设定测试电感步骤:仪器默认为C档,按PARA三次后,仪器进入L档测试。
2)设定测试电压条件步骤:仪器默认为1V , 按LEVEL一次,仪器设定为0、1V,按二次仪器设定为0、3V。
2)设定测试频率条件步骤:仪器默认为1KHZ , 按FREQ一次,仪器设定为10KHZ,按二次仪器设定为100HZ,按三次仪器设定为200HZ。

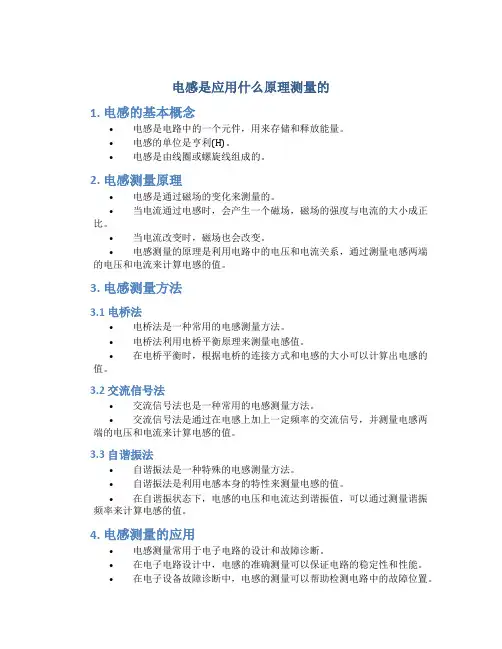

电感是应用什么原理测量的1. 电感的基本概念•电感是电路中的一个元件,用来存储和释放能量。
•电感的单位是亨利(H)。
•电感是由线圈或螺旋线组成的。
2. 电感测量原理•电感是通过磁场的变化来测量的。
•当电流通过电感时,会产生一个磁场,磁场的强度与电流的大小成正比。
•当电流改变时,磁场也会改变。
•电感测量的原理是利用电路中的电压和电流关系,通过测量电感两端的电压和电流来计算电感的值。
3. 电感测量方法3.1 电桥法•电桥法是一种常用的电感测量方法。
•电桥法利用电桥平衡原理来测量电感值。
•在电桥平衡时,根据电桥的连接方式和电感的大小可以计算出电感的值。
3.2 交流信号法•交流信号法也是一种常用的电感测量方法。
•交流信号法是通过在电感上加上一定频率的交流信号,并测量电感两端的电压和电流来计算电感的值。
3.3 自谐振法•自谐振法是一种特殊的电感测量方法。
•自谐振法是利用电感本身的特性来测量电感的值。
•在自谐振状态下,电感的电压和电流达到谐振值,可以通过测量谐振频率来计算电感的值。
4. 电感测量的应用•电感测量常用于电子电路的设计和故障诊断。
•在电子电路设计中,电感的准确测量可以保证电路的稳定性和性能。
•在电子设备故障诊断中,电感的测量可以帮助检测电路中的故障位置。
5. 电感测量的注意事项•在进行电感测量时,应注意选择合适的测量方法。
•在使用交流信号法进行电感测量时,需要选择合适的频率。
•在使用自谐振法进行电感测量时,需要选择合适的电路条件和检测仪器。
总结•电感的测量是通过测量电感两端的电压和电流来计算电感的值。
•电感的测量方法有电桥法、交流信号法和自谐振法。
•电感的测量应用于电子电路设计和故障诊断。
•在进行电感测量时,需要注意选择合适的测量方法和条件。
以上是对电感是应用什么原理测量的相关内容的介绍和解释。
电感的测量在电子电路设计和故障诊断中起着重要的作用。
了解电感测量的原理和方法,并注意测量时的注意事项,可以保证测量的准确性和稳定性。
电感的测量方法学号:0962510107 姓名:魏婧玲电感是闭合回路的一种属性,即当通过闭合回路的电流改变时,会出现电动势来抵抗电流的改变。
这种电感称为自感,是闭合回路自己本身的属性。
下面介绍几种电感值的测量方法。
一、串接一个电阻,同上交流电,测量电感上的电压和通过的电流,由欧姆定律计算电感的感抗,然后按照下式推算出电感值。
XL = ωL = 2πfL ,XL 就是感抗,单位为欧姆 ,ω 是交流发电机运转的角速度,单位为弧度/秒,f 是频率,单位为赫兹 ,L 是线圈电感,单位为亨利.。
二、使用电感测试仪测试加一个正弦波电压,测通过它的电流的幅值和相位.矢量除,根本频率,就可以得到电感值三、电感是储能元件, 因此可利用它与电容器组成振荡回路:不同于谐振回路, 根据振荡频变化, 进而推算出电感量的大小由于振荡频率作得较高, 因此, 可获得较高的分辨度。
振荡法测量的基本保证是要求振荡的频率相对稳定, 我们采用) 1Α Β ΧΔ Ε 振荡器, 因为它有较宽的频率范围, 且相对稳定。
我们采用Colpitts 振荡器,因为它有较宽的频率范围且相对稳定。
其基本频率为f =假定c 不变,令γ=为待定系数,则γ应为常数,有f=f γ=,因此,根据振荡频率f 值,可得到相应的电感L 值。
四、它是测量在半导体衬底上设置的电感器的电感值的电感值测量方法,其特征在于:包括:对其主电极与上述电感器的一端连接的控制晶体管的控制电极以恒定的周期施加电压,使电流脉冲流过上述电感器的步骤;借助于与上述电感器的另一端连接的第1测量系统,测量在上述电流脉冲的上升和下降期间流过的电流的步骤;以及借助于经电阻与上述控制晶体管的上述主电极连接的第2测量系统,测量在上述电流脉冲的上升和下降期间流过的电流的步骤,上述第1测量系统包括:测量在上述电流脉冲的上升期间流过的电流的第1测量线;以及测量在上述电流脉冲的下降期间流过的电流的第2测量线,上述第2测量系统包括:测量在上述电流脉冲的上升期间流过的电流的第3测量线;以及测量在上述电流脉冲的下降期间流过的电流的第4测量线,通过将流过上述电感器的电流分离成在上述电流脉冲的上升期间流过的电流和在下降期间流过的电流进行测量,来测量上述电感器的电感值。

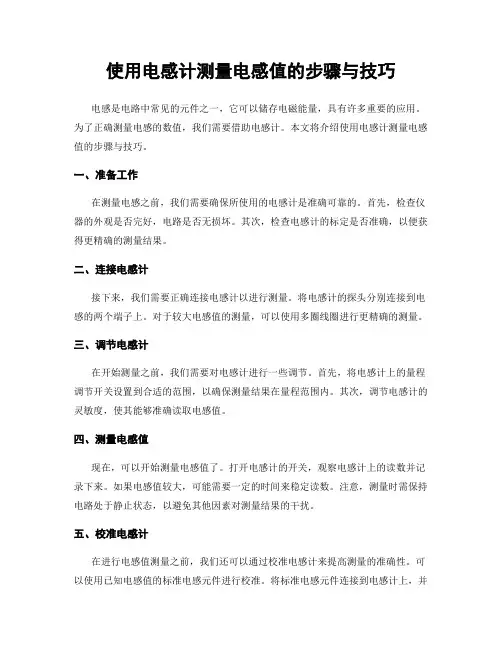

使用电感计测量电感值的步骤与技巧电感是电路中常见的元件之一,它可以储存电磁能量,具有许多重要的应用。
为了正确测量电感的数值,我们需要借助电感计。
本文将介绍使用电感计测量电感值的步骤与技巧。
一、准备工作在测量电感之前,我们需要确保所使用的电感计是准确可靠的。
首先,检查仪器的外观是否完好,电路是否无损坏。
其次,检查电感计的标定是否准确,以便获得更精确的测量结果。
二、连接电感计接下来,我们需要正确连接电感计以进行测量。
将电感计的探头分别连接到电感的两个端子上。
对于较大电感值的测量,可以使用多圈线圈进行更精确的测量。
三、调节电感计在开始测量之前,我们需要对电感计进行一些调节。
首先,将电感计上的量程调节开关设置到合适的范围,以确保测量结果在量程范围内。
其次,调节电感计的灵敏度,使其能够准确读取电感值。
四、测量电感值现在,可以开始测量电感值了。
打开电感计的开关,观察电感计上的读数并记录下来。
如果电感值较大,可能需要一定的时间来稳定读数。
注意,测量时需保持电路处于静止状态,以避免其他因素对测量结果的干扰。
五、校准电感计在进行电感值测量之前,我们还可以通过校准电感计来提高测量的准确性。
可以使用已知电感值的标准电感元件进行校准。
将标准电感元件连接到电感计上,并调节电感计使其读数等于标准电感元件的值。
通过多次校准,可以提高电感计的准确度。
六、避免测量误差在测量电感值时,有一些常见的误差需要注意。
首先,要防止外界磁场对电感计的干扰,可以在测量过程中加上屏蔽罩或避开磁场干扰源。
其次,应避免触摸电感计或电路,以免通过人体静电对测量结果产生干扰。
最后,测量过程中应注意保持仪器和电路的干净,以避免其他杂质的影响。
七、记录与分析数据测量完成后,将所得到的电感值记录下来并进行分析。
可以通过与理论数值进行比较,评估测量的准确性。
如果测量结果与理论值有较大偏差,可能需要重新测量或对测量环境进行优化。
总结起来,正确使用电感计测量电感值需要进行准备工作、连接电感计、调节仪器、测量电感值、校准电感计、避免误差以及记录与分析数据。

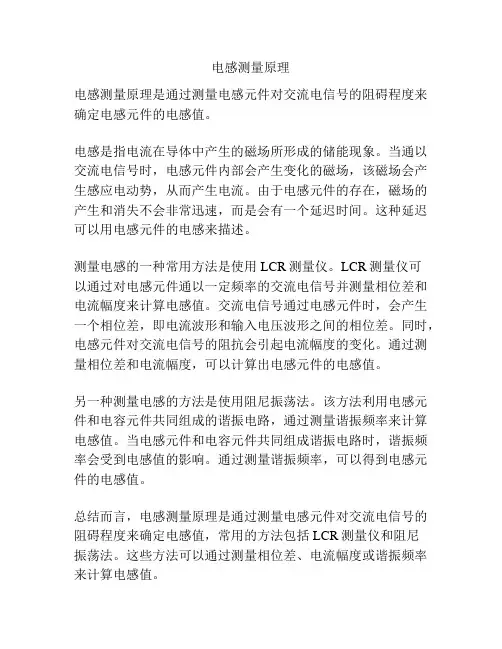

测量电感的原理测量电感的原理主要涉及电磁感应和电路分析的基本原理。
电感是指导体中由于磁场变化而产生的电动势和电流。
在电感测量中,我们需要识别电流变化对电感的影响,以此来评估电感的大小。
电感的测量可以通过使用各种不同的方法和设备进行,这些方法包括电桥测量、RLC振荡测量、信号发生器测量等。
下面将详细介绍电感测量的原理和各种方法。
首先,我们来介绍一种常用的电感测量方法——电桥测量。
电桥测量是一种基于电路平衡原理的测量方法。
电桥电路通常包括一个电感和一个可调的电阻,并与一个电源连接。
它通过改变电桥电路中的电阻,使得电桥平衡,即桥左右两边的电压相等,从而确定电感的大小。
当电桥平衡时,可以根据电桥电路中的电流和电压进行计算,得到电感值。
电桥测量的原理基于基尔霍夫电压定律和欧姆定律。
根据基尔霍夫电压定律,电桥电路中的电压满足环路法则,即桥两边的电压之和为零。
根据欧姆定律,电桥中通过电感的电流与电感、电阻和电压之间的关系为U = I * (R + jωL),其中U 是电压,I是电流,R是电阻,ω是角频率,L是电感。
通过调整电桥中的电阻,使得电桥平衡,可以解得电感的大小。
在电桥测量中,我们通常使用交流信号进行测量。
这是因为交流信号具有频率可变的特点,可以通过改变频率来改变电感对交流信号的响应。
当频率低时,电感对交流信号的响应会显著增加,从而使得电桥不平衡,而当频率高时,电感对交流信号的响应较小,电桥基本平衡。
通过改变频率,我们可以找到电桥平衡的频率点,并据此计算电感的值。
除了电桥测量,还有其他一些常用的电感测量方法。
例如,RLC振荡测量是一种通过测量电感与电容并联后的谐振频率来计算电感值的方法。
在RLC振荡测量中,通过调整电容和电感的数值,使得电路的振荡频率与输入信号的频率相等,这时电路会呈现最大的共振响应。
通过测量共振频率,可以计算电感的大小。
信号发生器测量是另一种常用的电感测量方法。
在这种方法中,我们使用信号发生器产生一个已知频率的交流信号,并连接到待测电感上。
电感的测量方法首先理解一下,测量的定义,为什么要测量,测量就是按照某种规律,用数据来描述观察到的现象,即对事物作出量化描述。
测量就是对非量化实物的量化过程。
总结一下:就就是一个量化的过程,为什么要量化呢,量化后就可以记录下来,做为一个照参物体,形成一个标准化管理,方便于大家交流,记忆。
具有一个统一性的管理。
电感测量,也就就是测量电感量,品质因数,额定电流、直流阻抗及电感封装的尺寸大小,耐温及可焊性。
电感器电气性量,简单的可以用万用表,测试电感直流阻抗,通断情况,(最好有一个良品做参照物与被测试品值做比较)但如果电感内部有匝间短路就比较难测试出来。
所以用万用表只能粗略的测量出其好与坏,如果有条件的话可以用电桥进行电感量的测试,品质因素,及额定电流、直流阻抗的测试。
电感封装尺寸大小,则用卡尺依据电感尺寸图对尺寸大小一一进行测量。
瞧其就是否在对应的尺寸误差公差之内。
其可焊性就是否良好,最好就是装被测试品直接过波峰炉,瞧经过波峰炉后的电感焊接情况,可焊性就是否良好,也不就是电感单方面的问题,可焊性跟锡、助焊剂有关,波峰温度有密切关系。
下面介绍一下简单的电感测量方法:1、准备工作:电感测试工具(电感测量仪器TH2810或1062)如上图:电感测量仪器一台,接通电源按下电源开关键,仪器进入自检状态(3-5秒),开机后,让机器预热一段时间。
2、电感测试量设定介面:如上图:电感测量仪器设定如上参数:设定为L电感测试档位。
一般没有特殊要求,设定测试频率为1K及测试电压为0、25V或0、3V仪器调试步骤:1)开机仪器自检后,设定测试电感步骤:仪器默认为C档,按PARA三次后,仪器进入L档测试。
2)设定测试电压条件步骤:仪器默认为1V , 按LEVEL一次,仪器设定为0、1V,按二次仪器设定为0、3V。
2)设定测试频率条件步骤:仪器默认为1KHZ , 按FREQ一次,仪器设定为10KHZ,按二次仪器设定为100HZ,按三次仪器设定为200HZ。

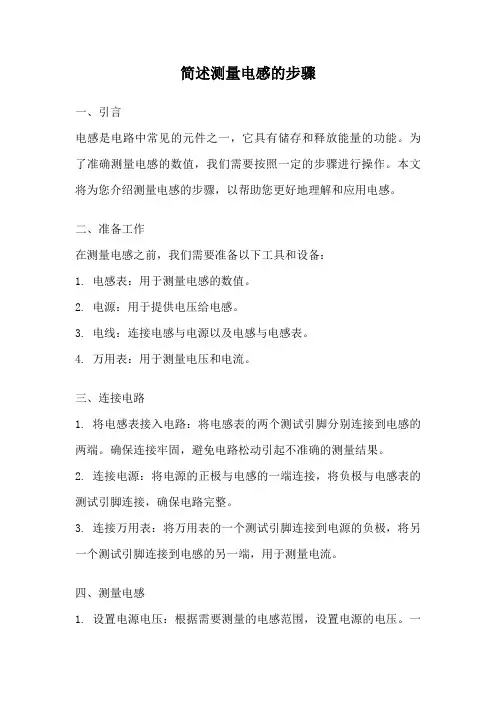

简述测量电感的步骤一、引言电感是电路中常见的元件之一,它具有储存和释放能量的功能。
为了准确测量电感的数值,我们需要按照一定的步骤进行操作。
本文将为您介绍测量电感的步骤,以帮助您更好地理解和应用电感。
二、准备工作在测量电感之前,我们需要准备以下工具和设备:1. 电感表:用于测量电感的数值。
2. 电源:用于提供电压给电感。
3. 电线:连接电感与电源以及电感与电感表。
4. 万用表:用于测量电压和电流。
三、连接电路1. 将电感表接入电路:将电感表的两个测试引脚分别连接到电感的两端。
确保连接牢固,避免电路松动引起不准确的测量结果。
2. 连接电源:将电源的正极与电感的一端连接,将负极与电感表的测试引脚连接,确保电路完整。
3. 连接万用表:将万用表的一个测试引脚连接到电源的负极,将另一个测试引脚连接到电感的另一端,用于测量电流。
四、测量电感1. 设置电源电压:根据需要测量的电感范围,设置电源的电压。
一般情况下,选择适当的电压,避免电感损坏或测量不准确。
2. 测量电流:打开电源,通过万用表测量电流值。
根据测量结果,调整电源电压和电感表的量程,以保证测量结果在合适的范围内。
3. 测量电感:根据电流和电压的测量结果,使用电感表测量电感的数值。
根据电感表的说明书,选择合适的测量方式和参数,确保测量结果的准确性。
4. 记录测量结果:将测量得到的电感数值记录下来,作为后续分析和应用的依据。
五、注意事项1. 避免电流过大:在测量电感时,要注意控制电流的大小,避免过大的电流对电感造成损坏。
2. 保持电路稳定:在测量过程中,要保持电路的稳定,避免外界干扰对测量结果的影响。
3. 注意安全操作:在进行测量时,要注意电源的安全使用,避免电击和其他意外事故的发生。
4. 校验测量结果:在测量结束后,可以通过多次测量和对比结果的方式,校验测量结果的准确性。
六、总结测量电感是电路实验中常见的操作之一,通过按照上述步骤进行测量,可以得到准确的电感数值。

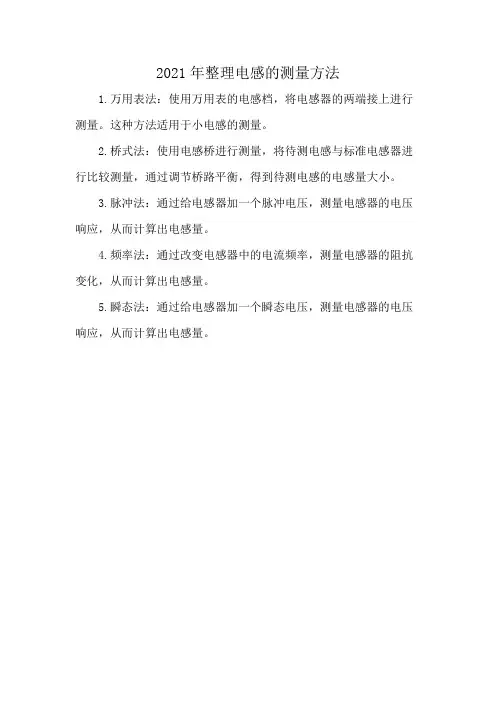

2021年整理电感的测量方法
1.万用表法:使用万用表的电感档,将电感器的两端接上进行测量。
这种方法适用于小电感的测量。
2.桥式法:使用电感桥进行测量,将待测电感与标准电感器进行比较测量,通过调节桥路平衡,得到待测电感的电感量大小。
3.脉冲法:通过给电感器加一个脉冲电压,测量电感器的电压响应,从而计算出电感量。
4.频率法:通过改变电感器中的电流频率,测量电感器的阻抗变化,从而计算出电感量。
5.瞬态法:通过给电感器加一个瞬态电压,测量电感器的电压响应,从而计算出电感量。

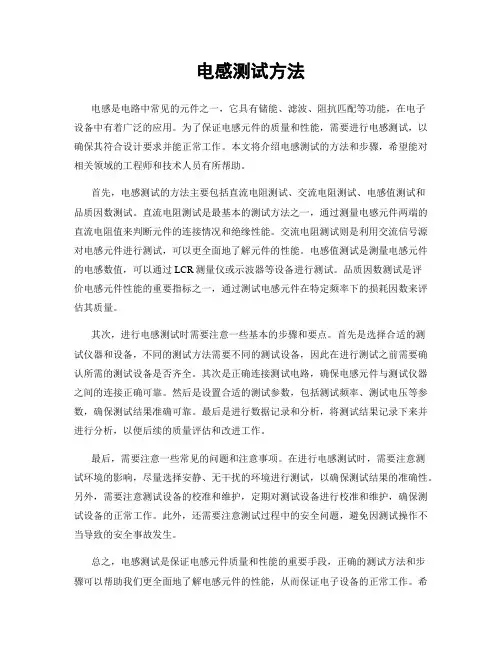

电感测试方法电感是电路中常见的元件之一,它具有储能、滤波、阻抗匹配等功能,在电子设备中有着广泛的应用。
为了保证电感元件的质量和性能,需要进行电感测试,以确保其符合设计要求并能正常工作。
本文将介绍电感测试的方法和步骤,希望能对相关领域的工程师和技术人员有所帮助。
首先,电感测试的方法主要包括直流电阻测试、交流电阻测试、电感值测试和品质因数测试。
直流电阻测试是最基本的测试方法之一,通过测量电感元件两端的直流电阻值来判断元件的连接情况和绝缘性能。
交流电阻测试则是利用交流信号源对电感元件进行测试,可以更全面地了解元件的性能。
电感值测试是测量电感元件的电感数值,可以通过LCR测量仪或示波器等设备进行测试。
品质因数测试是评价电感元件性能的重要指标之一,通过测试电感元件在特定频率下的损耗因数来评估其质量。
其次,进行电感测试时需要注意一些基本的步骤和要点。
首先是选择合适的测试仪器和设备,不同的测试方法需要不同的测试设备,因此在进行测试之前需要确认所需的测试设备是否齐全。
其次是正确连接测试电路,确保电感元件与测试仪器之间的连接正确可靠。
然后是设置合适的测试参数,包括测试频率、测试电压等参数,确保测试结果准确可靠。
最后是进行数据记录和分析,将测试结果记录下来并进行分析,以便后续的质量评估和改进工作。
最后,需要注意一些常见的问题和注意事项。
在进行电感测试时,需要注意测试环境的影响,尽量选择安静、无干扰的环境进行测试,以确保测试结果的准确性。
另外,需要注意测试设备的校准和维护,定期对测试设备进行校准和维护,确保测试设备的正常工作。
此外,还需要注意测试过程中的安全问题,避免因测试操作不当导致的安全事故发生。
总之,电感测试是保证电感元件质量和性能的重要手段,正确的测试方法和步骤可以帮助我们更全面地了解电感元件的性能,从而保证电子设备的正常工作。
希望本文介绍的电感测试方法和注意事项能对相关领域的工程师和技术人员有所帮助,提高电感测试的准确性和可靠性。

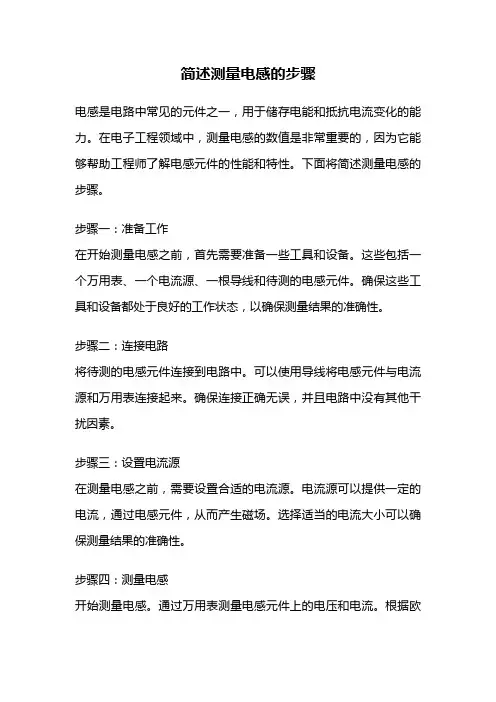

简述测量电感的步骤电感是电路中常见的元件之一,用于储存电能和抵抗电流变化的能力。
在电子工程领域中,测量电感的数值是非常重要的,因为它能够帮助工程师了解电感元件的性能和特性。
下面将简述测量电感的步骤。
步骤一:准备工作在开始测量电感之前,首先需要准备一些工具和设备。
这些包括一个万用表、一个电流源、一根导线和待测的电感元件。
确保这些工具和设备都处于良好的工作状态,以确保测量结果的准确性。
步骤二:连接电路将待测的电感元件连接到电路中。
可以使用导线将电感元件与电流源和万用表连接起来。
确保连接正确无误,并且电路中没有其他干扰因素。
步骤三:设置电流源在测量电感之前,需要设置合适的电流源。
电流源可以提供一定的电流,通过电感元件,从而产生磁场。
选择适当的电流大小可以确保测量结果的准确性。
步骤四:测量电感开始测量电感。
通过万用表测量电感元件上的电压和电流。
根据欧姆定律,电感元件上的电压与电流成正比,比例系数就是电感的数值。
在测量过程中,可以逐渐调整电流源的电流大小,以获得不同电流下的电压值,从而得到更准确的测量结果。
步骤五:记录结果将测量得到的电压和电流值记录下来。
可以使用一个数据表格或者记录本来记录测量结果。
确保记录的结果准确无误,并且包括所有的重要信息,如电流大小、电压值和测量时间等。
步骤六:计算电感值根据测量得到的电压和电流值,可以计算出电感的数值。
根据欧姆定律,电感的数值等于电感元件上的电压与电流的比值。
将测量结果代入计算公式,即可得到电感的数值。
步骤七:分析结果对测量得到的电感数值进行分析。
比较测量结果与预期值的差异,评估电感元件的性能和特性。
如果测量结果与预期值相差较大,可能需要检查电路连接是否正确,或者考虑其他因素对测量结果的影响。
总结:测量电感的步骤包括准备工作、连接电路、设置电流源、测量电感、记录结果、计算电感值和分析结果。
通过这些步骤,可以准确地测量电感的数值,帮助工程师了解电感元件的性能和特性。
电感的测量
三、电感元件的检查方法
(1)直流电阻测量法:用万用表的电阻档测量天线线圈、振荡线圈、中周,输入输出变压器线圈的直流阻值,可以判断这些电感类元件的好坏。
测天线线圈、振荡线圈时,量程应置于R×10Ω档;测中周及输出输入变压器时,量程应放在R×10Ω或R×100Ω档。
测得的阻值与维修资料及自己日常积累的经验数据相对照,如果很接近则表示被测元件是正常。
如果阻值比经验数据小许多,表明线圈有局部短路;如果表针指示阻值为零,则说明线圈短路。
(2)通电检查法:对电源变压器可以通电检查看次级电压是否下降,如次级电压降低则怀疑次级(或初级)有局部短路。
当通电后出现变压器迅速发烫或有烧焦味、冒烟等现象,则可判断变压器肯定有局部短路了。
(3)仪器检查法:可以使用高频Q表来测量电感量及其Q值,也可用电感短路仪来判断低频线圈的局部短路现象。
用兆欧表则可以测量电源变压器初、次级之间的绝缘电阻。
应该注意的是振荡线圈、天线线圈及中周的次级阻值很小,只有零点几欧姆,不要误判为短路。
测量时如发现表针不动,应怀疑线圈开路。
用R×10kΩ档测量初级线圈与次级线圈之间的阻值时,应该是无穷大。
如果初、次级之间有一定的阻值,则表示初、次级之间有漏电。
