关于线圈绕法和电感

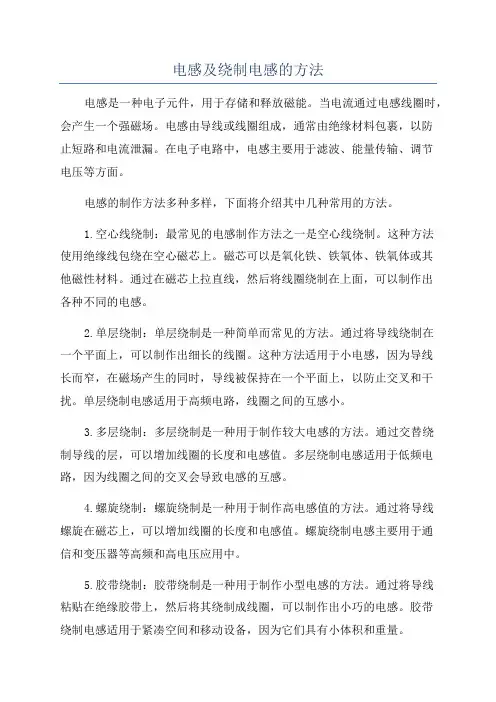

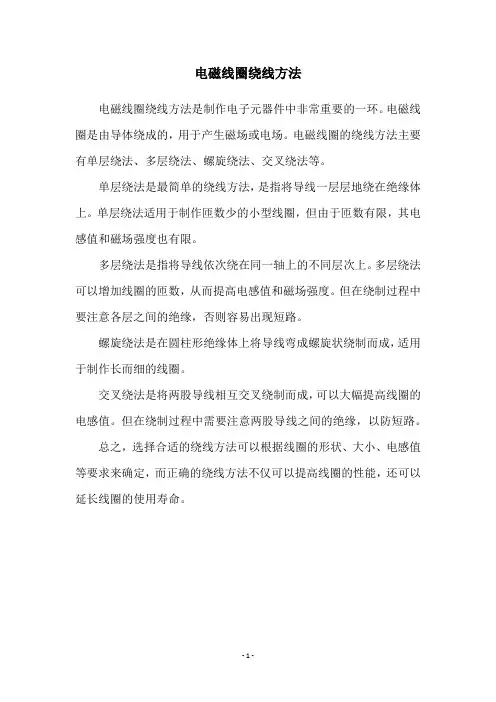

电感及绕制电感的方法电感是一种电子元件，用于存储和释放磁能。

当电流通过电感线圈时，会产生一个强磁场。

电感由导线或线圈组成，通常由绝缘材料包裹，以防止短路和电流泄漏。

在电子电路中，电感主要用于滤波、能量传输、调节电压等方面。

电感的制作方法多种多样，下面将介绍其中几种常用的方法。

1.空心线绕制：最常见的电感制作方法之一是空心线绕制。

这种方法使用绝缘线包绕在空心磁芯上。

磁芯可以是氧化铁、铁氧体、铁氧体或其他磁性材料。

通过在磁芯上拉直线，然后将线圈绕制在上面，可以制作出各种不同的电感。

2.单层绕制：单层绕制是一种简单而常见的方法。

通过将导线绕制在一个平面上，可以制作出细长的线圈。

这种方法适用于小电感，因为导线长而窄，在磁场产生的同时，导线被保持在一个平面上，以防止交叉和干扰。

单层绕制电感适用于高频电路，线圈之间的互感小。

3.多层绕制：多层绕制是一种用于制作较大电感的方法。

通过交替绕制导线的层，可以增加线圈的长度和电感值。

多层绕制电感适用于低频电路，因为线圈之间的交叉会导致电感的互感。

4.螺旋绕制：螺旋绕制是一种用于制作高电感值的方法。

通过将导线螺旋在磁芯上，可以增加线圈的长度和电感值。

螺旋绕制电感主要用于通信和变压器等高频和高电压应用中。

5.胶带绕制：胶带绕制是一种用于制作小型电感的方法。

通过将导线粘贴在绝缘胶带上，然后将其绕制成线圈，可以制作出小巧的电感。

胶带绕制电感适用于紧凑空间和移动设备，因为它们具有小体积和重量。

以上是几种常见的电感制作方法，不同的方法适用于不同的应用和要求。

在制作电感时，需要考虑电感值、尺寸、材料选择和线圈绕制方式等因素。

正确选择和制作电感对于电子电路的性能和稳定性至关重要。

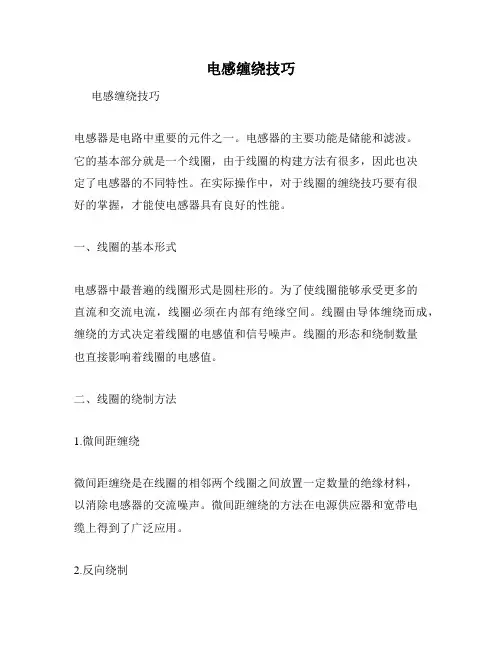

电感缠绕技巧电感缠绕技巧电感器是电路中重要的元件之一。

电感器的主要功能是储能和滤波。

它的基本部分就是一个线圈，由于线圈的构建方法有很多，因此也决定了电感器的不同特性。

在实际操作中，对于线圈的缠绕技巧要有很好的掌握，才能使电感器具有良好的性能。

一、线圈的基本形式电感器中最普遍的线圈形式是圆柱形的。

为了使线圈能够承受更多的直流和交流电流，线圈必须在内部有绝缘空间。

线圈由导体缠绕而成，缠绕的方式决定着线圈的电感值和信号噪声。

线圈的形态和绕制数量也直接影响着线圈的电感值。

二、线圈的绕制方法1.微间距缠绕微间距缠绕是在线圈的相邻两个线圈之间放置一定数量的绝缘材料，以消除电感器的交流噪声。

微间距缠绕的方法在电源供应器和宽带电缆上得到了广泛应用。

2.反向绕制反向绕制意味着线圈颠倒，通过这种方式，信号传输会得到很好的抑制，线圈也会变得更加稳定。

这种方法主要用于电感器的固有噪声滤波。

3.间距绕制间距绕制是一种把线圈缠绕在薄膜或塑料杆上，使线圈之间保持恰当的距离的方法。

这种方法的目的是减少线圈之间的相互干扰，提高线圈的Q值和线圈的效率。

三、线圈的缠绕技巧1. 缠绕顺序线圈的缠绕顺序决定了线圈的性能。

缠绕顺序是指线圈的起点和终点相接的方式。

可以采用直接向后缠绕或者交错缠绕两种方式。

直接向后缠绕的方法比较简单，但是线圈之间的交叉容易干扰信号传输。

交错缠绕则在缠绕时会将线圈交叉绕制在一起，这种方法可以减少信号的干扰，但线圈的缠制比较复杂。

2. 密集绕制线圈的密集绕制是一种方法，通过它可以增加线圈的电感值和信号噪声比。

线圈绕制密度越大，线圈的效率就越高，信号噪声比也越低。

但较密的绕制也容易导致线圈之间相互干扰。

3. 细线绕制细线绕制是一种绕制方式，通过它可以增加线圈的电感值。

芯片电感器通常采用这种方法来制造更小的电感器。

但线径细的导体缠绕耐受电流较低，基本不具备承受高电流的能力。

四、总结电感器中的线圈是核心部件，线圈的缠绕技巧对电感器的性能和使用寿命有很大的影响。

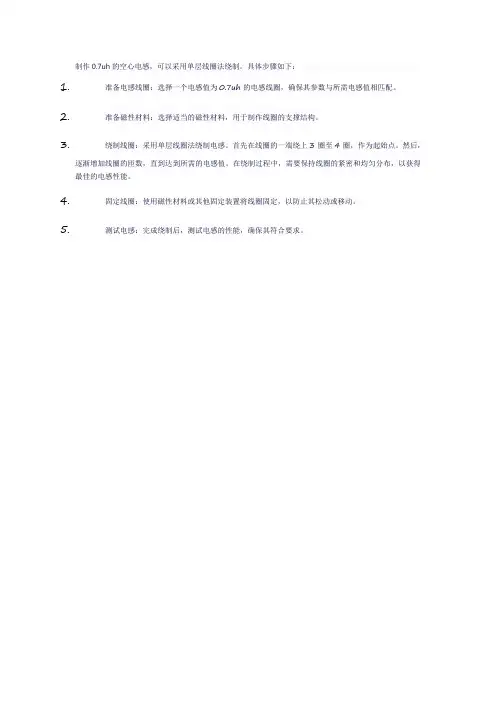

制作0.7uh的空心电感，可以采用单层线圈法绕制。

具体步骤如下：
1.准备电感线圈：选择一个电感值为0.7uh的电感线圈，确保其参数与所需电感值相匹配。

2.准备磁性材料：选择适当的磁性材料，用于制作线圈的支撑结构。

3.绕制线圈：采用单层线圈法绕制电感。

首先在线圈的一端绕上3圈至4圈，作为起始点。

然后，
逐渐增加线圈的匝数，直到达到所需的电感值。

在绕制过程中，需要保持线圈的紧密和均匀分布，以获得最佳的电感性能。

4.固定线圈：使用磁性材料或其他固定装置将线圈固定，以防止其松动或移动。

5.测试电感：完成绕制后，测试电感的性能，确保其符合要求。

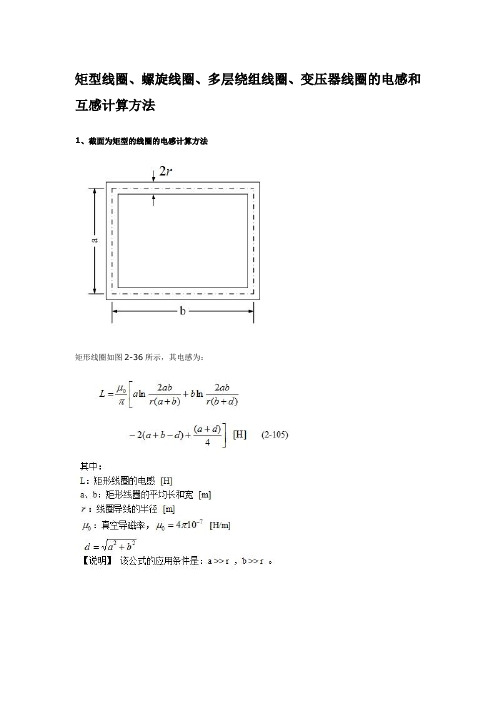

矩型线圈、螺旋线圈、多层绕组线圈、变压器线圈的电感和互感计算方法1、截面为矩型的线圈的电感计算方法矩形线圈如图2-36所示，其电感为：2、截面为单层螺旋型的线圈的电感计算方法其中：L：螺旋型线圈的电感[H]l ：螺旋型线圈的长度[m]N：螺旋型线圈的匝数S：螺旋型线圈的截面积[m2]μ：螺旋型线圈内部磁芯的导磁率[H/m]k：螺旋型长冈系数（由2R/l 决定，表2-1）【说明】上式用来计算空心线圈的电感，μ=μ0 ，计算结果比较准确。

当线圈内部有磁芯时，磁芯的导磁率最好选用相对导磁率μr ，μr=μ/μ0 ，μ为磁芯的导磁率，即：有磁芯线圈的电感是空心线圈电感的μr 倍，μr可通过实际测量来决定，只需把有磁芯的线圈和空心线圈分别进行对比测试，即可求得μr 。

但由于磁芯的导磁率会随电流变化而变化，所以很难决定其准确值。

这个公式是从单层线圈推导出来的，但对多层线圈也可以近似地适用。

3、多层绕组重叠线圈的电感其中：L：多层绕组线圈的电感[H]R：线圈的平均半径[m]l ：线圈的总长度[m]N：线圈的总匝数t：线圈的厚度[m]k：长冈系数（由2R/l 决定，见表2-1）c：由l/t 决定的系数（见表2-2）【说明】上式是用来计算多层线圈绕组、截面为圆形的空心线圈的电感计算公式。

长冈系数k可查阅表2-1，系数c可查阅表2-2。

当线圈内部有磁芯时，有磁芯线圈的电感是空心线圈电感的μr 倍，μr是磁芯的相对导磁率。

相对导磁率的测试方法很简单，只需把有磁芯的线圈和空心线圈分别进行测试，通过对比即可求出相对导磁率的大小。

4、变压器线圈的电感变压器线圈如图2-39所示，其电感为：L=μN*NS/l （2-108）其中：L：变压器线圈的电感[H]l ：变压器铁芯磁回路的平均长度[m]N：变压器线圈的匝数S：变压器铁芯磁回路的截面积[m2]μ ：变压器铁芯的导磁率[H/m]【说明】（2-108）式中的导磁率只能使用平均导磁率，技术手册中的数据不能直接使用。

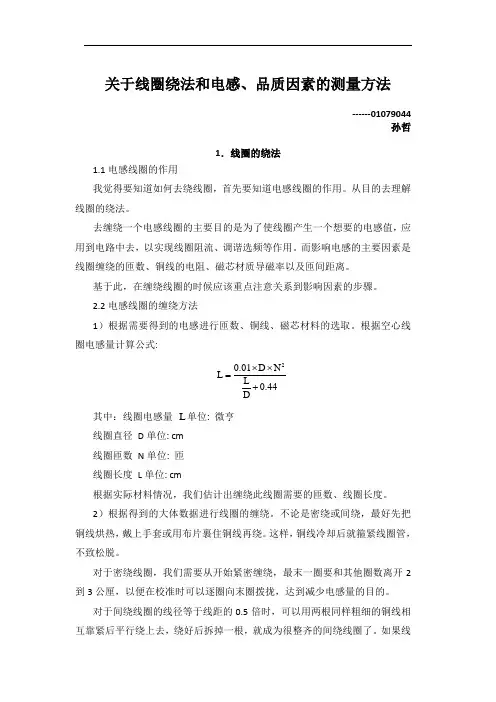

关于线圈绕法和电感、品质因素的测量方法------01079044孙哲1．线圈的绕法1.1电感线圈的作用我觉得要知道如何去绕线圈，首先要知道电感线圈的作用。

从目的去理解线圈的绕法。

去缠绕一个电感线圈的主要目的是为了使线圈产生一个想要的电感值，应用到电路中去，以实现线圈阻流、调谐选频等作用。

而影响电感的主要因素是线圈缠绕的匝数、铜线的电阻、磁芯材质导磁率以及匝间距离。

基于此，在缠绕线圈的时候应该重点注意关系到影响因素的步骤。

2.2电感线圈的缠绕方法1）根据需要得到的电感进行匝数、铜线、磁芯材料的选取。

根据空心线圈电感量计算公式:20.01D N L L 0.44D⨯⨯=+ 其中：线圈电感量 L 单位: 微亨线圈直径 D 单位: cm线圈匝数 N 单位: 匝线圈长度 L 单位: cm根据实际材料情况，我们估计出缠绕此线圈需要的匝数、线圈长度。

2）根据得到的大体数据进行线圈的缠绕。

不论是密绕或间绕，最好先把铜线烘热，戴上手套或用布片裹住铜线再绕。

这样，铜线冷却后就箍紧线圈管，不致松脱。

对于密绕线圈，我们需要从开始紧密缠绕，最末一圈要和其他圈数离开2到3公厘，以便在校准时可以逐圈向末圈拨拢，达到减少电感量的目的。

对于间绕线圈的线径等于线距的0.5倍时，可以用两根同样粗细的铜线相互靠紧后平行绕上去，绕好后拆掉一根，就成为很整齐的间绕线圈了。

如果线经是线距的0.7倍时，要用一根较间隔略粗的棉线或麻线和铜线平行绕上去；若用细铜线做间隔，绕好后会嵌在相邻两铜线下面抽不出来。

如果能在线圈管上用旋床族一条浅的螺旋形槽，可以绕任何样式的间距线圈，如图1。

图 1 线圈常见缠绕方法当线圈初步成型之后，由于经验公式并不精确，所以需要通过测量该线圈电感，对线圈进行微调。

下面讨论电感测量方法。

2．电感的测量方法在实验室已有条件下，通过搭建RL 电路，测量电压的方法，计算得出未知电感。

做电路图如下：图 2 电感测量示意图 根据图像以及已有公式，得到电感公式为：02()1LL U U ω=-根据测得电容量变的电压L U 以及交流电源的电压0U 和频率f 。

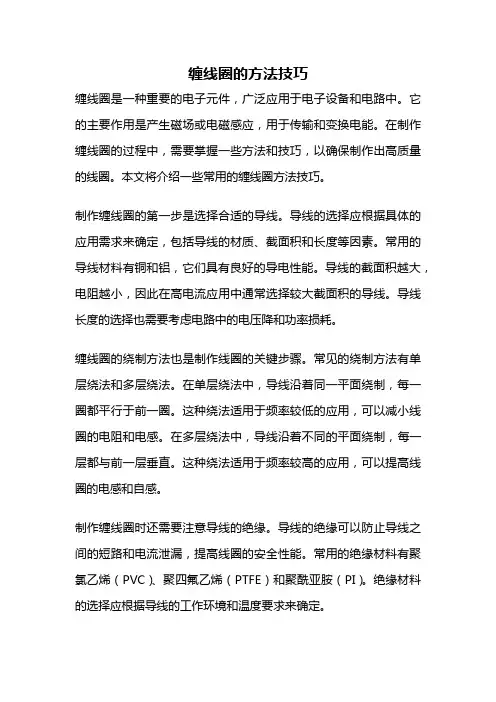

缠线圈的方法技巧缠线圈是一种重要的电子元件，广泛应用于电子设备和电路中。

它的主要作用是产生磁场或电磁感应，用于传输和变换电能。

在制作缠线圈的过程中，需要掌握一些方法和技巧，以确保制作出高质量的线圈。

本文将介绍一些常用的缠线圈方法技巧。

制作缠线圈的第一步是选择合适的导线。

导线的选择应根据具体的应用需求来确定，包括导线的材质、截面积和长度等因素。

常用的导线材料有铜和铝，它们具有良好的导电性能。

导线的截面积越大，电阻越小，因此在高电流应用中通常选择较大截面积的导线。

导线长度的选择也需要考虑电路中的电压降和功率损耗。

缠线圈的绕制方法也是制作线圈的关键步骤。

常见的绕制方法有单层绕法和多层绕法。

在单层绕法中，导线沿着同一平面绕制，每一圈都平行于前一圈。

这种绕法适用于频率较低的应用，可以减小线圈的电阻和电感。

在多层绕法中，导线沿着不同的平面绕制，每一层都与前一层垂直。

这种绕法适用于频率较高的应用，可以提高线圈的电感和自感。

制作缠线圈时还需要注意导线的绝缘。

导线的绝缘可以防止导线之间的短路和电流泄漏，提高线圈的安全性能。

常用的绝缘材料有聚氯乙烯（PVC）、聚四氟乙烯（PTFE）和聚酰亚胺（PI）。

绝缘材料的选择应根据导线的工作环境和温度要求来确定。

制作缠线圈时还需要注意线圈的匝数和尺寸。

匝数是指线圈中导线的圈数，它直接影响线圈的电感和电阻。

匝数越多，线圈的电感越大，电阻越小。

线圈的尺寸应根据具体的应用需求来确定，包括线圈的直径、长度和形状等因素。

线圈的直径越大，电感越大，电阻越小。

线圈的长度越长，电感越大，电阻越大。

制作缠线圈时还需要注意线圈的固定和保护。

线圈应固定在合适的位置，以防止线圈松动或摇晃。

常用的固定方法有胶水固定、焊接固定和螺丝固定等。

线圈的保护可以采用绝缘套管、胶带或塑料封装等方式，以防止外界环境对线圈的损坏。

制作缠线圈的方法和技巧是确保线圈质量的关键。

选择合适的导线、掌握正确的绕制方法、注意导线的绝缘和线圈的匝数尺寸、以及线圈的固定和保护，都是制作高质量线圈的重要步骤。

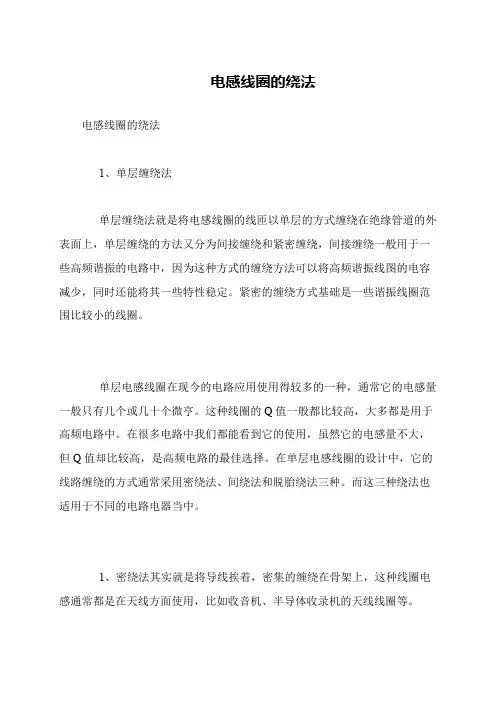

电感线圈的绕法
电感线圈的绕法
1、单层缠绕法
单层缠绕法就是将电感线圈的线匝以单层的方式缠绕在绝缘管道的外表面上，单层缠绕的方法又分为间接缠绕和紧密缠绕，间接缠绕一般用于一些高频谐振的电路中，因为这种方式的缠绕方法可以将高频谐振线图的电容减少，同时还能将其一些特性稳定。

紧密的缠绕方式基础是一些谐振线圈范围比较小的线圈。

单层电感线圈在现今的电路应用使用得较多的一种，通常它的电感量一般只有几个或几十个微亨。

这种线圈的Q值一般都比较高，大多都是用于高频电路中。

在很多电路中我们都能看到它的使用，虽然它的电感量不大，但Q值却比较高，是高频电路的最佳选择。

在单层电感线圈的设计中，它的线路缠绕的方式通常采用密绕法、间绕法和脱胎绕法三种。

而这三种绕法也适用于不同的电路电器当中。

1、密绕法其实就是将导线挨着，密集的缠绕在骨架上，这种线圈电感通常都是在天线方面使用，比如收音机、半导体收录机的天线线圈等。

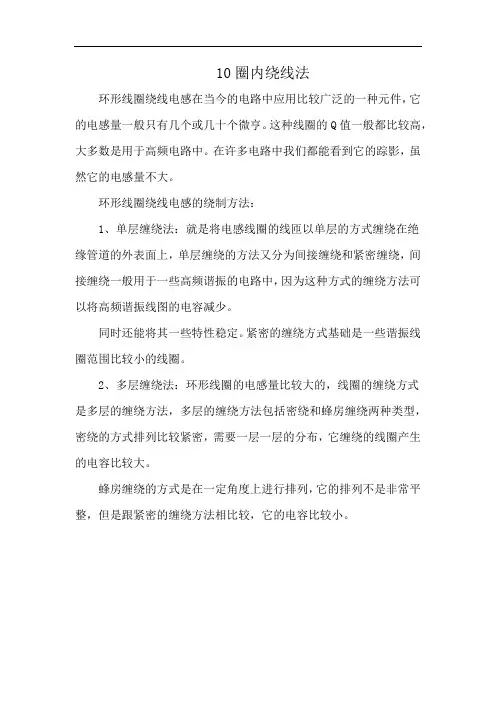

10圈内绕线法
环形线圈绕线电感在当今的电路中应用比较广泛的一种元件，它的电感量一般只有几个或几十个微亨。

这种线圈的Q值一般都比较高，大多数是用于高频电路中。

在许多电路中我们都能看到它的踪影，虽然它的电感量不大。

环形线圈绕线电感的绕制方法：
1、单层缠绕法：就是将电感线圈的线匝以单层的方式缠绕在绝
缘管道的外表面上，单层缠绕的方法又分为间接缠绕和紧密缠绕，间接缠绕一般用于一些高频谐振的电路中，因为这种方式的缠绕方法可以将高频谐振线图的电容减少。

同时还能将其一些特性稳定。

紧密的缠绕方式基础是一些谐振线圈范围比较小的线圈。

2、多层缠绕法：环形线圈的电感量比较大的，线圈的缠绕方式
是多层的缠绕方法，多层的缠绕方法包括密绕和蜂房缠绕两种类型，密绕的方式排列比较紧密，需要一层一层的分布，它缠绕的线圈产生的电容比较大。

蜂房缠绕的方式是在一定角度上进行排列，它的排列不是非常平整，但是跟紧密的缠绕方法相比较，它的电容比较小。

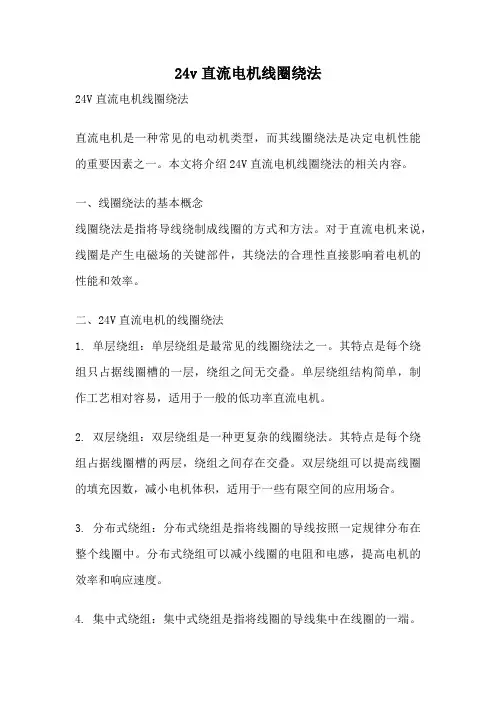

24v直流电机线圈绕法24V直流电机线圈绕法直流电机是一种常见的电动机类型，而其线圈绕法是决定电机性能的重要因素之一。

本文将介绍24V直流电机线圈绕法的相关内容。

一、线圈绕法的基本概念线圈绕法是指将导线绕制成线圈的方式和方法。

对于直流电机来说，线圈是产生电磁场的关键部件，其绕法的合理性直接影响着电机的性能和效率。

二、24V直流电机的线圈绕法1. 单层绕组：单层绕组是最常见的线圈绕法之一。

其特点是每个绕组只占据线圈槽的一层，绕组之间无交叠。

单层绕组结构简单，制作工艺相对容易，适用于一般的低功率直流电机。

2. 双层绕组：双层绕组是一种更复杂的线圈绕法。

其特点是每个绕组占据线圈槽的两层，绕组之间存在交叠。

双层绕组可以提高线圈的填充因数，减小电机体积，适用于一些有限空间的应用场合。

3. 分布式绕组：分布式绕组是指将线圈的导线按照一定规律分布在整个线圈中。

分布式绕组可以减小线圈的电阻和电感，提高电机的效率和响应速度。

4. 集中式绕组：集中式绕组是指将线圈的导线集中在线圈的一端。

集中式绕组结构简单，制作工艺相对容易，适用于一些功率较低的直流电机。

5. 具体的绕制方法：在具体的线圈绕制过程中，需要根据电机的设计要求和实际情况选择合适的导线材料和绕制工艺。

常见的导线材料包括铜线、铝线等，绕制工艺包括手工绕制和机器绕制等。

三、线圈绕法对电机性能的影响1. 电阻：线圈的电阻直接影响着电机的功率损耗和效率。

合理选择线圈绕法可以降低线圈的电阻，提高电机的效率。

2. 电感：线圈的电感决定了电机的响应速度和稳定性。

合理选择线圈绕法可以减小线圈的电感，提高电机的响应速度。

3. 磁场分布：线圈绕法影响着电机的磁场分布情况。

合理选择线圈绕法可以使电机的磁场分布均匀，提高电机的输出功率和转矩。

4. 整体结构：线圈绕法还决定了电机的整体结构和体积。

合理选择线圈绕法可以使电机结构紧凑，适应不同的安装空间要求。

四、总结线圈绕法是24V直流电机设计中的重要环节，直接影响着电机的性能和效率。

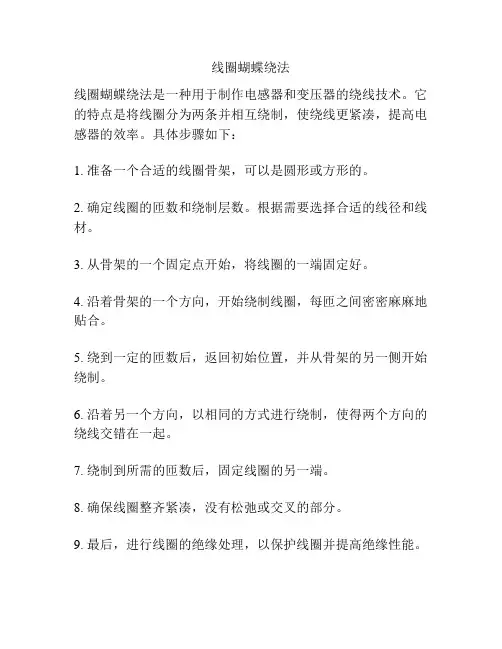

线圈蝴蝶绕法
线圈蝴蝶绕法是一种用于制作电感器和变压器的绕线技术。

它的特点是将线圈分为两条并相互绕制，使绕线更紧凑，提高电感器的效率。

具体步骤如下：
1. 准备一个合适的线圈骨架，可以是圆形或方形的。

2. 确定线圈的匝数和绕制层数。

根据需要选择合适的线径和线材。

3. 从骨架的一个固定点开始，将线圈的一端固定好。

4. 沿着骨架的一个方向，开始绕制线圈，每匝之间密密麻麻地贴合。

5. 绕到一定的匝数后，返回初始位置，并从骨架的另一侧开始绕制。

6. 沿着另一个方向，以相同的方式进行绕制，使得两个方向的绕线交错在一起。

7. 绕制到所需的匝数后，固定线圈的另一端。

8. 确保线圈整齐紧凑，没有松弛或交叉的部分。

9. 最后，进行线圈的绝缘处理，以保护线圈并提高绝缘性能。

线圈蝴蝶绕法可以减小线圈的尺寸和空间占用，并提高电感器的效率和性能。

它被广泛应用于各种电子设备和通信设备中。
