(整理)幕墙设计制图标准

工程设计规范(幕墙部分)沈阳三A幕墙门窗设计咨询公司2007-03-12总则本规范是在有关国家标准基础上，结合多年来工程设计、安装经验和前两个版本规范实行的反馈情况，对原有规范中的部分要求进行了局部改动，增加了一些新的规定。

编制目的在于保证工程设计图纸有统一的格式和表达方式、建立统一的工作程序和工作方法，使工程设计工作条理清晰，步骤明确，符合设计、施工、存档的要求，提高工作，为公司向规范化企业发展奠定基础。

本规范适用于框架结构玻璃幕墙、金属板幕墙工程设计；对石材幕墙、全玻幕墙、采光天窗、单元幕墙等仅做参考使用。

本规范是技术规范管理核心的组成部分，是设计员共同遵守的基础性文件。

公司设计人员必须严格按本规范内容进行工程设计的组织，不得在设计过程中私自更改规范内容，公司将对设计员对规范的掌握和使用情况进行定期考核。

若遇有本规范中不当或疏漏之处，应及时向公司技术主管和主任设计员反映，以确定具体解决方案，同时，本规范将根据实际设计情况及生产安装反馈结果定期修订。

本规范的内容共分为三章，第一章为CAD的制图及存档要求，第二章为工程图纸分类及编号，第三章为工程图纸内容说明。

本规范自2006年3月12日开始正式实施。

第一章工程设计制图要求1 制图标准及选用1.1 制图标准a)《建筑幕墙》 JG 3035-1996b)《玻璃幕墙工程技术规范》 JGJ 102-2003c)《金属与石材幕墙工程技术规范》 JGJ 133-2001d)《房屋建筑制图统一标准及条文说明》 GB/T50001-2001e)《总图制图标准及条文说明》 GB/T50103-2001f)《建筑制图标准及条文说明》 GB/T50104-2001g)《建筑结构制图标准及条文说明》 GBJ 105-87h)《机械制图图线》 GB 4457.4-84i)《机械制图剖面符号》 GB 4457.5-84j)《机械制图图样画法》 GB 4458.1-84k)《机械制图尺寸注法》 GB 4458.4-84l)《机械制图尺寸公差与配合注》 GB 4458.5-84m)《机械制图螺纹紧固件画法》 GB 4459.1-84n)《技术制图焊缝符号的尺寸、比例及简化符号表示法》 GB 12212-90o)《技术制图金属结构件表示法》 GB 4646-84p)《焊缝符号表示法》 GB 324-881.2 制图标准选用原则1.优先选用本规范a～g标准，零件加工图优先选用h～o标准；2.有关术语和符号按本规范a、b、c标准实施；3.计量单位按国家颁布的《常用法定计量单位执行》。

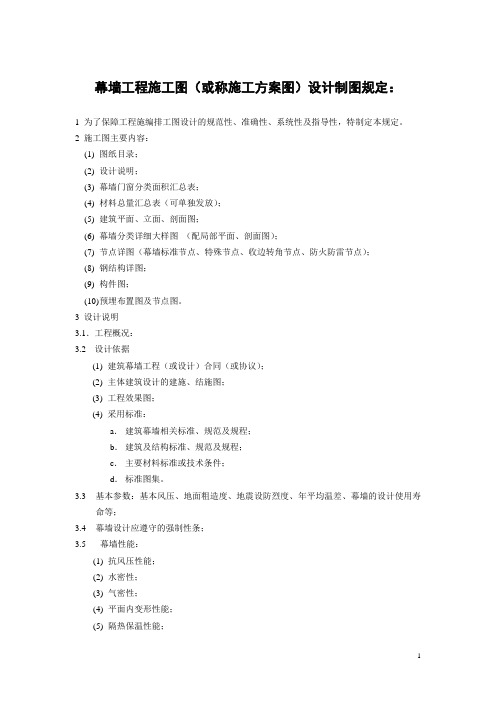

幕墙工程施工图（或称施工方案图）设计制图规定：1 为了保障工程施编排工图设计的规范性、准确性、系统性及指导性，特制定本规定。

2 施工图主要内容：(1)图纸目录；(2)设计说明；(3)幕墙门窗分类面积汇总表；(4)材料总量汇总表（可单独发放）；(5)建筑平面、立面、剖面图；(6)幕墙分类详细大样图（配局部平面、剖面图）；(7)节点详图（幕墙标准节点、特殊节点、收边转角节点、防火防雷节点）；(8)钢结构详图；(9)构件图；(10)预埋布置图及节点图。

3 设计说明3.1．工程概况：3.2 设计依据(1)建筑幕墙工程（或设计）合同（或协议）；(2)主体建筑设计的建施、结施图；(3)工程效果图；(4)采用标准：a．建筑幕墙相关标准、规范及规程；b．建筑及结构标准、规范及规程；c．主要材料标准或技术条件；d．标准图集。

3.3基本参数：基本风压、地面粗造度、地震设防烈度、年平均温差、幕墙的设计使用寿命等；3.4幕墙设计应遵守的强制性条；3.5幕墙性能：(1)抗风压性能；(2)水密性；(3)气密性；(4)平面内变形性能；(5)隔热保温性能；(6)隔声性能；(7)光学性能；(8)耐撞击性能；(9)幕墙抗震性能；(10)防火性能；(11)防雷性能；(12)防腐性能。

3.6 采用的主要材料材质、规格、主要性能、技术指标（1）面板材料：玻璃、铝单板、铝塑复合板、铝蜂窝板、石材、石材蜂窝板、微晶石等；(1)框架材料：铝合金型材、碳素结构钢、高耐候结构钢等；(2)硅酮结构密封胶与硅酮耐候密封胶；(3)石材干挂胶及石材耐候密封胶；(4)钢件；(5)标准五金件；(6)填充材料。

3.7 幕墙的安全设计3.8 幕墙的结构设计和特点3.9 制作技术要求按国家现行相关的标准与工程技术规范；企业标准3.10 安装技术要求按国家现行相关的标准与工程技术规范；企业标准3.11 其它(1)施工设计图所用量纲(2)图中各种代号的含义(3)施工中如有变更，要办理有关设计变更单，批准后执行。

图层与图线设定文本设置字体名称字体语言字型字高宽高比图纸名称中文宋体10MM0.7说明文字标题中文宋体 5.0MM0.7标注文字中文黑体 3.5MM0.7说明文字中文黑体 3.5MM0.7标注尺寸西文D OTUM C HE 3.0MM0.7以图纸名称为例：尺寸标注设置尺寸线选项可用系统变量命令DIMSD1、DIMSD2（0开；1关）圆心标记暂设为2；根据具体情况用DIMCEN命令调整全局比例命令：DIMSCALE建筑常用制图符号设置图例设定：索引号：(OTEXT)详图符号：（OTEXT）断（截）面剖切符号：(OTEXT) 剖切符号：(OTEXT)引出线：(OTEXT)单个标注：采用与小平方向成45度的带箭头的直线，箭头大小2，文字注释字高为3mm字宽比例为0.7。

组合标注：对称符号：连接符号：（OTEXT）折断线以折断线表示需要连接的两个部位，应以折断线两端靠图样一侧的大写的字母表示连接。

指北针：（OTEXT）定位轴线：(OTEXT)圆的直径为8mm，字高为4.5mm，字宽为0.7标高：(OTEXT)小三角的高度为3mm，与水平面的夹角为45度。

小三角为等腰直角三角形。

在总平图中，小三角应实体填充。

剖断符号：（OTEXT）布局设置已创建好的图框在布局窗口中（如下图）命令：MS进入模型命令：Z;E图型布满布局窗口检查是否有多余的图形命令：Z;”SCALE”XP“SCALE”为一个比例数值；例：Z;1/100XP则打印图纸上1MM代表实际100MM;MS;Z;E效果（如下图）MS;Z;1/10XP效果（如下图）打印样式设置打印样式名称：ILJIN全部选择：P LOT SYTLESP ROPERTIES C OLOR 选择B LACK 其它默认图层与图线应用范例尺寸标注应用范例标准件图样设定中空玻璃（6+12A+6）AZON系统中空玻璃（6+12A+6）单片（6）夹胶玻璃（6+1.52PVB+6）其它形式的玻璃可参照以上图例设定绘制六角凸缘自攻螺钉（GB/T16824.1-1997）标记：自攻螺丝GB/T 16824.1 ST3.5X16十字槽盘头（GB/T6560-1986）标记：自攻螺钉GB/T 6560 M5X20A级六角螺栓组：（GB/T5782-2000）标记：GB/T 5782 M12X80幕墙常用英语幕墙常用英语A Cantilever beam 悬臂梁Accessories 附件 Capacity n.能力,容量According to 根据 Caption n.说明,标题Acid a.酸，酸性的 Cast-in 埋入Across ad.prep.横过，交叉 Catalogue n.目录,总目Allowable 允许 Cement n.水泥Alloy 合金 Certificate Vt.n.证明,证明书Aluminum 铝，铝材 Channel n.槽,频道，通道Analysis n.分析 Check v.检查，查阅Analyze (analyse) v.分析 Circular hollow section n.圆通Anchor 锚固 Cladding n.围护Angle steel 角钢 Clear glass 透明玻璃Annealed glass 退火玻璃 Client n.客户，委托人Anodizing n.阳化 Code n.代码，法规Anti-corrosive zinc paint 防锈白漆 Coefficient n.系数Appendix 附录 Column n.柱Approval 承认,审批 Combined a.组合Architect n.建筑师 Comparison n.比较Architecture n.建筑 Complete v.完成Artificial a.人造的,虚假的 Composite a.n.混合物，混合Assume v.假设 Compression n.压，压迫Assumption n.假设 compressive a.受压的Average =AVG. 平均 Concrete n.混凝土Axial a.轴向的 Condition n.条件Axis n.轴向的 Consider v.认为B Constant n.常数Backer rod 加强棒,泡沫棒 Contact n.a.接触Base level 基本平面,海平面 Contact surface n.接触面Be equivalent to 等于 Content n.内容Bear 负荷 Continuous beam 连续梁Bend v.n.弯曲,屈服 Contractor n.承包商Bituminous a.含沥青的 Copper n.铜Bituminous paint 沥青油 Cracked a.开裂的Board n.板 Criteria n.标准，要点Bolt n.螺栓 Critical a.危险的，临界的Bond v.接合,搭接 Curtain wall 幕墙Bonding n.搭接,接合 Curved a.弯曲的Booklet n.小册子 DBottom n.底部 Data n.数据Bracket n.支托 Dead load 恒荷载Buckle vi.使弯曲,使屈服 Deduction n.折减，扣除Built-up a.有组织的,密集的 Definition n.定义，精确度C Deflection n.挠度C/C =center to center Deform v.变形Canopy n.天蓬,雨蓬 Deformation n.变形幕墙常用英语Diagonal 对角线 FDensity n.容重，密度 Fabricate v.加工Depth n.深度 Fabrication n.加工Derivation n.引出，导出 Facial(façade) a.脸部的，表面的Description n.描述 Facial glass (façade glass) 面玻璃Design n.设计 Fatigue n.v.疲劳Detail n.详图 Feature 装饰物，特征Detection n.探知，发现 Figured glass 压花玻璃Development n.发展 Fillet n.带子，带形的Die n.冲模 Fin n.鳍，鳍状物Difference n.不同，差异 Fin glass (stiffen fin glass) 肋玻璃Dimension n.尺寸 Finish n.完成，装饰Direct a.ad.直接的，v.指挥 Finished floor level =F.F.L Distance n.距离 Fire prevention 防火Distributed a.均匀的，分布的 Fix v.固定Double glazing 双层（中空）玻璃 Fixing lug n.摩耳Downward a.向下的 Flange n.凸缘，翼缘Downwind a.顺风面 Flashing n.防水板，遮雨板Drive pin 射钉 Float glass 浮法玻璃Dynamic a.活动的，动态的 Folded 折叠的，拦杆Derivation n.引出，导出 Force n.力，力量；v.强迫Description n.描述 Foreword n.序言Design n.设计 Formula n.方程Detail n.详图 Free stand type 坐（落）地式Detection n.探知，发现 Function n.函数Development n.发展 Fixing lug n.摩耳Die n.冲模 Flange n.凸缘，翼缘Difference n.不同，差异 Flashing n.防水板，遮雨板E Float glass 浮法玻璃Earthquake n.地震 Folded 折叠的，拦杆Earthquake load 地震荷载 Force n.力，力量；v.强迫Eccentric a.偏心的 Foreword n.序言Eccentrically Adv.偏心地 Formula n.方程Effect v.影响 GEffective a.有效的 G.M.S. =galvanized mild steelElastic a.弹性的 Galvanization n.镀锌Elevation n.海拨，立面 Galvanize v.镀锌Engineering n.工程 Glass n.玻璃Equal angle a.等边角钢 Glazing n.玻璃窗，玻璃装饰Equivalent a.等于 Global a.通用的,全球的,球形的Examined 审定 Granite cladding 花岗岩围护，干挂石Example n.例子，样本 Gravity n.重量Exposed frame a.明框 Grille n.格子Exterior a.外部的 Grout n.水泥浆Extrusion n.挤压 Grouting （填塞的）水泥砂浆幕墙常用英语Gust n.阵风 Minimum n.最小值Gutter n.天沟，排水沟 Modulus n.模量Gyration n.回转，旋转 Moment n.瞬间，矩H Movement capacity 变形能力Hanger system 吊挂系统 Mullion n.竖框，竖料Hardware n.五金 NHeight n.高度 Natural a.n.自然的，Hidden frame 隐框 Negative a.n.否定，负数Horizontal a.水平的 Neutral a.中性的Hot-dipped zinc galvan 热浸锌 Normal a.普通的，法向的I Nos. =numbersImmediate a.当地的 Nut n.坚果，螺丝帽Include v.包括 PIncrease V.增加 Panel n.板，仪表板Individual a.个别的 Parallel a.n.v.平行Inertia n.惯性 Part n.部分，局部Inertia moment 惯性矩 Partial a.部分的Interior a.内部的 Peak 峰值Investigate n.调查,研究 Penetration n.浸透，浸入Issue n.v.发行，发布 Penetration butt 对接埋入焊Imposed a.应用的，利用的 Period a.句号，周期J Permissible a.允许的Joint n.连接 Permit v.允许Joist n.托梁，桁 Pile n.桩L Pin n.a.大头钉，栓Laminated glass 夹层玻璃 Plan n.计划,平面图,设计图Lateral a.侧面的，旁边的 Plastic a..塑性的，可塑的Length n.长度 Plate n.盘子，金属板Linear a.线性的 Podium n.矮墙，女儿墙Lips n.薄片，唇 Poisson’s Ratio 泊桑比Load n.v.荷载，加载 Polished glass 磨光玻璃Local a.局部的，地方性的 Pre-cast 预埋，预置Long a.长的 Preliminary a.初步的Louver n.百叶，百页 Pressure n.v.压力，压强Lug n.耳朵 Principal a.主要的M Property n.财产，性质，属性M.S.. =mild steel Purposed v.计划，打算Manufacturer n.制造高，厂商 Protect v.保护Material n.材料 Purpose n.目的，企图，论题Maximize v.最大化 PVF2 Coating 氟碳喷涂Maximum n.最大值 practise n.实行Member n.杆件 QMetal n.金属 Quantity n.量，数量，总数Micron n.微米 RMinimize v.最小化 Railing n.扶手，拦杆幕墙常用英语Ratio n.比，比率 SpacingReaction n.反应，反作用 SufferRebar =reinforce bar StudRectangle hollow section 矩形管 Structure n.结构Reduce v.减少，缩小 Structure floor level =S.F.LRefer v.提交，查阅 Strut n.支柱Reference n.v.参考，引用 Sub-contractor n.分包商Reflective glass 反射玻璃 Submission n.递呈,提交,服从Reinforcement n.加强件，加固物 Suction n.吸力Resistance v.抵抗 Super-structure 主体结构Restrain n.约束 Supplier n.供应商Result n.结果 Supply n.v.提供，补充，替代Revision n.修订，校订 Support n.v.支撑，支持RHS =rectangle hollow section Support on four sides 四边支撑Rod n.小枝，竿 Support on two sides 两边支撑Roof n.屋顶 Surface n.表面Rigidity n.刚性 Symmetry a.对称的S TScope n.范围，广度 Technical a..技术的，工业的Screw n.v.螺钉，螺旋浆，拧紧 Tee n.T字形，T形物Sealant n.密封胶 Temperature n.温度Self-weight 自重 Tempered a.调节的，钢化的Serial n.序列，系列 Tempered glass 钢化玻璃Setting block 垫块 Temporary a.临时的Shape n.v.形状，定形 Tensile a.拉力的，张力的Shear n.v.修剪，剪切 Tension n.v.张力，拉力SHS =square hollow section Terrain n.地带，地域，范围Silicone n.硅树酯 The arm of force 力臂Similar n.a.相似的，相同 Thickness n.厚度Simply supported beam 简支梁 Thread n.纤维Site-ground 室外地面 Tile 砖，磁片Sleeve n.袖子，套筒 Tinted 染色的Slope n.v.倾斜 Title n.名称，标题Span n.跨度 Tolerance n.宽容，公差Specification n.规格，详述 Top n.顶部，上总的Spider fixing （玻璃）固定爪 Torsion n.扭转，扭矩Splice Vt.n.接合,连接,结婚 Total 总的，总数Square hollow section 方形管 Transom n.横梁，横档Stability n.稳定性 Trapezoid n.梯形，不等边四边形Stainless steel 不锈钢 Triangle n.三角形Standard n.标准 Type 类型，型号，打字Stiffen v.使变硬 UStrength n.强度 UB =universal beamStress n.压力，应力 UDL =uniformly distributed load Structural a.结构的 Unequal angle n.不等边角钢幕墙常用英语Uniformly Adv.统一的，一律的Universal beam 通用梁Universal column 通用柱Unsymmetrical 不对称Upward a.向上的Upwind 迎风面VVariable n.变量Vary v.变化，改变Velocity n.速度，速度Vertical a.垂直的Vicinity n.附近，临近WWasher n.垫片，垫圈Waterproof 防水Weather sealant 耐候胶Web n.网，腹板Weep hole 泄水孔Weight n.重量Weld n.焊缝，焊接处Whorl n.螺纹Wide a.宽的Width n.宽度Wind n.风Wind load 风荷载Wind pressure 风压Withstand v.抵抗YYield n.v.屈服ZZinc n.鋅Zone n.区域AAMA - American Architectural Manufacturers Association 美国建筑物制造协会ASTM - American Society For Testing And Materials 美国材料试验协会Blade 百页片built-in内建Conceptual designs 概念设计Canopy天蓬Desiccant干燥剂Deformation 变形developed area 展开面积fenestration 开窗法gasket 垫圈glazing玻璃窗、上釉、上光High－span 大跨度Hierarchica分等级的Louver 天窗Monumental 非常规的MR（moisture resistant）防潮metal spacer 金属隔片overall thickness 总厚度polystyrene聚苯乙烯rain－screen 雨幕sunshade天棚，遮阳sash windows上下推拉窗the National Fenestration Rating Council美国门窗保温评估协会NFRCunitized组合的urethane聚氨酯venting 通风4-way lock 四点锁shopdrawing 施工图as-built drawing 竣工图shopdrawing 施工图as-built drawing 竣工图screwed connection 螺纹连接slag cotton矿棉site-welding 现场焊接CURTAIN WALL SOUTH ELEVATION 玻璃幕墙南立面图CURTAIN WALL WEST ELEVATION 玻璃幕墙西立面图CURTAIN WALL NORTH ELEVATION 玻璃幕墙北立面图CURTAIN WALL DEVELOPMENT 玻璃幕墙展示图CURTAIN WALL SECTION 玻璃幕墙剖面图CURTAIN WALL PARTIAL ELEVATION玻璃幕墙部份立面图CURTAIN WALL TYPICAL PLAN玻璃幕墙标准层平面图CURTAIN WALL TYPICAL PRE-CAST LAYOUT PLAN玻璃幕墙标准层预埋件平面图CURTAIN WALL DETAIL玻璃幕墙节点图FIRE RATING CLIP防火棉插50mm THICK THERMAL INSULATION 50mm 厚隔热棉1mm THICK EPDM SEPARATOR1mm厚绝缘胶片TOWER 塔楼PODIUM 裙房FEMALE MULLION 母料MALE MULLION 公料TRANSOM 横料HEAD TRANSOM 头料SILL TRANSOM 尾料BEAD 压条ADAPTOR 扣件GUTTER SLEEVE 过桥EXTERNAL CORNER 外转角INTERNAL CORNER 内转角D.S.T. = DOUBLE SIDE TAPE 双面胶带DOUBLE SKIN FACADE双层幕墙ZINC CHROMATE 烙酸锌PVF2氟碳烤漆POWDER COAT粉沫喷涂第一部分玻璃幕墙-------glass curtain wall Granite 花岗石Aluminium alloy 铝合金Mild steel 钢Butt welding 焊缝Alum.panel 铝板Stainless steel bolt 不锈钢螺栓Transom 横梁Mullion 立柱Embedment 预埋件Structural silicone 结构胶Weather proofing sealant 耐侯胶Steel bracket 钢角码Alum bracket 铝角码Single glass.temperd 单层钢化玻璃Zinc-plated 镀锌钢化玻璃：Tempered glass半钢化玻璃：Heat strengthened g lass浮法玻璃：Annealed glass中空玻璃：Insulating Glass Uni t (IGU)夹胶玻璃：Laminated glass钢化玻璃：Tempered glass半钢化玻璃：Heat strengthened g lass浮法玻璃：Annealed glass中空玻璃：Insulating Glass Uni t (IGU) 夹胶玻璃：Laminated glass机制螺栓 MACHINE BOLT镀锌螺栓 GALVANIZED BOLT膨胀螺栓 EXPANSION BOLT锚拴 ANCHOR BOLT泡沫填充棒 FOAM ROD刚性绝缘体 RIGID INSULATION 镀锌 galvanizing不锈钢 stainless steel焊缝 welding line防火棉 FIRE STOP4厚复合铝板4mm THK. COMPOSITE MADE OF AL. AND PLASTIC5厚单铝板5mm THK. ALUMINUM PLATE焊缝统称weld，但角焊缝是fillet weld，对接焊缝是butt weldtoughened glass是指强化玻璃，在国内一般不说，对应的是半钢化玻璃JGJ102-96中，明明写结构胶译为Structural Glazing Sealant。

（整理）建筑专业施⼯图深度要求建筑专业施⼯图深度要求1、编制依据1.0.1《房屋建筑制图统⼀标准》GB/T50001-20011.0.2《建筑制图标准》GB/T50104-20011.0.3《总图制图标准》GB/T50103-20011.0.4《建筑⼯程设计⽂件编制深度规定》建质[2008]216号2、制图要求2.1⼀般要求2.1.1建筑专业施⼯图应包括图纸封⾯、图册⽬录、图纸⽬录、设计图纸。

2.1.2当⼀个单体⼯程图纸数量较多时，可划分图册。

2.1.3图纸幅⾯应严格按《房屋建筑制图统⼀标准》GB/T50001-2001的规定，不得随意更改。

⼀套图纸使⽤的图纸幅⾯应尽量统⼀，除封⾯和⽬录，⼀般不宜多于两种幅⾯。

2.1.4图线宽度、常⽤⽐例、图纸上书写的⽂字、数字或符号、线性、图层等除应符合《房屋建筑制图统⼀标准》GB/T50001-2001和《建筑制图标准》GB/T50104-2001、《房屋建筑制图统⼀标准》GB/T50001-2001的规定外，还应符合公司的统⼀的规定2.2图纸⽬录编号顺序2.2.1封⾯2.2.2⽬录2.2.3设计说明（含各专篇设计说明）2.2.4总平⾯图2.2.5平⾯图2.2.6⽴⾯图2.2.7剖⾯图2.2.8详图2.2.9门窗明明细表及门窗详图3、设计及深度要求3.1总平⾯设计3.1.1设计要点1.概述：总平⾯设计是分析所处环境、组织建（构）筑物、道路、景观⼩品、地下设备管线、电⽓管线等，并按照规范要求以达到满⾜场地各种使⽤功能、交通组织。

确定场地和建（构）筑物标⾼，组织场地地⾯排⽔，协调各种室外管线的敷设，创造优美宜⼈的室外环境设计。

2.功能设计：各类功能⽤房合理布局，满⾜功能相对应的规范和规划设计要求3.交通设计：建筑物出⼊⼝，横向和竖向的交通流线，各级道路宽度、转弯半径、标⾼，区域内道路与城市道路的关系，停车场位置、尺⼨、标⾼。

4.防⽕设计：防⽕间距、消防登⾼⾯、消防登⾼场地、消防车道设置、⼈员消防通道等。

1.幕墙工程设计依据和规范、标准2.2.1.技术法规.措施《工程建设标准强制性条文房屋建筑部分》(2002年版)建设部《全国民用建筑工程设计技术措施》建设部建质[2003]4号文2.2.2.有关的建筑设计标准《民用建筑设计通则》GB50352-2005《房屋建筑制图统一标准》GB/T50001-2001《建筑制图标准》GB/T50104-2001《建筑设计防火规范》GB 50016-2006《高层民用建筑设计防火规范》GB50045-95（2005年版）《建筑物防雷设计规范》GB50057-94（2000年版）《民用建筑隔声设计规范》GBJ118-1988《民用建筑热工设计规范》GB50176-1993《建筑采光设计标准》GB/T50033-2001《建筑气候区划标准》GB50178-1993《建筑气象参数标准》DBJ 15-1-90《公共建筑节能设计标准》GB50189-20052.2.3.结构与荷载设计规范《建筑结构可靠度设计统一标准》GB 50068-2001《建筑结构荷载规范》GB50009-2001（2006版）《建筑抗震设计规范》GB50011-2001《建筑工程抗震设防分类标准》GB50223-2008《高层建筑混凝土结构技术规程》JGJ 3-2002《高层民用钢结构技术规程》JGJ99-1998《钢结构设计规范》GB50017-2003《冷弯薄壁型钢结构设计规范》GB50018-2002《铝合金结构设计规范》GB50429-20072.2.4.幕墙设计类《建筑幕墙》GB/T 21086-2007《玻璃幕墙工程技术规范》JGJ 102-2003；《金属与石材幕墙工程技术规范》JGJ 133-2001《建筑玻璃采光顶》JG/T 231-2007《建筑玻璃应用技术规程》JGJ 113-2003《玻璃幕墙光学性能》GB 18091-20002.2.5.门窗设计类《铝合金门窗》GB/T8478-2008《住宅建筑门窗应用技术规范》DBJ01-79-2004《铝合金门窗工程设计、施工及验收规范》DBJ15-30-2002《建筑门窗五金件滑撑》JG/T 128-20072.2.6.检测验收类《玻璃幕墙工程质量检验标准》JGJ/T139-2001《建筑工程施工质量验收统一标准》GB 50300-2001《建筑装饰装修工程质量验收规范》GB50210-2001《钢结构工程施工质量验收规范》GB50205-2001《建筑幕墙气密、水密、抗风压性能检测方法》GB/T 15227-2007《建筑幕墙平面内变形性能检测方法》GB/T 18250-2000《建筑外窗空气隔声性能分级及检测方法》GB/T 8485-2002《建筑密封材料实验方法》GB/T 134777-20022.2.7.材料标准《浮法玻璃》GB11614-1999《半钢化玻璃》GB17841-2008《建筑用安全玻璃第1部分防火玻璃》GB 15763.1-2001《建筑用安全玻璃第2部分钢化玻璃》GB15763.2-2005《夹层玻璃》GB/T 9962-1999《中空玻璃》GB 11944-2002《镀膜玻璃第一部分阳光控制镀膜玻璃》GB/T 18915.1-2002《镀膜玻璃第二部分低辐射镀膜玻璃》GB/T 18915.2-2002《幕墙玻璃接缝用密封胶》JC/T 882-2001《硅酮建筑密封胶》GB14683-2003《建筑用硅酮结构密封胶》GB 16776-2005《中空玻璃用丁基热熔密封胶》JC/T 914-2003《中空玻璃用弹性密封剂》JC 486-2001《建筑橡胶密封垫预成型实心硫化的结构密封垫用材料规范》HG/T 3099-2004《铝合金建筑型材第1部分：基材》GB /T 5237.1-2008《铝合金建筑型材第5部分：氟碳漆喷涂型材》GB /T 5237.5-2008《铝合金建筑型材第6部分：隔热型材》GB /T 5237.6-2004《一般工业用铝及铝合金板、带板》GB/T 3880.1～3-2006《铝幕墙板板基》YB /T 429.1-2000《铝幕墙板氟碳喷涂铝单板》YB /T 429.2-2000《铝及铝合金阳极氧化氧化膜厚度测量方法》GB/T8041.1~3-2005《优质碳素结构钢》GB/T 699-99《碳素结构钢》GB/T 700-2006《不锈钢热轧钢板及钢带》GB/T 4237-2007《建筑钢结构焊接技术规程》JGJ81-2002《紧固件螺栓、螺钉、螺柱和螺母通用技术条件》GB16938-2008.。

***幕墙工程设计说明一、工程概况1、工程名称:***幕墙工程2、工程地点:3、建设单位：4、建筑设计单位：**设计公司5、结构形式:支撑框架结构.6、建筑规模:建筑高度南翼61.5米；北翼19.473米。

7、建筑设计使用年限: 50年8、幕墙设计内容及架构形式：A.竖明横隐玻璃幕墙；B.铝单板幕墙幕墙；C.中庭采光顶屋面；D.南翼铝镁锰+铝单板屋面；E.北翼采光顶；二、设计依据1．幕墙设计的原则和依据全部幕墙工程严格遵照中华人民共和国行业标准《玻璃幕墙工程技术规范》（JGJ102-2003）《金属、石材幕墙工程技术规范》（JGJ133-2001）执行，幕墙工程的材料选用、幕墙设计加工制作安装施工及验收及维修均达到并符合中国行业标准规定的优良要求。
