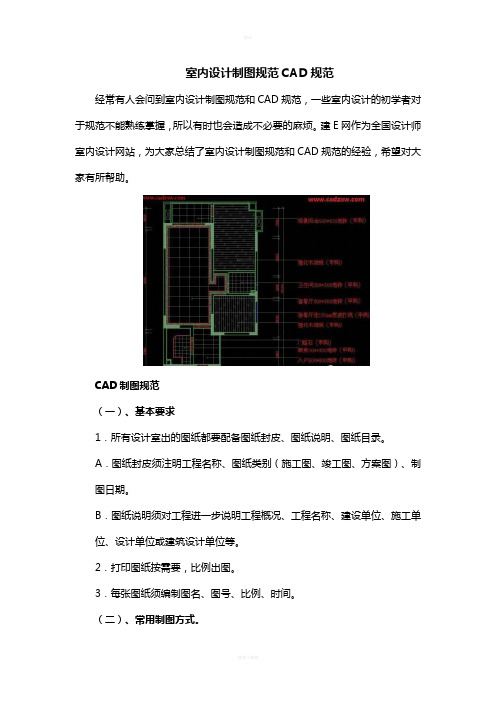

室内设计制图规范CAD规范经常有人会问到室内设计制图规范和CAD规范，一些室内设计的初学者对于规范不能熟练掌握，所以有时也会造成不必要的麻烦。
建E网作为全国设计师室内设计网站，为大家总结了室内设计制图规范和CAD规范的经验，希望对大家有所帮助。
CAD制图规范（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．打印图纸按需要，比例出图。
3．每张图纸须编制图名、图号、比例、时间。
（二）、常用制图方式。
一、常用比例1：11：21：31：41：51：61：101：151：201：251：301：401：501：601：801：1001：1501：2001：2501：3001：4001：500二、线型1．粗实线：0.3mm1）平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2）室内外立面图的轮廓。
3）建筑装饰构造详图的建筑物表面线。
2．中实线：0.15-0.18mm1）平、剖面图中被剖切的次要建筑构造的轮廓线。
2）室内外平顶、立、剖面图中建筑构配件的轮廓线。
3）建筑装饰构造详图及构配件详图中一般轮廓线。
3．细实线：0.1mm1）填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4．细虚线：0.1-0.13mm1）室内平面、顶面图中未剖切到的主要轮廓线。
2）建筑构造及建筑装饰构配件不可见的轮廓线。
3）拟扩建的建筑轮廓线。
4.外开门立面图开门表示方式。
5．细点划线：0.1-0.13mm1）中心线、对称线、定位轴线。
6．细折断线：0.1-0.13mm1）不需画全的断开界线。
三、剖切索引符号1.m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4.A: 字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号，B-01为索引图纸号，B-01为“”表示索引在本图图片：四、平、立面索引符号1．m: ø12mm(在A0、A1、A2图纸)2．m: ø10mm(在A3、A4图纸)3．A1-A4：字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4．B-01--B-04：字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5．箭头为视图方向。
制作标准室内设计制图标准与规范一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
工作范围本标准是建筑CAD制图的统一规则，适用于房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx （汉字宋体）、ht64f.shx （汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。
室内设计施工图制图规范一、成品房的装修范围：厨房墙顶地饰面、橱柜及厨房电器（不含冰箱）安装到位卫生间墙顶地饰面、包含洁具及五金挂件安装到位阳台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或强化木地板铺地成品房模压门及门套、门锁五金安装所有窗户安装石材窗台板厅房及厨卫、阳台灯具的安装所有水、电线路安装到位二、单元户内施工图图纸目录1. 封面2. 设计说明3. 图纸目录4. 户型平面布置图5. 户型天花布置图6. 户型电路图7. 阳台地面铺砖图8. 阳台给排水布置图9. 厨房放大平面图10. 厨房地面铺砖图11. 厨房天花灯位图12. 厨房立面图13. 厨房立面铺砖图14. 厨房电路图15. 厨房给排水布置图16. 卫生间放大平面图17. 卫生间地面铺砖图18. 卫生间天花灯位图19. 卫生间立面图20. 卫生间立面铺砖图21. 卫生间电路图22. 卫生间给排水布置图23. 窗台板大样24. 房门及门套安装大样图25. 门槛石或挡水石施工大样图三、图纸深度要求：1. 设计说明：整套图纸的概括说明及设计原则的阐述；整个室内材料部品的阐述；对于没有具体图纸的部位进行统一的注释（如厅房的立面做法、工艺要求等）；设计说明中可包括电气和水系统部分的说明；2. 总平面图：家具按1:1比例合理摆放，并加以注释；标明每个功能区域及地面材质；户型轴线尺寸清晰；立面索引明确清晰；3. 天花平面：标明吊顶材料及做法；灯具注释，或用图例说明；灯具的定位尺寸及灯具大小、型号注释；4. 厨卫立面图：墙面的铺砖方式或铺砖原则的注释；开关插座的定位尺寸及定位原则说明；橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸；厨房电器的摆放位置；整体橱柜的样式；橱柜大样图；表明所有材料的材质及规格尺寸（包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等）5. 电路图：标明插座的规格和数量，必要时可另附电路设计施工说明；在墙面铺砖图上，将开关插座与瓷砖的结合方式表明清晰，避免开关插座位于单块瓷砖的中间；6. 水路图：厨卫所有下水的具体位置的定位尺寸应清晰明了；针对不同的下水和地漏的管径应有说明；下水管与完成墙面的距离尺寸应有注明；特别是座便下水位置的确定；冷热水的进水管定位可用文字说明高度，平面上应有明确的尺寸定位；7. 大样图：详细交待施工工艺和做法；对石材的品种、色泽、规格、倒边方式作出明确的规定；对卫生间瓷砖碰角方式应有注明；厨卫立管包管方式应有注明；所有室内阴、阳角的处理方式应有说明；四、交楼标准细则（一）厨房设计原则1. 注意洗槽、炉台及切菜台的位置，最好呈90度的方位摆放。
目次１总则２一般规定３图例４图样画法本标准用词说明１总则１．０．１为了使建筑专业、室内设计专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
１．０．２本标准适用于下列制图方式绘制的图样：１手工制图；２计算机制图。
１．０．３本标准适用于建筑专业和室内设计专业下列的工程制图：１新建、改建、扩建工程的各阶段设计图、竣工图；２原有建筑物、构筑物等的实测图；３通用设计图、标准设计图。
１．０．４建筑专业、室内设计专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》（ＧＢ／Ｔ５０００１—２００１）以及国家现行的有关强制性标准、规范的规定。
２一般规定２．１图线２．１．１图线的宽度ｂ，应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》（ＧＢ／Ｔ５０００１—２００１）中（图线）的规定选用（图２．１．１／１～图２．１．１／３）。
绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为ｂ∶０．２５ｂ。
２．１．２建筑专业、室内设计专业制图采用的各种图线，应符合表２．１．２的规定。
２．２比例２．２．１建筑专业、室内设计专业制图选用的比例，宜符合表２．２．１的规定。
３图例３．１构造及配件３．１．１构造及配件图例及说明见表３．１．１。
３．２水平及垂直运输装置３．２．１水平及垂直运输装置图例及说明见表３．２．１。
４图样画法４．１平面图４．１．１平面图的方向宜与总图方向一致。
平面图的长边宜与横式幅面图纸的长边一致。
４．１．２在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。
４．１．３除顶棚平面图外，各种平面图应按正投影法绘制。
４．１．４建筑物平面图应在建筑物的门窗洞口处水平剖切俯视（屋顶平面图应在屋面以上俯视），图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，如需表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。
室内设计施工图制图规范一、成品房的装修范围：厨房墙顶地饰面、橱柜及厨房电器（不含冰箱）安装到位卫生间墙顶地饰面、包含洁具及五金挂件安装到位阳台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或强化木地板铺地成品房模压门及门套、门锁五金安装所有窗户安装石材窗台板厅房及厨卫、阳台灯具的安装所有水、电线路安装到位二、单元户内施工图图纸目录1. 封面2. 设计说明3. 图纸目录4. 户型平面布置图5. 户型天花布置图6. 户型电路图7. 阳台地面铺砖图8. 阳台给排水布置图9. 厨房放大平面图10. 厨房地面铺砖图11. 厨房天花灯位图12. 厨房A.B.C.D立面图13. 厨房A.B.C.D立面铺砖图14. 厨房电路图15. 厨房给排水布置图16. 卫生间放大平面图17. 卫生间地面铺砖图18. 卫生间天花灯位图19. 卫生间A.B.C.D立面图20. 卫生间A.B.C.D立面铺砖图21. 卫生间电路图22. 卫生间给排水布置图23. 窗台板大样24. 房门及门套安装大样图25. 门槛石或挡水石施工大样图三、图纸深度要求：1. 设计说明：整套图纸的概括说明及设计原则的阐述；整个室内材料部品的阐述；对于没有具体图纸的部位进行统一的注释（如厅房的立面做法、工艺要求等）；设计说明中可包括电气和水系统部分的说明；2. 总平面图：家具按1:1比例合理摆放，并加以注释；标明每个功能区域及地面材质；户型轴线尺寸清晰；立面索引明确清晰；3. 天花平面：标明吊顶材料及做法；灯具注释，或用图例说明；灯具的定位尺寸及灯具大小、型号注释；4. 厨卫立面图：墙面的铺砖方式或铺砖原则的注释；开关插座的定位尺寸及定位原则说明；橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸；厨房电器的摆放位置；整体橱柜的样式；橱柜大样图；表明所有材料的材质及规格尺寸（包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等）5. 电路图：标明插座的规格和数量，必要时可另附电路设计施工说明；在墙面铺砖图上，将开关插座与瓷砖的结合方式表明清晰，避免开关插座位于单块瓷砖的中间；6. 水路图：厨卫所有下水的具体位置的定位尺寸应清晰明了；针对不同的下水和地漏的管径应有说明；下水管与完成墙面的距离尺寸应有注明；特别是座便下水位置的确定；冷热水的进水管定位可用文字说明高度，平面上应有明确的尺寸定位；7. 大样图：详细交待施工工艺和做法；对石材的品种、色泽、规格、倒边方式作出明确的规定；对卫生间瓷砖碰角方式应有注明；厨卫立管包管方式应有注明；所有室内阴、阳角的处理方式应有说明；四、交楼标准细则（一）厨房设计原则1. 注意洗槽、炉台及切菜台的位置，最好呈90度的方位摆放。
室内设计施工图制图规范一、成品房的装修范围：厨房墙顶地饰面、橱柜及厨房电器（不含冰箱）安装到位卫生间墙顶地饰面、包含洁具及五金挂件安装到位阳台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或强化木地板铺地成品房模压门及门套、门锁五金安装所有窗户安装石材窗台板厅房及厨卫、阳台灯具的安装所有水、电线路安装到位二、单元户内施工图图纸目录1. 封面2. 设计说明3. 图纸目录4. 户型平面布置图5. 户型天花布置图6. 户型电路图7. 阳台地面铺砖图8. 阳台给排水布置图9. 厨房放大平面图10. 厨房地面铺砖图11. 厨房天花灯位图12. 厨房A.B.C.D立面图13. 厨房A.B.C.D立面铺砖图14. 厨房电路图15. 厨房给排水布置图16. 卫生间放大平面图17. 卫生间地面铺砖图18. 卫生间天花灯位图19. 卫生间A.B.C.D立面图20. 卫生间A.B.C.D立面铺砖图21. 卫生间电路图22. 卫生间给排水布置图23. 窗台板大样24. 房门及门套安装大样图25. 门槛石或挡水石施工大样图三、图纸深度要求：1. 设计说明：整套图纸的概括说明及设计原则的阐述；整个室内材料部品的阐述；对于没有具体图纸的部位进行统一的注释（如厅房的立面做法、工艺要求等）；设计说明中可包括电气和水系统部分的说明；2. 总平面图：家具按1:1比例合理摆放，并加以注释；标明每个功能区域及地面材质；户型轴线尺寸清晰；立面索引明确清晰；3. 天花平面：标明吊顶材料及做法；灯具注释，或用图例说明；灯具的定位尺寸及灯具大小、型号注释；4. 厨卫立面图：墙面的铺砖方式或铺砖原则的注释；开关插座的定位尺寸及定位原则说明；橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸；厨房电器的摆放位置；整体橱柜的样式；橱柜大样图；表明所有材料的材质及规格尺寸（包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等）5. 电路图：标明插座的规格和数量，必要时可另附电路设计施工说明；在墙面铺砖图上，将开关插座与瓷砖的结合方式表明清晰，避免开关插座位于单块瓷砖的中间；6. 水路图：厨卫所有下水的具体位置的定位尺寸应清晰明了；针对不同的下水和地漏的管径应有说明；下水管与完成墙面的距离尺寸应有注明；特别是座便下水位置的确定；冷热水的进水管定位可用文字说明高度，平面上应有明确的尺寸定位；7. 大样图：详细交待施工工艺和做法；对石材的品种、色泽、规格、倒边方式作出明确的规定；对卫生间瓷砖碰角方式应有注明；厨卫立管包管方式应有注明；所有室内阴、阳角的处理方式应有说明；四、交楼标准细则（一）厨房设计原则1. 注意洗槽、炉台及切菜台的位置，最好呈90度的方位摆放。

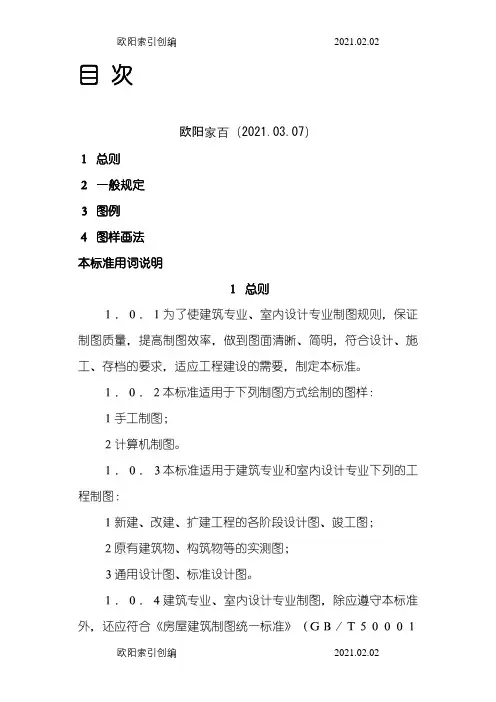

目次欧阳家百（2021.03.07）１总则２一般规定３图例４图样画法本标准用词说明１总则１．０．１为了使建筑专业、室内设计专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
１．０．２本标准适用于下列制图方式绘制的图样：１手工制图；２计算机制图。
１．０．３本标准适用于建筑专业和室内设计专业下列的工程制图：１新建、改建、扩建工程的各阶段设计图、竣工图；２原有建筑物、构筑物等的实测图；３通用设计图、标准设计图。
１．０．４建筑专业、室内设计专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》（ＧＢ／Ｔ５０００１—２００１）以及国家现行的有关强制性标准、规范的规定。
２一般规定２．１图线２．１．１图线的宽度ｂ，应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》（ＧＢ／Ｔ５０００１—２００１）中（图线）的规定选用（图２．１．１／１～图２．１．１／３）。
绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为ｂ∶０．２５ｂ。
２．１．２建筑专业、室内设计专业制图采用的各种图线，应符合表２．１．２的规定。
２．２比例２．２．１建筑专业、室内设计专业制图选用的比例，宜符合表２．２．１的规定。
３图例３．１构造及配件３．１．１构造及配件图例及说明见表３．１．１。
３．２水平及垂直运输装置３．２．１水平及垂直运输装置图例及说明见表３．２．１。
４图样画法４．１平面图４．１．１平面图的方向宜与总图方向一致。
平面图的长边宜与横式幅面图纸的长边一致。
４．１．２在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。
４．１．３除顶棚平面图外，各种平面图应按正投影法绘制。
４．１．４建筑物平面图应在建筑物的门窗洞口处水平剖切俯视（屋顶平面图应在屋面以上俯视），图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，如需表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。
CAD制图标准2009-09-03 12:08一. 图框图框采用竖版形式。
1．图幅与格式幅面代号A0 A1 A2 A3 A4宽度╳长度841╳1189 594╳841 420╳594 297╳420 210╳297图框边距C 10 5A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。
其余图幅图纸均不允许加长。
每个工程图纸目录和修改通知单采用A4，其余应尽量采用A1图幅。
每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。
2．标题栏中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。
标准图框中具备更改区、签字区、名称及代号区组成的标题栏，格式符合规范要求，并作为统一标识不得修改。
3．文件名各专业图纸文件名应设“专业代码图纸流水号”引导。
编号从01，02，03至n，修改次数从A，B，C至Z。
专业名称初步设计图纸专业代码施工图图纸专业代码修改图纸专业代码建筑J-01~n JS-01~n JS-01~n-A~Z结构G-01~n GS-01~n GS-01~n-A~Z给排水S-01~n SS-01~n SS-01~n-A~Z采暖通风空气调节Se-01~n SeS-01~n SeS-01~n-A~Z电气D-01~n DS-01~n DS-01~n-A~Z弱电DX-01~n DXS-01~n DXS-01~n-A~Z动力M-01~n MS-01~n MS-01~n-A~Z4．调用标准图框存放于固定位置，便于随时调用。
种类比例原值比例1:1常规缩小比例1:1 1:5 1:10 1:20 1:50 1:100 1:150 1:200 1:500 1:1000必要时缩小比例1:3 1:4 1:6 1:15 1:25 1:30 1:40 1:60 1:80 1:250 1:300 1:400 1:600二.字体1．中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的红色图框已制成标准图块，任何人不得擅自修改；白色字为可修改字体，汉字统一选用黑体，字高为300mm，高宽比1；数字及英文统一选用HZHT，字高为300mm，高宽比0.8；竖向引注框内各专业如对本图纸有注明，字体统一选用宋体，字高为300mm，高宽比1。
2．图纸名称字体统一选用黑体，中文字高600mm，高宽比0.8，数字字高500，高宽比0.8；数字与中文图名下粗横线平齐。
3．图纸中图面表达部分:3.1．设计说明，材料做法表等以文字为主的图纸中：标题字体统一选用黑体，字高600mm，高宽比0.8；建筑及设备专业其它内容选用宋体，字高350—500，高宽比1；结构专业其它内容选用JD.SHX+DING.SHX，字高350—500。
3.2．其他字体控制详下表（建筑专业）字型字体文件宽高比字高（mm）备注HZ ROS.SHX+HZTXT.SHX 0.8 300 图中小索引，文字说明HZHT1 WINDOWS黑体0.7 600 图名，户型名称ROMAND ROMAND.SHX 0.6 220~250 门窗编号HZ HZTXT.SHX 0.8 500 房间名称ROMANS ROMANS.SHX 0.7 300 外部尺寸ROMANS ROMANS.SHX 0.8 220~250 内部尺寸COMPLEX COMPLEX.SHX 0.8 以天正软件自动生成为准轴号注：除特殊说明外，中英文及数字同时存在时，西文与中文字体的比例为：字宽方向0.6，字高方向0.8。
三. 图线1. 基本线型名称基本线型形式线宽AUTOCADR14中对应名称和命令特细实线0.12b cntinuous(line)细实线0.2b cntinuous(line)中实线0.3b cntinuous(line)粗实线0.5b cntinuous(line)特粗实线0.6b cntinuous(line)特细虚线0.12b dash细虚线0.2b dash中虚线0.3b dash粗虚线0.5b dash特粗虚线0.6 b dash细单点划线0.2b dash粗单点划线0.5b dash长点划线0.2b dote双点划线0.2b2．线型构造各项线型构造均有严格规定，常用LTSCALE控制，比例为输图比例1000。
施工图图层管理建筑层名解释线型颜色笔宽DOTE 轴线dote 10 0.15AXIS 轴标continuous 1/7 0.15/0.3WALL 墙continuous 2 0.55COLUMN 柱/剪力墙continuous 3 0.4SD 柱/剪力墙填充continuous 252 0.2（灰度60% ）LINE 看线continuous 1WINDOW 门窗continuous 4MC 门窗编号continuous 6BALCONY 阳台continuous 6STAIR 楼梯continuous 4洁具/LVR 洁具/橱具continuous 1 0.15家具/FUR 家具253 0.15（灰度30% ）PUB-DIM 标高/图名标注1/7 0.15/0.25PUB-DIM1 公共标注1/7内部尺寸/PUB-DIM2 细节标注1/7PUB-HATCH 公共填充8 0.15瓦坡屋顶填充5 0.15PUB-TEXT 索引文字说明1/7 0.15/0.25房间名称房间名称7 0.25E-OUTLINE 立面大轮廓2 0.55E-WALL 立面轮廓（转折线）7 0.4E-Window 立面窗4 0.3HIDDEN 虚线hidden 4 0.2HOLE 留洞continuous 4 0.2其它continuous 4 0.2结构层名解释线型颜色颜色(GS线宽)<G线宽>Sbeam-s 实线梁continuous 兰色青色(0.15)<0.13>Sbeam-x 虚线梁dash 兰色青色(0.15) <0.13> Scolumn-s 实线柱continuous 黄色黄色(0.30) <0.25> Scolumn-x 虚线柱dash 黄色黄色(0.30) <0.25> Swall-s 实线墙Continuous 黄色黄色(0.30) <0.25> Swall-x 虚线墙dash 黄色黄色(0.30) <0.25>Srein 钢筋Continuous 品红紫色(0.45) <0.30>Saz 暗柱边线dash 蓝色蓝色(0.20) <0.15>SLbh 梁编号continuous 黄色绿色(0.30) <0.15>Stc 填充continuous 252 252(灰度)SLb 梁配筋标注continuous 白色蓝色(0.20) <0.15> 同建筑轴线dote 红色红色(0.10) <0.10>Sccx 尺寸线continuous 绿色红色(0.10) <0.10> SText 说明文字continuous 白色白色(0.20) <0.15>给排水层名解释线型颜色笔宽0s-污水管污水管4 0.650s-给水管给水管3 0.500s-消火栓管消火栓管2 0.500s-喷淋管喷淋管3 0.500s-水标注水标注2 0.250s-管配件管配件7 0.250s-水留洞水留洞7 0.250s-文字说明文字说明1 0.350s建筑建筑底图continuous 2 0.18采暖通风空气调节层名解释线型颜色1n-duct 空调风管continuous cyan1n-HS 空调回水dash 紫色1n-GS 空调供水continuous cyan1N-NS 空调凝结水管center 黄色1N-SB 空调设备center 红色1N-MQ 煤气continuous cyan电气层名解释线型颜色Ebpm 电气设备continuous greenEline 电气布线continuous yellowExtt 电气系统continuous green通讯层名解释线型颜色Tcabl 通讯布线continuous cranTeqpm 通讯设备continuous greenTxtt 通讯系统图continuous green四. 基本画法尺寸标注1．同一工程图中一般只采用-DIMX箭头的形式，箭头大小为1.尺寸线Demension Line之Extension为300mm,Extension Line 之Extension为250mm.2．平面图中的三道尺寸线：第一道为门窗洞口与墙体的标注；第二道为轴线标注，附带端部墙体的厚度；第三道为外包尺寸。
3．突出部分的阳台和其他细部位的尺寸应另标注。
不应与三道主尺寸混注。
轴线圈距离尺寸线为4mm，尺寸线之间间距为8mm.图名统一在图名下画线、线宽为0.5b.且与图名文字等宽。
数字比例下不划线，其字高为3mm 底部与下划线上部取平。
楼梯踏步标示尖头以圆点起始，圆点为50mm。
