室内设计制图规范CAD规范标准

CAD制图规范【GB/T13916-1998】一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。

工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。

工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。

建筑制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。

暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。

3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx （汉字单线）。

CAD建筑室内设计制图规范和技巧CAD（计算机辅助设计）是现代建筑设计领域最常用的工具之一、使用CAD软件进行建筑室内设计制图可以提高效率、准确性和可视化效果。

在进行CAD建筑室内设计制图时，有一些规范和技巧是需要遵循的。

一、CAD建筑室内设计制图规范：1.统一标准：建筑室内设计团队应该制定统一的CAD标准，包括图层设置、尺寸标注、文字字体大小等。

统一的标准可以提高团队协作的效率和图纸的一致性。

2.统一图层设置：在CAD软件中，将不同元素设置在不同的图层上可以更方便地对其进行修改和管理。

比如，将墙体、家具、装饰物等分别设置在不同的图层上。

另外，图层的命名要尽量简洁明了，方便查找和识别。

3.尺寸标注：建筑室内设计制图中，尺寸标注是非常重要的一步，它直接影响着设计的准确性。

尺寸标注应该明确清晰，比如标注墙体的长度、门窗的宽度等。

另外，尺寸标注的文字大小和字体要与整个图纸保持一致。

4.图纸纲要：在大型建筑项目中，建议使用图纸纲要来管理和组织CAD图纸。

图纸纲要应该包括项目名称、图纸编号、图纸名称、图纸比例等重要信息，方便管理和查找。

5.图纸比例：在CAD建筑室内设计制图中，推荐使用1：50或1：100的比例。

这种比例可以保证设计细节的清晰性，同时又不会导致图纸过大。

二、CAD建筑室内设计制图技巧：1.使用图块功能：将常用的家具、装饰物等元素制作成图块，能够节省绘制时间，并且可以保持设计的一致性。

在需要使用这些元素时，只需将相应的图块插入到图纸中即可。

2.引入参考图：在CAD建筑室内设计制图中，引入参考图是一种常见的技巧。

通过将现有的平面图或图片导入CAD中，可以更方便地进行设计定位和构思。

5.使用打印样式表：在打印图纸之前，建议使用打印样式表来调整图纸的打印效果。

打印样式表能够控制线型、颜色、填充等参数，以确保打印图纸的质量和可读性。

总结起来，CAD建筑室内设计制图规范和技巧对于提高设计效率和准确性非常重要。

室内设计施工图制图规范一、成品房的装修范围：厨房墙顶地饰面、橱柜及厨房电器（不含冰箱）安装到位卫生间墙顶地饰面、包含洁具及五金挂件安装到位阳台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或强化木地板铺地成品房模压门及门套、门锁五金安装所有窗户安装石材窗台板厅房及厨卫、阳台灯具的安装所有水、电线路安装到位二、单元户内施工图图纸目录1. 封面2. 设计说明3. 图纸目录4. 户型平面布置图5. 户型天花布置图6. 户型电路图7. 阳台地面铺砖图8. 阳台给排水布置图9. 厨房放大平面图10. 厨房地面铺砖图11. 厨房天花灯位图12. 厨房立面图13. 厨房立面铺砖图14. 厨房电路图15. 厨房给排水布置图16. 卫生间放大平面图17. 卫生间地面铺砖图18. 卫生间天花灯位图19. 卫生间立面图20. 卫生间立面铺砖图21. 卫生间电路图22. 卫生间给排水布置图23. 窗台板大样24. 房门及门套安装大样图25. 门槛石或挡水石施工大样图三、图纸深度要求：1. 设计说明：整套图纸的概括说明及设计原则的阐述；整个室内材料部品的阐述；对于没有具体图纸的部位进行统一的注释（如厅房的立面做法、工艺要求等）；设计说明中可包括电气和水系统部分的说明；2. 总平面图：家具按1:1比例合理摆放，并加以注释；标明每个功能区域及地面材质；户型轴线尺寸清晰；立面索引明确清晰；3. 天花平面：标明吊顶材料及做法；灯具注释，或用图例说明；灯具的定位尺寸及灯具大小、型号注释；4. 厨卫立面图：墙面的铺砖方式或铺砖原则的注释；开关插座的定位尺寸及定位原则说明；橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸；厨房电器的摆放位置；整体橱柜的样式；橱柜大样图；表明所有材料的材质及规格尺寸（包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等）5. 电路图：标明插座的规格和数量，必要时可另附电路设计施工说明；在墙面铺砖图上，将开关插座与瓷砖的结合方式表明清晰，避免开关插座位于单块瓷砖的中间；6. 水路图：厨卫所有下水的具体位置的定位尺寸应清晰明了；针对不同的下水和地漏的管径应有说明；下水管与完成墙面的距离尺寸应有注明；特别是座便下水位置的确定；冷热水的进水管定位可用文字说明高度，平面上应有明确的尺寸定位；7. 大样图：详细交待施工工艺和做法；对石材的品种、色泽、规格、倒边方式作出明确的规定；对卫生间瓷砖碰角方式应有注明；厨卫立管包管方式应有注明；所有室内阴、阳角的处理方式应有说明；四、交楼标准细则（一）厨房设计原则1. 注意洗槽、炉台及切菜台的位置，最好呈90度的方位摆放。

室内设计cad制图规范在室内设计领域，cad制图已经成为了必须的技能之一。

通过cad制图软件，室内设计师能够非常精准地完成各种图纸的绘制，如平面图、立面图、剖面图、电气图、水暖图等等。

而在进行cad 制图的时候，需要遵循一定的规范，才能保证绘制出来的图纸具有良好的可读性和可操作性。

下面就来了解一下室内设计cad制图的规范。

1. 尺寸标注规范在进行平面图的绘制时，尺寸标注是必不可少的一个环节。

因为尺寸标注可以让使用者很快地了解到物品的具体尺寸，从而更好地进行设计。

在进行尺寸标注时，需要注意一下几点：1）尺寸标注不要过于密集。

2）标注尺寸的时候，要按照一定的方法进行排序。

3）尽量避免交叉标注。

4）标注字体的大小、颜色、字型要有一定的规范。

2. 图框标注规范在进行cad绘制时，图框也是一个非常重要的元素。

图框可以让使用者了解到图纸的具体信息、比例尺、日期、制图人员等等，从而更好地进行操作。

在进行图框绘制时，需要注意一下几点：1）图框的比例要与绘图的实际大小相符。

2）标注的位置要合理，不要挤占绘图区域。

3）标注内容要简洁、明了。

3. 电气符号标准在进行电气图纸绘制时，需要使用到一些电气符号，如电灯、插座、开关等。

这些符号必须清晰、准确地表达出来，从而方便使用者查看、理解。

在进行电气符号绘制时，需要注意一下几点：1）电气符号的大小、颜色、形状要有一定的规范。

2）符号的位置要合理、有序。

3）标注电气符号时，需注明其类型、安装位置、数量等信息。

4. 剖面图标准在进行室内设计时，剖面图也是非常必要的一个环节。

剖面图可以让使用者更好地了解到物品的具体构造、各种材质、高度、距离等信息，从而更好地进行设计。

在进行剖面图绘制时，需要注意以下几点：1）剖面图绘制要有层次、有序。

2）标注有关各种材料、颜色、质地等信息。

3）标注高度、距离等尺寸信息。

以上就是室内设计cad制图规范的一些基本内容。

在进行cad 制图时，需要特别注意这些规范，从而保证绘制出来的图纸具有良好的可读性和可操作性。

《室内设计AutoCAD制图》课程标准1.课程说明《室内设计AutoCAD制图》课程标准课程编码〔 38244 〕承担单位〔美术学院〕制定〔〕制定日期〔2022年10月25日〕审核〔专业指导委员会〕审核日期〔2022年10月26日〕批准〔〕批准日期〔2022年10月29日〕（1）课程性质：本门课程是室内艺术设计类专业的的学生必须掌握的一门核心课，是专业必修课程。

（2）课程任务：主要针对室内装饰施工图、房屋建筑施工图及家具设计图等岗位开设，主要任务是培养学生在室内设计施工图，建筑制图、家具制图等岗位的绘制室内设计施工图、平面图、家具设计、土木、机械、水利等方面室内设计的绘图能力、读图能力和实践操作能力，要求学生掌握软件的基本操作技能和综合运用各项功能解决实际问题方面的基本技能。

（3）课程衔接：在课程设置上，前导课程有设计基础、设计速写、空间创意表现、室内设计制图基础，后续课程有室内设计原理与设计要素、设计透视学、室内装饰工程规程和质量验收(室内) 室内手绘快速表现效果图3Dmax\vray效果图表现居住空间设计公共室内空间设计装饰材料与施工工艺室内工程概预算(室内) 。

2.学习目标室内设计AutoCAD制图，使学生熟练掌握建筑图形的绘制方法和操作技巧，培养出既能掌握软件的基本操作技能，又能综合运用各项功能解决实际问题，设计制作出标准的建筑图形的专门人才。

本课程是室内专业学生的一门实践性较强的技术专业课，是培养室内工程技术应用型人才的知识结构和能力结构的重要组成部分。

通过本课程的学习，掌握AutoCAD基本命令和灵活运用能力；培养空间想象能力和一定的分析与表达能力；培养使用计算机设备与AutoCAD软件绘制建筑图样的能力。

通过本课程的学习，实现以下目标的专业必修课程；知识目标：通过cad基础知识的学习，掌握基础操作、掌握软件功能的同时，应用软件进行建筑制图，制作出标准的建筑图、能力目标：让学生逐步地具有一定的cad基本操作技能，综合运用各项功能解决实际问题，灵活快捷的制作出精确的建筑图形、素质目标：在整个教学过程中，通过对不同建筑图形的分析，运用启发、引导和实践的方式，训练学生的独立分析和绘制能力，以市场行业需求为导向，培养学生德智体美劳全面发展。

本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。

施工图制图的表达应清晰、完整、统一。

要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。

图面多少可根据图面内容的丰富程度来确定，以 A3 打印出来层次分明又不稀疏为原则。

3.1 插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。

3.2 注意剖视方向，索引符号指示方向应与剖视方向一致。

3.3 平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如01 02 03 04 05 06……3.4 同一幅图中，索引序号不得重复。

第 1 页3.5 文件完成后，必须将多余图块及设置清除，确保文件空间为最小。

3.6 检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7 图面与图框内框竖线之间应留一定的距离。

3.8 确保画面均衡、美观、各视图间应按照对应的原则排版。

4.1 最外总体尺寸；中间结构尺寸；最内功能尺寸。

4.2 等分尺寸与总体尺寸必须相等，必要时可用 EQ 表示。

4.3 所有标准应在图纸空间视口内以 1- 1 的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。

4.4 门缝、抽屉缝、搁板厚度等细节不需要标注。

4.5 尺寸标注严禁炸开；严禁小数点。

详见《材料填充图例》6.1 图纸目录6.2 设计说明(天花平面图、墙体定位图、地材铺装图、立面索引图)(包含剖面图、大样图)以楼层从下至上为排序原则；每一个楼层图纸挨次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→ 区域天花布置图→ (区域立面索引图)→立面图→详图。

[注：如有总平面的(立面索引图)时，无需(区域立面索引图) 重复索引。

]一层平面布置图1L-P-01一层立面索引图1L-P-02一层墙体定位图1L-P-03一层天花布置图1L-P-04一层灯具定位图灯具定位)1L-P-05 (如有区域平面部份时，无需总平面一层地材铺装图1L-P-06一层××平面及天花布置图 1L-PM01 1L-PM02第 3 页一层××立面图-01、-02 1L-E-01一层××立面图-03、-04 1L-E-02[注：详图部份根据图纸阶段而定]一层××剖面大样图 1L-D-01……二层平面布置图2L-P-01二层立面索引图2L-P-02二层墙体定位图2L-P-03二层天花布置图2L-P-04二层墙体定位图2L-P-05二层地材铺装图2L-P-06……装饰图纸(平面，立面，剖面，公共节点)；打孔装订。

室内cad施工图制图规范随着科技的不断进步和人们对生活品质要求的不断提高，室内设计行业也在不断发展和壮大。

在室内设计的过程中，CAD软件是一个非常重要的工具，CAD软件的使用能够提高室内设计的效率和质量，而对于室内CAD施工图制图规范的掌握则是保证施工图质量的重要手段之一。

第一、图层设置在进行室内CAD施工图的制图过程中，图层设置是非常重要的一个环节。

图层的设置能够起到很好的分类和管理作用，便于后续的编辑、修改和管理。

一般来说，将室内CAD施工图分为不同的图层，如墙体、窗户、家具等，能够起到很好的作用。

第二、标注设置在室内CAD施工图的制图过程中，标注设置也是非常重要的环节。

标注设置能够将室内CAD施工图中的各个部分区分开来，能够起到很好的注明作用，便于施工人员的理解和操作。

标注内容一般包括墙体高度、性质、门洞尺寸、家具尺寸等。

第三、符号设置在室内CAD施工图的制图过程中，符号是非常重要的一部分，而符号设置能够体现出室内CAD施工图的专业性。

符号的设置包括家具、门、窗、厨房、卫生间等，符号的设置不仅要符合设计要求，更要符合居住环境的相关规范要求，使得室内CAD施工图更加真实、准确和专业。

第四、线条设置在室内CAD施工图的制图过程中，线条设置也是非常重要的一部分。

线条的细节和设置能够体现出室内CAD施工图的专业性和美观度。

线条设置包括线条的颜色、线宽、线型、弧度等，在线条设置的过程中，要注重线条的边界和交汇点，保证线条的连贯性。

第五、尺度设置在室内CAD施工图的制图过程中，尺度的设置是非常重要的。

不同的尺度可以体现不同的细节和深度，不同的尺度能够清晰地显示出室内CAD施工图中的不同部分，能够使人更加清楚地了解到各个部分的关系和特点。

在尺度设置的过程中，要注重尺度的合理性和设计的需要，保证尺度的准确性和可读性。

总之，室内CAD施工图制图规范的掌握不仅能够提高室内设计的效率和质量，更能够提高室内设计师的专业水准和综合素质。

CAD建筑室内设计制图规范和技巧无规矩不成方圆，尤其是在工程建设行业，到处是规范，满眼都是标准。

当然这些都是工程建设的设计施工标准。

一、CAD制图规范1、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2．每张图纸须编制图名、图号、比例、时间。

3．打印图纸按需要，比例出图。

2、常用制图方式常用比例1:1，1:2，1:3，1:4，1:5，1:6，1:10，1:15，1:20，1:25，1:30，1:40，1:50，1:60，1:80，1:100，1:150，1:200，1:250，1:300，1:400，1:5003．细实线:0.1mm填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4．细虚线:0.1-0.13mm1)室内平面、顶面图中未剖切到的主要轮廓线。

2)建筑构造及建筑装饰构配件不可见的轮廓线。

3)拟扩建的建筑轮廓线。

4)外开门立面图开门表示方式。

5.细点划线:0.1-0.13mm中心线、对称线、定位轴线。

6.细折断线:0.1-0.13mm不需画全的断开界线。

二、打印出图笔号1-10号线宽设置1号红色 0.1mm 6号紫色 0.1-0.13mm2号黄色 0.1-0.13mm 7号白色 0.1-0.13mm3号绿色 0.1-0.13mm 8.9号灰色 0.05-0.1mm 4号浅兰色 0.15-0.18mm 10号红色 0.6-1mm5号深兰色 0.3-0.4mm10号特粗线:1)立面地坪线2)索引剖切符号3)图标上线4)索引图标中表示索引图在本图的短线四、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3.特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸) 字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸) 字高2.5mm(在A3、A4图纸)6.A为索引图号，B-01为索引图纸号，B-01为“”表示索引在本图。

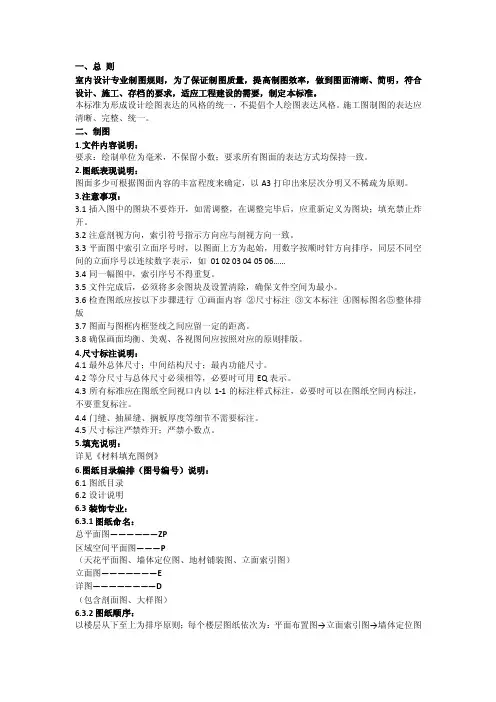

一、总则室内设计专业‎制图规则，为了保证制图‎质量，提高制图效率‎，做到图面清晰‎、简明，符合设计、施工、存档的要求，适应工程建设‎的需要，制定本标准。

本标准为形成‎设计绘图表达‎的风格的统一‎，不提倡个人绘‎图表达风格。

施工图制图的‎表达应清晰、完整、统一。

二、制图1.文件内容说明‎：要求：绘制单位为毫‎米，不保留小数；要求所有图面‎的表达方式均‎保持一致。

2.图纸表现说明‎：图面多少可根‎据图面内容的‎丰富程度来确‎定，以A3打印出‎来层次分明又‎不稀疏为原则‎。

3.注意事项：3.1插入图中的‎图块不要炸开‎，如需调整，在调整完毕后‎，应重新定义为‎图块；填充禁止炸开‎。

3.2注意剖视方‎向，索引符号指示‎方向应与剖视‎方向一致。

3.3平面图中索‎引立面序号时‎，以图面上方为‎起始，用数字按顺时‎针方向排序，同层不同空间‎的立面序号以‎连续数字表示‎，如01 02 03 04 05 06……3.4同一幅图中‎，索引序号不得‎重复。

3.5文件完成后‎，必须将多余图‎块及设置清除‎，确保文件空间‎为最小。

3.6检查图纸应‎按以下步骤进‎行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7图面与图框‎内框竖线之间‎应留一定的距‎离。

3.8确保画面均‎衡、美观、各视图间应按‎照对应的原则‎排版。

4.尺寸标注说明‎：4.1最外总体尺‎寸；中间结构尺寸‎；最内功能尺寸‎。

4.2等分尺寸与‎总体尺寸必须‎相等，必要时可用E‎Q表示。

4.3所有标准应‎在图纸空间视‎口内以1-1的标注样式‎标注，必要时可以在‎图纸空间内标‎注，不要重复标注‎。

4.4门缝、抽屉缝、搁板厚度等细‎节不需要标注‎。

4.5尺寸标注严‎禁炸开；严禁小数点。

5.填充说明：详见《材料填充图例‎》6.图纸目录编排‎（图号编号）说明：6.1图纸目录6.2设计说明6.3装饰专业：6.3.1图纸命名：总平面图——————ZP区域空间平面‎图———P（天花平面图、墙体定位图、地材铺装图、立面索引图）立面图———————E详图————————D（包含剖面图、大样图）6.3.2图纸顺序：以楼层从下至‎上为排序原则‎；每个楼层图纸‎依次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置‎图→区域天花布置‎图→(区域立面索引‎图)→立面图→详图。

cad室内设计制图规范CAD室内设计制图规范CAD（Computer-Aided Design）室内设计制图是现代室内设计师必备的技术工具之一，它提供了一种快速、准确、高效和可视化的设计方式。

为了确保CAD室内设计制图质量，提高设计效率，我们需要遵守一系列制图规范。

1.图纸尺寸和比例CAD室内设计制图的图纸尺寸应根据具体设计任务和输出要求进行选择，可以采用常见的A3、A2、A1等标准尺寸。

图纸的比例一般为1:50或1:100，但根据具体情况可以适当调整。

2.图层设置在CAD软件中，应根据设计要素的不同设置不同的图层。

常见的图层包括墙体、家具、电器、窗帘、标注等。

每个图层应有明确的名称，方便后续编辑和管理。

3.线型和线宽CAD室内设计制图中，墙体一般使用实线，家具和电器使用虚线，窗帘使用点线。

线宽也应根据具体情况选择，例如墙体线宽一般为0.5mm，家具线宽一般为0.3mm。

4.文字和标注文字和标注应清晰易读，字体一般选用宋体或仿宋。

文字和标注的大小根据图纸比例确定，一般为2mm至5mm。

标注包括平面图标注、尺寸标注、符号标注等，应准确表达设计意图和要求。

5.图块和符号图块是CAD室内设计制图中的重要组成部分，它用于表示家具、电器、门窗、固定装置等具体元素。

应组织好图块的库文件，方便后续的复用和编辑。

6.投影方式CAD室内设计制图中，一般使用两种投影方式：平面投影和立体投影。

平面投影主要用于绘制平面布局图和家具布置图，立体投影主要用于绘制透视图。

7.图例和比例尺每张图纸上都应有图例和比例尺，图例用于解释图纸上的符号和标注，比例尺用于表示图纸上实际尺寸和比例关系。

8.图纸命名和编号每张图纸都应有明确的命名和编号，方便查找和管理。

命名应简洁明了，编号可以按照设计阶段、楼层、功能等进行设置。

9.图纸格式和输出CAD室内设计制图应按照标准格式输出，如PDF、DWG等。

输出图纸前应进行检查，确保图纸的准确性、完整性和可读性。

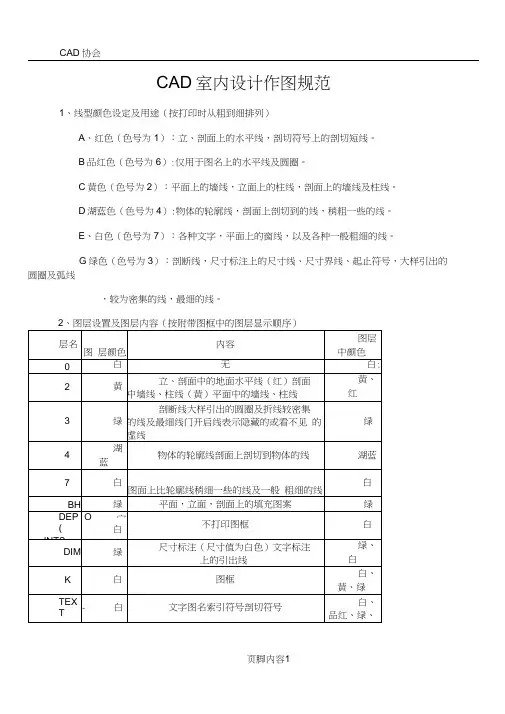

CAD室内设计作图规范
1、线型颜色设定及用途（按打印时从粗到细排列）
A、红色（色号为1）：立、剖面上的水平线，剖切符号上的剖切短线。

B品红色（色号为6）:仅用于图名上的水平线及圆圈。

C黄色（色号为2）：平面上的墙线，立面上的柱线，剖面上的墙线及柱线。

D湖蓝色（色号为4）:物体的轮廓线，剖面上剖切到的线，稍粗一些的线。

E、白色（色号为7）：各种文字，平面上的窗线，以及各种一般粗细的线。

G绿色（色号为3）：剖断线，尺寸标注上的尺寸线、尺寸界线、起止符号，大样引出的圆圈及弧线
，较为密集的线，最细的线。

2、图层设置及图层内容（按附带图框中的图层显示顺序）
3、文字标注高度、字型的设置
材料标注在一般在图面右侧或上侧(对于剖面图或大样图中可以美观为准不加以要求) 尺寸标注在图面左侧或下侧(一般标注为三段式，标不下或内容较少的情况下可标注为两段式) 标注格式(尺寸标注格式DIM)。

cad设计制图规范篇一：制图规范 CAD图纸规范要求一、总则室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。

本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。

施工图制图的表达应清晰、完整、统一。

二、制图1.文件内容说明：要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。

2.图纸表现说明：图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。

3.注意事项：插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。

注意剖视方向，索引符号指示方向应与剖视方向一致。

平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如 01 02 03 04 05 06……同一幅图中，索引序号不得重复。

文件完成后，必须将多余图块及设置清除，确保文件空间为最小。

检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版图面与图框内框竖线之间应留一定的距离。

确保画面均衡、美观、各视图间应按照对应的原则排版。

4.尺寸标注说明：最外总体尺寸；中间结构尺寸；最内功能尺寸。

等分尺寸与总体尺寸必须相等，必要时可用EQ表示。

所有标准应在图纸空间视口内以1-1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。

门缝、抽屉缝、搁板厚度等细节不需要标注。

尺寸标注严禁炸开；严禁小数点。

5.填充说明：详见《材料填充图例》6.图纸目录编排（图号编号）说明：图纸目录设计说明装饰专业：图纸命名：总平面图——————ZP区域空间平面图———P（天花平面图、墙体定位图、地材铺装图、立面索引图）立面图———————E详图————————D（包含剖面图、大样图）图纸顺序：以楼层从下至上为排序原则；每个楼层图纸依次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→区域平面布置图→区域天花布置图→(区域立面索引图)→立面图→详图。

cad室内制图标准CAD室内制图标准。

在进行室内设计制图时，CAD软件的运用已经成为了必不可少的工具。

而在使用CAD软件进行室内制图时，需要遵循一定的标准和规范，以确保制图的准确性和规范性。

本文将介绍CAD室内制图的标准，希望能够帮助大家更好地进行室内设计制图工作。

首先，对于CAD室内制图，我们需要明确图纸的比例尺。

在进行室内设计制图时，一般采用1:50或1:100的比例尺进行绘制。

在选择比例尺时，需要根据实际情况和图纸大小进行合理选择，以确保制图的清晰度和可读性。

其次，对于CAD室内制图，需要合理设置图层。

在进行室内设计制图时，需要将不同的元素设置在不同的图层中，如墙体、门窗、家具等，以便于后续的编辑和管理。

同时，需要对图层进行命名和颜色的设置，以确保图纸的清晰度和易读性。

另外，对于CAD室内制图，需要准确绘制平面布局图。

在进行室内设计制图时，需要将室内空间的布局、墙体、门窗等元素进行准确绘制，以确保设计的准确性和规范性。

同时，需要标注清楚尺寸和距离，以便于后续的施工和使用。

此外，对于CAD室内制图，需要细致绘制立面和剖面图。

在进行室内设计制图时，需要将室内空间的立面和剖面进行细致绘制，以展现室内空间的立体感和细节。

同时，需要标注清楚各个元素的高度和尺寸，以确保设计的准确性和规范性。

最后，对于CAD室内制图，需要添加必要的图例和标注。

在进行室内设计制图时，需要添加必要的图例和标注，以便于他人的理解和使用。

同时，需要标注清楚各个元素的材质、颜色和尺寸，以确保设计的准确性和规范性。

综上所述，CAD室内制图标准是进行室内设计制图的重要指导，遵循这些标准和规范能够帮助我们更好地进行室内设计制图工作。

希望大家能够在实际工作中，严格遵循这些标准和规范，提高室内设计制图的准确性和规范性。

CAD制图标准2009-09-03 12:08一. 图框图框采用竖版形式。

1．图幅与格式幅面代号A0 A1 A2 A3 A4宽度╳长度841╳1189 594╳841 420╳594 297╳420 210╳297图框边距C 10 5A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。

其余图幅图纸均不允许加长。

每个工程图纸目录和修改通知单采用A4，其余应尽量采用A1图幅。

每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。

2．标题栏中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。

标准图框中具备更改区、签字区、名称及代号区组成的标题栏，格式符合规范要求，并作为统一标识不得修改。

3．文件名各专业图纸文件名应设“专业代码图纸流水号”引导。

编号从01，02，03至n，修改次数从A，B，C至Z。

专业名称初步设计图纸专业代码施工图图纸专业代码修改图纸专业代码建筑J-01~n JS-01~n JS-01~n-A~Z结构G-01~n GS-01~n GS-01~n-A~Z给排水S-01~n SS-01~n SS-01~n-A~Z采暖通风空气调节Se-01~n SeS-01~n SeS-01~n-A~Z电气D-01~n DS-01~n DS-01~n-A~Z弱电DX-01~n DXS-01~n DXS-01~n-A~Z动力M-01~n MS-01~n MS-01~n-A~Z4．调用标准图框存放于固定位置，便于随时调用。

种类比例原值比例1:1常规缩小比例1:1 1:5 1:10 1:20 1:50 1:100 1:150 1:200 1:500 1:1000必要时缩小比例1:3 1:4 1:6 1:15 1:25 1:30 1:40 1:60 1:80 1:250 1:300 1:400 1:600二.字体1．中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的红色图框已制成标准图块，任何人不得擅自修改；白色字为可修改字体，汉字统一选用黑体，字高为300mm，高宽比1；数字及英文统一选用HZHT，字高为300mm，高宽比0.8；竖向引注框内各专业如对本图纸有注明，字体统一选用宋体，字高为300mm，高宽比1。

CAD正确制图规范CAD制图规范基本要求1. 所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A. 图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

B. 图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2. 每张图纸须编制图名、图号、比例、时间。

3. 打印图纸按需要、比例出图。

常用制图方式>>>>一、常用比例1:1，1:2，1:3，1:4，1:5，1:6 ，1:101:15，1:20，1:25，1:30，1:40，1:50，1:60，1:801:100，1:150，1:200，1:250，1:300，1:400，1:500>>>>二、线型1. 粗实线：0.3mm1)平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）。

2)室内外立面图的轮廓。

3)建筑装饰构造详图的建筑物表面线。

2. 中实线：0.15-0.18mm1) 平、剖面图中被剖切的次要建筑构造的轮廓线。

2) 室内外平顶、立、剖面图中建筑构配件的轮廓线。

3) 建筑装饰构造详图及构配件详图中一般轮廓线。

3. 细实线：0.1mm填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4. 细虚线：0.1-0.13mm1) 室内平面、顶面图中未剖切到的主要轮廓线。

2) 建筑构造及建筑装饰构配件不可见的轮廓线。

3) 拟扩建的建筑轮廓线。

4) 外开门立面图开门表示方式。

5. 细点划线：0.1-0.13mm中心线、对称线、定位轴线。

6. 细折断线：0.1-0.13mm不需画全的断开界线。

>>>>三、打印出图笔号1-10号线宽设置10号特粗线：1)立面地坪线2)索引剖切符号3)图标上线4)索引图标中表示索引图在本图的短线>>>>四、剖切索引符号1. m：ø12mm(在A0、A1、A2、图纸)2. m：ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A：字高5mm(在A0、A1、A2、图纸) 字高4mm(在A3、A4图纸)5. B-01：字高3mm(在A0、A1、A2、图纸) 字高2.5mm(在A3、A4图纸)6. A为索引图号，B-01为索引图纸号，B-01为“ ”表示索引在本图>>>>五、平、立面索引符号1. m：ø12mm(在A0、A1、A2、图纸)2. m：ø10mm(在A3、A4图纸)3. A1-A4：字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸)4. B-01--B-04：字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸)5. 箭头为视图方向>>>>六、大样图索引大样引出框1. m：ø12mm(在A0、A1、A2图纸)2. m：ø12mm(在A3、A4图纸)3. A：字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸)4. B-01：字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸) >>>>七、图标1. 图名：字高7mm(在A0、A1、A2图纸) 字高5mm(在A3、A4图纸)2. 比例及英文图名：字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸）>>>>八、文字注释1. 引出线为箭头或点，引出线为统一体，由标注命令引线制作。

一、总则室内设计专业制图规则，为了保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求，适应工程建设的需要,制定本标准。

本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格.施工图制图的表达应清晰、完整、统一。

二、制图1。

文件内容说明:要求：绘制单位为毫米,不保留小数；要求所有图面的表达方式均保持一致。

2.图纸表现说明：图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。

3。

注意事项:3.1插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开.3.2注意剖视方向，索引符号指示方向应与剖视方向一致。

3.3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如01 02 03 04 05 06……3。

4同一幅图中，索引序号不得重复.3.5文件完成后，必须将多余图块及设置清除,确保文件空间为最小。

3。

6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7图面与图框内框竖线之间应留一定的距离。

3。

8确保画面均衡、美观、各视图间应按照对应的原则排版。

4。

尺寸标注说明：4.1最外总体尺寸;中间结构尺寸；最内功能尺寸。

4。

2等分尺寸与总体尺寸必须相等,必要时可用EQ表示.4。

3所有标准应在图纸空间视口内以1—1的标注样式标注,必要时可以在图纸空间内标注，不要重复标注。

4.4门缝、抽屉缝、搁板厚度等细节不需要标注。

4.5尺寸标注严禁炸开;严禁小数点。

5。

填充说明:详见《材料填充图例》6.图纸目录编排(图号编号）说明：6。

1图纸目录6。

2设计说明6。

3装饰专业：6.3。

1图纸命名:总平面图———--—ZP区域空间平面图——-P（天花平面图、墙体定位图、地材铺装图、立面索引图)立面图—-——-——E详图-—-—————D（包含剖面图、大样图）6.3。

2图纸顺序：以楼层从下至上为排序原则；每个楼层图纸依次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→区域天花布置图→(区域立面索引图）→立面图→详图。

室内设计图纸规范一、图纸目录编排及图纸内容：1、图纸目录按封面、目录、材料表、施工设计说明、平面天花、立面、剖面节点大样、门窗表的顺序编排。

2、平面图分类如下：原建筑平面图、拆墙图、墙体放线图(砌墙图)、平面布置图、平面家具图、地面铺贴图(地花图)、天花布置图、天花造型尺寸图、天花灯具定位图、灯具连线示意图、强弱电插座示意图（可以把强电、弱电分开）、立面索引图。

(有些项目可以没有拆墙图；有些项目的天花布置图、天花造型尺寸图可以合为一张图)注：如果出现分平面图的时候，总平面图只分原建筑平面图、总拆墙图、总墙体放线图、总平面布置图、总天花布置图、其它内容的图纸不再编总图，只表现在分平面图。

A、原建筑平面图主要表现原建筑的平面图或现场平面数据图，内容有：隔墙、隔断、门洞窗洞或门窗尺寸及拆墙内容及尺寸。

B、拆墙图主要根据设计要求拆除原墙体、隔断等，把要拆除的进行尺寸定位及文字说明。

C、墙体放线图主要表现重新隔墙或隔断的尺寸图，内容有：隔墙材料说明、隔断高度、隔墙或隔断尺寸、门窗编号（在图例中表示出门窗的宽度和高度）。

D、平面布置图主要表现空间分隔、家具布置、落地灯及壁灯、洁具布局、窗帘等。

(要出现空间名称、中英文互译、面积、标高及个别空间的尺寸说明和文字说明)。

E、平面家具图主要表现家私、落地灯及壁灯、洁具等编号及定位尺寸。

(要有一个统一定位的起点)F、地面铺贴图主要表现地面材料的铺贴方式、铺贴起点及方向、拼花样式、尺寸及标明材料，地面高差(标高)、剖面索引。

G、天花布置图主要表现天花的材料及标高，造型剖面索引。

如果空间太小及内容不多，天花造型尺寸图及天花灯具定位图可以合并到此图。

(要有图例说明)H、天花造型尺寸图主要表现天花造型尺寸及标高、空调给排风口等其它天花设备的定位。

(要有图例说明)I、天花灯具定位图主要表现天花所有的灯具定位尺寸、灯具编号。

(要有图例说明)J、灯具连线示意图主要表现灯具的控制方式及开关的定位。
