上海煤气2019年第4期〈〈 17天然气储配站罐区的重大危险源识别与风险控制重庆万州燃气有限公司 魏 彬 苏长远摘要：基于重大危险源评价方法，分析天然气储配站储罐区的固有危险性和危险抵消因素，对重大危险源进行风险分析和评价，最终得出储气区的危险等级为4级，控制能力等级为C 级，控制能力和危险等级相匹配，储气区的安全风险可控的结论。
提出管理措施和建议，为今后类似的储配站的建设、维护管理等有借鉴意义。
关键词：天然气 储配站 重大危险源 风险辨识 风险控制作为城镇燃气运转枢纽的天然气储配站，担负着接收上游来气、储气调峰、调压计量和配气等功能。
它的安全状况好坏往往决定着整个城市燃气供应系统是否能够实现安全平稳供气。
为保证天然气储配站，尤其是其储罐区的安全运行，需对其进行重大危险源识别、风险评价及控制，即通过风险评价找出控制点，并采取对应的安全管理措施。
1 重大危险源风险评价法介绍重大危险源风险评价法是基于大量的火灾和危险化学品泄漏燃烧爆炸事故等基础上的统计分析。
根据评价单元材料的危害性和工艺设备的危险性，分析事故的原因，评估事故的影响范围及可能造成的人员伤亡和经济损失，并找到预防和控制管理措施。
易燃、易爆、有毒重大危险源评价方法是国家经贸委安全科学技术研究中心《易燃、易爆、有毒重大危险源辨识评价技术研究》“八五”国家科技攻关中提出的风险评价方法，其中提出得重大危险源风险评价指标体系，如图1所示。
图1 重大危险源风险评价指标体系重大危险源的评价分为固有危险性评价和现实危险性评价。
后者是在前者的基础上考虑各种危险性的抵消因子，它们反映了人在控制事故发生和控制事故后果扩大方面的主观能动作用。
固有危险性评价分为事故易发性评价和事故严重度评价。
事故易发性取决于危险物质事故易发性与工艺过程危险性的耦合。
评价数学模型为：()()()∏∑∑===⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧=31212111121111A k k n i mj j ij i -B B B W B (1)式中：A ——现实危险性；(B 111)i ——第i 种物质危险性的评价值； (B 112)j ——第j 种工艺危险性的评价值； W ij ——第j 种工艺与第i 种物质危险性的相关系数；B 12——事故严重度的评价值；B 21——工艺、设备、容器、建筑结构抵消因子；B 22——人员素质抵消因子； B 23——安全管理抵消因子。

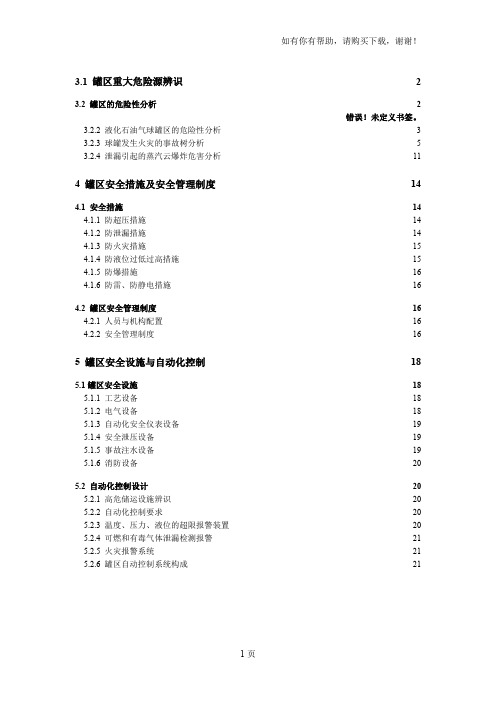

3.1 罐区重大危险源辨识 23.2 罐区的危险性分析 2错误！未定义书签。
3.2.2 液化石油气球罐区的危险性分析 3 3.2.3 球罐发生火灾的事故树分析 5 3.2.4 泄漏引起的蒸汽云爆炸危害分析114 罐区安全措施及安全管理制度144.1 安全措施14 4.1.1 防超压措施14 4.1.2 防泄漏措施14 4.1.3 防火灾措施15 4.1.4 防液位过低过高措施15 4.1.5 防爆措施16 4.1.6 防雷、防静电措施164.2 罐区安全管理制度16 4.2.1 人员与机构配置16 4.2.2 安全管理制度165 罐区安全设施与自动化控制185.1罐区安全设施18 5.1.1 工艺设备18 5.1.2 电气设备18 5.1.3 自动化安全仪表设备19 5.1.4 安全泄压设备19 5.1.5 事故注水设备19 5.1.6 消防设备205.2 自动化控制设计20 5.2.1 高危储运设施辨识20 5.2.2 自动化控制要求20 5.2.3 温度、压力、液位的超限报警装置20 5.2.4 可燃和有毒气体泄漏检测报警21 5.2.5 火灾报警系统21 5.2.6 罐区自动控制系统构成21第3章 罐区重大危险源辨识及危险性分析3.1 罐区重大危险源辨识根据《危险化学品重大危险源辨识》(GB18218-2009)规定：液化石油气的临界量为50t 。
F v n Wf⨯⨯⨯=ρ (3-1)式中：F ——充装系数， V ——气瓶容积，L ；n ——罐区的球罐数，ρ——充装气体密度，kg/L ；f W ——罐区所有球罐的储存量，kg 。
经公式（3-1）计算，t Wf3132=根据《江苏省重大危险源监督管理暂行规定》规定，达到或高于标准所列临界值的15倍或以上；达到或高于标准所列临界值的10倍或以上、15倍以内； 达到或高于标准所列临界值的5倍或以上、10倍以内； 达到标准所列临界值或高于其5倍以下 因此此罐区属于一级重大危险源。
企业生产安全风险辨识与评估5.1 企业生产安全危险源与隐患情况1.企业生产安全危险源与隐患情况当前在工业商贸领域发生的事故多为机械伤害、物体打击和触电等，由于每起事故所造成的后果较轻微，一般不会引发较大安全风险。
但是，XXXXX镇的许多生产加工企业涉及喷涂喷漆作业、高温熔融作业、危化品生产和使用，使用大量易燃易爆物品，产生爆炸性混合气体的作业场所等，容易发生火灾爆炸，从而造成重大人员伤亡和经济损失，是需要非常密切关注的风险源。
同时，XXXXX镇存在生产过程中涉粉类企业，容易发生粉尘爆炸事故，造成重大人员伤亡和经济损失。
喷涂工艺过程中主要存在问题：前处理过程涉及含有酸性化学品，人体接触有灼伤皮肤的可能。
前处理后、喷涂后均要进入烘烤炉进行烘烤、固化处理，如人体接触高温（160℃）左右的工件表面会引发皮肤灼烫事故；使用的烘烤炉装置，其加热源为天然气，如管路泄漏或未按操作规程进行开炉和关炉引发燃气积聚、遇明火或其它点火源，在一定的条件下可能引发火灾、爆炸事故，或衍生中毒与窒息等风险。
对喷涂的相关设备检维修操作、高低压配电装置中如工作人员大意、注意力不集中、设备金属外壳未有效接地，容易发生触电、高处坠落等伤亡事故。
喷漆、烤漆及油墨丝印等场所使用的电气设施若不防爆，车间内挥发的易燃易爆物质浓度超过爆炸极限，遇火源、电器火花、高温物体等均有火灾、爆炸危险。
喷涂、丝印、清洗工序场所通风不良，排风设备故障，溶剂蒸气浓度可能过度积聚，遇电气设施发生火花、明火、雷电等引火源，也可能引发火灾。
人员操作失误、违章指挥和管理缺陷等可能产生其它伤害。
作业过程中挥发的溶剂对人体具有一定的毒害性，可引发中毒与窒息伤害，修边岗位还可能产生机械伤害、噪声、粉尘等危害。
涉爆粉尘企业主要存在问题：（1）厂区选址布局存在先天不足。
①涉及粉尘的厂房、车间和收尘装置的选址不合理，如厂房上方有高压线通过、周边的民用建筑或其他厂房建筑的防火间距不足，未设置干燥通风且远离火源的粉尘存放场所。
1环境最新资料，WORD文档，可编辑修改】1.1重大危险源辨识及评价等级确定根据《建设项目环境风险评价技术导则》( HJ/T169-2004 )和《危险化学品重大危险源辨识》(GB18218-2009)长期或短期生产、加工、运输、使用或贮存危险物质，且危险物质的数量等于或超过临界量的功能单元”定为重大危险源。
对照附录A中相关物质辨识标准以及《危险化学品重大危险源辨识》( GB18218-2009 )中规定的重大危险源物质，拟建项目涉及的浓硫酸属于危险化学品，但是浓硫酸储罐长 2.6m、直径2m,储存量为10t，浓硫酸不属于重大危险源。
考虑到项目原料浓硫酸具有一定的腐蚀性，本次环评以浓硫酸作为环境危险源进行风险评价。
该项目风险评价工作等级为二级，评价范围为以危险装置为中心半径3km圆形范围内。
风险评价范围内村庄分布情况见表1-2，风险评价范围及敏感目标分布见图1-1。
1.2物质危险性识别硫酸为无色透明的油状液体，能与水以任何比例混合放岀大量热。
浓硫酸具有极强的脱水性。
硫酸的腐蚀性极强，其酸雾刺激和灼烧上呼吸道粘膜，损害肺脏，溅到皮肤、眼内引起严重的灼伤。
其理化性质见下表。
124风险单元识别生产过程中设备管道、弯曲连接、阀门、泵、储罐等均有可能导致物质的释放与泄漏，发生火灾或爆炸事故。
根据对环境风险物质的筛选和工艺流程确定风险单元主要为：（1）原料运输过程；（2）液体输送过程；（3）原料储存过程；本项目风险类型主要为泄漏。
不考虑自然灾害引起的风险事故。
1.3源项分析1.3.1 事故风险源分析本项目碳化硅刃料生产过程中使用少量的硫酸，原料和产品除了浓硫酸具有一定的腐蚀性外，其他原材料均为无毒物质。
碳化硅切割刃料为新兴行业，全国类似的企业不多，建厂时间均较短，根据类似生产企业的调查，如平顶山易成碳化硅制品有限公司和河南新大新材料股份有限公司，建厂之后均未发生过硫酸泄漏事故。
硫酸泄漏事故发生在贮存区及生产区设备、管道等，主要造成厂区局部污染。

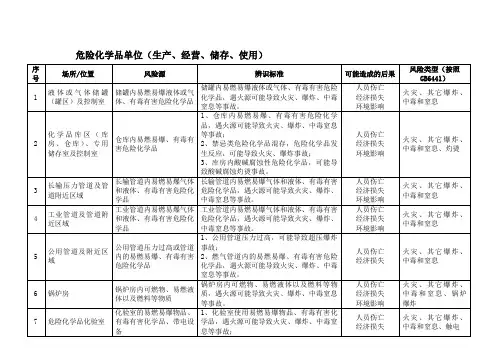

潜江市永安药业股份有限公司重大危险源辨识、分级一、重大危险源辨识（一）危险化学品重大危险源辨识危险化学品重大危险源是指长期地或临时地生产、加工、使用或储存危险化学品，且危险化学品的数量等于或超过临界量的单元。
适用于危险化学品的生产、使用、储存和经营等各企业或组织。
本公司牛磺酸事业部、环氧乙烷事业部的生产、储存过程中涉及的物料情况如下：原辅料：1、牛磺酸事业部：浓硫酸、30%液碱、液氨、环氧乙烷、硫磺2、环氧乙烷事业部：乙醇、液化气、乙烯、氧气、二氯乙烷、碳酸钾、氢氧化钠、五氧化二钒、硼酸中间产物：1、牛磺酸事业部：2、环氧乙烷事业部：乙烯、乙醛、甲醛、二氧化碳产品：牛磺酸、亚硫酸钠、环氧乙烷副产品：1、牛磺酸事业部：硫酸钠2、环氧乙烷事业部：乙二醇辅助过程：氮气置换系统需用的氮气（压缩的）、仪表用空气（压缩的）、制冷过程中氟利昂R22。
其中涉及的危险化学品有：浓硫酸、30%液碱、液氨、环氧乙烷、硫磺、乙醇、液化气、乙烯、氧气、乙二醇、甲醛、乙醛、二氧化碳、二氯乙烷、碳酸钾、五氧化二钒、硼酸。
根据《危险化学品重大危险源辨识》（GB 18218-2009），列入危险化学品重大危险源辨识范围的物质为：液氨、环氧乙烷、乙烯、二氯乙烷、液化气、乙醇、甲醛、氧气。
根据本公司特点，将公司两个生产事业部划分为环氧乙烷生产装置区、环氧乙烷事业部储存罐区及牛磺酸事业部原料储存区三个单元。
1.环氧乙烷生产装置区：危险化学品临界量及实际存在量一览表由此可见，危险化学品实际存在量小于其临界量，因此，环氧乙烷生产装置区单元危险化学品不构成重大危险源。
2.环氧乙烷储存罐区单元该单元有：乙醇储罐2台（2370m3/台），乙烯储罐1台（3000m3/台），液化气储罐1台（200m3/台），环氧乙烷储罐2台（200m3/台）。
其中储罐装填系数均取0.85，乙醇比重0.79、乙烯比重0.61、液化气比重0.58、环氧乙烷0.87.因此，正常情况下各种物质储量为：乙醇储罐：2370×2×0.85×0.79＝3180吨；乙烯储罐：3000×0.85×0.61=1555吨；液化气储罐：200×0.85×0.58=98吨；环氧乙烷储罐：200×2×0.85×0.87=295吨危险化学品临界量及实际存在量一览表由此可见，危险化学品实际存在量大于其临界量，因此，环氧乙烷事业部储存罐区单元危险化学品已构成重大危险源，构成重大危险源的物质为：乙醇、液化气、乙烯及环氧乙烷。
