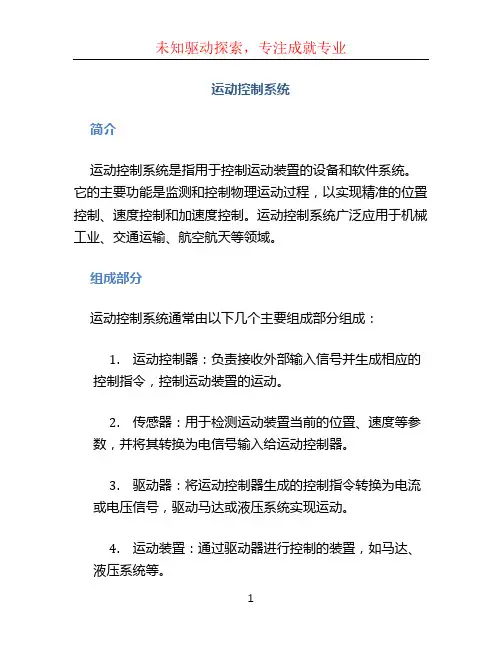

运动控制系统剖析

运动控制系统简介运动控制系统是指用于控制运动装置的设备和软件系统。

它的主要功能是监测和控制物理运动过程，以实现精准的位置控制、速度控制和加速度控制。

运动控制系统广泛应用于机械工业、交通运输、航空航天等领域。

组成部分运动控制系统通常由以下几个主要组成部分组成：1.运动控制器：负责接收外部输入信号并生成相应的控制指令，控制运动装置的运动。

2.传感器：用于检测运动装置当前的位置、速度等参数，并将其转换为电信号输入给运动控制器。

3.驱动器：将运动控制器生成的控制指令转换为电流或电压信号，驱动马达或液压系统实现运动。

4.运动装置：通过驱动器进行控制的装置，如马达、液压系统等。

5.人机界面：为用户提供与运动控制系统进行交互的方式，包括显示器、键盘、触摸屏等。

工作原理运动控制系统的工作原理可以概括为以下几个步骤：1.传感器感知：传感器感知运动装置的当前状态，如位置、速度等参数，并将其转换为电信号。

2.控制指令生成：运动控制器接收传感器的电信号，根据预设的控制算法生成相应的控制指令。

3.控制指令传递：运动控制器将控制指令传递给驱动器，驱动器根据指令转换为适当的信号来驱动运动装置。

4.运动实现：驱动器通过输出的信号驱动运动装置实现预设的运动控制，如位置控制、速度控制等。

5.反馈控制：传感器继续感知运动装置的状态，并将其反馈给运动控制器，实现闭环控制。

应用领域运动控制系统广泛应用于各个领域，下面介绍其中几个典型的应用领域。

1.工业自动化：运动控制系统在机械工业中广泛应用，如印刷、包装、机械加工等领域。

它可以实现自动化生产线的高精度运动控制，提高生产效率和产品质量。

2.交通运输：运动控制系统在交通运输领域的应用包括船舶、飞机和汽车等。

它可以实现对交通工具的准确操控，提高运输安全性和效率。

3.医疗器械：运动控制系统在医疗器械领域的应用包括手术机器人、医疗影像设备等。

它可以实现高精度的运动控制，帮助医生进行精确的手术操作和诊断。

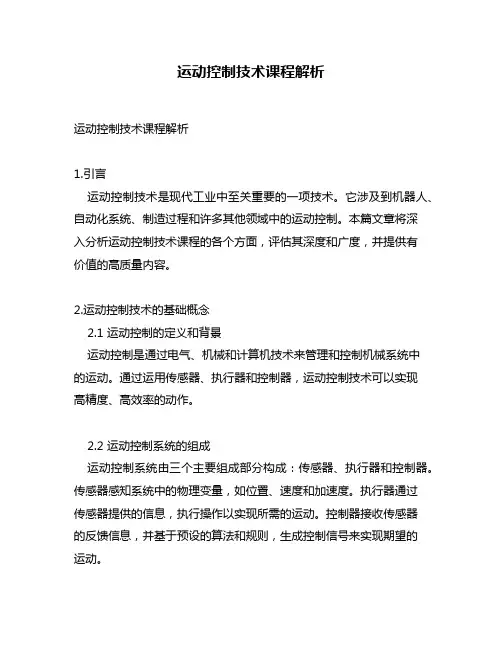

运动控制技术课程解析运动控制技术课程解析1.引言运动控制技术是现代工业中至关重要的一项技术。

它涉及到机器人、自动化系统、制造过程和许多其他领域中的运动控制。

本篇文章将深入分析运动控制技术课程的各个方面，评估其深度和广度，并提供有价值的高质量内容。

2.运动控制技术的基础概念2.1 运动控制的定义和背景运动控制是通过电气、机械和计算机技术来管理和控制机械系统中的运动。

通过运用传感器、执行器和控制器，运动控制技术可以实现高精度、高效率的动作。

2.2 运动控制系统的组成运动控制系统由三个主要组成部分构成：传感器、执行器和控制器。

传感器感知系统中的物理变量，如位置、速度和加速度。

执行器通过传感器提供的信息，执行操作以实现所需的运动。

控制器接收传感器的反馈信息，并基于预设的算法和规则，生成控制信号来实现期望的运动。

3.运动控制技术的应用领域3.1 工业自动化运动控制技术在工业自动化领域具有广泛的应用。

它可以用于机器人控制、生产线控制和物流系统控制等。

3.2 制造业与加工运动控制技术在制造业中可以提高生产效率和产品质量。

通过精确的运动控制，可以实现高速加工、精密切割和精确定位等操作。

3.3 医疗领域在医疗领域，运动控制技术被广泛应用于手术机器人和康复设备等。

它可以帮助医生完成精确的手术操作，同时提高患者的康复效果。

4.运动控制技术课程的学习内容4.1 控制理论基础学习运动控制技术的第一步是掌握控制理论的基础知识。

包括反馈控制、开环控制、PID控制器和状态空间等。

4.2 传感器与执行器学习运动控制技术需要了解各种传感器和执行器的工作原理和应用。

位置传感器、速度传感器、伺服电机和步进电机等。

4.3 运动控制算法学习运动控制技术还需要了解运动控制算法，如位置控制、速度控制和力控制。

这些算法用于生成控制信号，以实现所需的运动。

5. 运动控制技术的挑战与前景5.1 挑战运动控制技术面临一些挑战，如精度要求高、实时性要求高和对控制系统的性能要求高等。

运动控制系统原理及应用运动控制系统是指通过控制器对运动设备进行控制，实现运动控制的系统。

它是现代工业自动化的重要组成部分，广泛应用于机械加工、自动化生产线、机器人、航空航天等领域。

本文将介绍运动控制系统的原理及应用。

一、运动控制系统的原理运动控制系统的原理是通过控制器对运动设备进行控制，实现运动控制。

控制器通常由控制器主板、输入输出模块、通信模块、电源模块等组成。

输入输出模块用于接收传感器信号和控制执行器，通信模块用于与上位机通信，电源模块用于为控制器提供电源。

运动控制系统的控制方式有开环控制和闭环控制两种。

开环控制是指控制器根据预设的运动参数直接控制执行器，不考虑实际运动情况。

闭环控制是指控制器通过传感器反馈实际运动情况，根据反馈信号调整控制参数，实现精确控制。

二、运动控制系统的应用1. 机械加工运动控制系统在机械加工中的应用非常广泛，可以实现高精度的加工。

例如，数控机床通过运动控制系统控制刀具的运动轨迹，实现高精度的加工。

另外，运动控制系统还可以应用于激光切割、电火花加工等领域。

2. 自动化生产线运动控制系统在自动化生产线中的应用也非常广泛。

例如，自动化装配线通过运动控制系统控制机械臂的运动，实现自动化装配。

另外，运动控制系统还可以应用于自动化包装、自动化检测等领域。

3. 机器人运动控制系统是机器人的核心控制系统，可以实现机器人的运动控制、路径规划、力控制等功能。

例如，工业机器人通过运动控制系统控制机械臂的运动，实现自动化生产。

另外，运动控制系统还可以应用于服务机器人、医疗机器人等领域。

4. 航空航天运动控制系统在航空航天领域中的应用也非常广泛。

例如，飞行控制系统通过运动控制系统控制飞机的姿态、速度等参数，实现飞行控制。

另外，运动控制系统还可以应用于卫星控制、火箭发射等领域。

运动控制系统是现代工业自动化的重要组成部分，广泛应用于机械加工、自动化生产线、机器人、航空航天等领域。

随着科技的不断发展，运动控制系统的应用将会越来越广泛。

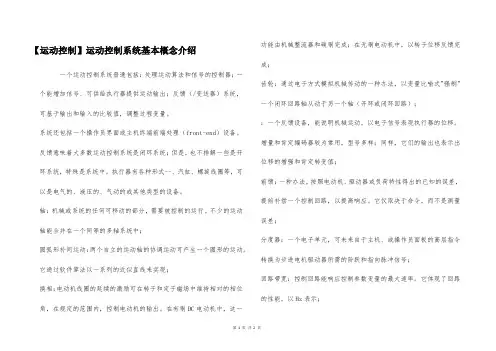

【运动控制】运动控制系统基本概念介绍一个运动控制系统普通包括：处理运动算法和信号的控制器；一个能增加信号、可供给执行器提供运动输出；反馈（/变送器）系统，可基于输出和输入的比较值，调整过程变量。

系统还包括一个操作员界面或主机终端前端处理（front-end）设备。

反馈意味着大多数运动控制系统是闭环系统；但是，也不排解一些是开环系统，特殊是系统中。

执行器有各种形式--、汽缸、螺旋线圈等，可以是电气的、液压的、气动的或其他类型的设备。

轴：机械或系统的任何可移动的部分，需要被控制的运行。

不少的运动轴能合并在一个同等的多轴系统中；圆弧形补间运动：两个自立的运动轴的协调运动可产生一个圆形的运动。

它通过软件算法以一系列的近似直线来实现；换相：电动机线圈的延续的激励可在转子和定子磁场中维持相对的相位角，在规定的范围内，控制电动机的输出。

在有刷DC电动机中，这一功能由机械整流器和碳刷完成；在无刷电动机中，以转子位移反馈完成；齿轮：通过电子方式模拟机械传动的一种办法，以变量比喻式"强制"一个闭环回路轴从动于另一个轴（开环或闭环回路）；：一个反馈设备，能说明机械运动，以电子信号表现执行器的位移。

增量和肯定编码器较为常用，型号多样；同样，它们的输出也表示出位移的增强和肯定转变值；前馈：一种办法，按照电动机、驱动器或负荷特性得出的已知的误差，提前补偿一个控制回路，以提高响应。

它仅取决于命令，而不是测量误差；分度器：一个电子单元，可未来自于主机、或操作员面板的高层指令转换为步进电机驱动器所需的阶跃和指向脉冲信号；回路带宽：控制回路能响应控制参数变量的最大速率。

它体现了回路的性能，以Hz表示；第1页共2页。

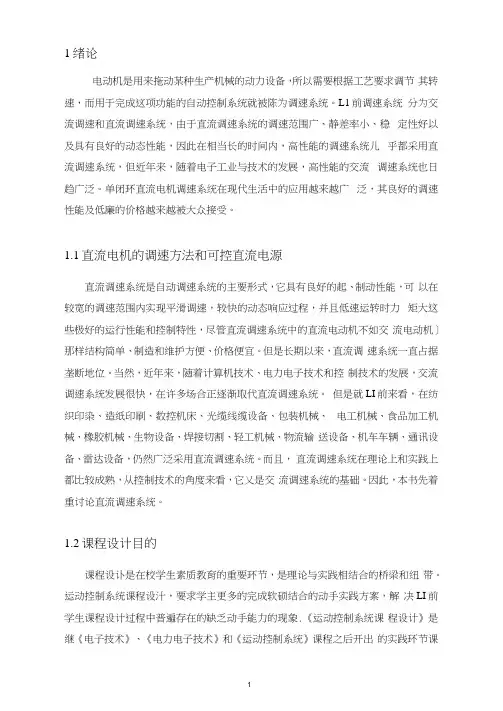

1绪论电动机是用来拖动某种生产机械的动力设备，所以需要根据工艺要求调节其转速，而用于完成这项功能的自动控制系统就被陈为调速系统。

L1前调速系统分为交流调速和直流调速系统，由于直流调速系统的调速范围广、静差率小、稳定性好以及具有良好的动态性能，因此在相当长的时间内，高性能的调速系统儿乎都采用直流调速系统，但近年来，随着电子工业与技术的发展，高性能的交流调速系统也日趋广泛。

单闭环直流电机调速系统在现代生活中的应用越来越广泛，其良好的调速性能及低廉的价格越来越被大众接受。

1.1直流电机的调速方法和可控直流电源直流调速系统是自动调速系统的主要形式，它具有良好的起、制动性能，可以在较宽的调速范围内实现平滑调速，较快的动态响应过程，并且低速运转时力矩大这些极好的运行性能和控制特性，尽管直流调速系统中的直流电动机不如交流电动机］那样结构简单、制造和维护方便、价格便宜。

但是长期以来，直流调速系统一直占据垄断地位。

当然，近年来，随着计算机技术、电力电子技术和控制技术的发展，交流调速系统发展很快，在许多场合正逐渐取代直流调速系统。

但是就LI前来看，在纺织印染、造纸印刷、数控机床、光缆线缆设备、包装机械、电工机械、食品加工机械、橡胶机械、生物设备、焊接切割、轻工机械、物流输送设备、机车车辆、通讯设备、雷达设备，仍然广泛采用直流调速系统。

而且，直流调速系统在理论上和实践上都比较成熟，从控制技术的角度来看，它乂是交流调速系统的基础。

因此，本书先着重讨论直流调速系统。

1.2课程设计目的课程设讣是在校学生素质教育的重要环节，是理论与实践相结合的桥梁和纽带。

运动控制系统课程设汁，要求学主更多的完成软硕结合的动手实践方案，解决LI前学生课程设计过程中普遍存在的缺乏动手能力的现象.《运动控制系统课程设计》是继《电子技术》、《电力电子技术》和《运动控制系统》课程之后开出的实践环节课程，其U的和任务是训练学生综合运用已学课程电子技术基础、电力电子技术、运动控制系统的基本知识，独立进行运动控制系统应用技术和开发 工作,掌握运动控制系统设讣、调试和应用电路设计、分析及调试检测。

运动控制系统的组成运动控制系统是指通过控制电机、伺服电机、步进电机等执行器，实现机械运动的系统。

它由多个组成部分构成，下面将逐一介绍。

1. 控制器控制器是运动控制系统的核心部分，它负责接收来自传感器的反馈信号，计算出控制信号，再将信号发送给执行器。

控制器的种类有很多，常见的有PLC、单片机、DSP等。

2. 传感器传感器是用来感知机械运动状态的装置，它可以将机械运动转化为电信号，再通过控制器进行处理。

常见的传感器有编码器、光电开关、压力传感器等。

3. 电机电机是运动控制系统中最常用的执行器，它可以将电能转化为机械能，实现机械运动。

常见的电机有直流电机、交流电机、步进电机、伺服电机等。

4. 驱动器驱动器是用来控制电机运动的装置，它可以将控制信号转化为电能，再通过电机实现机械运动。

常见的驱动器有直流电机驱动器、交流电机驱动器、步进电机驱动器、伺服电机驱动器等。

5. 机械结构机械结构是运动控制系统中最基础的部分，它由各种机械零件组成，用来实现机械运动。

常见的机械结构有滑动轨道、旋转轴、传动装置等。

6. 人机界面人机界面是用来与运动控制系统进行交互的装置，它可以显示机械运动状态、控制参数等信息，同时也可以接收操作者的指令。

常见的人机界面有触摸屏、键盘、鼠标等。

7. 通信接口通信接口是用来与其他设备进行数据交换的装置，它可以将控制信号、反馈信号等信息传输给其他设备，同时也可以接收其他设备的指令。

常见的通信接口有串口、以太网口、CAN总线等。

运动控制系统由控制器、传感器、电机、驱动器、机械结构、人机界面和通信接口等多个组成部分构成。

每个部分都有其独特的功能和作用，只有将它们合理地组合起来，才能实现高效、稳定的机械运动。

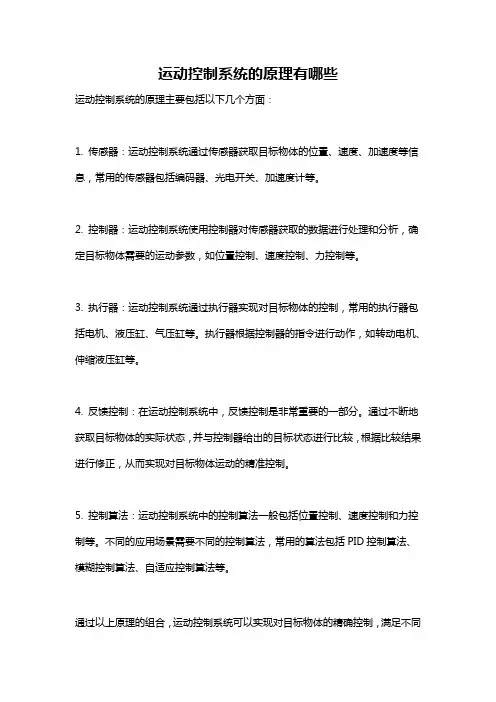

运动控制系统的原理有哪些
运动控制系统的原理主要包括以下几个方面：
1. 传感器：运动控制系统通过传感器获取目标物体的位置、速度、加速度等信息，常用的传感器包括编码器、光电开关、加速度计等。

2. 控制器：运动控制系统使用控制器对传感器获取的数据进行处理和分析，确定目标物体需要的运动参数，如位置控制、速度控制、力控制等。

3. 执行器：运动控制系统通过执行器实现对目标物体的控制，常用的执行器包括电机、液压缸、气压缸等。

执行器根据控制器的指令进行动作，如转动电机、伸缩液压缸等。

4. 反馈控制：在运动控制系统中，反馈控制是非常重要的一部分。

通过不断地获取目标物体的实际状态，并与控制器给出的目标状态进行比较，根据比较结果进行修正，从而实现对目标物体运动的精准控制。

5. 控制算法：运动控制系统中的控制算法一般包括位置控制、速度控制和力控制等。

不同的应用场景需要不同的控制算法，常用的算法包括PID控制算法、模糊控制算法、自适应控制算法等。

通过以上原理的组合，运动控制系统可以实现对目标物体的精确控制，满足不同
应用场景的需求。

机械工程中的运动控制系统机械工程是一门综合性的学科，它涉及到各种机械设备的设计、制造和运行。

在机械设备中，运动控制系统起着至关重要的作用。

本文将探讨机械工程中的运动控制系统，介绍其原理和应用。

一、运动控制系统的定义和组成运动控制系统是指通过对机械设备的运动进行控制，实现特定的运动要求和功能。

它由传感器、执行机构、控制器和人机界面等组成。

传感器是运动控制系统的重要组成部分，它能够感知机械设备的运动状态和位置信息，并将其转化为电信号。

常见的传感器包括编码器、位移传感器和力传感器等。

执行机构是运动控制系统的执行部分，它能够根据控制信号产生相应的运动。

常见的执行机构包括电机、液压缸和气动马达等。

控制器是运动控制系统的核心部分，它接收传感器的信号，并根据预设的控制算法产生相应的控制信号，驱动执行机构实现所需的运动。

控制器可以是硬件控制器，也可以是软件控制器。

人机界面是运动控制系统与操作人员之间的交互界面，它能够显示设备的运动状态和参数，并接收操作人员的指令。

常见的人机界面包括触摸屏和键盘等。

二、运动控制系统的原理和工作方式运动控制系统的原理是通过对传感器信号的处理和控制信号的生成，实现对机械设备运动的精确控制。

其工作方式可以分为开环控制和闭环控制两种。

开环控制是指根据预设的控制信号直接驱动执行机构，而不考虑实际运动状态的控制方式。

这种控制方式简单、成本低，但无法对运动过程中的干扰和误差进行补偿，控制精度较低。

闭环控制是指通过传感器感知机械设备的实际运动状态，将其与预设的控制信号进行比较，并根据比较结果调整控制信号的控制方式。

这种控制方式可以对运动过程中的干扰和误差进行补偿，提高控制精度。

三、运动控制系统的应用领域运动控制系统广泛应用于各个领域的机械设备中，例如自动化生产线、机器人、数控机床和航空航天设备等。

在自动化生产线中，运动控制系统能够实现对产品的定位、分拣和装配等操作，提高生产效率和质量。

在机器人领域，运动控制系统是机器人实现各种动作和任务的关键。

运动控制系统的概念
运动控制（Motion Control）是自动化技术中的部分内容，是指让系统中的可动部分以可控制的方式移动的系统或子系统。

运动控制系统包括运动控制器（Motion Controller）、驱动器（Driver）、电机（Motor），可以是没有反馈信号的开环控制，也可以带有反馈信号的闭环控制，闭环控制也分为全闭环和半闭环控制。

控制器是可以产生控制目标（理想的输出或运动曲线），或是闭环控制系统中需要根据反馈信号运算调整执行速度和位置的器件。

驱动器是可以将控制器的控制信号转换为提供给电机能量的器件。

电机是实际使物体移动的装置，是运动控制的执行端。

执行端还包含编码器、减速机、导轨丝杆等机械装置。

分类
1、开环控制系统
控制器传输信号给驱动器，驱动器驱动电机运动，驱动器和控制器都无法知道电机是否达到预期的动作，典型的步进电机和风扇控制系统，是属于开环控制。

2、半闭环控制系统
对控制要求更准确的系统，在电机侧增加测量器件（如旋转编码器)，反馈信号进入驱动器和控制器中，让驱动器或控制器根据反馈调整电机的动作，使实际与命令的误差降到最小，如普通伺服电机控制系统。

3、全闭环控制系统
需要比半闭环更精准的运动系统，在执行端增加直线编码器，直接测量运动的实际位置，使执行更加准确，如直线电机控制系统。

简述运动控制系统的组成运动控制系统，这个名字听起来可能有点高大上，但其实它就像一台精密的机器，让我们的日常生活变得更加便捷。

想象一下，咱们的生活就像一场精彩的舞台剧，运动控制系统就是那个默默无闻的导演，指挥着所有的演员，确保每个动作都能完美地呈现出来。

运动控制系统的组成大致可以分为几部分，今天就来聊聊这些“幕后英雄”。

最重要的得是传感器。

传感器就像是这部舞台剧中的观察员，它们用自己的“眼睛”和“耳朵”捕捉周围的一切信息。

想想看，假如没有它们，演员们怎么能知道观众的反应呢？传感器有很多种，温度传感器、压力传感器、光电传感器等等，它们能够实时监测环境变化，确保整个系统能根据实际情况进行调整。

这就像一个人走路时，不停地调整自己的步伐，以便更好地避开路上的小石子。

哎呀，跌倒可就尴尬了，谁愿意让自己丢脸呢？接下来得说说控制器。

控制器就像是这场戏的指挥家，负责调配各个部分的合作。

想象一下，乐队演奏时，指挥家要指挥乐手们的节奏和音调，不然那简直是一团乱麻。

控制器接收到传感器的信息后，会进行分析，然后发出指令，让系统做出反应。

比如说，如果温度传感器感受到温度过高，控制器就会指挥风扇开启，给大家降降温。

就像夏天时，谁不想在空调下待着，舒服得很呢？然后，咱们还有执行器。

执行器就像是那些在舞台上认真表演的演员，它们负责实际执行控制器发来的指令。

执行器的种类也多得很，有电机、气缸等等。

比如说，想让机器臂动一动，执行器就会接到指令，开始转动，就像一个演员在舞台上挥舞手臂，生动又形象。

每个执行器都有自己的“个性”，有的快速、有的稳重，但无论怎样，它们都是为了把指令完美呈现出来。

还有一种重要的组件就是人机界面。

人机界面就像是演员和观众之间的桥梁，让咱们能更好地理解舞台上的每一个瞬间。

通过这套系统，操作人员可以直观地看到传感器反馈的信息，也能发出指令给控制器。

这个界面通常是图形化的，简单明了，让人一看就懂，真是个贴心的小帮手。

运动控制系统的结构及其特点1.引言1.1 概述概述是文章的开头部分，用于介绍运动控制系统的基本概念和背景信息。

在运动控制系统中，传感器和执行器通过控制器和算法来实现对运动过程的监测和控制。

本文将详细介绍运动控制系统的结构和特点。

首先，我们将介绍运动控制系统的基本结构。

该系统由传感器、执行器、控制器和算法组成。

传感器负责采集运动系统的状态信息，例如位置、速度、加速度等。

执行器根据控制信号将运动系统带到期望的位置、速度或加速度。

控制器负责接收传感器采集到的数据，经过算法处理后产生控制信号，控制执行器的动作实现运动目标。

其次，我们将探讨运动控制系统的特点。

实时性是运动控制系统的重要要求之一。

在许多应用场景中，运动控制系统需要快速响应传感器数据，并产生相应的控制信号，以实现精确控制。

此外，运动控制系统还需要具备精确性。

精确性要求系统能够准确控制运动过程中的位置、速度和加速度等参数，以满足特定的运动需求。

通过对运动控制系统的结构和特点的介绍，我们可以更好地理解和应用这一技术。

在接下来的章节中，我们将详细讨论运动控制系统的各个组成部分，并深入探讨其工作原理和应用场景。

通过深入研究运动控制系统，我们可以更好地应用这一技术，推动工业自动化和智能化的发展。

1.2 文章结构文章结构本文主要介绍了运动控制系统的结构及其特点。

文章分为引言、正文和结论三个部分。

引言部分概述了运动控制系统的基本概念，并对文章的结构和目的进行了说明。

正文部分分为两个小节，分别介绍了运动控制系统的结构和特点。

2.1 运动控制系统的结构部分详细介绍了运动控制系统的组成部分。

其中包括传感器和执行器以及控制器和算法两个方面。

传感器和执行器是实现运动控制系统的关键部分，传感器用于感知物体或系统的状态变化，而执行器则用于实现对物体或系统的控制。

控制器和算法负责对传感器获取的数据进行处理和分析，并产生相应的控制信号，控制物体或系统的运动。

2.2 运动控制系统的特点部分主要介绍了运动控制系统具有的特点。

运动控制系统的主要组成部分有哪些?按照伺服机构的能源供给方式来划分，运动控制系统可以分为电动控制系统、气动控制系统和液压控制系统三种。

其中，液压伺服机构和气动伺服机构适用于要求防爆且输出力矩较大，控制精度要求较低的场合。

近年来，随着大功率力矩电机的出现，电动伺服机构的应用范围得到了进一步的拓展。

按照被控制量的性质来划分，运动控制系统可以分为位置控制系统、速度控制系统、加速度控制系统、同步控制系统、力矩控制系统等类型。

位置控制是将负载从某一确定的空间位置按照一定的轨迹移动到另一空间的位置，例如数控机床、搬运机械手和工业机器人。

速度控制和加速度控制是使负载按照某一确定的速度曲线进行运动，例如电梯通过速度和加速度调节实现平稳升降和平层。

很多速度控制系统的控制目标也包括位置，例如电梯控制系统，因此，速度控制在很多情况下是与位置控制等相互配合来工作的。

力矩控制系统是通过转矩的反馈来使输出转矩保持恒定或按某一规律变化，应用主要在对材质的受力有严格要求的缠绕和放卷的装置中，例如饶线装置或拉光纤设备，转矩的设定要根据缠绕的半径的变化随时更改以确保材质的受力不会随着缠绕半径的变化而改变。

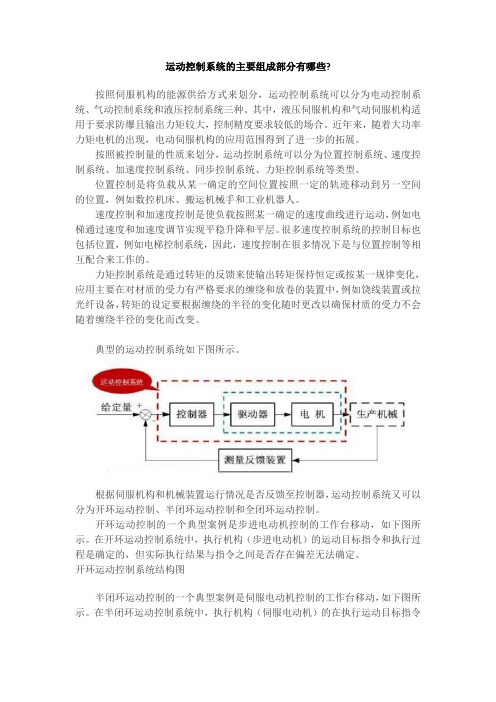

典型的运动控制系统如下图所示。

根据伺服机构和机械装置运行情况是否反馈至控制器，运动控制系统又可以分为开环运动控制、半闭环运动控制和全闭环运动控制。

开环运动控制的一个典型案例是步进电动机控制的工作台移动，如下图所示。

在开环运动控制系统中，执行机构（步进电动机）的运动目标指令和执行过程是确定的，但实际执行结果与指令之间是否存在偏差无法确定。

开环运动控制系统结构图半闭环运动控制的一个典型案例是伺服电动机控制的工作台移动，如下图所示。

在半闭环运动控制系统中，执行机构（伺服电动机）的在执行运动目标指令过程中，会将本身的速度信息和位置信息反馈给控制器，控制器在收到反馈信号后可以通过PID等算法消除执行机构实际运动结果与目标指令之间的偏差。

半闭环运动控制系统结构图在半闭环运动控制系统中，反馈信号来自执行机构（伺服电机），而不是实际的生产机械。
