运动控制系统应用实例

运动控制系统原理与应用
运动控制系统是一种通过计算机控制的系统，用于实现精密运动控制的方法。

它主要由传感器、执行器、控制器和通信模块组成。

传感器用于收集物体位置、速度、力度等信息，将其转化为电信号，并传输给控制器。

常用的传感器包括编码器、位移传感器和力传感器等。

执行器是将控制信号转化为机械运动的装置。

常见的执行器有直流电机、声音扬声器和液压马达等。

控制器是运动控制系统的核心，负责处理传感器收集到的各种信号，并根据事先确定的控制算法生成控制信号，将其发送给执行器实现精密运动控制。

常见的控制器有单片机、PLC和DSP芯片等。

通信模块用于与其他系统进行数据交换和通信。

通过通信模块，运动控制系统可以与设备进行远程监控和数据传输。

运动控制系统广泛应用于工业生产线、机器人、自动化设备以及航空航天等领域。

它可以实现对物体的精确定位、追踪、速度控制和力控制等操作，提高生产效率和产品质量。

总之，运动控制系统是一种通过计算机控制传感器和执行器实现精密运动控制的系统。

它在工业生产和自动化领域有着广泛的应用前景。

运动控制系统原理及应用运动控制系统是指通过控制器对运动设备进行控制，实现运动控制的系统。

它是现代工业自动化的重要组成部分，广泛应用于机械加工、自动化生产线、机器人、航空航天等领域。

本文将介绍运动控制系统的原理及应用。

一、运动控制系统的原理运动控制系统的原理是通过控制器对运动设备进行控制，实现运动控制。

控制器通常由控制器主板、输入输出模块、通信模块、电源模块等组成。

输入输出模块用于接收传感器信号和控制执行器，通信模块用于与上位机通信，电源模块用于为控制器提供电源。

运动控制系统的控制方式有开环控制和闭环控制两种。

开环控制是指控制器根据预设的运动参数直接控制执行器，不考虑实际运动情况。

闭环控制是指控制器通过传感器反馈实际运动情况，根据反馈信号调整控制参数，实现精确控制。

二、运动控制系统的应用1. 机械加工运动控制系统在机械加工中的应用非常广泛，可以实现高精度的加工。

例如，数控机床通过运动控制系统控制刀具的运动轨迹，实现高精度的加工。

另外，运动控制系统还可以应用于激光切割、电火花加工等领域。

2. 自动化生产线运动控制系统在自动化生产线中的应用也非常广泛。

例如，自动化装配线通过运动控制系统控制机械臂的运动，实现自动化装配。

另外，运动控制系统还可以应用于自动化包装、自动化检测等领域。

3. 机器人运动控制系统是机器人的核心控制系统，可以实现机器人的运动控制、路径规划、力控制等功能。

例如，工业机器人通过运动控制系统控制机械臂的运动，实现自动化生产。

另外，运动控制系统还可以应用于服务机器人、医疗机器人等领域。

4. 航空航天运动控制系统在航空航天领域中的应用也非常广泛。

例如，飞行控制系统通过运动控制系统控制飞机的姿态、速度等参数，实现飞行控制。

另外，运动控制系统还可以应用于卫星控制、火箭发射等领域。

运动控制系统是现代工业自动化的重要组成部分，广泛应用于机械加工、自动化生产线、机器人、航空航天等领域。

随着科技的不断发展，运动控制系统的应用将会越来越广泛。

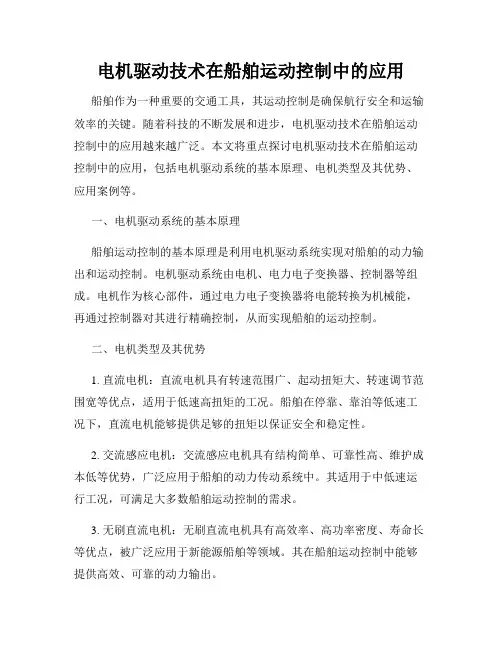

电机驱动技术在船舶运动控制中的应用船舶作为一种重要的交通工具，其运动控制是确保航行安全和运输效率的关键。

随着科技的不断发展和进步，电机驱动技术在船舶运动控制中的应用越来越广泛。

本文将重点探讨电机驱动技术在船舶运动控制中的应用，包括电机驱动系统的基本原理、电机类型及其优势、应用案例等。

一、电机驱动系统的基本原理船舶运动控制的基本原理是利用电机驱动系统实现对船舶的动力输出和运动控制。

电机驱动系统由电机、电力电子变换器、控制器等组成。

电机作为核心部件，通过电力电子变换器将电能转换为机械能，再通过控制器对其进行精确控制，从而实现船舶的运动控制。

二、电机类型及其优势1. 直流电机：直流电机具有转速范围广、起动扭矩大、转速调节范围宽等优点，适用于低速高扭矩的工况。

船舶在停靠、靠泊等低速工况下，直流电机能够提供足够的扭矩以保证安全和稳定性。

2. 交流感应电机：交流感应电机具有结构简单、可靠性高、维护成本低等优势，广泛应用于船舶的动力传动系统中。

其适用于中低速运行工况，可满足大多数船舶运动控制的需求。

3. 无刷直流电机：无刷直流电机具有高效率、高功率密度、寿命长等优点，被广泛应用于新能源船舶等领域。

其在船舶运动控制中能够提供高效、可靠的动力输出。

三、电机驱动技术在船舶运动控制中的应用案例1. 船舶推进系统：电机驱动技术广泛应用于船舶推进系统中，通过电机驱动船舶螺旋桨，实现对船舶前进、后退、转向等运动的控制。

这一技术应用使得航行更加精确、平稳，提高了船舶的操控性和运输效率。

2. 船舶平衡系统：电机驱动技术在船舶平衡系统中起到关键作用。

例如，通过对电机的精确控制，可以实现对船舶的倾斜、抗浪等运动的平衡控制，使船舶在恶劣海况下保持稳定，保护货物和乘客的安全。

3. 载重船舶卸货系统：电机驱动技术在载重船舶卸货系统中应用广泛。

通过电机驱动卸货机械臂、输送带等设备，实现对货物的自动卸载和运输，提高了卸货效率和操作安全性。

4. 船舶辅助设备控制：电机驱动技术还广泛应用于船舶辅助设备控制中，如发电机组、压缩机、泵等设备。

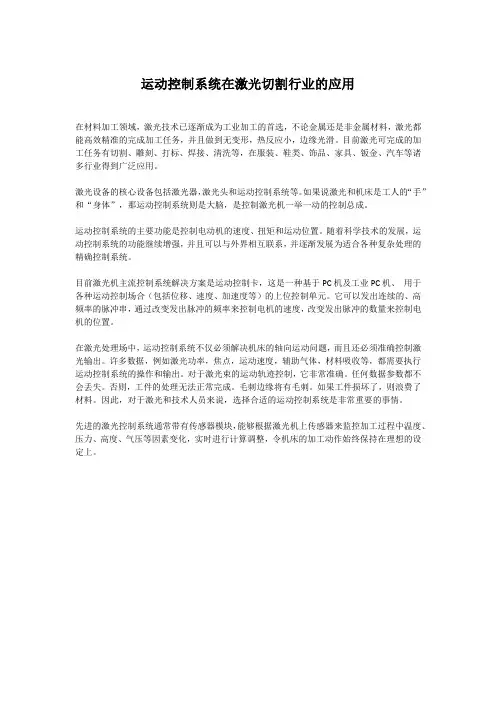

运动控制系统在激光切割行业的应用在材料加工领域，激光技术已逐渐成为工业加工的首选，不论金属还是非金属材料，激光都能高效精准的完成加工任务，并且做到无变形，热反应小，边缘光滑。

目前激光可完成的加工任务有切割、雕刻、打标、焊接、清洗等，在服装、鞋类、饰品、家具、钣金、汽车等诸多行业得到广泛应用。

激光设备的核心设备包括激光器，激光头和运动控制系统等。

如果说激光和机床是工人的“手”和“身体”，那运动控制系统则是大脑，是控制激光机一举一动的控制总成。

运动控制系统的主要功能是控制电动机的速度、扭矩和运动位置。

随着科学技术的发展，运动控制系统的功能继续增强，并且可以与外界相互联系，并逐渐发展为适合各种复杂处理的精确控制系统。

目前激光机主流控制系统解决方案是运动控制卡，这是一种基于PC机及工业PC机、用于各种运动控制场合（包括位移、速度、加速度等）的上位控制单元。

它可以发出连续的、高频率的脉冲串，通过改变发出脉冲的频率来控制电机的速度，改变发出脉冲的数量来控制电机的位置。

在激光处理场中，运动控制系统不仅必须解决机床的轴向运动问题，而且还必须准确控制激光输出。

许多数据，例如激光功率，焦点，运动速度，辅助气体，材料吸收等，都需要执行运动控制系统的操作和输出。

对于激光束的运动轨迹控制，它非常准确。

任何数据参数都不会丢失。

否则，工件的处理无法正常完成。

毛刺边缘将有毛刺。

如果工件损坏了，则浪费了材料。

因此，对于激光和技术人员来说，选择合适的运动控制系统是非常重要的事情。

先进的激光控制系统通常带有传感器模块，能够根据激光机上传感器来监控加工过程中温度、压力、高度、气压等因素变化，实时进行计算调整，令机床的加工动作始终保持在理想的设定上。

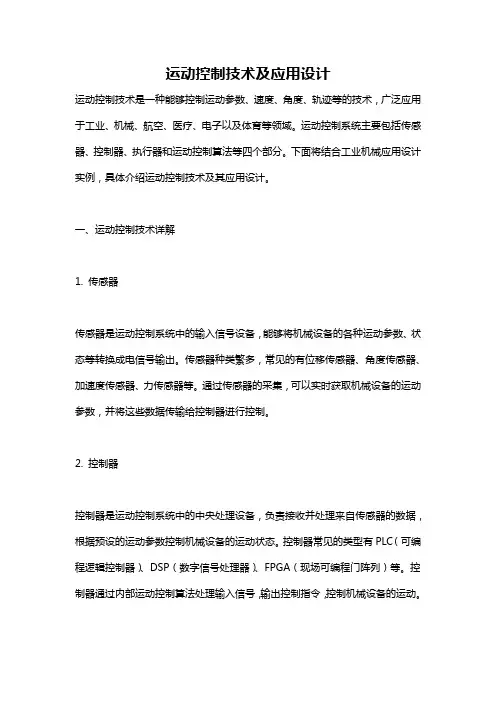

运动控制技术及应用设计运动控制技术是一种能够控制运动参数、速度、角度、轨迹等的技术，广泛应用于工业、机械、航空、医疗、电子以及体育等领域。

运动控制系统主要包括传感器、控制器、执行器和运动控制算法等四个部分。

下面将结合工业机械应用设计实例，具体介绍运动控制技术及其应用设计。

一、运动控制技术详解1. 传感器传感器是运动控制系统中的输入信号设备，能够将机械设备的各种运动参数、状态等转换成电信号输出。

传感器种类繁多，常见的有位移传感器、角度传感器、加速度传感器、力传感器等。

通过传感器的采集，可以实时获取机械设备的运动参数，并将这些数据传输给控制器进行控制。

2. 控制器控制器是运动控制系统中的中央处理设备，负责接收并处理来自传感器的数据，根据预设的运动参数控制机械设备的运动状态。

控制器常见的类型有PLC（可编程逻辑控制器）、DSP（数字信号处理器）、FPGA（现场可编程门阵列）等。

控制器通过内部运动控制算法处理输入信号，输出控制指令，控制机械设备的运动。

3. 执行器执行器是运动控制系统中的输出信号设备，负责将控制器输出的控制指令转换成机械设备的运动状态。

执行器种类多样，常见的有电机、伺服电机、步进电机、液压/气动执行器等。

通过执行器的输出，可以精确控制机械设备的运动。

4. 运动控制算法运动控制算法是运动控制系统中的核心部分，负责控制机械设备运动的各种参数，如位置、速度、角度等，实现控制目标。

常见的运动控制算法包括比例积分微分（PID）控制算法、位置伺服控制算法、多轴插补控制算法等。

不同的运动控制算法适用于不同的机械设备及其运行状态，需要根据具体需求进行选择和优化。

二、工业机械应用设计实例以钣金切割机器人为例介绍运动控制技术及应用设计。

钣金切割机器人是一种能够自动完成钣金切割加工的工业机器人，通常需要通过运动控制技术进行控制。

具体实现过程如下：1. 采集数据借助位移传感器、角度传感器等传感器，采集切割机器人的各种运动参数，包括位置、速度、角度等。

运动控制案例在工业自动化领域中，运动控制是一个核心的技术，它在机械设备中起着至关重要的作用。

下面将介绍三个运动控制案例，展示运动控制技术的应用和优势。

案例一：汽车生产线上的运动控制在汽车生产线上，运动控制技术被广泛应用。

通过运动控制系统，汽车工厂能够实现对机器人臂的精确控制，完成装配、焊接、涂装等工序。

运动控制系统能够精确控制每一个动作的速度、力度和位置，保证汽车生产的高质量和高效率。

同时，运动控制系统还可以实现多轴的同步运动，提高生产线的生产能力和自动化程度。

案例二：数控机床上的运动控制数控机床是当今机械加工行业的重要设备。

运动控制系统在数控机床中发挥着关键作用。

通过运动控制系统，数控机床可以实现对工作台、刀架、主轴等运动部件的精确控制，从而实现精密加工和高效生产。

运动控制系统还可以实时监测工件和刀具的位置、速度等参数，提供实时反馈，保证加工质量和安全性。

案例三：物流机器人上的运动控制随着电子商务的迅猛发展，物流行业变得日益重要。

而在物流领域，运动控制技术为机器人的智能运动提供了重要支持。

物流机器人通过运动控制系统，可以实现对自身的定位、导航和运动控制。

通过精准的轨迹规划和位置控制，物流机器人可以高效地完成货物的搬运和分拣任务，提高物流效率和准确性。

总结起来，运动控制技术在工业自动化领域的应用非常广泛。

通过运动控制，各种机械设备能够实现精确、高效的运动控制，提高生产效率、加工质量和工业安全性。

从汽车生产线到数控机床，再到物流机器人，运动控制系统在不同的领域都发挥着重要作用。

相信在未来的发展中，运动控制技术将继续创新，为各行各业提供更加先进、高效的解决方案。

S7-1200运动控制S7-1200运动控制根据连接驱动方式不同，分成三种控制方式，如下图所示1、PROFIdrive：S7-1200 PLC通过基于PROFIBUS/PROFINET的PROFIdrive方式与支持PROFIdrive的驱动器连接，进行运动控制。

2、PTO：S7-1200 PLC通过发送PTO脉冲的方式控制驱动器，可以是脉冲+方向、A/B正交、也可以是正/反脉冲的方式。

3、模拟量：S7-1200 PLC通过输出模拟量来控制驱动器。

对于固件V4.0及其以下的S7-1200CPU来说，运动控制功能只有PTO这一种方式。

目前为止，1个S7-1200 PLC最多可以控制4个PTO轴，该数值不能扩展。

S7-1200 运动控制—PROFI drive控制方式PROFI drive 是通过PROFIBUS DP和PROFINET IO 连接驱动装置和编码器的标准化驱动技术配置文件。

支持PROFI drive 配置文件的驱动装置都可根据PROFI drive 标准进行连接。

控制器和驱动装置/编码器之间通过各种PROFI drive 消息帧进行通信。

每个消息帧都有一个标准结构。

可根据具体应用，选择相应的消息帧。

通过PROFI drive 消息帧，可传输控制字、状态字、设定值和实际值。

『注意』固件V4.1开始的S7-1200CPU才具有PROFI drive的控制方式。

这种控制方式可以实现闭环控制。

S7-1200 运动控制--PTO控制方式PTO的控制方式是目前为止所有版本的S7-1200 CPU都有的控制方式，该控制方式由CPU向轴驱动器发送高速脉冲信号（以及方向信号）来控制轴的运行。

这种控制方式是开环控制。

S7-1200 运动控制--模拟量控制方式固件V4.1开始的S7-1200 PLC的另外一种运动控制方式是模拟量控制方式。

以CPU1215C为例，本机集成了2个AO点，如果用户只需要1或2轴的控制，则不需要扩展模拟量模块。

小车自动往复运动PLC控制系统简介自动化控制系统是现代工业生产的重要组成部分，在许多工业领域中有着广泛应用，其中PLC控制系统是其中的重要一员。

本文将介绍PLC控制系统在小车自动往复运动控制中的应用和实现方法。

PLC控制系统PLC即可编程逻辑控制器，它是一种数字化电子设备，主要用于工业自动化控制领域。

PLC控制系统由CPU、输入输出模块、程序存储器、数据存储器、通信模块等组成。

其主要功能是将输入的各种信号经过处理后控制输出信号控制继电器或执行器的工作。

控制系统设计概述在本文中，我们需要设计一个小车自动往复运动的控制系统。

首先我们需要定义控制系统的输入、输出以及控制目的：输入1.感应开关：用来检测小车到达终点位置的开关。

2.按钮：用来手动启动和停止小车。

3.限位开关：用来检测小车是否到达起始位置的开关。

输出1.电机：用来驱动小车运动。

2.灯：用来指示小车当前的运动状态。

控制目的设计一个控制系统，使小车能够自动往复地进行运动。

当小车到达终点位置时，控制系统需要自动将电机反向，使小车回到起始位置。

当按下按钮时，控制系统需要立即停止电机的运动。

程序设计下面是控制系统的程序设计流程，在编写程序之前，需要对控制系统的性能、特点和需求有一个深入的了解。

开发PLC程序1.定义输入输出口：// 定义输入口I:1.0I:1.1I:1.2// 定义输出口Q:1.0Q:1.12.编写PLC程序：LD I:1.0// 检测限位开关，判断小车是否在起始位置OUT Q:1.0// 驱动电机运动LD I:1.1// 检测感应开关，判断小车是否到达终点位置LDN I:1.2// 检测按钮是否按下AND I:1.0,I:1.1// 如果小车在起始位置并且到达了终点位置，转向运动OR N I:1.2// 如果按钮按下，即时停止电机运动OUT Q:1.1// 控制灯的亮灭JMP M100 // 重新执行程序设计控制器将输入输出口与PLC程序进行连接，并设置运行模式，测试程序是否正常。

运动控制应用场景全文共四篇示例，供读者参考第一篇示例：运动控制技术是指通过对运动物体的控制，实现对其位置、速度、加速度等运动参数进行精确控制的技术。

在现代工业生产和科学研究中，运动控制技术被广泛应用于各种领域，从工业生产、机器人操作到医疗设备和科学实验等方面都有着重要的作用。

本文将重点探讨运动控制技术的应用场景，以及在不同领域中的具体应用。

运动控制技术在工业生产中起着至关重要的作用。

在自动化生产线中，运动控制系统可以实现对机器人的精准操作，从而提高生产效率和产品质量。

汽车组装线上的焊接机器人、喷涂机器人等都需要运动控制系统进行精确的控制，确保每一道工序的准确完成。

在数控机床等工具机械中，也需要运动控制系统对刀具或工件的运动轨迹进行控制，以实现复杂的加工工艺。

运动控制技术在工业生产中扮演着不可或缺的角色。

运动控制技术在机器人领域有着广泛的应用。

机器人是人工智能和自动化技术的重要应用之一，其运动控制系统更是机器人能够自主完成各种任务的关键。

工业机器人可以通过运动控制系统对其末端执行器进行精确控制，完成各种复杂的操作，如装配、搬运、焊接等。

在医疗机器人领域，运动控制技术可以帮助手术机器人完成精细的手术操作，提高手术成功率和患者的安全性。

在服务机器人、教育机器人等领域，也需要运动控制系统实现机器人的运动功能，以更好地为人类提供服务。

运动控制技术还在科学研究和实验中得到广泛应用。

在物理学实验中，科学家可以通过运动控制系统对粒子加速器、望远镜、天文望远镜等设备进行精确控制，实现对自然界的探索和研究。

在生物医学领域，运动控制技术可以帮助研究人员对细胞、分子进行精确操作，从而推动生物医学研究的发展。

在航空航天领域，运动控制技术也可以用于飞行器的姿态控制、导航等方面，确保飞行器的飞行安全和准确性。

运动控制技术的应用场景非常广泛，在工业生产、机器人领域、科学研究和实验等方面都具有重要的作用。

随着科技的不断发展，运动控制技术也将继续发展和创新，为人类的生产生活和科学研究带来更多便利和可能性。

正运动控制器编程实例我们需要了解正运动控制器的基本原理和功能。

正运动控制器是一种硬件设备，用于控制和管理运动系统的运动过程。

它通常包括一个控制器主板和一些附加的模块，如输入/输出模块、电机驱动模块等。

正运动控制器通过接收外部输入信号，如编码器反馈、传感器信号等，来实时监测和控制运动系统的运动状态。

同时，它可以通过输出信号，如脉冲信号、方向信号等，控制电机的转动和运动系统的运动。

接下来，我们将以一个简单的示例来介绍如何使用编程语言对正运动控制器进行编程。

假设我们有一个简单的运动系统，包括一个步进电机和一个线性导轨。

我们希望通过编程实现对该运动系统的控制，使其能够实现指定的运动轨迹。

我们需要选择一种适合的编程语言。

常见的编程语言有C、C++、Python等。

在选择编程语言时，我们需要考虑到正运动控制器所支持的编程语言，以及我们自身的编程能力和偏好。

在本示例中，我们选择使用Python进行编程。

接下来，我们需要了解正运动控制器所提供的API（Application Programming Interface），以便能够使用编程语言与正运动控制器进行交互。

API是一组定义了编程语言与正运动控制器之间通信规则和命令的接口。

通过调用API提供的函数和方法，我们可以实现对正运动控制器的控制和操作。

在本示例中，假设我们已经连接了正运动控制器，并且已经安装了与之对应的API。

我们首先需要在程序中导入API库，并通过API 库提供的函数进行初始化和连接。

```pythonimport motion_controller_api as mca# 初始化和连接正运动控制器controller = mca.MotionController()controller.connect()```接下来，我们需要设置运动系统的参数和运动轨迹。

在本示例中，我们设置步进电机的步距为1mm，线性导轨的长度为100mm。

我们希望运动系统从初始位置移动到终点位置，然后返回到初始位置。

运动控制系统的原理与应用一、引言运动控制系统是现代工业自动化中的重要组成部分，它通过对机械设备的运动进行控制，实现生产过程的自动化和精确控制。

本文将介绍运动控制系统的基本原理和应用。

二、运动控制系统的基本原理运动控制系统的基本原理包括运动控制的参考坐标系、运动控制的工作原理和运动控制的基本组成部分。

2.1 运动控制的参考坐标系运动控制系统需要一个参考坐标系来描述运动物体的位置和姿态。

常用的参考坐标系有直角坐标系和极坐标系。

•直角坐标系：在直角坐标系中，位置由三个坐标轴（X、Y、Z）的数值来描述，姿态由欧拉角或四元数表示。

•极坐标系：极坐标系用径向距离和极角来描述位置，适用于某些特定运动场景。

2.2 运动控制的工作原理运动控制系统通过传感器和执行器之间的信息交换实现对机械设备的精确控制。

•传感器：传感器用于检测机械设备的位置、速度、力和姿态等信息，并将这些信息转换为电信号传输给控制器。

•控制器：控制器接收传感器的信号，根据预设的控制算法计算出控制指令，然后将控制指令发送给执行器。

•执行器：执行器根据接收到的控制指令，驱动机械设备进行相应的运动，如位置调整、速度改变或力施加。

2.3 运动控制的基本组成部分运动控制系统由以下几个基本组成部分构成：•传感器：用于采集机械设备的位置、速度、力和姿态等信息。

•控制器：接收传感器的信号，计算控制指令并发送给执行器。

•执行器：根据控制指令调整机械设备的位置、速度、力和姿态等。

三、运动控制系统的应用领域运动控制系统应用广泛，涵盖了许多不同领域。

以下是几个常见的应用领域：3.1 工业自动化运动控制系统在工业自动化中起着关键作用。

它可以用于控制机械臂、输送带、液压系统等工业设备，实现自动化生产线的运行和控制。

3.2 机器人技术机器人技术是运动控制系统的重要应用领域。

运动控制系统可以实现机器人的精确运动和姿态调整，使其能够进行各种复杂任务，如装配、焊接、喷涂等。

3.3 医疗设备运动控制系统在医疗设备中也有广泛的应用。

ethercat原理介绍及应用实例EtherCAT的原理是基于以太网技术的，但与传统以太网不同的是，它使用了一种称为“分布式时钟同步”的技术。

在EtherCAT网络中，每个从站（Slave）都具有自己的时钟，主站（Master）通过广播同步帧将数据发送给所有的从站，从站们都能够在同一时刻接收到数据。

这种同步技术使得EtherCAT网络能够以很高的实时性和精准度传输数据，从而满足实时控制系统的要求。

在实际应用中，EtherCAT可以用于各种工业自动化系统中，例如机床、生产线、机器人等。

下面将介绍一些实际应用案例，以便更好地理解EtherCAT的应用。

1. 机械控制系统在机械控制系统中，通常需要对各种运动控制设备进行精确控制。

EtherCAT可以被用来连接各种运动控制器、伺服驱动器、编码器等设备，实现对机械系统的实时控制。

通过EtherCAT网络，可以将各个控制设备连接在一起，实现数据共享和同步控制。

举例来说，一个自动化生产线中可能会有多个运动轴需要控制，比如输送带、机械臂等。

利用EtherCAT网络可以将这些运动轴连接在一起，实现统一的运动控制。

主站可以发送指令给各个从站，从而实现对多个运动轴的同步控制，提高生产效率和精度。

2. 工业机器人工业机器人是现代工业生产中不可或缺的设备，它可以自动执行各种生产任务，提高生产效率和产品质量。

在工业机器人的控制系统中，需要实时传输大量的数据，以确保机器人的运动精度和安全性。

EtherCAT可以被用来连接机器人控制器、传感器、执行器等设备，实现对工业机器人的实时控制。

通过EtherCAT网络，控制器可以实时接收到传感器的数据，并根据实时情况做出相应的控制指令，从而确保机器人的准确运动和安全操作。

3. 数据采集和监控系统在工业生产中，需要采集和监控各种数据来确保生产过程的正常运行。

EtherCAT可以被用来连接各种传感器、控制器、监控设备等，实现对工业过程的实时监控和数据采集。

运动控制系统原理及应用
运动控制系统是指通过控制电机、驱动器、传感器等运动设备来实现精准的运动控制，其原理主要包括控制算法、硬件设计和运动控制软件等方面。

在工业自动化、机器人、航空航天、医疗器械等领域中都有广泛的应用。

运动控制系统通常包括以下几个部分：
1.运动控制器：负责控制电机、驱动器等设备并计算运动轨迹。

2.传感器：用于检测运动设备的位置、速度、加速度等参数。

3.运动设备：包括电机、驱动器等。

4.运动控制软件：用于编写控制算法和控制运动设备。

常用的编
程语言包括C++、Python等。

运动控制系统的应用领域非常广泛，例如：
1.工业自动化：在自动化生产线中，通过运动控制系统控制机器
人、传送带等设备的运动，实现自动化生产。

2.机器人：在机器人领域中，运动控制系统用于控制机器人的运
动，例如机械臂、移动机器人等。

3.航空航天：在航空航天领域中，运动控制系统用于控制飞行器
的姿态和运动轨迹。

4.医疗器械：在医疗器械领域中，运动控制系统用于控制医疗设
备的运动，例如手术机器人、影像设备等。

总之，运动控制系统在现代工业和科技领域中有着广泛的应用，可以
提高产品质量、生产效率和生产线的自动化程度。
