交流接触器主触点断开

交流接触器常见故障分析1.接触器接触不紧密：在接触器使用一段时间后，由于机械振动和负载开关等原因，接触器可能出现接触松动的现象。

这会导致接触阻抗增加，接触不良，甚至断开，从而影响电路的正常传导。

此时，可以采用以下措施来解决问题：-清洁接触器的接点，在接点上使用适当的清洗剂清洗。

-检查接触器的弹簧松紧程度，调整弹簧的张力。

-检查并紧固接触器的螺钉和固定件。

2.接触器接触异常：在接触器使用过程中，可能会出现部分接触点磨损或烧焦的情况。

这样的问题可能是由于负载超载或断电时产生的电火花引起的。

当接触器的接点被磨损或烧焦时，接触电流的传导能力降低，这会导致接触器过热、电弧产生和电弧扩散，并有可能影响电网的正常运行。

为了解决这个问题，可以采取以下措施：-更换磨损严重或烧焦的接点，确保良好的电接触。

-检查电路负载情况，防止过载或短路现象的发生。

-检查接触器的电弧抑制措施，如电弧灭弧装置和避雷器等。

3.接触器线圈失效：接触器的线圈负责控制接触器的开关动作，并提供稳定的电源。

如果接触器线圈发生故障，例如线圈短路或开路，接触器可能无法工作。

此时，可以考虑以下方法来解决问题：-检查接触器线圈的电阻值，确保线圈没有开路或短路。

-检查接触器线圈的供电电压，确保线圈有足够的电源。

-如果线圈故障无法修复，可以更换新的线圈。

4.接触器堵塞：由于接触器在使用过程中的灰尘、油污或机械损坏等原因，可能会导致接触器内部机构的堵塞。

堵塞会导致接触器无法正常开关，从而丧失其控制和保护功能。

为了解决接触器堵塞问题，可以采取以下措施：-清理接触器内部的灰尘、油污等物质。

-检查接触器机构的机械零件，修复或更换损坏的零件。

-维护接触器的机构，保持其灵活性和可靠性。

综上所述，交流接触器可能会发生一系列故障，例如接触不紧密、接触异常、线圈失效和堵塞等。

了解这些常见故障并采取相应的维修和维护措施是确保接触器正常运行的关键。

通过定期检查和清洁接触器，及时更换损坏的零部件，可以降低故障风险，并确保电网的稳定运行。

一、填空：1．接触器的触点分为...主触点和辅助触点。

主触点用来通断大电流的主电路，辅助触点用于通断小电流的控制电路。

2．按钮主要根据使用场合所需要的触点数、触点形式及颜色来选用。

3．线圈未通电时处于断开状态的触点称为常开触点，而处于闭合状态的触点称为常闭触点。

4、电气控制图一般分为主电路和辅助电路两部分。

5、按国标规定，“停止”按钮必须是红色，“启动”按钮必须是绿色。

6、常用的低压电器是指工作电压在交流( 1200 )V以下、直流( 1500 )V以下的电器。

7、选择低压断路器时，额定电压或额定电流应( 不小于 )电路正常工作时的电压和电流。

8、行程开关也称( 限位 )开关，可将( 机械位移 )信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。

9、熔断器是由( 熔体、熔管 )两部分组成的。

10、交流接触器是一种用来( 频繁 )接通或分断( 主 )电路的自动控制电器。

11、时间继电器是一种触头( 延时接通或断开 )的控制电器。

12、一般速度继电器的动作转速为( 120 )r/min，复位转速为( 100 )r/min。

13、三相异步电动机的能耗制动可以按( 时间 )原则和( 速度 )原则来控制。

14、反接制动时，当电机接近于( 零 )时，应及时( 断开电源防止反转 )。

15、双速电动机的定子绕组在低速时是( 三角形 )联结，高速时是( 双星形 )联结。

16、自锁电路是利用输出信号本身联锁来保持输出动作，又称“自保持环节”。

17、电气原理图一般分为（主电路）和（辅助电路）两部分画出。

18、电气原理图设计的基本方法有经验设计、逻辑设计两种。

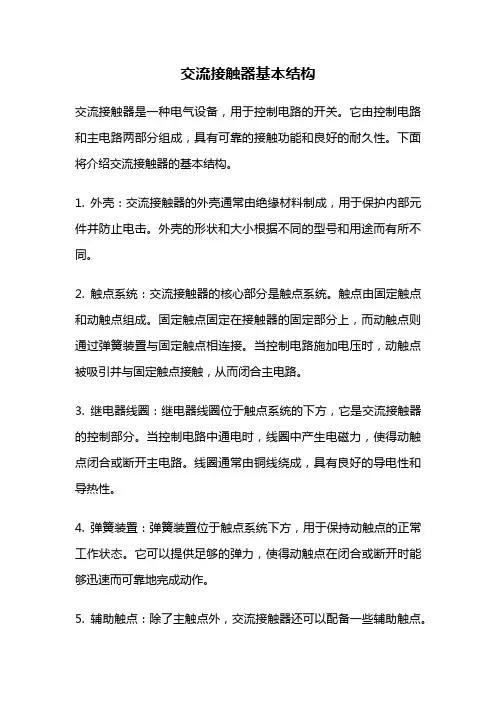

19、交流接触器的结构由电磁机构、触头系统、灭弧装置和其他部件组成。

20、熔断器的类型有瓷插式、（螺旋式）和（密封管式）三种。

21、电气控制系统图分为电气原理图、电器元件布置图和电气安装接线图三类。

22、三相异步电动机常用的电气制动方法有（能耗制动）和（反接制动）。

交流接触器与继电器的区别说明交流接触器一般有主触点和辅助触点之分，主触点是用来接通和断开低压电气设备主电源回路中的，相对来说触点容量较大。

而辅助触点则是用在控制回路中，有常开和常闭之分，由于控制回路中的电流相对要小，因此相对于主触点来说其容量要小许多。

而继电器则只应用在控制回路和保护回路中，但可以在回路中实现用小电流、低电压来控制大电流、高电压设备的功能，在接点容量和数量不足时还能起到扩容的作用。

根据继电器功能不同，在控制回路中可以起到不同的作用，如：时间继电器、电流继电器、电压继电器、中间继电器、信号继电器等等。

继电器的线圈有电压、电流、直流、交流等之分，根据回路的要求分别用于不同的回路中，由于这些回路的电流一般都比较小因此继电器的接点容量也都相对较小，因此不能直接用于主电源回路中。

1工作原理：接触器的线圈是接于低压设备的控制回路中，当线圈两端电压达到额定值的70%以上时，使铁心磁饱和吸合衔铁，同时带动其主触点接通主电源至电气设备，当接触器的线圈失电后衔铁释放，主触点断开切断设备主电源。

继电器的线圈根据直流、交流、电流、电压的不同接于相应的回路中，当满足线圈吸合的条件时，吸合衔铁，带动其常开常闭接点相应动作，在回路中起到不同的作用，有些继电器可长期带电，有些则不能，所以回路中有些继电器即便失电也不会造成电气设备的停运，而有些继电器即便得电业不会造成设备的启动运转。

2继电器主要用于控制回路中,电流比较小,动作比较频繁的场所.一般继电器的体积比较小.接触器大多用于主回路中,用来控制功率比较大的设备的运行.继电器也常作为接触器的辅助触点延伸元件,比如接触器触点不够,加装继电器, 接触器继电器都分交流直流.主要指线圈.接触器主要用在主电路当中,触点容量大,但辅助触点少,继电器主要用在控制回路当中,或者当接触器辅触点用,线圈都有不同的电压等级,有的中间继电器可以代替小容量的接触器用.交流继电器接触器铁芯用硅钢片组装,有短路环,直流铁心可用整块钢无短路环.短路环起降低噪音的作用在一个控制回路中是离不开接触器和继电器的，接触器主要是用于一次回路的，可以通过较大的电流（可达几百到一千多A），继电器是用于二次回路的只能通过小电流（几A到十几A），实现各种控制功能，继电器的触点较多，种类也很多，有时间继电器，交流继电器，电磁式继电器等分类很细，主要用于二次保护用接触器电流较大，一次为铁磁线圈和主触头。

电气控制与PLC（第二期）学习通超星课后章节答案期末考试题库2023年1.对并行性汇合后的并行性分支的顺序功能图进行编程，必须要在____后和_____前插入一个虚拟状态。

答案:并行性汇合2.在选择性流程里嵌套并行性流程，则分支时先按并行性流程的方法编程，然后按选择性流程的方法编程。

答案:错3.在选择性流程里嵌套并行性流程，则汇合时，先按并行性汇合的方法编程，然后按选择性汇合的方法编程。

答案:对4.特殊情况下，跳转流程可以使用SET指令。

答案:错5.电动机保护器的保护功能一般不包括：答案:温度控制6.该符号表示行程开关的常闭触点。

答案:对7.常开按钮开关未按下时，其触点是断开的。

答案:对8.常用的主令电器有（），（）和（）。

答案:按钮开关###转换开关9.以下关于转换开关说法正确的是：答案:转换开关的手柄可手动向任意方向旋转###转换开关可以换接负载###转换开关由多节触点组成10.复合按钮开关按下的时候：答案:常闭触点断开###常开触点闭合11.顺序功能图是根据系统的()画出的。

答案:工艺流程12.STL指令的意思是()。

答案:步进开始13.以下不属于单流程控制的程序设计方法的是()。

答案:画控制系统的状态梯形图14.上图是有3个分支的选择性流程程序的结构图,则“第3分支的转移条件”的指令是()。

答案:LD X02015.上图所示为一个选择性汇合后的选择性分支的状态转移图。

则指令代表()。

答案:由第2分支汇合16.顺序控制依靠的是()的作用,使执行机构自动有序地运行。

答案:输入信号###软元件17.从结构形式看,以下属于跳转指令的是()。

答案:向前跳转###向后跳转###复位跳转18.状态的转移条件可以是多个触点。

答案:对19.为防止出现逻辑错误,步进顺控程序的结尾必须使用RET指令。

答案:对20.用户通过理解每个状态的功能和作用来设计驱动程序。

答案:对21.哪个分支转移条件先接通,就执行哪个分支。

交流接触器不断的吸合断开的原因
这个故障在新装电路与旧电路略有不同，我分两方面来分析这个故障原因：

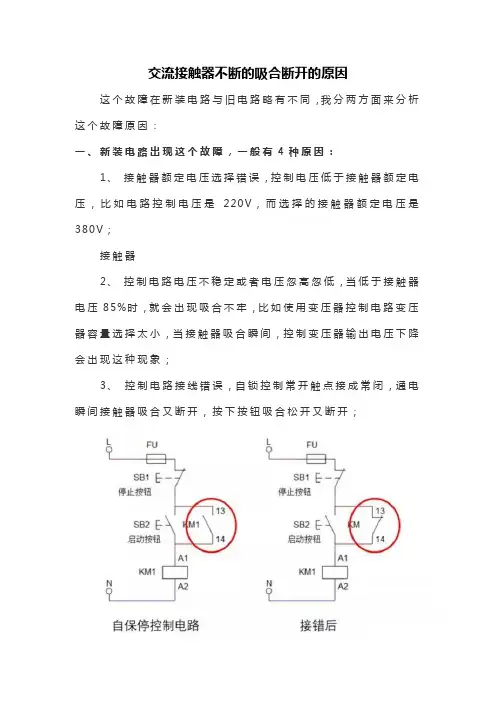

一、新装电路出现这个故障，一般有4种原因：
1、接触器额定电压选择错误，控制电压低于接触器额定电压，比如电路控制电压是220V，而选择的接触器额定电压是380V；
接触器
2、控制电路电压不稳定或者电压忽高忽低，当低于接触器电压85%时，就会出现吸合不牢，比如使用变压器控制电路变压器容量选择太小，当接触器吸合瞬间，控制变压器输出电压下降会出现这种现象；
3、控制电路接线错误，自锁控制常开触点接成常闭，通电瞬间接触器吸合又断开，按下按钮吸合松开又断开；
控制电路
4、接触器自锁装置（触点接触不牢）造成。

二、旧电路出现这个故障，一般有4种原因
1、控制电压不稳定或者电压忽高忽低，造成接触器线圈吸合不实；
2、铁芯表面有污物造成吸合不牢，一般这种现象会伴有嗡嗡异响；
3、接触器自锁装置（触点接触不牢），在启动是震动引起接触不良；
4、接触器线圈老化，励磁减弱引起吸合不牢。

交流接触器的常见故障和处理方法_上_一、触点接触不良1.故障现象：接触器在运行过程中会出现接触不良的现象，导致控制信号无法传递或者传递出错。

2.处理方法：可以首先检查接触器的触点是否有灰尘、氧化物等杂质，若有则需进行清洁处理。

若清洁后问题仍未解决，则可能是触点磨损严重，需要更换触点。

二、发热1.故障现象：接触器运行过程中发热，可能会导致接触器过载或烧坏。

2.处理方法：检查接触器的电流是否超过其额定电流，若超过则需要更换适合的型号接触器。

如果电流没有超过额定值，仍然发热，则可能是接触器线圈损坏，需要更换线圈。

三、操作不灵活1.故障现象：接触器的手动操作按钮无法顺利动作，或者操作时卡住。

2.处理方法：首先检查操作按钮的连接线路是否正常，如有松动或损坏应进行修复。

若连接线路正常，操作按钮仍然无法正常动作，则可能是接触器内部零部件损坏，需要进行维修或更换。

四、线圈线路断开1.故障现象：接触器运行过程中突然停止工作，无法吸合触点。

2.处理方法：检查接触器线圈的连接线路是否松动或损坏，如有需要进行修复。

若接线正常且接触器仍然无法工作，可能是线圈烧坏，需要进行更换。

五、接触器卡住1.故障现象：接触器在工作过程中卡住无法正常动作。

2.处理方法：检查接触器的机械部分是否存在杂质或者损坏，如有需要进行清洁或修复。

若机械部分正常且接触器仍然卡住，则可能是电磁力不够强，需要更换适合的型号接触器。

六、接触器噪音大1.故障现象：接触器运行时产生较大的噪音。

2.处理方法：首先检查接触器机械部分是否有杂质或者磨损严重，如有进行清洁或更换。

若机械部分无问题，噪音仍然较大，则可能是线圈磨损，需要更换线圈。

综上所述，交流接触器的常见故障包括触点接触不良、发热、操作不灵活、线圈线路断开、接触器卡住和噪音大等。

处理方法主要包括清洁、更换触点、更换线圈、修复连接线路、清洁机械部分和更换适合的型号接触器。

在进行故障处理时，需要根据具体情况选取相应的处理方法，确保接触器的正常运行。

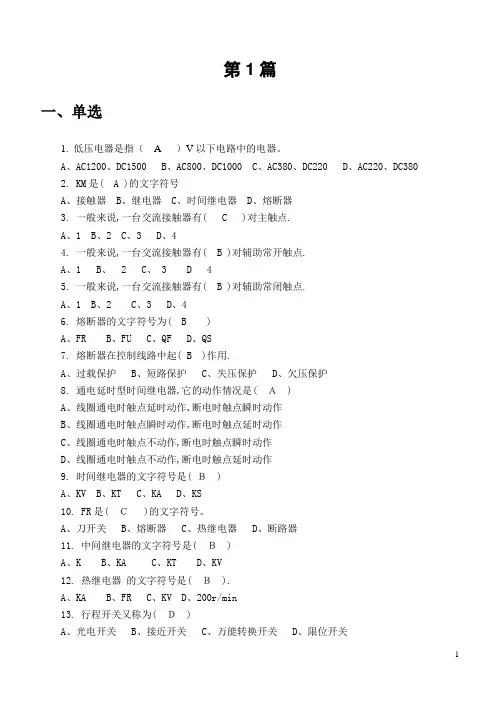

第1篇一、单选1. 低压电器是指（ A ）V以下电路中的电器。

A、AC1200、DC1500B、AC800、DC1000C、AC380、DC220D、AC220、DC3802. KM是( A )的文字符号A、接触器B、继电器C、时间继电器D、熔断器3. 一般来说,一台交流接触器有( C )对主触点.A、1B、2C、3D、44. 一般来说,一台交流接触器有( B )对辅助常开触点.A、1B、 2C、 3 D 45. 一般来说,一台交流接触器有( B )对辅助常闭触点.A、1B、2C、3D、46. 熔断器的文字符号为( B )A、FRB、FUC、QFD、QS7. 熔断器在控制线路中起( B )作用.A、过载保护B、短路保护C、失压保护D、欠压保护8. 通电延时型时间继电器,它的动作情况是( Ａ )A、线圈通电时触点延时动作,断电时触点瞬时动作B、线圈通电时触点瞬时动作,断电时触点延时动作C、线圈通电时触点不动作,断电时触点瞬时动作D、线圈通电时触点不动作,断电时触点延时动作9. 时间继电器的文字符号是( Ｂ )A、KVB、KTC、KAD、KS10. FR是( Ｃ )的文字符号。

A、刀开关B、熔断器C、热继电器D、断路器11. 中间继电器的文字符号是( Ｂ )A、KB、KAC、KTD、KV12. 热继电器的文字符号是( Ｂ ).A、KAB、FRC、KVD、200r/min13. 行程开关又称为( Ｄ )A、光电开关B、接近开关C、万能转换开关D、限位开关14. 行程开关的文字符号为( Ｃ )A、SBB、SAC、SQD、KS15. 低压断路器的文字符号是( Ｄ )A、QSB、QC、SQD、QF16. 依靠接触器自身辅助触点使线圈保持通电的现象称为( Ｂ )A、互锁B、自锁C、点动D、起动17. 在同一个时间里两个接触器只允许一个工作的控制作用称为( Ｄ )A、制动B、自锁C、点动D、互锁18. CJ20-160型交流接触器在380V时的额定工作电流为160A，故它在380V时能控制的电动机的功率约为（Ａ）。

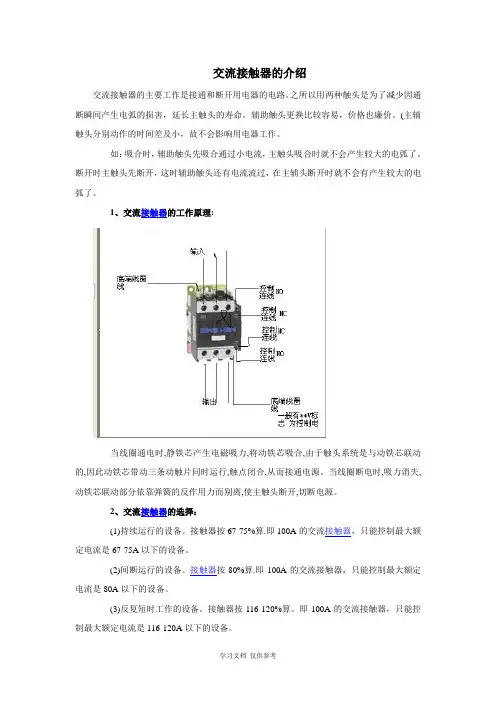

交流接触器的介绍交流接触器的主要工作是接通和断开用电器的电路。

之所以用两种触头是为了减少因通断瞬间产生电弧的损害，延长主触头的寿命。

辅助触头更换比较容易，价格也廉价。

(主辅触头分别动作的时间差及小，故不会影响用电器工作。

如：吸合时，辅助触头先吸合通过小电流，主触头吸合时就不会产生较大的电弧了。

断开时主触头先断开，这时辅助触头还有电流流过，在主辅头断开时就不会有产生较大的电弧了。

1、交流接触器的工作原理:当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而别离,使主触头断开,切断电源。

2、交流接触器的选择：(1)持续运行的设备。

接触器按67-75%算.即100A的交流接触器，只能控制最大额定电流是67-75A以下的设备。

(2)间断运行的设备。

接触器按80%算.即100A的交流接触器，只能控制最大额定电流是80A以下的设备。

(3)反复短时工作的设备。

接触器按116-120%算。

即100A的交流接触器，只能控制最大额定电流是116-120A以下的设备。

3、交流接触器的接法:一: 一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。

输出和输入是对应的，很容易能看出来。

如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。

二: 首先应该知道交流接触器的原理。

他是用外界电源来加在线圈上，产生电磁场。

加电吸合，断电后接触点就断开。

知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。

其他的几路输入和输出一般在上部，一看就知道。

还要注意外加电源的电压是多少(220V或380V)，一般都标得有。

并且注意接触点是常闭还是常开。

如果有自锁控制，根据原理理一下线路就可以了。

4、交流接触器的基本分类交流接触器又可分为电磁式，永磁式和真空式三种。

关于接触器断开延时的分析和试验前言：由于现场发生了多次动作设备越位现象。

我们通过分析可能原因为接触器断开延时。

为查找真正原因，我们做了如下试验。

即：测试接触器延时断开的时间。

并且编制了相应的趋势分析软件。

经对故障接触器（来自襄轴客户现场，接触器型号：3TF4022－0XM0，220V AC）的测试数据如下。

对故障接触器进行了五次通断试验，最后一次为修理后的测试结果。

其中第一次为903 次，时间：2009-3-4 17:00到2009-3-5 8:00共计持续15 小时累计通断：约903次。

其中第二次为1100 次，时间：2009-3-5 13:45到2009-3-6 8:40共计持续20 个小时累计通断：1200次。

第二次同时有一个新接触器（型号：3TF4022－0XB0，24VDC）用于对照。

试验数据表－1名称接触器型号开始时间结束时间累计时间通断次数其中第一次3TF4022－0XM0，220V AC（故障）2009-3-4 17:00 2009-3-5 8:00 约为15 小时有效903其中第二次3TF4022－0XB0，24VDC（新）2009-3-5 13:45 2009-3-6 8:40 约为20 小时有效1125测试原理图如下：为了减少K1 延时对K2的影响。

我们取了K1的开点给PLC的输入点。

只有PLC 检测到K1 已经断开瞬间(I 0.1)，启动计数器（分辨率 1 ms），直到检测到K2断开（I 0.0），并且保持计数器的值到数据库。

实验中，PLC 采用了CPU 317－2 DP，实际循环周期检测为0 到1 ms 之间变化。

同时组态了OB32 为固定1 毫秒循环中断。

计数器放在OB32 内。

计数器的分辨率可以满足要求。

注意：OB32内不可有过多的程序段。

保证其在 1 ms 内完成。

实测，完全满足测试要求。

1：实测数据表如下：第1 次测试（仅有故障接触器（来自襄轴现场）：3TF4022-1XM0）。

交流接触器不断的吸合断开的原因

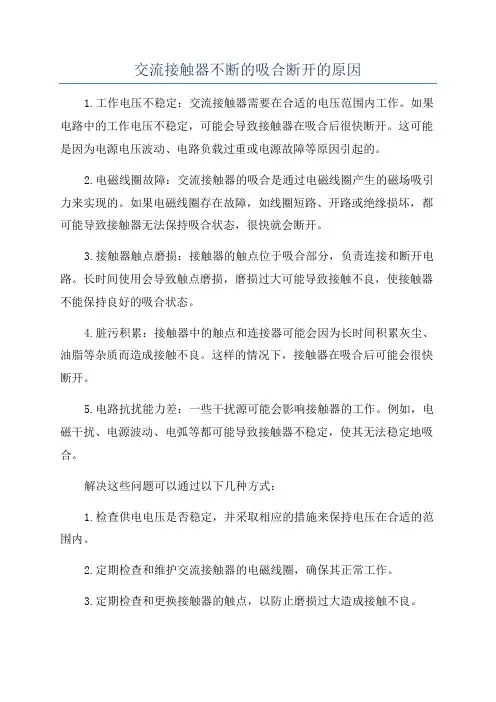

1.工作电压不稳定：交流接触器需要在合适的电压范围内工作。

如果电路中的工作电压不稳定，可能会导致接触器在吸合后很快断开。

这可能是因为电源电压波动、电路负载过重或电源故障等原因引起的。

2.电磁线圈故障：交流接触器的吸合是通过电磁线圈产生的磁场吸引力来实现的。

如果电磁线圈存在故障，如线圈短路、开路或绝缘损坏，都可能导致接触器无法保持吸合状态，很快就会断开。

3.接触器触点磨损：接触器的触点位于吸合部分，负责连接和断开电路。

长时间使用会导致触点磨损，磨损过大可能导致接触不良，使接触器不能保持良好的吸合状态。

4.脏污积累：接触器中的触点和连接器可能会因为长时间积累灰尘、油脂等杂质而造成接触不良。

这样的情况下，接触器在吸合后可能会很快断开。

5.电路抗扰能力差：一些干扰源可能会影响接触器的工作。

例如，电磁干扰、电源波动、电弧等都可能导致接触器不稳定，使其无法稳定地吸合。

解决这些问题可以通过以下几种方式：
1.检查供电电压是否稳定，并采取相应的措施来保持电压在合适的范围内。

2.定期检查和维护交流接触器的电磁线圈，确保其正常工作。

3.定期检查和更换接触器的触点，以防止磨损过大造成接触不良。

4.定期清洁接触器的触点和连接器，确保其表面没有灰尘、油脂等杂质。

可以使用清洁剂或棉签来清洁。

5.加强电路的抗扰能力，例如添加滤波器、稳压器等设备，以减少来自干扰源的影响。

总之，交流接触器不断吸合断开的原因可能有很多，需要进行仔细的排查和分析，然后采取相应的措施来解决问题。

及时的维护和保养也能够延长接触器的使用寿命。
