塑壳断路器选型标准

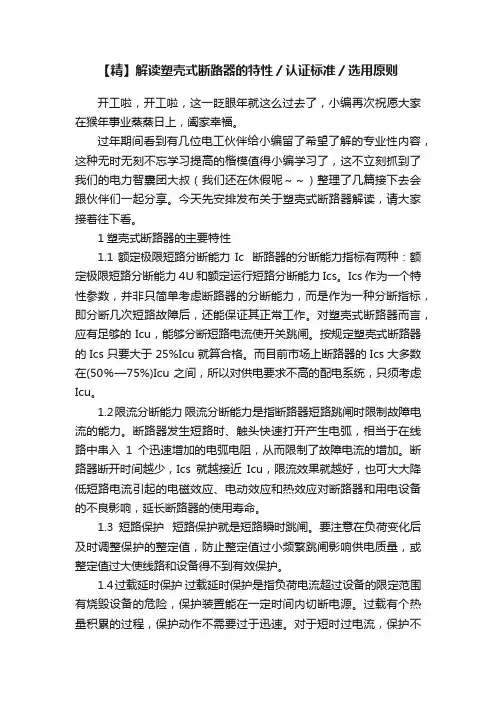

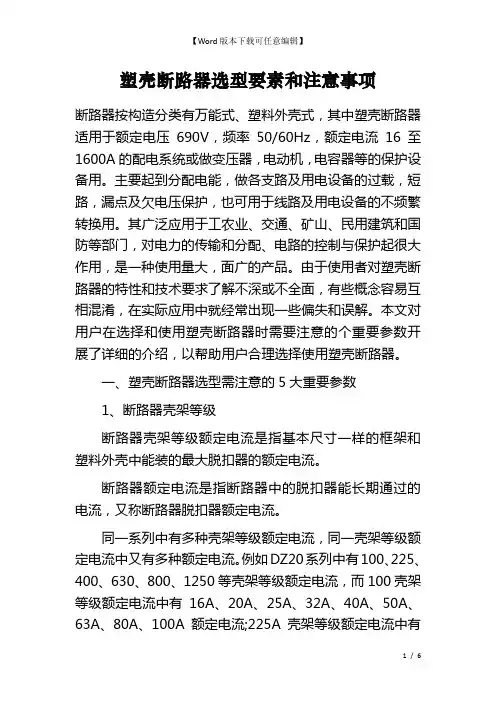

塑壳断路器选型要素和注意事项断路器按构造分类有万能式、塑料外壳式，其中塑壳断路器适用于额定电压690V，频率50/60Hz，额定电流16至1600A的配电系统或做变压器，电动机，电容器等的保护设备用。

主要起到分配电能，做各支路及用电设备的过载，短路，漏点及欠电压保护，也可用于线路及用电设备的不频繁转换用。

其广泛应用于工农业、交通、矿山、民用建筑和国防等部门，对电力的传输和分配、电路的控制与保护起很大作用，是一种使用量大，面广的产品。

由于使用者对塑壳断路器的特性和技术要求了解不深或不全面，有些概念容易互相混淆，在实际应用中就经常出现一些偏失和误解。

本文对用户在选择和使用塑壳断路器时需要注意的个重要参数开展了详细的介绍，以帮助用户合理选择使用塑壳断路器。

一、塑壳断路器选型需注意的5大重要参数1、断路器壳架等级断路器壳架等级额定电流是指基本尺寸一样的框架和塑料外壳中能装的最大脱扣器的额定电流。

断路器额定电流是指断路器中的脱扣器能长期通过的电流，又称断路器脱扣器额定电流。

同一系列中有多种壳架等级额定电流，同一壳架等级额定电流中又有多种额定电流。

例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流;225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A额定电流。

DZ20—100和DZ20—225两种壳架等级中都有100A额定电流，但断路器体积外形和分断能力不一样，因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。

额定电流分级是按(1.25)优先系数来选择的：一方面是符合和满足最大线路和电器元件额定电流的需要;另一方面是为了标准化，以取得最正确的使用导线及加工的效益。

因此它所规定的级别是：3(6)、8、10、12.5、16，20、25、32、40、50、63、80，100、125、160、200、250、315、400A等。

塑壳断路器的选用1.引言塑料外壳式断路器 以下简称MCCB ，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。

随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品 如常熟开关厂的CMl、天津低压开关厂TM30等 。

这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。

实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。

然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。

选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB 没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。

为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。

2.断路器的常用基本相关符号其合义及相互之间的关系Inm——断路器壳架等级电流 A ，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。

In——断路器的额定电流 A ，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。

Ir1——断路器的长延时整定电流 A ，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。

RDM5系列塑料外壳式断路器044选型指南产品概述RDM5系列塑料外壳式断路器主要用于交流50Hz ，额定绝缘电压1000V ，额定工作电压690V 及以下，额定电流至2000A 以下的配电网络中，用来分配电能和保护线路及电源设备免受过载、短路和欠电压等故障的损坏。

其中额定电流630A 及以下的断路器亦可作为保护电动机之用正常情况下，断路器可分别作为线路的不频繁转换及电动机的不频繁起动之用。

断路器具有隔离功能，采用符号“ ”表示。

产品符合：GB/T 14048.2，IEC 60947-2 标准。

注：1.RDM5-125/160/250/630可做S 型分断;2.250壳架及以下且L/M 分断有2极产品;3.RDM5-125S 、RDM5-160S 、RDM5-250S 产品无法安装附件,需配置附件可选L/M/H 分断类型；4.产品需零飞弧时，下单需特殊说明;5.RDM5-63L/M 、RDM5-125L 仅提供固定式板前接线。

四级断路器“N ”极类型表1□报警开关 ■辅助开关 ●分励脱扣器 ○欠电压脱扣器 →引线方向手柄左面安装右面安装045附件代号表2注：(所有内部附件除欠电压脱扣器、DC24V 分励脱扣器为端子出线，其他附件均为引出线,线长500mm)1. RDM5-63、RDM5-125RDM5-160 、RDM5-250 二极产品仅提供：08、10、20、02、30 、28,且安装位置仅能右装；2.RDM5-125S 、RDM5-160S 、RDM5-250S 产品无法安装附件；3.附件代号08、10、20若更改安装位置及引线方向，请订货时注明；4.RDM5-1250/2000，DC24V 分励脱扣器为引出线，线长500mm 。

；、面板释义商标手柄CCC认证标识技术参数中盖底座脱扣按钮RDM5系列塑料外壳式断路器046产品结构□ 污染等级：3级□ 使用环境温度：周围空气温度为-5℃～+40℃，24h 的平均值不超过+35℃;□ 空气相对湿度：在周围空气温度为+40℃时不超过50%；在较低的温度下可以有较高的相对湿度；例如最湿月的平均最大相对湿度为90%， 同时该月的平均最低温度为+20℃，对由于温度变化偶尔产生的凝露应采取处理措施。

摘要：介绍了用户在使用塑壳断路器时容易出现的问题，及怎样正确选择和使用断路器。

关键词：断路器；选择；合理使用；问题1概述塑壳断路器广泛应用于工农业、交通、矿山、民用建筑和国防等部门，对电力的传输和分配、电路的控制与保护起很大作用，是一种使用量大，面广的产品。

由于使用者对塑壳断路器的特性和技术要求了解不深或不全面，有些概念容易互相混淆，在实际应用中就经常出现一些偏失和误解。

本文对用户在选择和使用塑壳断路器时容易出现的问题做一介绍，以帮助用户合理选择使用塑壳断路器。

2断路器壳架等级断路器壳架等级额定电流是指基本尺寸相同的框架和塑料外壳中能装的最大脱扣器的额定电流。

断路器额定电流是指断路器中的脱扣器能长期通过的电流，又称断路器脱扣器额定电流。

同一系列中有多种壳架等级额定电流，同一壳架等级额定电流中又有多种额定电流。

例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A 额定电流。

DZ20—100和DZ20—225两种壳架等级中都有100A额定电流，但断路器体积外形和分断能力不相同，因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。

额定电流分级是按(1.25)优先系数来选择的：一方面是符合和满足最大线路和电器元件额定电流的需要；另一方面是为了标准化，以取得最佳的使用导线及加工的效益。

因此它所规定的级别是：3(6)、8、10、12.5、16，20、25、32、40、50、63、80，100、125、160、200、250、315、400A等。

由于此规定，当线路计算负载为90A时，则只能选100A规格，因此在一定程度上影响它的保护性能。

脱扣器电流整定值是指脱扣器调整到动作电流值。

塑壳断路器选型标准塑壳断路器是一种常见的电气设备，广泛应用于家庭、工业和商业领域。

正确选择适合的塑壳断路器对于电气系统的安全和稳定运行至关重要。

在选择塑壳断路器时，需要考虑诸多因素，包括额定电流、额定电压、短路保护能力、使用环境等。

本文将就塑壳断路器的选型标准进行详细介绍，以帮助读者正确选择适合的塑壳断路器。

首先，额定电流是选择塑壳断路器的关键因素之一。

额定电流是指断路器在额定工作条件下能够正常运行的最大电流值。

在选择塑壳断路器时，需要根据实际负载电流大小来确定断路器的额定电流。

一般来说，额定电流应略大于实际负载电流，以确保断路器能够正常工作并具有一定的过载能力。

其次，额定电压也是选择塑壳断路器的重要考量因素。

额定电压是指断路器能够正常工作的最大电压值。

在选择塑壳断路器时，需要根据电气系统的额定电压来确定断路器的额定电压。

断路器的额定电压应与电气系统的额定电压相匹配，以确保断路器能够正常工作并具有一定的耐压能力。

此外，短路保护能力也是选择塑壳断路器的重要考量因素之一。

短路是电气系统中常见的故障之一，能够迅速准确地切断短路故障电流对于保护电气设备和人身安全至关重要。

在选择塑壳断路器时，需要考虑其短路保护能力，确保其能够在短路故障发生时迅速切断电路，以保护电气设备和人身安全。

最后，使用环境也是选择塑壳断路器的重要考量因素之一。

不同的使用环境对于塑壳断路器的要求也不同。

例如，在潮湿、腐蚀或高温环境中，需要选择具有防水防潮、防腐蚀或耐高温性能的塑壳断路器，以确保其能够在恶劣环境中正常工作。

综上所述，正确选择适合的塑壳断路器对于电气系统的安全和稳定运行至关重要。

在选择塑壳断路器时，需要考虑诸多因素，包括额定电流、额定电压、短路保护能力、使用环境等。

希望本文所述的塑壳断路器选型标准能够帮助读者正确选择适合的塑壳断路器，确保电气系统的安全和稳定运行。

塑壳断路器的选用1.引言塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。

随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。

这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。

实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。

然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。

选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。

为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。

2.断路器的常用基本相关符号其合义及相互之间的关系Inm——断路器壳架等级电流A，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。

In——断路器的额定电流A，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。

Ir1——断路器的长延时整定电流A，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。

选择塑壳断路器的十大方法塑壳式低压断路器为低压三相四线制220/380V 电路的过载、短路保护电器，由于它的分断能力一般比万能式断路器低，故宜作为低压电路和电动机的第二、三、四级保护装置；又因其辅助触头对数较少，不宜做自动操作保护电器，或只能做一次性远方开断电路。

低压断路器做保护电器，从主断路器至末端不宜超过四级，否则失去选择性。

额定电流In电流等级一般不可调节，每一个壳架额定电流Inm有固定级差的断路器额定电流In与之配套，以DZ20Y 型Inm=100A 为例，In有16A、20A、32A、40A、50A、63A、80A、100A 8 个等级，但也必须Inm>In>Ib。

低压侧第二、三级断路器设计选型，还应注重该配电系统的短路电流Id；断路器分断能力；配电线路或电动机可能的超载运行；大功率重负载电动机的频繁启动及反接制动；断路器工作环境温度等诸多不利于安全可靠运行的因素。

一般断路器壳架额定电流Inm确定后，In宜比线路计算电流选大一级的，还应考虑上下级断路器额定电流In的过电流保护脱扣器时间/电流特性及选择性，在塑壳式低压断路器设计选型时，应考核的技术指标有：①额定电压：AC240V、AC400V、AC415V、AC500V、AC690V,DC250V。

②断路器壳架额定电流Inm：各种品牌系列的额定电流等级不同，必须详细阅读欲选品牌的技术资料后再选用。

③断路器额定电流In：各种品牌系列的额定电流等级不同，必须按所设计的配电线路负载电流或电动机功率及欲选产品的技术资料对应选定。

④额定运行分断能力Ics：一般断路器产品档次高即分断能力大，需根据供电负荷级别和建筑物类别及资金承受能力选定，以分断能力大者为优质品。

⑤额定极限分断能力Icu：Icu等于Ics的0.5～1 倍，即经过极限值分断后不再重复使用。

⑥额定短时耐受电流Icw：在1s 时间内耐受的过载电流，不影响断路器继续使用。

⑦极数：各系列产品的极数不一样，一般为2～4 极。

塑壳断路器选型原则
1.额定电流：选择塑壳断路器时应根据电路的额定电流来确定断路器的额定电流，确保其能够承受电路的负荷。

一般来说，断路器的额定电流应该略大于电路的额定电流，以免断路器过载。

2. 短路能力：短路能力是指断路器在短路时能够承受的最大电流。

选择断路器时应根据电路的短路电流来确定断路器的短路能力，确保其能够承受电路的短路电流，防止短路发生时断路器被烧毁。

3. 极数：极数是指断路器的电极数量，一般有单极、双极、三极等。

选择断路器时应根据电路的极数来确定断路器的极数，以确保其能够与电路兼容。

4. 动作特性：动作特性是指断路器的断电时间与故障电流之间的关系。

根据不同的应用场景，可以选择不同的动作特性的断路器，例如短路保护、过载保护等。

5. 使用环境：断路器在使用时需要考虑环境因素，如温度、湿度等。

在选择断路器时，应根据使用环境来确定断路器的防护等级和材料，以确保其能够适应不同的使用环境。
