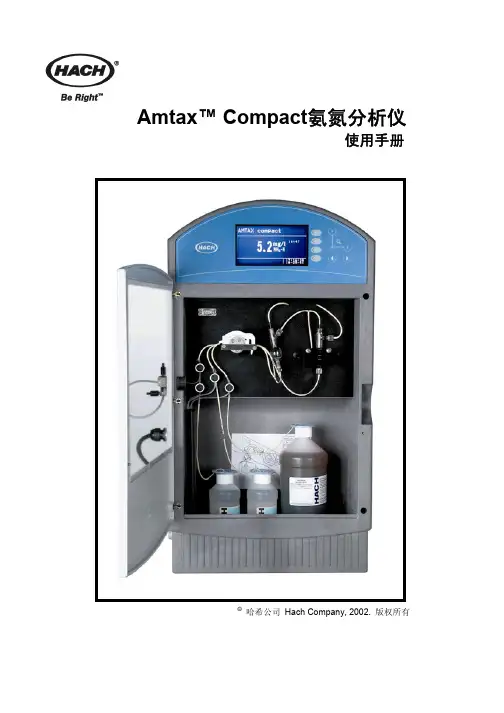

营口市东部污水处理厂在线监测仪表操作手册Amtax™ Compact氨氮分析仪一．测量原理在逐出容器瓶中，样品与逐出溶液混合，样品中的氨氮被转化成氨气，生成的氨气由隔膜泵转移到测量比色池中，氨气在测量比色池中与缓冲溶液混合，改变pH指示剂的颜色；比色法测量缓冲溶液颜色的改变，从而得到样品中氨氮的浓度。

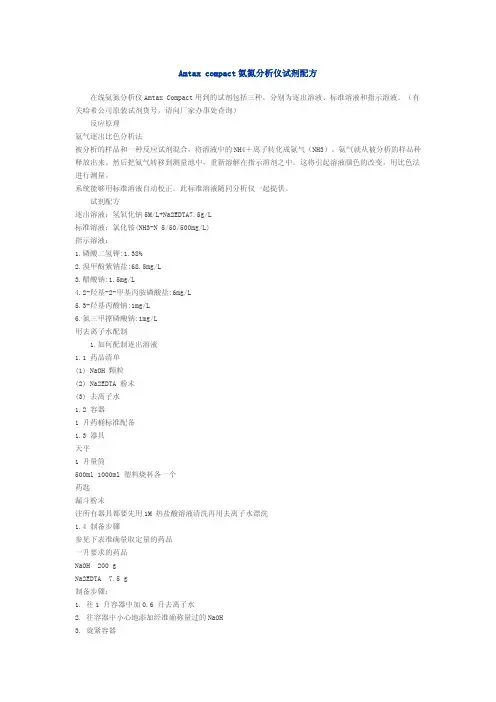

二．仪表参数测量方法：PH比色指示，纳氏比色法测量间隙：13，15，20，或者30 分钟（可选）应用：测量水或废水中铵的浓度测量范围：0.2-1200mg/L NH4-H，根据试剂的不同，分为以下几段：0.2-12mg/L NH4-H2-120mg/L NH4-H20-1200mg/L NH4-H精度：测量值的＋2.5%或者0.2mg/L，二者中的较大者测量下限：0.2mg/L循环时间：13，15，20，或者30 分钟（可选）保存温度范围：5-40℃操作范围：10-40℃三．更换试剂1.根据所需的测量范围，一同随着分析仪器的还有以下某一套试剂：测量范围标准（250mL）逐出液（250mL）指示溶液（1L）0.2-12mg/L 28251-31 28254-31 28255-532-120mg/L 28258-31 28254-31 28256-5320-1200mg/L 28259-31 28254-31 28257-53备注：现在厂内出水口需购置的试剂量程为0.2~12mg/L的。
2.更换试剂：⑴．按住F1－F4 中的任何一个按键，持续3 秒钟。
⑵．选择Service 菜单。
等待至分析仪工作停止。
⑶．将瓶帽和管线从试剂瓶上拿下来，移走试剂瓶。
⑷．将新的试剂瓶安放在分析仪内部，并且将瓶帽和管线安在新的试剂瓶上。
⑸．选择Priming，将所有的软管充满试剂。
⑹．选择Calibrate，进行一轮校正循环，然后分析仪进入测量模式。
四．基本操作1.标液浓度的更改：F1 —﹢Settings（设置）—选Standard—通过F3、F4调整标液浓度跟试剂对应—按F2 确定。

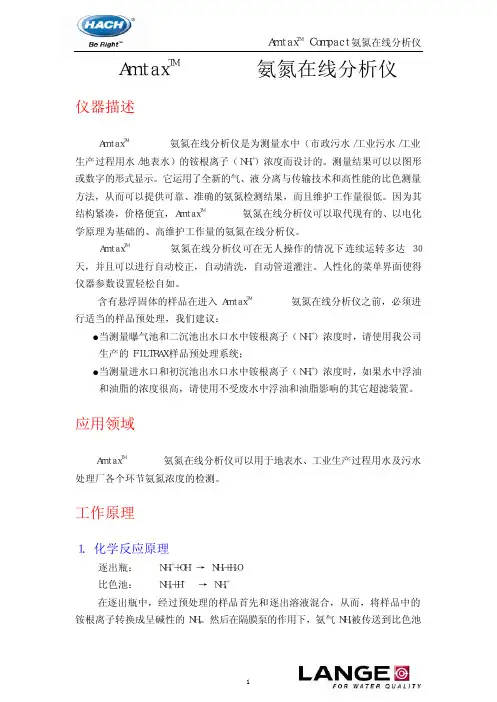

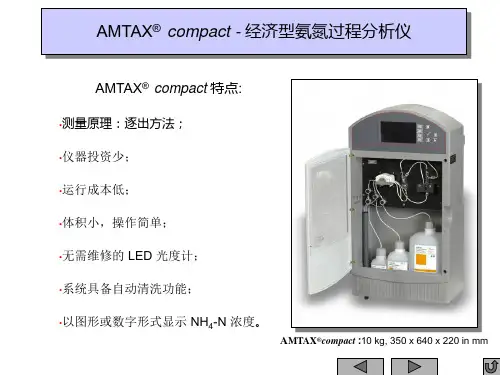

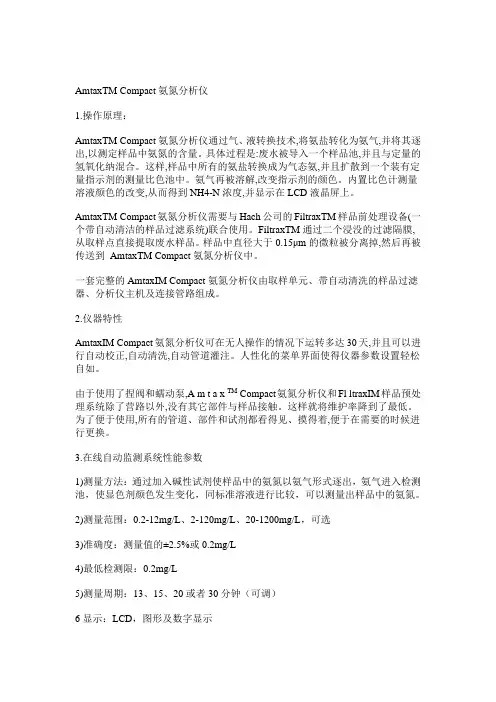

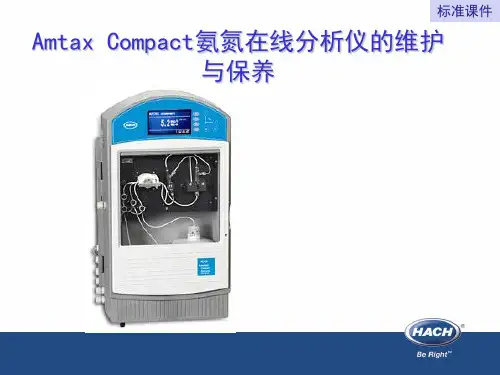

AmtaxTM Compact氨氮分析仪1.操作原理：AmtaxTM Compact氨氮分析仪通过气、液转换技术,将氨盐转化为氨气,并将其逐出,以测定样品中氨氮的含量。
具体过程是:废水被导入一个样品池,并且与定量的氢氧化纳混合。
这样,样品中所有的氨盐转换成为气态氨,并且扩散到一个装有定量指示剂的测量比色池中。
氨气再被溶解,改变指示剂的颜色。
内置比色计测量溶液颜色的改变,从而得到NH4-N浓度,并显示在LCD液晶屏上。
AmtaxTM Compact氨氮分析仪需要与Hach公司的FiltraxTM样品前处理设备(一个带自动清洁的样品过滤系统)联合使用。
FiltraxTM通过二个浸没的过滤隔膜,从取样点直接提取废水样品。
样品中直径大于0.15μm的微粒被分离掉,然后再被传送到AmtaxTM Compact氨氮分析仪中。
一套完整的AmtaxIM Compact氨氮分析仪由取样单元、带自动清洗的样品过滤器、分析仪主机及连接管路组成。
2.仪器特性AmtaxIM Compact氨氮分析仪可在无人操作的情况下运转多达30天,并且可以进行自动校正,自动清洗,自动管道灌注。
人性化的菜单界面使得仪器参数设置轻松自如。
由于使用了捏阀和蠕动泵,A m t a x TM Compact氨氮分析仪和Fl ltraxIM样品预处理系统除了营路以外,没有其它部件与样品接触。
这样就将维护率降到了最低。
为了便于使用,所有的管道、部件和试剂都看得见、摸得着,便于在需要的时候进行更换。
3.在线自动监测系统性能参数1)测量方法：通过加入碱性试剂使样品中的氨氮以氨气形式逐出，氨气进入检测池，使显色剂颜色发生变化，同标准溶液进行比较，可以测量出样品中的氨氮。
2)测量范围：0.2-12mg/L、2-120mg/L、20-1200mg/L，可选3)准确度：测量值的±2.5%或0.2mg/L4)最低检测限：0.2mg/L5)测量周期：13、15、20或者30分钟（可调）6显示：LCD，图形及数字显示7)信号输出：4-20mA，最大负载500欧姆8)错误指示继电器：24V, 1A9)报警继电器：可预设高低限报警10工作温度：10-40℃11样品温度：10-40℃12样品流速：最小为100ml/h13)样品入口压力：1-5psi14)工作电源；100-230VAC，50/60Hz15)外壳：IP54 (室内安装)16)现场总线：Modbus或者Profibus DP，可选专利一种氨氮在线监测方法，其方法包括如下步骤：ａ：将试样中逸出的氨氮气吹入吸收液中；ｂ：测定导入氨氮气体后吸收液内的电导值，比较标定的吸收液的电导值，计算出试样中的含氨氮含量。

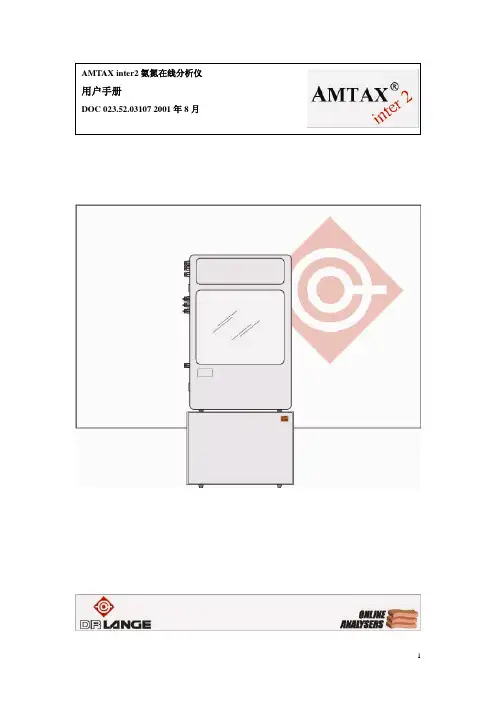

包装内容：1套消耗品试剂A和B LCW802（包括添加剂A+B）零点标液 LCW804标准溶液（5mg/L） LCW803或（35mg/L） LCW808清洗溶液 LCW 819手册维护时间表工程测试认证附件包 LZV 088 1根排水管，6m LZP5731根集水盘排水管 LZP5741套螺纹帽 LZV 304目录（2001年8月版，来自于SW第一版）1 保修和责任 (4)2 测量参数 (4)3 安装 (5)3.1 仪器尺寸图 (5)3.2 安装环境 (7)3.3 进水管和出水管连接 (8)3.4 电路连接 (11)4 试运行 (13)4.1 密码保护 (13)4.2 关机 (14)5 分析单元 (14)5.1 功能描述 (14)5.2 管道 (16)5.3 蠕动泵 (21)5.4 搅拌容器 (22)5.5 溢流容器 (23)5.6 光度计模块 (23)5.7 捏阀 (25)5.8 湿度传感器 (26)5.9 冷却系统...........................................26 6 化学品. (27)6.1 试剂 (27)6.2 反应原理 (28)6.3 安全指南 (29)6.4 试剂分配和收集 (30)7 软件菜单系统 (30)7.1 菜单概观 (31)7.2 [+DEVICE DATA]菜单 (32)7.3 [+SIGNALS]菜单 (34)7.4 [+SERVICE]菜单 (35)7.5 [+Status]菜单 (36)7.6 测量数据表 (36)8 维护 (37)8.1 维护时间表 (37)8.2 更换试剂 (38)8.3 清洗 (39)8.4 更换管道 (39)8.5 AQA (39)9 试剂和零部件 (40)10 技术数据 (42)1 保修和责任DR LANGE公司保证其交货的产品没有任何材质破损和/或处理错误，如果出现任何破损部件，我们公司将负责免费修理或更换。

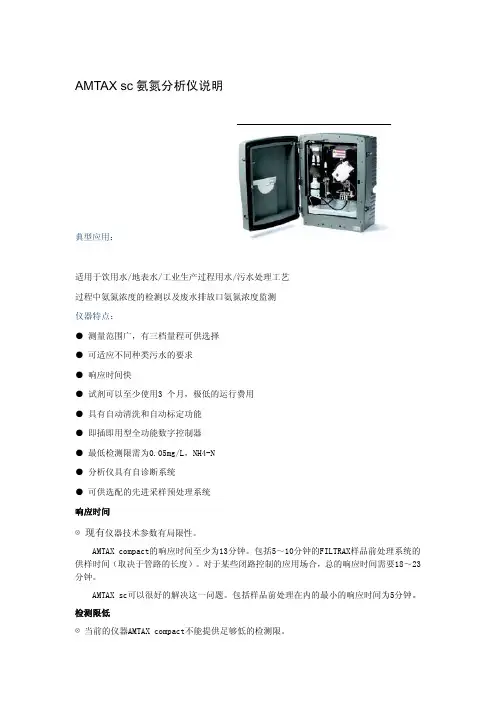

AMTAX sc氨氮分析仪说明典型应用：适用于饮用水/地表水/工业生产过程用水/污水处理工艺过程中氨氮浓度的检测以及废水排放口氨氮浓度监测仪器特点：● 测量范围广，有三档量程可供选择● 可适应不同种类污水的要求● 响应时间快● 试剂可以至少使用3 个月，极低的运行费用● 具有自动清洗和自动标定功能● 即插即用型全功能数字控制器● 最低检测限需为0.05mg/L，NH4-N● 分析仪具有自诊断系统●可供选配的先进采样预处理系统响应时间⊗ 现有仪器技术参数有局限性。
AMTAX compact的响应时间至少为13分钟。
包括5～10分钟的FILTRAX样品前处理系统的供样时间（取决于管路的长度）。
对于某些闭路控制的应用场合，总的响应时间需要18～23分钟。
AMTAX sc可以很好的解决这一问题。
包括样品前处理在内的最小的响应时间为5分钟。
检测限低⊗ 当前的仪器AMTAX compact不能提供足够低的检测限。
AMTAX compact的最低检测限为0.2 mg/l NH4-N。
⊕AMTAX sc更低检测限：AMTAX sc的最低检测限为0.05 mg/l NH4-N。
与其它的传感器和参数组合匹配：⊗ 当前的仪器AMTAX compact是单机仪器。
它们使用的是普通的菜单结构。
不能与其它的传感器和分析仪组合。
⊕ AMTAX sc使用的是DSF标准。
它可以与目前我们的sc控制器平台上的所有传感器组合，今后也可以。
目标市场:AMTAX sc基本目标市场是市政和工业污水以及饮用水市场。
AMTAX sc完成了sc平台上的营养盐监测，与数字化传感器家族完全兼容。
将所有的这些传感器组合在sc平台上可以满足绝大多数用户的需求。
氨氮测量在大多数情况下与溶解氧、硝氮和悬浮固体浓度一起使用。
目前，没有一家竞争对手可以提供像HACH公司这么多种类的测量营养盐、悬浮固体和电化学参数的传感器，并将这些传感器组合到一个通用的平台上。

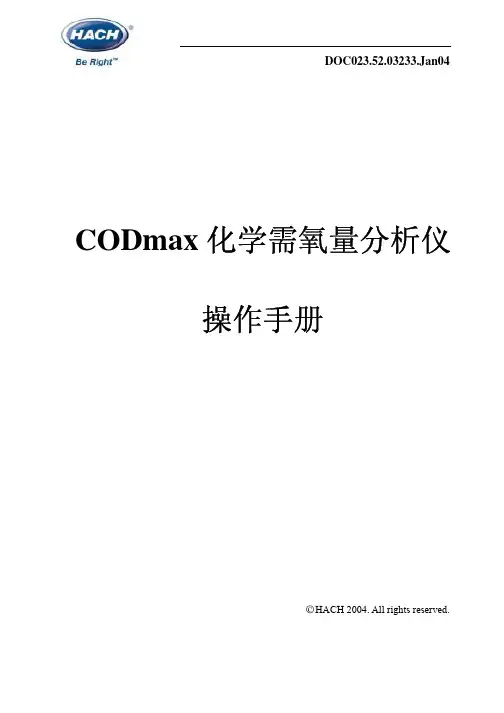

电仪部内部资料哈希COD在线监测仪操作规程哈希COD在线监测仪操作规程一、设备工作原理设备工作原理：1、检测原理：水样、重铬酸钾、硫酸银溶液（催化剂）和浓硫酸的混合液在消解池中被加热到175℃，在此期间铬离子作为氧化剂从Cr6+价被还原成Cr3+而改变了颜色，颜色的改变度与样品中被氧化物质的含量成对应关系，仪器通过比色换算直接将样品的COD显示出来。
2.检测过程：（1）测试前仪器自动抽取新鲜的样品清洗进样管道；（2）仪器使用活塞泵进样，活塞泵不与样品、试剂直接接触；（3）试剂（硫酸汞、重铬酸钾、硫酸包括催化剂）也通过活塞泵吸入，（4）通过气泡的方式混合样品和试剂；（5）仪器关闭消解试管的两端的阀门后，加热电阻丝将样品和试剂的混合溶液迅速地加热至175℃；（6）测量系统按照仪器参数的设定值自动控制消解时间；（7）溶液冷却后，由活塞泵排出溶液。
（8）仪器按预设置的校准时间和清洗时间自动地对仪器进行校准和清洗。
（9）根据实际校准系数，微处理器单元计算出经过自动温度补偿后的COD值。
COD设备结构说明图试剂型号：LCW2401、硫酸溶液2.5升（强腐蚀）；2、重铬酸钾溶液1升；3、硫酸汞溶液1升（剧毒）；4、零点校准溶液0.5升；5、标准溶液0.25升V1：消解试管入口阀V2：空缺水平阀V3：样品阀V4：排放阀V5：重铬酸钾阀V6：消解阀V7：95硫酸阀V8：硫酸汞阀V9：标液阀V10：空气消解阀3.COD设定-SETTING项：（1）digest.time消解时间：30分钟；（2）Mea.intervall测量间隔时间：COD、NH3-N设定，4小时采样周期；（3）cur.range：1#COD：0~5000mg/L、2#COD：0~500mg/L、NH3-N:0~120mg/L；（4）cleaning清洗：三天一次；（5）calibration校准：自动校正周期三天一次；COD设定-SERVICE项：（1）flush冲洗：冲洗所有管路（60秒）；（2）cleaning清洗：启动自动清洗，然后进行测量；（3）calibration校准：启动自动校准，然后进行测量（60分钟）；（4）CONTROLUNIT控制单元：复位控制器列表，仅处理电子问题；注意：进入SERVICE项产生以下动作（轻易不要进入该项）COD测量仪立即停止测量；仪表回到初始状态，消解管释放压力，排空，冷却；存储最后一次的有效测量值；所有的输出都保持为他们的最后状态值。
