HACH仪器技术参数1 PH、ORP分析仪1.1 P53型PH分析仪组成：P53型控制器和PD1P1差分电极1.1.1 P53型控制器技术参数：显示：图形点阵液晶显示屏（LCD），分辨率为128×64像素，带发光二极管（LED）背景灯。
主要字符显示高度为1/2英寸（13 mm），辅助信息字符显示高度为1/8英寸（3 mm），菜单界面包括最多6整行的对话文本，中文菜单。
环境条件：操作-4 ~ +140℉（-20 ~ +60℃），相对湿度0 ~ 95%，没有冷凝保存-22 ~ +158℉（-30 ~ +70℃），相对湿度0 ~ 95%，没有冷凝继电器：类型/输出：两个或者四个机电继电器，SPDT（C型），UL级5A、115/230 V AC，5A @ 30 VDC 电阻操作模式：各个继电器（A，B，C和D）都能够选择来通过pH（或者ORP）值或者温度来进行驱动。
功能模式：控制可以设置成：高/低相位调整、定点设定、死区、过载计时、开延迟和关延迟。
报警可以设置成：低位报警点、低位报警点死区、高位报警点、高位报警点死区、开延迟和关延迟。
状态不可配置，仅当“错误”诊断报警条件成立时会触发定时由用户设定时间间隔和长度来控制HACH传感器净洗系统指示器：继电器A、B、C和D的指示器分别指示各自的中继状态。
温度补偿：选用温度器件NTC 300Ω热敏电阻自动进行温度补偿，从14.0~230.0℉（-10.0~+110.0℃）。
也可以采用Pt 1000Ω RTD、Pt 100Ω RTD，或者是固定在一个用户手工输入的温度上。
另外对于纯水有可选择的温度校准因子（用氨、吗啉或者用户设置的pH/℃线性斜率）来自动进行温度补偿（0.0~50.0℃）。
电源要求：90~130 V AC，50~60 Hz交流电（最大10 V A）；或者180~260 V AC，50~60 Hz 交流电（最大10 V A）模拟输出：两个独立的4 ~ 20 mA输出端，每个都具有0.004 mA（12位）的数据精度，最大负荷为600Ω通讯RS-232 分析人员可以利有IBM兼容的个人计算机和HACH可选的软件工具包来进行测试数据的配置和调用。

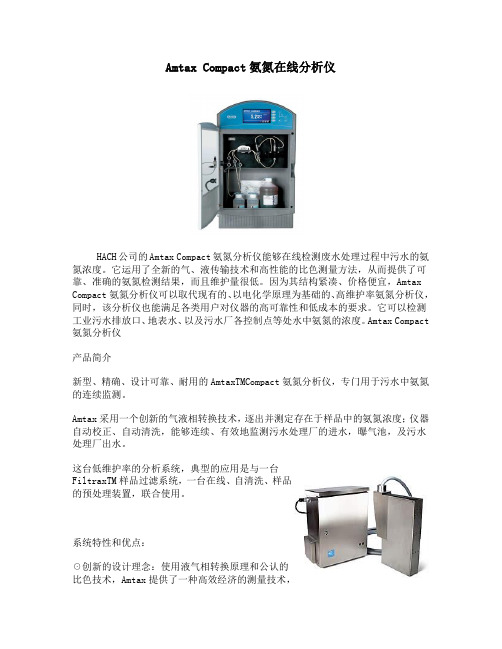

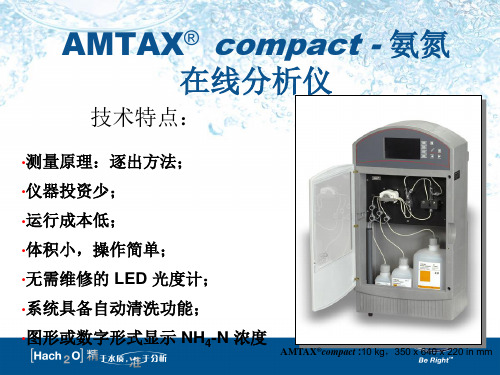

Amtax Compact氨氮在线分析仪HACH公司的Amtax Compact氨氮分析仪能够在线检测废水处理过程中污水的氨氮浓度。
它运用了全新的气、液传输技术和高性能的比色测量方法，从而提供了可靠、准确的氨氮检测结果，而且维护量很低。
因为其结构紧凑、价格便宜，Amtax Compact氨氮分析仪可以取代现有的、以电化学原理为基础的、高维护率氨氮分析仪，同时，该分析仪也能满足各类用户对仪器的高可靠性和低成本的要求。
它可以检测工业污水排放口、地表水、以及污水厂各控制点等处水中氨氮的浓度。
Amtax Compact 氨氮分析仪产品简介新型、精确、设计可靠、耐用的AmtaxTMCompact氨氮分析仪，专门用于污水中氨氮的连续监测。
Amtax采用一个创新的气液相转换技术，逐出并测定存在于样品中的氨氮浓度；仪器自动校正、自动清洗，能够连续、有效地监测污水处理厂的进水，曝气池，及污水处理厂出水。
这台低维护率的分析系统，典型的应用是与一台FiltraxTM样品过滤系统，一台在线、自清洗、样品的预处理装置，联合使用。
系统特性和优点：☉创新的设计理念：使用液气相转换原理和公认的比色技术，Amtax提供了一种高效经济的测量技术，代替维护率极高的电极方法；☉维护方便：所有的导管、组件和试剂都在看得到、可接触到的位置，易于更换；☉自动可靠的操作：分析仪自动校正、自动加入试剂，可自动运行多达30天；一个菜单驱动显示软件界面，可方便设置运行参数；☉外壳坚固：Amtax分析仪完全安装在安全级别为IP64的塑料外壳内，可在室内安装；☉图形显示：系统使用方便的菜单操作软件，测量结果可以数字或图形方式显示在LCD上；技术参数：测量范围：0.2-12mg/L，2-120 mg/L，20-1200 mg/L NH4-N；精度：读数的±2.5%；检测限：0.5mg/L；测量时间：13，15，20或30分钟 1小时3小时4小时（可选）；方法：逐出法，pH指示，光度检测；显示：图形显示，带进程曲线；输出：0/4 - 20mA，最大500欧姆；报警：两个可编程高低限接点（最大，最小），24V，1A；操作温度：10 - 40°C；电源：230V，50/60Hz；。
AmtaxTM Compact氨氮分析仪1.操作原理：AmtaxTM Compact氨氮分析仪通过气、液转换技术,将氨盐转化为氨气,并将其逐出,以测定样品中氨氮的含量。
具体过程是:废水被导入一个样品池,并且与定量的氢氧化纳混合。
这样,样品中所有的氨盐转换成为气态氨,并且扩散到一个装有定量指示剂的测量比色池中。
氨气再被溶解,改变指示剂的颜色。
内置比色计测量溶液颜色的改变,从而得到NH4-N浓度,并显示在LCD液晶屏上。
AmtaxTM Compact氨氮分析仪需要与Hach公司的FiltraxTM样品前处理设备(一个带自动清洁的样品过滤系统)联合使用。
FiltraxTM通过二个浸没的过滤隔膜,从取样点直接提取废水样品。
样品中直径大于0.15μm的微粒被分离掉,然后再被传送到AmtaxTM Compact氨氮分析仪中。
一套完整的AmtaxIM Compact氨氮分析仪由取样单元、带自动清洗的样品过滤器、分析仪主机及连接管路组成。
2.仪器特性AmtaxIM Compact氨氮分析仪可在无人操作的情况下运转多达30天,并且可以进行自动校正,自动清洗,自动管道灌注。
人性化的菜单界面使得仪器参数设置轻松自如。
由于使用了捏阀和蠕动泵,A m t a x TM Compact氨氮分析仪和Fl ltraxIM样品预处理系统除了营路以外,没有其它部件与样品接触。
这样就将维护率降到了最低。
为了便于使用,所有的管道、部件和试剂都看得见、摸得着,便于在需要的时候进行更换。
3.在线自动监测系统性能参数1)测量方法：通过加入碱性试剂使样品中的氨氮以氨气形式逐出，氨气进入检测池，使显色剂颜色发生变化，同标准溶液进行比较，可以测量出样品中的氨氮。
2)测量范围：0.2-12mg/L、2-120mg/L、20-1200mg/L，可选3)准确度：测量值的±2.5%或0.2mg/L4)最低检测限：0.2mg/L5)测量周期：13、15、20或者30分钟（可调）6显示：LCD，图形及数字显示7)信号输出：4-20mA，最大负载500欧姆8)错误指示继电器：24V, 1A9)报警继电器：可预设高低限报警10工作温度：10-40℃11样品温度：10-40℃12样品流速：最小为100ml/h13)样品入口压力：1-5psi14)工作电源；100-230VAC，50/60Hz15)外壳：IP54 (室内安装)16)现场总线：Modbus或者Profibus DP，可选专利一种氨氮在线监测方法，其方法包括如下步骤：ａ：将试样中逸出的氨氮气吹入吸收液中；ｂ：测定导入氨氮气体后吸收液内的电导值，比较标定的吸收液的电导值，计算出试样中的含氨氮含量。
哈希氨氮在线监控使用说明一、概述二、系统组成1.传感器：传感器是哈希氨氮在线监控系统的核心组件，用于捕捉氮气浓度。
传感器通常包括一个氮气探测器和一个数据转换器。
传感器将收集到的氮气浓度转换为数字信号，并传输给数据采集设备。
2.数据采集设备：数据采集设备接收传感器传输的数字信号，并进行处理。
它可以将数据保存到本地存储器中，也可以将数据传输到远程服务器。
数据采集设备通常具有一定的计算能力，可以进行实时数据分析和处理。
3.数据显示与分析软件：数据显示与分析软件用于接收数据采集设备传输的数据，并将其显示在监控界面上。
通过软件，用户可以实时监测氮气浓度的变化，查看历史数据，并进行数据分析。
三、使用步骤1.安装传感器：首先，将传感器安装在需要监测氮气浓度的地方。
传感器通常需要固定在墙壁或天花板上，确保其位置合适。
安装传感器时，要注意避免其被物体遮挡，以免影响数据采集的准确性。
2.连接数据采集设备：将传感器和数据采集设备连接。
这一步通常需要使用信号线将传感器与数据采集设备连接起来。
确保连接的安全可靠，并保持传输信号的稳定。
3.配置软件：安装并配置数据显示与分析软件。
根据软件提供的说明，配置软件的相关参数，确保与数据采集设备的通信正常。
同时，根据实际需求，设置数据显示界面的布局和样式。
4.启动系统：启动数据采集设备和数据显示与分析软件。
等待系统初始化完成后，系统将开始收集和分析数据，并将其显示在监控界面上。
5.监测氮气浓度：在监控界面上，可以实时监测氮气浓度的变化情况。
可以通过监控曲线、数字显示等多种方式来查看氮气浓度的变化。
同时，用户还可以设置报警阈值，当氮气浓度超过设定阈值时，系统将自动发出警报。
6. 数据分析与导出：数据显示与分析软件通常提供数据分析和导出功能。
用户可以使用这些功能来对收集到的数据进行分析，得出趋势图、统计数据等。
另外，用户还可以将数据导出为Excel、PDF等格式进行保存或与他人分享。
四、注意事项1.定期检查传感器的工作状态，确保其正常工作。
哈希水质氨氮方法
哈希水质氨氮方法是一种用于测定水体中氨氮浓度的方法。
氨氮是指水中存在的氨和氨基酸的氮的总量。
水体中的氨氮含量是衡量水质的重要指标之一，对于水体的污染状况、自然水体的富营养化程度等有重要的指示意义。
本文将介绍哈希水质氨氮方法的原理、步骤和应用。
哈希方法是一种广泛应用的测定氨氮浓度的方法，其主要原理是利用氨氮与复杂溴间苯二胺生成固定物质，并通过比色法或分光光度法测定固定物质的光吸收强度从而计算出氨氮的浓度。
该方法的基本步骤如下：
1.取一定量的水样，将其加入试管中。
2.加入适量的试剂，其中试剂A为含有氯化锰的酸性碱碘酸溶液，试剂B为含有溴间苯二胺的碱性氢溴酸溶液。
3.快速振荡混合，并放置于室温下反应一段时间。
4.加入酸性肼溶液，使反应停止。
5.用去离子水将试管中的试剂冲洗至基本透明。
6.用比色法或分光光度法测定固定物质的吸光度。
7.根据标准曲线或计算公式计算出水样中氨氮的浓度。
哈希方法具有以下优点：操作简便、结果可靠、化学试剂易得、检测时间短。
因此，该方法被广泛应用于水质监测、环境监测、自然水体保护等领域。
此外，哈希方法也存在一些局限性。
首先，该方法对水样中的其他物质，如硫化物、亚硝酸盐等有干扰。
其次，哈希方法测定的是水体中总氨氮的浓度，无法区分出氨和氨基酸的含量。
因此，在实际应用中需要根据具体情况进行合理选择。
总结起来，哈希水质氨氮方法是一种可靠、快速、广泛应用的测定水体中氨氮浓度的方法。
通过选取合适的试剂和测定手段，可以有效地测定水样中氨氮的含量，为水质监测和环境保护提供重要的数据支持。
包装内容：1套消耗品试剂A和B LCW802（包括添加剂A+B）零点标液 LCW804标准溶液（5mg/L） LCW803或（35mg/L） LCW808清洗溶液 LCW 819手册维护时间表工程测试认证附件包 LZV 088 1根排水管，6m LZP5731根集水盘排水管 LZP5741套螺纹帽 LZV 304目录（2001年8月版，来自于SW第一版）1 保修和责任 (4)2 测量参数 (4)3 安装 (5)3.1 仪器尺寸图 (5)3.2 安装环境 (7)3.3 进水管和出水管连接 (8)3.4 电路连接 (11)4 试运行 (13)4.1 密码保护 (13)4.2 关机 (14)5 分析单元 (14)5.1 功能描述 (14)5.2 管道 (16)5.3 蠕动泵 (21)5.4 搅拌容器 (22)5.5 溢流容器 (23)5.6 光度计模块 (23)5.7 捏阀 (25)5.8 湿度传感器 (26)5.9 冷却系统...........................................26 6 化学品. (27)6.1 试剂 (27)6.2 反应原理 (28)6.3 安全指南 (29)6.4 试剂分配和收集 (30)7 软件菜单系统 (30)7.1 菜单概观 (31)7.2 [+DEVICE DATA]菜单 (32)7.3 [+SIGNALS]菜单 (34)7.4 [+SERVICE]菜单 (35)7.5 [+Status]菜单 (36)7.6 测量数据表 (36)8 维护 (37)8.1 维护时间表 (37)8.2 更换试剂 (38)8.3 清洗 (39)8.4 更换管道 (39)8.5 AQA (39)9 试剂和零部件 (40)10 技术数据 (42)1 保修和责任DR LANGE公司保证其交货的产品没有任何材质破损和/或处理错误，如果出现任何破损部件，我们公司将负责免费修理或更换。
AMTAX sc氨氮分析仪说明典型应用：适用于饮用水/地表水/工业生产过程用水/污水处理工艺过程中氨氮浓度的检测以及废水排放口氨氮浓度监测仪器特点：● 测量范围广，有三档量程可供选择● 可适应不同种类污水的要求● 响应时间快● 试剂可以至少使用3 个月，极低的运行费用● 具有自动清洗和自动标定功能● 即插即用型全功能数字控制器● 最低检测限需为0.05mg/L，NH4-N● 分析仪具有自诊断系统●可供选配的先进采样预处理系统响应时间⊗ 现有仪器技术参数有局限性。
AMTAX compact的响应时间至少为13分钟。
包括5～10分钟的FILTRAX样品前处理系统的供样时间（取决于管路的长度）。
对于某些闭路控制的应用场合，总的响应时间需要18～23分钟。
AMTAX sc可以很好的解决这一问题。
包括样品前处理在内的最小的响应时间为5分钟。
检测限低⊗ 当前的仪器AMTAX compact不能提供足够低的检测限。
AMTAX compact的最低检测限为0.2 mg/l NH4-N。
⊕AMTAX sc更低检测限：AMTAX sc的最低检测限为0.05 mg/l NH4-N。
与其它的传感器和参数组合匹配：⊗ 当前的仪器AMTAX compact是单机仪器。
它们使用的是普通的菜单结构。
不能与其它的传感器和分析仪组合。
⊕ AMTAX sc使用的是DSF标准。
它可以与目前我们的sc控制器平台上的所有传感器组合，今后也可以。
目标市场:AMTAX sc基本目标市场是市政和工业污水以及饮用水市场。
AMTAX sc完成了sc平台上的营养盐监测，与数字化传感器家族完全兼容。
将所有的这些传感器组合在sc平台上可以满足绝大多数用户的需求。
氨氮测量在大多数情况下与溶解氧、硝氮和悬浮固体浓度一起使用。
目前，没有一家竞争对手可以提供像HACH公司这么多种类的测量营养盐、悬浮固体和电化学参数的传感器，并将这些传感器组合到一个通用的平台上。
