营口市东部污水处理厂在线监测仪表操作手册Amtax™ Compact氨氮分析仪一．测量原理在逐出容器瓶中，样品与逐出溶液混合，样品中的氨氮被转化成氨气，生成的氨气由隔膜泵转移到测量比色池中，氨气在测量比色池中与缓冲溶液混合，改变pH指示剂的颜色；比色法测量缓冲溶液颜色的改变，从而得到样品中氨氮的浓度。

二．仪表参数测量方法：PH比色指示，纳氏比色法测量间隙：13，15，20，或者30 分钟（可选）应用：测量水或废水中铵的浓度测量范围：0.2-1200mg/L NH4-H，根据试剂的不同，分为以下几段：0.2-12mg/L NH4-H2-120mg/L NH4-H20-1200mg/L NH4-H精度：测量值的＋2.5%或者0.2mg/L，二者中的较大者测量下限：0.2mg/L循环时间：13，15，20，或者30 分钟（可选）保存温度范围：5-40℃操作范围：10-40℃三．更换试剂1.根据所需的测量范围，一同随着分析仪器的还有以下某一套试剂：测量范围标准（250mL）逐出液（250mL）指示溶液（1L）0.2-12mg/L 28251-31 28254-31 28255-532-120mg/L 28258-31 28254-31 28256-5320-1200mg/L 28259-31 28254-31 28257-53备注：现在厂内出水口需购置的试剂量程为0.2~12mg/L的。

2.更换试剂：⑴．按住F1－F4 中的任何一个按键，持续3 秒钟。

⑵．选择Service 菜单。

等待至分析仪工作停止。

⑶．将瓶帽和管线从试剂瓶上拿下来，移走试剂瓶。

⑷．将新的试剂瓶安放在分析仪内部，并且将瓶帽和管线安在新的试剂瓶上。

⑸．选择Priming，将所有的软管充满试剂。

⑹．选择Calibrate，进行一轮校正循环，然后分析仪进入测量模式。

四．基本操作1.标液浓度的更改：F1 —﹢Settings（设置）—选Standard—通过F3、F4调整标液浓度跟试剂对应—按F2 确定。

氨氮测定

氨氮测定

AmtaxTM Compact氨氮分析仪1.操作原理：AmtaxTM Compact氨氮分析仪通过气、液转换技术,将氨盐转化为氨气,并将其逐出,以测定样品中氨氮的含量。

具体过程是:废水被导入一个样品池,并且与定量的氢氧化纳混合。

这样,样品中所有的氨盐转换成为气态氨,并且扩散到一个装有定量指示剂的测量比色池中。

氨气再被溶解,改变指示剂的颜色。

内置比色计测量溶液颜色的改变,从而得到NH4-N浓度,并显示在LCD液晶屏上。

AmtaxTM Compact氨氮分析仪需要与Hach公司的FiltraxTM样品前处理设备(一个带自动清洁的样品过滤系统)联合使用。

FiltraxTM通过二个浸没的过滤隔膜,从取样点直接提取废水样品。

样品中直径大于0.15μm的微粒被分离掉,然后再被传送到AmtaxTM Compact氨氮分析仪中。

一套完整的AmtaxIM Compact氨氮分析仪由取样单元、带自动清洗的样品过滤器、分析仪主机及连接管路组成。

2.仪器特性AmtaxIM Compact氨氮分析仪可在无人操作的情况下运转多达30天,并且可以进行自动校正,自动清洗,自动管道灌注。

人性化的菜单界面使得仪器参数设置轻松自如。

由于使用了捏阀和蠕动泵,A m t a x TM Compact氨氮分析仪和Fl ltraxIM样品预处理系统除了营路以外,没有其它部件与样品接触。

这样就将维护率降到了最低。

为了便于使用,所有的管道、部件和试剂都看得见、摸得着,便于在需要的时候进行更换。

3.在线自动监测系统性能参数1)测量方法：通过加入碱性试剂使样品中的氨氮以氨气形式逐出，氨气进入检测池，使显色剂颜色发生变化，同标准溶液进行比较，可以测量出样品中的氨氮。

2)测量范围：0.2-12mg/L、2-120mg/L、20-1200mg/L，可选3)准确度：测量值的±2.5%或0.2mg/L4)最低检测限：0.2mg/L5)测量周期：13、15、20或者30分钟（可调）6显示：LCD，图形及数字显示7)信号输出：4-20mA，最大负载500欧姆8)错误指示继电器：24V, 1A9)报警继电器：可预设高低限报警10工作温度：10-40℃11样品温度：10-40℃12样品流速：最小为100ml/h13)样品入口压力：1-5psi14)工作电源；100-230VAC，50/60Hz15)外壳：IP54 (室内安装)16)现场总线：Modbus或者Profibus DP，可选专利一种氨氮在线监测方法，其方法包括如下步骤：ａ：将试样中逸出的氨氮气吹入吸收液中；ｂ：测定导入氨氮气体后吸收液内的电导值，比较标定的吸收液的电导值，计算出试样中的含氨氮含量。

Amtax Compact氨氮分析仪中文使用说明书

Amtax Compact氨氮分析仪中文使用说明书
第一部分 总体描述 1.1 打开仪器包装 .......................... .......................... .......................... .................... .............6
1.1.1 重要注意事项. .......................... .......................... .......................... ............. ...... ... ..6
4.1.1 测量模式....... ...................................…................................................................. 21 4.1.2 校正模式..... ......................................... ....….............. .............................................21 4.1.3 清洁模式.... .. .................................... …………………. ...........................................21 4.1.4 初始化模式.. ....................... ..............…….......................... .................................... 21 4.2 压力阀和泵管路安装....................................................................................................... 21 4.2.1 管线描述. ................. ..............…....................... ..............…...............................…. 21 4.3 测量池……………………………………………………………………..………............... ... 21 4.4 湿度感应器..... ………………………………………………………..………………............. 21

AMTAX哈希氨氮

AMTAX哈希氨氮

EZZ056 LZX278 LZV173 LZV178 LZV144 LZV145 LZV180 LZV181 LZV182 LZV183 LZP361
AMTAX® compact - 性能指标
测量方法： 测量范围： 测量误差： 测量间隔： 结果显示： 信号输出：
操作环境： 电源： 安全级别： 尺寸(高×宽×厚)： 质量：
AMTAX® compact - 氨氮过程分析仪化学试剂
化学试剂 测量范围
标准溶液 (桶装250ml)
逐出溶液 (桶装500ml)
0.5~12mg/LNH4-N
LCW 837 (5 mg/L)
LCW 830
5~120mg/LNH4-N
LCW 838 (50 mg/L)
LCW 830
5~1200mg/LNH4-N
•LPV368.64.01110 -----Amtax Analyzer,0.5~12.0mg/L NH4-N,230VAC ( 美国HACH);
•LPV368.64.11110 -----Amtax Analyzer,5~120mg/L NH4-N,230VAC
(
美国HACH);
•LPV368.64.21110 -----Amtax Analyzer,50~1200mg/L NH4-N,230VAC ( 美国HACH);
•测量范围：0.02…2
•
0.1 1.0
... ...
20 80
mg/l mg/l
NNHH44--NN
•系统具备自动清洗功能；
•操作简单，维护方便；
•与Filtrax样品前处理系统配合使用；
•以图形或数字形式显示 NH4-N 浓度。
AMTAX® inter2 - 氨氮过程分析仪应用领域

Amtaxinter2 氨氮在线分析仪操作手册

Amtaxinter2 氨氮在线分析仪操作手册

包装内容：1套消耗品试剂A和B LCW802（包括添加剂A+B）零点标液 LCW804标准溶液（5mg/L） LCW803或（35mg/L） LCW808清洗溶液 LCW 819手册维护时间表工程测试认证附件包 LZV 088 1根排水管，6m LZP5731根集水盘排水管 LZP5741套螺纹帽 LZV 304目录（2001年8月版，来自于SW第一版）1 保修和责任 (4)2 测量参数 (4)3 安装 (5)3.1 仪器尺寸图 (5)3.2 安装环境 (7)3.3 进水管和出水管连接 (8)3.4 电路连接 (11)4 试运行 (13)4.1 密码保护 (13)4.2 关机 (14)5 分析单元 (14)5.1 功能描述 (14)5.2 管道 (16)5.3 蠕动泵 (21)5.4 搅拌容器 (22)5.5 溢流容器 (23)5.6 光度计模块 (23)5.7 捏阀 (25)5.8 湿度传感器 (26)5.9 冷却系统...........................................26 6 化学品. (27)6.1 试剂 (27)6.2 反应原理 (28)6.3 安全指南 (29)6.4 试剂分配和收集 (30)7 软件菜单系统 (30)7.1 菜单概观 (31)7.2 [+DEVICE DATA]菜单 (32)7.3 [+SIGNALS]菜单 (34)7.4 [+SERVICE]菜单 (35)7.5 [+Status]菜单 (36)7.6 测量数据表 (36)8 维护 (37)8.1 维护时间表 (37)8.2 更换试剂 (38)8.3 清洗 (39)8.4 更换管道 (39)8.5 AQA (39)9 试剂和零部件 (40)10 技术数据 (42)1 保修和责任DR LANGE公司保证其交货的产品没有任何材质破损和/或处理错误，如果出现任何破损部件，我们公司将负责免费修理或更换。

Amtax sc

Amtax sc

AMTAX sc氨氮分析仪说明典型应用：适用于饮用水/地表水/工业生产过程用水/污水处理工艺过程中氨氮浓度的检测以及废水排放口氨氮浓度监测仪器特点：● 测量范围广，有三档量程可供选择● 可适应不同种类污水的要求● 响应时间快● 试剂可以至少使用3 个月，极低的运行费用● 具有自动清洗和自动标定功能● 即插即用型全功能数字控制器● 最低检测限需为0.05mg/L，NH4-N● 分析仪具有自诊断系统●可供选配的先进采样预处理系统响应时间⊗ 现有仪器技术参数有局限性。

AMTAX compact的响应时间至少为13分钟。

包括5～10分钟的FILTRAX样品前处理系统的供样时间（取决于管路的长度）。

对于某些闭路控制的应用场合，总的响应时间需要18～23分钟。

AMTAX sc可以很好的解决这一问题。

包括样品前处理在内的最小的响应时间为5分钟。

检测限低⊗ 当前的仪器AMTAX compact不能提供足够低的检测限。

AMTAX compact的最低检测限为0.2 mg/l NH4-N。

⊕AMTAX sc更低检测限：AMTAX sc的最低检测限为0.05 mg/l NH4-N。

与其它的传感器和参数组合匹配：⊗ 当前的仪器AMTAX compact是单机仪器。

它们使用的是普通的菜单结构。

不能与其它的传感器和分析仪组合。

⊕ AMTAX sc使用的是DSF标准。

它可以与目前我们的sc控制器平台上的所有传感器组合，今后也可以。

目标市场:AMTAX sc基本目标市场是市政和工业污水以及饮用水市场。

AMTAX sc完成了sc平台上的营养盐监测，与数字化传感器家族完全兼容。

将所有的这些传感器组合在sc平台上可以满足绝大多数用户的需求。

氨氮测量在大多数情况下与溶解氧、硝氮和悬浮固体浓度一起使用。

目前，没有一家竞争对手可以提供像HACH公司这么多种类的测量营养盐、悬浮固体和电化学参数的传感器，并将这些传感器组合到一个通用的平台上。

Amtax compact

Amtax compact

•模拟信号输出：一个 0/4~20mA。
•一个报警继电器。
可以选购：
•两个上、下极限值继电 器。
•DIN 测量总线接口
2通道模式：
•第二个 0/4~20mA 模拟 信号输出。
•第二套 上、下极限值 继电器。
五、安装及调试
仪 器 尺 寸 图
222.5
641.0
标准课件
F1
Y
F2 F3
ZOOM
X
F4
Warning: If the power plug is removed (i.e. to connect the system permanently to the power supply) a 2-pole cut-off switch must be
19
+ Current 2
20
- Current 2
21
Screening current 2
22
Unused
23
G DIN measurement bus
24
RB DIN measurement bus
25
RA DIN measurement bus
26
TB DIN measurement bus
• 当Amtax Compact出现“Calib. factor”报警时，说明仪器校准没有成功。“Calib. factor”值允许的范围为0.2-2.0，当超出这个范围时，仪器将报错。
• 当仪器校准通不过时，可能的故障原因包括： 1.管路老化或堵塞。包括蠕动泵管和气体管路。 2.试剂问题。试剂缺乏、过期或者标液浓度不对。 3.气泵吹气量不足或不能吹气。尤其是一些使用了好几年的仪器。 4.光度计问题。观察信号菜单中的光度计电信号值，一般在校准的 Zero动作时， MES-N和 MES的值在3000多左右，在反应过程中，MES会明显降低。如果光度计 信号太弱，则需要更换（图一）。

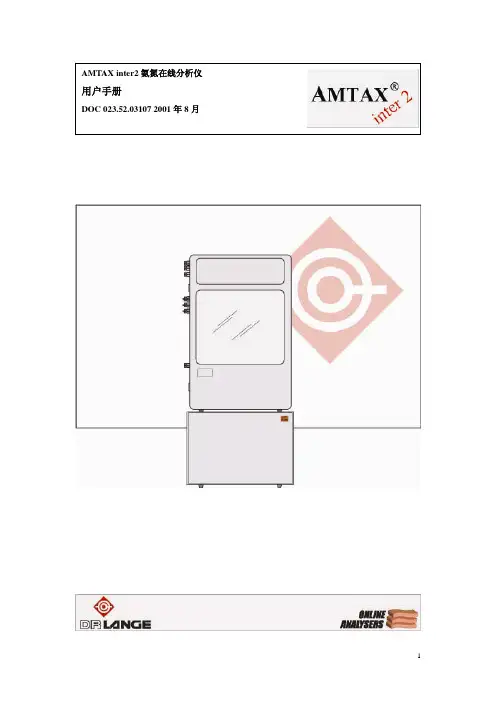

AMTAXinter2中文用户手册

AMTAXinter2中文用户手册

6 化学品...........................................27
6.1 试剂..................................................27 6.2 反应原理..........................................28 6.3 安全指南..........................................29 6.4 试剂分配和收集..............................30
连接线会经过 3 个 PG 管道螺线密封装置， 交货时是使用塑料塞密封的。
本装置配备一条 1.6 米长的电缆线。该装置
（不包括冰箱）由两根保险丝保护。保险丝 位于前面板后面的电源板上。 2A m.s.b. : 230VAC ± 10％/50-60Hz 4A m.s.b. : 115VAC ± 10％/50-60Hz
9 试剂和零部件...............................40
10 技术数据.....................................42
3
1 保修和责任
DR LANGE 公司保证其交货的产品没有任 何材质破损和/或处理错误，如果出现任何 破损部件，我们公司将负责免费修理或更 换。
位数的数字组合，数字从 1 到 4，在这个范 围内，密码也可以使用[密码]选项中， [+DEVICE DATA]菜单中的 F1~F4 键进行编 程随意设置。
13
4.2 关机
为了保证结晶或其它严重的污染不会在今 后的重启中带来问题，当需要关机 48 小时
以上时，必需在关机前用蒸馏水清洗整个系 统（第 7.5 [+ SERVICE]菜单，[冲洗]）。

AMTAX COMPACT氨氮分析仪

AMTAX COMPACT氨氮分析仪
工作环境
５－４０℃ １０－４０℃ ４０℃时 ９０％
13
产品选型
ＡｍｔａｘＴＭ Ｃｏｍｐａｃｔ 氨氮在线分析仪
ＡｍｔａｘＴＭ Ｃｏｍｐａｃｔ 氨氮在线分析仪：
（注：ＡｍｔａｘＴＭ Ｃｏｍｐａｃｔ 氨氮在线分析仪随机配置了一个月的化学试剂，一本仪器操作手册， 一套一年用的易磨损零配件， 一份维护计划表格， 一份产品出厂测试证书。）
技术指标
通用技术指标
显示屏
ＬＣＤ，测量结果可以用图形或数字形式显示
机箱
ＩＰ５４；仪器只供室内安装
尺寸（高×宽×深） ６４０×３５０×２２０ｍｍ
重量
约 １０ｋｇ（不含试剂）
安装方法
墙面安装
测量方法
空气逐出，纳氏试剂比色法
测量间隔
１３，１５，２０， ３０ 分钟（可调）
应用领域
（最 小 距 离）
（注 : Ｆｉｌｔｒａｘ 样品 预处理系统与后续 的水质在线分析仪 要安装在同一水平 高度）
水质在线分析仪 需要安装在通风 干燥的室内环境 中，避免阳光直射 和滴水雨淋
图 ９ ＡｍｔａｘＴＭ Ｃｏｍｐａｃｔ 氨氮在线分析仪安装尺寸示意图
11
ＡｍｔａｘＴＭ Ｃｏｍｐａｃｔ 氨氮在线分析仪
１．电源线连接
ＡｍｔａｘＴＭ Ｃｏｍｐａｃｔ 氨氮在线分析仪
电源线连接盒
如果将电源插头移走，必须安 装一个适当规格的双刀双掷电 源开关，以便在需要时，切断 仪器供电电源
打开的机箱
保险丝 ２５０Ｖ 慢熔
地线，连接到信号输 入／输出板上，见图 ３
地线 火线／黑色 零线／白色
图 ２ 电源线连接示意图
安装等级

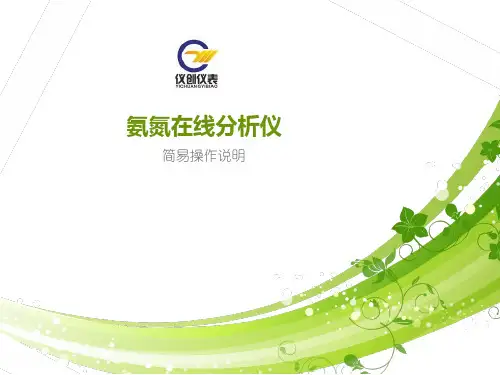

氨氮在线分析仪操作手册

氨氮在线分析仪操作手册

04
PART FOUR
仪器的常用操作之查看界面
查看
开机后，按“查看”键可以查看


历史数据
参数设置 历史报警


数据趋势图
其他参数 监控画面
4.1 查看历史数据

在开机画面按“查看”键，按“历史数据”进入，如下图：
4.2 查看趋势图

按“趋势图”键，输入年、月、日，按“查询”键，如下图：



THANK YOU FOR YOUR ATTENTION!
“查看”、“监控”键与查看功能同。 长按“服务”键三秒钟，松开，进入服务页面，服务功能包括：“清洗”、 “测量”、“校正”、“紧急停止”、“功能测试”等。

注意：进入服务页面时，仪器将自动停止所有正在进行的工作！


5.1 清洗
长按“清洗”键，直至仪器启动。清洗功能是用热浓硫酸、蒸馏水清洗定 量、消解等管路。


5.2 测量
长按“测量”键，直至仪器启动。测量功能是仪器立即做样，测量水样。


5.3 校正
长按“校正”键，直至仪器启动。校正功能是仪器立即标定，标定完后立 即测量水样一次。
5.4 功能测试

长按“功能测试”键，仪器键入下一画面，如下图（9孔切阀）：

12孔切阀功能测试图：

蠕动泵功能键： 返回键。

分析仪的排水是危险废物，必须由专门的废物处理公司进行处理。
试剂的放置

为安全起见，请遵守下列各条： 穿上安全服（实验工作服）； 戴上安全眼罩/面罩；戴橡胶手套； 按照软管上的标签对应放置好试剂瓶，在从试剂瓶中抽出或插入软 管时，要特别注意，防止软管抖动使软管壁上的腐蚀有毒试剂飞溅 到周围物体，切记要及时擦拭掉飞溅出的试剂液滴。

氨氮操作说明书

氨氮操作说明书

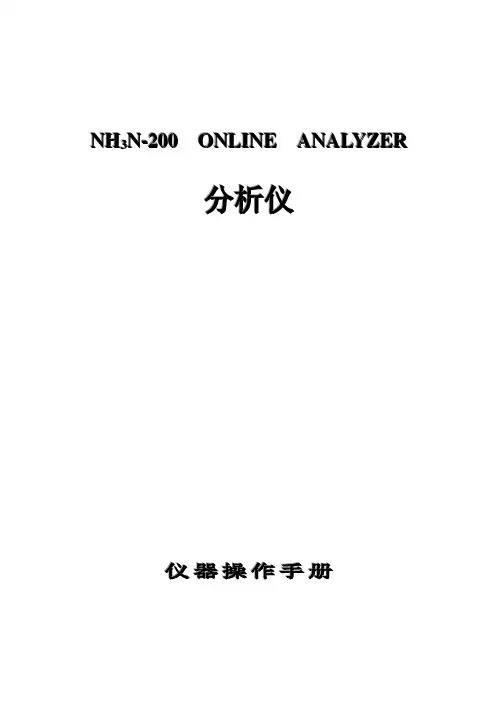

N H33N-200O N L I N E A N A L Y Z E R分析仪仪器操作手册目录第一章安全事项 (6)1.1 电气安全 (6)1.2 腐蚀性安全 (6)1.3 高温安全 (6)第二章系统概述 (7)2.1 适用范围 (7)2.2 主要特点 (7)2.3 技术参数 (8)第三章仪器安装 (9)3.1 拆箱和检查 (9)3.2 外观及尺寸 (9)3.3 位置要求 (9)3.4 机械安装 (10)3.5 管道连接 (11)3.6 电器连接 (13)3.7 通信设备 (15)第四章化学试剂配置 (16)4.1 注意事项 (16)4.2 配置试剂 (16)4.2.1 所需药品 (16)4.2.2 所需器皿 (16)4.2.3 试剂配制 (17)4.2.4 试剂瓶放置 (19)第五章使用入门 (19)5.1 认识在先分析仪 (19)5.2 工作原理 (19)第六章软件操作 (20)6.1 初始登录 (20)6.1.1主界面 (20)6.1.2操作登录 (20)6.1.3功能菜单......................................... 21_Toc2904542386.2 系统设置 (21)6.2.1功能概述 (21)6.2.2操作说明 (22)6.3 系统状态 (31)6.3.1 功能概述 (31)6.3.2 操作说明 (31)图6.24 系统状态界面 (32)6.4 数据管理 (32)6.4.1功能概述 (32)6.4.2 操作说明 (32)6.5 功能测试 (35)6.5.1 功能概述 (35)6.5.2 操作说明 (35)第七章维护 (36)7.1 维护安排 (36)7.2 系统清洗 (36)7.3 系统报警与故障处理 (37)第八章保修 (38)第一章安全事项请阅读以下简明的规则。
