RenQ-IV型氨氮在线分析仪（中文版）使用手册江苏锐泉环保技术有限公司目录第一章安全预防措施特别声明 (1)第二章技术规格 (2)第三章系统概述 (3)第四章拆箱和安装 (4)第五章试剂 (5)5.1 试剂 NH4N- A (5)5.2 试剂NH4N- B (5)5.3 标准液母液1000mg/L (5)5.4 标准液二 (5)5.5标准液一 (6)5.6 蒸馏水 (6)5.7使用与保存 (6)5.8试剂的放置 (6)第六章仪器操作 (7)6.1 屏幕操作 (7)6.2 查看 (8)6.2.1 查看历史数据 (8)6.2.2 查看趋势图 (8)6.2.3 查看测量参数 (9)6.2.4 查看其他参数 (9)6.2.5 查看报警记录 (9)6.2.6 查看仪器状态 (10)6.3 服务 (11)6.3.1清洗 (12)6.3.2测量 (12)6.3.3校正 (12)6.3.4功能测试 (12)6.4 设置 (13)6.4.1 设置测量参数 (13)6.4.1.1量程选择 (14)6.4.1.2 测量间隔 (14)6.4.1.3 校正因子 (14)6.4.1.4 水泵启动时间 (14)6.4.1.5 样品静置时间 (14)6.4.1.6 报警上、下限 (14)6.4.1.7 做样前清洗开关 (14)6.4.1.8 自动打印开关 (14)6.4.1.9 报警开关 (14)6.4.2 设置其他参数 (14)6.4.2.1 清洗间隔 (15)6.4.2.2 校正间隔 (15)6.4.2.3 清洗时间 (15)6.4.2.4 校正时间 (15)6.4.2.5 系统时间校正 (15)6.4.2.6 语言选择 (15)6.4.2.7 屏保时间 (15)6.4.3 设置输出信号 (15)6.4.3.1 MODBUS 地址 (16)6.4.3.2 波特率 (16)6.4.3.3 模拟量20mA对应值 (16)6.4.3.4 电流类型 (16)6.4.3.5 错误电流 (16)6.4.3.6 电流测试 (16)第七章故障维修 (17)氨氮切阀电机安装步骤 (18)氨氮简明操作步骤 (18)第一章安全预防措施特别声明1.1 总则请在开机运行前认真阅读本手册，并严格按照本手册说明进行操作，尤其注意所有有关危险和谨慎问题的说明，请不要擅自维修、拆装仪器上任意组件，否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。

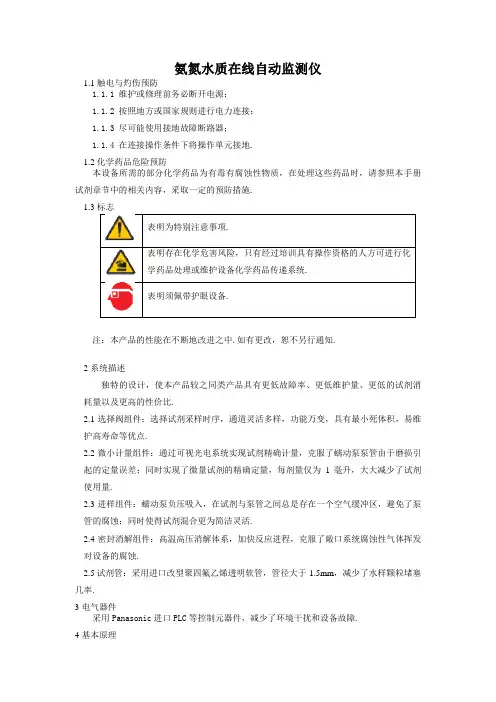

氨氮水质在线自动监测仪1.1 触电与灼伤预防1.1.1 维护或修理前务必断开电源；1.1.2 按照地方或国家规则进行电力连接；1.1.3 尽可能使用接地故障断路器；1.1.4 在连接操作条件下将操作单元接地.1.2 化学药品危险预防本设备所需的部分化学药品为有毒有腐蚀性物质，在处理这些药品时，请参照本手册试剂章节中的相关内容，采取一定的预防措施.1.3 标志注：本产品的性能在不断地改进之中.如有更改，恕不另行通知.2 系统描述独特的设计，使本产品较之同类产品具有更低故障率、更低维护量、更低的试剂消耗量以及更高的性价比.2.1选择阀组件：选择试剂采样时序，通道灵活多样，功能万变，具有最小死体积，易维护高寿命等优点.2.2微小计量组件：通过可视光电系统实现试剂精确计量，克服了蠕动泵泵管由于磨损引起的定量误差；同时实现了微量试剂的精确定量，每剂量仅为1毫升，大大减少了试剂使用量.2.3进样组件：蠕动泵负压吸入，在试剂与泵管之间总是存在一个空气缓冲区，避免了泵管的腐蚀；同时使得试剂混合更为简洁灵活.2.4密封消解组件：高温高压消解体系，加快反应进程，克服了敞口系统腐蚀性气体挥发对设备的腐蚀.2.5试剂管：采用进口改型聚四氟乙烯透明软管，管径大于1.5mm，减少了水样颗粒堵塞几率.3 电气器件采用Panasonic进口PLC等控制元器件，减少了环境干扰和设备故障.4 基本原理水样、重铬酸钾消解溶液、硫酸银溶液（硫酸银作为催化剂加入可以更有效地氧化直链脂肪化合物）、以及浓硫酸的混合液加热到175℃，重铬酸离子氧化溶液中的有机物后颜色会发生变化，分析仪检测此颜色的变化，并把这种变化换算成COD值输出出来.消耗的重铬酸离子量相当于可氧化的有机物量.水样中还原性的无机物，例如亚硝酸盐、硫化物和亚铁离子，会和重铬酸钾反应，影响测量结果，它们消耗的重铬酸钾的量会记入测量结果中，使测量结果偏高.水样中氯离子的干扰可以通过加入硫酸汞消除，因氯离子能与汞离子形成非常稳定的氯化汞.5 检测步骤5.1.用新的水样冲洗测量水样、试剂体积的容器和消解试管.5.22.开启蠕动泵进样.水样并不直接与蠕动泵管接触，在泵管和水样间有一个空气缓冲区.进样的体积由一可视测量系统控制.5.3. 开启蠕动泵投加试剂（硫酸汞、重铬酸钾、硫酸包括催化剂），试剂的体积也由可视测量系统控制.5.4.通过鼓泡混合水样和试剂.5.5.拧紧消解试管盖后，由加热金属丝将溶液加热至175℃，消解时间由测量系统自动控制.5.6.溶液冷却后，由蠕动泵排出溶液.5.7.在用户自定义的测量周期中，分析仪会利用内置的校准标液和清洗溶液自动进行校准和清洗.6 拆箱和安装6.1 拆箱产品在出厂前已进行了严格的检定，在拆箱时请彻底检查运输集装箱和分析仪，以防设备在运输过程中损坏或部件松动，仔细记载设备的所有情况，必要时联系供应商妥善解决.6.2 安装6.2.1 监测子站房建设监测子站房应尽量选择建在靠近样品源（排放口或渠道）的位置以减少分析延时.监测子站房面积宜大于10 m2.仪器放置的地面应铺地砖,需求地面平整和水平，耐腐蚀、无震动.仪器地面应高于取样口地面300mm以上，以保证所布管道中间不得有凸起或凹下.监测子站房靠近污水渠一侧的墙面上（参考示意图 6.3），开设相应的孔，并预铺设好需要的管道（参考示意图 6.5）.目前使用最多的是彩钢板房，彩钢板房具有建造速度快，造价低廉，外观大方，不用装饰的优点.图6.1 彩钢板监测子站建议尺寸图图6.2 彩钢板监测子站建议文字图6.2.2 监测子站房室内需求6.2.2.1 电源供给单相交流电：电源电压：220V±15%AC ,电源频率：50Hz±5%,电源功率：2000w 以上（本设备不含水泵的功率约350W，电源配给总功率≈所有监测设备功率之和+所有外接潜水泵功率之和+空调功率+至少20%余量）,应有良好接地.至少配有5只三眼插座和2只二眼插座，固定在 1.2米高处，或配有二只多功能电源插板，可以扩接水泵、电脑等用电设备.对于电压不稳定和经常断电的地区，建议使用功率匹配的交流电源稳压器，以保护仪器.6.2.2.2 室内需求室内照明应能照射到仪器正面（40W日光灯）；干燥、通风且满足设备运行环境温度（应装有空调，使之保持恒温在5-30℃），避免阳光直射；避免强电磁场干扰；避免强腐蚀性气体.备有洗手池，以便维护时洗手用.6.2.3 安装6.2.3.1仪器的放置仪器的尺寸为宽×高×深=450×1280×350（mm）, 需求仪器的左右保持≥600mm的空间, 前面保持≥1000mm的空间.通常安装仪器的工作站如下图所示：图6.3 工作站安装（建议）平面示意图6.2.3.2泵的选择、管路的布置及安装6.2.3.2.1泵的选择从采样点给仪器输送水样的水泵，其功率应使被测水体输送到仪器处的流量不小于50升/分钟, 不大于200升/分钟为宜.通常采样点与仪器的距离小于20米时，选用350W的潜水泵.当采样点与仪器的距离大于20米时，应选用550-750W的潜水泵，另还应根据水样的腐蚀性考虑是否选用耐腐蚀泵.6.2.3.2.2 泵和管路的布置采样点至仪器安装处应预先安装好水泵、穿线管、水样进水管、出水管和溢流管.连接的管道应根据具体情况选用硬聚氯乙烯塑料、ABS项目塑料或钢（在水质具酸碱性的地方不能金属管材）、不绣钢等材质的硬质管材.为了方便与仪器设备连接，建议管道最好采用硬质PVC管.需求：①放置仪器的地面应高于水槽壁，管道从仪器到水槽呈坡型下降，尽量减少管道弯头的的数量，并且管道中途不应有凸起或凹下的地方,避免管道中存水，以利于进水管道的排空和冬季防冻.②管道的安装过程要十分仔细，安装好的管道内要干净，不得有直径大于2mm的杂物，以免损坏污水泵或堵塞管道.管道口在仪器安装前应用干净的东西堵好，以免杂物进入.③潜水泵安置的位置其水流应为层流态，所抽吸的水体应不呈气溶胶状（即水中含有大量气泡）.气溶胶进入仪器将使测量结果不准或使仪器报警.明渠排水系统中产生气溶胶的原因, 主要是潜水泵放置处水流是从高处跌落，裹挟大量气泡进入水体形成.④若使用的是潜水泵，在潜水泵原有的滤网罩外部再裹一层不锈钢过滤网，滤孔的直径在1.0-2.0mm之间.预安装好的管道应将各端口封好，以免颗粒杂物进入.⑤潜水泵及进水口应能方便维护，遇到诸如较大薄膜包裹水泵时，能方便地去除.⑥污水泵电器的连接方法：本仪器后面板有污水泵控制电源接口，可直接控制开启≤500w的污水泵.当污水泵功率＞500w，须在仪器外部加接相应功率的交流继电器，通过仪器后面板的污水泵控制接口，控制交流继电器的线圈来控制污水泵的开启.注意：不能将大功率污水泵（尤其是≥750w的污水泵）直接接至污水泵控制接口，否则仪器内部熔断丝容易烧断.污水泵应尽量浸没在水里.图6.4 管道安装示意图说明：实际安装布管时，应该备有4根管道，2根Φ32，1根Φ20，1根Φ50（此管较短时，需要预先穿设一条结实的￠5～φ10mm尼龙绳，以便于安装设备时穿线使用；此管较长时，需要预先铺设3×0.75㎡胶皮电缆线以供水泵使用，如需要安装流量计、PH计等设备时，请根据需求预先铺设好此类设备用线），分别用于进水管、出水管、溢流管和穿线管.6.2.3.2.3安装管路安装请参考以下仪表示意图进行.安装时，内部调节阀和外部调节阀先全部打开，用手堵住采样管，开启潜水泵，慢慢松开采样管，逐渐关闭外部调节阀，直到采样管有水喷出为止，再逐渐关闭内部调节阀，直到采样管内的水呈逐滴下流状或刚刚没有流出为止.Φ25溢流管与Φ25出水管一定要分开安装，否则将会导致采样管处水压过大而使设备无法正常运行.图 6.5 管道安装原理图、现场图片。
包装内容：1套消耗品试剂A和B LCW802（包括添加剂A+B）零点标液 LCW804标准溶液（5mg/L） LCW803或（35mg/L） LCW808清洗溶液 LCW 819手册维护时间表工程测试认证附件包 LZV 088 1根排水管，6m LZP5731根集水盘排水管 LZP5741套螺纹帽 LZV 304目录（2001年8月版，来自于SW第一版）1 保修和责任 (4)2 测量参数 (4)3 安装 (5)3.1 仪器尺寸图 (5)3.2 安装环境 (7)3.3 进水管和出水管连接 (8)3.4 电路连接 (11)4 试运行 (13)4.1 密码保护 (13)4.2 关机 (14)5 分析单元 (14)5.1 功能描述 (14)5.2 管道 (16)5.3 蠕动泵 (21)5.4 搅拌容器 (22)5.5 溢流容器 (23)5.6 光度计模块 (23)5.7 捏阀 (25)5.8 湿度传感器 (26)5.9 冷却系统...........................................26 6 化学品. (27)6.1 试剂 (27)6.2 反应原理 (28)6.3 安全指南 (29)6.4 试剂分配和收集 (30)7 软件菜单系统 (30)7.1 菜单概观 (31)7.2 [+DEVICE DATA]菜单 (32)7.3 [+SIGNALS]菜单 (34)7.4 [+SERVICE]菜单 (35)7.5 [+Status]菜单 (36)7.6 测量数据表 (36)8 维护 (37)8.1 维护时间表 (37)8.2 更换试剂 (38)8.3 清洗 (39)8.4 更换管道 (39)8.5 AQA (39)9 试剂和零部件 (40)10 技术数据 (42)1 保修和责任DR LANGE公司保证其交货的产品没有任何材质破损和/或处理错误，如果出现任何破损部件，我们公司将负责免费修理或更换。
氨氮在线分析仪使用说明书使用安全说明一、总则请在开机运行前认真阅读本手册，并严格按照本手册说明进行操作，尤其注意所有有关危险和谨慎问题的说明，请不要擅自维修、拆装仪器上任意组件，否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。
二、触电与灼伤预防1、维护或修理前务必断开电源；2、按照地方或国家规则进行电力连接；3、尽可能使用接地故障断路器；4、在连接操作条件下将操作单元接地，接地电阻≤10Ω。
5、化学药品危险预防。
本设备所需的部分化学药品为有毒有腐蚀性物质，在处理这些药品时，请参照本手册试剂章节中的相关内容，采取一定的预防措施。
不正确的使用仪器或其部件以及/或其附件会导致人身伤害、仪器损坏或污染。
因此一定要确保正确使用仪器和/或其部件以及/或其附件。
仪器是专门为了测量经过处理的水溶液中的NH3-N而设计的（废水、过程水和地表水）。
目录使用安全说明 (2)一、总则 (2)二、触电与灼伤预防 (2)第一章、技术参数 (4)第二章、概述 (5)一、基本原理 (5)二、产品特点 (5)三、系统描述 (5)四、测量步骤 (8)第三章、安装 (9)一、拆箱检查 (9)二、安装要求 (9)三、通讯连接 (10)四、接线端子示意图 (10)五、取水预处理装置 (11)第四章、运行 (12)一、试剂准备 (12)二、软件介绍 (13)第五章、维护 (19)一、清洗 (19)二、调零 (19)三、冲洗 (20)四、校准 (20)五、零样测量 (21)六、标样测量 (21)七、试剂更换 (21)八、长期不运行 (22)九、配件更换 (22)十、废液处理 (22)第六章、常见故障及解决 (24)第一章、技术参数测量方法测量范围mg/L测量准确度10％测量重复性5％显色时间，20min，30min可设测量间隔1、2、3…24小时，也可通过modbus触发仪器校准尺寸（mm）重量（不包括试剂）操作及存储温度℃，湿度<95%，无结露电源及功率AC±10%，50~60HZ，100W输出路4-20mA输出个多功能输出继电器用户维护天试剂用量天（全天24小时连续做样，校准周期24小时）预热时间小时其他仪器尺寸图:第二章、概述一、基本原理本仪器采用纳式试剂比色法来测量水体中的以游离态的氨或铵离子存在的氨氮。

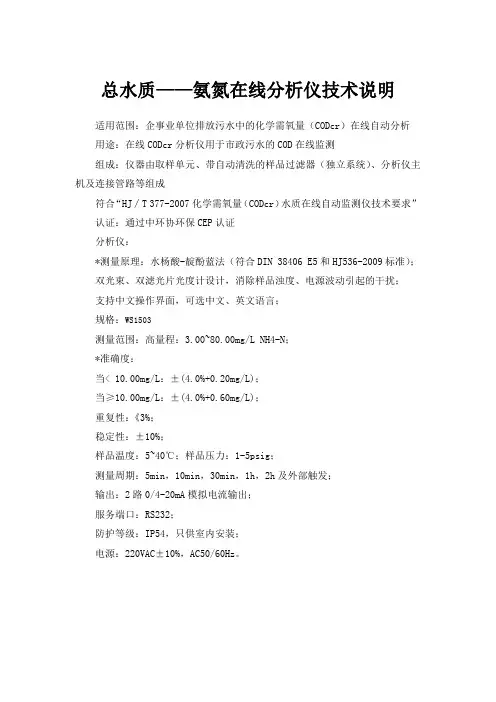

总水质——氨氮在线分析仪技术说明
适用范围：企事业单位排放污水中的化学需氧量（CODcr）在线自动分析用途：在线CODcr分析仪用于市政污水的COD在线监测
组成：仪器由取样单元、带自动清洗的样品过滤器（独立系统）、分析仪主机及连接管路等组成
符合“HJ∕T 377-2007化学需氧量（CODcr）水质在线自动监测仪技术要求”
认证：通过中环协环保CEP认证
分析仪：
*测量原理：水杨酸-靛酚蓝法（符合DIN 38406 E5和HJ536-2009标准）；
双光束、双滤光片光度计设计，消除样品浊度、电源波动引起的干扰；
支持中文操作界面，可选中文、英文语言；
规格：WS1503
测量范围：高量程：3.00~80.00mg/L NH4-N；
*准确度：
当< 10.00mg/L：±(4.0%+0.20mg/L)；
当≥10.00mg/L：±(4.0%+0.60mg/L)；
重复性：《3%；
稳定性：±10%；
样品温度：5~40℃；样品压力：1-5psig；
测量周期：5min，10min，30min，1h，2h及外部触发；
输出：2路0/4-20mA模拟电流输出；
服务端口：RS232；
防护等级：IP54，只供室内安装；
电源：220VAC±10%，AC50/60Hz。

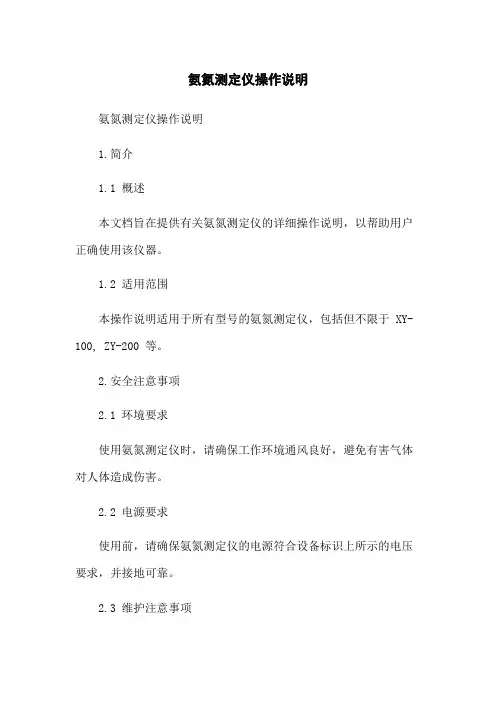

氨氮测定仪操作说明氨氮测定仪操作说明1.简介1.1 概述本文档旨在提供有关氨氮测定仪的详细操作说明，以帮助用户正确使用该仪器。
1.2 适用范围本操作说明适用于所有型号的氨氮测定仪，包括但不限于 XY-100, ZY-200 等。
2.安全注意事项2.1 环境要求使用氨氮测定仪时，请确保工作环境通风良好，避免有害气体对人体造成伤害。
2.2 电源要求使用前，请确保氨氮测定仪的电源符合设备标识上所示的电压要求，并接地可靠。
2.3 维护注意事项使用氨氮测定仪前，请确保设备表面清洁干净，以免影响测定结果。
3.仪器结构3.1 外观氨氮测定仪外观简洁美观，包括仪器主体、显示屏、键盘等部分。
仪器主体采用高强度塑料机箱，具有良好的防护性能。
3.2 主要组成部件氨氮测定仪主要由以下部件组成：- 测定仪主体- 试剂槽- 光谱系统- 控制电路板- 显示屏和按键4.操作步骤4.1 准备工作4.1.1 确保仪器通电并处于正常工作状态。
4.1.2 预热仪器，根据仪器型号和使用说明进行预热操作。
4.2 样品处理4.2.1 取一定量的待测样品，并按照相关标准方法进行预处理（如稀释、过滤等）。
4.2.2 将处理好的样品倒入试剂槽中，注意避免气泡的产生。
4.3 开始测定4.3.1 打开仪器电源，确保仪器处于正常工作状态。
4.3.2 按照仪器显示屏上的提示，选择相应的测定方法和参数。
5.结果分析与记录5.1 结果显示测定完成后，仪器将显示测定结果，包括氨氮浓度、溶液pH值等。
5.2 结果分析根据测定结果，进行结果分析并判断样品是否符合要求。
5.3 结果记录将测定结果记录在相关的数据表格中，并进行签名确认。
6.故障排除6.1 常见故障及处理方法- 仪器无法启动：检查电源连接是否正常，如有问题请联系售后服务。
- 测定结果异常：检查样品处理和操作步骤是否正确，如有疑问请参考本操作说明。
6.2 更多故障排除对于其他故障情况，请联系专业的技术支持人员进行排查和处理。
氨氮水质分析仪使用说明书使用安全说明一总则请在开机运行前认真阅读本手册，并严格按照本手册说明进行操作，尤其注意所有有关危险和谨慎问题的说明，请不要擅自维修、拆装仪器上任意组件，否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。
二触电与灼伤预防1、维护或修理前务必断开电源。
2、按照地方或国家规则进行电力连接。
3、尽可能使用接地故障断路器。
4、在连接操作条件下将操作单元接地，接地电阻≤10Ω。
5、化学药品危险预防。
本仪器所需的部分化学药品为有毒有腐蚀性物质，在处理这些药品时，请参照本手册试剂章节中的相关内容，采取一定的预防措施。
不正确的使用仪器或其部件以及/或其附件会导致人身伤害、仪器损坏或污染。
因此一定要确保正确使用仪器和/或其部件以及/或其附件。
仪器是专门为了测量经过处理的水溶液中的氨氮而设计的（废水、过程水和地表水）。
三相关标识说明危险表示潜在的或者紧急的危险状态，如不避免将造成死亡或重伤。
警告表示潜在的危险状态，如不避免将造成死亡或重伤。
小心表示潜在的危险状态，可能会导致轻微或中等程度的伤害。
注意：说明是与人身伤害无关的情况。
要提示：表明这样一种状况，如果不能避免，可能会对仪器造成损坏。
这些信息需要特别注意。
接地标识表示产品需要良好接地，否则可能对仪器及人身造成损害。
静电标识表示产品上的器件对于静电非常敏感，接触时要小心，以免造成损坏。
触电危险表示产品启动后该区域带电，禁止用手触摸，以免造成触电。
化学品防护标识表示产品上的部分区域存在化学品危害，在使用时需要做好化学品的防护措施，以免造成人身伤害。
目录使用安全说明 (2)一总则 (2)二触电与灼伤预防 (2)三相关标识说明 (3)第一章技术参数 (5)第二章概述 (7)一基本原理 (7)二产品特点 (7)三系统描述 (7)四测量步骤 (8)第三章安装 (9)一拆箱检查 (9)二安装要求 (9)三通讯连接 (10)四接线端子示意图 (11)五取水预处理装置 (11)第四章运行和维护 (13)一试剂准备 (13)二软件介绍 (15)三配件更换 (22)四废液处理 (22)图1.1 仪器尺寸图第二章概述一基本原理水样中以游离态的氨或铵离子等形式存在的氨氮与纳氏试剂反应生成淡红棕色络合物，该络合物的吸光度与氨氮的量成正比，在波长420nm下测量。

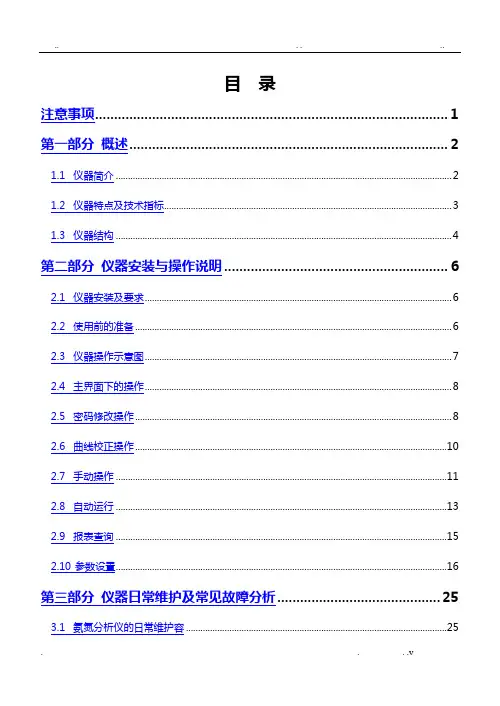

目录注意事项 (1)第一部分概述 (2)1.1仪器简介 (2)1.2仪器特点及技术指标 (3)1.3仪器结构 (4)第二部分仪器安装与操作说明 (6)2.1仪器安装及要求 (6)2.2使用前的准备 (6)2.3仪器操作示意图 (7)2.4主界面下的操作 (8)2.5密码修改操作 (8)2.6曲线校正操作 (10)2.7手动操作 (11)2.8自动运行 (13)2.9报表查询 (15)2.10参数设置 (16)第三部分仪器日常维护及常见故障分析 (25)3.1氨氮分析仪的日常维护容 (25)3.2泵头与泵管的安装 (26)3.3测量模块的校准 (30)3.4工作曲线的制作 (31)3.5常见故障分析及处理 (31)第四部分试剂的配制 (36)4.1试剂要求 (36)4.2试剂配制 (36)第五部分RS232接口及协议 (40)5.1RS232接口标准 (40)5.2通信协议 (40)注意事项●仪器在通电状态下，不要用手触摸、插拔任何电器部件，以防止触电。
●反应液具有腐蚀性，要防止其与皮肤或眼部直接接触。
●不要擅自进行超出本说明书所规定维修围的拆装和改装，否则由此造成的后果由用户自行承担。
第一部分概述1.1 仪器简介HB2000型在线氨氮分析仪通过嵌入式工业计算机系统的控制，自动完成水样采集。
水样进入反应室，经掩蔽剂消除干扰后水样中以游离态的氨或铵离子（NH4+）等形式存在的氨氮与反应液充分反应生成黄棕色络合物，该络合物的色度与氨氮的含量成正比。
反应后的混合液进入比色室，运用光电比色法检测到与色度相关的电压，通过信号放大器放大后，传输给嵌入式工业计算机。
嵌入式工业计算机经过数据处理后，显示氨氮浓度值并进行数据存储、处理与传输。
适用于生活污水、工业污染源、地表水中氨氮含量的测量。
图1.1.1 氨氮分析仪工作流程图1.2 仪器特点及技术指标1.2.1 仪器主要特点1)采用大屏幕液晶显示，能直观显示测量流程、测量结果、报表和测量结果曲线。
氨氮在线自动分析仪N H3-N On-Line Automatic Analyzer使用说明安徽省碧水电子技术有限公司目录第一章安全预防措施特别声明 (1)1.1 总则 (1)1.2 触电与灼伤预防 (1)1.3 化学药品危险预防 (1)第二章技术规格 (2)第三章系统概述 (3)3.1 应用 (3)3.2 系统描述 (3)3.3 电气器件 (3)3.4 基本原理 (3)3.5 检测步骤 (4)第四章拆箱和安装 (5)4.1 拆箱 (5)4.2 安装 (5)4.2.2 监测子站房室内要求 (6)4.2.3 安装 (6)第五章试剂 (12)5.1 零点标准溶液 (12)5.2 氨氮标准溶液 (12)5.3试剂A溶液 (13)5.4试剂B溶液 (13)5.5试剂C溶液 (14)5.6 试剂的使用与保存 (15)5.7 稳定性和反应性 (15)5.8 试剂的放置 (15)5.9 废液处理 (15)第六章仪器操作 (16)6.1 仪器初始化 (16)6.2 校准 (16)6.3清洗 (16)6.4 测量 (17)6.5 触摸屏介绍 (17)6.5.1 数据设置方法 (17)6.5.2 指令输入与生效显示 (17)6.5.3 屏幕操作 (18)第七章故障维修 (30)第八章日常维护 (34)附件1 仪器前视布局 (35)附件2 仪器后视布局 (36)附件3 仪器电控板布局 (37)第一章安全预防措施特别声明1.1 总则请在开机运行前认真阅读本手册，并严格按照本手册说明进行操作，尤其注意所有有关危险和谨慎问题的说明，请不要擅自维修、拆装仪器上任意组件，否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。
1.2 触电与灼伤预防1.2.1 维护或修理前务必断开电源；1.2.2 按照地方或国家规则进行电力连接；1.2.3 尽可能使用接地故障断路器；1.2.4 在连接操作条件下将操作单元接地。
1.3 化学药品危险预防本设备所需的部分化学药品为有毒有腐蚀性物质，在处理这些药品时，请参照本手册试剂章节中的相关内容，采取一定的预防措施。
抵氮水质分析仪13.00氨氮水质分析仪使用说明书使用安全说明—总则请在开机运行前认真阅读本手册，并严格按照本手册说明进行操作，尤其注意所有有关危险和谨慎问题的说明，请不要擅自维修、拆装仪器上任意组件，否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。
二触电与灼伤预防1、维护或修理前务必断开电源。
2、按照地方或国家规则进行电力连接。
3、尽可能使用接地故障断路器。
4、在连接操作条件下将操作单元接地，接地电阻W10Q。
5、化学药品危险预防。
本仪器所需的部分化学药品为有毒有腐蚀性物质，在处理这些药品时，请参照本手册试剂章节中的相关内容，采取一定的预防措施。
不正确的使用仪器或其部件以及/或其附件会导致人身伤害、仪器损坏或污染。
因此一定要确保正确使用仪器和/或其部件以及/或其附件。
仪器是专门为了测量经过处理的水溶液中的氨氮而设计的（废水、过程水和地表水）。
三相关标识说明危险表示潜在的或者紧急的危险状态，如不避免将造成死亡或重伤。
警告表示潜在的危险状态，如不避免将造成死亡或重伤。
小心表示潜在的危险状态，可能会导致轻微或中等程度的伤害。
注意：说明是与人身伤害无关的情况。
要提示：表明这样一种状况，如果不能避免，可能会对仪器造成损坏。
这些信息需要特别注意。
接地标识表示产品需要良好接地，否则可能对仪器及人身造成损害。
静电标识表示产品上的器件对于静电非常敏感，接触时要小心，以免造成触电危险表示产品启动后该区域带电，禁止用手触摸，以免造成触电。
化学品防护标识表示产品上的部分区域存在化学品危害，在使用时需要做好化学品的防护措施，以免造成人身伤害。
目录使用安全说明 (2)一总则 (2)二触电与灼伤预防 (2)三相关标识说明 (3)第一章技术参数 (5)第二章概述 (7)一基本原理 (7)二产品特点 (7)三系统描述 (7)四测量步骤 (8)第三章安装 (9)一拆箱检查 (9)二安装要求 (9)三通讯连接 (10)四接线端子示意图 (11)五取水预处理装置 (11)第四章运行和维护 (13)一试剂准备 (13)二软件介绍 (15)三配件更换 (22)四废液处理 (22)第一章技术参数抵氮水质分析仪13.00图1・1仪器尺寸图第二章概述一基本原理水样中以游离态的氨或镀离子等形式存在的氨氮与纳氏试剂反应生成淡红棕色络合物，该络合物的吸光度与氨氮的量成正比，在波长420nm下测量。
N H33N-200O N L I N E A N A L Y Z E R分析仪仪器操作手册目录第一章安全事项 (6)1.1 电气安全 (6)1.2 腐蚀性安全 (6)1.3 高温安全 (6)第二章系统概述 (7)2.1 适用范围 (7)2.2 主要特点 (7)2.3 技术参数 (8)第三章仪器安装 (9)3.1 拆箱和检查 (9)3.2 外观及尺寸 (9)3.3 位置要求 (9)3.4 机械安装 (10)3.5 管道连接 (11)3.6 电器连接 (13)3.7 通信设备 (15)第四章化学试剂配置 (16)4.1 注意事项 (16)4.2 配置试剂 (16)4.2.1 所需药品 (16)4.2.2 所需器皿 (16)4.2.3 试剂配制 (17)4.2.4 试剂瓶放置 (19)第五章使用入门 (19)5.1 认识在先分析仪 (19)5.2 工作原理 (19)第六章软件操作 (20)6.1 初始登录 (20)6.1.1主界面 (20)6.1.2操作登录 (20)6.1.3功能菜单......................................... 21_Toc2904542386.2 系统设置 (21)6.2.1功能概述 (21)6.2.2操作说明 (22)6.3 系统状态 (31)6.3.1 功能概述 (31)6.3.2 操作说明 (31)图6.24 系统状态界面 (32)6.4 数据管理 (32)6.4.1功能概述 (32)6.4.2 操作说明 (32)6.5 功能测试 (35)6.5.1 功能概述 (35)6.5.2 操作说明 (35)第七章维护 (36)7.1 维护安排 (36)7.2 系统清洗 (36)7.3 系统报警与故障处理 (37)第八章保修 (38)第一章安全事项请阅读以下简明的规则。
不遵守这些规则可能会导致危险或损坏仪器。
请阅读完整用户手册以获取有关安全事项的更详细信息。
JAWA-1005型氨氮自动水质分析仪使用手册北京捷安杰科技发展有限公司目录1本手册的用途 (3)1.1适用范围 (3)1.2适用人员 (3)2仪器概述 (4)2.1工作原理 (4)2.1.1方法: (4)2.1.2原理： (4)2.1.3使用标准加入法的优势： (4)2.1.4使用核查值的优势： (4)2.2仪器功能 (5)2.3内部结构 (6)2.3.1液路逻辑图 (6)2.4工作流程概述 (7)2.4.1标定零点 (7)2.4.2标定高点 (9)2.4.3读样品值 (10)2.4.4读核查值 (11)3技术参数 (12)3.1技术指标 (12)3.1基本参数 (12)3.3工作环境 (12)3.4校准： (12)4仪器的安装 (13)4.1 对电源的要求 (13)4.2安装环境 (13)4.3仪器安装尺寸 (14)4.4安全说明 (14)4.5仪器外部接线图 (14)4.6分析单元管路连接 (16)5试剂配制方法 (17)5.1所需试剂及药品 (17)5.2试剂配制方法 (17)5.2.1清洗液瓶号：50 (17)5.2.2铵(NH3 ↑ ) ISE试剂(体积＝4L) 瓶号：23 (17)5.2.3标准液的配制 (18)5.2.4酸性试剂(体积＝5L) 瓶号：12 (19)5.3试剂、桶号对应表 (19)6样品准备步骤 (20)6.1样品原液考虑因素 (20)7仪器操作说明 (21)7.1电源操作 (21)7.1.1开启仪器 (21)7.1.2关闭仪器 (21)7.2系统待机画面显示说明 (22)7.2.1画面组成 (22)7.2.2实验结果和实验时间 (22)7.2.3操作提示 (22)7.2.3屏保画面 (22)7.3历史数据画面显示说明 (24)7.3.1画面组成 (24)7.3.2操作提示 (24)7.4启动分析和停止分析 (25)7.5参数设置画面的使用说明 (26)7.6系统状态界面使用说明 (31)8 仪器的维护 (38)8.1 一般维护 (38)8.1.2更换试剂 (38)8.2 电极维护 (39)8.1.4除垢 (40)8.1.5蠕动泵管 (40)8.1.6水样管和试剂管路 (40)8.1.7阀管 (41)8.1.8手工核查 (41)9疑难解答 (42)9.1故障现象：仪器不能接通（不能正常启动） (42)9.2故障现象：在触发状态下系统不响应触发启动或频繁启动 (42)9.3故障现象：远程无法读取数据/数据与现场数据不符 (42)9.4故障现象：分析结果偏差 (43)1本手册的用途1.1适用范围本说明书适应于JAW A-1005型氨氮自动水质分析仪。
TR2336型氨氮全自动在线分析仪使用说明书LHTR-JC-0311090012012C190-11京制01080293号编制：审核：标准化：批准：中科天融（北京）科技有限公司TR2336型氨氮全自动在线分析仪使用说明书LHTR-JC-0311090012012C190-11京制01080293号中科天融（北京）科技有限公司目录序言 (III)1概述 (1)1.1产品特点 (1)1.2主要用途及适用范围 (1)1.3使用环境条件 (1)1.4安全 (1)2安全使用注意事项 (2)2.1一般情况的安全使用方法 (2)2.2容易出现错误的使用方法或误操作 (2)3结构特征与工作原理 (2)3.1总体结构 (2)3.2工作原理 (3)4技术特性 (4)4.1功能描述 (4)4.2技术规格 (4)5尺寸与重量 (4)5.1外形 (4)5.2安装示意图 (5)5.3重量 (6)6安装与调整 (6)6.1安装技术要求 (6)6.2安装程序与方法 (6)6.2.1拆箱 (6)6.2.2连接电源 (6)6.2.3连接水泵和通讯线 (6)6.2.4试剂安装 (7)6.3试运行分析仪 (7)7使用与操作 (9)7.1使用前准备和检查 (9)7.2使用安全注意事项 (9)7.3操作方法 (9)7.3.1主页 (9)7.3.2服务 (10)7.3.3查询 (15)7.3.4用户管理 (16)7.3.5帮助 (17)8故障维修 (18)8.1须知 (18)8.2错误 (18)9维护与检查 (19)10运输与贮存 (19)10.1运输 (19)10.2贮存 (19)11环保 (19)12试剂的配制 (19)12.1零点校正液的配制 (19)12.2显色剂 (20)12.3氧化剂 (20)12.4校正母液的配制 (20)13配件和部件清单 (20)14公司信息 (20)序言感谢您选择使用本公司生产的氨氮全自动在线分析仪（以下简称分析仪），本说明书介绍了本系列产品的安装、接线、操作等使用、保养、检查方面的内容，请您在阅读本使用说明书后再操作和使用本仪器。
1概述1.1产品特点全自动运行:可实现自动调零、自动校正、自动测量、自动清洗、自动维护、自我保护、自动恢复等智能化功能。
免维护设计:水样预处理装置采用免维护设计，可确保预处理装置维护周期超过半年时间。
操作容易:非化学专业技术人员也可轻易上手。
在线监测方式多样化:可实现人工随时测量、自动定时测量、自动周期性测量等测定方式。
测定速度快，数据准确可靠:可随时监控生产过程中选定控制节点的样品浓度并反馈控制过程。
1.2主要用途及适用范围本方法适于测量氨氮浓度在(0～300)mg/L范围内的废水，其他量程可定制。
1.3使用环境条件环境温度:(5～40)℃相对湿度：10%～90%电源要求:(220±22)V频率：(50～60)Hz无显著振动及电磁干扰，避免阳光直射1.4安全尊敬的用户，当您安装或维修我公司分析仪时请务必注意以下方面：●维护或修理前务必断开电源；●按照国家规则进行电力连接；●尽可能使用接地故障断路器；●在连续操作条件下将操作单元接地；●试剂具有强腐蚀性，可能造成人体伤害；●当仪器工作时务必把仪器前门关闭；●打开仪器前门进行操作时配戴安全目镜和工作服。
2安全使用注意事项2.1一般情况的安全使用方法此分析仪设计用于室内运行，应安装在墙上或平放在架上运行。
分析仪应安装在干燥、通风、易于进行温度控制的地方。
为了便于操作，分析仪应安装在与眼睛平行或稍高的位置。
按以下要求安装分析仪，以优化分析仪的测试：●选择尽可能靠近样品源的位置安装分析仪，尽可能地减少分析延迟；●分析仪应安装在距排放口较近的位置；●安装位置的环境温度应控制在5℃～40℃范围内；●安装地点应保持干燥，避免阳光直射；●仪器周围保持≥800mm的空隙，前面保持≥1000mm的空隙；●相对湿度：10%～90%（无冷凝）；●电源电压：(220±22)V频率：(50～60)Hz电源功率：100W；●应有良好接地。
2.2容易出现错误的使用方法或误操作●样品源位置过远，造成取样管路过长，导致仪器取不上水，一般要求取水管路≤3m；●本仪器正常使用环境温度为5℃～40℃，温度过低，试剂可能会结冰造成故障；温度过高，试剂容易变质，影响数据可靠性；●仪器安装位置宜避光直射，否则容易造成光路漂移，影响数据稳定性；●仪器良好接地，否则容易造成仪器静电，长期工作会危及人身以及仪器安全；●试剂管路安装指定的位置放置好，否则会影响正常测试；●仪器参数不要随意修改，否则会影响正常测试，甚至会损坏仪器。
3结构特征与工作原理3.1总体结构TR2336型氨氮全自动在线分析仪是中科天融（北京）科技有限公司研制的具有自主知识产权的自动监测仪器，能够长期无人值守地自动监测各种水体中的氨氮，同时分析仪提供了多路标准接口，可方便接入流量计，pH 计等监测仪器，可实现远程遥控遥测，仪器结构图请看图1所示。
图1仪器结构图说明：1——蠕动泵2——消解电磁阀3——废液电磁阀4——反应釜5——空气电磁阀6——液位计量装置7——多路阀3.2工作原理该仪器是基于中国国家标准方法和环保行业标准方法研制的免维护在线监测仪。
采用水杨酸分光光度法，其原理为：在碱性介质(pH=11.7)和亚硝基铁氰化钠水中的铵离子在氧化剂作用下与水杨酸反应生成蓝色化合物，该化合物在一定波长有强烈吸收，吸光度值与氨氮浓度成线性关系，由此可推算水样中氨氮的浓度，从而对水质进行定量分析。
该方法主要干扰物为钙镁等金属离子，可通过加入酒石酸钾钠形成络合物去除。
仪器通过比色换算直接将样品中的氨氮浓度显示出来。
56734214技术特性4.1功能描述输出：模拟电流输出：（4～20）mA，最大负载500Ω(标配)，RS232全功能数字信号支持MODBUS RTU（标配）；测量间隔时间：任意选择或连续；校准：自动校准的时间间隔可人工选择(自动校准的持续时间大约为90min)；清洗：可以人工清洗和自动清洗，自动清洗的时间间隔可人工选择。
4.2技术规格以下为分析仪的标准配置参数，在未预先通知的情况下可能发生变化。
执行标准：TR2336型氨氮全自动在线分析仪企业标准；测量方法：HJ536-2009水质氨氮的测定水杨酸分光光度法；测量范围：(0～300)mg/L；示值误差：±10%；重复性：≤3%；零点漂移：±10%FS/24h；量程漂移：±10%FS/24h；直线性：±10%；稳定性：≤10%/8h。
消解时间：根据实际情况任意选择(推荐为5min)；用户维护：每月仅需1h的维护时间；试剂容量：每套试剂可测试大约1800个水样。
5尺寸与重量5.1外形仪器尺寸（宽×高×深）：525mm×1600mm×400mm。
仪器外形如图2所示：图2分析仪外形示意图5.2安装示意图仪器安装示意图如图3所示：图3安装示意图注明：1——入水口2——出水口3123——溢出口注意：调节好进水和出水球阀使得预处理设备里水压保持稳定。
当水样含有大量悬浮物时，请使用潜水泵，一般情况使用自吸泵。
5.3重量仪器重量大约为60kg。
6安装与调整6.1安装技术要求●仪器安装符合使用环境条件要求；●仪器机身后侧与墙壁之间距离不少于1m；●仪器电源应设置漏电开关、防雷装置。
6.2安装程序与方法6.2.1拆箱分析仪在出厂前已经进行了试验和检定，接货时从运输的纸箱中取出分析仪器，彻底检查其是否有任何损伤，检查仪器所有硬件和电缆的连接，排除运输过程中引起的松动。
如果这些部件中发现任何缺失或损坏，请立即联系天融公司或其代表处。
仪器具体配置情况详见随机装箱清单。
6.2.2连接电源将仪器电源线连接到漏电开关上，通电前注意先观察电源电压是否满足要求，漏电开关工作是否正常等，仪器电源连接端口如图4所示。
6.2.3连接水泵和通讯线仪器一般情况下通过RS485传输数据，电源和水泵接线图如图4所示：图4接线图说明：RS485+为正信号输出，RS485-为负信号输出。
6.2.4试剂安装试剂安装请看图5所示的导管连接图：水样标样显色剂氧化剂无零点液图5导管连接图6.3试运行分析仪安装完成后，给仪器供电，仪器启动后进入图6所示的主页菜单。
图6软件主页触摸“服务”按钮，进入密码图7所示的密码输入菜单，密码默认为“0”。
图7密码输入界面验证通过后点击单点控制菜单，进入图8所示的单点控制界面。
图8单点控制界面测试各部件是否正常，触摸“维护”按钮进入AD测量菜单，进入图9所示的AD测量界面。
图9AD测量界面分别点击“测量AD”、“温度”、“液位一”、“液位二”按钮，查看数据是否正常，测试完正常后，点击“主页”按钮，系统自动进入待机测量状态。
7使用与操作7.1使用前准备和检查●确认试剂管路都安装正确，取样管长度在要求范围以内；●管路接头无松动现象；●仪器参数设置正确；●检查反应釜是否存在松动现象；●检查气路和水路连接是否有脱落现象；●检查废液桶是否安装到位。
7.2使用安全注意事项●仪器在测试当中反应釜会产生高温，请不要触摸或拆卸反应釜；●仪器在通电情况下，请不要打开显示屏面板，以免发生触电危险。
7.3操作方法7.3.1主页仪器通电后，自动显示图10所示的主页界面：图10主页界面7.3.2服务如果要对仪器操作，需要触摸“服务”键及进入图11所示参数设置界面：图11参数设置界面报警灯运行灯待机灯系统时间系统启停功能按钮状态显示数据显示参数设置选项，包括“消解温度、消解时间、水泵时间、工作量程、测量后清洗”。
氨氮“消解温度”最高不超过50℃；“消解时间”标准是5min，视水样复杂程度修改时间；“水泵时间”视水泵和仪器之间的距离而定，标准是60s；“工作量程”选择（0～5）mg/L，根据实际水样情况修改；“测量后清洗”选择关闭。
按“单点控制”按键，进入图12所示界面：图12单点控制界面♦蠕动泵，“推”和“抽”两个动作；♦“空气阀”开和关；♦“取水泵”，外界潜水泵开和关；♦“标样”，开和关；♦“显色剂”，开和关；♦“氧化剂”，开和关♦“零点液”，开和关；♦“废液”，开和关；♦“高压阀”，开和关；♦，光源开和关；♦，冷却风机开和关。
按“维护”按键出现图13所示界面：图13维护界面♦“清洗”硫酸自动清洗管路和检测池；♦“排废液”排空管路和检测池中的废液；♦“标样润洗”用标样润洗管路；♦“试剂预充满”把各个试剂润洗，在新安装仪器和更换试剂的时候使用；♦“液位一测试”抽取蒸馏水到液位一；♦“液位二测试”抽取蒸馏水到液位二；♦“水样润洗”用待测样水润洗管路；♦“温度控制”控制检测池加热温度；♦“冷却”启动冷却风扇使反应釜溶液达到安全温度；♦“空气搅匀”往检测池中打入空气，使溶液混合；♦“抽样品”抽取待测水样；♦“抽标样”抽取标定用的标液；♦“显色剂”抽取显色剂溶液；♦“抽零点液”抽零点溶液；♦“氧化剂”抽取氧化剂溶液；触摸“AD测量”键便进入图14所示界面：图14AD测量界面按“测量AD”，显示出“REF”、“AbsL”、“Abs”三个值，在检测池无水的情况下，要求REF数值在10000～50000之间，AbsL数值在10000～25000之间。
