科光871系列LSF-8型高温胶泥的比对

耐高温环氧胶普通环氧胶只能耐80摄氏度或120摄氏度，这种环氧胶一般是双酚A 型的环氧树脂型的。

通过改性的办法将环氧树脂和固化剂改性之后的环氧胶，则可以达到短时间300度，长期200-260摄氏度。

其中包括单组份高温胶、双组份耐高温环氧胶等，其粘稠度、颜色、固化条件对于一般都可以根据可以根据需要量身定做，并且可以赋予其导电导热导磁等功能。

单组份的高温胶：SL3352、SL3353、SL3354由于是采用耐温更高的树脂和增韧材料改性的，所以耐温可以长期保持在260℃，而且耐锡焊、耐喷塑等高温处理，在260℃时的拉伸剪切强度仍可以达到3MPa以上，所以这类型的胶比同类型的具有更明显的优势。

一般使用在电子、电器等行业。

双组份的耐高温环氧胶：双组分的耐高温环氧胶其实大部分是需要采用高温固化的，这类高温胶强度高，韧性比较好，且不容易开裂，SL3318耐高温环氧胶就是这样的高温胶，其主要应用在高速电机硅钢片和铜之间的胶接，且这种胶能耐高速旋转和高扭矩，耐老化性能优异，这种胶目前专用于航模电机的出口生产。

当然还有一部分客户需要的环氧胶耐高温，却由于条件受到限制不能采用高温或中温固化，世林胶业研制开发的SL3350耐高温环氧胶就是其中一种，由于采用高温树脂和触变性极佳的耐温材料制成，现已用来粘接陶瓷和金属，广泛应用于电厂脱硫设备，氧化铝陶瓷的胶接工艺上，弥补了原来的普通的环氧胶的耐温低的问题。

当然如果温度超过了300度以上一般选用环氧胶来作为胶接的用途是不太妥的。

这是只能选用SL5051液态密封胶，这种硅胶类型的胶来作为密封使用，或者选用SL8303耐500度的无机高温胶作为密封和强度不高的胶接来使用。

如果需要特殊类型的耐高温产品建议与具有研发能力的厂家直接联系，提出您的具体要求，这样有利于技术人员根据您的具体要求帮您选材，或帮您调配出更符合您要求的高温胶产品。

高温胶泥使用说明
高温胶泥是选用优质原材料、超细微粉技术、配以添加剂、稀土元素而制成的干基粉料与复合无机胶液拌和而成的砌筑用胶泥。

其具有中、低温以化学黏结为主，高温具有晶相转变双重黏结等功能。

本产品为干粉基料与胶液分装的组合型，每袋总重为37.5kg，其中粉料25kg，胶液12.5kg，打开后内充分搅拌后使用。

搅拌在干净的器皿内进行，搅拌至均匀细腻的胶浆状。

其砌筑方法和传统耐火泥基本相同，但要求砖体干燥和基本清洁，在3mm以内砖缝大小不影响胶结质量，故免于选砖、磨砖。

该产品和易性好，施工方便。

每砖用泥量约为50kg～60kg。

保质期：正常条件下储存1年以上。

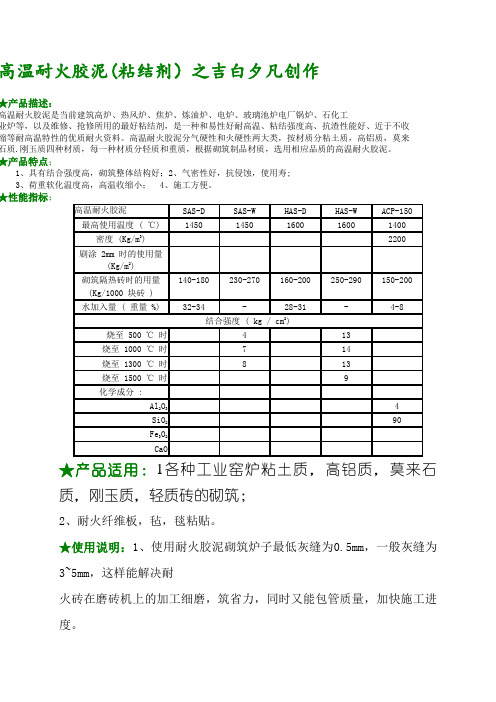

高温耐火胶泥(粘结剂）之吉白夕凡创作
★产品描述：
高温耐火胶泥是当前建筑高炉、热风炉、焦炉、炼油炉、电炉、玻璃池炉电厂锅炉、石化工
业炉等，以及维修、抢修所用的最好粘结剂，是一种和易性好耐高温、粘结强度高、抗渣性能好、近于不收
缩等耐高温特性的优质耐火资料。

高温耐火胶泥分气硬性和火硬性两大类，按材质分粘土质，高铝质，莫来
石质.刚玉质四种材质，每一种材质分轻质和重质，根据砌筑制品材质，选用相应品质的高温耐火胶泥。

★产品特点；
1、具有结合强度高，砌筑整体结构好；
2、气密性好，抗侵蚀，使用寿;
3、荷重软化温度高，高温收缩小；
4、施工方便。

★性能指标；
★产品适用：1各种工业窑炉粘土质，高铝质，莫来石
质，刚玉质，轻质砖的砌筑；
2、耐火纤维板，毡，毯粘贴。

★使用说明：1、使用耐火胶泥砌筑炉子最低灰缝为0.5mm，一般灰缝为
3~5mm，这样能解决耐
火砖在磨砖机上的加工细磨，筑省力，同时又能包管质量，加快施工进
度。

2、在抢修炉时，如裂缝过大，可在耐火胶泥中适当加入2~3mm耐火颗粒，拌和使用填入缝间，
缩短抢修时间，包管正常生产
3、高温耐火胶泥可在各种炉体内涂抹，涂抹前做到炉体概况无灰尘杂物，特别在旧炉上施工，
更应把渣蜡和其它污物去除干净。

4、施工方法可用人工或机械涂抹，一般厚度为2~3mm，在使用时因过干而不克不及施工，可适量加清水拌和使高温耐火胶泥严防和其他资料混和，特别是水泥、石灰等物品。

常用塑料的耐热性能(未经改性的)热变形温度----------维卡软化点------------马丁耐热HDPE -----------------80-------------------------120 ------------------------\ LDPE-------------------50--------------------------95--------------------------\EVA---------------------\---------------------------- 64-------------------------\ PP........................102........................110........................\ PS........................85............................105..................... \ PMMA...................100..........................120...................... \ PTFE.....................260..........................110.......................\ ABS.......................86...........................160. (75)PSF.......................185..........................180 (150)POM.......................98............................141 (55)PC.........................134.............................153. (112)PA6.......................58..............................180.. (48)PA66......................60..............................217. (50)PA1010..................55..............................159 (44)PET........................70..............................\ (80)PBT........................66..............................177.. (49)PPS........................240.............................\ (102)PPO.......................172..............................\ (110)PI...........................360........................... 300..................... \ LCP........................315..............................\ .........................\ .塑料的增强耐热改性用增强改性的方法提高塑料的耐热性效果比填充还好,常用的耐热纤维主要有:石棉纤维玻璃纤维碳纤维晶须聚1.结晶型树脂经30%玻璃纤维增强耐热改性. PBT的热变形温度由66度提高到210度. PET的热变形温度由98度提高到238度. PP的热变形温度由102度提高到149度. HDPE的热变形温度由49度提高到127度. PA6的热变形温度由70度提高到215度. PA66的热变形温度由71度提高到255度. POM的热变形温度由110度提高到163度. PEEK的热变形温度由230度提高到310度.2.非结晶树脂经30%玻璃纤维增强耐热改性. PS的热变形温度由93度提高到104度. PC的热变形温度由132度提高到143度. AS的热变形温度由90度提高到105度. ABS的热变形温度由83度提高到110度. PSF的热变形温度由174度提高到182度. MPPO的热变形温度由130度提高到155度.塑料共混耐热改性塑料共混提高耐热性即在低热树脂中混入高耐热性树脂从而提高其耐热性. 这种方法虽然耐热性提高幅度不如添加耐热改性高,但其优点是在提高耐热性同时基本不影响其原有其他性能.如: ABS/PC 热变形温度可由93度提高到125度ABS/PSF(20%) 热变形温度可达115度HDPE/PC(20%) 维卡软化点可由124度提高到146度. PP/CaCo3/EP 热变形温度可由102度提高到150度塑料交联耐热改性塑料交联提高耐热性常用于耐热管材和电缆方面.如:1.HDPE经过硅烷交联处理后,其热变形温度可由原来的70度增加到90~110度.2.PVC经过交联后,其热变形温度可由原来的65度增加到105度.热固性塑料只能第一次加热软化注塑，成型后就不能重复利用了。

高温分解的胶水
我猜你是想了解“耐高温胶水”，它是一种特殊的粘合剂，能够在高温环境下保持强大的粘附力和耐久性，广泛应用于航空航天、汽车、电子、核工业等领域。

以汇瑞HR-8777为例，这是一种单组份高温结构胶，由高分子聚合物原料研制而成，能够耐温高达400度。

这种胶水用途广泛，可以应用于各种高温环境下的结构粘接和密封，如汽车制造、航空航天、电力工业等领域。

它具有出色的耐高温性能和机械性能，能够在高温下保持稳定的性能，不会分解或变质。

还具有良好的电气性能和耐化学腐蚀性，能够在各种高温环境中保持稳定的性能。

如果你对“高温分解的胶水”有其他疑问或需求，请告诉我更多背景信息，我会尽力提供帮助。

高温胶的应用范围？在特殊的高温工况下面，大型的机器或者高温炉衬等，经常会碰到耐温在1000度以上，在这样的高温条件下，一般的胶粘剂都很难其他粘接的效果，即使能粘住，但是因为强度不够会造成事故。

特别是大型的炼钢厂，冶金等行业。

我公司自主研发生产的1000度高温系列的胶水都能很轻松的帮助客户解决这些，难题。

以下是这几款高强度高温结构胶的参数,经供参考。

高温胶温度范围高温胶型号高温胶特点及应用200度高温修补剂YK-8901 双组份，膏状，灰色，耐280℃，以金属、塑料、陶瓷等为填充复合的耐高温修补材料.应用石化、电力等高温工况下的油、汽、酸、碱及管道结合面的密封及修补，高温设备磨损、划伤、腐蚀、破裂的修复，如排气管、蒸汽管、热油管、发动机缸体等300度高温修补剂YK-8903 双组份，膏状，灰色，耐温可达300℃，高温性能优良。

满足一般胶粘剂无法解决的各种高温工况密封、填补、灌封、粘接等难题；高温密封性能好，耐各类酸碱腐蚀、耐油、柔韧性好，长期耐高温达350℃.应用石化、电力等高温工况下的油、汽、酸、碱及管道结合面的粘接、密封与修补，特别适合汽轮机缸体结合面的密封，高温设备磨损、划伤、腐蚀、破裂的修复，如高温高压泵、法兰、发动机缸体等的密封400度高温胶YK-8902 400单组份高温结构胶为单组份,常温固化，耐高温400℃的特殊高分子粘合剂。

适用于金属、陶瓷、玻璃、玻纤、塑料、木材、保温棉等材料的粘接、填补及密封，具有良好的防水，耐老化，抗震，耐酸碱，高强度的性能，适应于电子电器，机械设备等高温工况上都有很好的粘接效果，用于金属与各种软性材料的粘接效果特好。

980度高温结构胶YK-8905 双组份，黑色，耐温980℃,常温绝缘性好，耐水、油，不耐酸碱。

与钢有相近的线膨胀系数，套接强度高达86Mpa。

适合金属材料的轴套粘接、硬质合金的车刀、铣刀及齿轮刀具的粘接、高温工矿铸造缺陷的修补；高温仪表，传感器，热电偶等耐温元件的灌封。

编号：C 871 – 08a用于可浸出氯化物、氟化物、硅酸盐及钠离子的绝热材料的化学分析方法本标准以固定的文件编号C 871发行，紧跟文件编号后的数字代表早先版本的年份或者是最后一次修订的年份，括号内的数字代表最终核定的年份，上标ε代表在更改自上次修订或重新核定编辑。

1.范围1.1这些测试方法包括测试绝热材料中百万分之一可浸出氯化物、氟化物、硅酸盐及钠离子含量测试的实验室操作程序。

1.2每种离子的分析方法的选择须基于现有实验室能力及条件的，须考虑仪器设备的可得性及对萃取液中离子浓度的合适性。

1.3标准中数值的单位为英寸-磅，括号中给出的数值经过数学变换成国际单位制只提供参考不视为标准。

1.4本标准并非旨在解决所有与其使用相关的可能的安全问题。

在使用前，建立适当的安全及健康措施并确定适用的监管机制是本标准用户的职责。

2.引用文件2.1美国材料试验学会标准：C 168 绝缘相关术语C 692 评定热绝缘材料对奥氏体不锈钢外部应力腐蚀开裂趋势影响的标准试验方法C 795 与奥氏体不锈钢接触用绝热材料C 871 用于可浸出氯化物、氟化物、硅酸盐及钠离子的绝热材料的化学分析方法D 1428火焰光度法分析水及水垢中的钠和钾的测试方法2.2 美国自来水厂协会标准：4500-Si D 二氧化硅的钼蓝分析法4500-Si E 二氧化硅的杂多蓝分析法3.术语3.1定义——请参阅术语定义C 168 。

4.试验方法综述4.1样品于沸水中保持30 min ，过滤后的溶液用于定量测试氯化物，氟化物，硅酸盐和钠离子。

4.2氯化物的分析：4.2.1 安培—库仑滴定测试。

4.2.2 由于使用特定的有害的物质，滴定已不再被推荐为ASTM国际组织所要求试验方法。

4.2.3 特定离子电极的测试。

4.3氟化物的分析：4.3.1 特定离子电极的测试方法。

4.3.2 SPADNS（1,8-二羟基-2-(4-硫代苯基偶氮)萘-3,6-二磺酸三钠）比色检测法。
