油气集输的工艺流程及处理工艺分析摘要：在油田的加工过程中，原油和天然气是一种混合物，只有经过有效的分离，才能得到标准的原油和天然气。
通过对该工艺的不断优化，在油气集输过程中，我们应尽量降低投资，提高其处理效益，推动油田的平稳发展。
关键词：油气集输；工艺流程；处理方法前言为提高原油产量，优化原油集输、处理工艺，使原油水分的分离得到更好的利用。
通过优化油气集输工艺技术，可以充分利用高效油气水分离技术的优点，改善石油天然气水处理的质量，确保油气集输工艺的顺利实施，实现油田的最优输出。
一、油气集输的相关介绍（一）原油脱水从油井中提取出来的石油一般都有一定的湿气，如果含水量过高，就会影响到储运工作，造成很大的浪费，而且会消耗更多的设备;从含水量的角度来看，大多数是含盐的，这样会对设备和容器造成更大的腐蚀。
在炼油过程中，将水和原油一起加热，会引起水的蒸发和膨胀，使其压力增大，对正常的生产和产品质量都会有很大的影响，甚至会发生爆炸。
因此，在进行原油外运前，我们必须进行脱水操作。
（二）原油脱气通过下面的两个装置，即分离机和稳定器，将轻烃成分分离出来，这个过程就是原油的脱气。
符合有关规定的原油，经纯化后，含水量不能超过0.5%，1吨含气的原油不能超过1立方米。
当原油靠近井口的时候，随着压力和温度的变化，会形成一种气体和液体。
为了满足多个操作的要求，例如加工和储存，需要用不同的管道将气体和液体分开，这个过程称为物理和机械分离。
它是石油和天然气分离的高效装置。
即使是对于石油、天然气和泥沙，也能起到很好的作用。
按其形状，又可分为许多种，例如比较常用的垂直型分离机。
使气体产生汽化现象，使之与原油分离，就叫做原油稳定，使之与高压力组分分离，降低压力，从而达到原油的稳定性。
通常，它是最后一道加工工艺，当它达到了稳定状态，才能生产出商品油。
从国内原油的稳定性角度来看，主要是从C1到C4的分离，在稳定后，原油的蒸汽压力要低于这一区域的0.7倍，约0.071 MPa。
油气集输是一种重要的工艺，它是把油气从油田或天然气田带到销售点或加工厂的管
道输送过程。
油气集输工艺过程是由几个部分组成的，包括油气采收系统、油气加工系统
和油气输送系统。
首先，油气采收系统是油气集输工艺过程的第一部分。
它是把油气从油田或天然气田
采集而来的系统，采收系统分为采收站和主采收站两部分。
采收站需要设置泵站和控制系统，用于将油气从油田或天然气田抽取到管线中。
主采收站是采收系统的核心，它负责把油气从管线中抽取出来，并进行初步的净化和处理。
其次，油气加工系统是油气集输工艺过程的第二部分。
油气加工系统的目的是把采收
的油气进行进一步的清洁、分离、润滑、压缩等处理工作，以符合用户的要求。
油气加工
系统包括油气净化装置、油气分离装置、油气润滑装置和油气压缩装置等。
最后，油气输送系统是油气集输工艺过程的第三部分。
油气输送系统负责将加工处理
后的油气输送到用户点或加工厂。
油气输送系统由油气输送管线和油气泵站组成，油气管线是把油气从加工厂或用户点输送到销售点的管线。
油气泵站则负责把油气从管线中抽取出来，并送至用户点。
总之，油气集输工艺过程由油气采收系统、油气加工系统和油气输送系统三部分组成，它是把油气从油田或天然气田带到销售点或加工厂的管道输送过程，以确保油气的可靠供应。
【精】油气集输安全操作管理方案计划参考范本一、矿场油气集输的任务矿场油气集输是将油井采出的油、水、气混和物进行收集、暂存、初步处理并输送到指定的容器或装置的全部生产过程。
其主要任务是：（1）、收集油井产出物；（2）、对油、气、水、轻烃、杂质的分离和净化等初步处理，输出四种合格产品（即：净化原油、轻烃、净化伴生气、净化水）；（3）、分别对油、气进行计量；（4）、分别将油、气输送到指定的油库（站）或炼油厂和化工厂等用户。
二、油气集输管理的基本要求（1）、保证集输平衡，并达到规定的储油能力；（2）、保证产品质量合格；（3）、计量准确，输差控制在规定的数值内；（4）、油气损耗控制在规定的数值内；（5）、维护和保养好系统内各种设备，保证设备安全正常运行。
三、油气集输的危险性（一）、集输介质的危险性集输介质有油气混合物、原油、天然气、轻油等，其共同的危险性是：易燃、易蒸发、易爆炸、易产生静电、升至一定温度时，易膨胀或沸溢。
（二）集输工艺设备运行的危险性油气集输工艺设备主要有油气分离器、加热炉、游离水脱除器、压力沉降罐、缓冲罐、脱水器、输油泵、集输管线、储罐和计量装置等、构成一个压力系统和热力系统，在一定的温度和压力下操作运行。
若管理和操作不当，一导致憋压、跑油、抽空、火灾、爆炸等事故。
因此，矿场油气集输必须把安全生产放在重要的位置上，必须建立健全并严格执行安全管理规程和安全操作规程。
四、油气集输流程及其安全操作管理要点（一）、流程的种类和适用范围在油田生产过程中，对油井采出物（油、水混和液和天然气）进行收集、计量输送、初步处理和储存的过程为油气集输流程或集输系统。
由于集输系统各环节的先后顺序不同或某些环节间的工艺设施、结构不同，而构成了不同的矿场集输流程。
1、标准流程（1）、单管计量站流程单井单管进计量站，分别计量后油气密闭混输至中转站集中处理的流程为单管计量站流程。
该流程适用于原油性质较好（粘度较小、含蜡量较少、凝固点较低）、单井产量较高、井口压力较高的油田。
油气集输流程油气集输流程是指自油气生产现场到油气终端用户之间的输送过程。
它涉及到多个环节和操作，包括油气采集、处理、输送、储存和分配等。
本文将详细介绍油气集输流程。
首先是油气采集。
油气采集是指在油田或气田中，通过石油钻井设备将地下的石油和天然气开采到地面。
采集到的油气会经过一系列的分离和处理工艺，将油，气和水分离开来，并去除杂质，提高产品质量。
接下来是油气处理。
油气处理是指将采集到的油气进行净化和提纯的过程。
它包括物理和化学的处理方法，例如加热、冷却、压缩、脱硫、脱水等。
处理后的油气能够达到国家标准和用户要求，更适合运输和使用。
然后是油气输送。
油气输送是指将处理后的油气从采集地点运送到终端用户的过程。
输送方式主要有管道输送和船运输两种。
其中，管道输送是最常见的方式，它通过铺设管道将油气输送到各个目的地。
船运输主要用于油气出口和远距离运输，它使用油轮将油气运往其他国家或地区。
在输送过程中，需要涉及到储存和分配。
储存是指在油气集输过程中，将油气储存在储罐或地下储存设施中，以便于供应链的调节和维护。
分配是指将储存的油气按照用户需求进行分配，并通过供应网络将油气送达到终端用户手中。
最后是油气集输流程的监管和安全管理。
监管是指对油气集输过程进行监督和管理，确保其符合国家和行业的法规和标准。
安全管理是指通过建立安全制度和应急预案，对油气集输过程中的风险和安全隐患进行预防和应对，保障人员和环境的安全。
总结起来，油气集输流程包括油气采集、处理、输送、储存和分配等多个环节和操作。
它涵盖了各个方面的工艺和技术，关系到国家经济和能源安全。
同时，对油气集输流程进行监管和安全管理也是非常重要的，以确保其安全可靠和可持续发展。
油气集输流程范文1.采集油气集输的第一步是采集油气资源。
在油气田开发中，通过井筒钻井将油气储层连接到地面。
在这个过程中，通过使用钻杆、钻头和口杯等工具，将岩层打通并将地下的油气带到地面。
2.分离油气从油田地下钻井到地面后，油气中含有大量的水和杂质。
为了将油和气分离出来，需要进行分离。
通常采用的方法是通过物理或化学方法将油气和水、杂质分离。
3.净化在分离过程中，仍然可能有一些杂质残留在油气中。
为了提高油气的质量和降低对后续设备的腐蚀和损坏，需要对油气进行净化处理。
净化过程可以包括除尘、除水、除酸、除氧等处理。
4.调节得到净化后的油气后，需要对其进行调节，以满足输送和加工的要求。
调节工作可以包括控制油气的温度和压力，调节油气的化学成分，以及调整油气的流量等。
5.压缩油气集输中的一个重要环节是对气体进行压缩。
压缩可以提高气体的压力，使其能够更好地进行输送和加工。
压缩工作通常采用压缩机进行。
6.输送经过上述处理后，油气需要被输送到加工和处理设施或输送到市场销售。
输送方式可以采用管道输送、罐车运输、船舶运输等。
其中，管道输送是最常用的方式，因为它具有输送量大、成本低、安全可靠等优势。
7.监测和维护油气集输过程中，需要对油气的流量、压力、温度等进行监测和控制，以确保集输系统的正常运行。
同时，还需要对集输系统进行维护和管理，包括对设备进行定期检修和更换，保证设备的正常运行。
总结：油气集输流程包括采集、分离、净化、调节、压缩和输送等多个环节，其中每个环节都具有一定的重要性和复杂性。
通过对油气的采集、分离和净化等处理，可以提高油气的质量和纯度，为后续加工和使用做好准备。
在输送过程中，要保证油气的安全可靠和有效运输。
因此，在油气集输流程中，严格遵守相关规定和标准，采取合理的操作措施和安全措施，是非常重要的。
只有保证油气集输的流程和环节的顺利进行，才能最大限度地发挥油气资源的潜力，为社会经济发展做出贡献。
油气集输工艺流程油气集输工艺流程是指将油气田中产出的原油、天然气等能源通过管道、船舶等运输工具进行集输和输送的一系列工艺流程。
这个过程涉及到多个环节和技术，需要经过严格的设计、施工和运营管理，以确保油气能够安全、高效地从产地输送到加工厂或终端用户手中。
下面将详细介绍油气集输工艺流程的主要环节和技术要点。
1. 油气采集与处理油气集输工艺流程的第一步是油气的采集与处理。
在油气田中，通过钻井等方式开采出地下的原油和天然气资源。
这些原油和天然气还含有杂质和其他成分，需要进行初步的处理和分离。
例如，原油中可能含有水、天然气和固体杂质，需要通过分离器和过滤器等设备进行初步的分离和处理，以获取纯净的原油和天然气。
2. 输送系统设计在油气采集与处理后，需要设计输送系统来将原油和天然气从采集点输送到加工厂或终端用户。
输送系统的设计需要考虑多方面因素，包括输送距离、输送量、输送方式等。
对于远距离输送，通常会选择建设长输管道来输送原油和天然气；对于近距离输送或小规模输送，可以选择使用集装箱、罐车等运输工具。
3. 输送工艺输送工艺是油气集输工艺流程中的核心环节。
对于原油的输送，通常采用管道输送的方式。
管道输送具有输送量大、输送距离远、成本低等优点，但也需要考虑管道的材质、防腐蚀、安全监测等技术要点。
对于天然气的输送，可以选择管道输送或液化天然气(LNG)的方式。
LNG具有体积小、能量密度高的优点，适合远距离输送。
4. 输送安全管理在油气集输工艺流程中，输送安全管理是至关重要的。
原油和天然气是易燃易爆的危险品，一旦发生泄漏或事故，将会对环境和人员造成严重危害。
因此，输送系统需要配备先进的安全监测设备和防护措施，以确保输送过程的安全稳定。
此外，还需要建立完善的应急预案和危险源管理制度，以应对突发事件。
5. 终端加工与利用最后一个环节是油气的终端加工与利用。
原油需要经过炼油厂的加工，提炼出各种石油产品，如汽油、柴油、润滑油等。
2019年06月甲苯的含量要求小于100ppm;苯塔塔底混合物中苯含量要求小于1000ppm ，苯塔塔底混合物直接采出，总硫控制在10ppm 以内。
（2）产品指标：纯苯产品质量纯度能达到99.97%左右，总硫含量小于1ppm ，噻吩小于0.1ppm ；甲苯塔和二甲苯塔停用，无单独的甲苯产品与二甲苯产品采出。
（3）萃取剂环丁砜指标：改造前溶剂纯度65%，改造后纯苯纯度能达到99.97%。
2.3改进前后物料消耗及成本对比（1）装置生产负荷为15t/h 时，技改前单吨粗苯耗蒸汽为1.4～1.5吨/吨粗苯。
技改完成后，节约的蒸汽量在每小时3吨左右。
装置按照年生产运行8000小时计算，中压蒸汽75元/吨，每年节约蒸汽成本为180万元。
（2）技改前甲苯塔与二甲苯塔投用，技改后甲苯塔与二甲苯塔停用，两塔塔底泵、回流泵、产品出装置泵停用，电单耗降低。
每小时节约电耗10.5kw ，装置按照年生产运行8000小时计算，电费0.54元/吨，每年节约电耗成本4.536万元。
（3）全年成本节约184.536万元，全年按10万吨粗苯加工，单吨粗苯节约成本18.45元。
（4）每年可节约新鲜溶剂20吨，每吨溶剂的市场价格为1.9万元，技改后每年节约溶剂消耗费用38万元。
成本共计节约222.536万元。
（5）甲苯、二甲苯与非芳烃掺混后，甲苯与二甲苯的平均价格下降了500元/吨，非芳烃的价格上升了700元/吨，产生的效益为83万元左右。
3装置改进过程中存在的问题（1）装置改进后苯塔的塔顶负荷会相应的增大（苯塔侧线停用，且塔顶组分中多了300～400公斤的非芳烃），在不更换塔顶冷凝冷却器的前提下塔顶冷却效果偏低。
（2）装置改进后单独生产甲苯纯度偏低，会对甲苯单独销售带来压力。
4结语综上所述，装置本次改进三苯馏分的萃取分离方法，其通过将三苯馏分在萃取前先进行精馏分离分割成苯混合物和混合芳烃，然后再对苯混合物进行萃取精馏，由于没有重质非芳烃和混合二甲苯的存在，使得萃取过程的萃取温度有所降低，降低了萃取剂的分解劣化，保证了萃取剂的萃取效果和纯苯产品的品质,作为汽油调和使用的混苯和混合二甲苯在市场效益降低时，装置可以恢复原有三苯生产流程，装置操作可灵活调整市场适应能力强[3]。
油气集输流程
油气集输是指将油气从井口输送到处理厂或者储存设施的过程。
这个过程涉及到多个环节和设备，需要严格的操作流程和安全措施。
首先，油气集输的第一步是采油。
在油田中，工程师们会通过
钻井设备将地下的油气资源开采出来。
然后，油气会被送入管道或
者储罐中。
在这个过程中，需要注意保护环境，避免泄漏和污染。
接下来，油气会经过管道输送到处理厂。
在处理厂，油气会经
过一系列的分离、净化和加工过程，以提取出纯净的油品和天然气。
这些过程需要高效的设备和精确的操作，以确保产品的质量和安全。
处理完成后，油品和天然气会分别被送入储存设施。
油品会被
储存在储罐中，而天然气则会被压缩存储或者通过管道输送到用户端。
在储存和输送的过程中，需要严格遵守安全操作规程，确保设
备和管道的完好和稳定。
最后，油气集输的最后一步是输送到用户端。
油品会被运输到
加油站或者工厂，而天然气则会被输送到城市供热系统或者工业用户。
在这个过程中，需要注意运输工具的安全和稳定，避免事故和
泄露。
总的来说，油气集输流程是一个复杂而严谨的过程，涉及到多
个环节和设备。
只有严格遵守操作规程和安全措施，才能确保油气
的安全输送和高质量的产品。
同时，环保意识也需要贯穿整个流程，以保护环境和人类健康。
希望通过不断的技术创新和管理提升，油
气集输流程能够更加高效、安全和环保。

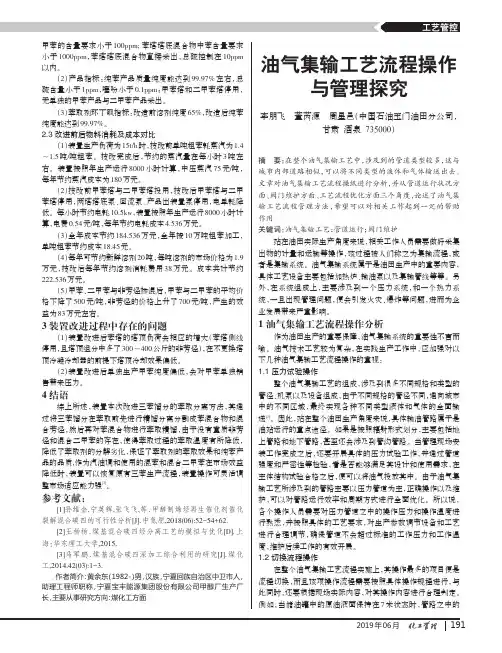

油气集输工艺流程操作与管理
摘要：科技在不断的发展，社会在不断的进步，油气集输是油田生产关键环节，通过油气集输生产过程，得到合格的油气水，满足油田生产的技术要求。
对油气
集输工艺流程进行优化，能够提高油气集输设备运行的效率，降低油气集输生产
的成本，不断提高油气集输系统的效率。
关键词：油气；集输；工艺流程；优化
引言
在油田的生产过程中，对油井采出物（油、水混合液和天然气）进行收集、
计量、输送、和初步处理和储存的过程称为集输流程或集输系统。
油气集输系统
是油田的主要生产设施，在油田生产中起着重要作用。
集输工艺设备主要油气分
离器、加热炉、压力沉降罐、输油泵、集输管线、储油罐等组成。
整个系统构成
一个压力系统一个热力系统，若管理操作不当会导致憋压、跑油、抽空、火灾、
爆炸等事故。
因此，油气集输工艺流程的正确应用与日常管理就非常重要。
1油气集输工艺流程概述
油气集输工艺流程是将油田生产的油气水的混合物进行收集、计量、分离和
输送的工艺过程。
油气集输处理的工艺流程，涉及到各种油气集输的设备和管道
系统，油气水三相分离器的应用，提高油气水三相分离的效率。
除油器的应用，
除去天然气中的油珠颗粒，提高天然气的纯度，使其满足燃烧的条件，为油气集
输系统提供热能，降低油流的粘度，提高分离处理的效率。
油田生产中，实施油
气水三相的分离处理，采用先进的生产工艺流程，满足油田生产的需要。
油田单
井生产出的油气水三相的混合物，依靠自压输送至计量站，实施单井产液和产气
的计量。
通过井口取油样的操作，进行室内的含水化验，一般选择离心机分离的
方式，确定单井的含水率。
能够明确单井的产液、产油、产气、产水情况，为后
续的油气集输处理提供依据。
经过计量的混合物通过油气混输工艺流程，将其输
送至油田转油站，实现油气水的初步分离，应用的设备包括油气水三相分离器、
二合一加热炉以及泵机组，将低含水原油，通过泵输的方式，将其输送至联合站，进一步实施分离处理，原油脱水的工艺流程为管道的热化学脱水工艺和电化学脱
水工艺的结合，将原油中的游离水和乳化水脱出，使外输原油的含水达到行业标
准的规定，获得合格的产品外输。
天然气的分离工艺流程，为油气水三相分离后，通过分离顶部的出口排出天然气，经过除油器去除其中的液滴，使天然气得到净化，之后，通过计量仪表的准确计量，作为站内的加热设备的燃料或者输送给天
然气处理场所，完成天然气的集输处理任务。
含油污水的处理工艺流程，将油田
产物中的水分离处理，通过油气水三相分离器分离后，通过加压加药处理，将其
作为油田掺水，通过掺水泵输送给各个计量站，再分配给各个油井，通过井口的
掺液，提高油流的温度，降低油流的粘度，提高油田生产的效率。
更多的含油污
水经过除油和除去机械杂质的处理，作为油田注水的水源，经过注水泵加压，输
送给注水干线，采取最佳的注水方式，将其注入到油层中，实现水驱的开发效率。
2油气集输工艺流程操作与管理
2.1二级布站方式的优选
对于油气集输系统的布站方式，通常可以分为三种类型。
布站的方式，是在
油田生产现场，只建设一座联合处理站，油气集输的全过程，均在联合站内实现，增加了油流远距离输送的难度，由于单井生产的油流的能量不足，而必须增加输
送泵机组，相对增加了机泵的能量消耗。
二级布站方式，是在井站之间设计了中
间处理站，使油气流具有足够的压力输送，经过计量分离后，输送到联合处理站
进行彻底的油气水三相分离，而得到合格的油，经过计量后外输。
三级布站流程
增加了一个计量站，分布情况为计量站、转油站和联合站，如果油田生产的井站
之间的距离比较远，可以选择三级布站的方式。
单井生产出的油气水混合物，进
入到转油站实现油气水的初步分离，再经过联合站的彻底的油气水三相分离，才
能得到合格的产品。
依据油田生产的实际情况，可以优化布局，二级布站方式最
为合理经济，达到油气集输技术的要求，因此，对油田油气集输流程进行优化后，达到预期的生产效率。
以江汉采油厂为例：王东、王西、潭代管理区为三级布站
为主，通过计量站、转油站进入王场联合站。
而广华、丫角管理区以二级布站为主，各计量站分别进入广华联合站、浩口联合站和钟寺联合站。
2.2选择最佳的油气集输工艺流程
结合油田生产的实际情况，优化油气集输工艺流程，选择最佳的处理流程，
实现油田高效生产管理的目标。
单井产物依靠自压输送至计量站，实施油气的计量，获得单井的生产数据资料。
再通过计量站的汇管，混输的方式输送至转油站，进行油气水的初步分离处理，分离出来的天然气作为燃料使用，或者输送给天然
气处理厂，经过进一步处理，变为商品天然气外输。
含油污水一部分用于油田的
掺水和热洗用水，另一部分输送至联合站的污水处理场所，经过深度的污水处理
工艺流程，获得合格的水，输送至注水泵站，通过注水泵加高压，进入注水干线，通过配水间分配给各个注水井，应用正注、反注或者合注的方式，实现水驱的开
发状态。
最关键的项目是转油站分离处理的低含水原油，依靠输油泵将其输送到
联合站，进行彻底的分离处理。
原油脱水工艺流程，经过管道的热化学脱水和站
内的电化学脱水工艺，获得合格的油，进入好油缓冲罐，通过输油泵，将其输送
至原稳站，进行原油稳定处理，去除原油中的轻组分，降低原油集输处理过程中
的蒸发损耗，提高油品输送的效率。
2.3优化油气集输系统的管网建设
对油气集输过程中的管网进行优化设计，优选输送管道的材质，使其满足油
气集输的技术要求，降低油气对管网的腐蚀，而延长管网的使用寿命。
对油气集
输管网实施防腐技术措施，如对管道的内壁和外壁实施涂层处理技术措施，保护
金属管道，提高管网的运行效率。
对金属管网实施阴极保护技术措施，利用外加
电源的阴极保护措施，或者牺牲阳极的阴极保护技术措施，解决管道的腐蚀问题。
在井站之间优化设计管网，可以采取双管生产流程，应用掺热管线，对井口进行
加热降黏。
如果选择三管流程，通过热载体的循环，而对出油管线进行加热保温，降低油流的黏度，提高油流在管道中的输送效率。
但是三管流程设计，增加了管
网的建设成本，因此，依据油田油气集输的情况，可以优选双管流程，使其达到
最佳的油气集输效果。
结语
油气集输工艺流程是油、气等物质在集输管网中的流向和生产过程，是根据
油气田的地质特点、采油、气工艺、原油和天然气的物性、自然条件建设条件等
制定的，由于输送的油气具有高温高压易燃易爆的特性。
这就要求我们操作员工
在切换工艺、起停设备时一定要严格执行生产调度指令，严格按操作规程操作，
加强巡护，确保工艺流程安全平稳运行。
参考文献:
[1]赵忠瑞.浅谈高含水期油气集输处理工艺技术[J].中国石油和化工标准与质量,2014(11):56-56.
[2]王宠,索金龙,汪生龙,等.长庆油田油气集输工艺浅析[J].石化技
术,2017,24(4):21-22.
[3]鲁寅.油气集输工艺流程优化[J].化工设计通讯,2017,43(7):45-45
[4]严建国,田茂建,朱玉霞.浅析油气集输工艺流程[J].科研,2017(2):00160-00160.
[5]路涛,赵梦苏,田云吉,等.浅析地面油气集输工艺技术[J].化学工程与装
备,2017(5):88-89.。
