油气储运概论第一二章矿场油气集输
- 格式：ppt
- 大小：3.12 MB
- 文档页数：15
下载文档原格式
合集下载
油气储运
1）油气集输;把分散的油井所生产的石油、伴生天然气和其他产品集中起来，经过必要的处理、初加工，合格的油和天然气分别外输到炼油厂和天然气用户的工艺全过程称为油气集输。
主要包括油气分离、油气计量、原油脱水、天然气净化、原油稳定、轻烃回收等工艺2）处理方法油田生产中的“三脱”“三回收”：“三脱”是指油气收集和输送过程中的原油脱水、原油脱天然气和天然气脱轻质油；“三回收”是指污水回收、天然气回收和轻质油回收。
合格原油主要标准：国家规定在净化后的原油中含水不能超过0.5%，每吨原油含气不超过1立方米。
油气分离器：油气分离器是把油井生产出的原油和伴生天然气分离开来的一种装置。
有时候分离器也作为油气水以及泥沙等多相的分离、缓冲、计量之用。
从外形分大体有三种形式，立式、卧式、球形。
3）三相分离器原理; 油气水混合物高速进入预脱气室,靠旋流分离及重力作用脱出大量的原油伴生气,预脱气后的油水混合物经导流管高速进入分配器与水洗室,在含有破乳剂的活性水层内洗涤破乳,进行稳流,降低来液的雷诺系数,再经聚结整流后,流入沉降分离室进一步沉降分离,脱气原油翻过隔板进入油室,并经流量计计量,控制后流出分离器,水相靠压力平衡经导管进入水室,从而达到油气水三相分离的目的。
结构：内部结构:气液混合流体经气液进口进入分离器进行基本相分离，气体进入气体通道并经过整流器和重力沉降，分离出液滴；液体进入液体空间分离出气泡后油向上流动、水向下流动得以分离，气体在离开分离器之前经捕雾器除去小液滴后从出气口流出，油从顶部经过溢流隔板进入油槽并从出油口流出，水经溢流档板进入水槽并从排水口流出。
4）第一次脱水含水率5换热器原理换热器是一种在不同温度的两种或两种以上流体间实现物料之间热量传递的节能设备，是使热量由温度较高的流体传递给温度较低的流体，使流体温度达到流程规定的指标，以满足工艺条件的需要，同时也是提高能源利用率的主要设备之一6消防罐作用它的作用是维持系统的压力。
油气储运基础知识——管道之一-2
油气储运系统主要包括：油气集输系统234长距离输油管道系统油气的储存与装卸1长距离输气管道系统5油气运输的经济规律一、概述管道概况二、全球油气管道概况三、中国石油油气管网概况四、中国石油油气储存设施概况五、中国石化油气管网概况六、站场流程及主要设备长输管道是长距离输油管道的简称，它是指流量大，管径大，运距长的自成体系的管道系统。
可简单地表示为：首站收油计量加压加热中间站收油加压加热末站收油计量发油站场流程长输原油管道概况长输原油管道概况对于密闭输油而言，为了保证管道的安全运行，各输油站设有事故泻压罐。
管道系统主要设备为了保证管道正常运行，全线设有有效的通讯系统，以调度指挥生产。
多采用微波通讯或光纤通讯。
管道系统主要设备输油站及主要设施简介泵机组：泵机组的组合形式有两种：串联和并联串联泵机组管道系统主要设备长输原油管道概况长输原油管道概况并联泵机组管道系统主要设备加热炉：三、管道系统主要设备加热方式有两种：直接加热：间接加热：炉火热量原油炉火中间介质热量原油热量（导热油、热媒等）管道系统主要设备长输原油管道概况间接加热系统清管器收发系统:清管是保证输油管道能够长期在高输量下安全运转的基本措施之一，基本任务有两个：输油前清除遗留在管内的机械杂质等堆积物；输油过程中清除管内壁上的石蜡、油砂等沉积物。
管道系统主要设备输油站及主要设施简介输油站及主要设施简介输油站及主要设施简介计量及标定装置长输原油管道概况1、原油管道首站一般能够实现哪些功能？2、原油管道中间站一般能实现哪些功能？3、离心泵的连接方式有哪两种？其特点是什么？4、何谓收、发球筒？其功能是什么？如何进行收发作业？5、管输原油的加热方式有哪两种？思考什么叫等温输油管道？所谓等温输油管道，即输送轻质成品油或低凝点原油的长输管道。
沿线不需要加热，油品从首站进入管道，输经一定距离后，管内油温就会等于管道埋深处地地温。
即指那些在输送过程中油温保持不变的管道。
油气集输 课程总结 期末考试专用复习范围大纲
为止。达到这种状态时，称该物系处于气液相平衡状态。
只有一种纯化合物的物系称一元体系。 由两种纯化合物构成的物系称为二元体。 两种以上纯化合物构成的体系称为多元体系。
油气储运工程--- Oil & gas storage and transportation engineering
13
油气集输技术
油气储运工程08级
1-2一升华曲线；2-c一蒸气压曲线；2-3一熔解曲线。
C2、C7混合物的相特性 B一泡点线；c一临界点；D一露点线 2一C2；7一C7；a—C2，90.22％； b一C2，50.22％；c-- C2，9.78％
油气储运工程--- Oil & gas storage and transportation engineering
Q 2 m m i D 5 m
表示：
或
1 V2 i D 2g
已定管路（D , L , △Z 一定）输送某种已定粘度油品时， 管路所需压头（即压头损失）和流量的关系（H-Q关系）称为 管路工作特性。 H Q2m m L / D5m h Z
原油及成品油的物性参数
油气储运工程--- Oil & gas storage and transportation engineering
油气集输技术
油气储运工程08级
教学内容
第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 第九章 绪论及油气集输流程 油气性质和基础理论 矿场集输管路 油气分离 原油净化 原油稳定 油田采出水处理 天然气处理与加工 油田开发和开采
1
油气储运工程--- Oil & gas storage and transportation engineering
油气储运概论
用户引入管
车间燃气管道
室内燃气管道
炉前燃气管道
（1）分类
环状 按管网形状分类 枝状 环枝状 地下 按敷设方式分类
架空
（2）室外燃气管道输送压力级别的制定
压力级别 高压燃气管道
次高压燃气管道 中压燃气管道
低压燃气管道
A B A B A B
压力单位（Mpa） 2.5＜P≤4.0 1.6＜P≤2.5 0.8＜P≤1.6 0.4＜P≤0.8 0.2＜P≤0.4 0.01＜P≤0.2 P≤0.01
CNG和LNG对比
CNG LNG
含义
压力
压缩天然气
10-25 MPa
液化天然气
-162°C 600
标准大气压（0.1MPa）
温度 常温 体积缩小倍数 300
特性 用途
高压 充装到气瓶，送至CNG 汽车加气站或CNG供应 站，供车用或生产生活 用
低温 储存、运输天然气、 车用
地下储气库规划布局图
首 站
中 间 站
末 站
储存设施或 用户管网
① 增压 Boost pressure heat ② 加热 add modifier ③ 添加改性剂 ④ 防腐、控制系统等辅助设施 Corrosion prevention
（1）长距离输油管道输送特点 运输量大 运费低，能耗少 输油管道一般埋在地下，安全可靠，油品损 耗低 建设投资少，占地面积少 不如车船运输多样：主要适用于单向、定点 运输 对一定直径的管道，有一经济合理的输送量 范围
旁接油罐输送方式
密闭输送方式
（5）输油站主要作业区
长距离输油管道施工现场
中国原油、天然气、成品油、煤气管道分布图
（4）天然气管道加压输送 用户 输气 干线 分输 管道 城市 管网
油气集输 图文
油气集输图文一、绪论1. 把分散的油井所生产的石油、伴生天然气和其他产品集中起来，经过必要的处理、初加工，合格的油和天然气分别外输到炼油厂和天然气用户的工艺全过程称为油气集输。
2. 油气集输主要包括油气分离、油气计量、原油脱水、天然气净化、原油稳定、轻烃回收等工艺。
3. 油田生产中的“三脱”是指油气收集和输送过程中的原油脱水、原油脱天然气和天然气脱轻质油。
4. 油田生产中的“三回收”是指汗水回收、天然气回收和轻质油回收。
5. 试分析原油外输前需进行脱水的原因？答：从井中采出的原油一般都含有一定数量的水，而原油含水多了会给造成浪费，增加设备，多耗能;原油中的水多数含有盐类，加速了设备、容器和管线的腐蚀;在石油炼制过程中，水和原油一起被回热时，水会急速激化膨胀，压力上升，影响炼厂正常操作和产品质量，甚至会发生爆炸。
因此外输原油前，需进行脱水，使含水量要求不超过0.5％。
6. 原油脱气：通过油气分离器和原油稳定装置把原油中的气态轻烃组分脱离出去的工艺过程。
7. 油气计量：是指对石油和天然气流量的测定。
主要分为油井产量计量和外输流量计量两种。
8. 油井产量计量：是指对单所生产的油量和生产气量的测定，它是进行油井管理、掌握油层动态的关键资料数据。
9. 外输计量：是对石油和天然气输送流量的测定，它是输出方和接收方进行油气交接经营管理的基本依据。
10. 油气计量站：它主要由集油阀组（俗称总机关）和单井油气计量分离器组成，在这里把数口油井产品集中在一起，轮流对各单井的产油气量分别进行计量。
11. 计量接转站：有的油气计量站因油压较低，增加了缓冲缺勤和输油泵等外输设备，这种油气小站叫计量接转站，既然进行油气讲师还承担原油接转任务。
12. 转油站：是把数座计量（接转）站来油集中在一起，进行油气分离、油气计量、加热沉降和油气转输等作业的中型油站，又叫集油站。
有的转油站还包括原油脱水作业，这种站叫脱水转油站。
油气集输
对于油层浅、中高粘度的稠油，可采用注蒸汽开采方式，如新疆克拉玛依红浅山油田，其集油流程见图2-6。
（三）气田集气流程
气田的矿场集输与油田有许多共同之处。气田的商品主要为天然气、液化石油气、稳定轻烃及从含硫天然气中提炼出高纯度的硫磺等副产品。
气井井口压力与气藏深度有关，一般远高于油井，开采初期常在100MPa左右。随天然气开采井口压力下降，开采后期压力可降至1.6MPa以下。根据集气压力不同，集气管网可分为高压（>100MPa）、中压(1.6~10MPa)、和低压(<1.6MPa)三种。低压气可供邻近用户，或用压缩机、或以高压气为动力的喷射器增压后纳入上一压力等级的集气管网。集气流向从井口至集气站再输至气体处理厂。
由于我国所产的原油大都含蜡多、凝点高，在管道输送中需要采用在各中间泵站上加热，以保持全线的油温高于凝点的加热输送方法，或采用加入降凝剂以降低原油凝点的方法输送，称为加剂改性输送。
长距离原油管道的终点可以是炼油厂的原油库或其它转运枢纽。原油的转运枢纽相对比较单一，大都属于港口油库，将长输管道输来的原油经计量后灌装入油轮外运，例如我国的秦皇岛油库，它既是从大庆来的长输管道的末站，又是原油外运的港口。也有的是从油轮上卸下进口的原油，经管道输往内陆的炼厂，如湛江港的油库，又是湛江至茂名的长输管道的起点输油站。由于油轮难免受台风、冰凌等自然条件的影响而延误航期，故无论是装油还是卸油的港口油库，都必须要有足够的储罐容量（一般不少于3天的量）。也有原油管道与铁路联运的枢纽站，但为数较少。
油气集输慨述
第一节油气储运系统的任务
油气储运顾名思义就是油和气的储存与运输。在油工业内部它是联接产、运、销各环节的纽带，包括矿场油气集输及处理、油气的长距离运输、各转运枢纽的储存和装卸、终点分配油库（或配气站）的营销、炼油厂和石化厂的油气储运等。
（三）气田集气流程
气田的矿场集输与油田有许多共同之处。气田的商品主要为天然气、液化石油气、稳定轻烃及从含硫天然气中提炼出高纯度的硫磺等副产品。
气井井口压力与气藏深度有关，一般远高于油井，开采初期常在100MPa左右。随天然气开采井口压力下降，开采后期压力可降至1.6MPa以下。根据集气压力不同，集气管网可分为高压（>100MPa）、中压(1.6~10MPa)、和低压(<1.6MPa)三种。低压气可供邻近用户，或用压缩机、或以高压气为动力的喷射器增压后纳入上一压力等级的集气管网。集气流向从井口至集气站再输至气体处理厂。
由于我国所产的原油大都含蜡多、凝点高，在管道输送中需要采用在各中间泵站上加热，以保持全线的油温高于凝点的加热输送方法，或采用加入降凝剂以降低原油凝点的方法输送，称为加剂改性输送。
长距离原油管道的终点可以是炼油厂的原油库或其它转运枢纽。原油的转运枢纽相对比较单一，大都属于港口油库，将长输管道输来的原油经计量后灌装入油轮外运，例如我国的秦皇岛油库，它既是从大庆来的长输管道的末站，又是原油外运的港口。也有的是从油轮上卸下进口的原油，经管道输往内陆的炼厂，如湛江港的油库，又是湛江至茂名的长输管道的起点输油站。由于油轮难免受台风、冰凌等自然条件的影响而延误航期，故无论是装油还是卸油的港口油库，都必须要有足够的储罐容量（一般不少于3天的量）。也有原油管道与铁路联运的枢纽站，但为数较少。
油气集输慨述
第一节油气储运系统的任务
油气储运顾名思义就是油和气的储存与运输。在油工业内部它是联接产、运、销各环节的纽带，包括矿场油气集输及处理、油气的长距离运输、各转运枢纽的储存和装卸、终点分配油库（或配气站）的营销、炼油厂和石化厂的油气储运等。
油气储运概论第一二章矿场油气集输
可编辑版
19
油田集油流程举例（续）
掺蒸汽集油流程
可编辑版
20
油田集油流程举例（续）
5、气田集气流程
集气管网：高压（>10MPa）、中压（1.6—10MPa )、低 压（ <1.6MPa ）
井场需经两级节流降压 一级用来控制气井质量，二级降压使气体压力满足采
气管线起点压力要求。
注意：为防止气体降压后采气管线内因降温形成水合物，应在一级降
汽车 火车 飞机 轮船
可编辑版
7
三、油气储运系统发展概况
油气高效的处理方法与新型处理设备 原油、成品油、天然气的全国输送网
络形成。 油气处理与输送的高效节能技术和安
全输送技术。 储存系统安全和国家石油储备。
可编辑版
8
四、本课程内容
矿场油气集输系统 长距离输油管道系统 长距离输气管道系统 城市输配气工程 海上油气田的油气储运 油气储存工艺 油气储运系统安全
33
三、油气混输的特点（续）
3、存在传质现象 油气混输管路中，随着管线的延长，压力越来越
低，有气体析出，此时气体的质量流量增加，密 度增加；而液体的质量流量减少，密度增加。 注蒸汽管路中，起点压力约在150～170大气压， 温度为300℃，质量含气率约70％。随着压力的降 低，散热量增加，质量含气率下降。
5、集输系统密闭程度：开式和密闭流程
可编辑版
15
（二）油田集油流程举例
1、双管掺活性水流程
可编辑版
16
油田集油流程举例（续）
2、二级布站油气集输流程
可编辑版
17
油田集油流程举例（续）
3、单管环形集油流程
可编辑版
18

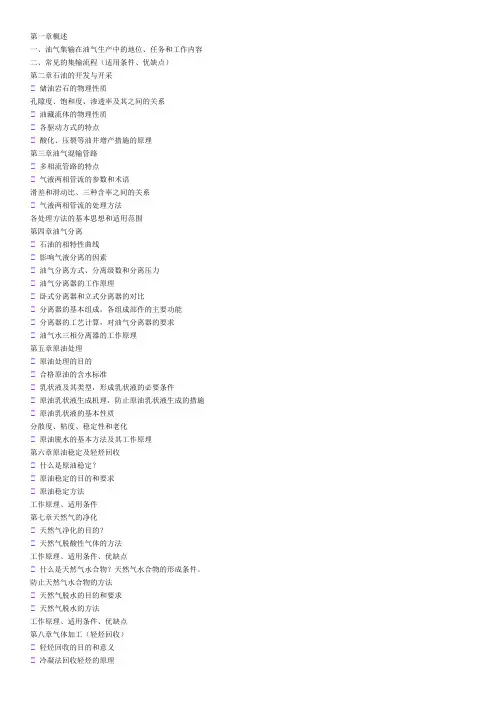

油气集输小结总结
此流程使用最为广泛。
多井串联集油流程
若干口井共用一根出油管线，将井流送往集中处理站进行气液分离、原油脱水和稳定，由设在各井场的的计量分离器对油井产量进行连续计量，或用移动式计量装置对各井进行周期性计量。
气液两相管流的处理方法
各处理方法的基本思想和适用范围
第四章油气分离
石油的相特性曲线
影响气液分离的因素
油气分离方式、分离级数和分离压力
油气分离器的工作原理
卧式分离器和立式分离器的对比
分离器的基本组成，各组成部件的主要功能
分离器的工艺计算，对油气分离器的要求
油气水三相分离器的工作原理
第五章原油处理
原油处理的目的
合格原油的含水标准
乳状液及其类型，形成乳状液的必要条件
原油乳状液生成机理，防止原油乳状液生成的措施
原油乳状液的基本性质
分散度、粘度、稳定性和老化
原油脱水的基本方法及其工作原理
第六章原油稳定及轻烃回收
什么是原油稳定？
原油稳定的目的和要求
原油稳定方法
工作原理、适用条件
第七章天然气的净化
天然气净化的目的？
天然气脱酸性气体的方法
工作原理、适用条件、优缺点
什么是天然气水合物？天然气水合物的形成条件。
防止天然气水合物的方法
天然气脱水的目的和要求
天然气脱水的方法
工作原理、适用条件、优缺点
第八章气体加工（轻烃回收）
轻烃回收的目的和意义
冷凝法回收轻烃的原理
凝液的分馏稳定
第九章污水处理
污水组成和性质
污水处理后回注地层的优点
油气集输流程：收集油井产出的油、气、水混合物，按一定顺序通过管道，连续地进入各种设备和装置进行处理，获得符合质量标准的油气产品，并将这些产品输送到指定地点的全过程。
多井串联集油流程
若干口井共用一根出油管线，将井流送往集中处理站进行气液分离、原油脱水和稳定，由设在各井场的的计量分离器对油井产量进行连续计量，或用移动式计量装置对各井进行周期性计量。
气液两相管流的处理方法
各处理方法的基本思想和适用范围
第四章油气分离
石油的相特性曲线
影响气液分离的因素
油气分离方式、分离级数和分离压力
油气分离器的工作原理
卧式分离器和立式分离器的对比
分离器的基本组成，各组成部件的主要功能
分离器的工艺计算，对油气分离器的要求
油气水三相分离器的工作原理
第五章原油处理
原油处理的目的
合格原油的含水标准
乳状液及其类型，形成乳状液的必要条件
原油乳状液生成机理，防止原油乳状液生成的措施
原油乳状液的基本性质
分散度、粘度、稳定性和老化
原油脱水的基本方法及其工作原理
第六章原油稳定及轻烃回收
什么是原油稳定？
原油稳定的目的和要求
原油稳定方法
工作原理、适用条件
第七章天然气的净化
天然气净化的目的？
天然气脱酸性气体的方法
工作原理、适用条件、优缺点
什么是天然气水合物？天然气水合物的形成条件。
防止天然气水合物的方法
天然气脱水的目的和要求
天然气脱水的方法
工作原理、适用条件、优缺点
第八章气体加工（轻烃回收）
轻烃回收的目的和意义
冷凝法回收轻烃的原理
凝液的分馏稳定
第九章污水处理
污水组成和性质
污水处理后回注地层的优点
油气集输流程：收集油井产出的油、气、水混合物，按一定顺序通过管道，连续地进入各种设备和装置进行处理，获得符合质量标准的油气产品，并将这些产品输送到指定地点的全过程。
油气储运概论知识1~3章(选修课复习必备)
5.分离器的工艺设计原则
(1)从气体中分出油滴 • 要求：油滴沉降至气液界面的时间小于气流把油滴带出分 离器时间。 • 沉降时间主要与液滴直径有关，油滴直径为10~270µ m。 • 由上述原则设计出分离器尺寸。
(2)从原油中分出气泡 • 原油中气泡上升速度大于任一液面的下降速度。 • 不起泡原油停留时间1~3min，起泡原油停留时间5~20min。
2.油气集输工艺流程
目前适于我国某些油田的高效油气集输流程有
不加热集输流程 适当提高集输压力，增加油气分离级数 中压多级分离流程 利用井口压力直接输至联合站
“无泵无罐”流程
全密闭集输流程
油气从井口到外输站的处理和输送全 过程不开口
“一级半”流程
（2）油田集油流程举例
1）双管掺活性水流程
2）二级布ห้องสมุดไป่ตู้油气集输流程
油气储运工程简介
• 油气储运就是油和气的储存与运输。在石油工业内部，它是连 接油气生产、加工、分配、销售诸环节的纽带。
油 气 储 运 工 程 主 要 内 容
1 2 3
矿场油气集输及处理 油气的长距离运输
各转运枢纽的储存和装卸
4
终点分配油库（或配气站）的营销
5
炼油厂和石化厂的油气储运
油气储运工程的任务
6、对分离器工作质量的要求 • • 气液界面大、滞留时间长；油气混合物接近相平衡状态。 具有良好的机械分离效果，气中少带液，液中少带气。
7、分离器总体设计要求 • 同时满足气中除液和液中除气的要求； • 不同气液比用液位调节器进行调节； • 处理量大时多台并联工作。
四、 原油净化
原油净化的目的
(2)离心分离原理 当液体改变流向时，密度较大的液滴具有较大的惯性，就会 与器壁相撞，使液滴从气流中分离出来，这就是离心分离。它 主要适用于初分离段。
西安石油大学石油工程概论6.油气集输与储运系统
油区）共用一套计量装置的“一级半”流程；
60
11
60
12
2.油气集输系统的指标
油气集输系统的性能可以通过其能耗、处理质量、损耗等 方面加以衡量。目前我国主要的油气集输系统技术指标与相 关的国内外水平对比见表6－1。
上述指标体现了对集输系统的基本要求： （1）对油、气、水等油井产物的处理要完善、彻底，能获
西气东输管道西起新疆塔里木盆地轮南油气田，途经10个省、自治 区、直辖市（新疆、甘肃、宁夏、陕西、山西、河南、安徽、江苏、 浙江、上海），最终到达中国东部上海市郊区的白鹤镇。
60
2
60
3
“西气东输”工程简介(继)
“西气东输”工程由上游气源勘探开发，中游管道工程建设，下游 市场开发三部分业用户。
2.原油稳定工艺
闪蒸法
闪蒸法是在一定温度下降低系统压力，利用在同样温度下各种组 分汽化率不同的特性，使大量的C1～C4轻烃蒸发，达到将其从原油 中分离出来的目的。
分馏法
分馏法是使气液两相经过多次平衡分离，将易挥发的轻组分尽可 能转移到气相，而重组分保留在原油中。
60
26
§6.3 海上油气集输
一、海上油气集输的特点
得最大量的油、气产品，并使各种产品达到规定的质量标准； （2）集输过程中的能耗和损失最低，能量利用率高。
60
13
3.油气集输系统的选择
（1）勘探和开发资料(5类) ①地质储量和可采储量； ②储油层的压力、温度、孔隙度、渗透率、饱和压力 ③开采方法、增产措施、平均日产量和开采寿命； ④油、气及采出水的组分和物理性质； ⑤开发不同阶段油气水产量预测。
在油田，从井口采油树出口到原油和天然气外输之间所有的油 气生产过程均属油气集输范畴。
60
11
60
12
2.油气集输系统的指标
油气集输系统的性能可以通过其能耗、处理质量、损耗等 方面加以衡量。目前我国主要的油气集输系统技术指标与相 关的国内外水平对比见表6－1。
上述指标体现了对集输系统的基本要求： （1）对油、气、水等油井产物的处理要完善、彻底，能获
西气东输管道西起新疆塔里木盆地轮南油气田，途经10个省、自治 区、直辖市（新疆、甘肃、宁夏、陕西、山西、河南、安徽、江苏、 浙江、上海），最终到达中国东部上海市郊区的白鹤镇。
60
2
60
3
“西气东输”工程简介(继)
“西气东输”工程由上游气源勘探开发，中游管道工程建设，下游 市场开发三部分业用户。
2.原油稳定工艺
闪蒸法
闪蒸法是在一定温度下降低系统压力，利用在同样温度下各种组 分汽化率不同的特性，使大量的C1～C4轻烃蒸发，达到将其从原油 中分离出来的目的。
分馏法
分馏法是使气液两相经过多次平衡分离，将易挥发的轻组分尽可 能转移到气相，而重组分保留在原油中。
60
26
§6.3 海上油气集输
一、海上油气集输的特点
得最大量的油、气产品，并使各种产品达到规定的质量标准； （2）集输过程中的能耗和损失最低，能量利用率高。
60
13
3.油气集输系统的选择
（1）勘探和开发资料(5类) ①地质储量和可采储量； ②储油层的压力、温度、孔隙度、渗透率、饱和压力 ③开采方法、增产措施、平均日产量和开采寿命； ④油、气及采出水的组分和物理性质； ⑤开发不同阶段油气水产量预测。
在油田，从井口采油树出口到原油和天然气外输之间所有的油 气生产过程均属油气集输范畴。
油气集输概述PPT课件
7
原油的分类
• 目前 , 常用的石油分类方法有工业分类法和 化学分类法两种。
• (1) 工业分类法 • 工业分类法又称为商品分类法。它主要作为石
油计价依据的质量标准。常用的有按密度分 类 , 按含硫量分类 , 按含蜡量分类 , 按胶 质含量分类等。其中 , 按密度ρ20分类 , 国 际上通用的 指标参数是美国石油学会推荐的 相对密度指数 , 简称 API0。
11
• 关键馏分分类法是特性因数分类法的另一 种形式。
• 其做法是 , 将原油在特定的简易蒸馏设备 中 , 按规定的条件进行蒸馏, 取 250~275 ℃和 395~425 ℃两个馏分段作为关键馏分。 分别测定两个关键馏分的密度 , 先按密度 确定关键馏分的属性 , 再由馏分的属性确 定原油的分类。
• 原油是一种很复杂的碳氢化合物的混合物 , 其 化合物组成可分为烃类化合物和非烃类化合物两 大类。
5
油气集输的工艺过程
• 油井产出的多相混合物经单井管线 ( 或经 分队计量后的混输管线 ) 混输至集中处理 站 ( 集中处理站也称为油气集输联合站 ), 在联合站内首先进行气液的分离 , 然后对 分离后得到的液相进一步进行油水分离 , 通常称原油脱水 ; 脱水后的原油在站内再 进行稳定处理 , 稳定后的原油输至矿场油 库暂时储存或直接输至长输管道的首站 ;
12
原油的质量技术要求
• 出矿原油是指经集输工艺处理后， 达到外输质量要求的原油。
13
天然气
• 天然气的分类与组成 • 天然气一般可分为气田气和油田伴生气两类。 • 气田气是指从气田开采出来的天然气 , 其甲
烷 (CH4) 的体积含量达 90% 以上。 • 油田伴生气是指从油田中随原油一起开采出来
原油的分类
• 目前 , 常用的石油分类方法有工业分类法和 化学分类法两种。
• (1) 工业分类法 • 工业分类法又称为商品分类法。它主要作为石
油计价依据的质量标准。常用的有按密度分 类 , 按含硫量分类 , 按含蜡量分类 , 按胶 质含量分类等。其中 , 按密度ρ20分类 , 国 际上通用的 指标参数是美国石油学会推荐的 相对密度指数 , 简称 API0。
11
• 关键馏分分类法是特性因数分类法的另一 种形式。
• 其做法是 , 将原油在特定的简易蒸馏设备 中 , 按规定的条件进行蒸馏, 取 250~275 ℃和 395~425 ℃两个馏分段作为关键馏分。 分别测定两个关键馏分的密度 , 先按密度 确定关键馏分的属性 , 再由馏分的属性确 定原油的分类。
• 原油是一种很复杂的碳氢化合物的混合物 , 其 化合物组成可分为烃类化合物和非烃类化合物两 大类。
5
油气集输的工艺过程
• 油井产出的多相混合物经单井管线 ( 或经 分队计量后的混输管线 ) 混输至集中处理 站 ( 集中处理站也称为油气集输联合站 ), 在联合站内首先进行气液的分离 , 然后对 分离后得到的液相进一步进行油水分离 , 通常称原油脱水 ; 脱水后的原油在站内再 进行稳定处理 , 稳定后的原油输至矿场油 库暂时储存或直接输至长输管道的首站 ;
12
原油的质量技术要求
• 出矿原油是指经集输工艺处理后， 达到外输质量要求的原油。
13
天然气
• 天然气的分类与组成 • 天然气一般可分为气田气和油田伴生气两类。 • 气田气是指从气田开采出来的天然气 , 其甲
烷 (CH4) 的体积含量达 90% 以上。 • 油田伴生气是指从油田中随原油一起开采出来
第一章油气集输概述赵显琼
天然气主要是以碳氢化合物为主的多种气体的 混合气体。 主要成分是甲烷（CH4） 。
3、天然气的分类： ①根据产地和开采方法的不同分为：
气田气、油田伴生气。
气田气：
从气田开采出来的天然气，其甲烷（CH4）含量 达95%以上，一般为干气。
油田伴生气：
从油田中随原油一起开采出来的天然气，一般甲烷 （CH4）在80%-90%之间，一般为湿气。
1号轻质油的用途：
主要用作石油化工原料。 2号轻质油的用途：
可用于汽油调和原料或石油化工原料。
4、稳定轻烃的质量技术指标：见书P6
塞波特比色计
第一章 第三节 油气集输流程
高于10 mg/m 3 时为有毒气体。
4、天然气的质量技术指标
水露点： 在一定压力条件下，气体中的气相开始凝结
成液相时的最高温度称为露点温度，简称水露点。
4、天然气的质量技术指标
注意： （1）气体体积的标准参比条件是常温常压；
（2）天然气输送管道，在天然气交接点的压力和温
度条件下，天然气中应无游离水。
第一节 油气集输的任务
一、油气集输的概念：
油气集输是指油气田矿场原油和天然气的
收集、处理、储存和运输。
二、油气集输的主要任务：
1、通过一定的工艺过程，将分散在油田各油井产
出的油、气、水等混合物集中起来；
2、经过必要的处理，使之成为符合国家或行业质量
标准的原油、天然气、轻烃等产品和符合地层回注水质量
第二节 油气性质及技术指标
一、油气处理过程中得到的产品：
原油、天然气、石油液化气、稳定轻烃。 （一）原油： 来源于有机物质。 一般认为，生油物质主要来源于低等水生生物，
