桥梁工程课程设计引言。
桥梁工程是土木工程的一个重要领域，涉及到桥梁的设计、建造、维护等方面。
桥梁工程课程设计作为土木工程专业的一门重要课程，对学生的综合能力和实践能力有着重要的影响。
本文将围绕桥梁工程课程设计展开讨论，探讨如何设计一门优质的桥梁工程课程。
一、课程目标。
1. 培养学生对桥梁工程的基本理论和知识的掌握能力；2. 培养学生的实践能力和创新能力；3. 培养学生的团队合作能力和沟通能力；4. 培养学生的工程伦理和责任感。
二、课程内容。
1. 桥梁工程的基本理论和知识。
包括桥梁结构、材料、荷载、设计原理等方面的基础知识。
2. 桥梁工程的实践能力培养。
通过实验、实习等形式，培养学生的实际操作能力和问题解决能力。
3. 桥梁工程的设计与创新。
通过案例分析、设计项目等形式，培养学生的设计能力和创新能力。
4. 桥梁工程的团队合作。
通过团队项目、合作实验等形式，培养学生的团队合作能力和沟通能力。
5. 桥梁工程的伦理和责任。
通过案例分析、讨论等形式，培养学生的工程伦理和责任感。
三、教学方法。
1. 理论教学与实践相结合。
在课堂教学中，注重理论与实践相结合，通过案例分析、实验教学等形式，增强学生的实际操作能力和问题解决能力。
2. 项目驱动式教学。
通过项目驱动式教学，让学生在实际项目中学习和实践，培养学生的创新能力和团队合作能力。
3. 案例分析和讨论。
通过案例分析和讨论，引导学生思考和讨论桥梁工程中的伦理和责任问题，培养学生的工程伦理和责任感。
四、评价方式。
1. 考试。
通过考试，评价学生对桥梁工程基础知识的掌握程度。
2. 项目评价。
通过项目评价，评价学生的设计能力和创新能力。
3. 课堂表现。
通过课堂表现，评价学生的团队合作能力和沟通能力。
结语。
桥梁工程课程设计是土木工程专业的一门重要课程，对学生的综合能力和实践能力有着重要的影响。
通过合理的课程目标、内容、教学方法和评价方式的设计，可以培养出具有扎实理论基础、优秀实践能力和团队合作能力的优秀桥梁工程人才。
《桥梁工程》课程设计一、教学目标本课程旨在通过学习桥梁工程的基本概念、设计原理和施工技术，使学生掌握桥梁工程的基本知识和技能，培养学生的工程实践能力和创新意识。
1.了解桥梁工程的定义、分类和功能；2.掌握桥梁工程的设计原理和施工技术；3.熟悉桥梁工程的结构分析和计算方法。
4.能够运用桥梁工程的基本原理解决实际问题；5.具备桥梁工程图纸的阅读和理解能力；6.能够进行桥梁工程的设计和施工方案的制定。
情感态度价值观目标：1.培养学生的工程责任感和职业道德；2.培养学生对桥梁工程的安全性和可靠性的重视；3.培养学生的团队合作意识和沟通能力。
二、教学内容本课程的教学内容主要包括桥梁工程的基本概念、设计原理和施工技术。
1.桥梁工程的基本概念：包括桥梁的定义、分类和功能，以及桥梁工程的主要组成部分。
2.桥梁工程的设计原理：包括桥梁的结构分析方法、荷载分析、材料选择和设计原则。
3.桥梁工程的施工技术：包括桥梁的施工准备、施工工艺、施工管理和施工质量控制。
三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法。
1.讲授法：通过教师的讲解，使学生掌握桥梁工程的基本概念和理论知识。
2.讨论法：通过小组讨论，培养学生的思考能力和团队合作意识。
3.案例分析法：通过分析实际桥梁工程案例，使学生了解桥梁工程的设计和施工过程。
4.实验法：通过实验操作，使学生掌握桥梁工程的实验方法和技能。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用权威、实用的桥梁工程教材，作为学生学习的主要参考资料。
2.参考书：推荐学生阅读相关的桥梁工程参考书籍，拓展学生的知识视野。
3.多媒体资料：利用多媒体课件、视频等资料，生动形象地展示桥梁工程的设计和施工过程。
4.实验设备：准备桥梁工程的实验设备，为学生提供实践操作的机会。
通过以上教学资源的选择和准备，我们将为学生提供全面、丰富的学习支持，帮助他们更好地掌握桥梁工程的知识和技能。
桥梁工程技术 课程设计一、课程目标知识目标：1. 学生能理解桥梁工程的基本概念，掌握桥梁结构的分类及其特点；2. 学生能掌握桥梁设计的基本原理，了解桥梁施工过程中的关键技术；3. 学生能了解桥梁工程的材料选择、受力分析及使用寿命等相关知识。
技能目标：1. 学生能运用桥梁设计原理，分析并解决实际桥梁工程中的问题；2. 学生能通过团队合作，设计并制作桥梁模型，提高动手实践能力；3. 学生能运用所学知识，评估桥梁工程的施工质量和安全性能。
情感态度价值观目标：1. 学生通过学习桥梁工程技术，培养对工程建设的兴趣，增强探索精神；2. 学生在学习过程中，树立安全意识，关注桥梁工程的社会责任和环保要求；3. 学生通过团队合作，培养沟通协调能力，提高团队协作精神。
分析课程性质、学生特点和教学要求，本课程注重理论知识与实践操作的结合，针对高中年级学生的认知水平和兴趣，课程目标具体、可衡量。
通过本课程的学习，学生能掌握桥梁工程的基本知识和技能，培养解决实际问题的能力，同时提高对工程建设的情感态度和价值观念。
为实现课程目标，后续教学设计和评估将分解具体学习成果，确保教学效果的落实。
二、教学内容1. 桥梁工程概述- 桥梁的定义、功能及分类- 桥梁发展简史及现代桥梁工程新技术2. 桥梁结构及设计原理- 桥梁结构体系及受力特点- 桥梁设计的基本原则与方法- 桥梁结构计算与分析3. 桥梁工程施工技术- 桥梁施工工艺及流程- 桥梁施工中的关键技术- 桥梁施工质量控制与安全管理4. 桥梁工程材料- 常用桥梁工程材料性质及选用- 桥梁工程新材料及其应用- 桥梁材料耐久性与维护5. 桥梁工程实例分析- 国内外典型桥梁工程案例介绍- 桥梁工程设计与施工中的问题分析- 桥梁工程创新与发展趋势教学内容依据课程目标，结合教材章节进行选择和组织，保证科学性和系统性。
教学大纲明确教学内容安排和进度，注重理论与实践相结合，以增强学生对桥梁工程知识的理解和应用能力。

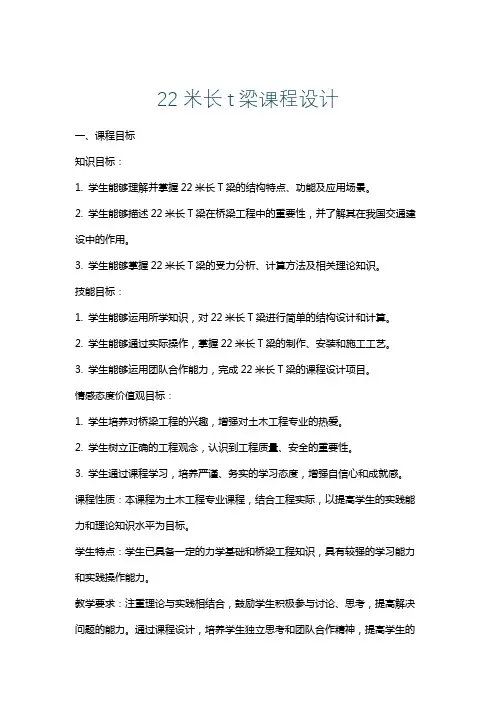

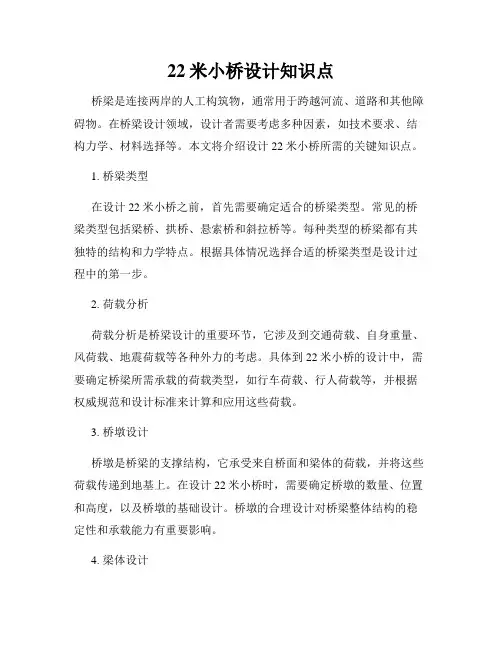

22米长t梁课程设计一、课程目标知识目标：1. 学生能够理解并掌握22米长T梁的结构特点、功能及应用场景。
2. 学生能够描述22米长T梁在桥梁工程中的重要性，并了解其在我国交通建设中的作用。
3. 学生能够掌握22米长T梁的受力分析、计算方法及相关理论知识。
技能目标：1. 学生能够运用所学知识，对22米长T梁进行简单的结构设计和计算。
2. 学生能够通过实际操作，掌握22米长T梁的制作、安装和施工工艺。
3. 学生能够运用团队合作能力，完成22米长T梁的课程设计项目。
情感态度价值观目标：1. 学生培养对桥梁工程的兴趣，增强对土木工程专业的热爱。
2. 学生树立正确的工程观念，认识到工程质量、安全的重要性。
3. 学生通过课程学习，培养严谨、务实的学习态度，增强自信心和成就感。
课程性质：本课程为土木工程专业课程，结合工程实际，以提高学生的实践能力和理论知识水平为目标。
学生特点：学生已具备一定的力学基础和桥梁工程知识，具有较强的学习能力和实践操作能力。
教学要求：注重理论与实践相结合，鼓励学生积极参与讨论、思考，提高解决问题的能力。
通过课程设计，培养学生独立思考和团队合作精神，提高学生的综合素质。
教学过程中，关注学生的学习进度和个体差异，确保课程目标的实现。
二、教学内容1. 教学大纲：a. 引言：桥梁工程概述，22米长T梁的应用背景。
b. 理论知识：22米长T梁的结构特点、设计原理、受力分析。
c. 实践操作：22米长T梁的制作、安装、施工工艺。
d. 课程设计：22米长T梁设计项目，包括计算、绘图和报告撰写。
2. 教学内容安排与进度：a. 引言部分（1课时）：介绍桥梁工程的发展，22米长T梁在我国的应用案例。
b. 理论知识部分（4课时）：讲解22米长T梁的结构特点、设计原理，进行受力分析。
c. 实践操作部分（4课时）：演示22米长T梁的制作、安装和施工工艺，学生分组实践。
d. 课程设计部分（6课时）：学生分组进行22米长T梁设计项目，完成计算、绘图和报告。
桥梁工程课程设计1. 引言桥梁工程是土木工程领域的重要分支之一，涉及到桥梁结构设计、施工、监测等多个方面。
本文将以桥梁工程课程设计为主题，介绍桥梁工程的基本概念、设计流程以及相关技术。
2. 概述桥梁工程是建设中的重要组成部分，用于连接两个地点，使交通运输更加便利。
同时，桥梁工程还需要满足一定的结构安全性和经济性要求。
桥梁工程课程设计是为了让学生在学习过程中对桥梁设计、施工等方面有更深入的了解，提升他们的实践能力和创新思维。
3. 桥梁工程课程设计的目标桥梁工程课程设计的目标是培养学生的桥梁工程设计能力和实践能力。
通过实际的设计项目，学生可以学习桥梁工程的相关知识，了解桥梁设计的原理和方法，并能够应用这些知识和方法解决实际问题。
4. 桥梁工程课程设计的内容4.1 桥梁工程概述在桥梁工程课程设计的一开始，需要对桥梁工程的概念、分类和历史进行介绍，使学生对桥梁工程有一个全面的了解。
4.2 桥梁设计桥梁设计是桥梁工程课程设计的核心内容之一。
学生需要学习桥梁设计的基本原理和方法，了解桥梁结构的力学行为，掌握桥梁设计中常用的计算方法和软件工具。
4.3 桥梁施工桥梁施工是桥梁工程课程设计的另一个重要内容。
在此部分，学生需要学习桥梁施工的基本原理和流程，了解桥梁施工中的关键技术和安全要求。
4.4 桥梁监测桥梁监测是桥梁工程课程设计的最后一个环节。
学生需要学习桥梁监测的基本原理和方法，了解桥梁结构的变形和损伤的监测技术，并能够分析和解决监测结果中的问题。
5. 桥梁工程课程设计的流程桥梁工程课程设计的流程一般包括以下几个阶段：5.1 选题学生需要根据自己的兴趣和实际情况选择与桥梁工程相关的课题，确定课程设计的主题和目标。
5.2 调研和综合学生需要进行相关文献调研，了解桥梁设计、施工和监测的基本原理和方法。
同时，还需要从不同的角度整合自身的知识，并找出问题和解决方案。
5.3 设计在设计阶段，学生需要根据选定的课题，运用所学的知识和方法进行桥梁设计。

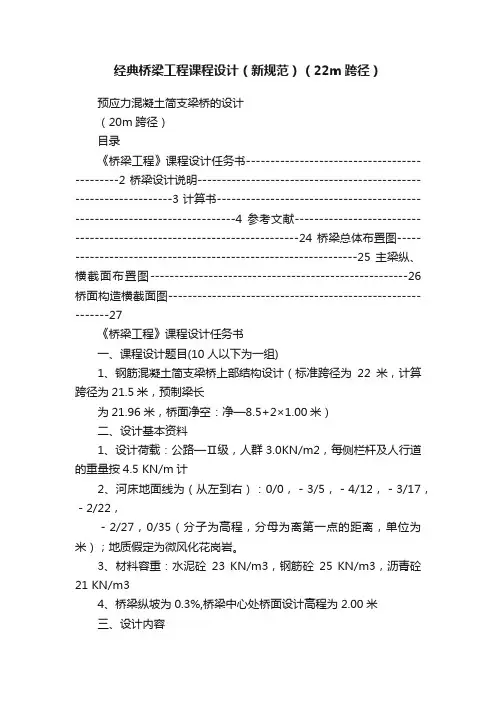

经典桥梁工程课程设计（新规范）（22m跨径）预应力混凝土简支梁桥的设计（20m跨径）目录《桥梁工程》课程设计任务书---------------------------------------------2 桥梁设计说明------------------------------------------------------------------3 计算书---------------------------------------------------------------------------4 参考文献------------------------------------------------------------------------24 桥梁总体布置图---------------------------------------------------------------25 主梁纵、横截面布置图-----------------------------------------------------26 桥面构造横截面图-----------------------------------------------------------27《桥梁工程》课程设计任务书一、课程设计题目(10人以下为一组)1、钢筋混凝土简支梁桥上部结构设计（标准跨径为22米，计算跨径为21.5米，预制梁长为21.96米，桥面净空：净—8.5+2×1.00米）二、设计基本资料1、设计荷载：公路—Ⅱ级，人群3.0KN/m2，每侧栏杆及人行道的重量按4.5 KN/m计2、河床地面线为（从左到右）：0/0，－3/5，－4/12，－3/17，－2/22，－2/27，0/35（分子为高程，分母为离第一点的距离，单位为米）；地质假定为微风化花岗岩。
3、材料容重：水泥砼23 KN/m3，钢筋砼25 KN/m3，沥青砼21 KN/m34、桥梁纵坡为0.3%,桥梁中心处桥面设计高程为2.00米三、设计内容1、主梁的设计计算2、行车道板的设计计算3、横隔梁设计计算4、桥面铺装设计5、桥台设计四、要求完成的设计图及计算书1、桥梁总体布置图，主梁纵、横截面布置图（CAD出图）2、桥面构造横截面图（CAD出图）3、荷载横向分布系数计算书4、主梁内力计算书5、行车道板内力计算书6、横隔梁内力计算书五、参考文献1、《桥梁工程》，姚玲森，2005，人民交通出版社.2、《梁桥》（公路设计手册），2005，人民交通出版社.3、《桥梁计算示例集》（砼简支梁（板）桥），2002，人民交通出版社.4、中华人民共和国行业标准．公路工程技术标准（JTG B01-2003）.北京:人民交通出版社,20045、中华人民共和国行业标准．公路桥涵设计通用规范(JTG D60-2004)含条文说明.北京:人民交通出版社,20046、中华人民共和国行业标准．公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG D62-2004)含条文说明六、课程设计学时2周桥梁设计说明桥梁设计包括纵.横断面设计和平面布置。
一、设计资料1、桥面净空：净—8.5+2 1.0m人行道；2、主梁跨径和全长：主梁：标准跨径:L b=22m计算跨径:L=21.50m(支座中心距离)预制长度：L=21.96（主梁预制长度）3、设计荷载：公路-Ⅱ级，人群3.0KN/m2，每侧栏杆及人行道的重量按4.5KN/m计，安全等级为二级，本桥设置5cm厚的沥青混凝土和8cm厚的C25混凝土作垫层的桥面铺装。
4.结构尺寸见五、设计图纸二、行车道板内力计算1 、恒载及其内力（以纵向1m 宽的板进行计算） （1）、每延米上的恒载g 的计算 ：沥青混凝土面层1g ：0.05⨯1.0⨯21=1.05KN/m C25防水混凝土面层2g ：0.08⨯1.0⨯23=1.84KN/m T 形梁翼板自重3g ：m KN /875.2250.1214.009.0=⨯⨯+ 合计：m KN g g i /.765.5==∑ (2)、每米宽板条的恒载内力为弯矩m KN gl M g A ⋅-=⨯⨯-=-=335.290.0765.52121220,剪力KN l g Q Ag 189.590.0765.50=⨯=⋅= 2、车辆荷载产生的内力将车辆荷载的后轮作用于铰逢轴线上，后轴作用力标准值P=140KN ，轮压分布宽度如图 所示，后轮着地着地长度为,2.02m a =宽度为,6.02m b =则得：mH b b m H a a 86.013.026.0246.013.022.022121=⨯+=+==⨯+=+=荷载对于悬臂根部的有效宽度为：m l d a a 66.390.024.146.0201=⨯++=++= 由规范：汽车荷载的局部加载及在T 梁，箱梁悬臂板上的冲击系数采用1+u=1.3 作用于每米宽板条上的弯矩为：m KN b l a P M p A ⋅-=-⨯⨯⨯-=-⨯+-=031.17)486.090.0(66.3414023.1)4(42)1(10,μ 作用于每米宽板条上的剪力为： KN a P Q Ap 863.2466.3421403.142)1(=⨯⨯⨯=+=μ 3、荷载组合：恒+汽m KN M M M p A g A A ⋅-=-+-=+=366.19)031.17(335.2,, KN Q Q Q p A g A A 052.30863.24189.5,,=+=+=所以，行车道板的设计内力为：m KN M A ⋅-=366.19 KN Q A 052.30= 三、 主梁横向分布系数计算：（1）计算支点主梁横向分布系数当荷载位于支点处时，应按杠杆原理法计算荷载横向分布系数。
桥梁工程课程设计一、课程目标知识目标：1. 学生能理解桥梁工程的基本概念，掌握桥梁的分类、结构及功能。
2. 学生能了解桥梁设计的基本原则和步骤，掌握桥梁方案的比较与评价方法。
3. 学生能掌握桥梁工程中的力学原理，了解不同桥梁结构受力特点。
技能目标：1. 学生能够运用所学的桥梁设计原则，独立设计简单的桥梁方案，并进行比较与评价。
2. 学生能够运用力学原理分析桥梁结构的受力情况，提出优化方案。
3. 学生能够通过团队合作，完成桥梁工程课程设计项目，提高沟通与协作能力。
情感态度价值观目标：1. 学生能够培养对桥梁工程学科的兴趣，增强对工程建设的责任感和使命感。
2. 学生能够认识到桥梁工程在国民经济和社会发展中的重要作用，树立正确的工程观念。
3. 学生能够通过课程学习，培养严谨的科学态度和良好的职业道德。
课程性质分析：本课程为桥梁工程课程设计，旨在帮助学生将理论知识与实际工程相结合，提高学生的实践能力。
课程以项目驱动为主线，注重培养学生的动手操作能力和团队协作精神。
学生特点分析：学生为高中二年级学生，具有一定的物理、数学基础，对桥梁工程有一定了解，但缺乏实际操作经验。
学生对新鲜事物充满好奇，具备一定的探究精神。
教学要求：1. 结合课本内容，注重理论与实践相结合，提高学生的实际操作能力。
2. 创设情境，引导学生主动参与，培养学生的自主学习能力。
3. 强化团队合作，提高学生的沟通与协作能力。
4. 注重过程评价，关注学生的个性发展，提高学生的综合素质。
二、教学内容1. 桥梁工程概述- 桥梁的定义、分类与功能- 桥梁发展简史及现代桥梁技术2. 桥梁设计原则与步骤- 桥梁设计的基本原则- 桥梁设计的程序与步骤- 桥梁方案比较与评价方法3. 桥梁结构类型及受力分析- 常见桥梁结构类型及其特点- 桥梁结构受力分析基本原理- 不同桥梁结构的受力特点及优化4. 桥梁工程实例分析- 国内外典型桥梁工程案例介绍- 案例分析：结构设计、施工技术、工程评价5. 课程设计实践- 简单桥梁方案设计及比较- 桥梁结构受力分析及优化- 团队合作完成桥梁工程课程设计项目教学内容安排与进度：第一周：桥梁概述及发展简史第二周：桥梁设计原则与步骤第三周：桥梁结构类型及受力分析第四周：桥梁工程实例分析第五周：课程设计实践（分组进行方案设计及优化）第六周：课程设计成果展示与评价教材关联：教学内容与教材《桥梁工程基础》相关章节紧密关联，涵盖第一章至第四章的核心内容，通过实践活动，使学生将理论知识应用于实际工程中。
桥梁工程课程设计（完整）一、设计背景桥梁作为我国基础设施的重要组成部分，承担着连接区域、促进经济发展的重任。
为了培养具备桥梁设计、施工和管理能力的专业人才，本次课程设计旨在让学生深入了解桥梁工程的基本原理，掌握桥梁设计的方法和步骤，提高实际操作能力。
二、设计任务本次桥梁工程课程设计的主要任务为：设计一座中等跨度的钢筋混凝土梁桥。
设计内容包括：桥型选择、结构计算、图纸绘制、施工组织设计等方面。
三、设计步骤1. 调研与分析（1）收集相关资料：查阅桥梁工程相关书籍、规范、案例等，了解桥梁设计的基本原则和流程。
（2）现场考察：对设计地点进行实地考察，了解地形、地貌、水文、地质等情况。
（3）分析需求：根据交通流量、车辆荷载、桥梁功能等因素，确定桥梁的规模、结构形式和主要技术指标。
2. 桥型选择根据调研分析结果，选择合适的桥型。
本次设计选用中等跨度的钢筋混凝土梁桥，主要优点如下：（1）结构简单，施工方便，造价较低。
（2）适用范围广，可满足不同地形、地质条件。
（3）承载能力较强，能满足设计年限内的交通需求。
3. 结构计算（1）确定计算模型：根据桥梁结构特点，建立合理的计算模型。
（2）荷载分析：分析桥梁所承受的永久荷载、可变荷载和偶然荷载。
（3）内力计算：计算桥梁各构件在荷载作用下的内力，包括弯矩、剪力、轴力等。
（4）截面设计：根据内力计算结果，进行桥梁各构件的截面设计。
4. 图纸绘制根据结构计算结果，绘制桥梁施工图，包括总布置图、结构详图、施工详图等。
5. 施工组织设计（1）编制施工方案：明确施工方法、工艺流程、施工顺序等。
（2）施工进度计划：合理安排施工周期，确保工程按时完成。
（3）施工质量控制：制定质量保证措施，确保工程质量。
（4）施工安全管理：制定安全生产措施，确保施工安全。
通过本次桥梁工程课程设计，学生将掌握桥梁设计的基本方法和步骤，提高实际操作能力。
在设计过程中，要注重理论联系实际，充分发挥创新精神，为今后从事桥梁工程领域的工作奠定坚实基础。
桥梁工程的课程设计一、课程目标知识目标：1. 学生能够理解桥梁工程的基本概念、分类和结构特点；2. 学生能够掌握桥梁工程中的力学原理和主要受力分析方法；3. 学生能够了解桥梁施工过程及关键工序；4. 学生能够认识桥梁工程中的材料选择及性能要求。
技能目标：1. 学生能够运用所学的桥梁工程知识，分析并解决实际问题；2. 学生能够设计简单的桥梁结构，并进行初步的受力分析；3. 学生能够通过团队合作，完成桥梁模型的制作和展示；4. 学生能够运用科技手段，收集和整理桥梁工程相关资料。
情感态度价值观目标：1. 培养学生对桥梁工程领域的兴趣，激发探索精神；2. 培养学生热爱祖国，关注国家基础设施建设；3. 培养学生尊重科学、严谨求实的态度；4. 培养学生团队协作精神，提高沟通和表达能力。
课程性质：本课程为桥梁工程入门课程，以理论教学和实践操作相结合的方式，让学生全面了解桥梁工程的基本知识。
学生特点：初三学生具有一定的物理和数学基础，对工程领域有好奇心，但缺乏实际操作经验。
教学要求：结合学生特点，注重理论知识与实践操作的结合，通过案例分析、团队合作等形式，提高学生的实践能力和创新能力。
在教学过程中，关注学生的个体差异，因材施教，确保课程目标的达成。
二、教学内容1. 桥梁工程概述：介绍桥梁的定义、分类、发展历程及在我国的应用；教材章节：《桥梁工程》第一章内容列举：桥梁的定义、分类、发展简史、桥梁工程的地位与作用。
2. 桥梁结构及受力分析：讲解桥梁的主要结构类型、受力特点及分析方法；教材章节：《桥梁工程》第二章内容列举：桥梁结构类型、力学原理、受力分析方法、稳定性分析。
3. 桥梁材料及性能要求：介绍桥梁工程中常用的材料及其性能要求；教材章节：《桥梁工程》第三章内容列举：钢材、混凝土、木材等桥梁工程常用材料及其性能指标。
4. 桥梁施工技术：讲解桥梁施工的基本工序、施工方法及质量控制；教材章节：《桥梁工程》第四章内容列举：施工准备、桥梁下部结构施工、桥梁上部结构施工、施工质量控制。
预应力混凝土简支梁桥的设计（20m跨径）目录《桥梁工程》课程设计任务书---------------------------------------------2 桥梁设计说明------------------------------------------------------------------3 计算书---------------------------------------------------------------------------4 参考文献------------------------------------------------------------------------24 桥梁总体布置图---------------------------------------------------------------25 主梁纵、横截面布置图-----------------------------------------------------26 桥面构造横截面图-----------------------------------------------------------27《桥梁工程》课程设计任务书一、课程设计题目(10人以下为一组)1、钢筋混凝土简支梁桥上部结构设计（标准跨径为22米，计算跨径为21.5米，预制梁长为21.96米，桥面净空：净—8.5+2×1.00米）二、设计基本资料1、设计荷载：公路—Ⅱ级，人群3.0KN/m2，每侧栏杆及人行道的重量按4.5 KN/m计2、河床地面线为（从左到右）：0/0，－3/5，－4/12，－3/17，－2/22，－2/27，0/35（分子为高程，分母为离第一点的距离，单位为米）；地质假定为微风化花岗岩。
3、材料容重：水泥砼23 KN/m3，钢筋砼25 KN/m3，沥青砼21 KN/m34、桥梁纵坡为0.3%,桥梁中心处桥面设计高程为2.00米三、设计内容1、主梁的设计计算2、行车道板的设计计算3、横隔梁设计计算4、桥面铺装设计5、桥台设计四、要求完成的设计图及计算书1、桥梁总体布置图，主梁纵、横截面布置图（CAD出图）2、桥面构造横截面图（CAD出图）3、荷载横向分布系数计算书4、主梁内力计算书5、行车道板内力计算书6、横隔梁内力计算书五、参考文献1、《桥梁工程》，姚玲森，2005，人民交通出版社.2、《梁桥》（公路设计手册），2005，人民交通出版社.3、《桥梁计算示例集》（砼简支梁（板）桥），2002，人民交通出版社.4、中华人民共和国行业标准．公路工程技术标准（JTG B01-2003）.北京:人民交通出版社,20045、中华人民共和国行业标准．公路桥涵设计通用规范(JTG D60-2004)含条文说明.北京:人民交通出版社,20046、中华人民共和国行业标准．公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG D62-2004)含条文说明六、课程设计学时2周桥梁设计说明桥梁设计包括纵.横断面设计和平面布置。
1.纵断面设计桥梁纵断面设计包括确定桥梁的总跨径.桥梁的分孔.桥道的标高.桥上和桥头引道的纵坡以及基础的埋置深度。
（1）本梁桥根据水文计算来确定。
标准跨径为22.00m（墩中心距离）。
本桥的跨径较小，因此上部结构的造价较低，墩台的造价较高。
为了结构受力合理和用材经济，分跨布置时要考虑合理的跨径比例。
（2）本梁桥为跨河桥梁，桥道的标高应保证桥下排洪和通航的需要，结合桥型.跨径等一起考虑，以确定合理的桥道标高。
（3）桥上纵坡不大于4%，桥头引道纵坡不宜大于5%。
2.横断面设计桥梁横断面的设计，主要是决定桥面的宽度和桥跨结构横截面的布置。
桥面的宽度决定于行车和行人的交通需要。
（1）本梁桥桥面行车道净宽为：净-82 1.00m+⨯m人行道（2）为了利于桥面排水，应根据不同类型的桥面铺装，设置从桥面中央倾向两侧的1.5%-3.0%的横向坡度，本桥设置为1.5%。
3.平面布置（1）桥梁的线形及桥头引道要保持平顺，使车辆能平稳地通过，小桥的线形及其公路的衔接，应符合路线布设的规定。
（2）从桥梁本身的经济性和施工方便来说，应尽可能避免桥梁与河流或与桥下路线斜交。
必要时通常不宜大于45o，在通航河流上则不宜大于5o。
4.桥面铺装为了保护桥梁主体结构，在桥面的最上层设置桥面铺装。
本桥设置5cm厚沥青混凝土和8cm厚C25混凝土作垫层的桥面铺装。
5.桥面伸缩缝为了保证桥跨结构在气温变化.活栽作用.混凝土收缩与徐变等影响下按静力图式自由地变形，在本梁桥桥面两梁端之间以及在梁端与桥台背墙之间设置横向伸缩缝。
一． 计算荷载横向分布系数[1][2][3][4][5]1．当荷载位于支点处，利用杠杆原理法计算横断面1#梁对于汽车荷载 11120.250.4375222oq q m η-==⨯=∑ 对于人群荷载 1 2.250.51.3752or r m η+===2＃梁对于汽车荷载 2110.25 1.950.650.7125222oq q m η++⎛⎫=== ⎪⎝⎭∑ 对于人群荷载 2or m =0 （由于是出现负的，取零，出于安全考虑）3＃梁对于汽车荷载 3110.210.70.725222oq q m η++⎛⎫=== ⎪⎝⎭∑ 对于人群荷载 30or m = 2.当荷载位于跨中时此桥在跨度内设有横隔板，具有强大的横向联结刚性，且承重结构的长度比为21.52.15252L B ==>⨯ 可按刚性横梁法绘制影响线并计算横向分布系数cq m ，本桥各根主梁的横向截面均相等，梁数n=5, 梁间距为2米。
