v20变频器奇偶校验参数

西门子变频器V20 操作手册CH西门子变频器V20操作手册一、产品简介紧凑的尺寸，节省空间和成本简单的安装和调试，无需专业知识高效的节能功能，降低运行成本灵活的通信接口，支持多种协议易于操作的基本操作面板（BOP），提供直观的菜单结构和参数设置二、安全注意事项只有合格的人员才能操作变频器。

合格的人员是指具有相关技术知识和经验，能够识别和避免潜在的危险的人员。

在变频器通电或运行时，不要触摸任何带电部件或裸露的导线，以防止触电或短路。

在变频器通电或运行时，不要打开变频器的外壳或盖板，以防止触电或机械伤害。

在变频器通电或运行时，不要对变频器进行任何修改或维修，以防止损坏变频器或影响其性能。

在变频器通电或运行时，不要将任何物体插入变频器的散热孔或通风口，以防止引起火灾或故障。

在变频器通电或运行时，不要将任何易燃、易爆或腐蚀性的物质靠近变频器，以防止引起火灾或故障。

在变频器通电或运行时，不要将任何液体溅到变频器上，以防止引起火灾或故障。

在变频器通电或运行时，不要将任何金属物品落到变频器内部，以防止引起火灾或故障。

在安装、调试、操作和维护变频器时，请遵守当地的法律法规和标准。

三、安装说明3.1 安装环境安装位置应该平稳、干燥、清洁，并有足够的空气流通。

安装高度不应超过1000米。

如果超过1000米，请根据海拔高度降低输出功率。

环境温度应在-10℃至+50℃之间。

如果超过此范围，请根据温度降低输出功率。

环境湿度应在5%至95%之间，无冷凝水珠。

环境中无强烈的电磁干扰、尘埃、油污、化学气体、盐雾等污染物。

环境中无直接的日光照射、强烈的振动或冲击。

3.2 安装方式穿墙式安装：将变频器的散热部分穿过控制柜的后壁，使之暴露在外部，适用于空间较大或散热较差的场合。

保持变频器之间和周围物体之间的足够距离，以便于散热和维护。

保持变频器的水平方向，不要倾斜或倒置。

保持变频器的正面朝向操作人员，不要旋转或反转。

使用适当的螺钉和垫片将变频器牢固地固定在安装位置上，以防止松动或脱落。

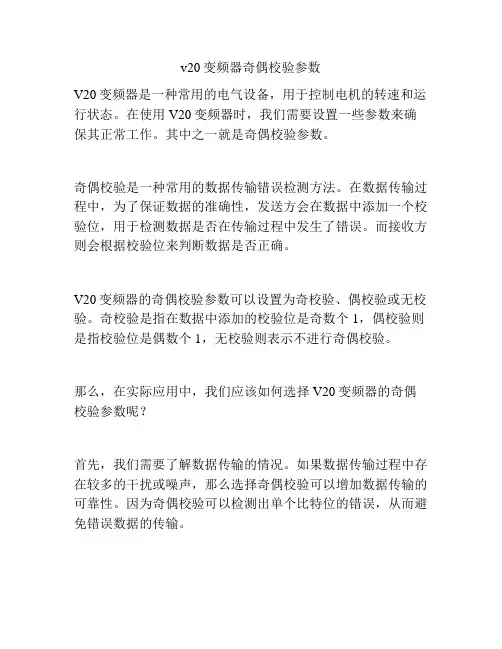

v20变频器奇偶校验参数V20变频器是一种常用的电气设备，用于控制电机的转速和运行状态。

在使用V20变频器时，我们需要设置一些参数来确保其正常工作。

其中之一就是奇偶校验参数。

奇偶校验是一种常用的数据传输错误检测方法。

在数据传输过程中，为了保证数据的准确性，发送方会在数据中添加一个校验位，用于检测数据是否在传输过程中发生了错误。

而接收方则会根据校验位来判断数据是否正确。

V20变频器的奇偶校验参数可以设置为奇校验、偶校验或无校验。

奇校验是指在数据中添加的校验位是奇数个1，偶校验则是指校验位是偶数个1，无校验则表示不进行奇偶校验。

那么，在实际应用中，我们应该如何选择V20变频器的奇偶校验参数呢？首先，我们需要了解数据传输的情况。

如果数据传输过程中存在较多的干扰或噪声，那么选择奇偶校验可以增加数据传输的可靠性。

因为奇偶校验可以检测出单个比特位的错误，从而避免错误数据的传输。

其次，我们需要考虑数据传输的速度。

奇偶校验会增加数据传输的时间，因为需要额外添加校验位。

如果数据传输速度较快，那么选择无校验可能更加合适，可以提高数据传输的效率。

另外，我们还需要考虑系统的兼容性。

有些设备或系统可能只支持特定的奇偶校验方式，因此在选择V20变频器的奇偶校验参数时，需要与其他设备或系统进行兼容性测试。

最后，我们还需要考虑安全性。

如果数据传输的安全性较为重要，那么选择奇偶校验可以增加数据传输的安全性。

因为奇偶校验可以检测出数据传输过程中的错误或篡改。

综上所述，选择V20变频器的奇偶校验参数需要考虑多个因素，包括数据传输情况、速度、兼容性和安全性等。

在实际应用中，我们可以根据具体需求来选择合适的奇偶校验参数，以确保V20变频器的正常工作和数据传输的可靠性。

7.2参数列表参数功能范围工厂缺省值可更改状态定标数据组数据类型访问级别r0002 变频器状态- - - - - U16 2 显示变频器的实际状态。

0 调试模式（P0010 ≠ 0）1 变频器就绪2 变频器故障激活3 变频器正在启动（仅在直流母线预充电时可见）4 变频器正在运行5 正在停车（斜坡下降）6 变频器禁止P0003 用户访问级别0 - 4 1 U, T - - U16 1 定义参数集的用户访问级别。

0 用户自定义参数列表 - 更多详情见P00131 标准：允许访问常用参数2 扩展：允许扩展访问，例如，访问变频器I/O功能3 专家：仅供专家使用4 维修：仅供经授权的维修人员使用，有密码保护P0004 参数过滤0 - 22 0 U, T - - U16 1 按照功能性对参数进行过滤，以便更有针对性地进行调试。

0 所有参数2 变频器3 电机5 工艺应用/装置7 命令、二进制I/O8 模拟量输入及模拟量输出10 设定值通道/ RFG12 变频器特征13 电机控制19 电机识别20 通讯21 报警/故障/监控参数功能范围工厂缺省值可更改状态定标数据组数据类型访问级别22 工艺控制器P0007 背景光延时0 - 2000 0 U, T - - U16 3 定义操作面板显示屏的背景光关闭延时，即如果没有任何按键操作，则经过这一延时之后背景光关闭。

0 背景光常亮1 - 2000 背景光关闭之前的延时秒数P0010 调试参数0 - 30 0 T - - U16 1 对参数进行过滤，从而可以只选择与特定功能组相关的部分参数。

0 就绪1 快速调试2 变频器29 下载30 出厂设置相关性：变频器运行前需复位为0.P0003（用户访问级别）也可定义访问的参数类型。

说明：∙P0010 = 1设P0010 = 1可以非常快速而简便地调试变频器。

此时只能看到重要的参数（例如：P0304、P0305等）。

必须逐一输入这些参数的值。

7.2参数列表参数功能范围工厂缺省值可更改状态定标数据组数据类型访问级别r0002 变频器状态- - - - - U16 2 显示变频器的实际状态。

0 调试模式（P0010 ≠ 0）1 变频器就绪2 变频器故障激活3 变频器正在启动（仅在直流母线预充电时可见）4 变频器正在运行5 正在停车（斜坡下降）6 变频器禁止P0003 用户访问级别0 - 4 1 U, T - - U16 1 定义参数集的用户访问级别。

0 用户自定义参数列表 - 更多详情见P00131 标准：允许访问常用参数2 扩展：允许扩展访问，例如，访问变频器I/O功能3 专家：仅供专家使用4 维修：仅供经授权的维修人员使用，有密码保护P0004 参数过滤0 - 22 0 U, T - - U16 1 按照功能性对参数进行过滤，以便更有针对性地进行调试。

0 所有参数2 变频器3 电机5 工艺应用/装置7 命令、二进制I/O8 模拟量输入及模拟量输出10 设定值通道/ RFG12 变频器特征13 电机控制19 电机识别20 通讯21 报警/故障/监控参数功能范围工厂缺省值可更改状态定标数据组数据类型访问级别22 工艺控制器P0007 背景光延时0 - 2000 0 U, T - - U16 3 定义操作面板显示屏的背景光关闭延时，即如果没有任何按键操作，则经过这一延时之后背景光关闭。

0 背景光常亮1 - 2000 背景光关闭之前的延时秒数P0010 调试参数0 - 30 0 T - - U16 1 对参数进行过滤，从而可以只选择与特定功能组相关的部分参数。

0 就绪1 快速调试2 变频器29 下载30 出厂设置相关性：变频器运行前需复位为0.P0003（用户访问级别）也可定义访问的参数类型。

说明：∙P0010 = 1设P0010 = 1可以非常快速而简便地调试变频器。

此时只能看到重要的参数（例如：P0304、P0305等）。

必须逐一输入这些参数的值。

SINAMICS V20变频器调试方法变频器启停和调速V20系列变频器具有多种命令源和频率给定源，命令源和频率源的选择分别由P700和P1000参数设置。

P700参数值含义如下：P1000参数值含义如下：当P1000设置为2位数时，表示两种频率设定值相加，例如：P1000=52表示模拟量输入1作为主设定值，USS/MODBUS通讯作为附加设定值，总的设定值等于模拟量+USS/MODBUS设定。

P700与P1000参数的设置可以任意组合，例如：P700=1、P1000=1，表示由操作面板控制启停、由操作面板上升下降键调速；P700=2、P1000=2，表示由数字输入端子控制启动、由模拟量输入1调速；P700=1、P1000=2，表示由操作面板控制启动、由模拟量输入1调速；P700=2、P1000=5，表示由数字输入端子控制启动、由USS/MODBUS通讯调速。

如何实现V20变频器启动后按恒定频率运行现场应用中，很多情况下客户希望变频器启动以后以恒定的频率运行，实现恒定频率运行的方式很多，本文列举几个简单了例子供参考。

注意：这里给出的示例是基于出厂设置基础上修改的参数，不能保证任何情况下都能实现相应功能。

如何设置V20 端子启动后以恒定频率运行数字输入1（DI1））作为启动信号方法一：P700=2P1000=1P1040=期望的运行频率（例如启动后希望恒定运行于40Hz，设置P1040=40）方法二：P700=2P1000=3P1020=1P1001=期望的运行频率（例如启动后希望恒定运行于40Hz，设置P1001=40）如何设置V20操作面板启动后以恒定频率运行操作面板上的绿色按键作为启动方法一：P700=1P1000=1P1040=期望的运行频率（例如启动后希望恒定运行于40Hz，设置P1040=40）方法二：P700=1P1000=3P1020=1P1001=期望的运行频率（例如启动后希望恒定运行于40Hz，设置P1001=40）固定频率调速固定频率，也称为多段速，就是设置参数P1000=3的条件下，用开关量端子选择固定频率的组合，实现电机多段速度运行。

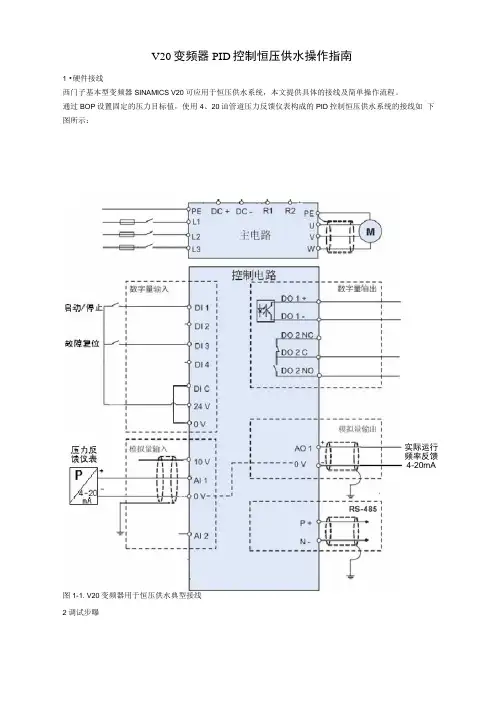

V20变频器PID 控制恒压供水操作指南1 •硬件接线西门子基本型变频器SINAMICS V20可应用于恒压供水系统，本文提供具体的接线及简单操作流程。

通过BOP 设置固定的压力目标值，使用4、20讪管道压力反馈仪表构成的PID 控制恒压供水系统的接线如 下图所示：图1-1. V20变频器用于恒压供水典型接线2调试步曝实际运行 频率反馈 4-20mA2. 1工厂复位当调试变频器时，建议执行工厂复位操作：P0010 = 30P0970 = 1（显示50?时按下OK按钮选择输入频率，直接辕至P304进入快速调试。

）2.2快速调试P0335E0］=0：自冷（工厂缺省值）=1：强制冷却=2：自冷与内置风扇=3：强制冷却与内養风扇10. 00 ) 说明：此参数中所设定的值表示在不使用圓弧功能时使电机从停车状态加速 至电机最大频率（P1082 ）所需的 时问。

范国：0. 00…650. 00 （工厂缺省值：10. 00 ）说明：此参数中所设定的值表示在不使用圓弧功能时使电机从电机最大频率（P1082 ）减速至停车状态所需的时问。

P1121C0]秽坡下降时何[s]时变频器屏幕出现三廊报警符号。

报警号A54U时通过端子启动变频器，开始电机数据识别，待报警符号消失后, 电机识别完成。

2.3输入输出端子相关参数设JE 2.3. 1 DI 端子设置障时NO 触点闭合,无故障时NO 触点断开。

2. 3.3 AI 端子设置P0756[0] =2模拟量输入通道1.电流信号P0757[0] =4模拟量输入通道1定标Xl-4mAP0758[0] =0模拟量输入通道1定标Yl=0%P0759[0] =20模拟量输入通道1定标X2=20nu\P0760[0] =100模拟量输入通道1定标Y2=100%P0761[0] =4模拟量输入通逍1死区宽度4mA2. 3.4 A0端子设置山 P0771 [0]=21模拟量输出通道1,设置为实际频率输出P0773 [0]=50模拟量输出遇道L 滤波时问50msP0777[0]=0模拟量输出通道定标Xl=0%P0778[0]=4模拟量输出通道定标Yl-lmAP0779[0] = 100模拟量输出通道定标X2=100%P0780 [0]=20模拟呈输出通道定标Y2=20nLAP0781[0]=4模拟量输出通道死区宽度4mAt2. 3.2 DO 端子设置P0700[0]=2 P0701[0] = l P0703[0]=9P0731[0]=52.2 P0732[0]=52.3 P0718. 1 = 1端子启动DI1作为启动信号 DI3作为故障复位D01设置为运行信号 D02设置为故障信号D02作为故障输出，有故2.4 PID 恒压控制功能调试P2200[0] = l P2240[0]=X P2253 [01=2250P2264 [01=755.0使能PID 控制器依用户需求设置压力设定值的百分比BOP 作为PID 目标给定源 PID 反馈蕊于模拟通道1图2T 压力反馈使用2线制仅表的接线2. 5.3休眠功能Y20变频器具有简单休眠功能：当需求频率低于闽值时电机停转，当第求频率高于阈值时电机启动。

※P2271
0
0
PID传感器的反馈形式为正常
PID参数表
参数号
出厂值
设定值
说明
P0003
1
3
用户访问级为专家级
P0004
0
0
显示全部参数
※P2280
3
25
P增益系数
※P2285
0
5
积分时间
※P2291
100
100
PID输出上限（％）
※P2292
0
0
PID输出下限（％）
※P2293
1
1
PID限幅的斜坡上升、下降时间（S）
P2200
0
1
PID控制功能有效
目标参数表
参数号
出厂值
设定值
说明
P0003
1
3
用户访问级为专家级
P0004
0
0
显示全部参数
P2253
0
2250
已激活的PID设定值（PID设定值信号源）
※P2240
10
60
由BOP（▼▲）设定的目标值（％）
P2231
0
1
由BOP（▼▲）设定的目标值保存在内存
※P2254
注：标“※”号的参数可根据需要进行修改
在调试过程中如果出现F2（过电压）报警，可将P0760值设小（默认值100，经验值50，不可设的过小，否则频率上不去），或将模拟量20mA对应值变大。
P2280值调小，（默认值3，可设定0.5或更小）P2285值调大。
0
显示全部参数
P2264
755.0
755.1
PID反馈信号由AI2+（模拟输入2）设定

自由停机不用设置 改变方向
RS485 上的 USS / MODBUS Modbus
结束快速调试
P2010
波特率
6
P2034
奇偶校验
2
P2035
停止位
1
9600 偶校验 1 个停止位
修改为 3 1 1
2 1 2 1 52.2 10 5 80 1 0.5
80 0 2
2
备注 专家 快速调试
电机铭牌
电机铭牌
电机铭牌
电机铭牌
端子启动
ON / OFF1 5 NO/OFF2
ON反向/ OFF1
2线控制
（折叠电机用）
启动数字量输出（折叠电机用）
（带数码管显示Βιβλιοθήκη 用）RS485 上的 USS/MODBUS 通讯
参数 P0003 P0010 P0014 P0304 P0305 P0307 P0308 P0700 P0701 P0702 P0727 P0732 P0780 P1000 P1082 P1120 P1121 P1820 P2000 P2014 P2023 P2021 P3900
简介 访问级别 调试参数 频率存储 额定电压 额定电流 额定功率 功率因数 选择命令源 数字量输入1的功能 数字量输入2的功能 2/3线控制方式选择 模拟数量字输量出输定出标2的y2 频率设值 定值选择 最大频率 加速时间 减速时间 输出相序反向 基准频率 MODBUS报文间断时间 RS485协议选择 Modbus地址 快速调试结束

V20调试步骤
第一步：工厂复位P0010 = 30 P0970 = 1（此步骤在变频器参数设置混乱后可使参数初始化）
第二步：快速调试（此步骤设定电机额定电流电压等）
设置电机电流电压等
第三步：设定变频器启动命令源：
第四步：（结束快速调试并确认变频器识别）第五步：DI端子设置
DO端子设置：
AI端子设置
其中P0756用来确定模拟量输入类型:
AO端子设置：
AO端子的信号类型取决于硬件接线，如果是电压信号（0-10v）设置P0778=0，p0780=10即可。

第六步：
李哥：具体你也可以看看我给你发的两本手册，都是中文的，很全面，一个是恒压供水的调节射手，一个是v20的操作手册。

遇到问题再沟通。

v20变频器说明书V20变频器是一款全新的高性能电机控制设备，广泛应用于各种工业自动化和机械设备控制领域。

本文将为大家详细介绍这款变频器的使用方法、技术特点以及相关参数等方面的内容。

一、使用方法V20变频器的使用非常简单，首先需要安装好变频器，并将电机和控制器接上电源。

此后，我们可以通过控制面板上的按键和显示屏等功能按钮，来对电机进行任意的启停、加速、降速以及变频等操作。

在变频器的控制面板上，有一系列的操作按钮和显示屏，用于显示当前电机的运行状态和参数设置情况。

我们可以通过这些按键和显示屏，来设置变频器的工作参数、检查报警信息、进行保护设置和故障诊断等操作。

在V20变频器的使用过程中，我们需要按照说明书上所列出的操作步骤来进行操作，以避免造成不必要的损失和安全问题。

二、技术特点V20变频器具有以下几个技术特点：1、高精度控制V20变频器采用全数字化控制技术，能够精确控制电机的转速和扭矩。

此外，变频器还具有过载、断相、出现故障等多种保护功能，可以有效确保电机的安全运行。

2、高效率控制V20变频器利用PWM控制技术，可以快速调整电机的转速，并有效减少能量消耗。

此外，变频器还具有多种能量回收和节能功能，可以最大程度地降低电机的能耗。

3、多控制方式控制等。

此外，变频器还支持多种通讯方式，可以与PLC、人机界面等外部设备进行联动控制。

三、参数配置在使用V20变频器时，我们需要进行一些参数配置，以确保电机的正常运行。

参数配置可以通过变频器的控制面板、PC机或者PLC等外部设备来完成。

V20变频器的主要参数有以下几个：1、额定功率和电压变频器的额定功率和电压是变频器的重要参数，一般由电机的额定功率和电压来决定。

我们需要根据实际情况设置对应的参数，以确保电机的正常运行。

2、控制方式控制等。

我们需要根据应用场景来选择相应的控制方式，并进行相关的参数设置。

3、调速范围和过载能力调速范围和过载能力是V20变频器的两个重要参数，用于确定变频器的工作能力和应用范围。

西门子V20变器设置步骤————————————————————————————————作者：————————————————————————————————日期：西门子V20变频器设置步骤快速按“M”键：进入参数设置菜单（可设置所有参数）长按“M”键：进入快速设置菜单（可设置电机参数、连接宏，应用宏，和频率上下限，上下坡时间等）1、在设置参数之前先在参数设置菜单下对变频器复位。

P0010=30P0970=212、设置完成后，屏幕会提示“88888”表示存储设置中。

3、然后会弹出“50？”此表示在“50HZ频率”下设置按上下键可切换“60HZ”或“马力”，点击“OK键”确认。

4、然后会自动进入快速设置菜单---电机参数设置界面，可根据参数表设置电机参数；完成后按短“M”进入下一选项栏。

（注：当进入快速设置菜单下指示灯会不停的闪烁）。

5、设置完电机参数后，进入快速设置菜单---连接宏设置参数界面，根据参数表设置连接状态。

显示“CnXXX”，切换到“Cn011”，然后按下“OK”，Cn011前面后多出来一个“-”说明已经切换到该模式。

6、选择“modbus连接宏”变频器会自动设置参数，也可以自行修改。

7、设置完连接宏后，短按“M”会进入快速设置菜单---应用宏设置界面，用于设置针对负载的类型：如风机型，水泵型等等；如果负载不属于应用宏中的类型，则选择“AP000”不更改任何参数设置，请自行根据电机参数在设置菜单栏下进行手动设置。

8、和连接宏一样，当确定使用某个应用宏后，该宏的序号前面会多出来一个“-”说明已经切换到该模式。

9、设置完应用宏后，短按“M”键，进入快速设置菜单---常见参数设置界面，可设置最大最小频率，斜坡上升下降时间PID调节等，如不需要可忽略，详见下表：10、至此变频器快速设置结束，常按“M”键返回。

7.2参数列表参数功能范围工厂缺省值可更改状态定标数据组数据类型访问级别r0002 变频器状态- - - - - U16 2 显示变频器的实际状态。

0 调试模式（P0010 ≠ 0）1 变频器就绪2 变频器故障激活3 变频器正在启动（仅在直流母线预充电时可见）4 变频器正在运行5 正在停车（斜坡下降）6 变频器禁止P0003 用户访问级别0 - 4 1 U, T - - U16 1 定义参数集的用户访问级别。

0 用户自定义参数列表 - 更多详情见P00131 标准：允许访问常用参数2 扩展：允许扩展访问，例如，访问变频器I/O功能3 专家：仅供专家使用4 维修：仅供经授权的维修人员使用，有密码保护P0004 参数过滤0 - 22 0 U, T - - U16 1 按照功能性对参数进行过滤，以便更有针对性地进行调试。

0 所有参数2 变频器3 电机5 工艺应用/装置7 命令、二进制I/O8 模拟量输入及模拟量输出10 设定值通道/ RFG12 变频器特征13 电机控制19 电机识别20 通讯21 报警/故障/监控参数功能范围工厂缺省值可更改状态定标数据组数据类型访问级别22 工艺控制器P0007 背景光延时0 - 2000 0 U, T - - U16 3 定义操作面板显示屏的背景光关闭延时，即如果没有任何按键操作，则经过这一延时之后背景光关闭。

0 背景光常亮1 - 2000 背景光关闭之前的延时秒数P0010 调试参数0 - 30 0 T - - U16 1 对参数进行过滤，从而可以只选择与特定功能组相关的部分参数。

0 就绪1 快速调试2 变频器29 下载30 出厂设置相关性：变频器运行前需复位为0.P0003（用户访问级别）也可定义访问的参数类型。

说明：∙P0010 = 1设P0010 = 1可以非常快速而简便地调试变频器。

此时只能看到重要的参数（例如：P0304、P0305等）。

必须逐一输入这些参数的值。

西门子V20变频器的固定频率（直接选择）参数设置西门子变频器V20由端子控制，DI1为启动/停止命令，DI2选择固定频率值1，DI3选择固定频率值2，DI4选择固定频率值3，当DI2，DI3和DI4中大于等于两个被激活时，频率给定值为其对应的固定频率之和。

参数设置如下：P0700[0]=2：命令源为端子控制P1000[0]=3：速度给定为固定频率给定P1016[0]=1：固定频率方式为直接选择P0701[0]=1：DI1的功能为ON/OFF1P0702[0]=15：DI2的功能为固定频率选择位0P0703[0]=16：DI3的功能为固定频率选择位1P0704[0]=17：DI4的功能为固定频率选择位2P1001[0]=5.00：固定频率1的值为5HzP1002[0]=15.00：固定频率2的值为15HzP1003[0]=25.00：固定频率3的值为25Hz另有通过BICO连接的方法实现同样功能，参数设置如下：P0700[0]=2：命令源为端子控制P1000[0]=3：速度给定为固定频率给定P1016[0]=1：固定频率方式为直接选择P0701[0]=99：使能DI1的BICO参数功能P0702[0]=99：使能DI2的BICO参数功能P0703[0]=99：使能DI3的BICO参数功能P0704[0]=99：使能DI4的BICO参数功能P0840[0]=722.0：ON/OFF1功能选择为DI1P1020[0]=722.1：固定频率选择位0功能选择为DI2P1021[0]=722.2：固定频率选择位1功能选择为DI3P1022[0]=722.3：固定频率选择位2功能选择为DI4P1001[0]=5.00：固定频率1的值为5HzP1002[0]=15.00：固定频率2的值为15HzP1003[0]=25.00：固定频率3的值为25Hz按照上述参数设置后，触发DI2，DI3和DI4，根据3个DI的不同组合得到对应的频率给定，如下表所示：西门子变频器代理：/霍尼韦尔控制元器件：/。

WORD格式西门子变频器使用说明M键：短按（<2S）：进入参数设置菜单或转至下一画面长按（>2S）；1、进入设置菜单；2、返回状态显示画面OK键：短按（<2S）：1、在状态显示数值间切换；2、进入数值编制模式或切换至下一位；3、清除故障长按（>2S）：快速编辑参数号或参数值一、参数设置长按M--->P0100(变频器频率)--->OK--->AP000--->OK--->M键--->Cn000(用上下键调至Cn002)--->OK---->M键--->P1080--->上下键--->P1020--->OK键--->10.0(上下键调至0.0)--->OK键--->M键--->P1021--->OK键--->10.0（用上下键调至0.0）--->OK键--->长按M键返回状态显示画面二、参数保存短按M键进入到参数设置界面依次设置以下参数P0003:2（用户操作等级）P0011:58（用户自定义参数锁定）：可以自行设置密码P0971:21（从RAM向EEPROM传输数据）P0003:0（用户操作等级）三、参数恢复保存值短按M键进入到参数设置界面依次设置以下参数P0012:58（用户自定义参数密钥）：与设置的密码一致P0003:2（用户操作等级）P0010:30（调试参数）P0970:1（工厂复位）参数恢复后记得把P0003:0，防止误操作四、参数恢复出厂设置，并删除用户保存数据短按M键进入到参数设置界面依次设置以下参数P0012:58（用户自定义参数密钥）：与设置的密码一致P0003:2（用户操作等级）P0010:30（调试参数）P0970:21（工厂复位）注：详细的参数定义请参照V20变频器操作指南的参数列表，或者参数使用说明书中的参数列表专业资料整理。

V20调试步骤简要说明摘要：调试步骤参数复位快速调试功能调试参数复位操作开始复位P00031定义参数访问级为专家级P001030进入工厂复位的设定值电机额定电压电机额定电流P09701参数复位到工厂模式电机额定功率电机额定功率因数BUSY等待状态电机额定转速P0970结束工厂复位出厂默认设置。

不更改任何参数设置。

BOP 为唯一控制源复位完成通过端子控制（PNP / NPN）固定转速快速调试步骤二进制模式下的固定转速V20变频器为通用变频器，其功率范围为0.12KW-15KW，电压等级为1-AC230v和3-AC4的功率范围为0.12-3KW，而AC400V的功率范围为0.37-15KW。

V20变频器可以与上位机通讯，支持USS/MODLEBUS协议。

集成了操作面板，并可以另购柜门连接组件。

还有下载器作为选件，在不同的装置中可以传递数据。

BOP外部接口模块订货号：6SL3255-0VA00-4BA0。

连接电缆订货号：6SL3256-0VP00-0VA0。

这样就实现了柜门操作机构的连接。

cn005模拟量输入及固定频率OK<2s 设置菜单，选择所使用的频率。

cn006外部按钮控制cn007外部按钮与模拟量设定值组合输入电机参数根据电机铭牌cn008PID 控制与模拟量输入参考组合cn009PID 控制与固定值参考组合连接宏根据现场要求进行选择宏cn010USS 控制cn011MODBUS RTU 控制应用宏选定好宏后设定常用功能参数的设定P0640变频转矩设定P0700启动命令返回电机数据P1000速度给定P1910电机静态优化P3900电机参数计算M<2s进入参数菜单查看编辑所用的参数。

P0756模拟信号源选择P0757Y1值P0758Y1百分比模拟量输入P0759Y2值P0760Y2百分比P0761死区电压P0771模拟量输出转换信号P0775绝对值允许P0777Y1值百分比模拟量输出P0778Y1值P0779Y2值百分比P0780Y2值P0781死区电压P0701DI1功能P0702DI2功能数字量输入P0703DI3功能P0704DI4功能P0731数字量输出P0732P0748数字量取反3-AC400V。
