西南交通大学个性化实验---CCD传感阵列原理及驱动实验

实验三 CCD原理及应用实验实验规则及注意事项为了确保线阵CCD原理及应用技术实验的顺利进行，保障人身安全，避免损坏设备，并且达到实验目的，要求实验人员必须严格遵守以下实验规则及注意事项。

1、在实验之前，实验人员必须阅读本实验指导书中所要求的实验准备内容，并阅读必要的参考资料。

明确实验目的，了解实验内容的详细步骤，达到要求后方能进行实验。

2、实验进行过程中，必须严格按照指导老师制定的步骤进行实验，不得自行随意进行，否则可能损坏实验仪，造成不必要的严重后果。

3、要爱护实验仪器和示波器等实验设备，不允许将其它不相关的仪器在未经许可的情况下与本实验仪进行连接。

4、所有与本实验仪相关的线缆必须在断电的情况下正确连接好，严禁带电插拔所有电缆线。

5、实验要集中精力，认真实验。

遇到问题时应找指导老师解决，不得自作主张。

6、一旦发生意外事故或者实验现象出现异常时，应立即切断电源，并如实向指导老师汇报情况。

待故障排除之后方可继续进行实验。

7、在进行CCD实验过程中，不允许带电插拔CCD器件，否则会造成CCD器件损坏。

8、不允许用带电的烙铁焊接任何与CCD有电气连接的导线、元器件。

必须焊接时，应将烙铁的电源拔下来，利用烙铁的余热焊接，或者将CCD芯片拔下来后再焊接。

实验（一） CCD驱动实验一、实验目的1、掌握用双踪迹示波器观测二相线阵CCD驱动器各路脉冲的频率、幅度、周期和相位关系的测量方法。

2、通过测量CCD驱动脉冲之间的相位关系，掌握二相线阵CCD的基本工作原理。

3、通过测量典型线阵CCD的输出脉冲信号与驱动脉冲的相位关系，掌握CCD的基本特征。

二、实验内容1、CCD驱动频率观测；2、积分时间测量。

三、实验仪器1、双踪同步示波器（20MHz以上） 1台2、CCD原理应用实验箱 1台四、实验原理线阵CCD像传感器具有结构精细、体积小、工作电压低、噪声低、响应度高等优点，被广泛运用于运动图像传感、机械量非接触检测、图像数据自动获取等多领域。

实验一线阵CCD原理及驱动一、实验目的①掌握本实验仪的基本操作和功能；②掌握用双踪迹示波器观测二相线阵CCD驱动脉冲的频率、幅度、周期和各路驱动脉冲之间的相位关系等的测量方法；③线阵CCD驱动脉冲的时序和相位关系观测，掌握二相线阵CCD的基本工作原理，尤其是复位脉冲CCD输出电路中的作用；转移脉冲与驱动脉冲间的相位关系，掌握电荷转移的过程。

④通过对典型线阵CCD在不同驱动频率和不同积分时间下的输出信号测量，进一步掌握线阵CCD的有关特性，加深对积分时间的意义的掌握，以及驱动频率和积分时间对CCD输出信号的影响。

理解线阵CCD器件的“溢出”效应。

二、实验前准备内容①学习线阵CCD的基本工作原理（参考有关教材），阅读双踪迹示波器的使用说明书；②学习TCD2252D线阵CCD基本工作原理（参考附录）；③掌握双踪迹示波器的基本操作；④根据线阵CCD的基本工作原理，观测转移脉冲SH与F1（CR1）、F2（CR2）的相位关系，理解线阵CCD的并行转移过程。

观测F1与F2及F1与RS间的相位关系，理解线阵CCD 的串行传输过程和复位脉冲RS的作用；⑤测量驱动频率的不同调整档下的F1与F2、F1、RS的周期与频率以及CCD行（FC）周期为以下实验做准备。

三、实验所需仪器设备①双踪迹同步示波器（带宽50MHz以上）一台；②彩色线阵CCD多功能实验仪YHLCCD－IV一台。

四、实验内容及步骤1．实验预备①首先将示波器地线与实验仪上的地线连接好，并确认示波器和实验仪的电源插头均插入交流220V插座上；②打开示波器电源；③打开YHLCCD－IV的电源开关，观察仪器面板显示窗口，数字闪烁表示仪器初始化，闪烁结束后显示为“00 0”字样，前两位表示积分时间档次值，共分为32档，显示数值范围由“00”~“31”，数值越大表示积分时间越长。

末位表示CCD的驱动频率，分4档，显示数值范围“0”~“3”，数值越大表示驱动频率越低。

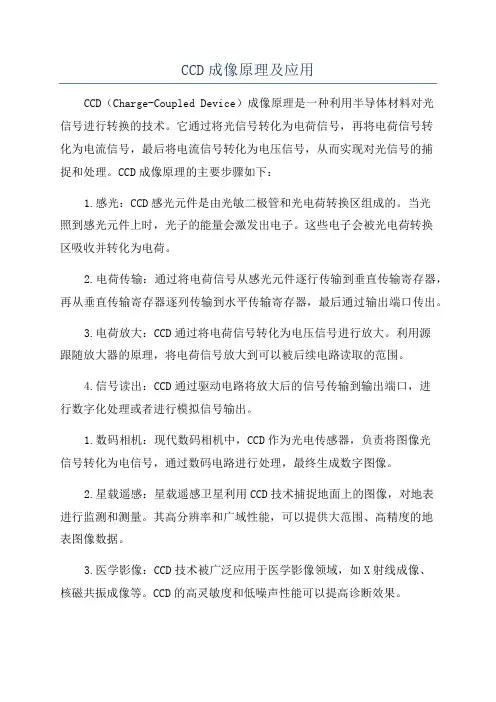

CCD成像原理及应用CCD（Charge-Coupled Device）成像原理是一种利用半导体材料对光信号进行转换的技术。

它通过将光信号转化为电荷信号，再将电荷信号转化为电流信号，最后将电流信号转化为电压信号，从而实现对光信号的捕捉和处理。

CCD成像原理的主要步骤如下：1.感光：CCD感光元件是由光敏二极管和光电荷转换区组成的。

当光照到感光元件上时，光子的能量会激发出电子。

这些电子会被光电荷转换区吸收并转化为电荷。

2.电荷传输：通过将电荷信号从感光元件逐行传输到垂直传输寄存器，再从垂直传输寄存器逐列传输到水平传输寄存器，最后通过输出端口传出。

3.电荷放大：CCD通过将电荷信号转化为电压信号进行放大。

利用源跟随放大器的原理，将电荷信号放大到可以被后续电路读取的范围。

4.信号读出：CCD通过驱动电路将放大后的信号传输到输出端口，进行数字化处理或者进行模拟信号输出。

1.数码相机：现代数码相机中，CCD作为光电传感器，负责将图像光信号转化为电信号，通过数码电路进行处理，最终生成数字图像。

2.星载遥感：星载遥感卫星利用CCD技术捕捉地面上的图像，对地表进行监测和测量。

其高分辨率和广域性能，可以提供大范围、高精度的地表图像数据。

3.医学影像：CCD技术被广泛应用于医学影像领域，如X射线成像、核磁共振成像等。

CCD的高灵敏度和低噪声性能可以提高诊断效果。

4.工业检测：CCD可以实时捕捉物体表面的微小缺陷，广泛应用于工业品质检测、半导体芯片制造等领域。

5.视频监控：CCD技术被广泛用于安全监控领域，如街道监控、商场监控等。

其高分辨率和快速响应能力可以提供清晰、稳定的图像。

总的来说，CCD成像原理通过光敏二极管将光信号转化为电荷信号，再通过驱动电路将电荷信号传输和处理，最终实现光信号的捕捉和成像。

CCD技术在数码相机、遥感、医学影像、工业检测、视频监控等领域都有着广泛的应用。

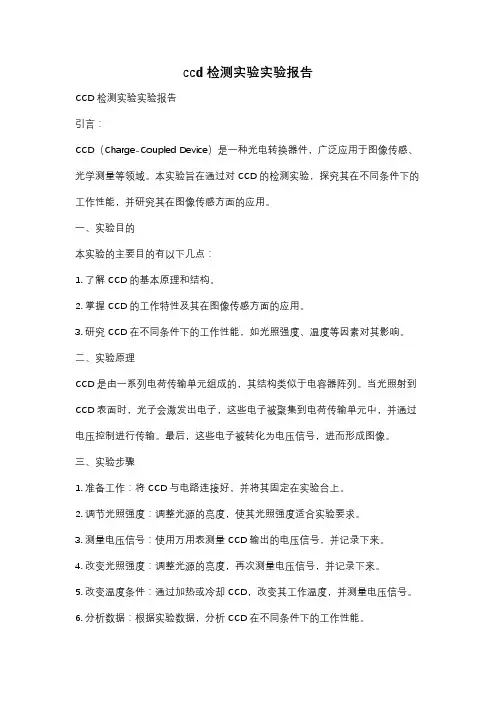

ccd检测实验实验报告CCD检测实验实验报告引言：CCD（Charge-Coupled Device）是一种光电转换器件，广泛应用于图像传感、光学测量等领域。

本实验旨在通过对CCD的检测实验，探究其在不同条件下的工作性能，并研究其在图像传感方面的应用。

一、实验目的本实验的主要目的有以下几点：1. 了解CCD的基本原理和结构。

2. 掌握CCD的工作特性及其在图像传感方面的应用。

3. 研究CCD在不同条件下的工作性能，如光照强度、温度等因素对其影响。

二、实验原理CCD是由一系列电荷传输单元组成的，其结构类似于电容器阵列。

当光照射到CCD表面时，光子会激发出电子，这些电子被聚集到电荷传输单元中，并通过电压控制进行传输。

最后，这些电子被转化为电压信号，进而形成图像。

三、实验步骤1. 准备工作：将CCD与电路连接好，并将其固定在实验台上。

2. 调节光照强度：调整光源的亮度，使其光照强度适合实验要求。

3. 测量电压信号：使用万用表测量CCD输出的电压信号，并记录下来。

4. 改变光照强度：调整光源的亮度，再次测量电压信号，并记录下来。

5. 改变温度条件：通过加热或冷却CCD，改变其工作温度，并测量电压信号。

6. 分析数据：根据实验数据，分析CCD在不同条件下的工作性能。

四、实验结果与讨论通过实验测量，我们得到了一系列CCD输出的电压信号数据。

根据这些数据，我们可以观察到以下现象和规律：1. 光照强度与电压信号呈正相关关系：随着光照强度的增加，CCD输出的电压信号也随之增加。

这是因为更多的光子被激发出电子，使得电荷传输单元中的电荷量增加。

2. 温度对CCD工作性能的影响：随着温度的升高，CCD的输出电压信号会减小。

这是因为温度升高会增加电子的热激发，导致电子从电荷传输单元中泄漏出去，减少了输出电压信号。

3. CCD的线性范围：在一定范围内，CCD的输出电压信号与光照强度呈线性关系。

但当光照强度过高或过低时，CCD的输出电压信号会出现非线性的情况。

ccd检测设备工作原理CCD检测设备工作原理CCD（Charge-Coupled Device）是一种常见的光电转换器件，广泛应用于图像传感器和光学测量等领域。

CCD检测设备利用CCD 的工作原理来实现对物体的检测和测量。

CCD是由一系列光电二极管组成的阵列，每个光电二极管都能够将光能转换为电荷，并将电荷储存在其下方的电容中。

CCD的阵列结构使得它能够同时感知和记录多个位置上的光强度。

CCD检测设备的工作过程可以分为以下几个步骤：1. 感光：当光线照射到CCD上时，CCD的每个光电二极管都会吸收光能，并将其转化为电荷。

光的强度越大，光电二极管吸收的光能转化为的电荷就越多。

2. 电荷传输：在感光后，CCD会通过控制电压来实现电荷的传输。

电荷在CCD的阵列中逐行逐列地传输，最终到达输出端。

3. 信号放大：传输到输出端的电荷信号会经过放大器进行放大，以增强信号的强度和稳定性。

放大后的信号可以被进一步处理和分析。

4. 信号处理：放大后的信号可以通过各种方法进行处理，例如噪声滤波、增强对比度等。

处理后的信号可以用于生成图像或进行其他形式的检测和测量。

CCD检测设备的工作原理可以通过以下几个方面来解释：1. 光电转换：CCD内部的光电二极管能够将光能转换为电荷，这是基于光电效应的原理。

当光线照射到光电二极管上时，光子的能量会激发光电二极管内部的电子，使其跃迁到导带中。

跃迁的电子会被电场收集并转化为电荷。

2. 电荷传输：CCD内部的电荷传输是通过调节电场和电势差来实现的。

在传输过程中，电荷会逐行逐列地传输到输出端。

传输过程中需要控制电压的变化，以确保电荷能够顺利传输而不发生损失。

3. 信号放大：CCD输出端的信号放大是为了增强信号的强度和稳定性。

放大器可以根据输入信号的大小和特性来调节增益和滤波器，以获得所需的输出信号。

4. 信号处理：CCD输出的信号可以通过各种方法进行处理和分析。

例如，可以对信号进行滤波、增强对比度、边缘检测等操作，以获得更清晰和准确的图像或检测结果。

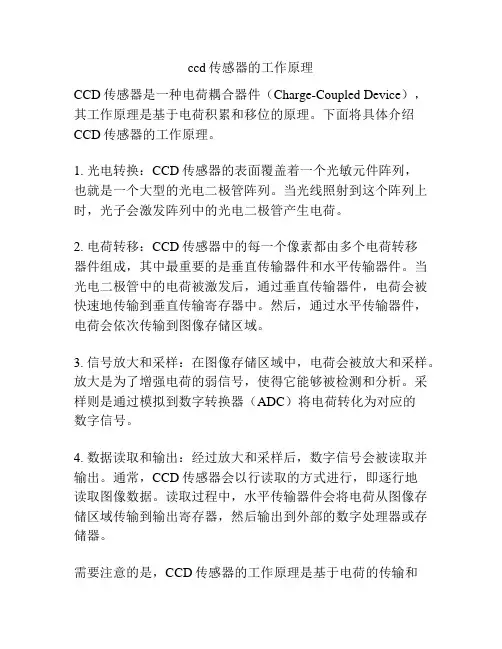

ccd传感器工作原理
ccd传感器的工作原理是基于光电转换效应。

它可以将光信号转化为电信号。

CCD（Charge-Coupled Device）传感器是一种由多个电容阵列组成的芯片。

每个电容都对应着图像上的一个像素点。

当光线通过透镜进入传感器后，首先会被透镜聚焦到每个像素点上。

光子的能量会导致在每个像素点的电荷量发生改变。

CCD传感器的每个像素点都包含了一个光电二极管（photodiode）和一个电容。

当光子进入光电二极管时，会产生电子-空穴对。

电子会被光电二极管的电场吸引，并被保留在像素点内的电容中。

这个过程被称为光电转换。

在拍摄过程中，相机的快门会打开，允许光线进入CCD传感器。

每个像素点会记录下通过透镜传入的光子数量，转变成电子数量，并储存在电容中。

拍摄完毕后，快门关闭，传感器上的电荷被传到读出电路中。

读出电路会将电荷转化为电压，再经过模数转换器（ADC）转化为数字信号。

数字信号被传送到图像处理器中进行后续的图像处理和压缩，最终形成一张数字图像。

值得注意的是，CCD传感器中的像素是按行排列的，并且通过逐行扫描的方式进行读取。

这意味着每一行的像素点会被逐个读取出来，然后传输到图像处理器中。

当读取完一行后，传感器会自动跳到下一行继续读取，直到整个图像被读取完成。

通过以上的工作原理，CCD传感器能够将光信号高效地转化为电信号，并实现对图像的捕捉和处理。

这使得CCD传感器在数字相机、摄像机等设备中得到广泛应用。

ccd的工作原理与应用实验报告简介该实验报告旨在探讨CCD（电荷耦合器件）的工作原理以及其在实际应用中的意义和优势。

CCD是一种集成电路，用于将光信号转化为电子信号，并进行高效的图像传感。

本报告将介绍CCD的原理、工作流程以及其在摄影、天文学和医学领域的应用。

CCD的工作原理CCD的工作原理基于光电效应和电荷传输。

当光子进入CCD表面时，它们会击中半导体材料，并产生光电子。

这些光电子会被吸引到表面的电荷传输区域，并被移动到CCD电荷传输通道中。

在传输通道中，光电子将被一个接一个地传输到输出端。

最后，输出端会将电荷转化为电压信号，以供后续处理和分析。

CCD通过使用逐行扫描的方式进行图像捕捉。

每行的像素的电荷将被逐行传输，最终形成一张完整的图像。

通过调整电荷传输的速度，可以控制图像的曝光时间和帧率。

CCD的工作流程CCD的工作流程可以概括为以下几个步骤：1.光子击中CCD表面：光子进入CCD表面，并被半导体材料吸收。

2.光电子的产生：光电子通过光电效应在半导体材料中产生。

3.光电子的吸引和传输：电子被表面的电荷传输区域吸引，并逐个传输到CCD的电荷传输通道中。

4.电荷传输：电子在电荷传输通道中移动，并被传输到输出端。

5.电荷转化为电压信号：输出端将电荷转化为电压信号，以供后续处理和分析。

CCD的应用CCD在各个领域都有广泛的应用，下面将介绍CCD在摄影、天文学和医学领域的应用情况。

摄影领域CCD作为数码相机的核心技术之一，广泛应用于摄影领域。

它的优势在于高分辨率、低噪声和对细节的准确捕捉。

CCD还具有快速曝光时间和高色彩还原度的特点，使其在摄影领域中得到了广泛的应用。

天文学领域CCD在天文学观测中起着重要的作用。

天文学家使用CCD来捕捉星系、行星和其他天体的图像。

由于CCD具有高灵敏度和低噪声特性，它能够捕捉到微弱的光信号，并呈现出细节丰富的图像。

医学领域在医学领域，CCD广泛应用于医学成像。

例如，X光片和核磁共振成像（MRI）等医学影像学技术都使用CCD来捕捉和处理图像。

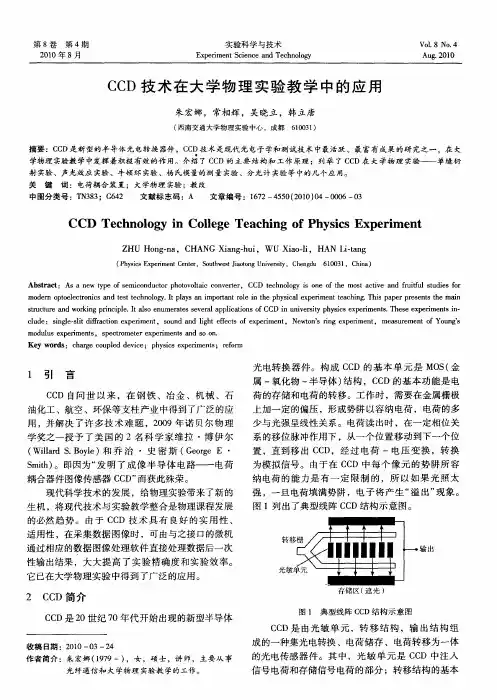

第29卷第2期　2010年2月实验室研究与探索R ESEARCH AND EXPLORATI ON I N L ABORAT OR YVol .29No .2　Feb.2010　个性化大学物理实验教学的探索与实践陈汉军,　姜向东,　邱春蓉(西南交通大学理学院物理实验中心,四川成都610031)摘　要:个性特征是创新能力的一个基本因素,个性化物理实验是在一般物理实验上的拓展,涵盖基础性、综合性、设计性或研究性实验各个层次。

介绍了个性化物理实验的项目、教学组织与管理,并列举了2个实例反映学生的学习体会。

探索个性化大学物理实验教学,有利于对大学生创新能力培养。

关键词:实验教学;个性化实验;物理实验;创新能力中图分类号:O 4233;G 642.0 文献标识码:A 文章编号:1006-7167(2010)02-0113204Exp l o ra ti o n and P rac ti ce of the I ndi vi dua li zedU ni ve rs ity Physics Expe ri m enta l TeachingCH E N Han 2jun,　J I AN G Xiang 2don g,　Q I U Chun 2r ong(Physics Experi mental Center,College of Science,Southwe st Jiaot ong Unive rsity,Chengdu 610031,China )Abstrac t:Physics experi m ent course is one of the basic courses f or engineering undergraduates .One of the basic c r ea 2tive ability e m bodie s individual charac teristic .I ndividual physic s experi m ents,which include basic,integrated,designed,and investiga tive experi m ents,are extension of gene r a l physics experi m ents .The pr oject,organizati on andadm inistr a tion of the individual experi m ents were intr oduced .The t wo learning experiences of the undergradua tes were shown a s exa mples .Exp l oring the individualized experi m ent teaching would hel p to cultiva te the creative ability for undergraduates .Key wor ds:experi m enta l teaching;individua liz ed expe ri ment ;physics experi m ent;creative ability收稿日期36作者简介陈汉军(6),女,陕西汉中人,学士,副教授,从事物理实验教学和材料性能测试分析工作。

CCD传感器介绍CCD（Charge-coupled device）传感器是一种基于光电效应的半导体器件，广泛应用于数字影像获取和图像处理领域。

它是一种能够将光信号转化为电信号的器件，可以实现对光的灵敏检测和定量测量。

本文将介绍CCD传感器的结构、原理、工作流程以及应用领域。

一、CCD传感器的结构CCD传感器通常由三个主要组件组成：光敏区（photodiode array）、垂直传输区（vertical transfer region）和水平传输区（horizontal transfer region）。

1. 光敏区：光敏区是由大量光敏二极管（photodiode）组成的，负责感受光信号。

每个光敏二极管对应CCD表面上一个像素点。

光敏区的材料一般是硅（Si）或硒化铟（In-Se）。

2. 垂直传输区：垂直传输区通常由垂直移位寄存器（verticalshift register）和充电区（charge region）组成。

它负责将光敏区中产生的电荷信号传输到水平传输区。

3. 水平传输区：水平传输区由水平移位寄存器（horizontal shift register）和输出增益放大器（output amplifier）组成。

它负责将从垂直传输区传输过来的电荷信号进行处理和放大，并输出为模拟电压信号。

二、CCD传感器的工作原理光电效应是指当光照射到光敏区时，光子会激发光敏二极管中的电子，从而产生电荷。

这个电荷的大小与被照射到的光的强度成正比。

当光源的亮度不同，电荷也会有所不同。

电荷耦合效应是指通过垂直传输区和水平传输区中的电荷传输器件将光敏区产生的电荷信号逐个传递到输出端。

水平传输区一般通过周期性的时钟信号来驱动，分别将像素中的电荷逐行、逐列传输并输出。

三、CCD传感器的工作流程1.曝光：在曝光阶段，光线会照射到CCD芯片的光敏区，光敏区中的光敏二极管会将光信号转化为电荷信号，并在每个像素位置上存储下来。
