带电封网跨越施工方案一、工程概述1.1 工程名称：XXX线路带电封网跨越施工工程1.2 工程地点：XXX地区1.3 工程内容：在XXX线路带电状态下，采用封网方法进行线路跨越施工，确保施工安全顺利进行。
二、编制依据2.1 《电力工程施工及验收规范》2.2 《电力设施安全施工管理规定》2.3 《电力线路带电作业操作规程》2.4 相关设计文件、施工图纸及技术资料三、施工方案3.1 施工前准备3.1.1 对施工人员进行安全技术交底，明确施工任务、施工方法、安全措施等。
3.1.2 准备施工所需的设备、材料、工具及安全防护用品。
3.1.3 检查带电线路的运行状态，确认线路绝缘良好，符合带电作业要求。
3.2 带电封网施工方法3.2.1 封网材料：采用绝缘性能良好的封网材料，如绝缘绳、绝缘网等。
3.2.2 封网操作：在带电线路两侧设置安全距离，采用专用工具将封网材料固定在导线上，确保封网牢固可靠。
3.2.3 跨越施工：在封网状态下进行线路跨越施工，施工人员应穿戴好安全防护用品，严格按照施工方案进行操作。
3.3 施工安全措施3.3.1 施工前对带电线路进行绝缘测试，确认线路绝缘良好。
3.3.2 施工人员应穿戴好安全防护用品，包括绝缘手套、绝缘鞋、安全帽等。
3.3.3 施工过程中，设置专职安全监护人，负责监督施工安全，发现安全隐患及时制止并整改。
3.3.4 施工现场设置警示标志，提醒过往行人及车辆注意安全。
3.3.5 遇有大风、雨雪等恶劣天气，暂停施工，确保施工安全。
四、施工进度计划根据工程实际情况，制定合理的施工进度计划，确保施工顺利进行。
五、施工质量保证措施5.1 严格按照施工方案及施工规范进行施工，确保施工质量。
5.2 施工过程中，定期对施工质量进行检查，发现问题及时整改。
5.3 施工完成后，进行验收，确保施工质量符合要求。
六、环境保护措施6.1 施工过程中，遵守环境保护法律法规，减少施工对环境的影响。
6.2 合理堆放施工材料，避免占用农田、破坏植被等。

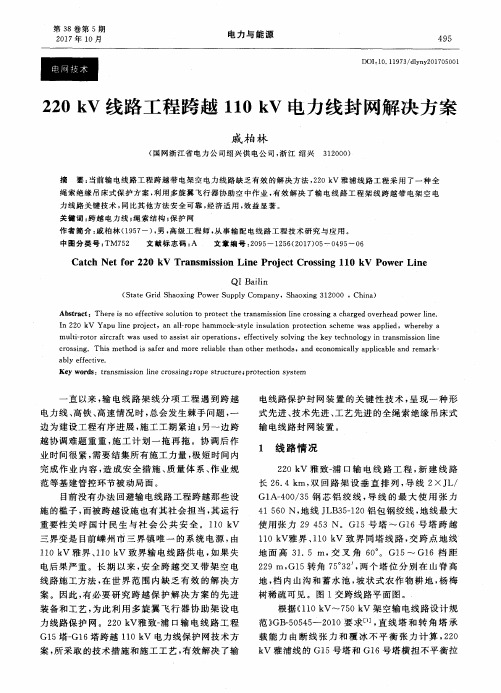

220千伏路新建工程特殊跨越施工方案xxxx变电站220kV线路新建工程跨越110kV线路特殊施工跨越组织方案电力建设工程公司二0－三年七月特殊跨越施工方案220千伏路新建工程批准：审核：编写：220千伏路新建工程特殊跨越施工方案目录一、编制依据 (1)二、概况简介 (1)三、现场查勘 (2)四、施工方法的选择 (2)五、跨越施工方案 (3)六、跨越电力线架线施工 (6)七、组织措施 (7)八、安全措施 (8)九、施工危险点分析及预防 (11)十、环境保护措施 (13)十一、施工时间初步安排 (14)十二、强制性条文规定 (14)附图跨越网施工布置图 (14)工业有限公司变电站220千伏路新建工程一、编制依据（GB50233－2005）；1.1《 110～500kV架空送电线路施工及验收规范》1.2《110～500kV架空电力线路工程施工质量及评定规程》（DL/T5168－2002）;1.3《国家电网公司输变电工程安全文明施工标准化工作规定》(155083.1300-2006);1.4《国家电网公司安全工器具管理规定》(155083.1282-2006);1.5《国家电网公司安全生产规程规定》(155083.941-2003);1.6《防止电力生产人身安全事故六项重点安全措施》(155083.1362-2006)；1.7《电力建设安全工作规程第2部分：架空电力线路》（DL 5009·2－2004）；1.8《国家电网公司电力建设安全健康与环境管理工作规定》(155083.1162-2005)；1.9《国家电网公司输变电工程施工危险点辨识及预控措施》(155083.1304-2005)；1.10《中华人民共和国工程建设标准强制性条文电力工程部分》(2006年版)；1.11《国家电网公司电力安全工作规程（线路部分）》（国家电网安监[2009]664号）。
二、跨越概况简介1、本工程N10-N11跨越110kV资白线110kV马资线5#-6#，跨越点塔型分别为N10：2C3-ZBC3-45.2；N11：ZC3-JC2-28.2；其中N10为直线塔，N11为转角塔，跨越点档距249米。
邓芙线110kV输电线路工程线路跨越专项施工方案批准:审核:编制:XXXXXX X T限公司2022年8月目录编制依据2工程概况2跨越平安举措及跨越架搭设根本要求2跨越架搭设工艺流程图4施工技术要点4施工方法5一、编制依据1.1根据该工程设计单位编制的施工图纸.1.2?跨越电力线路架线施工规程?(DL 5106-1999)1.3?平安生产法?、?国家电网公司平安生产规程、规定?、?电力建设平安工作规程?1.4国家及地方公布的现行有关法规、标准等.二、工程概况2.1本工程工程是XXXXX110k证式电源新建线路,从110kVXXXX彩电站新建110kV构架出线至XXXXX渐建的110kV变电站.2.2XXXX变至#1 塔采用电缆3*(ZR-YJLW03-64/110-1 X 300)敷设,全线(#1-#18)塔单回路、(#19-#32)塔双回路建设,电缆敷设0.18km,架空线路8.568km,铁塔共32基.2.3全线共9个线路耐张段(以线路复测为准,并见走向图第12页)分别是：①(#1—#5)塔、②(#5 —#7)塔、③(#7—#9)塔、④(#9一#14)塔、⑤(#14—#19)塔、⑥(#19—#23)塔、⑦(#23—#28)塔、⑧(#28—#30)塔、⑨(#30—#32)塔.2.4本工程全线路海拔在1400米左右,线路最大地形高差50米以上,全线经过跨越高压35kV线路2次,10kV线路13次,低压220V线品§5次,通讯线3次,河槽及山沟10次. 跨越线路分别是：①#1塔至#5塔线路耐张段,其中#1塔与#2塔之间跨越10kV线路8次；#2塔与#3塔之间跨越35KV线路2次；10kV线虫& 4次；#4塔与#5塔之间跨越220V线路1次.②#7塔至#8塔线路耐张端,其中#7塔与#8塔之间跨越220V线路1次.③#9塔至#14塔线路耐张段,其中#11塔与#12之间跨越通讯线1次.④#14塔至#19塔线路耐张段,其中#17塔与塔#18之间跨越220V线虫& 1次.⑤#19塔至#23塔线路耐张段,其中#21塔与#22塔之间跨越通讯线1次；#22塔与#23塔之间跨越10kV线路1次.⑥#28塔一#30塔线路耐张段,其中#28塔与#29塔之间跨越220V线路1次,通讯线1次；#29塔与#30塔之间跨越220V线路1次.三、跨越平安举措及跨越架搭设根本要求1.需搭设跨越架时,事先应与被跨越物物主取得联系,提交跨越施工方案,征得同意, 必要时请求物主协助施工.2.跨越架的搭设必须符合?跨越电力线路架线施工工程?中的有关规定.主要要求：⑴.架子必须牢固,立柱埋深不小于0.5m,宽度超出两边线1.5m,架子中央应在线路中心线上.⑵.架子对各种跨越物的最小平安距离〔项如下表：⑶.架顶宽度：停电架线,宽度应超过展放导地线中央各1.5m；不停电架线时,宽度应超过展放导地线中央各2.0m；如果三相同时架设,,其架顶宽度应超过两边线各1.5〜2.0m. ⑷.跨越架与带电体之间的最小平安距离在考虑施工最大风偏后,不得小于下表规定：⑸.高空作业时与带电体的最小平安距离见下表:3.对于重要及特殊的跨越架,应提前对现场平、断面进行测量,为跨越架的选择提供依据.跨越架的材质、型式、高度、宽度、跨距、拉线设置、封顶等必须满足相关规定和技术要求.4.跨越架型式选择：（1）. 380V以下电力线、弱电线路和乡村公路时采用单排双侧跨越架.⑵.跨越重要公路、铁路及10kV电力线时应采用双排双侧跨越架.5.主杆与主杆和横杆与横杆间搭接长度不得小于2m；如果稍径小于50mnW,搭接长度应不小于2.5m.6.跨越重要公路及10kV、35kV电力线时,必须进行封顶,可用竹木配合棕绳或用绝缘网进行封顶.7 .跨越架搭设平安要求：⑴.各种类别的跨越架的主杆、横杆的间距不得大于下表的规定值:跨越物类别 主杆〔m>大横杆〔m 〕小横杆〔m 〕钢管 2.0 1.2 1.5 木杆 1.5 1.2 1.0 竹竿1.51.20.75⑵.跨越架的型式应根据跨越物的大小和重要程度确定. 重要的跨越架及高度超过15m 的, 应由工程承包单位技术部门提出方案,按规定程序报审批准后实施. ⑶.跨越架搭设完成后,必须在显著位置悬挂醒目的警告标志. ⑷.强风、暴雨过后应对跨越架进行全面检查,确认合格方可使用.⑸.搭设或撤除跨越架应设平安监护人.撤除应自上而下逐根进行,架材应传递,严禁抛 扔；严禁上下同时进行撤除作业或将跨越架整体推倒进行撤除.二、跨越架搭设工艺流程图为了使导线不受损伤,不影响被跨物的平安运行,放线前应在这些交叉跨越处搭设跨 越架,使导线平安顺利通过.搭设跨越架的方法有；一般搭设、不停电搭设及高空渡线.1、编制及脚底人员为技术部人员 、施工人员为跨越架搭设施工队、监控、验收人员为工程部质安及技术人员.说明: 234否、审核批准人员为工程部总工.四、施工技术要点1、跨越架的中央应在线路中央线上,宽度应超出所施放线路的两边各加2米；2、本次施工跨越架的宽度为15米；架顶的高度高于被跨10kV电力线路顶端1米；3、架顶两侧装设外伸羊角,预防线路在施放过程中导、地线弹落到带电的10kV电力线路上；4、跨越架高于5米以上时,应多层交叉加固,对有强风的天气还应加装防风拉线；5、跨越架的拉线和地面上部及封顶局部,应悬挂醒目的警告标志牌；6、跨越架应经验收合格,每次使用前检查合格前方可使用.五、施工方法一〕施工准备1.技术准备：观察现场测定跨越物与新架线路的夹角,计算跨越架的宽度,并估算所需钢管或杉木杆的数量,编制跨越架搭设方案,经现场工程总工程师审批后,向施工人员进行技术交底.2.人员组织准备：拟定现场负责人,搭设时应有人监督,对不停电搭设的跨越架平安员应现场监督,根据工程量的大小确定民技工人数.3,施工工器具及材料准备：钢管或杉木杆、铁丝、大锤、角桩、登门平安带、钢卷尺等.二〕跨越架搭设A、一般跨越架的搭设搭设一般跨越架适用跨越铁路、公路、通讯、播送及35kV以下停电线路,跨越架有单侧型及双侧型两种.1.材料的选用：对停电的电力线路宜采用杉木杆,铁丝进行绑扎,搭设跨越架；对跨越铁路、公路、播送通讯线既可采用钢管也可采用杉木杆搭设.2.搭设的要求：a、立柱间距离一般为1.5米左右,横杆上下距离一般在1.0米左右,以便上下攀登为宜.b、立柱及支撑杆应埋入土内不少于0.5米.c、一般跨越架上部不用封顶,比拟重要的跨越需要封顶时一般采用斜向或交叉封.3.跨越架的尺寸及距离跨越物的水平距离：a、跨越架的宽度：如施工线路与被跨越物垂直交叉时,跨越架的宽度应比施工线路各宽步骤1…… /\固定支撑杆或拉线' ' J %1*—■•一'地桩埋¥S 1m步骤2£.6m ■低压线路二,•、二.. 地桩""-f、j""r j" j出1.5米,跨越架的中央应在施工线路的中央线上,如施工线路与被跨越物不垂直交叉时, 可按下式计算跨越架的宽度：/〔e+3〕/sin 8,其中/为跨越架的宽度〔米〕,e为施工线路两边线的距离〔米〕,8为跨越物与被跨越物间的交叉角.b、跨越架的高度：跨越铁路时应比铁轨面高6.5米,跨越公路时应比公路面高5.5米.跨越低压配电线路和通讯线路时应比其高1米.c、跨越架与被跨越物之间的最小水平距离,应不小于跨铁路中央3米,公路路边通讯线路及低压线路为0.6米.4、跨越架的搭设,应由下而上,撤除时应由上而下,用专人送杆或接杆,不准直接往下扔,杆上作业人员系平安带,对跨越架特别是单面的应加设斜撑或拉线,予以补强.一般跨越架搭设示意图B、不停电搭设跨越架必须具备以下条件：1、确认被跨线路名称和具体杆号位置,经运行单位许可并办理有关工作手续,退出相关线路重合闸；2、带电跨越架的材料应使用巩固无伤、相对较直、枯燥的木杆、竹竿或绝缘绳索,禁止使用金属管；且应具有能够承受跨越物重量的水平；3、在无强风、大雾及雨的天气下进行；4、设专人监护,保证人及所持材料、工具与带电体的平安距离10kV> 0.7米；5、跨越架与被跨10kV电力线路应不小于1米的平安距离,否那么应停电搭设.不停电搭设跨越架,大多用于35kV以下的带电线路,用的最多的是10kV线路,不停电搭设跨越架是一种带电作业,因而要注意施工平安,跨越架的搭设或撤除应在良好的大气下进行,应用坚实而枯燥的杉木杆搭设.先在被跨越的线路两侧分别立两排竖杆,埋深不小于1.5米,并打临时拉线,以限制杆不向带电侧倒.带电跨越架的封顶要注意平安,一般采用比跨越架宽度长出版界米的杉木杆封顶,或在两侧架上部绑成人字型撑杆向内上方撑住,冉于其上横绑木杆.搭设好的跨越架,应检查证实各部牢固可靠,可展放导地线,跨越架的撤除必须由按层拆下来,两人一组在架上作业,要互相配合好.撤除的杉木杆不准往下扔,应用麻绳往下放,在撤除拉线或支撑时,应考虑架子有没有倾倒的可能.必要时可再加临时拉线或支撑.C、展放导地线及光缆：对于35kV及以上线路在不能停电的情况下,搭设跨越架是困难的,可采用高空展放导地线的方法跨越,这种施工方法要求很高,应由经过专门的高压带电作业练习人员施工, 并要特别注意平安,它是在跨越挡两侧杆塔〔或另外组立或辅助杆〕上张挂承力绝缘纯, 在承力绝缘绳上挂有双轮滑车用引绳将地线穿过滑车,沿承力绳展放,并紧线挂线于两侧杆塔上,再用架空地线作承力绳展放导线后紧线挂线.1、承力绝缘绳的张挂：承力绝缘纯采用力23~30mm勺蚕丝纯,具有良好的绝缘性能及机械强度.张挂承力绝缘绳时先将绝缘引线射过被跨越线路,再用绝缘引线将承力绝缘绳带过跨越线路,把承力绝缘绳张挂在施工线路塔式辅助杆上.对于挡距小的跨越,可以把承力绝缘绳直接挂在两侧杆塔的地线最高悬挂点之间,如跨越档距离较大,那么在带电线路的一侧或两侧另立辅助杆,把承力绝缘绳挂在辅助杆上,此辅助杆的高度要保证地线在带电线路上空渡过,有足够的平安距离.2、用承力绝缘绳展放架空地线：在已紧挂的承力绝缘绳上,挂一列双轮滑车〔上、下轮的双轮滑车〕,此双轮滑车用绝缘纯用着,每间隔约15~20米一个滑车,可以在两侧杆塔上展开和收集.另用绝缘绳把地线穿过两轮滑车的下轮,在带电线路上将地线展开.展放地线后立即紧线,挂线于两侧杆塔上,然后收滑车组,如有第二根地线可把承力绝缘绳移至另一侧地线悬挂点,展放第二根地线,或利用已紧挂好的地线,作为承力绝缘纯展放第二根地线并紧挂.如用辅助杆在地线紧挂后,就可撤除.3、用架空地线展放导线：在已紧挂的架空地线上,挂一列由上下轮的滑车、垂直固定绳和放导线滑车组成的滑车组,双轮滑车上挂在地线上,下系一长约10米的绝缘纯,绳下系放线滑车.这样的滑车组每隔约20米一组,使用组数的多少应根据与被跨越线路的交叉宽度而定,每组之间用绝缘绳连结并可以收放.导线只用绝缘绳牵引通过放线滑车,悬吊于架空地线下展放, 跨越过带电线路.导线展放后,应立即紧线挂线.收回滑车至一侧杆塔,进行另一根导线的展放.4、施工要求：a〕绝缘绳和牵引绝缘纯要有一定的电气绝缘性能和机械强度；b〕所使用的滑车要有一定的机械强度,重量轻,滑车支架要旁开门及确可靠、操作简单的闭锁装置.5、高空渡线考前须知：a〕要高度注意平安,在平安技术上采取周密的举措.高空渡线应由专业班组承当.工作人员必须经过专业培训,除熟悉线路施工外,并具有一定的电气知识和操作水平.b〕展放的导地线与被跨越的带电线路的平安距离应符合有关规程,并应有一定的弛度.c〕带电线路上采用自动重合闸时,在施工其间应与撤除.假设线路开关动作,不得强行送电d〕紧线时,导地线都带有双轮滑车、放线滑车以及绝缘绳等,所以在观测驰度时应考虑增加了这些附加荷载后的弛度进行划印.6、不停电跨越架放线作业考前须知1〕、保证通信畅通,信号明确；2〕、在无强风、大雾及雨的天气下进行3〕、设专职人员监护、预防操作人员误碰带电线路；4〕、被跨越的带电线路在施工期间,其自动重合闸装置必需退出运行,发生故障时严禁强行送电；5〕、跨越不停电线路时,两侧杆塔的放线滑车应可靠接地；6〕、跨越不停电线路时,作业人员不得在跨越架内那么攀登作业,并严禁从封顶架上通过；7〕、导、地和光缆线在通过跨越架时,应用绝缘绳索作引纯；引渡或牵引过程中,架上不得有人. 带电搭设跨越架步骤1带电搭设跨越架步骤2带电搭设跨越架步骤3停电搭设跨越架施放线示意图架顶禁止人员通。
110kV 输变电工程一般抹灰作业指导书XXXXX 施工项目部 二○一四年九月110kV 输变电工程铁路、10kV 贯通线 跨越施工方案批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日目录一、编写依据 (3)二、工程概况.......................... 错误!未定义书签。
三、组织机构.......................... 错误!未定义书签。
四、施工流程.......................... 错误!未定义书签。
五、安全组织机构及安全措施 ............ 错误!未定义书签。
六、职业健康安全及文明施工措施 ........ 错误!未定义书签。
七、应急预案.......................... 错误!未定义书签。
八、应急抢救措施...................... 错误!未定义书签。
110kV输变电工程铁路、10kV贯通线跨越施工方案一、编制依据1.《铁路技术管理规程》2.《铁路线路设备修理规则》3.《铁路工务安全规则》4。
《营业线施工安全管理办法》（铁运〔2012〕280号）5。
《青藏铁路公司营业线施工安全管理办法实施细则》（青藏铁总〔2014〕131号)6。
设计文件（设计编号62—S559S-D03—01）7。
《110kV及以下架空送电线路设计技术规范》（DL/T5092—1999）；8。
《110kV及以下架空电力线路施工及验收规范（GB50233-2005）》9.《架空送电线路杆塔结构设计技术规定》(DL/T5154-2002）；10.《电力建设安全规程第2部分：架空电力线路》（DL5009.2-2004）11。
《跨越电力线路架线施工规程（DL5106—199）》12。
xxxx变电站220kV线路新建工程跨越110kV线路特殊施工跨越组织方案电力建设工程公司二0－三年七月批准：审核：编写：目录一、编制依据 (1)二、概况简介 (1)三、现场查勘 (2)四、施工方法的选择 (2)五、跨越施工方案 (3)六、跨越电力线架线施工 (6)七、组织措施 (7)八、安全措施 (8)九、施工危险点分析及预防 (11)十、环境保护措施 (13)十一、施工时间初步安排 (14)十二、强制性条文规定 (14)附图跨越网施工布置图 (14)一、编制依据1.1《 110～500kV架空送电线路施工及验收规范》（GB50233－2005）；1.2《110～500kV架空电力线路工程施工质量及评定规程》（DL/T5168－2002）;1.3《国家电网公司输变电工程安全文明施工标准化工作规定》(155083.1300-2006);1.4《国家电网公司安全工器具管理规定》(155083.1282-2006);1.5《国家电网公司安全生产规程规定》(155083.941-2003);1.6《防止电力生产人身安全事故六项重点安全措施》(155083.1362-2006)；1.7《电力建设安全工作规程第2部分：架空电力线路》（DL 5009·2－2004）；1.8《国家电网公司电力建设安全健康与环境管理工作规定》(155083.1162-2005)；1.9《国家电网公司输变电工程施工危险点辨识及预控措施》(155083.1304-2005)；1.10《中华人民共和国工程建设标准强制性条文电力工程部分》(2006年版)；1.11《国家电网公司电力安全工作规程（线路部分）》（国家电网安监[2009]664号）。
二、跨越概况简介1、本工程N10-N11跨越110kV资白线110kV马资线5#-6#，跨越点塔型分别为N10：2C3-ZBC3-45.2；N11：ZC3-JC2-28.2；其中N10为直线塔，N11为转角塔，跨越点档距249米。
五、封网施工5.1 封网施工工艺流程5.2跨越封网相关图示5.2.1跨越封网侧面示意图六、组织措施（一）、施工现场管理组织机构项目经理：项目副经理：项目总工：专职安全员：质量专责：技术专责：停送电联人现场工作负责人：（二）职责与分工（三）劳动组织七、技术措施（一）跨越方案本次跨越由于电力线路距铁塔较近，经过现场勘查决定利用用Ф22迪尼玛绳做承力索，用Ф11绝缘绳做封网绳，在跨越档新建110kV线路左或右侧利用新建塔及塔进行封网。
封网采用3根承力索，承力索对抱杆连接5t手板葫芦及5t地锚（5t手板葫芦用于收紧承力索及随时调整承力索的弧垂，以保证封网绳距离被跨带电线路地线的安全距离；在新建塔中间一根承力索直接锚固在塔身平口主材上，其余两根通过横担两侧挂点部位各悬挂一根Ф21.5的钢丝绳套及8t起重滑车，左右承力索穿过滑车直接锚固到地面与5t地锚连接，并在垂直线路两侧设置拉线将4根悬挂绳套拉开距离绝缘子悬挂点1.5m收紧，保证跨越封网的跨度。
（二）技术准备工作1.在施工前用经纬仪找到线路中心线，将仪器支于线路中心线上，在新建110kV 线路两侧地面用木桩标记线路中心线位置，以110kV线路两侧中心线左右分别向两边封网10m，并按照方案定出封网边沿、承力索拉线坑及侧面拉线坑位置。
2.将跨越封网所需材料运至施工现场，现场进行数量清点及外观检查。
3.将跨越封网所有拉线地锚埋设好（埋设深度参照附件中计算结果）。
（三）承力索展放1开始施工2、将承力索及Ф14的迪尼玛循环绳一端通过滑车与地锚连接，另一端放至110kV 线路下方。
3、用无人机将绝缘小绳带过被跨线路。
4、小绳一端与承力绳及循环绳连接。
用小绳将承力绳牵过被跨线路。
将承力索与地锚相连并用5t手板葫芦收紧承力索。
用同样的方法展放其他3根承力索。
5、用手板葫芦将承力索调整到合适高度，使封网弧垂距被跨电力线地线大于5m。
将承力绳固定在地锚上完成跨越架封网。
（三）封网1、全部的承力索展放完毕，并调整到规定弧垂时，然后进行封网工作。
1 总则110KV彩互Ⅰ回π接金园开关站线路工程，彩隆变电站～金园开关站110KV线路跨越110KV彩互Ⅱ回线路G105～G106。
金园开关站～互助变电站110KV线路跨越110KV彩互Ⅱ回线路G106～G107。
为确保跨越施工质量，控制和消除不安全隐患，避免各类事故发生，特制定本措施，各施工队必须严格执行。
2 跨越施工防范重点2.1 安全防范重点2.1.1防高处坠落、防触电事故。
2.2 质量防范重点2.2.1 防越线架倒塌、防越线架损伤导、地线。
3 跨越施工领导小组成员及联系方式项目部按照跨越施工要求，成立了跨越施工领导小组。
成员构成如下：组长：电话：副组长：电话：组员：电话：4 跨越施工职责4.1 组长全面落实公司安全、质量的方针和目标，促使职工增强对跨越施工的安质量意识，对跨越施工编制的“三措”进行认真审核；深入施工现场了解跨越施工存在的问题，对小组成员发现的问题进行按理环节的调整，并负责监督整改。
4.2 副组长具体负责跨越施工期间的工作，常驻施工现场检查安全、质量情况，协调、解决跨越施工期间发生的各种问题。
4.3 组员4.3.1管理岗位人员应根据工程特点编制针对性强的跨越施工“三措”，制定内容详尽的跨越施工方法，负责跨越施工所需的工器具及材料的落实。
检查购置的物品是否符合相应质量标准和要求。
4.3.2施工岗位人员应做好现场工作，并进行记录。
严格执行跨越施工“三措”，即《跨越施工组织措施》、《跨越施工技术措施》和《跨越施工安全保障措施》。
5 跨越施工准备5.1编制跨越施工组织措施、施工技术措施和施工安全保障措施，提供跨越施工的各种工器具。
5.2作业时邀请运行单位相关人员到现场协助施工，确保跨越施工质量、安全。
5.4组织施工人员学习跨越施工的有关规范、规定和跨越施工技术方法，进行跨越施工的安全教育，提高职工跨越施工质量和安全意识。
5.5对施工所配置的各种工器具进行相应的检查和检验。
5.6各岗位人员必须按工作票中的分工到岗到位，完成各自安排的工作量。
输电线路连续跨越110kV线路索道封网施工方法【摘要】输电线路施工中，由于被跨越线路电压等级高，停电难度大，再加上政策协调难度大，常规跨越架施工很难适应施工需要，在施工中采用不停电索道封网跨越施工方式取得较好的效果。
文章针对采用迪尼玛绳作为索道承力绳进行封网跨越施工的方法和步骤进行介绍，为特殊条件下进行跨越施工提供相关的经验。
【关键词】索道封网跨越施工Abstract: Transmission line construction, due to being across the high voltage power lines, difficulty coupled with the policy coordination difficult, conventional crossing frame construction is difficult to adapt to the needs of construction, in the construction of power net span cableway construction method achieved better effect. This paper uses the rope as a tramway bearing rope net span construction methods and steps are introduced, as the special conditions for spanning construction related experience.Keywords:Cable Net Span Construction一、工程项目跨越概况吐鲁番-巴音郭楞750kV输电线路工程I标段架线施工时跨越多条高电压等级带电线路，其中跨越110kV线路11次，跨越220kV线路7次，放线施工时正值高温季节，处于用电负荷的高峰期，加上新疆吐鲁番地区110kV、220kV都是主网结构，电网结构单薄，施工时停电难度非常大，造成大部分被跨线路都按带电跨越进行，针对多处跨越带电线路的实际情况,项目部在本线路多处采用迪尼玛索道封网跨越方案，在本工程跨越施工中取得了较好的效果。
宁乡双凫铺风电场110千伏送出线路工程放紧线跨越封网施工方案宁乡双凫铺风电场110千伏送电工程施工项目部二○二一年十一月·批准：年月日安全审核：年月日技术审核：年月日编制：年月日目录第一章工程概况 (1)一、编制依据 (1)二、工程概况 (1)三、施工组织机构 (8)第二章技术措施 (10)一、跨越技术措施表 (10)二、重要跨越技术措施 (11)三、拆除跨越架 (11)第三章安全措施 (15)第四章环境保护及文明施工措施 (19)一、文明施工措施 (19)二、环境保护措施 (19)第五章应急措施 (20)一、总则 (20)二、项目部应急领导小组和职责 (20)三、应急人员职责 (20)四、应急小组成员主要职责 (20)五、应急小组成员职责 (20)第六章应急处置程序 (25)第一章工程概况一、编制依据1、设计施工图纸和文件2、《110kV～750kV架空输电线路施工质量检验及评定规程》DLT 5168-20163 、《架空送电线路导地线液压施工工艺规程（DL/T5285—2013）》4、《110kV～750kV架空输电线路施工及验收规范》GB 50233-20146、《电力建设安全工作规程第二部分：架空电力线路》（DL 5009.2-2014）7、《电力建设工程施工技术管理导则》8、《标准化施工作业手册（送电工程分册）》9、本公司的质量管理体系、职业健康安全管理体系及环保体系文件10、《电力建设安全文明施工管理规定（线路篇）》11、《国家电网公司输变电工程标准工艺（施工工艺示范手册）》12、《国家电网公司输变电工程典型施工方法（第一辑）》13、《电力光纤通信工程验收规范》（ DL/T 5344-2018）14、《输电线路工程无跨越架跨越架线技术》DL/T 53011、为规范宁乡双凫铺风电场110kV送出线路工程导、地线及光缆展放施工作业，强调施工过程管控，使本次导地线展放施工满足架空输电线路施工及验收规范要求，确保工程施工安全，特编制本施工方案。
110kV送出线路工程悬索封网跨越110kV线路施工方案*****工程公司2021年02月签审页批准：年月日审核：年月日审核：年月日编写：年月日一、编制依据1二、工程概况1三、跨越概况1四、施工组织措施2五、施工技术措施3六、施工步骤及方法6七、施工现场布置图13八、主要工器具材料配置15九、施工质量控制及验收标准15十、应急预案18一、编制依据1.1《跨越电力线路架线施工规程》（DL5106-1999）1.2《国家电网公司基建安全管理规定》（基建〔2011〕1753号）1.3《电力建设安全工作规程（架空送电线路部分）》L5009.2-2004）1.4《电力建设安全工作规程第2部分：电力线路》DL5009.2-20131.5《110kV〜750KV架空输电线路施工及验收规范》GB50233—20141.6《国家电网公司输变电工程典型施工方法》1.7《架空送电线路跨越放线施工工艺设计手册》1.8设计提供的本工程施工图纸二、工程概况2.1本工程为三峡新能源淳化农光互补竞价光伏项目110kV送出线路工程，线路沿永久方案路径架设至110kV淳寺线94#-95#交汇处，与其架空搭接。
线路全线新建单回架空线路总长4.146km,导线采用JL/G1A-300/40钢芯铝绞线，地线采用一根GJ-80镀锌钢绞线，另一根采用48芯OPGW光缆。
共计使用25基杆塔。
2.2架线施工范围：本次导地线放线跨越段为#05〜#06塔，放线段长度为145m。
三相导线采用JL/G1A-300/40钢芯铝绞线,地线采用一根GJ-80镀锌钢绞线，另一根采用48芯OPGW光缆张力场设置在#06，牵引场设置在#5。
2.3本工程#05〜#06档在架线时跨越中略风电送出线路110kV和土线#04至#05,根据跨越点实际情况，利用跨越档距两边的新建杆塔作支承体搭设悬索架空网进行跨越110kV和土线架线施工。
为使本次跨越施工的安全畅通和保证架线施工安全,特编制本跨越施工方案。
三、跨越概况1.1跨越情况如表3-1所示。
表3-1跨越情况表3.2跨越情况平断面简图交叉跨越点现场平面图四、施工组织措施4.1施工组织结构1、施工项目部人员组成；（1）项目经理：（2）项目总工兼技术员：（3）项目安全员：（4）项目质检员：（5）材料员：4.2、施工队人员组成：（1）工作负责人：（2）技术负责人：（3）安全负责人：（4）施工力量配备;高空人员：6名、普工：14名.职责：工作负责人：***负责组织、指挥工作班人员安全开展各项工作，完成本工程项目。
技术负责人：***负责对本项工作提出技术方案并协助工作负责人解决技术问题。
安全负责人：***负责对现场的安全情况进行监督，及时制止违反安规等规章制度的行为和现象。
施工班人员：服从工作负责人的指挥，按照施工工艺标准按时完成工作负责人所安排的工作。
4.3施工组织分工跨越110kV放线期间人员安排：05#紧线塔：负责人：xxx安全员：xxx液压机：xxx绞磨机：xxx高空：xxx辅助工：xxx工作内容：放紧新建05#至07#段架空线。
06#直线塔：高空配合人员：xxx07#后围塔：负责人：xxx安全员：xxx牵引机：xxx液压机：xxx高空：xxx辅助工：xxx工作内容：放紧新建05#至07#段架空线。
4.4施工进度计划4.3.1计划施工时间：2021年03月09日至2021年03月12日，共4天。
4.3.2计划安排表表3-1计划安排表五、施工技术措施5.1保证安全的技术措施5.1.1悬索架空网搭设的实际高度必须考虑封网有弛度后封顶网最低点与被跨线路满足下表安全距离。
5.1.2在带电体附近搭设跨越架，必须交代最小安全距离，并指定专人负责安全监护。
5.1.3悬索封顶网的初级导引绳升空后，放可恢复交通正常运行。
5.1.4悬索封顶网导引绳的各级绳索跨越过带电线路上方后，绳索的两端必须设置二道保险。
5.1.5在悬索封顶网封网后，方可进行展放导地线初级引绳及各级绳索的倒换。
5.1.6施工人员进入本工程作业现场前应对作业所用机械、工器具、安全工器具进行安全检验，严禁把不合格的工器具及超过检验周期的工器具带进施工现场。
5.1.7施工人员杜绝带病作业，进入本工程施工作业现场应正确佩戴安全帽，穿工作服、绝缘鞋，严禁不按规定着装和佩带安全帽进行作业。
5.1.8放线时应在放线挡两侧杆塔设置可靠的临时拉线。
5.1.9放、撤和紧线工作应有专人统一指挥，统一信号，并保证放线期间通信信号畅通。
5.1.10非张力放线过程中应在各个杆塔位及跨越处设置护线人员，原则上每基杆塔1人，重要跨越架每处1人，护线员的职责是监视导地线不被地面硬物刮伤及压接管通过滑车情况，负责监视放线滑车转动是否灵活及有无卡阻现象，监视导地线通过跨越架有无异常，监视过往行人不得触碰导地线，负责及时准确传递线轴沿线传来的信号，并根据监视段的异常发出信号。
5.1.11在架线前，对机械操作员、液压工进行技术培训；工器具按规定选用，不得以小带大，施工人员必须严格岗位纪律，服从指挥。
5.1.12紧线施工时，工器具应符合导地线的型号、规格和所受张力要的要求，使用前应进行拉力试验，不符合要求者严禁使用。
5.1.13紧线时工作人员不得跨在导线上或站在导线内角侧，防止意外跑线时被抽击损伤。
5.1.14紧线时，除应在杆塔处监视人外，对被跨越的房屋、路口和人畜较多处均应派专人监护。
导地线被障碍物卡住时，作业人员必须站在线弯的外侧，并使用棍棒处理，不得直接用手推拉。
5.1.15挂线时，挡连接金具靠近挂线点时应停止牵引，然后作业人员方可从安全位置到挂线点操作。
挂线后应缓慢回松牵引绳，在调整拉线的同时应观察耐张金具串和杆塔的受力变形情况。
5.1.16进行带电体附近作业时，应由具有带电作业资质的人员进行现场监护。
5.1.17施工前对所使用的安全防护用具、工器具、设备必须按照方案中规定的规格型号进行使用，不得以小代大。
绝缘工具必须定期进行绝缘试验，其绝缘性能应符合下表的规定：并在每次使用前进行外观检查。
5.1.18各种绝缘绳索、封网、竹竿等使用时应处于干燥状态，不沾尘土污物。
现场应摆放在干燥的防水帆布上，不得直接放置在潮湿的地面上。
绝缘工器具的有效长度不得小于下表规定：5.1.19施工中应避免绝缘材料与地面、铁塔等磨挂。
参加跨越施工人员应熟悉施工工器具使用方法、使用范围及额定负荷，不得使用不合格的工器具。
跨越施工用绝缘绳、网，在现场应按规格、类别及用途整齐摆放在防水帆布上。
六、施工步骤及方法6.1施工工艺流程施工准备安装横梁（假横担）安装承力索安装封网装置展放多级导引绳展放牵引绳展放地线展放导线紧线及附件安装拆除跨越系统清理现场6.2施工准备6.2.1会同技术、安全部门对跨越点现场进行实地踏勘，在确定跨越方案后，由技术部门负责对跨越现场的被跨越物距离及高程进行测量，绘制平断面示意图。
6.2.2根据现场实际编写好施工方案后，由项目部与被跨线路管理单位联系，并办理相关跨越许可手续。
材料供应部门根据方案组织材料进场工作。
6.2.3技术部门负责对参加跨越施工的施工人员进行安全、技术交底。
对施工方法、工艺流程、安全环境因素进行详细的讲解,特别是安全风险及预防措施。
6.2.4技术、安全部门负责对运抵施工现场的跨越架材料按照有关规程规范的要求进行外观检查，不符合要求的严禁使用,对使用数量进行清点，及时补充。
6.2.5根据被跨越档两侧钢管塔横担长度确定封网的宽度。
悬索跨越架封网必须超出导线或者地线的2m及以上。
6.2.6在跨越档前后侧挖埋迪尼玛悬索锚固地锚，地锚埋深为不小于2m。
悬索地锚到钢管塔的水平距离必须使迪尼玛悬索拉线的对地夹角应不大于30°。
6.3临时横担的吊装6.3.1横梁吊装使用两套起吊装置（机动绞磨）同时起吊。
6.3.2横梁安装在导线放线滑车的下方，其中心与放线滑车轮槽中心的垂直距离为6m。
6.3.3吊装前，检查横梁分段联结螺栓应齐全、紧固。
采用4点起吊，起吊布置如图4所示。
新建6#杆ZG2-42 吊点绳起吊滑车起吊绳新建5#杆图4：横梁吊装示意图6.3.4起吊前如图5所示在横梁规定位置装好悬吊绳、控制绳、临时拉线及承力索支承滑车等。
图5：横梁布置示意图6.3.5横梁起吊时，利用控制绳使横梁离开塔身约0.2〜0.5m。
6.3.6当横梁吊至设计位置时，绞磨暂停牵引，收紧悬吊绳上端的尼龙绳，将悬吊绳逐一挂到横担的预定位置。
横梁与铁塔主材交叉点用钢丝绳绑扎固定。
6.3.7调整并收紧横梁临时拉线，使横梁位于横线路方向的中心线上。
图6：横梁安装后示意图6.4承载悬索安装6.4.1承托滑车安装完毕后，技术部门检查无误后，可以进行①3.5高强涤纶绳展放，用小绳带大绳方法牵引①18迪尼玛承托绳安装工作。
为确保施工安全，从迪尼玛绳承载索安装、封顶网安装，需要在做好安全警示标志措施后进行施工。
6.4.2可以利用航模飞机进行①3.5涤纶绳展放，展放前应检查引绳的外观情况。
6.4.3高空人员将①3.5涤纶绳带钢管塔横梁悬索承托滑车处，将2条①8迪尼玛引绳接上①3.5涤纶绳，采用拉线控制器对①8迪尼玛绳进行牵引张力控制，在跨越档塔位带张力牵过被跨越物上方，在牵引过程中，由专人监控各种绳索与被跨越物的高度，避免绳索与被跨越物接触。
6.4.4当中8迪尼玛引绳牵至对面钢管塔的钢横梁处时，再用①3.5涤纶绳从另一侧牵引其他的①8迪尼玛引绳。
6.4.5最终跨越档需要有10条通长的①8迪尼玛引绳，其中2条①8迪尼玛引绳用于牵引①18迪尼玛承载索，1条①8迪尼玛引绳用于牵引①18迪尼玛承托绳，2条①8迪尼玛引绳用于拉封顶网，剩余5条①8迪尼玛引绳用于牵引①16迪尼玛牵引绳并连接各项导地线展放作业。
6.4.6将4条①8迪尼玛引绳，放入跨越塔上的钢抱杆横梁的承载索滑车中。
并注意在4条①8迪尼玛引绳上预先分别套上足够数量的专用圆环扣（异型连接扣），用于连接封网绳。
6.4.7承载索滑车中的①8迪尼玛引绳与地面的①18迪尼玛承载索相连后，用机动绞磨牵引，采用拉线控制器对①18迪尼玛绳进行牵引张力控制，带张力牵引①18迪尼玛承载索。
在牵引过程中，由专人监控各种绳索与被跨越物的高度，避免绳索与被跨越物接触。
6.5封顶网安装6.5.1封顶网相关材料要提前运输到钢管塔下方待用。
6.5.2当跨越档的①18迪尼玛承载索都收紧后，即可进行封顶网的安装。
封顶网的采用专用封网绳，规格为812包套涤纶绳，封网绳每隔2米设一根，封网绳之间采用“12包套涤纶绳相连，均采用安全扣进行连接安装，网与网之间有异形连接扣。
6.5.3封网前，需要用仪器实际测量被跨越物每侧到钢管塔的距离，以及被跨越物的在跨越点的宽度，确定需要封网的长度，及需要的封顶网数量。
