课程设计论文题目：装配流水线控制的模拟

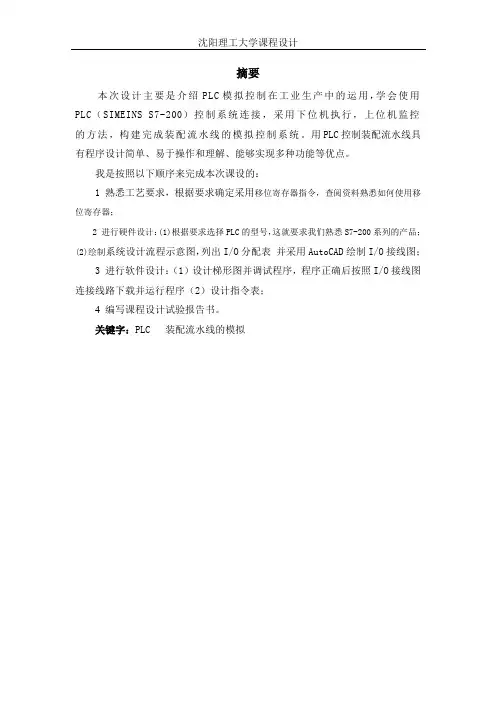

目录
一、设计内容及要求 (2)
（一）设计目的 (2)
（二）设计内容及要求 (2)
1.设计内容 (2)
2.设计要求 (2)
（三）设计原理 (2)
二、硬件设计 (3)
（一）硬件组成 (3)
（二）硬件电路图 (3)
1.接线过程 (3)
2.接线图 (3)
（三）I/O 分配表 (3)
三、软件设计 (5)
（一）软件程序 (5)
（二）PLC程序（STL语句） (9)
（三）软件流程图 (12)
四、心得体会 (13)
五、参考文献 (14)
一、设计内容及要求
（一）设计目的
1.熟悉可编程序控制器的使用方法
2.练习用电脑输入，修改和调试程序的方法
3.练习辅助继电器和定时器的使用
4.利用可编程序控制器对简单系统进行控制的过程
（二）设计内容及要求
1.设计内容
1）计算输入输出点，编写I/O对应表及内部元件使用表；
2) 编写PLC控制程序，要求可以实现手动、单周期及连续工作3种操作方式；
3）完成实验所需要的硬件接线；
4）利用实验台上的开关、按钮、小指示灯等，模拟演示其工作过程；
5）完成课程设计报告。
2.设计要求
传送带共有十六个工位，工件从1号位装入，分别在A（操作1）、B（操作2）、C （操作3）三个工位完成三种装配操作，经最后一个工位后送入仓库；其它工位均用于传送工件。
（三）设计原理
使用移位寄存器指令（SFTR、SFTL），可以大大简化程序设计。移位寄存
器指令的功能如下：若在输入端输入一连串脉冲信号，在移位脉冲作用下，脉冲信号依次移到移位寄存器的各个继电器中，并将这些继电器的状态输出。其中，每个继电器可在不同的时间内得到由输入端输入的一连串脉冲信号。
二、硬件设计
（一）硬件组成
1）PLC-1B 实验箱一只
2）采用SC-09型PLC 编程通讯转换电缆与计算机连接 3）计算机一台。 （二）硬件电路图 1.接线过程
(1)把实验箱上的PLC 输出O/0、O/1、O/2、O/3、O/4、O/5、O/6、O/7分别用实验导线与装配流水线模拟控制实验上的A 、B 、C 、D 、E 、F 、G 、N1接通，PLC 输入I/0、I/1、I/2、I/3、I/4与M1、M2、M3、M4、M5接通。
(2)把PLC 主控制器旁边24V 的输入COM 端接到此模拟实验的输入COM 端上，旁边的＋5V 端接到此模拟实验的＋5V 端，主控制器输出端所用到的输出COM 口相互并联后再接到5V 的地端。 2.接线图
图4-2装配流水线结构与接线插孔图
(三)I/O 分配表
M5
M4
M3
M2 M1 A2
A1 A5 A
A4 A3 D
E
C
B N1 +5V
G
F COM
+24V L1
开
关 流程1
流程2
流程3
表1 PLC的输入分配
输入设备
器件名称器件符号输入点
开始按钮A1/M1 I/0
停止按钮A2/M2 I/1
操作开关1 A3/M3 I/2
操作开关2 A4/M4 I/3
操作开关3 A5/M5 I/4
移位开关I/5
表2 PLC输出分配
输出设备
器件名称器件符号输出点
传送带A灯LED A O/0
传送带B灯LED B O/1
传送带C灯LED C O2
传送带D灯LED D O/3
传送带E灯LED E O/4
传送带F灯LED F O/5
传送带G灯LED G O/6
N1 L1 O/7 三、软件设计
(一)软件程序
（二）PLC程序（STL语句）
LD I0.2
R Q0.0, 8 ；系统复位
LBL 1 ；程序循环
LD I0.0 ；操作D运行1s
AN M5.0
S Q0.3, 1
TON T37, 10
LD T37 ；操作D停止
S M5.0, 1
LD T37 ；操作A自动运行2s
O Q0.0
A I0.0
AN M5.1
AN I0.2
S Q0.0, 1
R Q0.3, 1
TON T38, 20
LD T38 ；操作A停止
S M5.1, 1
LD T38 ；按下移位按钮，操作E运行O M0.3
S M0.3, 1
LD I0.1
A M0.3
O Q0.4
A I0.0
AN M5.2
AN I0.2
S Q0.4, 1
R Q0.0, 1
TON T39, 10
LD T39 ；操作E运行1s停止
S M5.2, 1
LD T39 ；操作B1s后自动运行2s
A I0.0
O Q0.1
AN M5.3
AN I0.2
S Q0.1, 1
R Q0.4, 1
TON T40, 20
R M0.3, 1
LD T40 ；操作B停止
S M5.3, 1
LD T40 ；按下移位按钮操作F运行1s O M0.4
S M0.4, 1
LD I0.1
A M0.4
O Q0.5
A I0.0
AN M5.4
AN I0.2
S Q0.5, 1
R Q0.1, 1
TON T41, 10
LD T41 ；操作F停止
S M5.4, 1
LD T41 ；操作C运行2s
A I0.0
O Q0.2
AN M5.5
AN I0.2
S Q0.2, 1
R Q0.5, 1
TON T42, 20
R M0.4, 1
LD T42 ；操作C停止
O M0.5
S M0.5, 1
S M5.5, 1
LD I0.1 ；按下移位按钮，操作G运行1s A M0.5
O Q0.6
A I0.0
AN M5.6
AN I0.2
S Q0.6, 1
R Q0.2, 1
TON T43, 10
LD T43 ；操作G停止
S M5.6, 1
LD T43 ；按下移位按钮，操作H运行2s
A I0.0
O Q0.7
AN M5.7
AN I0.2
S Q0.7, 1
R Q0.6, 1
TON T44, 20
LD T44 ；操作H停止S M5.7, 1
LD T44
R M5.0, 8 ；寄存器复位LD T44
JMP 1 ；跳至循环开始（三）软件流程图
四、心得体会
PLC课程设计是我们专业课程知识综合应用的实践训练，同时，良好的实践动手能力是我们迈向社会必不可少的一项技能。本次课程设计总共用了一周左右的时间完成。从课题的解读，源程序的编写，编译下载到不断的测试和最终的检验，以及不断的修改源程序，连接实验电路，检验程序的对错。其间学到了很多东西，综合运用本专业所学课程的理论，加深了对PLC的认识；同时，提高了自己独立思考的能力，感觉收获颇丰。现将我的几点收获总结如下：
（1）学习了更多有关于PLC及组态的相关知识
虽然我们之前有上过PLC课程，但学得不太牢固，掌握的也不是很好。刚开始确定题目时，发现已经把以前学的知识忘的差不多了，但为了此次课程设计，我又重新学习课本，或许因为是有目的地学习，我对可编程控制的有关知识理解掌握得更深入了。同时，由于阅读了较多工业设计的实例，我掌握了PLC在工业控制系统中的一些常见运用。
（2）提高了我的动手能力
平时我都是以理论学习为主，整天看课本虽然学到了不少知识，但心里一直觉得不踏实，毕竟实践才是最重要的；而这次实验在老师与同学的指导与讨论所围绕的氛围中给我提供了一个培养动手能力的绝佳的机会。
（3）我对自己的专业和自己的前途有了更深的把握
以前觉得大学期间只要基本掌握了所学的专业知识，适当应付一下实验就可以了，但在这次实验的过程中，我发现原来实验本身并不是那么枯燥乏味，只要你肯投入，勇于钻研和挑战，通过实验是能让我学到很多东西的。
在这次设计过程中，体现出自己设计能力以及综合运用知识的能力，体会了学以致用、突出自己劳动成果的喜悦心情，同时也发现自己的不足点，期待以后参与更加复杂的PLC控制实验。
由于本人的能力有限，在实验设计操作过程中难免出现纰漏，恳请老师多多指教。
五、参考文献
[1] 吴中俊,黄永红.可编程控制器原理及应用[M].北京:机械工业出版社
[2] 汪志锋.工控组态软件[M].北京:电子工业出版社
[3] 张文明,刘志军.组态软件控制技术[M].北京:北京交通大学出版社
[4] 求是科技编.PLC应用开发技术与工程实践[M].北京:人民邮电出版社
[5] 廖常初.S7-300\400PLC应用技术[M].北京:机械工业出版社
