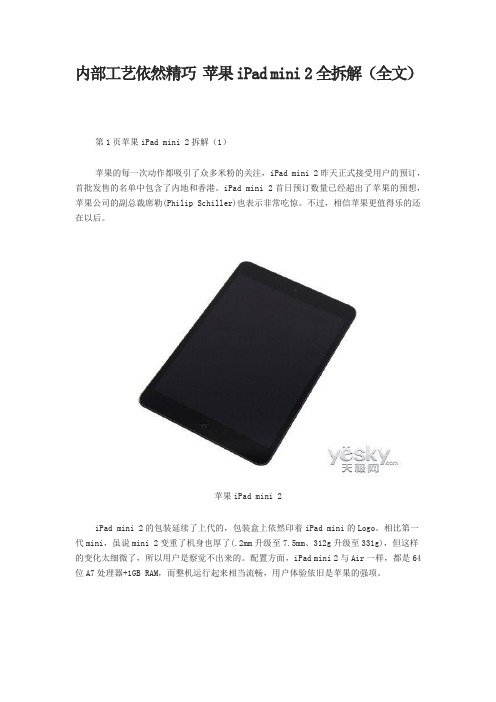

内部工艺依然精巧苹果iPad mini 2全拆解（全文）第1页苹果iPad mini 2拆解（1）苹果的每一次动作都吸引了众多米粉的关注，iPad mini 2昨天正式接受用户的预订，首批发售的名单中包含了内地和香港。
iPad mini 2首日预订数量已经超出了苹果的预想，苹果公司的副总裁席勒(Philip Schiller)也表示非常吃惊。
不过，相信苹果更值得乐的还在以后。
苹果iPad mini 2iPad mini 2的包装延续了上代的，包装盒上依然印着iPad mini的Logo。
相比第一代mini，虽说mini 2变重了机身也厚了(.2mm升级至7.5mm、312g升级至331g)，但这样的变化太细微了，所以用户是察觉不出来的。
配置方面，iPad mini 2与Air一样，都是64位A7处理器+1GB RAM，而整机运行起来相当流畅，用户体验依旧是苹果的强项。
苹果iPad mini 2iFixit是美国著名的拆解网站，以拆解时尚IT产品和提供苹果维修手册而闻名。
今日，该网站放出了对苹果iPad mini 2的拆解图片。
下面，就让我们一起看看iPad mini 2的内部构造吧。
使用吸盘和薄片比较轻松就能打开玻璃面板拆解7.9寸的屏幕，分辨率2048×15367.9寸的屏幕，分辨率2048×1536屏幕后方的屏蔽罩固定螺丝减少到了7颗，上一代iPad mini的数量为16颗拆解排线显示屏面板iPad mini所用的屏幕来自LG Display，驱动型号Parade DP675卸掉显示面板之后前面板玻璃取下Broadcom BCM5976触摸屏控制器，包括iPad Air、iPhone5和5S都使用了iPad mini 2电池苹果iPad mini 2虽然比第一段产品稍厚了一点，也是因为Retina屏幕部分的缘故，毕竟要将一块分辨率2048×1536，但尺寸仅有7.9寸的屏幕塞到iPad mini也绝非易事，但是苹果做到了。
既然新产品到了拆解专家的手上，那么接下来要发生什么事，我们也都不必再去花心思猜测了。
新款iPad是否真的1GB内存？A5X芯片到底长什么样子？提升了70%续航的电第一步：新款iPad规格-苹果定制的双核A5X处理器-9.7英寸LED背光平面切换液晶显示器（2048 x 1536分辨率）-四核PowerVR SGX MP4+-16/32/64GB闪存-背置500万像素高清摄像头第二步：拆解序言很简单，一台Wi-Fi iPad 2，一个Pro Tech Base拆解工具包，还有几瓶红牛就够了。
虽然依然持有信心。
第三步：新款iPad初印象（一）iFixit拿到了16GB的4G LTE版本新款iPad，其包装上醒目地标着：本产品不与澳大利亚的4G LTE网络兼容，而且在当地最多只能够实现3G网速。
那这款产品在澳大利亚应该叫3G版iPad 2，还是4G版iPad 3比较适当？顺便说一下，这台iPad的序列号非常独新款iPad的背部就是这个样子了，这时候你们是不是想起了iPad 2？这枚500万像素，名曰iSight的背置摄像头拥有自动对焦，面部检测，1080p高清视频录制，以及更高的视频稳定性等新功能。
相比去年那枚70万像素的摄像头得到了极大的改善。
这个屏幕是何等的精致，何等的不可思议！甚至在电源关闭时，拥有2048 x 1536分辨率的Retina显示屏仍然会亮瞎我们的双眼，你敢信吗？第五步：开始拆解通过一个空气加热器，几片弹吉它时使用的拨片（这个你又敢信？），以及塑料制的开启工具，只要几个步骤就可以解除新款iPad的面板连接了，很不可思议吧。
第六步：移除面板（一）上一步只是解除连接，现在才是正式移除工作。
所谓物有专攻，这种面板只能够通过特定的吸盘来进行移除。
现在，全球第一台通过合法途径购买，合法途径拥有，以及合法途径如果这台iPad拥有自己的意识，被人剥皮的感觉一定非常不爽。
第七步：移除面板（二）移除工作还剩下最后一步。
iPod-Touch3是继前面2款后推出的，新款设计基本和前2代基本一样，个人觉得这个是一个软肋因为有了iphone功能与thuch功能一样，但是多了打电话，我们现在看到的ipad基本就是touch的放大版，我们现在开始拆解这个小东西
准备要拆的三代touch，来张特写
使用工具，或者指甲撬开旁边
慢慢的已经可以撬开面了，其实比iphone拆解简单
我们可以看到屏幕了，由于少了iphone的听筒和麦克所以设计这里比较简单
三代touch的主板特写，右边的那个就是电池位置了
注意拆的时候需要小心这些touch的排线
iPadAir 拆解内部做工究竟如何
看完以上iPad Air 拆机组图图解之后，我们又对iPad Air 内部布局、做工、维修难度有了一个更深层次的了解，通过去内部的世界，我们可以看出，iPad Air 内部做工可谓相当紧凑，主板集成度和高、做工扎实，质量有保证。
同时我们也会看到，该平板电脑拆解很麻烦，拆解电池几乎要疯狂了，因此维修方难度也高。
iPad Air 完全拆解
iPad Air 拆解与iPhone 手机拆解类似，先从屏幕开始
iPad Air 拆解图解
由于这些缝隙处均有胶水，因此我们需要很多薄片工具来耗开
通过一番努力，终于拆开了iPad AiR 屏幕上盖
iPad Air 外框架分离
拆解内部螺丝
拆解iPad Air 内部的主板排线。
iPad2的背面特写！`iPad一代与iPad2厚度对比。
苹果对iPad2总结了6个特点，分别是“薄、轻、快、FaceTime、SmartCover、10小时续航”。
10个小时的续航与iPad一代是相同的，但是iPad2会更加轻薄，而且速度更快！背部外放喇叭特写。
iPad2的产品型号为：A1395。
iPad2背部左下侧设有外放喇叭，不过依旧是单声道，看来立体声效果只能期待今年的iPad3了...拆除外壳开始用热胶吹风机融化黏合剂：事不宜迟，下面就让我们拆除iPad2吧。
iPad2的拆解要比拆解iPad一代要困难一些。
我们先用热胶吹风机将屏幕边缘的黏合剂融化掉，然后用塑料起壳器将前面板拆卸下来...用塑料起壳器撬开面板后，前面板没有采用任何固定卡扣，只是用了大量的黏合剂来固定...拧掉周围的螺丝：正面的屏幕边缘上有些固定的螺丝，我们可以将它们轻松的拧掉...取掉螺丝之后，将屏幕翻转开来，就可以看到后面的大块锂电池了。
iPad2内部有一个3.8V，25Whr的超大容量锂电池。
相比一代的24.8Whr只有少许的提高。
在性能上提升了这么多，电量依然可以保持到10小时，所以任何提高电池性能的都要归功于软件和硬件上的优化...拆除屏幕排线、电源线：拆除屏幕电源线...继续拆掉屏幕另一侧的排线...在iPad2的下方，我们断开Dock接口的电源线和数据线，还有扬声器的电源线：我们在拆除扬声器部分的数据线...超mini主板高度集成：开始拆卸主板...上面全部被EMI屏蔽板覆盖。
去掉上面的EMI屏蔽之后，我们就可以好好看看集成在这个模块上面的芯片了，它们包括：博通BCM5973KFBGH微控制器用于触摸屏、博通BCM5974 CKFBGH库容触摸屏控制器...触控模块部分——我们要说的重头戏了，拿掉所有的EMI屏蔽材料之后，主板上的芯片就全都暴露无遗了：博通BCM5973KFBGH微控制器用于触摸屏、博通BCM5974 CKFBGH库容触摸屏控制器...这个部分是WiFi模块：这里有一个有趣的发现，那就是WiFi模块竟然藏在EMI屏蔽面板的背面，苹果难道不担心EMI屏蔽面板会影响WiFi信号吗？主板芯片特写：● 红色：苹果1GHz A5双核心处理器，总线为200MHz，搭配512MB三星生产的运行缓存；● 橙色：东芝TH58NVG7D2FLA89 16GB NAND Flash存储；● 黄色：Apple 343S0542，有点像在一代iPad发现的Dialog Semi电源管理芯片，从周边的这些电感和电容器就能看出来● 蓝色：Texas Instruments CD3240B0 11AZ4JT G1触屏线路驱动，与上面提到的Broadcom BCM5973和Broadcom BCM5974一起用于触屏上● 绿色：S6T2MLC N33C50V电源管理IC；A5处理器的生产日期在去年的1月底和2月中期，看来是到最后阶段才开始增产的。
iPad拆机图解教程投递：iFixit 发布时间：2011年03月31日点击数：1926 【字体：小大】iPad是苹果的优秀产品，其工业设计无人能及，所以要怎么拆iPad也是一门技术，这里提供的iPad拆机图解是国外专业的维修网站iFixit提供的彻底的iPad拆解过程。
而且拆机教程的最后我们附有专业的i Pad拆机视频。
相信这样你应该会深入的了解iPad的内容构造和内部元器件的构成。
近年来苹果名片式的简单包装箱内容物：主机、30pin iPod接口至USB接口转接线、10W功率USB电源适配器（Foxlink正崴制造，功率远高于USB标准的2.5W，意味着电脑USB接口若没有增强供电，可能无法给iPad充电）以及说明、保修文档。
苹果对成本的控制已经容不下一条廉价的iPod耳机。
最新的一枚苹果这样才像样嘛！iPad尺寸为242.8x189.7x13.4mm，重680g。
一体化铝制背盖第一代iPad和第一代iPod厚度比较iPad、旧款MacBook Pro和用来做反面典型的戴尔inspiron。
和往常一样，你在iPad外壳上找不到哪怕一颗螺钉。
因此拆解还是要从撬棒开始。
掀起前面板（屏幕）首先映入眼帘的就是那两块硕大的锂电池。
基本上，所谓的拆解已经结束了。
不过以上过程也需要小心，草草打开的话现在很可能已经断掉多条排线了。
iPad的正反两部分惊人的是，正面部分和背面部分的重量均为接近350g。
连这里的重量分配都是如此平衡。
前面板部分背盖部分，右上角的空白就是为WiFi+3G版本中的3G模块预留的空间。
投递：iFixit 发布时间：2011年03月31日点击数：1926 【字体：小大】断开屏幕数据线断开与电源、音量和屏幕旋转锁定按钮的连线。
主板由螺丝固定。
在如此小的距离下使用螺丝固定主板，这对于苹果来说还是第一次。
主板背面，标注由AT&S（奥地利技术及系统技术公司，欧洲最大印刷电路板制造商）制造，这在之前苹果产品的PCB上也是罕见的。
苹果新iPad真机拆解（附分解图）
今天苹果新iPad正式开售，而由于存在时差原因，澳大利亚成为了最早上市的国家，不过没有关系ifixit已经第一时间感到了那里，成功购入一台16GB 4G版的新iPad之后，他们直接在现场对其进行了真机拆解。
相比其它地方的提升来说，毫无疑问，新iPad的高分屏是最出彩，而这款屏幕到底是出自谁手，同时新iPad是否真的内置了1GB内存，以及提升了70%续航的电池究竟有多大等，带着这些疑问让我们一起来看看新iPad内部构造吧。
拆解正式开始前，让我们先来回顾下新iPad的主要配置，其机身厚度和整机重量分别为9.4mm和680g，配备的是9.7寸2048x1536分辨率屏幕（像素密度264ppi），并搭载了A5X双核处理器（内置GPU为四核）和500万像素摄像头，分为16GB、32GB和64GB三个容量。
苹果新iPad
拆解的这台为澳大利亚4G版本容量为16GB。
第六代 iPod Nano 拆解我们于2010年9月8日拆解了这款新的多点触控第六代iPod Nano。
撰写者: Brett Hartt介绍这是本周三个iPod拆卸之一：我们同样拆掉了新的iPod Touch和iPod Shuffle。
在我们的推特on twitter上留意我们最新的拆解。
如果你错过了，上周我们庆祝了一个重要的里程碑式的事件。
除了能够进行Apple产品的拆解，我们现在还有parts和大多数游戏机的维修手册！我们决定通过时间旅行，分开五个复古控制台主题庆祝。
打点“不要脸”的广告：我们通过销售iPod Nano Parts来维持我们的拆卸工作！我们还为每个iPod Nano 这一个提供免费的开源维修手册，我们正在为此努力工作。
工具:Heat Gun (1)Phillips #00 Screwdriver (1)iFixit Opening Tools (1)步骤 1 — 第六代 iPod Nano 拆解我们终于有了迎来的多点触控的iPod Nano！闪亮的新iPod Nano今天早上躺在我们家门口，我们迫不及待地看到里面有什么。
不像我们昨天拆解的第四代iPod Shuffle，iPod Nano有一个更适当大小的运输箱。
型号：A1366当iPod Nano 遇见了iPod Nano 。
尽管与其上一代保持相同的价格（8GB 和16GB 机型分别为149美元和179美元），但新iPod Nano 是笔一揽子交易。
点按式转盘，相机和视频播放的日子已经过去了。
现在是多点触摸屏幕的时代了！iPod Nano 还具有音量控制按钮和睡眠/唤醒按钮。
还有一些小的形状改变。
第五代iPod Nano 尺寸为3.6“x 1.5”x 0.24“（90.7 毫米 x 38.7 毫米 x 6.2 毫米），重1.28盎司（36.4 克）。
第六代纳米尺寸为1.48“x 1.61”x 0.35“（37.5 毫米 x 40.9 毫米 x 8.78 毫米），重0.74盎司（21.1克）。
iPod Touch 5拆解：维修难度很大继iPhone 5正式开售之后，iPod Touch 5也陆续达到提前预定过的用户手中。
按以往惯例，国外的专业拆解网站iFixit首次对Touch 5进行了拆解，为大家展示了iPod Touch 5不为人知的内部构造。
此次拆解用到的工具有电吹风、菲利普斯＃000螺丝刀、塑料开启器、手机撬棒、镊子等。
iPod touch 5配备了4寸Retina IPS显示屏，搭载双核A5处理器，支持双频802.11a/b/g/n WiFi连接和蓝牙4.0技术，后置摄像头为500万iSight摄像头，有LED闪光灯，前置摄像头为120万FaceTime摄像头，可以录制720p视频。
新款iPod touch5配备有Loop挂绳及三轴陀螺仪和加速感应器。
首先进行开箱。
iPod touch 5包装盒设计很简洁，盒子背部印有打开盒子的方法，按照步骤来即可把iPod touch 5背部的保护垫板取下外观设计出色，质感光滑，正面风格看上去非常不错机身背后有一个A1421的型号标识屏幕分辨率为1136X640、326ppi，与iPhone 5相同touch 5背面的”loop”挂绳连接器，用力按它可以弹上来有了它，可以一定程度地减少机器摔坏了iPod touch 5和iPhone 5外观对比，尺寸没有太大差距厚度上，iPod touch 5要更薄一些，相当薄啊长：4.86英寸(123.4 mm)vs. 4.87英寸(123.8 mm)宽：两者均为58.6mm，高：6.1mm VS 7.6mm，重量：88g VS 112g，按体积计算的话，iPod touch比iPhone 5小20%先用吹风机对机身进行烘烤，化开内部的粘合剂使用工具撬开前面板机身分离，中间有支架把持，机身支架和粘合剂将touch 5固定起来打开以后发现里面还有EMI(电磁干扰)防护罩阻隔卸下防护罩上的螺丝，取下防护罩打开防护罩之后，首先映入眼帘的是电池部分，据说可提供高达40小时的音乐播放能力开始进入拆卸主板工作从侧面看一下主板背面的构造由于电池的阻碍，主板现在还不能直接拆下，暂时只能拆到这儿分离天线部分，天线的位置靠近左上角，猜测是Wi-Fi天线天线上印有标签C 2712、821-1673-A将音量键、麦克风、LED闪光灯、电源键的带状缆线从后壳上拆下很容易地就可取下后置摄像头和电缆部分这种缆线的设计虽然可以降低成本，但维修时比较麻烦，其中一处损坏就需要更换整个缆线组件500万像素后置摄像头，f/2.4光圈，拥有红外线滤镜功能后置摄像头支持录制每秒30帧1080p视频支持自动对焦，配有LED闪光灯屏幕部分采用一体化的设计方式，目前这种应用较为普遍虽然苹果称iPod touch 5的屏幕与iPhone 5的屏幕规格功能相同，但是比较起来前者的设计似乎更加简单、廉价橡胶膜设计的Home键让人有点失望电池是用粘合剂进行固定的，还好拆解时比较方便touch 5的电池比iPhone 5的简单一些、也小一些电池规格为3.7V/3.8瓦时、电池容量为1030mAh电池取下以后，主板拆卸就好办多了主板与Lightning模块、耳机接口以及麦克风焊接在一起将主板卸开之后的后壳趁此机会看一下loop连接器是怎样实现的，但最终发现它只是个可以按下的螺旋设计，并无太大新意来看一下其他部件，上图为Lightning模块把左下角的Lightning连接器卸下之后，可以看到与iPhone 5相同的Apple 338S1077 Cirrus音频编解码器缆线末端即为Lightning接口iPod touch 5内部最核心部分展示（一）iPod touch 5内部最核心部分展示（二）附各模块型号作用：朱红色：A5双核处理器、512MB RAM内存，A5处理器上的标签H9TKNNN4KDBRCR 橙色：东芝THGBX2G8D4JLA01 256 Gb (32 GB) NAND闪存黄色：苹果3381064 对话框电源管理集成电路IC(与苹果338S1131相同)绿色：村田339S0171 Wi-Fi模块蓝色：博通BCM5976触摸屏控制器紫色：苹果338S1116(用途暂时不知)黑色：意法半导体低功率三轴陀螺仪(AGD3/2229/E5GEK)朱红色：德州仪器27AZ5R1触摸屏控制器橙色：意法半导体2226 DSH CKBEV黄色：NXP恩智浦半导体1608A1iPod touch 5拆解全家福拆解总结：iPod touch 5拆解工作全部结束，iFixit给touch 5的维修容易度打分为3分，iPhone 5拆机容易度为7分，上一代iPod touch 4的分数为4分（分数越到可修复性越高，10分代表最容易修复）。
