索尼笔记本电脑图文拆机详解

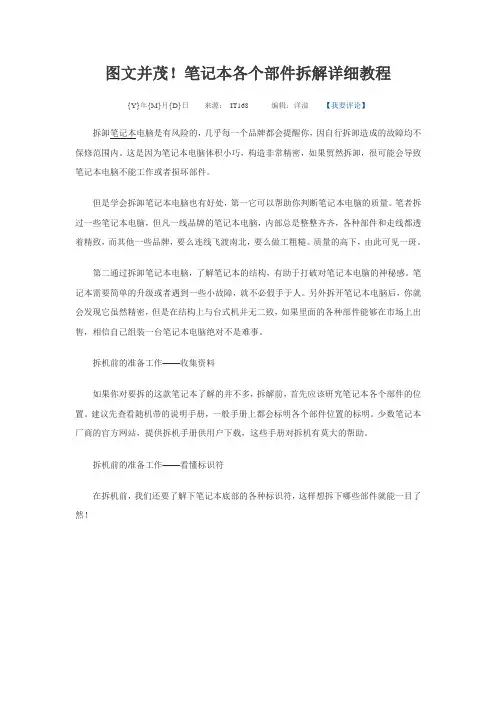

图文并茂！笔记本各个部件拆解详细教程{Y}年{M}月{D}日来源：IT168 编辑：洋溢【我要评论】拆卸笔记本电脑是有风险的，几乎每一个品牌都会提醒你，因自行拆卸造成的故障均不保修范围内。

这是因为笔记本电脑体积小巧，构造非常精密，如果贸然拆卸，很可能会导致笔记本电脑不能工作或者损坏部件。

但是学会拆卸笔记本电脑也有好处，第一它可以帮助你判断笔记本电脑的质量。

笔者拆过一些笔记本电脑，但凡一线品牌的笔记本电脑，内部总是整整齐齐，各种部件和走线都透着精致，而其他一些品牌，要么连线飞渡南北，要么做工粗糙。

质量的高下，由此可见一斑。

第二通过拆卸笔记本电脑，了解笔记本的结构，有助于打破对笔记本电脑的神秘感。

笔记本需要简单的升级或者遇到一些小故障，就不必假手于人。

另外拆开笔记本电脑后，你就会发现它虽然精密，但是在结构上与台式机并无二致，如果里面的各种部件能够在市场上出售，相信自己组装一台笔记本电脑绝对不是难事。

拆机前的准备工作——收集资料如果你对要拆的这款笔记本了解的并不多，拆解前，首先应该研究笔记本各个部件的位置。

建议先查看随机带的说明手册，一般手册上都会标明各个部件位置的标明。

少数笔记本厂商的官方网站，提供拆机手册供用户下载，这些手册对拆机有莫大的帮助。

拆机前的准备工作——看懂标识符在拆机前，我们还要了解下笔记本底部的各种标识符，这样想拆下哪些部件就能一目了然！先上一张Pavilion tx1000的底部图片作示例，点击图片查看大图只要拨动电池标识边上的卡扣，就可以拆卸电池固定光驱的螺丝，拧下后才可以拆卸光驱某些光驱是卡扣固定，只要扳动卡扣就可以拆卸光驱。

此类光驱多支持热揷拔，商用笔记本多支持此技术内存标识，通常内存插槽有两颗螺丝固定需要注意的是，不带内置无线网卡的笔记本是不会有这标示的硬盘标识某些笔记本的键盘是用螺丝固定的，需要拧下底部的螺丝才能拆卸[NextPage]笔记本电脑尽管部件繁多，但固定方式不外乎两种。

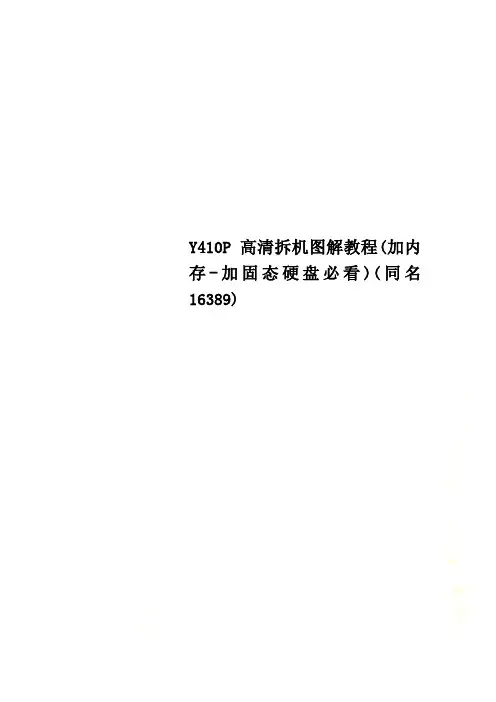

Y410P高清拆机图解教程(加内存-加固态硬盘必看)(同名16389)
废话不多话，文字都在图上，多实践自然出真知
电池拿掉，锁扣打开，见上图
跑题图片
下面我们要把光驱拆下来
上面两幅图 同时操作哦
下面我们开始拿掉后壳
这里说个重点啊：
光驱那个位置，有两个卡扣，扣盖的时候要看下是否卡到位。

另外后壳安装好后，用手掌稍微用力按压后盖，大概位置中间吧，win8标那里吧。

不放心的话，都按一遍，只到听不到卡扣入扣的咔哒一声即可。

内存插槽
NGFF固态硬盘插槽
自带机械硬盘
来点题外话，毕竟现在NGFF 固态硬盘少见，所以当下原机械硬盘位加2.5寸硬盘还是比较主流和经济实
惠的。

拧掉上图机械硬盘两颗黑色螺丝，向外拉就可以拆下机械硬盘
硬盘支架一共有4颗螺丝
最后都搞定后，把新买的固态硬盘或者机械硬盘，在或者混合硬盘插入支架，上螺丝，原步骤返回。

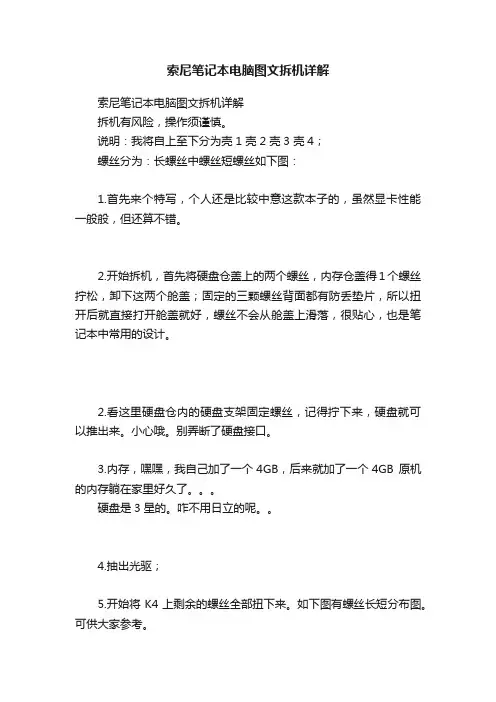

索尼笔记本电脑图文拆机详解索尼笔记本电脑图文拆机详解拆机有风险，操作须谨慎。

说明：我将自上至下分为壳1 壳2 壳3 壳4；螺丝分为：长螺丝中螺丝短螺丝如下图：1.首先来个特写，个人还是比较中意这款本子的，虽然显卡性能一般般，但还算不错。

2.开始拆机，首先将硬盘仓盖上的两个螺丝，内存仓盖得1个螺丝拧松，卸下这两个舱盖；固定的三颗螺丝背面都有防丢垫片，所以扭开后就直接打开舱盖就好，螺丝不会从舱盖上滑落，很贴心，也是笔记本中常用的设计。

2.看这里硬盘仓内的硬盘支架固定螺丝，记得拧下来，硬盘就可以推出来。

小心哦。

别弄断了硬盘接口。

3.内存，嘿嘿，我自己加了一个4GB，后来就加了一个4GB 原机的内存躺在家里好久了。

硬盘是3星的。

咋不用日立的呢。

4.抽出光驱；5.开始将K4上剩余的螺丝全部扭下来。

如下图有螺丝长短分布图。

可供大家参考。

图上硬盘，内存还在，因为我懒，没有拍拆掉硬盘和内存的照片，所以就用这一张了，大家别忘了拆掉硬盘和内存哦。

6.上图说的内存舱内的那颗中号螺丝，给他来个特写。

7.所有螺丝都拧下来。

都拧下来了，别忘了看看读卡器槽内是否有卡，如果有弹出来，别拆K4的时候弄断了。

如果没有，就可以将K4取下拉了，取得时候不要暴力拆解哦。

要温柔一点。

下图是拆掉k4后的效果8.下面告诉朋友们怎么拆散热器和风扇（请仔细看说明，全部看完后再拆千万别看了一半就拆，以免损坏散热器铜管）此款风扇和散热器，分体的。

先拆开风扇与主板的电源连接线。

但是中间用胶布连接着，我想应该是起到密封的作用吧，由于本人不是很色的将胶布死掉，所以据带着胶布将他们拆掉。

上图蓝色圈圈，是散热器的固定螺丝，都拧开吧，都带防丢垫片。

上图两个蓝色的圈圈，右下角的是一个很明显的风扇固定螺丝，而左上角的那个却被散热铜管遮盖，由于先前已经拆掉了散热铜管的固定螺丝，我是用了拐弯螺丝刀+ 微微抬起散热铜管的方法拆掉了左上角的风扇固定螺丝。

一定要对散热铜管温柔哦。

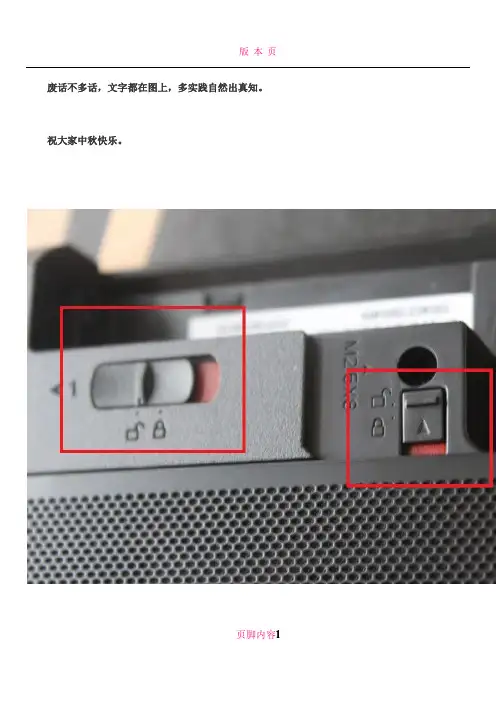

废话不多话，文字都在图上，多实践自然出真知。

祝大家中秋快乐。

页脚内容1
电池拿掉，锁扣打开，见上图
页脚内容2
页脚内容3
Y410P Y400是8颗螺丝，Y510P Y500是9颗，中间还有一颗
页脚内容4
页脚内容5
跑题图片
下面我们要把光驱拆下来
页脚内容6
页脚内容7
页脚内容8
上面两幅图同时操作哦
下面我们开始拿掉后壳
页脚内容9
页脚内容10
页脚内容11
这里说个重点啊：
光驱那个位置，有两个卡扣，扣盖的时候要看下是否卡到位。

另外后壳安装好后，用手掌稍微用力按压后盖，大概位置中间吧，win8标那里吧。

不放心的话，都按一遍，只到听不到卡扣入扣的咔哒一声即可。

页脚内容12
页脚内容13
页脚内容14
页脚内容15
内存插槽
页脚内容16
页脚内容17
NGFF固态硬盘插槽
页脚内容18
页脚内容19
自带机械硬盘
来点题外话，毕竟现在NGFF固态硬盘少见，所以当下原机械硬盘位加2.5寸硬盘还是比较主流和经济实惠的。

拧掉上图机械硬盘两颗黑色螺丝，向外拉就可以拆下机械硬盘
页脚内容20
页脚内容21
硬盘支架一共有4颗螺丝
页脚内容22
页脚内容23
页脚内容24
最后都搞定后，把新买的固态硬盘或者机械硬盘，在或者混合硬盘插入支架，上螺丝，原步骤返回
页脚内容25。

百度文库

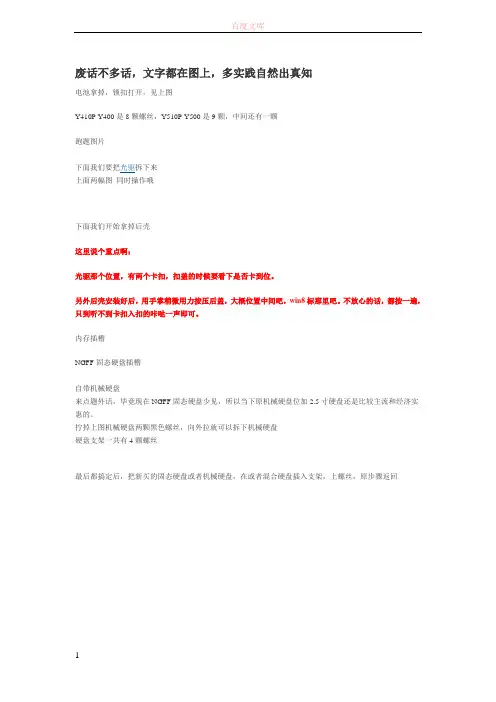

废话不多话，文字都在图上，多实践自然出真知
电池拿掉，锁扣打开，见上图
Y410P Y400是8颗螺丝，Y510P Y500是9颗，中间还有一颗
跑题图片
下面我们要把光驱拆下来
上面两幅图同时操作哦
下面我们开始拿掉后壳
这里说个重点啊：
光驱那个位置，有两个卡扣，扣盖的时候要看下是否卡到位。

另外后壳安装好后，用手掌稍微用力按压后盖，大概位置中间吧，win8标那里吧。

不放心的话，都按一遍，只到听不到卡扣入扣的咔哒一声即可。

内存插槽
NGFF固态硬盘插槽
自带机械硬盘
来点题外话，毕竟现在NGFF固态硬盘少见，所以当下原机械硬盘位加2.5寸硬盘还是比较主流和经济实惠的。

拧掉上图机械硬盘两颗黑色螺丝，向外拉就可以拆下机械硬盘
硬盘支架一共有4颗螺丝
最后都搞定后，把新买的固态硬盘或者机械硬盘，在或者混合硬盘插入支架，上螺丝，原步骤返回
1。

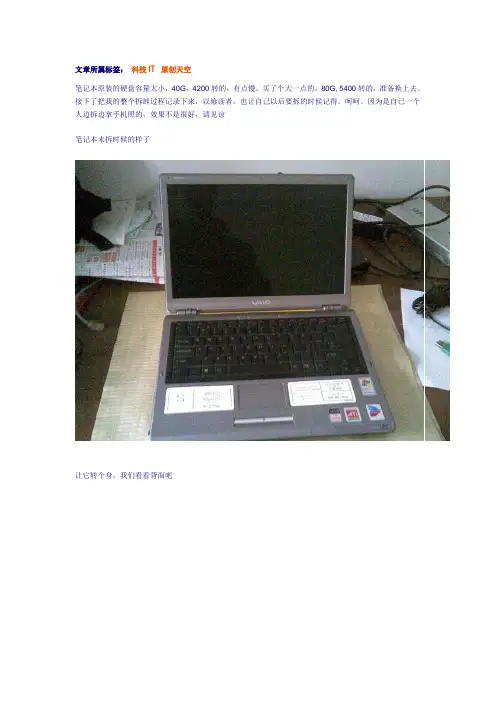

文章所属标签：科技IT原创天空笔记本原装的硬盘容量太小，40G，4200转的，有点慢。

买了个大一点的，80G, 5400转的，准备换上去。

接下了把我的整个拆卸过程记录下来，以飨读者，也让自己以后要拆的时候记得。

呵呵。

因为是自已一个人边拆边拿手机照的，效果不是很好，请见谅笔记本未拆时候的样子让它转个身，我们看看背面吧图中所示的为后盖，拧开下面的两个螺丝，打开后盖，下面是内存条，换内存条的话，只要打个这个盖子就可以换了，很简单看看打开后盖的样子的小内存，比普通的笔记本内存条要贵将近一倍，当时加内存条的时候花了1000多大洋，真是心疼取出电池，并把后面所有的螺丝拧出来。

后面的螺丝孔都有箭头指示的，很容易找背面的螺丝拧出来之后，就可以把键盘取出来了，翻过来，打开电脑可以抬上来，把它以靠身边的边缘为轴，拿起靠屏幕那边的边缘，往身边转到90度，如下图看看键盘背面它和电脑的主板有隔板隔开的，图中所示的为键盘和电脑主板的连线，这个线是可以和主板分离的接线从插槽中拨出来看看拆下键盘后的样子注意左上角的地方，那是两条扬声器的连线，要揭开前盖，需要把这两条线拨出来，下图是拨出来之后的线头和插槽有一个小小的卡。

掀前盖时候要稍稍把整个前盖往身边拉一点，然后往上揭，如下图偷窥一下里面是什么样子，哈哈上面拨的，再回头看看取下键盘后的样子，注意绿色的线头，可以直接拨的把它拨出来拨出来之后，剩下那根线，可以把前盖掀得高一点，伸手进去，直接拨掉拨掉之后，就可以把前盖整个拿掉了。

看看拿掉前盖后的庐山真面目远点看，来个全景左边是光驱右边是硬盘拨掉硬盘连线拧出螺丝，把硬盘拿出来到这一步，终于把硬盘取出来了，看看拿掉硬盘后电脑的样子看看硬盘的背面，上面是一层黑色的塑胶纸，可能是隔绝电磁用的撕下这层胶纸后的样子到这一步，目的已经达到了，整个拆卸过程也就完成了。

拧下硬盘上的螺丝，拆出固定硬盘用的铝制框架，然后换上新买的硬盘，重新装上就OK了。

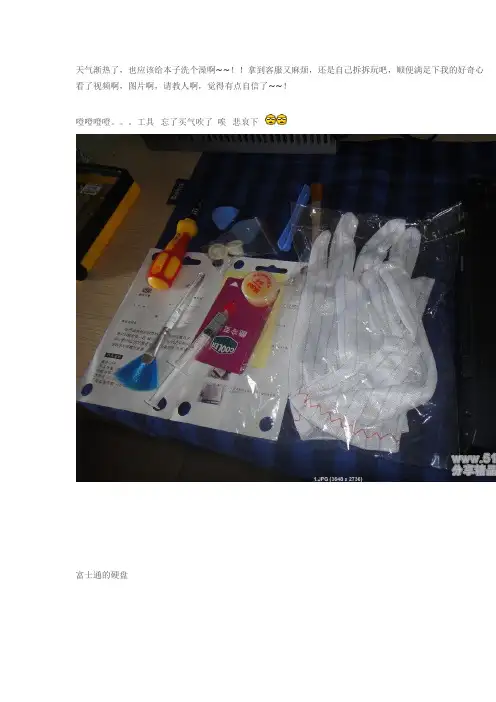

天气渐热了，也应该给本子洗个澡啊~~！！拿到客服又麻烦，还是自己拆拆玩吧，顺便满足下我的好奇心看了视频啊，图片啊，请教人啊，觉得有点自信了~~！
噔噔噔噔。

工具忘了买气吹了唉悲哀下
富士通的硬盘
先把大件拆下
螺丝一定要分好，到时候多了少了。

那是超级悲剧了
拆键盘，把画圈的地方螺丝拆下键盘就可以拿下了，键盘要向上推......
键盘排线一扣就下来了
拆掌托，这个有点难度，我的经验就是小心，小心在小心，都是卡扣的不要蛮力
用了好久时间才拆下
这里要注意下，我就是在这里找了好久才找到这个卡扣
拆扬声器，把风扇卸下了，忘了照相了
风扇，确实不少的灰
CUP，上面还有不少硅脂呢，唉~~！！败家子，给擦的干干净净的
显卡也是擦得
干干净净，我想看上面写啥了
拆风扇要把显示器拆掉，要不不好拿下了
拆这个我没找到什么窍门，硬弄下来的。

不晓得有啥窍门没有
把风扇下面弄弄干净
上油
掌托的排线插口，旁边的是猫吧
这个铜片干嘛的？？？
网卡
风扇清理好，上好油，锡纸拆和装的时候要小心别弄坏了
上硅脂
风扇的螺丝很小啊
掌托的电路板
看看多结实
装好了。

开机OK。

庆幸的是没有多出螺丝...
总的来说，拆过后风扇声音小了，温度到是没降下多少，其实本来温度就不高，只要是想拆下来看看里面，呵T410给我感觉还是很结实的，里面的镁合金用料很足的
好了，希望对论坛的朋友有帮助
鼓掌.....
PS：视频教程/v_show/id_XMTcyNTA0Mzg4.html。

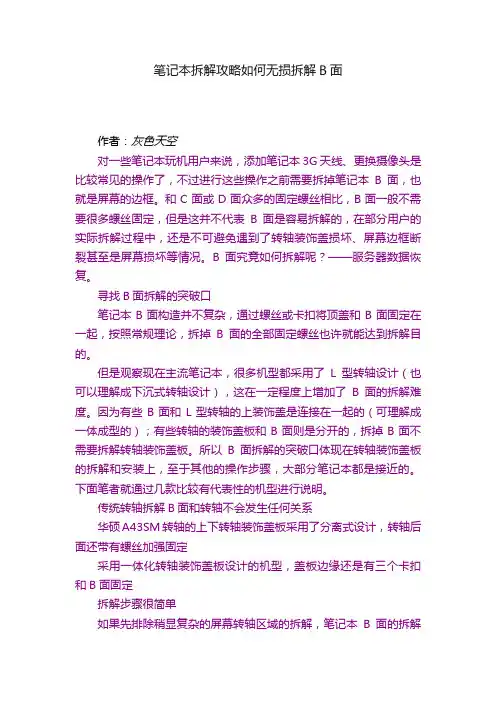

笔记本拆解攻略如何无损拆解B面作者：灰色天空对一些笔记本玩机用户来说，添加笔记本3G天线、更换摄像头是比较常见的操作了，不过进行这些操作之前需要拆掉笔记本B面，也就是屏幕的边框。

和C面或D面众多的固定螺丝相比，B面一般不需要很多螺丝固定，但是这并不代表B面是容易拆解的，在部分用户的实际拆解过程中，还是不可避免遇到了转轴装饰盖损坏、屏幕边框断裂甚至是屏幕损坏等情况。

B面究竟如何拆解呢？——服务器数据恢复。

寻找B面拆解的突破口笔记本B面构造并不复杂，通过螺丝或卡扣将顶盖和B面固定在一起，按照常规理论，拆掉B面的全部固定螺丝也许就能达到拆解目的。

但是观察现在主流笔记本，很多机型都采用了L型转轴设计（也可以理解成下沉式转轴设计），这在一定程度上增加了B面的拆解难度。

因为有些B面和L型转轴的上装饰盖是连接在一起的（可理解成一体成型的）；有些转轴的装饰盖板和B面则是分开的，拆掉B面不需要拆解转轴装饰盖板。

所以B面拆解的突破口体现在转轴装饰盖板的拆解和安装上，至于其他的操作步骤，大部分笔记本都是接近的。

下面笔者就通过几款比较有代表性的机型进行说明。

传统转轴拆解B面和转轴不会发生任何关系华硕A43SM转轴的上下转轴装饰盖板采用了分离式设计，转轴后面还带有螺丝加强固定采用一体化转轴装饰盖板设计的机型，盖板边缘还是有三个卡扣和B面固定拆解步骤很简单如果先排除稍显复杂的屏幕转轴区域的拆解，笔记本B面的拆解步骤总的可以归纳为下面几步：第一步：扣掉屏幕边框固定螺丝上的塑料或橡胶装饰块。

这些装饰块一般为圆形或者方形。

需要提醒大家的是，笔记本屏幕边框上四周设计有一些长条形的橡胶减震垫，这些减震垫的作用是隔离B面和C面，下方不会设计固定螺丝（如华硕A43SM机型，见上部分图），所以没有必要扣掉这些减震垫进行检查。

用刀片扣掉螺丝孔装饰块后，即可看到螺丝部分机型屏幕边框侧面也带有固定螺丝第三步：分离B面和顶盖。

此部分的关键操作在于转轴装饰盖的分离操作，由于稍显复杂，在后面将会对部分内容进行专门讲解。

索尼笔记本PCG-61211T电脑拆机
SONY VAIO E系列型号：PCG-61211T 笔记本用了3年了，风扇声音越来越大，拆开加油加导热硅脂除尘！
取下电池
取下硬盘
接口部分散热器用料比较差是铝质的，要是换成铜的就好了松下的风扇 CPU和散热器一块下来了！图中一字形的CUP锁扣用起子拧到开锁的位置就可以取下Cpu用酒精洗掉显卡上面的硅脂这个就是锂基脂润滑剂，比黄油高档多了无线网卡洗掉上面的硅脂加上锂基脂润滑油风扇也加上润滑油清洗掉风扇下面的灰尘涂上新的导热硅脂插上风扇插头装好后，电脑正常开机，风扇声音小多了！。

SONY-VGN-FS15C笔记本电脑拆机清理卫生
一；拆机：只需要拆开后盖、取出硬盘就可以了。

1；拆出电池。

2；拆除内存盖螺丝，拆除硬盘盖螺丝，M2X7；2个。

3；拆除硬盘固定螺丝；M2X7；4个。

拆除硬盘；向右轻轻拉出。

4；拆除后盖螺丝，M2X7；13个，M3X5；2个（左右黑色）
5；拆除左上方散热器风机罩，从下往上轻轻摇动后盖，取下来便可以看到电脑主板。

二；检查显卡/CPU 散热器接触是否良好；
1；检查显卡散热器接触面是否良好；拆下显卡散热器螺丝，M2X7；4个，取下散热器检查散热器上面的硅脂垫是否破损？添加硅脂重新安装好
2；拆下外接电源插座固定卡螺丝，外接电源插座连接线；取下散热器组件
3；检查CPU散热器接触面是否良好；拆下CPU散热器螺丝，M2X7；4个，(黑色)
4；拆除散热器风扇组件，清理风扇内部的粉尘
检查散热器上面的硅脂垫是否破损？添加硅脂重新安装好
5；清理完成，装回后盖、硬盘、内存盖螺丝，硬盘盖螺丝、电池。

**；清理前：用鲁大师硬件检测到：CPU温度常在58~65度，手感很热；还出现过报警清理后：用鲁大师硬件检测到：CPU温度常在40~45度，工作6小时后CPU温度仍在44~46度。

清理后：用鲁大师温度测试5分钟：CPU温度常在60~62度，停止测试后温度立即下降到44度。

客户拿来一台索尼pcg-51311t 笔记本，说装系统装了一半关机了，让我给他除下灰尘再给他装个系统，我就随口问了一句你自己装的系统吗，他说某某电脑店装的，我一听心都凉了，一般这只有两种情况，一是这个客户很难缠，二是被人坑了，看着这个客户我自己心里还在想是怎么回事呢，然后就听到这个客户说：他（上一个给他修电脑的）让我再换什么什么硬件我不懂，但我之前在他那里换了个硬盘，其实我电脑系统没有别的问题就是打开某些网站时就会提示证书失效什么的，他就给我说得做系统才能解决，但系统没做完就关机了，然后又让我换什么硬件我就不让他修了，我对他说其实你那个情况不用做系统就可以解决，你要是来找我一句话的事，把日期时间调正确就好了，他说：这么简单……说了很多！！
事情经过就是这样。

但这个笔记本不好拆（可能是因为我没有拆过这一款笔记本，高手就不要喷我了！），网上没有找到图解，呵呵
废话不说了，看下面索尼pcg-51311t 拆机图解
取下电池卸掉背面所有螺丝，取下内存和硬盘
拆笔记本取下键盘很重要的一步，找了很久，原来机关在这里，这一款本是先取键盘右下角
取下键盘下螺丝和线扣取下笔记本C壳
取下无线网卡和固定主板的螺丝取出主板
清理风扇和通风口
看完是不是感觉很简单，不过我还一直在想对待客户要真诚，解决问题方法要得当。

拆解duo11图文教程，更新256G SSD
拆解关键的点上次发了个帖子，拆解了一半，背板的喇叭这里的一边无法拉开，终于，今天在notebook review这个老外论坛看到了这关键一点的拆解方案，再次赞一下Sony的做工，背面喇叭格栅处根本看不去可以撕开，感觉和背板是一体的，这里格栅撕开，里面有2壳螺丝，卸完，整个背板取下，详细见图
背板螺丝全部卸下，有19颗？四个螺丝在加后面以太网插孔附近的一个螺丝
两个薄薄的黑色圆形盖下的螺丝
两个矩形形状的塑料盖下的螺丝
一个外部电池连接器的橡胶盖下的螺丝
一个在中间的线状的橡胶盖下的螺丝
两个圆形橡胶垫脚下螺丝
两个在喇叭格栅中间的小方形橡胶盖的螺丝
两个可以90度拉起，以抬高笔记本后部撑角下的螺丝
两个扬声器格栅下的螺丝
用小镊子慢慢撕下格栅后的喇叭口
螺丝都藏在下面，请不要遗漏，否则背板是打不开的
取下背板后，duo11的内脏一览无遗
焊在主板上的4g内存
宽的黄色连接带下，是sony原装的128G东芝SSD
背板拿开时请小心，有一根很细的数据线连着背板上的音量键等
小心翼翼的，在不把主板拆下的情况下，把SSD从里面慢慢抽出来
原装SSD取出，完成。

索尼vpcx116kc拆机教程
1、拆解之前拨掉电源插头和拔掉电池。

2、拆下电池盖：取电池时注意一下，电池两边可能都有卡子或螺丝固定，要松开两端或一端的卡子，松开紧固螺丝，才能取出电池，强行拉出，会损坏底壳上的卡子，电池以后就插不紧了。

3、拆下底壳几个小盖子：电池盖，内存盖，硬盘盖，有些笔记本电脑的内存盖与硬盘盖是连在一起的。

这几个盖子的螺丝都是短螺丝。

底壳四周是长螺丝。

先取下这几个盖子后，就能看见内存条、硬盘。

无线网卡，声卡的插头也在硬盘盖下面。

4、拆下内存条：内存条是在内存盖下面，两端有卡簧，松开卡簧，内存条会弹起来。

重装时，先将内存条斜方向插到卡槽中，要插到底，然后压一下内存条的两端，两边的卡簧就卡紧了内存条。

5、拆下硬盘：硬盘盖在底壳边上，打开后，硬盘与主板的连接方式是插座式，里面有一根带子将硬盘拉一下，就出来了。

重装时，先将硬盘水平放置在硬盘盒中，慢慢推入插座中，然后将硬盘尾部的两根带子拉紧，硬盘就上好了。
