2013中考复习5电路图专项训练(牛题二)shenfengchen

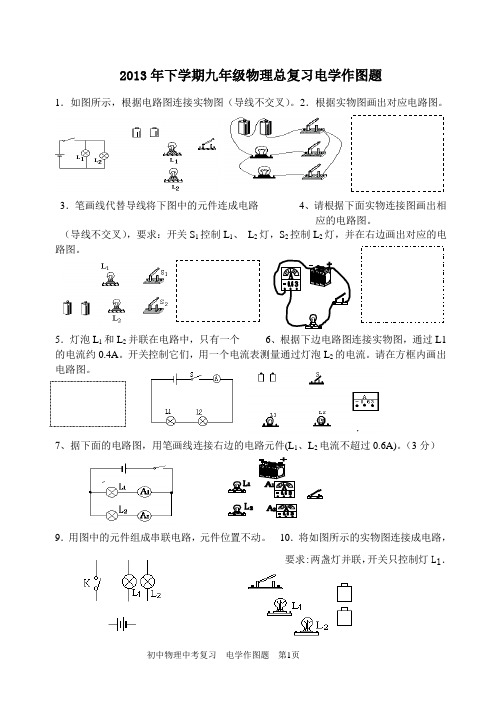

2013年下学期九年级物理总复习电学作图题1．如图所示，根据电路图连接实物图（导线不交叉）。

2．根据实物图画出对应电路图。

3．笔画线代替导线将下图中的元件连成电路4、请根据下面实物连接图画出相应的电路图。

（导线不交叉），要求：开关S1控制L1、L2灯，S2控制L2灯，并在右边画出对应的电路图。

5．灯泡L1和L2并联在电路中，只有一个6、根据下边电路图连接实物图，通过L1的电流约0.4A。

开关控制它们，用一个电流表测量通过灯泡L2的电流。

请在方框内画出电路图。

7、据下面的电路图，用笔画线连接右边的电路元件(L1、L2电流不超过0.6A)。

（3分）9．用图中的元件组成串联电路，元件位置不动。

10．将如图所示的实物图连接成电路，要求:两盏灯并联，开关只控制灯L1．图4甲图4乙11．按要求连接实物图，并画出电路图：（1）图4甲要求：L 1、L 2并联，开关S 1控制L 1，开关S 2控制L 1、L 2。

（2）图4乙要求：L 1、L 2并联，用两电流表一次就能测出通过L 1、L 2的电流及总电流12. 根据下列实物图，画出对应电路图．13、用图中的器材做“测定小灯泡的功率”的实验时，所用小灯泡的额定电压为3．8V ，电源电压是6V ．用笔画线完成实验电路的连接．并画出电路图。

14．将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒。

15、（1）如图所示，给你几种电路元件，请你在图上用铅笔画线代替导线，把元件按要求连接起来。

要求：L 1与L 2并联；滑动变阻器控制通过L 1的电流大小；滑动变阻器滑片向右滑动，L 1变亮。

（4分）（2）将图中的元件连接起来。

要求：L 1与L 2串联，电流表测L 1中的电流，电压表测L 2两端的电压，并画出相应的电路图。

（ 3分）L 1 L 2 S 1 S 2 A A + — L 1 L 2 LL16．如图94所示，1、2、3、4表示电路的4个连接点，将图中有关点连接起来，使灯Ｌ１、Ｌ２串联在电路中17．按照图95甲所示的电路图，将图95乙中的各个元件用线连接起来18．设计一个自动防盗报警电路．要求：晚间房门被打开，细导线ＡＢ被扯断，电铃发声自动报警，如图96所示．19．如图97所示电路的“○”中正确地填上电压表或电流表的符号，并标明表的正、负接线柱和开关Ｓ闭合后的电流方向．20．现有24伏的稳压电源，实际使用时需要电压在0～12伏之间连续变化．给你的器材有：1个标有0～20Ω的滑动变阻器（符号），1个阻值为20Ω的定值电阻（符号），1个阻值为40Ω的定值电阻（符号），1个24Ｖ的稳压电源，1个开关，导线若干．请选用上面的器材，在如图98所示的虚线框中设计一个电路图，使得Ａ、Ｂ两点间的电压达到上述要求．21．画线将图99中的元件连接起来，要求灯Ｌ１与灯Ｌ２串联，电压表Ｖ１测量灯Ｌ１两端的电压，电压表Ｖ２测量灯Ｌ１与灯Ｌ２串联后的总电压，画线时导线不能交叉．图94图95 图96图97 图98 图99图100 图10122．如图100所示，图中有电源线一对，拉线开关一个，螺口灯泡一个，插座一个．现要求开关控制电灯，灯与插座并联．请按要求将各元件连入电路，要符合安全用电的原则，又能够正常照明，连线不交叉23．如图101所示中给出了几种元件，在图上用连线表示导线，把电路元件连接起来，要求：（1）灯Ｌ１与灯Ｌ２并联；（2）滑动变阻器控制通过灯Ｌ２的电流大小．216．如图102所示，请将Ｍ、Ｎ与变阻器的接线柱连接，要求变阻器的滑动片Ｐ向左移动时灯Ｌ变暗．24．如图103所示的电学黑箱中有三个阻值都是10欧的电阻，它们分别与盒外的四个接线柱Ａ、Ｂ、Ｃ、Ｄ相连，测量任意两个接线柱的电阻值，发现其中有三次测量结果均为10欧，另三次测量结果均为20欧．请在黑箱中画出三个电阻的连接图．25．如图104所示的方框中是电热锅的发热装置（未画出）．它是由4段阻值相同的电热丝组成，这个发热装置的电路与方框外的电路相连接，当开关Ｓ到Ａ点时为低温，接到Ｂ点时为高温（电源电压不变），且在相同时间内，高温时产生的热量是低温时产生热量的4倍，试在方框内画出它的电路图．26．已知某电饭锅发热盘电阻Ｒ１＝60欧，保温电阻Ｒ２＝400欧．如果在图105中的框外将Ａ、Ｂ接220伏电压上，当开关Ｓ闭合时只有Ｒ１工作（煮饭）；当开关Ｓ断开时保温，Ｒ１与Ｒ２都工作．试在框内画出Ｒ１与Ｒ２的电路连接图．27．如图106所示方框中有三个完全相同的电阻，将其接到电源电压保持不变的电路中．当开关Ｓ掷于Ａ点时，电流表的示数为Ｉ１；当开关Ｓ掷于Ｂ点时，电流表的示数为Ｉ２，且Ｉ１＝2Ｉ２．请在方框内画出它的电路图．28．在设计某仪器的电路时需要一只阻值为2欧、允许电流为400毫安的电阻Ｒ，现实验室有两种规格的电阻各10只；一种是“6Ω0．24Ｗ”，可以用Ｒ１表示；另一种是“3Ω0．12Ｗ”，可以用Ｒ２表示．请你用以上规格的最少个数电阻连接起来（但要满足要求）且接在Ａ、Ｂ接线柱上（如图107所示），以代替电阻Ｒ，只需画出电路图（图中用Ｒ１或Ｒ２代表规格）图102 图103图104 图105 图106 图107。

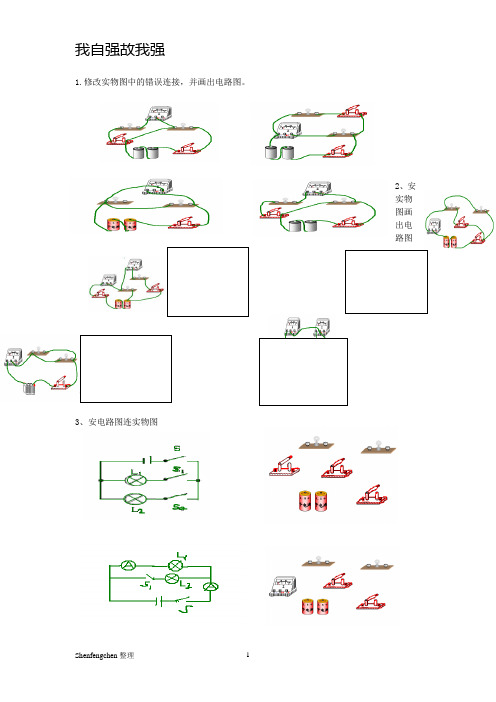

1.修改实物图中的错误连接，并画出电路图。

2、安实物图画出电路图3、安电路图连实物图4、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。

5、如图7所示，按电路图用笔画线作导线，将元件连接起来.6、如图所示，在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下，无法看到。

某同学试了一下，闭合开关时两灯泡均亮，断开开关时，两灯泡均熄灭，这两个小灯泡 究竟是串联连接，还是并联连接，请你写出判断方法。

7、用线条代替导线，将图20中的电器元件连成电路。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组8、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连 成电路，要求使开关同时控制两盏灯。

（两种方法，一种串联，一种并联，将这两种方法 均画出）第7题9、根据图(a)的电路图，在图 (b)中画出对应的实物连接图．10、根据以下实物图，在右边画出相应的电路图． 11、根据以下实物图，在右边画出相应 的电路图．12、如图所示，要求Ll 、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉， 请将图中元件连成电路．13、将以下右边电路元件按左边电路图连接成实物图． (要求导线不交叉)14、请把图中的电路元件连成电路图。

要求：S只控制L1，S2控制干路。

15、请根据下列实物连线图分别在右边的 16．请根据下列电路图连接右边的实物方框中画出电路图．电路．17．如图7-1—9所示，根据电路图把右边的实物连接起来．18．如图7-3—9所示电路中，电源由三节干电池组成，电流表示数为0.18A，L。

两端电压为2．5 V；按电路图将实物连接起来19．为了探究电流与电压的关系，小华设计了图7-5—5左所示的实验电路图．实验选用的器材如图7-5—5右所示，其中电源为2节干电池，定值电阻R=10Ω滑动变阻器标有“l0Ω 2 A”字样，则实验时电压表应选用的量程为 V，电流表应选用的量程为 A．20、小刚同学想用电流表、电压表测量一段电阻丝R的电阻，他已连接了部分电路，如图(5)所示，请你接着完成下列步骤：(1)根据第(3)问，用笔画线代替导线，将电路补画完整．(2)开关闭合前，滑动变阻器的滑片应滑至使变阻器电阻——(填“最大”、“最小”或“中间”)位置．(3)当电压表示数为3．6 V时，电流表的示数如图(5)(b)所示，这时电路中的电流是 A，电阻丝的电阻为Ω．小刚通过改变被测电阻两端的电压，共测得三组对应的电压值和电流值，最后算出电阻的平均值，这样做的目的是(4)不改变上面连好的电路，用它还可以完成的实验是：——．(5)若将上面实验中的定值电阻R换成小灯泡，在多次测电阻的过程中，发现当电压表的示数增大时，电压表与电流表示数的比值将为什么21．请你利用图(13)所示的器材，测量小灯泡灯丝的电阻．(1)把图(13)中的实物电路用笔画线代替导线连接完整．(2)请根据实物电路在虚线框内画出电路图．(3)在闭合开关前，滑动变阻器连入电路的电阻阻值应最，即滑片应位于端．22、左下图所示是手电筒的剖面图．请观察它的结构，在方框内画出与其相对应的电路图．23、用笔画线表示导线，将右下图甲中的电路连线完成．要求：灯泡Ll与L2并联；用电流表测Ll中的电流．24、教室里要安装两盏电灯，要求用一个开关控制两盏灯，请你画出电路图。

《电路图》练习题（附答案）一、单选题（每题 3 分，共 36 分）1、如图所示电路中，当开关 S 1、S 2 都闭合时，下列说法正确的是 （ ）A ．只有 L 1 发光B ．只有 L 2 发光C ．L 1 、L 2 都发光D ．L 1 、L 2 都不发光2、如图四个电路图中，与下面实物图对应的是（）3、如图所示的电路 ，下列分析正确的是 （ ）A ．若 S 1、S 2、S 3 都闭合时，则 L 1 、L 2 并联B ．若 S 1、S 2、S 3 都闭合时，则 L 1 、L 2 串联C ．S 3 断开、S 1、S 2 闭合，L 1 、L 2 并联D ．S 1 闭合、S 2、S 3 断开，L 1 、L 2 串联S 3L 1 L 2 S 1S 24、如图所示的四个电路中，开关能使 L 1 、L 2 两盏灯同时发光和熄灭的是（ ）L 1L 1L 2L 1L 1 L 2L 2L 2AB CD5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ） A ．安全用电的原则是不接触低压带电体，不靠近高压带电体 B ．只有不高于 220 V 的电压才是安全的C ．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能，下列说法中正确的是 （ ） A 、导体和绝缘体都容易导电 B 、大地、人体、油都是导体 C 、橡胶、塑料、碳都是绝缘体 D 、导体和绝缘体之间没有绝对的界限 7、图中，若 L 2 的灯丝断了，而电路其他部分完好， 则开关 S 闭合后 （ ）A ．L 1 发光，L 2 不发光B ．L 1 不发光，L 2 发光C ． L 1 和 L 2 都发光D ．L 1 和 L 2 都不发光光控 光控 声控． 8、在下图中，两灯泡组成并联的电路的电路图是（）AB C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( ) A 、家用电器不能工作 B 、家用电器的寿命会缩短 C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

此文档下载后即可编辑电路和电路图练习1．将下列元件用导线连接起来使小灯泡能够发光，并在右边方框中画出相应的电路图。

2、根据实物图，在下边方框中画出相应的电路图（1）（2）（3）3.根据电路图连接实物图4.试指出下面电路有什么错误，并改正。

5、一个开关能够控制3个灯泡，试画出连接方式。

1.按上面照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.2.根据实物连线图(图5至图9所示)画出对应的电路图3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.4.两个开关S 1和S 2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.1、根据图甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来。

（导线不能有交叉）2．按照图甲的电路图，在图乙中连接实物电路L 1L 2V L 1L 23 154．如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。

6．试设计一个电路，二个灯泡串联，用一个电流表测量通过其中一个灯泡的电流，用电压表测它两端的电压。

并画出相应的电路图。

电表的使用： 7．如图所示某同学测得电路中的电流，试分别指出在这个电路中：总电流是： ；通过灯L1的电流是： ；通过灯L2的电流是： .第2题图 图甲 图乙第7题图8．如图所示某同学测电路中的电压，试分别指出在这个电路中：总电压是：；L1两端的电压是：；L2两端的电压是：。

第8题图9．试在右面电路中的O中填入合适的电表（电流表和电压表）第9题图10. 在下图所示的电路中,若电源电压是6V，总电流为1A，L1、L2为两只相同的灯泡。

⑴请将电路中的“○”处，填上适当的电表符号，并标出电表的正、负接线柱；⑵图⑴中a表为________，b表的示数为_______。

⑶图⑵中的a表的示数为_______，b表的示数为_______，c表的示数为________。

物理九年级电学部分电路图专题练习（含答案）1．连接图中，一只灯泡的实物电路。

2．根据下面的实物电路在右边的方框内画出相应的电路图。

3．根据图的实物示意图，在右边虚线框内画出对应的电路图。

4．根据如图所示的实物连接图，在虚线框内画出对应的电路图并标明元件符号。

5．根据如图1所示的电路图，用笔画线代替导线，把图2的实物连接起来。

（要求导线不能交叉）6．用笔画线代替导线，按照电路图连接实物图。

7．将图中的实物对应的电路图画在虚线右边。

8．根据如图所示的实物电路，请你在方框内画出对应的电路图。

9．如图所示为一实物电路，请在虚线方框内画出对应的电路图。

10．根据如图所示的电路图，用笔画线代替导线，连接实物电路。

（要求导线不能交叉）11．根据如图所示的实物连线图，画出对应的电路图｡（要求连线要横平竖直，尽量使电路图简洁美观）｡12．如图电路有一根导线连接错误，请你在接错的导线上打“×”，用笔画代替导线画正确的连接导线。

13．根据实物图，在虚线框内画出电路图（要求标出L1，L2，S1，S2的位置）14．根据电路图连接电路，请用笔画线代替导线将图乙连好。

15．请根据图1的实物图在如图2方框内画出对应的电路图。

16．根据图所示的电路图连接实物图。

17．根据实物图画出相应的电路图。

18．根据图中所示的实物连接图，在右边的方框中画出电路图。

19．请根据电路图（如图所示），用笔画线代替导线把实物元件连接起来。

注意：实物图导线不得交叉。

20．请你在方框内画出实物图的电路图。

21．按照图甲的电路图，用笔画线表示导线，把图乙中的实物连接起来。

22．根据如图所示的实物连线图，在虚线框中画出对应的电路图。

（要求连线横平竖直，尽量使电路图简洁美观）23．按如图所示的实物连接图，在方框内画出相应的电路图。

24．画出该实物电路严格对应的电路图。

25．根据左边的电路图，连接右边的实物图。

26．根据如图甲所示的电路图，用笔画线代替导线将图乙中的实物连接起来。

电路图作图专项训练1、根据电路图连接实物图2在右面框中画出如图所示的电路图：三:日常生活中电路应用设计(1)请你设计一电路:一个开关能同时控制两盏灯(两种方法)(2)如图器材,要求设计一电路:闭合任一开关灯都亮.画出电路图并连接实物(3)根据下列要求, 画出电路图，并连成实物电路, 电键S1, S2 都闭合时, 灯L1和L2都能发光；断开S1, 灯L1和L2都不发光,若闭合电键S1, 断开电键S2, 则只有灯L1能发光。

(4) 如图要求：只闭合开关S1时，电灯发光，电铃不发声；只闭合开关S2时，电灯发光，同时电铃发声。

并连接实物（5）根据电路图连接实物图1S 1S 2+—L 1例4、由实物图画出电路图例5、根据下列要求, 画出电路图，并连成实物电路, 电键S1, S2 都闭合时, 灯L1和L2都能发光；断开S1, 灯L1和L2都不发光,若闭合电键S1, 断开电键S2, 则只有灯L1能发光。

1.如图1所示的电路图中：(1)灯泡L1和L2是______（选填“串联”、“并联”）。

(2)开关SA1控制______，开关SA2控制______，开关SA3控制______。

(3)当开关SA1、SA2、SA3都闭合时，L1灯泡的灯丝断了，灯泡L1______，灯泡______L2______（选填“发光”、“不发光”）。

2.图2所示的电路图中：(1)灯泡L1和L2是______联。

(2)闭合开关，灯泡L1______，灯泡L2______（选填“发光”、“不发光”）。

(3)灯泡L1的灯丝断了，闭合开关，灯泡L2______（选填“发光”、“不发光”）3.如图3所示，要使灯L1与L2串联，应该闭合开关______，断开开关______；如果要使灯L1与L2并联，则应该闭合开关______，断开开关______；如果三只开关全闭合，电路发生______。

4. 图4中，有三个开关SA1、SA2、SA3和两电灯L1、L2。

电路图初三试题及答案一、选择题1. 在电路图中，电流的符号用哪个字母表示？A. VB. IC. RD. A答案：B2. 下列哪个元件是用来控制电路中电流的？A. 电源B. 电阻C. 电容器D. 电感器答案：B3. 串联电路中，总电阻与各部分电阻的关系是？A. 等于最小电阻B. 等于最大电阻C. 等于各部分电阻之和D. 等于各部分电阻之积答案：C4. 并联电路中，总电流与各支路电流的关系是？A. 等于最小电流B. 等于最大电流C. 等于各支路电流之和D. 等于各支路电流之积答案：C5. 欧姆定律的公式是？A. V = IRB. I = VRC. R = VID. V = RI答案：A二、填空题1. 当电路中的电阻增加时，电流会______。

答案：减小2. 电路图中的电源符号通常用______表示。

答案：V 或 "+"3. 电压表是用来测量电路中的______。

答案：电压4. 一个完整的电路包括电源、开关、______和负载。

答案：导线5. 在并联电路中，各支路的电压______。

答案：相等三、简答题1. 请简述串联和并联电路的区别。

答案：串联电路中，元件首尾相连，电流只有一条路径，总电阻等于各部分电阻之和；并联电路中，元件两端分别连接，电流有多条路径，总电阻小于各部分电阻中最小的一个。

2. 什么是短路？短路会对电路产生什么影响？答案：短路是指电路中两个不应该直接相连的点被直接连接起来，导致电流急剧增大，可能会损坏电路元件，甚至引发火灾。

四、计算题1. 已知一个串联电路中，电阻R1为10Ω，电阻R2为20Ω，电源电压为12V，求电路中的总电阻和电流。

答案：总电阻R = R1 + R2 = 10Ω + 20Ω = 30Ω；电流I = V / R = 12V / 30Ω = 0.4A。

2. 一个并联电路由两个电阻R1和R2组成，R1为4Ω，R2为8Ω，电源电压为6V，求电路中的总电流和各支路电流。

适用标准文案题型 1：依据电路图正确连结实物依据电路图连结实物可按以下步骤进行：1.剖析电路图中各用电器间的串、并联关系及每个开关的控制作用；2.依据电路图，将各元件放在适合的地点；3.从电源正极开始，按电流经过的路径逐一连结电路元件，直到电源负极为止。

题型 2 依据实物连结的状况画出电路图由实物连结的状况画出相应的电路图，应先弄清电流的路径，可从电源的正极开始，按电流经过的路径逐一找寻，直到电源的负极为止。

可按以下步骤进行：1.剖析电路中含有哪些元件，明确它们是串连仍是并联；2.电路图中各元件的次序与实物图中的地点要一一对应；3.往常也是从电源正极开始画，按电流经过的路径逐一画出电路元件，到电源负极为止；4.电路图中各元件地点应分派部署适合，电路顶用笔划导线时，应保持横平竖直，使电路图均匀、雅观、齐整、标准。

题型 3 依据要求设计电路设计电路时，第一要仔细审题，弄清题目要抵达的目的，而后依据题中所给器械设计草图，频频斟酌考证后解答，其一般设计步骤以下：1.依据设计的要求，确立用电器、开关和电源的连结方式；2.画出草图后再依据设计要求进行考证；3.切合题目要求后，画出正规的电路图。

练习：1.以下列图中是一次电学实验的实物连结图，请画出它的电路图。

2.依据图甲所示的电路图，把图乙中的器械连成实物电路。

3.以下列图是手电筒的构造图，当开关向前推动时，电路接通，灯亮。

请画出手电筒的电路图。

4.在以下列图中，依据要求连结电路图〔注意元件地点不可以挪动，导线不可以交错〕（1〕图〔 a〕中灯 L 1、 L 2串连， S 控制整个电路；（2〕图〔 b〕中灯 L 1、 L 2并联，且要求每盏灯配一个开关。

5.请依据图中〔 1〕〔 2〕〔 3〕所标出的电流方向，把电池的符号填入方框内。

6.如以下列图所示电路，画出相应的电路图。

7.〔 1〕把图甲中各电路元件连结成串连电路；（2〕把图乙中各电路元件接成并联电路〔开关接在干路上〕。

初三物理《电路图》练习1．根据实物图画出相应的电路图
（2）
2．根据电路图，用笔划线作导线，连接各元件。

（
（）
（
3．有一盏电灯L，一个电铃B，两个开关S1和S2，二节干电池、导线。

按下列要求画出电路图：S1、S2同时闭合时，L1亮，B响，闭合S1断开S2时，B 响L 不亮。

4
S 1、S2分别控制L1、L2灯，S
画出电路图，并把实物图连接起来。

电路图
5．L、L灯并联，开关K
求画出电路图，标出电流表的正负接线柱，然后用笔划连接实物图。

电路图
6．L、L灯并联，电流表A测通过L灯电流，电流表A测干路电流，开关K在干路，根据以上要求画出电路图，标出电流表的正、负接线柱。

电路图
