一位电子工程师总结的如何看电子电路图

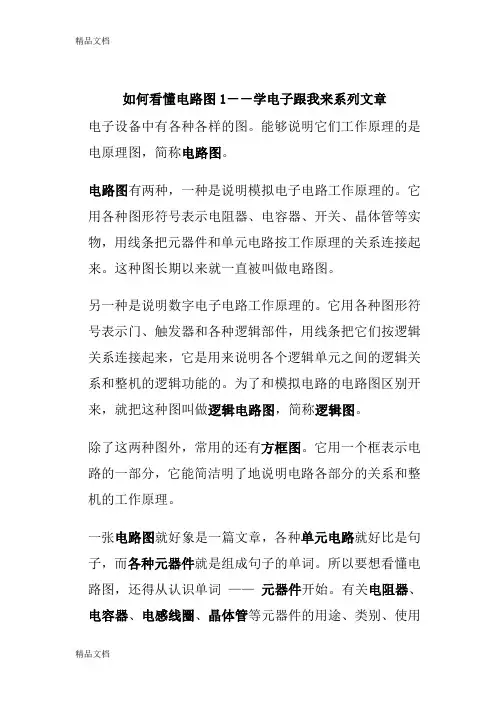

如何看懂电路图1－－学电子跟我来系列文章电子设备中有各种各样的图。

能够说明它们工作原理的是电原理图，简称电路图。

电路图有两种，一种是说明模拟电子电路工作原理的。

它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。

这种图长期以来就一直被叫做电路图。

另一种是说明数字电子电路工作原理的。

它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。

为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。

除了这两种图外，常用的还有方框图。

它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。

一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。

所以要想看懂电路图，还得从认识单词——元器件开始。

有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。

电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。

电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。

在某些电路中，对电阻器的功率有一定要求，可分别用图1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。

几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。

有的是负温度系数的，用NTC来表示；有的是正温度系数的，用PTC来表示。

它的符号见图（ i ），用θ或t° 来表示温度。

它的文字符号是“ RT ”。

第 2 种是光敏电阻器符号，见图 1 （ j ），有两个斜向的箭头表示光线。

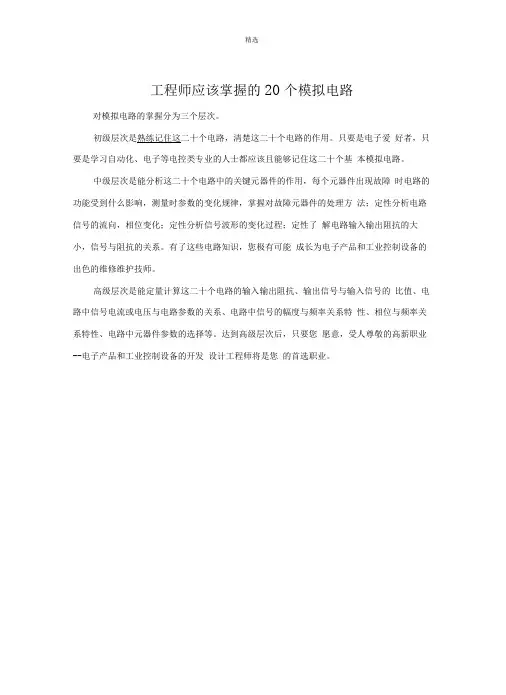

工程师应该掌握的20个模拟电路对模拟电路的掌握分为三个层次。

初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业--电子产品和工业控制设备的开发设计工程师将是您的首选职业。

桥式整流电路1、二极管的单向导电性:2、桥式整流电流流向过程：输入输出波形：3、计算：Vo, Io,二极管反向电压。

二、电源滤波器1、电源滤波的过程分析：波形形成过程：2计算：滤波电容的容量和耐压值选择。

三、信号滤波器1、信号滤波器的作用：E11K2、电蘇波器与电源滤波器的区别和相同点：2、LC串联和并联电路的阻抗计算，幅频关系和相频关系曲线3、画出通频带曲线。

计算谐振频率。

微分和积分电路和相同点1、电路的作用，与滤波器的区别o ------------------ o愴耳腕液了一雄遁•信铃感潼4-吿阳恰号岡渡1-霜阻（階滦器》殆号腮浊］一结適3、佶号謔漁署4.微分和积分电路2、微分和积分电路电压变化过程分析，画出电压变化波形图3、计算：时间常数，电压变化方程，电阻和电容参数的选择共射极放大电路Vcc班VoClVia5、共射极放大电路1三极管的结构、三极管各极电流关系、特性曲线、放大条件。

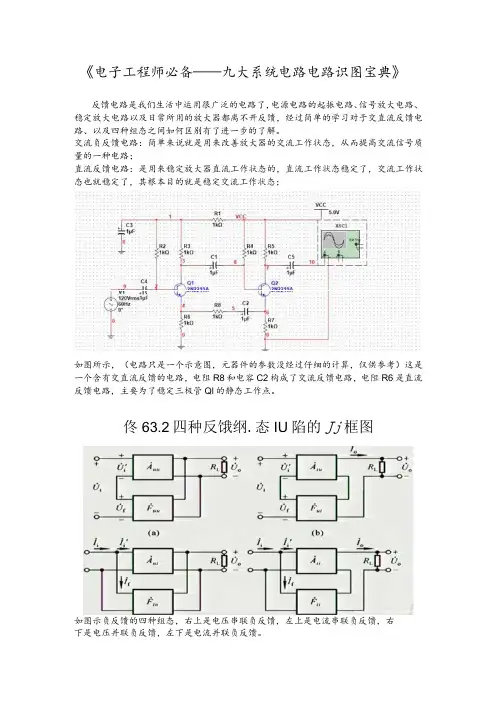

《电子工程师必备——九大系统电路电路识图宝典》
反馈电路是我们生活中运用很广泛的电路了，电源电路的起振电路、信号放大电路、稳定放大电路以及日常所用的放大器都离不开反馈，经过简单的学习对于交直流反馈电路、以及四种组态之间如何区别有了进一步的了解。

交流负反馈电路：简单来说就是用来改善放大器的交流工作状态，从而提高交流信号质量的一种电路；
直流反馈电路：是用来稳定放大器直流工作状态的，直流工作状态稳定了，交流工作状态也就稳定了，其根本目的就是稳定交流工作状态；
如图所示，（电路只是一个示意图，元器件的参数没经过仔细的计算，仅供参考）这是一个含有交直流反馈的电路，电阻R8和电容C2构成了交流反馈电路，电阻R6是直流反馈电路，主要为了稳定三极管Ql的静态工作点。

佟63.2四种反饿纲.态IU陷的Jj框图
如图示负反馈的四种组态，右上是电压串联负反馈，左上是电流串联负反馈，右
下是电压并联负反馈，左下是电流并联负反馈。

电压反馈：稳定输出电压，降低输出电阻；
电流反馈：稳定输出电流，提高输出电阻；
串联反馈：降低放大器的放大倍数，稳定电压增益，提高输入电阻;
并联反馈：降低放大器的放大倍数，稳定电流增益，降低输入电阻;
总结；负反馈用的比较广泛，需要更具不同的场景选用不同的负反馈电路来实现自己具体需求。

浅看了一部分，发现这本书确实是在帮助你提升电路分析能力，毕竟能够分析问题对于电路设计来说是至关重要的。

负反馈还没看完，后面的东西看完在做简单的整理。

从零开始学看电路图摘要电路图是电子工程师必备的工具之一，用于描述电子电路中各个元件之间的连接关系和信号传输路径。

本文将从零开始，介绍学习如何读懂和绘制电路图的基本知识和技巧。

引言电子电路是现代科技的基础，而电路图则是电子电路设计的基本工具。

对于初学者来说，电路图可能看起来晦涩难懂，但只要掌握了正确的方法，就能够轻松理解和绘制电路图。

本文将通过逐步引导的方式，帮助读者从零开始学看电路图。

什么是电路图？电路图是一种用于描述和分析电子电路的图形表示形式。

它是一种便于工程师和技术人员理解和交流电路设计和连接关系的有效工具。

电路图使用一系列符号和线条来表示电子元件、连接线和信号传输路径。

电路图的基本元素电路图中的基本元素包括电子元件、连接线和信号传输路径。

下面我们将逐个介绍这些基本元素。

电子元件电子元件是电子电路的基本构成单元，它可以是电阻、电容、电感、二极管、晶体管等。

每一种电子元件在电路图中都有对应的符号表示。

例如，电阻通常用一个长方形表示，电容则用两根平行线表示，而二极管则用一个箭头标识。

连接线连接线用于表示电子元件之间的连接关系，它们是连接电子元件的通道。

连接线可以是直线，也可以是弯曲的线条。

在电路图中，连接线上的箭头表示信号传输方向。

信号传输路径信号传输路径描述了信号在电路中的流动路径。

通常用虚线表示。

信号传输路径可以是单向的，也可以是双向的，取决于电路设计的需要。

学习读懂电路图的方法和技巧学习读懂电路图需要掌握一些基本的方法和技巧。

下面我们将介绍几个常用的方法。

1. 分析电路图结构首先，我们可以通过分析电路图的整体结构来理解电路的基本功能。

观察电路图中的电子元件和连接线的排列方式，了解电路的基本框架，以及各个元件之间的关系。

2. 逐个分析元件接下来，我们可以逐个分析电路图中的每个电子元件，了解它们的功能和特性。

比如，通过分析电阻、电容和电感等元件的符号和参数，我们可以了解它们在电路中的作用和影响。

如何看懂电子电路图电子电路识图的基本方法和技巧说明对初学者来说，复杂的电子电路图上布满了密密麻麻的电路符号，根本不知从何下手识图，也不能从电子电路原理图中找出电子产品的故障所在，更不能得心应手地去设计各种各样的电子电路。

其实，只要对电子电路图进行仔仔细细观察，就会发现电子电路的构成具有很强的规律性，即相同类型的电子电路不仅功能相似，而且在电路结构上也是大同小异的。

任何一张错综复杂、表现形式不同的电子电路图都是由一些最基本的电子电路组合而成的，构成复杂电子电路图的最基本电路称为单元电路。

只要掌握了基本单元电路，任何复杂的电路都可以看成是基本单元电路的集合。

1、从基本元器件入手，为识图打下良好的基础。

电子元器件是构成电子产品的基础。

因此，了解电子元器件的基础知识，掌握不同元器件在电路中的电路表示符号及各元器件的基本功能特点是进行电子识图的第一步。

2、掌握基本单元电路，为识读复杂电路打下基础。

在学习基本单元电路时，要掌握好基本单元电路的工作原理、电路的功能及特性、电路典型参数、组成电路的元器件、每一个元器件在电路中所起的作用及电路调试方法等。

3、分解复杂电路。

复杂电路被分解为基本单元电路后，就可以根据一个个基本单元电路的功能、特点进而分析到整个复杂的电子电路，设计出各种各样的电路。

4、掌握基本单元电路之间的连接方法。

基本单元电路之间可以直接连接起来，叫做直接耦合；通过变压器的初、次级间的磁感应来实现信号的连接，叫做变压器耦合；用电容来连接，叫做电容耦合。

5、明确各分体元器件在电子电路中所起的作用。

为了方便初学者识图，现将各分体元器件在电子电路中不同的接法及与不同元器件连接所起的作用归纳如下。

电阻器：在电路中主要起限流、分压的作用。

1）电阻器与电阻器在电路中并联一般是为。

教你三步看懂电路图初学电子电路图的方法和注意事项一、如何看懂电路图对于初学者，尤其是电子爱好者，学习电路图可能是一项挑战。

但只要掌握了正确的方法，就能够轻松入门。

以下是三个关键步骤，帮助你理解电路图：1.了解电子元件符号、构造、作用和功能：这是理解电路图的基础。

你需要从各种电子书籍和杂志上找到这些信息，熟悉常用电子元件的符号和特性。

2.学习单元电路中的交流回路和直流回路：这是电路分析的关键部分。

了解交流和直流回路的工作原理，能帮助你理解电路是如何工作的。

3.通过具体电路图，如收音机电路图，深入了解交流信号和直流电流的通路，包括反馈回路和谐振回路：这一步将理论知识与实际应用相结合，使你更深入地理解电路图。

二、修理识图的注意事项和方法修理识图是在修理过程中对电路图进行分析的过程，与学习电路工作原理时的识图有所不同。

以下是修理识图的要点：1.在整机电路图中建立检修思路：根据故障现象，判断故障可能发生的部分，确定下一步的检修步骤。

2.根据测量数据对相关元器件进行故障分析：例如，如果初步检查发现功率放大电路出现故障，可在功放电路图中进行具体分析。

3.查阅需要检修的某一部分电路图：了解这部分电路的工作原理，如信号的来源和去向。

4.查阅整机电路图中某一点的直流电压数据：这是修理识图的重要步骤，帮助你确定电路中各个点的电压状态，进一步分析故障原因。

三、上下拉电阻的作用与选择上下拉电阻在电子电路中发挥着重要作用，主要用途包括：1.提高输出电平：当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平，需要加上拉电阻来提高输出高电平。

2.提供泄荷通路：对于OC门电路，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。

此外，对于COMS芯片的管脚，加上拉电阻也是为了提高输出电平、提高芯片输入信号的噪声容限、增强抗干扰能力。

3.匹配电阻：在长线传输中，电阻不匹配容易引起反射波干扰，加上下拉电阻实现电阻匹配，有效抑制反射波干扰。

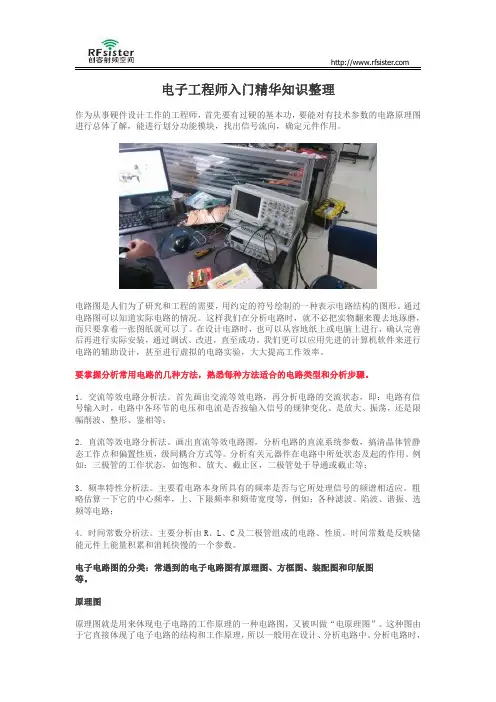

电子工程师入门精华知识整理作为从事硬件设计工作的工程师，首先要有过硬的基本功，要能对有技术参数的电路原理图进行总体了解，能进行划分功能模块，找出信号流向，确定元件作用。

电路图是人们为了研究和工程的需要，用约定的符号绘制的一种表示电路结构的图形。

通过电路图可以知道实际电路的情况。

这样我们在分析电路时，就不必把实物翻来覆去地琢磨，而只要拿着一张图纸就可以了。

在设计电路时，也可以从容地纸上或电脑上进行，确认完善后再进行实际安装，通过调试、改进，直至成功。

我们更可以应用先进的计算机软件来进行电路的辅助设计，甚至进行虚拟的电路实验，大大提高工作效率。

要掌握分析常用电路的几种方法，熟悉每种方法适合的电路类型和分析步骤。

1．交流等效电路分析法。

首先画出交流等效电路，再分析电路的交流状态，即：电路有信号输入时，电路中各环节的电压和电流是否按输入信号的规律变化、是放大、振荡，还是限幅削波、整形、鉴相等；2．直流等效电路分析法。

画出直流等效电路图，分析电路的直流系统参数，搞清晶体管静态工作点和偏置性质，级间耦合方式等。

分析有关元器件在电路中所处状态及起的作用。

例如：三极管的工作状态，如饱和、放大、截止区，二极管处于导通或截止等；3．频率特性分析法。

主要看电路本身所具有的频率是否与它所处理信号的频谱相适应。

粗略估算一下它的中心频率，上、下限频率和频带宽度等，例如：各种滤波、陷波、谐振、选频等电路；4．时间常数分析法。

主要分析由R、L、C及二极管组成的电路、性质。

时间常数是反映储能元件上能量积累和消耗快慢的一个参数。

电子电路图的分类：常遇到的电子电路图有原理图、方框图、装配图和印版图等。

原理图原理图就是用来体现电子电路的工作原理的一种电路图，又被叫做“电原理图”。

这种图由于它直接体现了电子电路的结构和工作原理，所以一般用在设计、分析电路中。

分析电路时，通过识别图纸上所画的各种电路元件符号以及它们之间的连接方式，就可以了解电路的实际工作情况。

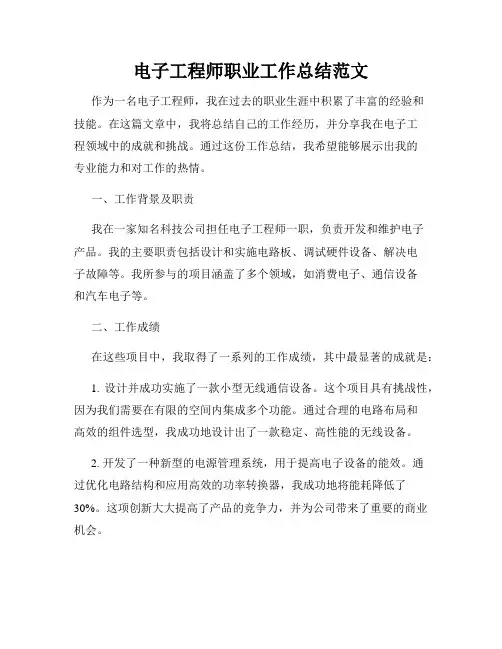

电子工程师职业工作总结范文作为一名电子工程师，我在过去的职业生涯中积累了丰富的经验和技能。

在这篇文章中，我将总结自己的工作经历，并分享我在电子工程领域中的成就和挑战。

通过这份工作总结，我希望能够展示出我的专业能力和对工作的热情。

一、工作背景及职责我在一家知名科技公司担任电子工程师一职，负责开发和维护电子产品。

我的主要职责包括设计和实施电路板、调试硬件设备、解决电子故障等。

我所参与的项目涵盖了多个领域，如消费电子、通信设备和汽车电子等。

二、工作成绩在这些项目中，我取得了一系列的工作成绩，其中最显著的成就是：1. 设计并成功实施了一款小型无线通信设备。

这个项目具有挑战性，因为我们需要在有限的空间内集成多个功能。

通过合理的电路布局和高效的组件选型，我成功地设计出了一款稳定、高性能的无线设备。

2. 开发了一种新型的电源管理系统，用于提高电子设备的能效。

通过优化电路结构和应用高效的功率转换器，我成功地将能耗降低了30%。

这项创新大大提高了产品的竞争力，并为公司带来了重要的商业机会。

3. 解决了一起复杂的电子故障问题。

故障出现在一款高性能通信设备中，导致了频繁的信号干扰。

通过分析电路板，我发现了一个设计缺陷，并成功修复了问题。

这项工作避免了延误交付，并得到了客户的高度认可。

三、技能与能力作为一名电子工程师，我具备以下技能与能力：1. 扎实的电子设计知识。

我熟悉各种电路元器件的特性和应用方法，并能够根据需求进行合理的电路设计。

2. 熟练掌握常用的电子设计软件。

我熟练使用Altium Designer等工具进行电路设计和仿真，并能够快速完成PCB板布局与焊接。

3. 出色的问题解决能力。

在解决电子故障方面，我能够通过分析电路图和使用测试设备来快速定位和解决问题。

4. 良好的团队合作和沟通能力。

我乐于与团队成员合作，并能够清晰地传达我的设计想法和解决方案。

四、面临的挑战在我的职业生涯中，我也面临过一些挑战。

其中最主要的挑战是：1. 技术更新速度快。

如何快速学看电子电路图？电子电路图讲解，掌握这8点技巧很重要！电路分析或修理中问题特别多者，说明基础知识掌握的不好。

有的基础知识在书上一看就懂，一用就错，这时问题就自然来了。

如果发现自己看书时不懂的问题特别多，就说明看这本书的准备知识还不够，应从更基础的书看起。

不能采取跳跃式学习，认为自己已经懂的就不去认真学习，跨过几节看后面的内容，这时必然会出现问题很多的现象。

古人云：欲速则不达。

初步了解电子电路图图1所示是一个简单的电子电路图的例子。

电子电路图用来表示实际电子电路的组成、结构、元器件标称值等信息。

从这一电路图中可以看出，该电路由电阻器R1～R3、电容器C1～C3和三极管VT1等元器件组成。

各元器件之间的连接线路表明了这一电路中各元器件之间的连接关系，R1下面的270k表示该电阻的标称阻值，C1下面的100是该电容的标称容量，不标单位表示单位是pF，VT1下面的2SC536是该三极管的型号。

图1 电子电路图示意图了解电路图种类和掌握各种电路图的基本分析方法，是学习电子电路工作原理的第一步。

电子电路图主要有下列六种。

(1)方框图(包括整机电路方框图、系统方框图等)。

(2)单元电路图。

(3)等效电路图。

(4)集成电路应用电路图。

(5)整机电路图。

(6)印制电路板图。

方框图识图方法图2所示是一个两级音频信号放大系统的方框图。

从图中可以看出，这一系统电路主要由信号源电路、第一级放大器、第二级放大器和负载电路构成。

从这一方框图也可以知道，这是一个两级放大器电路。

图2 方框图示意图方框图种类较多，主要有三种：整机电路方框图、系统电路方框图和集成电路内电路方框图。

1.整机电路方框图整机电路方框图是表达整机电路图的方框图，也是众多方框图中最为复杂的方框图，关于整机电路方框图，主要说明下列几点。

(1)从整机电路方框图中可以了解到整机电路的组成和各部分单元电路之间的相互关系。

(2)在整机电路方框图中，通常在各个单元电路之间用带有箭头的连线进行连接，通过图中的这些箭头方向，还可以了解到信号在整机各单元电路之间的传输途径等。

怎样看电子电路图1.识图要点（1）电路组成电子电路图都是由各种元器件图形符号和文字符号组成的，如电阻、电容、电感、晶体管、集成电路等元器件。

要看懂一个电气设备的电子电路图，首先要了解图中使用了哪些电子元器件，这些元器件的结构、功能、特性是什么。

电路图中用得最多的是晶体管和集成电路，因此要了解晶体管的输入、输出特性以及工作在放大区、截止区和饱和区的条件，集成电路芯片的引脚及功能等。

还应了解一些敏感元件（如热敏元件、湿敏元件、气敏元件、光敏二极管）的功能、特性。

掌握图中所有元器件的工作特性、工作条件为识读电路图提供方便条件。

（2）“先易后难，先局部后整体，逐步深入”原则识图应先从较简单的局部电路分析开始，然后再进行整体电路分析。

在识图过程中要注意综合知识的运用，逐步深入，对基本电路理解得越深，掌握得越牢，就会化难为易，看懂复杂的电路图。

通过反复的训练和实践，取得一定经验，识图能力一定会逐步提高。

下面分别对模拟电子电路和数字电子电路的识图方法进行介绍。

2.电路识图方法（1）图物对照看图在看电子电路图之前，先阅读电气设备说明书，了解该设备的用途、安全注意事项，了解设备中的各开关、旋钮、指示灯、仪表的作用，然后结合实物在电路图中找到其相应的图形符号位置，从而了解它们属于哪一部分电路，功能是什么，有哪些控制作用，这样可大致了解电路的整体情况，为进一步详细、深入看图做好准备。

有的说明书给出框图，通过阅读框图大致了解整个电路由哪些部分组成，各部分之间的相互关系等，这样就可粗略地知道电路的构成、功能和用途。

（2）化整为零，逐级分析电子电路不论有多么复杂，都可以分解成若干个单元电路。

在模拟电路中，一般可分为输入电路、中间电路、输出电路、电源电路、附属电路等几部分。

每一部分又可分解为几个基本的单元电路，而单元电路又是由各种元器件构成。

还可用画框图的方法对整机电路进行分解，将电路按功能分成若干单元电路，找出它们之间的联系，搞清每一单元内的元器件作用，从而弄清楚每一单元电路的功能，进而搞清单元电路之间具有何种关系，从而对整个电路有完整的了解。

电子工程师应该掌握的20个模拟电路的详细分析及参考答案一、桥式整流电路1.1二极管的单向导电性：二极管的PN结加正向电压，处于导通状态；加反向电压，处于截止状态。

1.2伏安特性曲线;1.3理想开关模型和恒压降模型：理想开关模型指的是在二极管正向偏置时,其管压降为0,而当其反向偏置时,认为它的电阻为无穷大,电流为零.就是截止。

恒压降模型是说当二极管导通以后,其管压降为恒定值,硅管为0.7V，锗管0.5 V2.1桥式整流电流流向过程：当u 2是正半周期时，二极管Vd1和Vd3导通；而二极管Vd2和Vd4截止，负载的电流是自上而下流过负载，负载上得到了与u 2正半周期相同的电压；在u RL2的负半周，u 2的实际极性是下正上负，二极管Vd2和Vd4导通而Vd1和Vd3上的电流仍是自上而下流过负载，负载上得到了与u 2正半周期截止，负载RL相同的电压。

3.1计算:Vo,Io,二极管反向电压.Uo=0.9U2, Io=0.9U2/RL,URM=√2 U21.1电源滤波的过程分析：电源滤波是在负载RL两端并联一只较大容量的电容器。

由于电容两端电压不能突变，因而负载两端的电压也不会突变，使输出电压得以平滑，达到滤波的目的。

1.2波形形成过程：输出端接负载RL时，当电源供电时，向负载提供电流的同时也向电容C充电，充电时间常数为τ充=（Ri∥RLC）≈RiC,一般Ri〈〈RL,忽略Ri压降的影响，电容上电压将随u 2迅速上升，当ωt=ωt1时，有u 2=u 0,此后u2低于u 0，所有二极管截止，这时电容C通过RL 放电，放电时间常数为RLC，放电时间慢，u 0变化平缓。

当ωt=ωt2时，u 2=u 0, ωt2后u 2又变化到比u0大，又开始充电过程，u 0迅速上升。

ωt=ωt3时有u 2=u 0，ωt3后，电容通过RL 放电。

如此反复，周期性充放电。

由于电容C的储能作用，RL上的电压波动大大减小了。

电容滤波适合于电流变化不大的场合。

「干货」教你轻松读懂电子电路图一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。

其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。

好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。

同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。

因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。

按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。

下面我们选最常用的基本单元电路来介绍。

让我们从电源电路开始。

一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。

电源电路有整流电源、逆变电源和变频器三种。

常见的家用电器中多数要用到直流电源。

直流电源的最简单的供电方法是用电池。

但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。

电子电路中的电源一般是低压直流电，所以要想从220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。

有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。

因此整流电源的组成一般有四大部分，见图1 。

其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。

二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。

（ 1 ）半波整流半波整流电路只需一个二极管，见图 2 （ a ）。

在交流电正半周时 VD 导通，负半周时 VD 截止，负载 R 上得到的是脉动的直流电（ 2 ）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图 2 （ b ）。

电子电路工程师的工作总结引言作为一名电子电路工程师，通过在公司的一年多时间里的实践和学习，我深入了解了电子电路设计的核心原理和方法，并成功地参与了多个项目的设计和开发。

在这篇文章中，我将总结我在工作中遇到的挑战、取得的成就以及我今后的学习和成长计划。

工作内容和项目经验1. 电路设计在我工作的这段时间里，我参与了多个电路设计项目。

这些项目包括了模拟电路和数字电路的设计与优化。

我熟练掌握了常见的电路设计软件，例如Altium Designer和Cadence等。

通过这些软件，我完成了复杂电路的原理图设计和PCB布局。

同时，我也学会了合理选择电子元件，并通过电路仿真软件进行验证。

2. 故障排除和维修在电子电路设计的过程中，故障排除和维修是不可避免的环节。

我积累了大量的故障排除经验，并解决了多个难题。

我运用我的知识和经验，通过逐步排查和测试，快速定位故障所在，并采取正确的措施进行修复。

我的工作得到了公司同事的肯定和赞扬。

3. 项目管理作为一个电子电路工程师，项目管理是不可或缺的能力。

我在多个项目中担任了项目负责人的角色，负责制定项目计划、跟进进度和交付成果。

我学会了与团队成员合作，并且成功地管理了项目的各个方面。

取得的成就在我工作的这段时间里，我取得了以下几个成就：1. 完成了一个模拟电路的设计和优化，将电路的性能提高了20%。

2. 解决了一个复杂的故障，使一个关键系统恢复了正常运行，节约了公司大量的时间和资源。

3. 成功管理了一个跨部门的项目，在限定的时间内完成了所有任务，并成功交付了成果。

这些成就不仅展示了我的专业能力和解决问题的能力，也表明了我在团队合作和项目管理方面的优势。

学习和成长计划尽管我在工作中取得了一定的成就，但我也清楚自己还有很多需要提高的地方。

下面是我未来学习和成长的计划：1. 深入研究和学习数字电路和模拟电路设计的新技术和方法。

2. 了解物联网和嵌入式系统的发展趋势，提高自己在这方面的技术能力。

充分了解电子电路图的作用，有什么好处？。

了解电子电路图的作用是很重要的，因为它将帮助您更好地理解电子设备及其作用。

下面是一些充分了解电子电路图的好处。

充分了解电子电路图可以帮助我们修复电子设备。

现代化的设备很复杂，而且一些小的细节问题可能无法通过裸眼观察确定。

通过了解电子电路图，您可以很快地找到故障并进行修复。

了解电子电路图将有助于您更快地了解电子设备内部的功能，从而使您能够更快地诊断问题并修复它们。

认识电子电路图可以帮助我们更多地了解电子设备的性质。

不同的电子设备拥有自己的独特的电路。

理解电路图将使您能够检查设备是否满足要求。

这将有助于您更好地执行各种操作，从而提高您的工作效率。

例如，如果您了解如何在电脑上更改文件，那么您将能够更快地处理文件。

了解这些知识可以帮助节省时间和成本。

因为您可以检查设备维修细节或更改，不必支付电子设备专家的收费。

这意味着您可以更快地获得服务，而不必等待和支付很高的费用。

普通消费者可以对其设备进行一些维护调整，并在不支付太多的情况下获得卓越的维护服务。

这也是一种自救的能力。

根据电子电路图调整或修改电路可以扩大设备的功能性。

这可以帮助我们对电子设备进行更改，例如添加更多的外部存储设备、内存或其他硬件功能。

通过了解电子电路图及其功能，您将能够更好地了解哪些部件需要进行更改或添加。

这将帮助您迅速完全构建新设备和结构方案。

总之，充分了解电子电路图的作用，可以帮助我们更好地理解电子设备及其作用，可以为我们节省时间和成本，并且可以扩大设备的功能性。

在这个信息爆炸时代，人们更加倾向于探究电子设备的个别部件和作用。

随着科技的不断发展，这个领域还将不断拓展。

因此，如果您想成为一名优秀的电子工程师或者是高级技术工程师，那么掌握电子电路图的基本知识是必不可少的。

它将帮助您更好地了解您的设备，使您能够更加灵活地进行各种调整和更改。

电路图分析简介电路图是电子工程中常用的一种图形表示方式，通过图形化表示电路中的各个元件以及它们之间的连接关系，方便工程师进行电路分析和设计。

本文将介绍电路图的基本元素和常用符号，并通过一个实例来详细分析一个简单电路的运行原理。

电路图基本元素电路图由多个基本元素组成，包括电源、电阻、电容、电感、开关等。

下面是这些元素的常用符号以及它们在电路图中的表示方式：•电源：用直线表示，正极为长线段，负极为短线段；•电阻：用一个长方形表示，通常标明阻值；•电容：用两个平行的直线表示，之间带有曲线表示电容的两个极板；•电感：用一个卷绕的线圈表示；•开关：用一条直线表示，通常标明断开或闭合状态。

这些元素可以根据实际电路情况进行组合，形成不同的电路图。

电路分析实例假设我们有一个简单的电路，由一个电池、一个电阻和一个LED灯组成。

电池的正极连接到电阻的一端，另一端与LED灯的一端相连，LED灯的另一端与电池的负极相连。

我们来分析这个电路的运行原理。

首先，在电路图中，我们可以看到电池的正极和负极分别与其他元件相连，这意味着电池可以提供电流来驱动电路。

电流从电池的正极流入电路，经过电阻和LED灯，然后从LED灯的另一端流回电池的负极，形成一个闭合电路。

在这个过程中，电阻的作用是阻碍电流的流动，限制电路中的电流大小。

而LED灯则是一个二极管元件，只允许电流单向流动，并且在正向电压下发光。

所以只有当电池的正极与LED灯的正极相连时，电流才能通过LED灯，使其发光。

根据以上分析，我们可以总结出这个电路的运行原理：当电池的正极连接到电路中的LED灯的正极时，电流经过电阻和LED灯，使LED灯发光；当电池的正极没有连接到LED灯的正极时，电流无法通过LED灯，使其不发光。

总结电路图是电子工程中重要的工具，用于表示和分析电路中的元件和连接关系。

通过对电路图中的元素和符号的了解，我们可以方便地读懂一个电路的结构和运行原理。

在实际应用中，我们可以根据具体的需求和电路原理，设计出符合要求的电路图，为工程师提供方便快捷的电路分析和设计工具。
