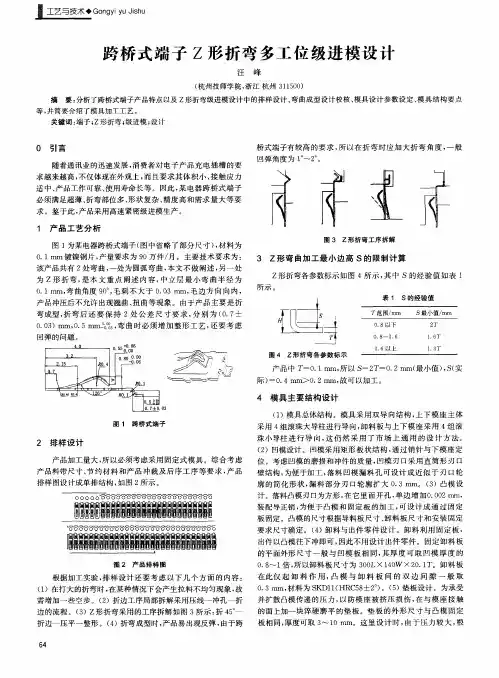

Z形件弯曲模设计

模具课程设计说明书——弯曲模课程设计学校：学院：专业：姓名：学号：指导教师：一、零件图二、工艺设计1.弯曲工序安排原则工序安排的原则应有利于坯件在模具中的定位；工人操作安全、方便；生产率高和废品率最低等。

弯曲工艺顺序应遵循的原则为：①先弯曲外角，后弯曲内角。

②前道工序弯曲变形必须有利于后续工序的可靠定位；并为后续工序的定位做好准备。

③后续工序的弯曲变形不能影响前面工序已成形形状和尺寸精度。

④小型复杂件宜采用工序集中的工艺，大型件宜采用工序分散的工艺。

⑤精度要求高的部位的弯曲宜采用单独工序弯曲，以便模具的调整与修正。

制订工艺方案时应进行多方案比较。

2.形状简单的弯曲件如V形、U形、Z形件等，可采用一次弯曲成形。

3.弯曲件展开尺寸计算。

（1）中性层位置的确定弯曲中性层位置并不是在材料厚度的中间位置，其位置与弯曲变形量大小有关，应按下式确定：P=r+kt式中 P----弯曲中性层的曲率半径；r----弯曲件内层的弯曲半径；t----材料厚度；k----中性层位移系数，板料可有表3-9查得，圆棒料由表3-10查得。

（2）弯曲件展开尺寸计算计算步骤：1）将标注尺寸转换成计算尺寸即将工件直线部分与圆弧部分分开标注，2）计算圆弧部分中性层曲率半径及弧长中性层曲率半径为P=r+kt，则圆弧部分弧长为： s=Pa式中 a----圆弧对应的中心角，以弧度表示。

3）计算总展开长度L=L1+L2+SL=∑L直+∑S弧4.回弹弯曲成形是一种塑性变形工艺。

回弹的表现形式：1）弯曲回弹会使工件的圆角半径增大，即r2＞rp,则回弹量可表示为△r=r2-rp2) 弯曲回弹会使弯曲件的弯曲中心角增大，即a＞ap.则回弹量可表示为△a=a-ap影响弯曲回弹的因素：1．材料的力学性能。

2. 材料的相对弯曲半径r/t。

3. 弯曲制件的形状。

4. 模具间隙。

5. 校正程度。

弯曲板件时，凸模圆角半径和中心角可按下式计算:Rp=r/(1+3Asr/Et)ap=ra/rp式中 r----工件的圆角半径；Rp----凸模的圆角半径；a----工件的圆角半径r对弧长的中心角；ap----凸模的圆角半径rp所对弧长的中心角；t----毛坯的厚度；E----弯曲材料的弹性模量；A----弯曲材料的屈服点减小回弹的措施：1）在弯曲件的产品设计时①弯曲件结构设计时考虑减少回弹，在弯曲部位增加压筋连接带等结构。

目录第1章前言1第2章冲压件工艺分析22.1材料性能分析22.2工件结构形状分析2第3章工艺参数计算33.1毛坯尺寸的计算33.2弯曲回弹33.3最小弯曲半径43.4弯曲工作尺寸计算53.4.1弯曲凸凹模间隙53.4.2凹模圆角半径53.5冲孔工艺计算63.5.1冲裁间隙的确定63.5.2刃口尺寸的计算及依据与法则6第4章冲压力计算及冲压设备选择84.1冲压力的计算84.1.1弯曲力84.1.2卸料力84.1.3冲孔力84.2冲压设备的选择94.3冲压设备校核9第5章模具总体结构设计115.1模具类型选择115.2定位方式的选用115.3卸料装置的设计115.4模具材料的选择11总结12参考文献13第1章前言冲压是使板料经分离或成形而得到制件的加工方法。

冲压利用冲压模具对板料进行加工。

常温下进行的板料冲压加工称为冷冲压。

模具是大批生产同形产品的工具，是工业生产的主要工艺装备。

模具工业是国民经济的基础工业。

模具可保证冲压产品的尺寸精度，使产品质量稳定，而且在加工中不破坏产品表面。

用模具生产零部件可以采用冶金厂大量生产的廉价的轧钢钢板或钢带为坏料，且在生产中不需加热，具有生产效率高、质量好、重量轻、成本低且节约能源和原材料等一系列优点，是其他加工方法所不能比拟的。

使用模具已成为当代工业生产的重要手段和工艺发展方向。

现代制造业的发展和技术水平的提高，很大程度上取决于模具工业的发展。

目前，工业生产中普遍采用模具成形工业方法，以提高产品的生产率和质量。

一般压力机加工，一台普通的压力机设备每分钟可成形零件几件到几十件，高速压力机的生产率已达到每分钟数百件甚至上千件。

据不完全统计，飞机、汽车、拖拉机、电机、电器、仪表、等产品，有60%左右的零件是用模具加工出来的；而自行车、手表、洗衣机、电冰箱及电风扇等轻工业产品，有90%左右的零件时用模具加工出来的；至于日用五金、餐具等物品的大批量生产基本上完全靠模具来进行。

毕业设计（论文）题目Z形件弯曲模具院系机械工程学院专业机械电子工程年级201X级X班学生姓名XXX学生学号201XXXXXX指导教师职称助教完成毕业设计（论文）时间201X年 5 月XXX：Z形件弯曲模目录摘要 (I)Abstract ....................................................................................................................................................... I I 第一章绪论 (1)1.1 我国目前的模具发展水平 (1)1.2 国外模具行业发展水平 (1)1.3 我国模具的发展方向 (1)第二章冲压分析及方案的确定 (3)2.1 冲压工艺分析 (3)2.1.1 弯曲制件 (3)2.1.2 制件材料 (3)2.1.3 模具分析 (3)2.2 确定冲压方案 (4)第三章排样设计及相关计算 (5)3.1毛坯尺寸计算 (5)3.2 排样及定距设计 (5)第四章计算冲裁力确定压力中心 (7)4.1冲裁力的计算 (7)4.2确定压力中心 (8)第五章冲裁工艺计算 (9)5.1 选择双面间隙 (9)5.2 冲裁模刃口尺寸计算原则 (9)5.3落料刃口尺寸及相关计算 (10)第六章各零件结构尺寸设计 (12)6.1 凹模设计及材料工艺选择 (12)6.2 凸模设计及材料工艺选择 (12)6.3 固定垫板设计 (13)6.4卸料部分设计 (14)6.4.1卸料装置 (14)6.4.2 推件和顶件设计 (14)6.4.3 橡胶的选择 (14)6.5 定位部分的设计 (15)6.6 模架、模具和导柱导套 (15)6.6.1 模架 (15)6.6.2 模座 (16)6.6.3 导柱与导套的选用 (17)结论 (19)致谢 (20)参考文献 (21)2017届机械电子工程专业毕业设计（论文）Z形件弯曲模摘要：此次毕业设计参照模具使用手册上的设计方案进行的Z形件弯曲模设计。

z型钣金折弯计算公式Z型钣金折弯计算公式。

钣金折弯是一种常见的加工工艺，用于将平板钣金通过折弯成各种形状的零件。

在钣金折弯过程中，我们需要根据材料的性质和要求的尺寸来计算折弯的参数，以确保折弯后的零件符合设计要求。

其中，Z型钣金是一种常见的折弯形式，下面我们来介绍一下Z型钣金折弯的计算公式。

Z型钣金折弯是指将一块平板钣金通过一系列的折弯工序，将其折弯成Z字形的零件。

在进行Z型钣金折弯计算时，我们需要考虑到材料的弹性模量、厚度、折弯角度等因素。

下面是Z型钣金折弯计算的公式：1. 弯曲力矩的计算公式。

在进行Z型钣金折弯计算时，首先需要计算弯曲力矩。

弯曲力矩是指在折弯过程中，材料所受到的力矩。

其计算公式为：M = W L。

其中，M为弯曲力矩，单位为牛顿·米(N·m)；W为折弯力，单位为牛顿(N)；L为折弯长度，单位为米(m)。

2. 折弯力的计算公式。

折弯力是指在进行Z型钣金折弯时，所需的力量。

其计算公式为：W = σ S L。

其中，W为折弯力，单位为牛顿(N)；σ为材料的应力，单位为帕斯卡(Pa)；S为材料的截面积，单位为平方米(m²)；L为折弯长度，单位为米(m)。

3. 应力的计算公式。

在进行Z型钣金折弯计算时，需要计算材料在折弯过程中所受到的应力。

其计算公式为：σ = (M h) / (W t)。

其中，σ为材料的应力，单位为帕斯卡(Pa)；M为弯曲力矩，单位为牛顿·米(N·m)；h为材料的高度，单位为米(m)；W为折弯力，单位为牛顿(N)；t为材料的厚度，单位为米(m)。

4. 折弯角度的计算公式。

在进行Z型钣金折弯时，需要根据设计要求计算折弯的角度。

其计算公式为：θ = (180 α) / 2。

其中，θ为折弯角度，单位为度(°)；α为V型模具的夹角，单位为度(°)。

以上就是Z型钣金折弯计算的公式，通过这些公式我们可以计算出在进行Z型钣金折弯时所需的各种参数，以确保折弯后的零件符合设计要求。

学校冲压模具课程设计说明书——Z形件弯曲模设计院系机械系班级模具班学生姓名同组成员指导教师完成日期年7 月7 日零件简图:如右图所示生产批量:大批量材料:Q235材料厚度:1.5mm1.冲压件工艺分析该工件只有切断和弯曲两个工序,材料Q235钢为软材料,在弯曲时应有一定的凸凹模间隙.工件的尺寸全部为自由公差,可看作IT14级,尺寸精度较低,普通弯曲就能满足要求.2.冲压方案的确定该工件包括切断和弯曲两个工序,可以有以下几种方案:方案一:先切断,后弯曲.采用单工序模生产;方案二:切断___弯曲复合冲压.采用复合模生产;方案一模具结构简单,但需要两道工序两副模具,生产效率低,难以满足该工件大批量生产要求;方案二需一副模具,生产效率高,尽管模具结构较方案一复杂,但由于零件几何形状简单,模具制造并不困难.通过对上述方案的分析比较,该工件的冲压生产采用方案二为佳.3.主要设计计算(1)毛坯尺寸计算工件弯曲半径r>0.5t,故坯料展开尺寸公式为：L Z=L直1+ L直2 +L直3 +L弯1+ L弯2查表3.4.1，当r/t=2.5,x=0.39.L直1=14-r-t=14-4-1.5=8.5mm,L直2=40-2t-2r=29mm,L弯1=∏α/180(r+xt)=3.14×90(4+0.39×1.5)/180=7.1984mm, 故L Z=8.5+29+8.5+7.1984+7.1984=60.3968mm(2)排样及相关计算采用直排，且无废料。
