汽修毕业论文关于汽车电控发动机常见故障的诊断与维修导言:汽车电控发动机在现代汽车中扮演着至关重要的角色。
然而,由于其复杂的结构和高度技术化的特性,常常会出现各种故障。
本篇论文旨在探讨汽车电控发动机的常见故障,并提供相应的诊断与维修方法。
1. 故障诊断方法1.1 故障代码扫描器故障代码扫描器是汽车维修技术人员进行故障诊断的常用工具。
它能够读取电控模块中的故障代码,并帮助确定故障位置。
1.2 传感器检测汽车电控发动机中的各种传感器负责收集车辆运行状态的数据。
通过对传感器进行测试和检测,可以判断是否存在传感器故障。
1.3 电路测试电路故障通常是导致汽车电控发动机故障的原因之一。
使用电路测试仪器可以检测电路是否正常工作,并找出可能的问题。
2. 常见故障与对应的维修方法2.1 点火系统故障点火系统是汽车电控发动机正常运行的关键。
常见故障包括点火线圈故障、点火开关故障等。
可以通过更换点火线圈或点火开关来解决这些问题。
2.2 燃油系统故障燃油系统故障可能导致汽车电控发动机无法正常运行。
例如,燃油泵故障、油箱堵塞等。
修理或更换燃油泵和清洗油箱可以解决这些问题。
2.3 进气系统故障进气系统故障会直接影响汽车电控发动机的供氧和燃烧效果。
常见故障包括进气阀门故障、进气管道堵塞等。
清洗或更换进气阀门和进气管道可以解决这些问题。
2.4 冷却系统故障冷却系统故障会导致汽车电控发动机过热。
常见故障包括冷却水泵故障、散热器阻塞等。
更换冷却水泵或清洗散热器可以解决这些问题。
2.5 电控模块故障电控模块是汽车电控发动机的大脑,常常会出现故障。
检查电控模块的电路和连接是否正常,并及时更换故障的电控模块。
3. 故障预防措施3.1 定期保养定期保养是保持汽车电控发动机正常运行的关键。
定期更换机油、空气滤清器等可以减少故障的发生。
3.2 注意驾驶习惯合理驾驶习惯可以减少电控发动机的负荷和磨损。
避免急停急加速以及长时间高速行驶等不良驾驶行为有助于降低故障发生的几率。
汽车电控发动机故障维修中气路故障的分析方法摘要:汽车的电控技术近几年得到了快速发展,发动机系统也逐年复杂,汽车发动机故障的发生率也随之增加,对故障维修是极大的挑战。
通过实践的经验能够总结出,汽车电控发动机故障的造成因素是多方面的,尤其是油路系统以及气路故障方面具有较大的识别难度,也具有较高的故障发生率。
气路故障相对较为检修,但极容易被忽略,许多疑难故障都出现在气路方面,本文对汽车电控发动机结构进行阐述,对常见故障问题进行总结,对气路故障检修进行深入的分析和研究。
关键词:汽车电控发动机;故障维修;气路故障现代的汽车制造水平在不断的提升,电控技术的应用提升了汽车在节能、安全和舒适等方面的性能。
汽车构造因使用电控技术得到了重大的改变,尤其是发动机。
新的结构和装置更加复杂,在故障的诊断、排除、维修方面都存在着一定的难度,因此需要加强对汽车电控发动机故障的系统分析和研究。
1、汽车电控发动机结构发动机的完整结构包括:空气滤清器、气道、节气门、进气歧管、进气门、燃烧室、排气门、排气歧管、三元催化器和消声器管。
清洁空气进入燃烧室之后与已经雾化的燃油进行混合后燃烧,废气通过排气门进行排除。
废气组成主要为水蒸气和二氧化碳以及其他的有害气体。
三元催化器通过氧化和还原反应可以将有害气体进行无害的转化,确保符合排放的规范指标。
气路的功能性为提供更多清洁的气体,提升发动机的整体功率。
进气量对汽车的影响较大,采用机械增压和涡轮增压能够有效提升进气量,降低气路的气阻也能够达到提升进气量的效果,由此可以看出气路的重要性。
2、汽车电控发动机常见故障2.1启动故障汽车电控发动机在启动方面的故障表现为无法进行正常的启动,点火开关启动时发动机无响应。
故障原因的分析和诊断需要从以下几项进行:①发动机启动系统存在故障,需要检查蓄电池的电量、电路的保险丝是否连接、点火开关是否正常运行;②点火系统无法正常运行,需要检查点火线圈和点火器,对点火时间进行适当的调试;③燃油喷射系统存在故障,需要检查燃油量、燃油管、燃油压力情况。
电控发动机进气系统的组成说到电控发动机进气系统,大家可能会觉得这是个高大上的东西,听起来有点晦涩。
但是,别急,让我们一起用轻松的方式聊聊这个话题。
电控发动机进气系统的核心任务,就是给发动机提供清新空气,像大自然给我们的清风一样,让发动机能“畅快呼吸”。
就像人一样,没了空气,发动机可就没法工作了,这可真是头疼。
这个系统主要有几个部分,首先要提的是空气滤清器,简直是个守门员,专门负责把那些脏东西挡在外面。
想象一下,发动机就像个爱干净的孩子,空气滤清器就像妈妈一样,时时刻刻把坏东西都赶走。
那空气滤清器长得怎么样呢?其实就像个大海绵,吸附着灰尘和杂质。
每当我们开车,空气滤清器就忙得不可开交,想象一下,四处都是尘土,然而它始终如一,保护着发动机。
然后,我们说说进气歧管,这家伙就像个喉咙,把空气送进发动机的各个气缸。
进气歧管的设计可是个大学问,得让每个气缸都能均匀地得到空气,就像吃饭要分菜,不能有的多有的少。
这样一来,发动机才能顺畅运行,马力也会提升,不然就像大厨做饭,一锅菜全焦了,谁也吃不下去。
现代的电控发动机还有一个聪明的家伙,那就是节气门。
节气门就像个调音师,负责控制空气的流入量。
我们踩下油门,节气门立刻开得大大滴,让更多空气进来,发动机就会“嗷嗷”叫,动力满满,像是喝了红牛。
反之,如果你轻轻踩一下,节气门就乖乖地关小一些,空气流量少了,发动机就“温柔”很多,适合在城市里悠闲地逛。
咱们得提到进气温度传感器,它可是个小小的侦查员,随时监测进气的温度。
这小家伙一旦发现空气太热,就会把信息告诉发动机控制单元,发动机可不能受热,得马上调整状态,像是给发动机穿上了“空调服”。
这让发动机保持最佳状态,就像我们在炎热的夏天喝一杯冰饮,舒爽无比。
再来聊聊空气流量传感器,别小看这个小东西,它可是决定发动机表现的关键。
想象一下,空气流量传感器就像个超级侦探,能准确测量进入发动机的空气量。
它把这些数据传给大脑——发动机控制单元,让它根据实际情况来调整油量,确保动力和油耗都在合理范围。
汽车电控发动机系统故障诊断与维修技术随着汽车电子技术的不断发展和汽车发动机控制系统的日益复杂,汽车电控发动机系统的故障越来越多,人们对故障诊断和维修技术的要求也越来越高。
本文将介绍汽车电控发动机系统故障的诊断和维修技术。
一、汽车电控发动机系统的构成汽车电控发动机系统包括三个主要部分:传感器系统、控制单元和执行机构。
传感器系统:包括各类传感器和信号输入设备,如水温传感器、氧气传感器、进气温度传感器、气流量计、曲轴和凸轮轴传感器等。
传感器将车辆各种运行状态及参数转化为电子信号,以供控制单元进行处理。
控制单元:是发动机电控系统的核心,负责处理各种传感器输入信号,并输出发动机工作所需的指令信号,以控制发动机的运转。
控制单元可分为主控单元(ECU)、次控制单元(TCU)、辅助控制单元(ACU)和诊断控制单元(DCU)等。
执行机构:执行机构是指根据控制单元的输出指令,控制发动机工作的各种器件,如点火系统、喷油器、增压器、废气再循环系统等。
执行机构实现控制单元的指令,并将控制单元的控制效果转换为机械输出效果。
二、常见故障及诊断方法1. 电源故障在电源故障时,发动机电控系统的各元件将无法正常工作。
电源故障的原因可能是电瓶老化、电瓶接线故障或发电机故障。
诊断方法:检查电瓶端子、电线连接情况,使用万用表测量电压。
如果电瓶电压低于10.5V,则需要更换电瓶。
如果电瓶电压正常,则需要检查交流发电机是否正常工作。
2. 进气系统故障进气系统故障是指进气量不足或进气空气质量不佳,造成发动机的动力不足或怠速不稳。
诊断方法:检查空气滤清器是否堵塞,是否有污垢堵塞进气道;检查空气流量计、进气温度传感器和进气压力传感器是否正常工作;检查曲轴和凸轮轴传感器是否损坏。
点火系统故障是指火花塞无法正常点火或点火时机失调,造成发动机动力不足、抖动或启动困难。
诊断方法:检查火花塞是否脏污或损坏,强迫点火检查火花塞点火花床情况;检查点火线圈、点火线以及点火线接头是否损坏;检查曲轴传感器和凸轮轴传感器是否失灵。

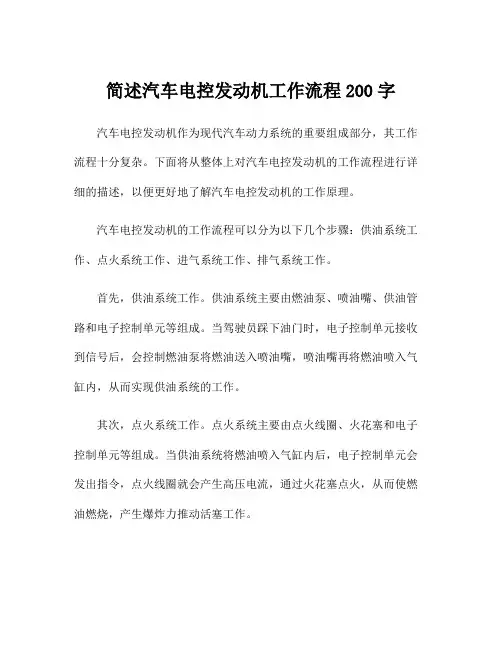

简述汽车电控发动机工作流程200字
汽车电控发动机作为现代汽车动力系统的重要组成部分,其工作流程十分复杂。
下面将从整体上对汽车电控发动机的工作流程进行详细的描述,以便更好地了解汽车电控发动机的工作原理。
汽车电控发动机的工作流程可以分为以下几个步骤:供油系统工作、点火系统工作、进气系统工作、排气系统工作。
首先,供油系统工作。
供油系统主要由燃油泵、喷油嘴、供油管路和电子控制单元等组成。
当驾驶员踩下油门时,电子控制单元接收到信号后,会控制燃油泵将燃油送入喷油嘴,喷油嘴再将燃油喷入气缸内,从而实现供油系统的工作。
其次,点火系统工作。
点火系统主要由点火线圈、火花塞和电子控制单元等组成。
当供油系统将燃油喷入气缸内后,电子控制单元会发出指令,点火线圈就会产生高压电流,通过火花塞点火,从而使燃油燃烧,产生爆炸力推动活塞工作。
再次,进气系统工作。
进气系统主要由进气管、节气门和进气阀等组成。
当活塞下行时,活塞在其上升过程中会通过进气阀将外界空气抽入气缸中,与喷入的燃油混合,形成可燃气体。
最后,排气系统工作。
排气系统主要由排气管、排气阀和减震器等组成。
当活塞上升时,活塞会将燃烧后的废气排出气缸,通过排气管排出车外,从而完成一次循环。
在整个工作流程中,电子控制单元发挥了关键的作用,它不仅协调了各个系统之间的工作,还可以实时监测发动机的工作状态,从而对发动机进行动态调整,以确保发动机的正常工作。
因此,汽车电控发动机在提高汽车动力性能的同时,也实现了燃油经济性、排放环保性和驾驶舒适性的平衡。

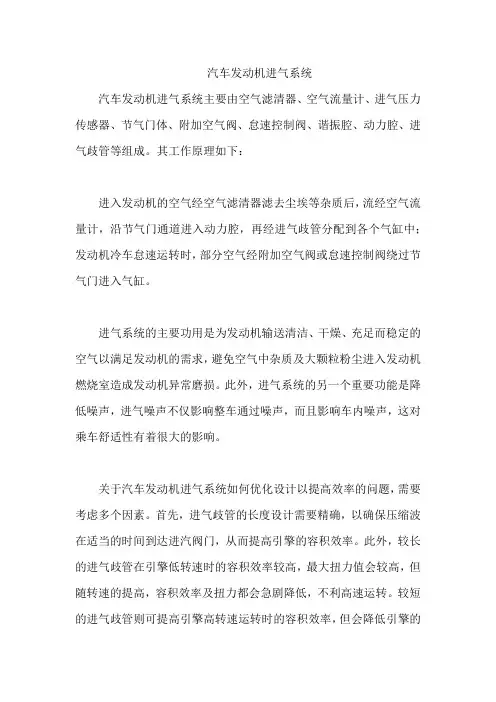

汽车发动机进气系统
汽车发动机进气系统主要由空气滤清器、空气流量计、进气压力传感器、节气门体、附加空气阀、怠速控制阀、谐振腔、动力腔、进气歧管等组成。
其工作原理如下:
进入发动机的空气经空气滤清器滤去尘埃等杂质后,流经空气流量计,沿节气门通道进入动力腔,再经进气歧管分配到各个气缸中;发动机冷车怠速运转时,部分空气经附加空气阀或怠速控制阀绕过节气门进入气缸。
进气系统的主要功用是为发动机输送清洁、干燥、充足而稳定的空气以满足发动机的需求,避免空气中杂质及大颗粒粉尘进入发动机燃烧室造成发动机异常磨损。
此外,进气系统的另一个重要功能是降低噪声,进气噪声不仅影响整车通过噪声,而且影响车内噪声,这对乘车舒适性有着很大的影响。
关于汽车发动机进气系统如何优化设计以提高效率的问题,需要考虑多个因素。
首先,进气歧管的长度设计需要精确,以确保压缩波在适当的时间到达进汽阀门,从而提高引擎的容积效率。
此外,较长的进气歧管在引擎低转速时的容积效率较高,最大扭力值会较高,但随转速的提高,容积效率及扭力都会急剧降低,不利高速运转。
较短的进气歧管则可提高引擎高转速运转时的容积效率,但会降低引擎的
最大扭力及其出现时机。
以上内容仅供参考,如需更多信息,建议查阅相关文献或咨询汽车工程师。
发动机进气控制对汽油发动机的负荷和功率控制是依靠控制进气量来实现的。
当司机松开油门踏板时(非巡航车型)怠速控制,怠速的进气量由电脑根据各种传感器控制。
当司机踏下油门踏板后,节气门开度随着油门踏板变化,此时进气量的多少和节气门的开度有关,汽车巡航也是通过控制节气门的开度实现的。
在节气门上装有节气门位置传感器,需要说明的是,进气量的多少虽然是由节气门开度决定的,但对进气量检测并不是节气门位置传感器,是空气流量传感器或进气压力传感器。
在拉线式节气门上,要把节气门和节气门位置传感器独立分析。
一些汽车为了保证更为充足的进气量,装有进气增压系统和配气正时系统,以提高发动机的输出功率和输出扭矩。
任务一怠速控制任务目标1.发动机怠速控制学习目标1.了解发动怠速控制怠速控制就是怠速转速控制,发动机怠速时,发动机电脑ECU 根据车速传感器、节气门位置传感器、冷却液温度传感器、空调器开关、自动变速器档位开关和动力转向开关等信号所确定的目标转速与发动机的实际怠速转速进行比较,并通过调节供给电控系统补充空气阀的电流强度,来调节怠速空气通道的面积,改变其空气流量,以使发动机的怠速保持在目标转速上。
怠速控制系统原理图一、传感器功能车速传感器提供车速信号,节气门位置传感器提供怠速触点关闭信号,这两个信号用来判定发动机是否处于怠速状态。
发动机怠速时节气门关闭,节气门位置传感其的怠速触点闭合,此时如果车速为零就说明发动机处于怠速状态,如车速不为零则说明发动机处于减速状态。
冷却液温度信号用于修正怠速,在电脑内部存储有不同水温对应的最佳怠速转速。
在冷车启动后暖机过程中,电脑根据发动机温度信号,通过控制怠速进气量,来控制相应的快怠速转速。
当冷却液温度达到正常温度时,怠速转速恢复正常怠速转速。
空调开关,动力转向开关,空挡启动开关信号和电源电压信号等向电脑提供发动机负荷变化的状态信息,在电脑内部存储有不同负荷状态下对应的最佳怠速转速,当发动机怠速负荷增大(如开启空调)时,电脑控制怠速进气量增大,当怠速负荷减小(如关闭空调)时,电脑控制怠速进气量减小。
汽车发动机电控系统的工作原理一、引言汽车发动机电控系统是现代汽车中至关重要的一个部分。
它通过准确地控制发动机的工作过程,以实现高效、低污染、低油耗的目标。
本文将对汽车发动机电控系统的工作原理进行全面、详细、完整的探讨。
二、传统汽车发动机的工作原理在介绍汽车发动机电控系统之前,首先需要了解传统汽车发动机的工作原理。
传统汽车发动机是通过机械和电气元件组成的系统,其工作过程如下:1. 吸气过程汽车发动机在工作循环的第一阶段进行吸气过程。
活塞由上往下运动,气门打开,进气阀打开,空气通过进气道进入气缸。
这个过程中,空气中的污染物也会进入气缸,导致汽车尾气排放的污染问题。
2. 压缩过程在吸气过程后,发动机进入压缩过程。
活塞由下往上运动,同时进气和排气阀关闭,气缸内的空气被压缩,使得气体的密度和压力升高。
这一过程是发动机能够产生高温高压燃烧气体的关键。
3. 燃烧过程压缩过程结束后,发动机进入燃烧过程。
活塞靠近最高点时,喷油器向气缸内喷入燃油,燃油与空气混合并被点燃。
燃烧产生的高温高压气体推动活塞向下运动,输出动力。
4. 排气过程燃烧过程结束后,发动机进入排气过程。
排气阀打开,活塞向上运动,将燃烧产生的废气排出气缸,通过排气管排放到大气中。
三、汽车发动机电控系统的组成汽车发动机电控系统通过电子元件和传感器组成,主要包括以下几个部分:1. 传感器发动机电控系统中的传感器用于实时监测发动机工作状态,通过将物理量转化为电信号,提供给控制单元。
常见的传感器包括氧气传感器、温度传感器、气压传感器等。
2. 控制单元控制单元是发动机电控系统的核心部分,它接收传感器提供的信息,并根据预设的程序进行计算和控制。
控制单元通常由微处理器和相关的软件组成,能够精确控制发动机的工作过程。
3. 执行器执行器是控制单元通过输出信号来控制发动机的部件。
常见的执行器包括喷油器、点火器、进气门控制器等。
控制单元根据传感器提供的信息,精确地控制执行器的工作,以实现发动机的最优工作状态。
电控发动机进气系统的组成《电控发动机进气系统的组成漫谈》嘿,朋友们!今天咱来聊聊汽车电控发动机进气系统那些事儿。
这进气系统啊,就像是人的呼吸系统一样重要呢!你想想,要是人呼吸不顺畅,那得多难受呀,车也一样。
先来说说空气滤清器,这可是个厉害的角色。
它就像是个超级卫士,把空气中的灰尘啊、杂质啊都给拦住,不让它们跑进发动机里搞破坏。
要是没有它,那些脏东西进去了,发动机可不得生病嘛!就像咱人要是天天吸脏空气,肺也受不了呀。
然后呢,就是节气门。
这个节气门就像是个控制进气量的大门,它可以根据需要打开或关闭,调节进入发动机的空气多少。
就好比我们吃饭,有时候胃口大就多吃点,胃口小就少吃点,这节气门就负责给发动机“喂饭”呢。
还有进气歧管,它可是个很重要的通道。
把经过过滤和调节的空气均匀地分配到各个气缸里,让每个气缸都能“吃饱喝足”,有力气干活。
这就像是给家里的各个房间送暖气,得保证每个房间都暖和才行。
再说说传感器们,它们就像是一群小侦探,时刻监测着进气系统的各种情况。
比如空气流量传感器,它能知道进来了多少空气,然后告诉发动机该怎么调整工作状态。
还有进气温度传感器,它能告诉发动机进气的温度,让发动机心里有个数,好更好地工作。
这一套进气系统的组成部分,那可真是缺一不可呀!它们相互配合,才能让发动机高效、稳定地工作。
就像一个团队,每个人都有自己的职责,大家一起努力,才能取得好成绩。
我记得有一次,我朋友的车开着开着就不对劲了,动力不足还老熄火。
后来一检查,原来是空气滤清器太脏了,进气不顺畅。
换了个新的空气滤清器,车立马就生龙活虎了。
所以啊,咱们平时可得好好爱护这进气系统,该保养就保养,别让它出问题。
总之,电控发动机进气系统就像是汽车的“生命通道”,它的重要性不言而喻。
我们要了解它,爱护它,让我们的爱车跑得更欢快,更顺畅!。
