离心式压缩机培训资料

离心式压缩机培训资料
震动分析
仪表 准确度 装 灵敏度 置
离心式压缩机常见故障
故障现象 故障原因
处理方法
压缩机异 常振动
1、对中不好
2、管道应力过大
3、联轴器故障 4、联轴节不平衡 5、压缩机密封间隙过小 6、轴承工作不正常。 7、压缩机喘振或气动不稳定
8、气体带液体或杂质侵入 9、叶轮过盈量小，在工作转速 下消失。
1、检查对中情况，必要时重新对中 。
离心式压缩机常见故障
油滤器压 差高
1、过滤器滤芯长期未更换，太脏 2、油中带水
联轴器 齿面磨损
3、机组开车期间因油温低、粘度大、 压差高而将滤芯压扁、变形
1、中心偏差大，齿面相对位移大。
2、润滑不充分或干磨
3、油质不清洁
齿面腐蚀 联轴器 齿面点蚀
1、油质差，油中含有机酸或硫化物 1、轴电流击穿引起
离心式压缩机防喘振控制
2、气体相对分子质量 3、入口压力 4、入口温度 5、转速
离心式压缩机防喘振控制
预防反喘振的措施：
目前较为广泛的预防反喘振的措施主要有两种：
1、压力控制 它属于单参数控制。通常设有压力调节器，压缩机在设定压力下工作。
高于设定压力时，防喘振阀打开，放掉部分压力，使排气压力保持在设定压 力之下。
离心式压缩机的基本组成
无认何种型式的离心式压缩机，都是由各种零件组成。我们将
各种组成零件分成两大类：可以转动的零、部件统称为转子，不能 转动的零、部件统称为静子或固定元件。
转子
•叶轮 •主轴 •轴套 •平衡盘 •齿轮轴 •推力盘
离心式压 缩机主机
固定元件
•机壳 •进口导叶
•进气室 •扩压器 •弯道 •蜗壳 •轴承 •密封
常以及有无泄漏现象；记录现场指示仪表的指示值并要准确、整洁记录存档备 查； 监测压缩机及电机的振动情况和轴位移变化情况, 发现异常情况应及时进行分析 并采取相应调整措施,若危险情况不能消除,应停机处理； 检查润滑油的压力、温度、流量，检查滑油过滤器的压差等，必要时进行调整 和切换过滤器，检查各传动设备联轴器等须润滑部位的润滑情况及油脂量是否 正常，必要时应给予补充； 检查防腐保温是否完好，发现损坏应及时修理； 检查油系统备用泵及其它备用设备状态，应能够满足快速启动的要求，检查润 滑油系统各阀门应在正确的开、关位置，润滑油压、密封气压力、N2压力应稳 定，且符合工艺要求，辅助油泵启动开关应在自动位置，检查油箱油位是否正 常且稳定； 检查循环冷却水供应是否正常； 保持设备清洁卫生。

《离心式压缩机培训》课件

《离心式压缩机培训》课件
3 交通运输行业
离心式压缩机被用于车辆制动系统、空调系统和气泵等交通运输设备中。
离心式压缩机的发展趋势
技术的创新
离心式压缩机将继续进行技术创新，提高效率和可靠性。
设备的智能化
智能控制系统将被应用于离心式压缩机，提高操作和维护的便利性。
发展前景的展望
离心式压缩机在未来将继续广泛应用于各个领域，为人们的生活和工作提供便利。
立即处理的维护
对于发现的紧急问题，需 要立即采取措施进行处理， 避免压缩机的故障扩大。
其他维护方法
包括润滑油更换、清洁叶 轮和滤芯等，以确保压缩 机的工作效率和寿命。
离心式压缩机的应用
1 制冷空调系统
离心式压缩机广泛应用于商业和家庭的制冷空调设备中。
2 工业用途
离心式压缩机在工业生产过程中用于提供压缩空气和气体输送等。
结论
离心式压缩机的优点
离心式压缩机具有紧凑、 高效、可靠等优点，适用 于多种应用场景。
离心式压缩机的局限 性
离心式压缩机对介质和工 况要求严格，需要进行合 理的选择和使用。
离心式压缩机的适用 范围
离式压缩机适用于制冷、 空调、工业和交通运输行 业等各个领域。
《离心式压缩机培训》 PPT课件
欢迎来到《离心式压缩机培训》PPT课件，本课程将为您介绍离心式压缩机 的定义、分类、工作原理、性能参数、维护、应用以及发展趋势。
介绍离心式压缩机
定义
离心式压缩机是一种将气 体压缩并提高其压力的装 置。
分类
离心式压缩机可按照流体 传动方式分为离心式压缩 机和轴流式压缩机。
1 制冷量
2 输入功率
制冷量是离心式压缩机在单位时间内能够 提供的制冷量。
输入功率是驱动离心式压缩机所需要的电 力或机械功率。

离心式空压机培训资料

离心式空压机培训资料

操作前检查
在操作前，应检查离心式 空压机的所有部件是否正 常，包括电机、传动装置 、压缩部件等。
操作中注意
在操作过程中，应保持注 意力集中，时刻注意机器 的运行状态，发现异常应 立即停机检查。
操作后维护
操作完成后，应对离心式 空压机进行维护保养，包 括清洁、润滑、检查等。
环保要求及排放标准
环保要求
结构特点与组成
结构特点
离心式空压机主要由进气室、叶轮、 扩压器、弯道、回流器、蜗壳、排气 口等部分组成。
组成
离心式空压机由转子、定子和轴承等 部分组成，其中转子包括叶轮、主轴 和联轴器等部件，定子包括进气室、 扩压器和蜗壳等部件。
性能参数与选型
性能参数
离心式空压机的性能参数包括流量、压力、功率和效率等。 其中流量是指单位时间内通过空压机的气体体积；压力是指 空压机出口处气体的压力；功率是指空压机所需输入的电功 率；效率是指空压机的能量利用效率。
检查设备
对离心式空压机进行全面 检查，确保设备完好无损 ，附件齐全。
准备工具和材料
准备安装所需的工具和材 料，如螺丝、螺母、垫圈 、密封件等。
安装步骤与注意事项
01
02
03
04
基础准备
根据厂家提供的图纸，制作或 准备基础平台，确保基础平整
、稳固。
连接管路
将离心式空压机与系统管路连 接，确保连接牢固、密封性好
THANKS
谢谢您的观看
离心式空压机培训资料
汇报人： 2023-12-19
目录
• 离心式空压机概述 • 安装与调试 • 操作与维护 • 安全与环保要求 • 性能测试与评估 • 案例分析与实践经验分享
01
离心式空压机概述

离心式空压机培训资料

离心式空压机培训资料

常见故障诊断与排除方法
故障二
设备运行过程中出现异常 声音
诊断方法
检查设备各部件是否松动 ；检查轴承是否磨损严重 ；检查齿轮是否磨损严重 。
排除方法
紧固松动部件；更换磨损 严重的轴承和齿轮。
常见故障诊断与排除方法
故障三
设备出口压力不足
诊断方法
检查进气管道是否畅通；检查过滤器是否堵塞；检查调节阀是否正 常工作。
02
安装与调试
安装前的准备工作
01
02
03
确认现场条件
确保现场具备安装条件， 包括基础、电源、水源等 。
准备工具和材料
准备好安装所需的工具和 材料，如螺丝刀、扳手、 润滑油等。
检查设备
对空压机进行开箱检查， 确保设备完好无损。
安装步骤与注意事项
基础制作
按照厂家提供的图纸制 作基础，确保基础平整
加强对员工的培训和教育，提 高员工的专业技能和安全意识，为离 心式空压机的安全运行提供有力保障 。
随着技术的不断进步和市场需求的不 断变化，企业应关注离心式空压机的 发展趋势和技术创新，积极引进新技 术和新设备，提高企业的竞争力和可 持续发展能力。同时，企业还应加强 与同行业企业的交流与合作，共同推 动离心式空压机行业的发展。
未来发展趋势预测及挑战应对策略
发展趋势预测
随着环保意识的提高和技术的不断进步，离心式空压机的节能减排技术将得到更 广泛的应用。未来将出现更多具有自主知识产权的节能减排技术和产品，推动行 业的发展。
挑战应对策略
企业应加强对离心式空压机节能减排技术的研究和应用，提高设备的运行效率； 同时，政府应加大对环保产业的扶持力度，推动行业的技术进步和产业升级。
05

离心式空压机培训资料

离心式空压机培训资料
某食品加工厂
根据生产线的用气需求，需要选购一台流量为80m³/min，排气压力为0.7MPa 的离心式空压机，考虑到维护方便和成本效益，最终选择了某知名品牌的易维 护离心式空压机。
05
安全与环保问题
安全操作规程与注意事项
操作前检查
确保机器处于正常状态， 所有安全装置有效，无损 坏或故障。
操作中注意事项
能源效率
选择能源效率高的空压机，以 降低运行成本。
可靠性
选择可靠性高的品牌和型号， 以确保连续生产。
维护方便
选择易于维护和保养的空压机 ，以减少停机时间和维修成本
。
选型案例分析
某化工厂
根据生产工艺需求，需要选购一台流量为100m³/min，排气压力为1.0MPa的 离心式空压机，考虑到能源效率和可靠性，最终选择了某知名品牌的高效离心 式空压机。
ISO 11896
2016 离心式空压机能效等级及测 试方法
பைடு நூலகம்API Std 675
2016 离心式空压机设计和制造规 范
THANKS。
03
功率
衡量离心式空压机做功能力的参数， 通常以千瓦（kW）为单位。
噪音
衡量离心式空压机运行过程中产生噪 音大小的参数，通常以分贝（dB）为 单位。
05
04
效率
衡量离心式空压机能源利用效率的参 数，通常以百分比（%）为单位。
选型依据与原则
01
02
03
04
用气量需求
根据生产或工艺需求确定所需 的气体体积和压力。
在化工行业中，离心式空压机用于提供 高纯度的气体，以满足化学反应和生产 工艺的需求。
02
离心式空压机的组成结构
主机部分

离心式空压机-培训资料

离心式空压机-培训资料

05
离心式空压机的操作规范
开机前的检查与准备
检查润滑系统是否正常，润滑剂 是否充足；
检查操作现场是否安全，无杂物 、无闲杂人员；
检查所有连接是否正确，紧固件 是否紧固；
检查冷却系统是否正常，冷却剂 是否充足；
检查操作手册、应急手册是否齐 全。
操作步骤及注意事项
打开电源，启动操作面板；
01
02
确认操作模式选择正确；
常见故障及排除方法
空气供应不足
声音异常
检查空气过滤器是否堵塞，管道是否漏气， 以及设备是否达到最大负荷。
检查设备轴承是否正常工作，密封件是否泄 漏，以及电机是否正常。
温度过高
压力波动
检查散热器是否清洁，是否通风良好，以及 润滑剂是否正常润滑。
检查空气过滤器是否堵塞，管道是否漏气， 以及设备是否达到最大负荷。
离心式空压机的压缩过程
吸气阶段
叶轮旋转，空气被吸入，然后 被加速到高速旋转状态
压缩阶段
高速旋转的空气进入扩压器，速 度减小，压力增加
排气管阶段
空气从扩压器进入排气管，压力进 一步增加
离心式空压机的性能参数
流量
单位时间内通过空压机的空气体积
排气压力
空压机出口空气的压力
功率
驱动空压机旋转所需要消耗的功率
增速器
增速器是离心式空压机的一种增速装置，用于提高叶轮的转速。
冷却器
冷却器是离心式空压机的另一种重要部件，用于将进入的气体降温，以保护 压缩机正常运转。
04
离心式空压机的维护与保养
日常维护与保养
01
02
03
每日检查
检查所有管道、过滤器和 散热器是否正常，是否有 泄漏或堵塞。

《离心式压缩机培训》课件

《离心式压缩机培训》课件

密封和润滑系统
密封
防止气体在压缩机内部泄漏，确保压缩机的效率和安全性。
润滑系统
为轴承和密封提供润滑油，减少摩擦和磨损。
控制系统
控制柜
集成控制压缩机运行的所有电器元件 ，如电机、启动器、保护装置等。
传感器和执行器
用于监测和控制压缩机的运行状态和 参数，如温度、压力、流量等。
03
离心式压缩机的操作与 维护
统，更换轴承等部件。
振动过大
可能是转子不平衡、地脚螺栓 松动等原因导致。应检查转子 平衡状况，紧固地脚螺栓等。
泄漏
可能是密封件老化或损坏等原 因导致。应更换密封件，检查 密封腔等。
流量不足
可能是进气或排气管道堵塞等 原因导致。应检查管道通畅状
况，清理堵塞物等。
04
离心式压缩机的安全与 环保
安全操作规程
气的压缩。
制冷行业
离心式压缩机在制冷行业中用 于冷媒气体的压缩。
石油和天然气工业
离心式压缩机用于石油和天然 气开采、输送过程中的气体压
缩。
离心式压缩机的优缺点
优点
离心式压缩机具有效率高、结构简单、易损件少、运行稳定 等优点。此外，其适应性强，可在多种工况下运行，且易于 实现自动化控制。
缺点
离心式压缩机的缺点主要包括启动电流大、不适合低压力比 的应用以及高速旋转的叶轮对气体进行加速时会产生较大的 噪音和振动。
排放标准
了解并遵守国家和地方的环保排 放标准，确保离心式压缩机排放 的废气、废水和噪声等符合相关
规定。
废气处理
根据需要配置废气处理设施，如除 尘器、脱硫脱硝装置等，以降低废 气对环境的影响。
废水处理
对离心式压缩机产生的废水进行妥 善处理，确保达到排放标准后再进 行排放。

离心式压缩机内部培训资料共47页

离心式压缩机内部培训资料共47页

21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
离心式压缩机内部培训资料
6、法律的基础有两个，而且只有两个……公平和实用。——伯克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来。——德谟耶克斯
25、学习是劳动，

离心式空压机培训资料PPT课件

离心式空压机培训资料PPT课件

Alutitude [m]
喘振与阻塞：
正常空气流动
气流通道)
喘振 阻塞
防喘振控制：
方法：增加流经叶轮的流量
情况 1 放空
进气过滤器
压缩机
进气阀
情况 2 旁通
防喘振(1)
①首先 ,进气阀关闭以接近喘振线为限。
进口阀
全开
全关
防喘振(2)
② 进气阀有固定的最小开度,多余的压缩空气放空 或回流。
空滤
采用长寿命无磨损的迷宫式密封结构，可 以保证在任何情况下压缩空气不受油污染。
结构及部件8： 散热器
结构及部件8: 散热器
水走管内设计 直通管设计 可抽取式设计, 没有拆卸
气管的困扰 可选择以下材质
铜 海军铜 90/10 铜镍合金 不锈钢 铜质翅片材料
结构及部件9： 盘片式联轴器
结构及部件10： 控制系统
→科学的三元、强后弯 、大直径叶轮 →高效、大工作范围
叶轮的特性参数(b)
17-4PH 不锈钢
1)比重; 7.8 g/cm3, 拉伸强度; 109kg/mm2 2)耐腐蚀性能一般: 17-4PH < 钛合金. 3)允许最大叶轮速度 410 m/sec. < 600m/sec 钛合金 4)仅仅用于 3 or 4 级的压缩机
空气从轴向进入，在叶轮里 受到强大的离心力作用，从 而获得很大的出口速度。 出口速度可以达到大约. 350400m/S
新设计的后弯 三元流叶轮
叶轮尺寸对压力及流量的影响：
叶轮进口端尺寸 影响将影响流量
叶轮出口直径 将影响压力
结构及部件1a： 心脏部分—压缩机机头
结构及部件1b： 总体
水平剖分式结构 5块可倾瓦 低油压设计 机组可以获得最佳的平稳性，
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

全开
全关
全关
设计流量
全开 流量
进气导向阀-IGV：
执行器
导叶
执行器改变 导叶角度， 从而改变压 缩机性能。不同导叶角度的进气气流：
全开时 调节时
进气导向阀IGV的作用： 改变进气气 流的角度。
进气阀IGV操作对性能的影响：
压 力
性能曲线 设计压力 设计点
全关
全开
流量
普通进气阀与IGV的对比：
叶轮的特性参数(b)
17-4PH 不锈钢
1)比重; 7.8 g/cm3, 拉伸强度; 109kg/mm2 2)耐腐蚀性能一般: 17-4PH < 钛合金. 3)允许最大叶轮速度 410 m/sec. < 600m/sec 钛合金 4)仅仅用于 3 or 4 级的压缩机 备注：对2级压缩机最大达 7.5kg/cm2 5)对气体动力的设计有较多的限制 6)叶片厚度; 17-4PH > 钛合金
①首先 ,进气阀关闭以接近喘振线为限。
进口阀
全开
全关
防喘振(2)
② 进气阀有固定的最小开度,多余的压缩空气放空 或回流。 压 力 流量控制 空滤
情况1：放空
控制安全区域
进口阀
流量
情况1：旁通 放空或旁通 控制范围
流量控制：
• 控制种类 • 如何控制
加/卸载控制：
• 根据用气量的变化使进气阀/放空阀全 开/全闭 • 通过压力开关来确定加/卸载的压力范 围，同时合理的储气罐容积可以保证 操作的正常。 • 最小的储气罐容积:约额定气量 (Qm3/min)的 20%
加卸载的P-Q变化曲线
压力
喘振
设定压 力 进气阀开
卸载
流量
双重调节：TRE/TAE/TA
• 稳压 + 加/卸载 控制
备注： 叶片越薄则性能越好
结构及部件 4： 静叶扩压器
叶轮出口的气体 高速进入扩压器 后速度将降低， 气体动能转化为 压力能.
结构及部件 5： 斜块自动调心轴承
特性：
・油膜润滑-无金属面 直接接触
・速度负荷变化时， 轴承斜块自动对心 ・自动调心功能确保 机器平滑运转
Tilting Pad Bearing
Image Diagram of Non Metal Touch Bearing
结构及部件 6： 主轴轴承
水平剖分式，双 向止推滑动轴承
材质: AISI 1040 碳钢 内表面巴氏 合金
结构及部件7： 无磨损的迷宫式密封结构
采用长寿命无磨损的迷宫式密封结构，可 以保证在任何情况下压缩空气不受油污染。
压 力
设计压力
设计点
流量
进口压力对性能的影响：
性能曲线
设计压力
设计点
如：进口空气过滤器压 力损失
約100ｍｍAq＝约0.1Ｋｐ
→减少约,1% 流量
压 力
流量
大气压力与海拔的关系：
Atomspheric pressure and Altitude
1.1 気圧ata 気圧hpa
Atomspheric press. ata/hPa
后弯型： ①做功能力强 ②铣削加工 ③高效率 ④工作范围宽 ⑤出口速度大
径向型： ①做功能力弱 ②铸造 ③效率低 ④工作范围窄 ⑤出口速度小
出口角的影响：2
不同的工作范 围
压 力 设计压力
大出口角
小出口角
设计点
设计流量
流量
进气阀操作对性能的影响：
压 力 设计压力 设计点
卸载工况： 进气阀全关.
性能曲线
叶轮出口直径 将影响压力
结构及部件1a： 心脏部分—压缩机机头
结构及部件1b： 总体

水平剖分式结构 5块可倾瓦


低油压设计
机组可以获得最佳的平稳性， 可在不同负载状况下运行
结构及部件 2：主齿轮及转子
单斜齿 锻造合金钢 AGMA
Class 13
结构及部件 3：叶轮
半开式后倾角三元叶轮。 设计节流范围70%~105% 钛合金非铸造机加工叶轮 115%超速试验

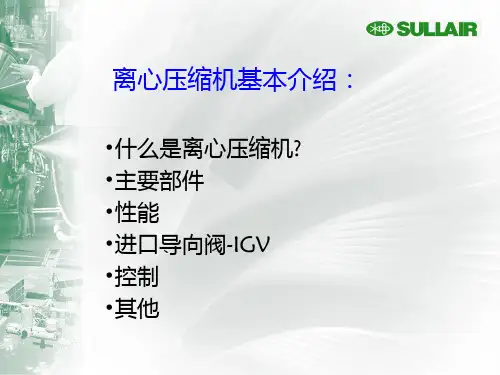

离心压缩机基本介绍：
•什么是离心压缩机? •主要部件 •性能 •进口导向阀-IGV •控制 •其他
什么是离心压缩机（透平）?
空气从轴向进入，在叶轮里 受到强大的离心力作用，从 而获得很大的出口速度。 出口速度可以达到大约. 350400m/S
新设计的后弯 三元流叶轮
叶轮尺寸对压力及流量的影响：
叶轮进口端尺寸 影响将影响流量
多次动静平衡试验
叶轮的特性参数(a)
• 钛合金： 轻而高强度
1) 比重; 4.4 g/cm3, 拉伸强度; 91 kg/mm2 2)对比普通材料 ; 比 17-7PH 强1.5. 3)高耐腐蚀 例外： H2S, H2Cl 4)理论最大叶轮速度可达 600m/sec. 备注： IHI –SULLAIR max. 530m/sec 5)所以不再有气体动力设计限制： →科学的三元、强后弯 、大直径叶轮 →高效、大工作范围
1.05
1
0.95
0.9
0.85
0.8
0 200 400 600 800 1000 1200 1400 1600 1800 2000
Alutitude [m]
喘振与阻塞：
正常空气流动
喘振
阻塞
气流通道)
防喘振控制：
方法：增加流经叶轮的流量
情况 1 放空
进气过滤器
压缩机
进气阀
情况 2 旁通
防喘振(1)
压 力
普通阀
功 率
IGV
7-10%
流量
ＩＧV 特性：
• 部分负荷时高效率 • 冬季，温度降低，效率更高。
温度对性能的影响：
压 力 设计压力 设计点 性能曲线
流量
湿度对性能的影响：
性能曲线
湿度降低 →压力、流量增加 湿度增高 →压力、流量降低 影响较小 当湿度从80％到40％ 时，压力流量变化约 0.2%。
调制解调器 PC 笔记本电脑 打印机
多台控制器
性能曲线： (压力-流量)
不能运行
喘振线
设计压力
压 力
性能曲线
设计点
阻塞工况
不能运行
设计流量
性能曲线 (功率-流量)：
Press. Power
常压控制操作 对应喘振
功 率
最大功率
Air Flow
流量
叶轮叶片出口角：
新型号
老型号
后弯 后弯
出口角的影响：1
结构及部件8： 散热器
结构及部件8: 散热器
水走管内设计 直通管设计 可抽取式设计,
没有拆卸
气管的困扰
可选择以下材质 铜
海军铜
90/10
铜镍合金
不锈钢 铜质翅片材料
结构及部件9： 盘片式联轴器
结构及部件10： 控制系统
真正的自动化操作 液晶触摸屏 智能诊断能力 数字化控制系统 本地/ 远程 通讯,实现中央 集中控制 可安装多台控制器更加节约能源 自动记录历史参数 十六行大屏幕液晶显示器
