离心式空压机系列知识

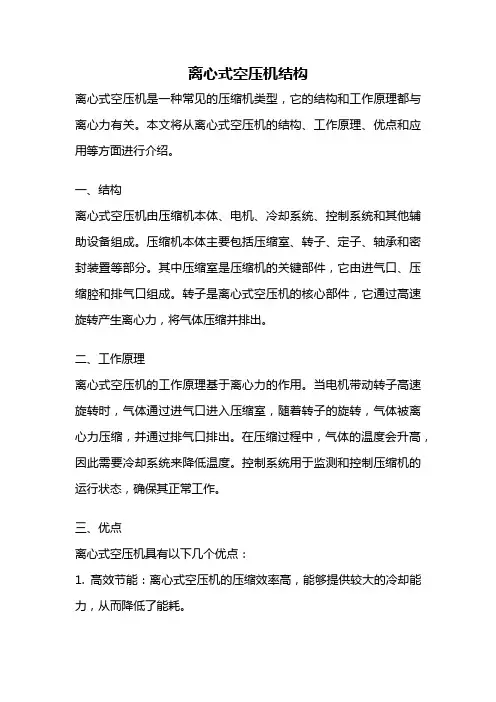

离心式空压机结构离心式空压机是一种常见的压缩机类型，它的结构和工作原理都与离心力有关。

本文将从离心式空压机的结构、工作原理、优点和应用等方面进行介绍。

一、结构离心式空压机由压缩机本体、电机、冷却系统、控制系统和其他辅助设备组成。

压缩机本体主要包括压缩室、转子、定子、轴承和密封装置等部分。

其中压缩室是压缩机的关键部件，它由进气口、压缩腔和排气口组成。

转子是离心式空压机的核心部件，它通过高速旋转产生离心力，将气体压缩并排出。

二、工作原理离心式空压机的工作原理基于离心力的作用。

当电机带动转子高速旋转时，气体通过进气口进入压缩室，随着转子的旋转，气体被离心力压缩，并通过排气口排出。

在压缩过程中，气体的温度会升高，因此需要冷却系统来降低温度。

控制系统用于监测和控制压缩机的运行状态，确保其正常工作。

三、优点离心式空压机具有以下几个优点：1. 高效节能：离心式空压机的压缩效率高，能够提供较大的冷却能力，从而降低了能耗。

2. 运行稳定：离心式空压机的结构简单，转子和定子之间没有接触，因此运行平稳，噪音较小。

3. 维护方便：离心式空压机的零部件少，维护比较方便，故障率低，使用寿命长。

4. 适应性强：离心式空压机的压缩比范围广，能够适应不同的工况要求。

四、应用离心式空压机广泛应用于各个行业，特别是对气体流量和压力要求较高的工艺过程。

以下是几个常见的应用领域：1. 工业生产：离心式空压机可用于工业生产中的气动工具、气动输送系统和气动控制系统等。

2. 石油化工：离心式空压机可用于石油化工行业中的气体增压、气体循环和气体输送等。

3. 食品制造：离心式空压机可用于食品制造行业中的气体输送、气体冷却和气体包装等。

4. 医药制造：离心式空压机可用于医药制造行业中的气体输送、气体循环和气体净化等。

离心式空压机是一种结构简单、运行稳定、高效节能的压缩机。

它具有较高的压缩效率和适应性，广泛应用于各个行业。

随着工业的发展和技术的进步，离心式空压机将在未来发挥更大的作用，为各个行业提供更高效、可靠的气体压缩解决方案。

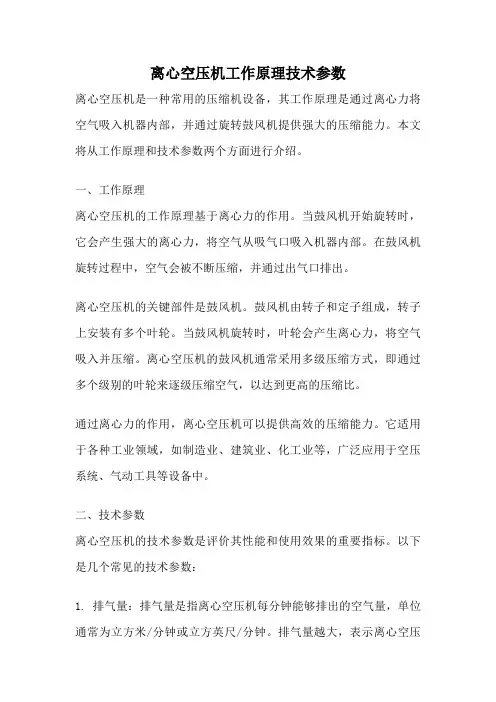

离心空压机工作原理技术参数离心空压机是一种常用的压缩机设备，其工作原理是通过离心力将空气吸入机器内部，并通过旋转鼓风机提供强大的压缩能力。

本文将从工作原理和技术参数两个方面进行介绍。

一、工作原理离心空压机的工作原理基于离心力的作用。

当鼓风机开始旋转时，它会产生强大的离心力，将空气从吸气口吸入机器内部。

在鼓风机旋转过程中，空气会被不断压缩，并通过出气口排出。

离心空压机的关键部件是鼓风机。

鼓风机由转子和定子组成，转子上安装有多个叶轮。

当鼓风机旋转时，叶轮会产生离心力，将空气吸入并压缩。

离心空压机的鼓风机通常采用多级压缩方式，即通过多个级别的叶轮来逐级压缩空气，以达到更高的压缩比。

通过离心力的作用，离心空压机可以提供高效的压缩能力。

它适用于各种工业领域，如制造业、建筑业、化工业等，广泛应用于空压系统、气动工具等设备中。

二、技术参数离心空压机的技术参数是评价其性能和使用效果的重要指标。

以下是几个常见的技术参数：1. 排气量：排气量是指离心空压机每分钟能够排出的空气量，单位通常为立方米/分钟或立方英尺/分钟。

排气量越大，表示离心空压机的压缩能力越强。

2. 压力：压力是指离心空压机能够提供的最大工作压力，单位通常为巴或磅力/平方英寸。

不同工况下的压力要求不同，需要根据实际需求选择合适的离心空压机。

3. 功率：功率是指离心空压机的驱动功率，通常以千瓦或马力表示。

功率越大，离心空压机的工作效率越高。

4. 噪音：噪音是指离心空压机在工作过程中产生的噪音水平，单位通常为分贝。

噪音水平对于工作环境的舒适性和安全性都有一定影响，选择低噪音的离心空压机可以改善工作环境。

除了以上几个常见的技术参数外，离心空压机还有其他一些重要的参数，如进气温度、冷却方式、运行方式等。

这些参数的选择要根据具体的使用需求和工况条件来确定，以保证离心空压机的正常运行和高效工作。

总结：离心空压机是一种通过离心力压缩空气的压缩机设备。

它利用鼓风机产生的离心力将空气吸入并压缩，通过出气口排出。

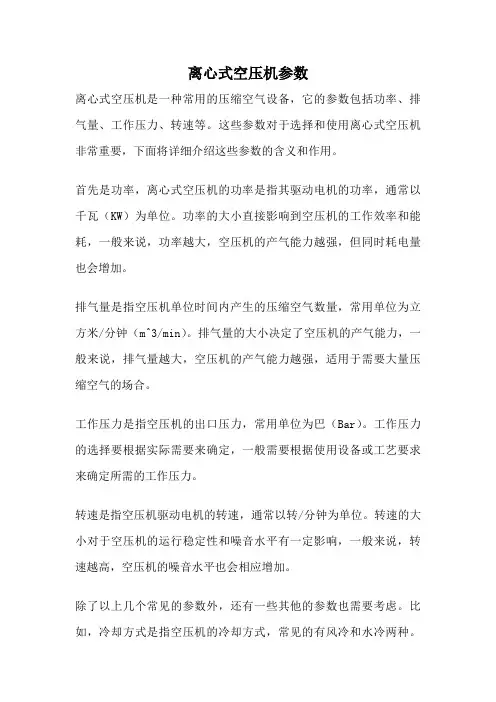

离心式空压机参数离心式空压机是一种常用的压缩空气设备，它的参数包括功率、排气量、工作压力、转速等。

这些参数对于选择和使用离心式空压机非常重要，下面将详细介绍这些参数的含义和作用。

首先是功率，离心式空压机的功率是指其驱动电机的功率，通常以千瓦（KW）为单位。

功率的大小直接影响到空压机的工作效率和能耗，一般来说，功率越大，空压机的产气能力越强，但同时耗电量也会增加。

排气量是指空压机单位时间内产生的压缩空气数量，常用单位为立方米/分钟（m^3/min）。

排气量的大小决定了空压机的产气能力，一般来说，排气量越大，空压机的产气能力越强，适用于需要大量压缩空气的场合。

工作压力是指空压机的出口压力，常用单位为巴（Bar）。

工作压力的选择要根据实际需要来确定，一般需要根据使用设备或工艺要求来确定所需的工作压力。

转速是指空压机驱动电机的转速，通常以转/分钟为单位。

转速的大小对于空压机的运行稳定性和噪音水平有一定影响，一般来说，转速越高，空压机的噪音水平也会相应增加。

除了以上几个常见的参数外，还有一些其他的参数也需要考虑。

比如，冷却方式是指空压机的冷却方式，常见的有风冷和水冷两种。

冷却方式的选择要根据具体情况来确定，一般来说，小型空压机多采用风冷方式，而大型空压机则多采用水冷方式。

还有噪音水平、外形尺寸、重量等参数也需要考虑。

噪音水平是指空压机在工作时产生的噪音级别，一般用分贝（dB）表示。

外形尺寸和重量对于安装和运输空压机都有一定影响，需要根据具体要求进行选择。

离心式空压机的参数包括功率、排气量、工作压力、转速等，这些参数对于选择和使用空压机非常重要。

在选择空压机时，要根据实际需要来确定所需的参数值，以达到最佳的使用效果。

同时，还要考虑其他的参数如冷却方式、噪音水平、外形尺寸、重量等，以确保空压机的稳定运行和方便使用。

离心式空压机工作原理
离心式空压机是一种常用的压缩空气的设备，它能将低压的空气转换成高压的空气，以满足不同的工业需要。

离心式空压机看似简单，但是它的构造仍然很复杂，它的工作原理也很重要。

离心式空压机有三个主要部件：旋转机械装置、活塞式压缩机和焊接机械装置。

旋转机械装置负责将外部气流转换成转轴上外力，这些外力传递到活塞式压缩机上，活塞式压缩机将该外力转换成装置内气体的压缩能量，由此来实现空气压缩。

焊接机械装置将活塞的驱动能量转化为旋转能量，从而使离心式空压机能够顺利运转。

当离心式空压机运行时，低压的空气会首先进入离心式空压机的抽气室，之后的过程如下：
（1）旋转机械装置会从外部进入高速的升压空气，并通过精心设计的齿轮组将气体带入抽气室；
（2）活塞式压缩机会在抽气室内通过周围包裹在活塞上的内外环及螺旋结构将气体压缩；
（3）焊接机械装置运用啮合齿轮的原理，实现活塞的动力传输，使活塞连续运动；
（4）最后，抽气室内的压缩气体会被带入气源室，然后将气体由轴向输出，从而完成空气压缩工作。

离心式空压机具有结构简单、功率低、高效率等特点，在工业领域得到了广泛应用。

它可以满足高流量、低压工况下高效压缩空气的要求，因此在食品饮料、化工、造纸等工业生产中，都可以发挥重要作用。

离心式空压机
离心式空压机（Centrifugal Air Compressor）是一种常见的动能式空压机，利用离心力将空气压缩为高压气体。

以下是离心式空压机的基本工作原理和特点：
工作原理：
离心式空压机利用旋转的离心机构将气体加速，并利用气体的动能来实现气体的压缩。

它由一个主转子和一个扩压器（离心器）组成。

空气通过入口进入离心机构，在高速旋转的作用下，气体被加速并压缩。

然后，气体通过扩压器减速，并转化为高压气体，最终通过出口排出。

特点：
1. 高压输出：离心式空压机适用于中到高压力范围的应用，能够提供稳定的高压气体供应。

它可以满足工业生产、制造、建筑等领域对高压空气的需求。

2. 大容量：离心式空压机通常具有较大的容量，能够提供大量的压缩空气。

这使其适用于需要高流量的应用，如大型工业系统和能源站。

3. 高效能：离心式空压机具有较高的能效，能够在较低的能耗下提供大量的压缩空气。

它的设计优化了内部气流路径，减少了能量损失，提高了能源利用率。

4. 连续运行：离心式空压机通常设计用于连续运行，能够满足工业生产中对持续稳定的空气供应的需求。

5. 较低噪音：相对于某些其他类型的空压机，离心式空压机通常具有较低的噪音水平。

它采用隔音材料和减振措施，减少了噪音对工作环境和操作人员的干扰。

离心式空压机广泛应用于各个行业，如工业生产、制造、建筑、石油化工等。

它们用于提供高压气体，驱动机械设备、供应生产线以及其他对高压空气需求较大的应用。

在选择离心式空压机时，需要考虑所需的压力范围、容量、能效、噪音水平以及维护和运行成本等因素。

离心式空压机工作原理
离心式空压机是一种常用的空气压缩设备。

它通过离心力将气体压缩到高压状态。

离心式空压机的工作原理可分为以下几个步骤：
1. 进气：气体通过进气口进入离心式空压机。

进气口通常位于离心式空压机的前端。

2. 进气过滤：在气体进入离心式空压机之前，会经过进气过滤器。

这个过程可以去除气体中的杂质和颗粒物，以保护离心式空压机的内部部件。

3. 离心压缩：一旦气体进入离心式空压机，会被离心轮吸入。

离心轮是一个以高速旋转的轴，在旋转时会产生离心力。

离心力将气体推向离心轮的外缘，使气体压缩。

4. 压缩空气分离：在离心式空压机旋转的过程中，气体的压缩会产生高温。

为了降低温度并分离含水量较高的液体水，通常会在离心式空压机的出口安装冷却器。

冷却器可以将气体冷却到较低温度，并使水分凝结为液体。

5. 出气：经过冷却后的空气进一步通过出气管道释放出来。

这样就获得了压缩的空气，可以用于各种应用，如气体动力工具、气瓶充气等。

需要注意的是，离心式空压机在工作时需要保证一定的维护和
保养。

定期更换过滤器、保持冷却器的清洁以及检查离心轮的状态等都对离心式空压机的性能和寿命有着重要的影响。

目录：第一章压缩机的基本知识第一节压缩机概述一、定义：二、主要用途：三、压缩机的分类第二节压缩机的著名厂家一、国外著名的压缩机企业有以下几家：二、国内著名的压缩机企业第二章离心压缩机的基本原理第一节离心压缩机概述一、定义二、工作原理三、特点四、适用范围：五、分类：第二节离心压缩机的工作原理分析一、常用名词解释：二、压缩机级中的气体流动第三节级内气体流动的能量损失分析第四节操作机组介绍⑴沈鼓空压机：⑵瑞士苏尔寿空压机⑶杭氧氧气透平压缩机：(4)美国英格索兰压缩机第三章离心压缩机的基本结构主要内容：1、离心压缩机系统组成2、主机部件：转子、定子3、辅助设备主要内容：1、传动系统2、冷却系统3、润滑系统4、安全保护系统第四章离心压缩机的运行、维护、管理主要内容：1、试车2、开停车3、维护、管理4、故障处理第一章压缩机的基本知识第一节压缩机概述一、定义：压缩机是用来提高气体压力和输送气体的机械。

二、主要用途：⒈动力用压缩机⑴压缩气体驱动各种风动机械，如：气动扳手、风镐。

⑵控制仪表和自动化装置。

⑶交通方面：汽车门的开启。

⑷食品和医药工业中用高压气体搅拌浆液。

⑸纺织业中，如喷气织机。

⒉气体输送用压缩机⑴管道输送--为了克服气体在管道中流动过程中，管道对气体产生的阻力。

⑵瓶装输送--缩小气体的体积，使有限的容积输送较多的气体。

⒊制冷和气体分离用压缩机如氟里昂制冷、空气分离。

⒋石油、化工用压缩机⑴用于气体的合成和聚合，如：氨的合成。

⑵润滑油的加氢精制。

三、压缩机的分类⑴按作用原理分：容积式和速度式（透平式）⑵按压送的介质分类：空气压缩机、氮气压缩机、氧气压缩机、氢气压缩机等⑶按排气压力分类：低压（0.3-1.0MPa）、中压（1.0-10MPa）、高压（10-100MPa）、超高压（＞100MPa）⑷按结构型式分类：压缩机----容积式、速度式。

容积式----回转式（包括螺杆式、滑片式、罗茨式）、往复式（包括活塞式、隔膜式）。

第四章离心式空压机及干燥器第四章离心式空压机4.1离心式空压机（系统概述）大气经过空气过滤器后，经由计算机控制的进气阀进入第一段压缩机作初次压缩。

第一段压缩后，空气经由管路被送到中间冷却器冷却，并将冷却所凝结下来的冷凝水分离出来,空气被压缩二或多次才达到所需的压力。

PAP润滑油系统提供压缩机齿轮，轴承所需要的润滑油。

冷却系统提供压缩空气及润滑油所需要的冷却。

PLC控制系统依据马达负载变化，自动操作进气阀，同时排气阀亦根据设定的排气压力进行调节，作自动控制当运转数值到达设定时，控制器的保护功能会将压缩机停止。

喘振是离心式压缩机的特性，当压缩机无法抵抗系统背压时，喘振便发生了。

当喘振发生时，微电脑控制器会自动侦测出喘振，并自动调整操作条件，以避免下一次喘振。

注意：在喘振状况下操作压缩机会导致机件受损。

压缩机的微电脑控制盘功能是控制进、排气阀，控制起动/停止顺序逻辑，测量运转状况，警报及保护。

4.2功能块说明第四章离心式空压机及干燥器 1) STATUS （状态）当选择这个项目以后，PLC触控面板会显示主画面。

主画面是PLC触控面板的预设画面。

此画面会在PLC开机时出现并显示重要的系统操作数据。

事实上“status”的标题并未出现在此画面上，但是当您进入其它标题时，“status”的标题就会出现，可以让您随时回到主画面。

注意:如果压缩机出现警报或跳车状况时， PLC控制器会自动回到主画面。

2) SETPT（设定点）本PLC控制器包含5组设定画面。

这些设定画面会显示不同的警报或跳车设定值及SURGE （喘振）侦测敏感度，PI回路控制，记录撷取时间及自动微调控制。

注意：压缩机运转设定点调整可能产生SURGE或脱离保护装臵，甚至造成压缩机损坏。

3)HISTORY（历史资料）本PLC控制器提供运转资料记录检视及打印。

按主画面上HISTORY后，HISTORY资料银幕就会出现。

4) DATA（运转数据）运转数据，如压力、温度、电流，显示在显示面盘上。
