实验指导书(7)-步进电机控制

实验步进电机控制实验一、实验目的掌握步进电机的工作原理和控制方法二、实验设备1、EL-MUT-III型单片机实验箱2、8051CPU模块3、电机综合模块三、实验内容单片机通过244设置步进电机运行的步数和方向，并显示在数码管上，同时驱动电机按照设定的步数和方向转动，同时在数码管上显示电机的实际转动步数。

四、实验原理步进电机工作原理见模块说明书，控制电路如下图：五、实验步骤1、实验连线：P1口的P1.0---P1.3分别接模块上的A、B、C、D。

CS244接CS0,244的输入IN0--IN7接平推开关KK1--KK8的输入K1--K8。

P1.7接单脉冲输出P-。

2、运行Keil C运行环境，打开Step4文件夹下的Step4.uv2，检查工程的Debug 参数设置是否正确，然后全速运行，数码管的左两位显示设定的步数（16进制），可以通过改变平推开关kk1—kk7的状态设定不同的运行步数，改变kk8的状态可改变电机的转动方向，在数码管上当数值位的小数点位点亮时，表示为逆时针方向，否则为顺时针方向。

完成设置后，按动单脉冲开关Pules，电机按照设定的方向和步数开始转动，同时在数码管的右侧显示电机的转动步数，当达到设定值时，电机停止转动。

3、观察步进电机的运动与设定值是否一致。

六、实验结果输入运行步数N，电机运行N步后停止，且方向与设定方向一致。

七、程序框图实验直流电机调压调速实验一、实验目的掌握直流电机测速和调速的工作原理二、实验设备1、EL-MUT-III型单片机实验箱2、8051CPU模块3、电机综合模块三、实验内容电机每转一周，SIGNAL端产生一如图所示的脉冲,通过用INT0检测该脉冲的高电平，并从P10输出输出一8253的GATA信号来控制8253计数器的启停。

通过8253的计数值计算转速，转速值经主机箱RS232串口送至PC机，在PC机上进行PID计算，计算结果通过串口送给CPU，经D/A转换成电压，控制电机转速。

实验七步进电机控制一、实验目的1、掌握PLC功能指令的用法2、掌握用PLC控制步进电机的方法二、实验器材1. DICE-PLC01型可编程序控制器实验台/箱l台2. 编程电缆l根3. 连接导线若干三、实验内容及步骤1、步进电机的工作原理步进电也称为脉冲电机，它可以直接接收来自计算机的数字脉冲，使电机旋转过相应的角度。

步进电机在要求快速启停，精确定位的场合做为执行部件，得到了广泛采用。

四相步进电机的工作方式：*单相四拍工作方式，其电机控制绕组A、B、C、D相的正转通电顺序为：A→B→C→D→A；反转通电顺序为：A→D→C→B→A。

*四相八拍工作方式，正转的绕组通电顺序为：A→AB→B→BC→C→CD→D→DA→A；反向的通电顺序为：A→AD→D→DC→C→CB→B→BA→A。

*双四拍工作方式，正转的绕组通电顺序为：AB→BC→CD→DA→AB；反向的通电顺序为：AB→AD→DC→CB→BA。

步进电机有如下特点：给步进脉冲电机就转，不给步进脉冲电机就不转；步进脉冲的频率越高，步进电机转得越快；改变各相的通电方式，可以改变电机的运行方式；改变通电顺序，可以控制电机的正、反转。

2、设计要求（1）控制模块中的步进电机工作方式为四相八拍，电机的四相线圈分别用A、B、C、D表示，公共端已接地。

当电机正转时，其工作方式如下：A→AB→B→BC→C→CD→D→DA→A。

当电机反转时，其工作方式如下：A→-AD→D→DC→C→CB→B→BA→A。

设计程序，要求能控制步进电机正反转，并能控制它的转速。

（2）设置以下控制按钮：启动、停止按钮；正、反转控制按钮；快速、慢速控制按钮。

步进电机的脉冲可用逐位移位指令循环移位来实现，其脉冲频率可通过控制逐位移位指令的移位脉冲来调节，而移位脉冲可用两个定时器组合来完成，要改变脉冲频率，只要改变定时器设定值即可。

（3）程序运行后，首先选择正、反转按钮，然后选择快、慢速按钮，最后按下“启动”按钮，电机便会按照按钮的选择控制来工作。

机械设计制造及其自动化专业实验——机电控制实验步进电机控制技术综合实验————可编程控制器控制滑台的速度、位置实验指导书重庆理工大学重庆汽车学院实践教学及技能培训中心2012年10月学生实验守则1．学生应按照实验教学计划和约定的时间，准时上实验课，不得迟到早退。

2．实验前认真阅读实验指导书，明确实验目的、步骤、原理，预习有关的理论知识，并接受实验教师的提问和检查。

3．进入实验室必须遵守实验室的规章制度。

不得高声喧哗和打闹，不准抽烟、随地吐痰和乱丢杂物。

4．做实验时必须严格遵守仪器设备的操作规程，爱护仪器设备，服从实验教师和技术人员指导。

未经许可不得动用与本实验无关的仪器设备及其它物品。

5．实验中要细心观察，认真记录各种试验数据。

不准敷衍，不准抄袭别组数据，不得擅自离开操作岗位。

6．实验时必须注意安全，防止人身和设备事故的发生。

若出现事故，应立即切断电源，及时向指导教师报告，并保护现场，不得自行处理。

7．实验完毕，应主动清理实验现场。

经指导教师检查仪器设备、工具、材料和实验记录后方可离开。

8．实验后要认真完成实验报告，包括分析结果、处理数据、绘制曲线及图表。

在规定时间内交指导教师批改。

9．在实验过程中，由于不慎造成仪器设备、器皿、工具损坏者，应写出损坏情况报告，并接受检查，由领导根据情况进行处理。

10．凡违反操作规程，擅自动用与本实验无关的仪器设备、私自拆卸仪器而造成事故和损失的，肇事者必须写出书面检查，视情节轻重和认识程度，按学院有关规定予以赔偿。

重庆理工大学说明1.同学可以登录学校的“实验选课系统”（从学校首页登陆：或从数字校园登录），自己进行实验项目的选择。

希望同学们能在每个实验项目开放的时间内尽早进行实验预约（预约时间必须比实验上课时间提前3天），因为学生数量比较多，如果某实验项目开放的时间内同学未能进行实验预约，则错过该实验项目的实验机会，补做就要在该实验项目下一次开放时进行。

2.如有什么问题，同学可以拨打电话62563127联系张君老师。

一、实训背景随着科技的飞速发展，步进电机在工业自动化、精密定位、医疗设备等领域得到了广泛的应用。

为了深入了解步进电机的原理和应用，提高自身的动手实践能力，我们进行了步进电机控制实训。

二、实训目标1. 理解步进电机的原理和工作方式。

2. 掌握步进电机的驱动方法和控制方法。

3. 学会使用单片机对步进电机进行编程和控制。

4. 提高团队协作能力和问题解决能力。

三、实训内容1. 步进电机原理步进电机是一种将电脉冲信号转换为角位移或线位移的执行元件。

其特点是响应速度快、定位精度高、控制简单。

步进电机每输入一个脉冲信号，就转动一个固定的角度，称为步距角。

步距角的大小取决于电机的结构，常见的步距角有1.8度、0.9度等。

2. 步进电机驱动步进电机的驱动通常采用步进电机驱动器。

驱动器将单片机输出的脉冲信号转换为驱动步进电机的电流信号，实现对步进电机的控制。

常见的驱动器有L298、A4988等。

3. 单片机控制本实训采用AT89C51单片机作为控制核心。

通过编写程序，控制单片机输出脉冲信号，实现对步进电机的正转、反转、停止、速度等控制。

4. 实训步骤（1）搭建步进电机驱动电路，连接单片机、步进电机、按键等外围设备。

（2）编写程序，实现以下功能：- 正转、反转控制；- 速度控制；- 停止控制；- 按键控制。

（3）使用Proteus仿真软件进行程序调试，验证程序的正确性。

（4）将程序烧录到单片机中，进行实际硬件测试。

四、实训结果与分析1. 正转、反转控制通过编写程序，实现了对步进电机的正转和反转控制。

在Proteus仿真软件中，可以观察到步进电机按照设定的方向转动。

2. 速度控制通过调整脉冲信号的频率，实现了对步进电机转速的控制。

在Proteus仿真软件中，可以观察到步进电机的转速随脉冲频率的变化而变化。

3. 停止控制通过编写程序，实现了对步进电机的停止控制。

在Proteus仿真软件中，可以观察到步进电机在停止信号后立即停止转动。

机电一体化系统设计课程实验指导书(可编程控制器原理及工程应用)实验一步进电机控制实验一、实验目的1、掌握步进电机工作原理；2、熟悉对步进电机转向、速度、行程进行控制的方法。

二、实验要求1、通过实验，加深并验证学过的理论知识，掌握实验的基本方法和实验原理；2、正确使用仪器设备；3、认真观察仪器设备的运动方式，独立编写控制程序并进行操作。

4、学生在实验过程中，应学会独立思考，应用所学专业理论知识分析和解决实验中遇到的具体问题；三、实验原理1、步进电机工作原理步进电机按工作原理可分为电磁式、磁阻式、永磁式、混合式四类。

其中混合式步进电机从定子或转子的导磁体来看，它如反应式步进电机，所不同的是它的转子上置有磁钢，反应式转子则无磁钢。

从它的磁路内含有永久磁钢这一点来说，又可以说它是永磁式，但因其结构不同，使其作用原理及性能方面，都与永磁式步进电机有明显区别。

它好像是反应式和永磁式的结合，所以常称为混合式。

混合式步进电机具有驱动电流小，效率高，过载能力强、控制精度高等特点，是目前市面上应用最为广泛的一种步进电机。

左图是两相混合式步进电机的剖面示意图。

定子上有两个等分的磁极，相邻两个磁极间的夹角为90°。

磁极上面装有控制绕组且联成A、B两相，转子上均匀分布两个齿，齿间距为180°。

以A、B表示两相绕组正向电流工作，、表示反向电流工作，可实现：1、两相激励四拍整步运行方式，即AB→B→→A 或单相激励的四拍运行方式，即A→B→ → 。

2、八拍半步运行方式，即AB→B→ B→ →→→A→A。

两相混合式步进电机剖面示意图此外还有1/4步距的运行方式、微步距控制运行方式，这里不一一叙述。

本节以八拍半步运行方式为例，讲述其工作原理，从下图可看出，（a）图为当A、B两相同时正向通电时，转子受到两相转矩的矢量和而转至该位置，(b)图为B相通电瞬间时转子的受力情况，(c)图为A相接反向电流，而B相接正向电流时转子受到两相转矩的矢量和而转到该位置，依此类推，可得出八拍半步运行方式（图中只给出了前三拍运行方式）。

第1篇一、实验目的1. 理解步进电机的工作原理及控制方法。

2. 掌握单片机与步进电机驱动模块的接口连接方法。

3. 学习使用C语言编写程序，实现对步进电机的正反转、转速和定位控制。

4. 通过实验，加深对单片机控制系统的理解。

二、实验原理步进电机是一种将电脉冲信号转换为角位移或线位移的电机，其特点是控制精度高、响应速度快、定位准确。

步进电机控制实验主要涉及以下几个方面：1. 步进电机驱动模块：常用的驱动模块有ULN2003、A4988等，它们可以将单片机的数字信号转换为步进电机的控制信号。

2. 单片机：单片机是整个控制系统的核心，负责接收按键输入、处理数据、控制步进电机驱动模块等。

3. 步进电机：步进电机分为单相、双相和三相等类型，本实验使用的是双相四线步进电机。

三、实验设备1. 单片机开发板：例如STC89C52、STM32等。

2. 步进电机驱动模块：例如ULN2003、A4988等。

3. 双相四线步进电机。

4. 按键。

5. 数码管。

6. 电阻、电容等元件。

7. 电源。

四、实验步骤1. 硬件连接（1）将步进电机驱动模块的输入端（IN1、IN2、IN3、IN4）分别连接到单片机的P1.0、P1.1、P1.2、P1.3口。

（2）将按键的输入端连接到单片机的P3.0口。

（3）将数码管的段选端连接到单片机的P2口。

（4）将步进电机驱动模块的电源端连接到电源。

（5）将步进电机连接到驱动模块的输出端。

2. 编写程序（1）初始化单片机I/O端口，设置P1口为输出端口，P3.0口为输入端口，P2口为输出端口。

（2）编写按键扫描函数，用于读取按键状态。

（3）编写步进电机控制函数，实现正反转、转速和定位控制。

（4）编写主函数，实现以下功能：a. 初始化数码管显示；b. 读取按键状态；c. 根据按键状态调用步进电机控制函数；d. 更新数码管显示。

3. 调试程序（1）将程序烧写到单片机中；（2）打开电源，观察数码管显示和步进电机运行状态；（3）根据需要调整程序，实现不同的控制效果。

步进电机控制实验1、实验目的：了解步进电机控制的基本原理；掌握控制步进电机转动的编程方法。

2、实验内容：利用P1输出脉冲序列，由7路反相器电路ULN2003A驱动步进电机。

3、实验接线图：4、实验步骤：（1）在Proteus环境下画电路图；（2）使用keil软件编程，生成hex文件；（3）将hex文件下载到单片机；（4）分别操作K1、K2、K3键，观察电机转向和旋转圈数。

5、程序清单：#include <reg52.h>#define uint unsigned int#define uchar unsigned charuchar code FFW[]={x01,0x03,0x02,0x06,0x04,0x0c,0x08,0x09 };uchar code REV[]={0x09,0x08,0x0c,0x04,0x06,0x02,0x03,0x01 };sbit K1 = P3^0;sbit K2 = P3^1;sbit K3 = P3^2;void DelayMS(uint ms){ uchar i;while(ms--){for(i=0;i<120;i++);}} void SETP_MOTOR_FFW(uchar n) {uchar i,j;for(i=0;i<5*n;i++){for(j=0;j<8;j++){if(K3 == 0) break;P1 = FFW[j];DelayMS(25);}}}void SETP_MOTOR_REV(uchar n) {uchar i,j;for(i=0;i<5*n;i++){for(j=0;j<8;j++){if(K3 == 0) break;P1 = REV[j];DelayMS(25);}}}void main(){uchar N = 3;while(1){if(K1 == 0){P0 = 0xfe;SETP_MOTOR_FFW(N);if(K3 == 0) break;}else if(K2 == 0){P0 = 0xfd;SETP_MOTOR_REV(N);if(K3 == 0) break;}else{P0 = 0xfb;P1 = 0x03;}}}。

步进电机驱动与控制实验
在步进电机驱动与控制实验挂箱区完成本实验
一、实验目的
掌握移位指令在控制系统中的应用及编程方法。

二、控制要求
要求对步进电机四个绕组依次实现如下方式的循环通电控制：
单四拍运行：正转A-B-C-D；反转D-C-B-A
双四拍运行：正转AB-BC-CD-DA；反转DC-CB-BA-AD
单双八拍运行：正转A-AB-B-BC-C-CD-D-DA
反转D-DC-C-CB-B-BA-A-AD
三、步进电机的控制面板图：
步进电机刻度盘
四相步进电机驱动与控制面板图
上图中的步进电机刻度盘表示步进电机旋转角度和方向；步进电机指示灯同步跟踪步进电机的A、B、C、D四绕组。

五、程序设计流程图
六、参考梯形图
七、练习题：
1、试编制步进电机单四拍正转10圈，再反转10圈后停止程序。

2、试编制步进电机双四拍正转10圈，再反转10圈后停止程序。

3、试编制步进电机单双八拍正转10圈，再反转10圈后停止程序。

4、试将练习题1和练习题2连接成一个程序。

5、试将练习题1和练习题3连接成一个程序。

6、试将练习题2和练习题3连接成一个程序。

7、试将练习题1、练习题2和练习题3连接成一个程序。

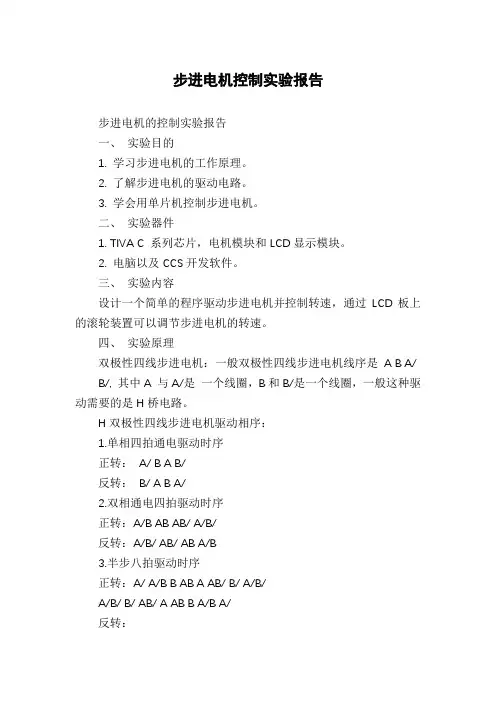

步进电机控制实验报告步进电机的控制实验报告一、实验目的1. 学习步进电机的工作原理。

2. 了解步进电机的驱动电路。

3. 学会用单片机控制步进电机。

二、实验器件1. TIVA C 系列芯片，电机模块和LCD显示模块。

2. 电脑以及CCS开发软件。

三、实验内容设计一个简单的程序驱动步进电机并控制转速，通过LCD板上的滚轮装置可以调节步进电机的转速。

四、实验原理双极性四线步进电机：一般双极性四线步进电机线序是A B A/ B/, 其中A 与A/是一个线圈，B和B/是一个线圈，一般这种驱动需要的是H桥电路。

H双极性四线步进电机驱动相序：1.单相四拍通电驱动时序正转：A/ B A B/反转：B/ A B A/2.双相通电四拍驱动时序正转：A/B AB AB/ A/B/反转：A/B/ AB/ AB A/B3.半步八拍驱动时序正转：A/ A/B B AB A AB/ B/ A/B/A/B/ B/ AB/ A AB B A/B A/反转：*****驱动芯片：*****为玩具、打印机及其他机电一体化应用提供了一款双通道桥式电机驱动器解决方案。

该器件具有两个H桥驱动器，并能够驱动两个直流(DC)电刷电机、一个双极性步进电机、螺线管或其他电感性负载。

每个H桥的输出驱动器模块由N沟道功率MOSFET组成，这些MOSFET被配置成一个H桥，以驱动电机绕组。

每个H桥都包括用于调节或限制绕组电流的电路。

借助正确的PCB设计，*****的每个H桥能够连续提供高达1.5-ARMS（或DC）的驱动电流（在25℃和采用一个5VVM电源时）。

每个H桥可支持高达2A的峰值电流。

在较低的VM电压条件下，电流供应能力略有下降。

该器件提供了利用一个故障输出引脚实现的内部关断功能，用于：过流保护、短路保护、欠压闭锁和过热。

另外，还提供了一种低功耗睡眠模式。

*****内置于16引脚HTSSOP封装或采用PowerPAD?的QFN封装（绿色环保：RoHS和无Sb/Br）。

步进电机控制实验报告步进电机控制实验报告引言步进电机是一种常见的电机类型，具有精准的位置控制和可靠的运动控制能力。

在本次实验中，我们将学习如何使用Arduino控制步进电机，并通过实际操作来验证控制的可行性和有效性。

一、实验目的本次实验的主要目的是掌握步进电机的控制原理和方法，了解步进电机的特点以及其在实际应用中的作用。

通过实验，我们将学习如何使用Arduino来控制步进电机的旋转方向和步进角度，并能够实现精确的位置控制。

二、实验器材1. Arduino开发板2. 步进电机3. 驱动模块4. 连接线三、实验步骤1. 连接步进电机和驱动模块：将步进电机的相线连接到驱动模块的对应接口上，并将驱动模块与Arduino开发板连接。

2. 编写控制程序：在Arduino开发环境中，编写控制步进电机的程序。

首先，定义步进电机的旋转方向和步进角度，然后利用Arduino的输出引脚控制驱动模块，从而控制步进电机的旋转。

3. 上传程序并测试：将编写好的程序上传到Arduino开发板上，并将步进电机连接到电源。

通过控制程序中的参数，观察步进电机的旋转方向和步进角度，验证控制的准确性和可行性。

四、实验结果与分析经过实验，我们成功地控制了步进电机的旋转方向和步进角度。

通过改变控制程序中的参数，我们可以实现步进电机的正转、反转和停止等操作。

实验结果表明，步进电机的控制精度较高，可以实现精确的位置控制。

五、实验总结通过本次实验，我们深入了解了步进电机的控制原理和方法，并通过实际操作验证了控制的可行性和有效性。

步进电机作为一种常见的电机类型，在工业自动化和机器人领域有着广泛的应用。

掌握步进电机的控制技术，对于我们今后的学习和工作具有重要的意义。

六、实验心得本次实验让我对步进电机的控制有了更深入的了解。

通过编写控制程序，我学会了如何利用Arduino来控制步进电机的旋转方向和步进角度。

实验过程中，我遇到了一些问题，例如如何正确连接步进电机和驱动模块，以及如何调试控制程序等。

实验九步进电机控制实验姓名专业通信工程学号成绩一、实验目的1.掌握keil C51软件与proteus软件联合仿真调试的方法；2.掌握步进电机的工作原理及控制方法；3.掌握步进电机控制的不同编程方法；二、实验仪器与设备1.微机1台2.keil C51集成开发环境3.Proteus仿真软件三、实验内容1.用Proteus设计一四相六线步进电机控制电路。

要求利用P1口作步进电机的控制端口，通过达林顿阵列ULN2003A驱动步进电机。

基本参考电路见后面附图。

2.编写程序，实现步进电机的正反转控制。

正反转时间分别持续10S时间，如此循环。

3.设计一可调速步进电机控制电路。

P3.2~P3.5分别接按键k1~k4，其中k1为正反转控制按键，k2为加速按键，k3为减速按键，k4为启动/停止按键，要求速度7档（1~7）可调，加减速各设3档，复位时位于4档，要求每档速度变化明显。

该步进电机控制电路在以上电路的基础上自行修改。

四、实验原理1.步进电机控制原理：1)步进电机是利用电磁铁的作用原理，步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。

每来一个电脉冲，步进电机转动一定角度，带动机械移动一小段距离。

特点A.来一个脉冲，转一个步距角。

B.控制脉冲频率，可控制电机转速。

C.改变脉冲顺序，可改变转动方向。

2)以反应式步进电机为例说明步进电机的结构和工作原理。

三相反应式步进电动机的原理结构图如下，定子内圆周均匀分布着六个磁极，磁极上有励磁绕组，每两个相对的绕组组成一相。

转子有四个齿。

给A相绕组通电时，转子位置如图（a），转子齿偏离定子齿一个角度。

由于励磁磁通力图沿磁阻最小路径通过，因此对转子产生电磁吸力，迫使转子齿转动，当转子转到与定子齿对齐位置时(图b)，因转子只受径向力而无切线力，故转矩为零，转子被锁定在这个位置上。

由此可见：错齿是助使步进电机旋转的根本原因。

3）三相反应式步进电动机的控制原理①三相单三拍：A 相→ B 相→ C 相→ A 相②三相六拍：A→AB →B →BC →C → CA→ A③三相双三拍：AB →BC →CA→AB4）步距角计算公式：θ—步距角 Z r—转子齿数 m —每个通电循环周期的拍数2、ULN2003A：七达林顿阵列ULN2003A是集成达林顿管反相驱动电路，内部还集成了一个消线圈反电动势的二极管，可用来驱动电机、继电器等功率器件。

微机原理步进电机控制微机原理步进电机控制实验报告实验步进电机控制⼀、实验内容l、⽤8255的PA0,PA3输出脉冲信号，驱动步进电机转动，通过键盘设定来控制步进电机正转、反转、停⽌。

2、实验预备知识，步进电机驱动原理是通过对它每相线圈中的电流的顺序切换来使电机作步进式旋转。

驱动电路由脉冲信号来控制，所以调节脉冲信号的频率便可改变步进电机的转速，⽤微电脑控制步进电机最适合。

⼆、实验步骤1、在系统处于命令提⽰符“P.”态下，按SCAL键。

2、按图6,9连好实验线路图，8255的PA0,PA3依次连到HA-HD插孔。

3、运⾏实验程序。

在系统处于命令提⽰符“P.”态下，输⼊1630，按EXEC键，显⽰BJ?，按“1”键正转;按“2”键反转;按“3”停⽌。

4、观察步进电机转动情况。

三、实验原理图, 实验接线图:四(实验程序清单CODE SEGMENT ;BJ.ASM ASSUME CS: CODE IOCONPT EQU 0FF2BH IOBPT EQU 0FF29H IOAPT EQU 0FF28HPA EQU 0FF20H ;字位⼝PB EQU 0FF21H ;字形⼝PC EQU 0FF22H ;键⼊⼝ORG 1630HSTART: JMP START0 BUF DB ?,?,?,?,?,? KZ DB ?ltime db ?lkey db ?data1:db0c0h,0f9h,0a4h,0b0h,99h,92h,82h,0f8h,80h,90h,88h,83h,0c6h,0a1h db86h,8eh,0ffh,0ch,89h,0deh,0c7h,8ch,0f3h,0bfh,8FH,0F1HSTART0: CALL BUF1 ;写显⽰缓冲区初值MOV AL,88H ;MOV DX,IOCONPTOUT DX,AL ;写命令字redikey: call dispkey ;调⽤显⽰键扫cmp KZ,01h ;是1键正转JZ ZZcmp KZ,02h ;是2键反转JZ STXJMP REDIKEY ;继续读键JMP ST ;转停⽌ STX:ZZ: CALL BUFZ ;显⽰正转值ZZ1: MOV DX,IOAPT ;PA⼝MOV AL,03H ;MOV DX,IOAPTOUT DX,AL ;驱动步进电机,A.B两相CALL DELPZ ;延时,读键MOV AL,06HMOV DX,IOAPTOUT DX,AL ;驱动步进电机,A.d两相CALL DELPZ MOV AL,0CHMOV DX,IOAPTOUT DX,AL ;驱动步进电机,C.D两相CALL DELPZ MOV AL,09H ;驱动步进电机,B.C两相MOV DX,IOAPT OUT DX,ALCALL DELPZMOV AL,03HMOV DX,IOAPTOUT DX,ALCALL DELPZMOV AL,06HMOV DX,IOAPTOUT DX,ALCALL DELPZMOV AL,0CHMOV DX,IOAPTOUT DX,ALCALL DELPZMOV AL,09HMOV DX,IOAPTOUT DX,AL;------------------------- FZ: CALL BUFF ;反转⼊⼝FZ1: MOV DX,IOAPTMOV AL,0CHOUT DX,ALCALL DELPFMOV AL,06HMOV DX,IOAPTOUT DX,ALCALL DELPFMOV DX,IOAPTMOV AL,03HOUT DX,ALCALL DELPFMOV AL,09HMOV DX,IOAPTOUT DX,ALCALL DELPFMOV AL,0CHMOV DX,IOAPTOUT DX,ALCALL DELPFMOV AL,06HMOV DX,IOAPTOUT DX,ALCALL DELPFMOV AL,03HMOV DX,IOAPTOUT DX,ALCALL DELPFMOV AL,09HMOV DX,IOAPTOUT DX,ALCALL DELPFMOV AL,00HOUT DX,ALST1: call dispkey cmp KZ,01hJZ ZZMONcmp KZ,02hJZ FZMONJMP ST1delpZ: mov cx,02h con1: push cx CALL dispkey pop cxcmp KZ,02hJZ FZMONcmp KZ,03hJZ STMONloop con1RETdelpF: mov cx,02h con2: push cx CALL dispkey pop cxcmp KZ,01hJZ ZZMONcmp KZ,03hJZ STMONloop con2RETZZMON: POP CXJMP ZZFZMON: POP CXJMP FZSTMON: POP CXJMP ST;-------------------------dispkey: call disp ;键盘显⽰⼦程序,见前注释call key mov ah,al ;newkeymov bl,ltime ;ltimemov dx,PA ;0ff21hout dx,alcmp ah,bhmov bh,ah ;bh=new keymov ah,bl ;al=timejz disk4mov bl,88hmov ah,88hdisk4: dec ahcmp ah,82hjz disk6cmp ah,0ehjz disk6cmp ah,00hjz disk5mov ah,20hdec bljmp disk7disk5: mov ah,0fhdisk6: mov bl,ahmov ah,bhdisk7: mov ltime,blmov lkey,bhmov KZ,bhmov al,ahretkey: mov al,0ffh ;键扫⼦程序mov dx,PB out dx,almov bl,00hmov ah,0fehmov cx,08hkey1: mov al,ahmov dx,PAmov ah,alnopnopnopnopnopnopmov dx,PCin al,dxnot alnopnopand al,0fhjnz key2inc blloop key1jmp nkeykey2: test al,01h je key3 mov al,00hjmp key6key3: test al,02h je key4 mov al,08hjmp key6key4: test al,04h je key5 mov al,10hjmp key6key5: test al,08hje nkeymov al,18hkey6: add al,blcmp al,10hjnc fkeymov bl,almov al,[bx+si]retnkey: mov al,20h fkey: retdata2: db 07h,04h,08h,05h,09h,06h,0ah,0bh DB 01h,00h,02h,0fh,03h,0eh,0ch,0dh DISP: MOV AL,0FFH ;显⽰⼦程序 ,5ms MOV DX,PAOUT DX,ALMOV CL,0DFH ;20HMOV BX,OFFSET BUF DIS1: MOV AL,[BX]MOV AH,00HPUSH BXMOV BX,OFFSET DATA1ADD BX,AXMOV AL,[BX]POP BXMOV DX,PBOUT DX,ALMOV AL,CLMOV DX,PAOUT DX,ALPUSH CXDIS2: MOV CX,0a0HLOOP $POP CXCMP CL,0FEHJZ LX1INC BXROR CL,1JMP DIS1LX1: MOV AL,0FFHMOV DX,PBOUT DX,ALRETBUF1: MOV BUF,0BH ;写”BJ----” MOV BUF+1,019HMOV BUF+4,17HMOV BUF+5,17HRETBUFZ: MOV BUF,0BH ;写”BJ---F” MOV BUF+1,19HMOV BUF+2,17HMOV BUF+3,17HMOV BUF+4,17HMOV BUF+5,0FHRETBUFF: MOV BUF,0BH ;写”BJ---r” MOV BUF+1,19HMOV BUF+2,17HMOV BUF+3,17HMOV BUF+4,17HMOV BUF+5,18HRETBUFS: MOV BUF,0BH ;写”BJ---S” MOV BUF+1,19HMOV BUF+2,17HMOV BUF+3,17HMOV BUF+4,17HMOV BUF+5,05HRETCODE ENDSEND START五、实验总结1、通过实验进⼀步了解8086的使⽤，学习汇编语⾔编程⽅法及调试技巧。

步进电机控制实验指导书步进电机是一种将电脉冲转换成相应角位移的控制电动机。

步进电机的控制装置由脉冲发生器、环形分配器和功率放大器组成，只要将脉冲依次送到步进电机的每一相，如果是A→AB→B→BC→C→CA这样的顺序（如图1），那么电机正转；如果是A→AC→C→B→B→BA这样的顺序，那么电机反转。

通过控制脉冲发出的频率，就可以控制电机的转速。

图1 三相通电时序图一、实验目的1、了解步进电机控制的基本原理。

2、掌握步进电机环形分配器的基本工作原理及软件编程实现方法。

二、实验设备DVCC-5286JH++微机实验系统三、实验要求1、复习教材中有关“步进电机软件环形分配的实现”内容。

2、阅读实验装置操作说明书，要求完全掌握实验装置的使用。

3、根据实验内容按步进电机运行方式写出环形分配表及实验程序。

四、实验内容1、实验基本原理用8255A芯片（参见图2）的PB0～PB3口输出脉冲信号，驱动步进电机转动，硬件线路原理如图3所示。

8255A芯片一般占用四个连续的口地址，按照从高到低分别为：控制口、C口、B口、A口。

8255共有三种工作方式：方式0：基本输入输出；方式1：中断工作方式；方式2：双通输入输出，仅有A口。

图2 8255A芯片简介图3 实验原理图2、实验线路连接（1）8255A的PB0～PB3依次连到BJDJ区步进电机插头J3右边的BA~BD插孔。

（2）将步进电机插头连到DVCC实验系统BJDJ区步进电机驱动输出插座J3上。

五、实验步骤1、按图2连好实验线路。

2、运行实验程序。

（1）联机时，实验程序文件名为\DVCC\H8EXE\H810S.EXE。

（2）单机时，实验程序起始地址为F000：9630。

在系统显示监控提示符“P”时：输入F000 按F1键输入9630 按EXEC键观察电机转动情况。

七、报告要求写出：1、细化后的程序流程图和调试完成的程序清单；2、电机运行的实验结果；3、实验体会，包括实验过程中碰到的问题、解决方法和有关实验的改进建议及收获等；4、回答下面的思考题。

步进电机控制实验
一.实验目的
1 了解步进电机控制的基本原理
2 掌握控制步进电机转动的编程方法
二.实验内容
1 连接电路,利用8255输出脉冲序列,开关K0～K6控制步进电机转速,K7控制步进电机转向.实验盒上步进电机插头接实验台上J4.8255CS接288H～28FH.PA0～PA3接BA～BD;PC0～PC7接K0～K7.
2 编程
当K0～K6中某一开关为"1"(向上拨)时步进电机启动.K7向上打电机正向,向下电机反转.
三.实验说明
步进电机驱动原理是通过对每相线圈中的电流的顺序切换来使电机作步进式旋转.驱动电路由脉冲信号来控制,所以调节脉冲信号的频率便可改变步进电机的转速.
如下图所示:本实验用的步进电机用直流+5V电压,每相电流为0.16A,电机线圈由四相组成: 即:Φ1(BA); Φ2(BB)
Φ3(BC);Φ4(BD)
驱动方式为二相激磁方式,各线圈通电顺序如下表
表中首先向Φ1线圈--Φ2线圈输入驱动电流,接着Φ2--Φ3,Φ3--Φ4,Φ4--Φ1,又回到Φ1--Φ2,按这种顺序切换,电机轴按顺时针方向旋转.
实验可通过不同长度的延时来的到不同频率的步进电机输入脉冲,从而的到多种步进速度. 实验流程:
五、实验电路图:。

实验一步进电机基本原理实验一、实验目的1、了解步进电动机的基本结构和工作原理。

2、掌握步进电机驱动程序的设计方法。

二、实验原理步进电动机又称为脉冲电机，是工业过程控制和仪表中一种能够快速启动、反转和制动的执行元件。

其功能是将电脉冲转换为相应的角位移或直线位移。

步进电动机的运转是由电脉冲信号控制的，步进电动机的角位移量或线位移量与脉冲数成正比，每给一个脉冲，步进电机就转动一个角度（步距角）或前进/倒退一步。

步进电机旋转的角度由输入的电脉冲数确定，所以，也有人称步进电动机为一个数字/角度转换器。

当某一相绕阻通电时，对应的磁极产生磁场，并与转子形成磁路，这时，如果定子和转子的小齿没有对齐，在磁场的作用下，由于磁通具有力图走磁阻最小路径的特点，转子将转动一定的角度，使转子与定子的齿相互对齐，由此可见，错齿是促使电机旋转的原因。

四相步进电动机以四相单四拍、四相双四拍、四相八拍方式工作时的脉冲分配表如表1，表2和表3表1 四相单四拍脉冲分配表表2 四相双四拍脉冲分配表表3 四相八拍脉冲分配表如步进电动机每一相均停止通电，则电机处于自由状态；若某一相一直通直流电时，则电机可以保持在固定的位置上，即停在最后一个脉冲控制的角位移的终点位置上，这样，步进电动机可以实现停车时转子定位。

这就是步进电动机的自锁功能。

当步进电机处于自锁时，若用手旋转它，感觉很难转动。

三、实验步骤：1.将DRYDC-A型运动控制台的电源线和串行通信接口线连接好。

2.打开DRMU-ME-B综合实验台的电源总开关，开关电源的开关，采集仪开关。

启动硬件设备。

3.打开计算机，从桌面或程序组运行DRLink主程序，然后点击DRLink快捷工具条上的“联机注册”图标，选择“DRLink采集主卡检测”进行注册。

没有使用信号采集主卡的用户可选择：“局域网服务器”进行注册，此时，必需在对话框中填入DRLink服务器的主机IP地址。

4.点击DRLink快捷工具条上“文件夹”图标，出现文件选择对话框，在实验目录中选择“步进电机基本原理”实验，并启动该实验。

步进电机控制实验一、实验目的：了解步进电机工作原理，掌握用单片机的步进电机控制系统的硬件设计方法，熟悉步进电机驱动程序的设计与调试，提高单片机应用系统设计和调试水平。

二、实验内容：编写并调试出一个实验程序按下图所示控制步进电机旋转：三、工作原理：步进电机是工业过程控制及仪表中常用的控制元件之一，例如在机械装置中可以用丝杠把角度变为直线位移，也可以用步进电机带螺旋电位器，调节电压或电流，从而实现对执行机构的控制。

步进电机可以直接接收数字信号，不必进行数模转换，用起来非常方便。

步进电机还具有快速启停、精确步进和定位等特点，因而在数控机床、绘图仪、打印机以及光学仪器中得到广泛的应用。

步进电机实际上是一个数字/角度转换器，三相步进电机的结构原理如图所示。

从图中可以看出，电机的定子上有六个等分磁极，A、A′、B、B′、C、C ′，相邻的两个磁极之间夹角为60o，相对的两个磁极组成一相（A-A′，B-B′，C-C′），当某一绕组有电流通过时，该绕组相应的两个磁极形成N极和S极，每个磁极上各有五个均匀分布矩形小齿，电机的转子上有40个矩形小齿均匀地分布的圆周上，相邻两个齿之间夹角为9°。

当某一相绕组通电时，对应的磁极就产生磁场，并与转子形成磁路，如果这时定子的小齿和转子的小齿没有对齐，则在磁场的作用下，转子将转动一定的角度，使转子和定子的齿相互对齐。

由此可见，错齿是促使步进电机旋转的原因。

三相步进电机结构示意图例如在三相三拍控制方式中，若A相通电，B、C相都不通电，在磁场作用下使转子齿和A相的定子齿对齐，我们以此作为初始状态。

设与A相磁极中心线对齐的转子的齿为0号齿，由于B相磁极与A相磁极相差120°，不是9°的整数倍（120÷9=40/3），所以此时转子齿没有与B相定子的齿对应，只是第13号小齿靠近B相磁极的中心线，与中心线相差3°，如果此时突然变为B相通电，A、C相不通电，则B相磁极迫使13号转子齿与之对齐，转子就转动3°，这样使电机转了一步。

控制电机实验实验一步进电动机实验一．实验目的1.加深了解步进电动机的驱动电源和电机的工作情况。

2.步进电动机基本特性的测定。

二．预习要点1.了解步进电动机的驱动电源和工作情况2. 步进电动机有基本特性？怎样测定？三．实验项目1．单步运行状态2．角位移和脉冲数的关系3．空载实跳频率的测定4．空载最高连续工作频率的测定5．转子振荡状态的观察6．定子绕组中电流和频率的关系7．平均转速和脉冲频率的关系8．矩频特性的测定及最大静力矩特性的测定四．实验设备及仪器1．MEL系列电机教学实验台主控制屏2．电机导轨及测功机（MEL-B、MEL-14）3．步机电机驱动电源（MEL-10）4．步进电机M105．双踪示波器6．直流电流表（MEL-06或含在主控制屏）五．实验方法及步骤1．驱动波形观察a．合上控制电源船形开关，分别按下“连续”控制开关和“正转/反转”、“三拍/六拍”，“启动/停止”开关，使电机处于三拍正转连续运行状态。

b．用示波器观察电脉冲信号输出波形（CP波形），改变“调频”电位器旋钮，频率变化范围应不小于5H Z~1KH Z，可从频率计上读出此频率。

c．用示波器观察环形分配器输出的三相A、B、C波形之间的相序及其与CP脉冲波形之间的关系。

d．改变电机运行方式，使电机处于正转、六拍运行状态，重复C的实验。

（注意，每次改变电机运行，均需先弹出“启动/停止”开关，再按下“复位”按钮，再重新起动。

）e．再次改变电机运行方式，使电机处于反转状态，重复C的实验。

2．步进电机特性的测定和动态观察。

按图6-1接线，注意接线不可接错，测功机和步进电机脱开，且接线时需断开控制电源。

a．单步运行状态接通电源，按下述步骤操作：按下“单步”琴键开关，“复位”按钮，“清零”按钮，最后按下“单步”按钮。

每按一次“单步”按钮，步进电机将走一步距角，绕组相应的发光管发亮，不断按下“单步”按钮，电机转子也不断作步进运行，改变电机转向，电机作反向步进运动。

步进电机控制实验一、实验目的1．了解步进电机的工作原理。

2．掌握步进电机的驱动和编程方法。

二、实验仪器1．EL-AT-II型计算机控制系统实验箱一台2．PC计算机一台3．步进电机控制实验对象一台三、步进电机的基本工作原理步进电机多为永磁感应式，有两相、四相、六相等多种，实验所用电机为两相四拍式，通过对每相线圈中的电流的顺序切换来使电机作步进式旋转，驱动电路由脉冲信号来控制，所以调节脉冲信号的频率便可改变步进电机的转速：如图1所示，每相电流为0.2A，相电压为5V。

图1AB-BC-CD-DA –AB 顺时针旋转DA -CD-BC-AB- DA 逆时针旋转四、实验原理1．让表示X轴方向的电机转动，表示X轴方向的位移，位移的多少由电位器转换成电压，由A/D采集后送入计算机作为X轴方向的实际位移。

2．让表示Y轴方向的电机转动，表示Y轴方向的位移，位移的多少由电位器转换成电压，由A/D采集后送入计算机作为Y轴方向的实际位移。

五、实验内容（步进电机采用开环控制，设定电机起始位置时，讲实际对象的转盘指针手动转到软件设置的起始值。

系统运行时，屏幕上指针和实际对象的指针同步转动）1．设定X、Y轴的起点和终点坐标，让步进电机在平面画出一条直线。

2．设定圆心和半径，让步进电机在平面画出一个圆。

六、实验步骤1．启动计算机，在桌面双击图标“Computerctrl”或在计算机程序组中运行“Computerctrl”软件。

2．测试计算机与实验箱的通信是否正常，通信正常继续。

如通信不正常查找原因使通信正常后才可以继续进行实验。

3．20芯的扁平电缆连接实验箱和步进电机控制对象，检查无误后，接通实验箱电源。

4．在实验课题下拉菜单中选择实验九（步进电机控制），鼠标单击实验课题将弹出实验课题参数设置窗口。

在参数设置窗口设置起点坐标、终点坐标值。

点击确认在观测窗口观测指针的旋转方向和旋转格数是否和设置一致。

5．观测步进电机控制对象的指针旋转是否和软件的旋转一致。
