用户手册.我们希望能够节省您的时间与金钱！我们向您郑重承诺：通过阅读此手册，能够获得有关仪器正确的安装途径以及安全的使用方法。

注 意此类型加湿器是通过在盛水的容器(加湿罐)中插入电极,当电极通电后产生热量加热水,随之生成蒸汽；使用特殊的蒸汽分配系统可以用来为环境或工业过程加湿。

在蒸发过程中水质是非常重要的，同时考虑到对容器的维护，要求供水是不经过任何处理的水，只要是可饮用并含有矿物制的水即可（看3.1章）；通过供水电磁阀将水源源不断送入加湿罐中。

装置独特的设计在于使用蒸汽分配系统，可以直接为房间或管道加湿。

装置的安装和维护需要专业人员，严格按照说明书中所介绍的相关内容操作，并注意装置外部与内部的铭牌上的标注。

实际环境以及电源供电电压必须与指定的值相同。

厂商没有允许的有关装置的其他应用与调整是不正确的。

由于不正确的操作造成对仪器或其他方面的损害责任后果由用户承担。

请注意装置内有许多电气元件，并且装置表面的温度较高。

装置的维护与维修需要由专业人员来完成。

在查看内部元件之前必须断开电源。

装置的安装必须符合当地的标准。

在任何情况中都需要遵守当地的安全标准。

加湿器组件的处理加湿器是由金属与塑料制品组成。

对组件的处理必须遵守当地的垃圾标准。

保修：2年（从产品出厂起，除了损耗件如加湿罐）CE的标志确保了产品的品质以及安全性。

请在安装机器之前，仔细阅读说明书中安全操作的事项，并注意装置上的有关说明。

目录：1. 介绍机型与组件 (5)1.1 机型 (5)1.2 介绍组件 (6)2. 安装 (8)2.1 储存 (8)2.2 布局 (8)2.3 固定 (8)2.4 拆除并重新安装前端盖 (9)3. 水路连接 (10)3.1 水质特性 (10)3.2 排水特性 (11)3.3 管路连接 (11)3.4 水路连接图 (12)3.5 检查 (12)4. 蒸汽的分配 (13)4.1 蒸汽直接分配方式:送风式蒸汽分配器 (13)4.2 冷藏间内的蒸汽分配 (13)4.3 风道里的蒸汽分配器--直线型与集中式分配器(OEM) (13)4.4 集中喷射式蒸汽分配器 (14)4.5 风道内直线式分配器 (15)4.6 蒸汽分配管的连接 (15)4.7 安装冷凝液回流管 (16)4.8 检查 (16)5. 电气连接 (17)5.1 电源电压 (17)5.2 检查控制回路变压器电压值 (18)5.3 主控板 (19)5.3.1 P型 (19)5.3.2 H型 (19)5.4 外部控制信号 (20)5.4.1 P 型控制器:ON/OFF 操作 (20)5.4.2 P 型控制器:比例操作 (21)5.4.3 H 型控制器 (22)5.5 辅助触点 (23)5.5.1 报警触点 (23)5.5.2 除湿触点(H型控制器) (24)5.5.3 远程端子/监控(H型控制器) (24)5.5.4 使用不同的传感器(H型控制器) (24)5.6 检查 (24)5.7 带有P型控制器的1-5Kg/h的加湿器单相电路图 (25)5.8 带有H型控制器的1-5Kg/h的加湿器单相电路图 (26)5.9 带有P型控制器的3-15Kg/h的加湿器三相电路图 (27)5.10 带有H型控制器的3-15Kg/h的加湿器三相电路图 (28)5.11带有H型控制器的25-45Kg/h加湿器的三相电路图 (29)5.12 带有P型控制器的25-45Kg/h加湿器的三相电路图 (30)5.13 带有H型控制器的25-35Kg/h加湿器的三相w-k电路图 (31)5.14 带有P型控制器的25-35Kg/h加湿器的三相W-K电路图 (32)5.1525-45kg/h的三相蒸发器结构 (33)6. 启动,控制,关闭 (34)6.1 初步检查 (34)6.2 启动装置 (34)6.2.1 使用新的加湿罐 (34)6.2.2 使用空的加湿罐 (34)6.2.3 开始操作 (34)6.2.4 使用空的加湿罐 (34)6.3 加湿器控制器 (35)6.3.1 P 型控制器,LED指示,开关或比例操作 (35)6.3.2 H 型控制器,带有数字LED显示,湿度控制运行 (36)6.4 关闭 (37)7. H 型控制器的参数 (38)7.1 读取并设置环境湿度设定点 (38)7.2 读取并设定控制参数--读取测量值 (39)7.3 读取并设定配置参数 (40)7.4 参数调节的有效性 (42)7.5 恢复缺省值(工厂参数) (42)7.6 复位计时器 (42)7.7 显示调节测量参数的单位 (43)8. 远程遥控 (43)8.1 遥控器简介 (43)8.1.1 控制遥控器的按键 (43)8.1.2 调整主要参数的按键(直接访问键) (44)8.1.3 遥控器上的控制手操器键 (44)8.2 使用遥控器设定参数 (44)8.2.1 不需要键入访问参数(C2=0)的参数编辑 (44)8.2.2 需要键入访问参数(C2≠0)的参数编辑 (44)8.2.3 读取测量数据 (44)8.2.4 调节主要参数(使用特殊按键) (44)8.2.5 调节主要参数(不使用特殊按键) (45)8.3 退出编辑过程 (45)9. 维护与备用件 (45)9.1 更换加湿罐 (45)9.2 维护其他组件 (46)9.3 更换组件 (47)9.3.1 辅助回路中的线圈 (47)9.4 组件 (47)9.4.1 单相加湿器 (47)9.4.2 三相加湿器 (48)10. 报警,报警故障的检修 (49)10.1 P型控制器的报警 (49)10.2 H型控制器的报警 (49)10.3 报警以及信号表 (50)10.4 排除故障 (52)11. 工作原理,控制原理以及其他功能 (53)11.1 工作原理 (53)11.2 控制原理 (53)11.2.1 ON/OFF控制--P型控制器;A0=0 的H型控制器 (53)11.2.2 比例控制--P型控制器; A0=1 的H型控制器 (53)11.2.3 带有相对湿度传感器的自动控制-- A0=2的H型控制器 (53)11.2.4 带有环境湿度传感器与第二传感器的自动控制-- A0=3的H型控制器 (54)11.2.5 蒸汽浴的应用:带有温度传感器的自动控制-- A0=4的H型控制器 (54)11.3 设定报警门限值(H型控制器) (54)11.4 其他功能 (54)11.4.1 测量供水的电导率 (54)11.4.2 自动排水 (54)11.4.3 放泡沫操作 (55)11.4.4 除湿要求信号 (55)11.4.5 由于长时间的关闭自动排空加湿罐 (55)11.4.6 带电排水 (55)11.4.7 由于需求的大幅度减少而进行的排水 (55)11.4.8 关闭"加湿器加湿罐将耗干"与 "加湿罐耗干"报警 (55)12.技术指标 (56)12.1 尺寸与重量 (57)12.2 遥控的技术指标 (57)12.3 蒸汽的分配系统的技术指标 (57)1. 机型与组件的介绍1.1机型使用由10位字符组成的代码来区分不同的机型，每位字符具有以下含义：U E X X X X X000例如：UE010PL000 ，代表浸入式电极加湿器，且：· 每小时蒸汽产量为10 kg/h (010)；· 比例-ON/OFF 控制 (P)；· 400Vac, 三相电源供电(L)。

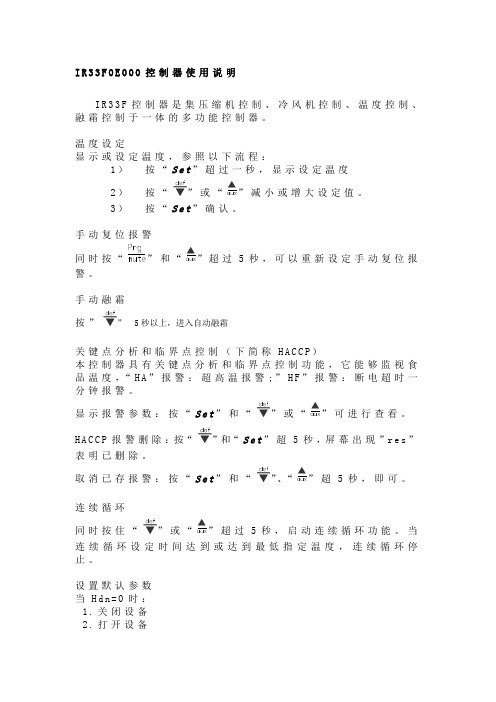

I R33F0E000控制器使用说明I R33F控制器是集压缩机控制、冷风机控制、温度控制、融霜控制于一体的多功能控制器。

温度设定显示或设定温度，参照以下流程：1）按“S e t”超过一秒，显示设定温度2）按“或“减小或增大设定值。

3）按“S e t”确认。

手动复位报警同时按“”和“超过5秒，可以重新设定手动复位报警。

手动融霜按” 5秒以上，进入自动融霜关键点分析和临界点控制（下简称H A C C P）本控制器具有关键点分析和临界点控制功能，它能够监视食品温度，“H A”报警：超高温报警;”H F”报警：断电超时一分钟报警。

显示报警参数：按“S e t”和“或“可进行查看。

H A C C P报警删除：按“S e t”超5秒，屏幕出现”r e s”表明已删除。

取消已存报警：按“S e t”和“、“超5秒，即可。

连续循环同时按住“或“超过5秒，启动连续循环功能。

当连续循环设定时间达到或达到最低指定温度，连续循环停止。

设置默认参数当H d n=0时：1.关闭设备2.打开设备3.持续按“”，直到出现”s t d”注：只可为可视值（C或F类）参数设置默认值。

需更详细信息，参阅“运行参数汇总”。

当H d n〈〉0时：1.关闭设备2.打开设备3.持续按“”，直到出现”0”4.利用“、“，在0和”H d n”间选择默认参数。

5.持续按“”，直到出现”s t d”访问C类参数1.同时按“”“S e t”5秒钟以上，显示屏出现00。

2.利用“、“，直到显示数字22，此密码为允许访问参数。

3.按“S e t”进行确认。

4.显示屏将显示第一个可修改的C型参数代码。

修改参数步骤参照以下修改参数一节访问F类参数1.按“” 5秒钟以上（如果报警被激活，先关掉蜂鸣器），显示屏将显示第一个可修改的F型参数代码。

修改参数步骤参照以下修改参数一节修改参数C型或F型参数显示后，按以下步骤操作：1.利用“、“翻到需要修改的参数。

滚动显示时，显示屏上将显示表示参数所属类别的图标。

技术规格 / Technical characteristics 电源/power supply 型号/Model 电压/Voltage 功率/Power PBEVxxExxxx 230 V~ (+10...-15%), 50/60 Hz 230 V~ (+10...-10%), 50/60 Hz (vers. 16 A, 8 A, 8 A)3 VA, 25 mA~ max.PBEVxxAxxxx 115 V~ (+10...-15%), 50/60 Hz 115 V~ (+10...-10%), 50/60 Hz (vers. 16 A, 8 A, 8 A)3 VA, 50 mA~ max.PBEVxxHxxxx 115...230 V~ (switching) (+10...-15%), 50/60 Hz 6 VA, 50 mA~ max.12 V~ (+10...-15%), 50/60 Hz 3 VA, 300 mA~ /mAdc max.PBEVxx0xxxx 12 Vdc, 12...18 Vdc仅使用SELV 电源/Use only SELV power supply 由电源保证的绝缘/ Insulation guaranteed by the power supply PBEVxxExxxx PBEVxxxAxxxx PBEVxxHxxxx 与超低压部件的绝缘/insulation in reference to very low voltage parts 加强的，6 mm 间隙，8mm 爬电距离，3750 V 绝缘/reinforced, 6 mm clearance, 8 mm creepage, 3750 V insulation与继电器输出点的绝缘/insulation from relay outputs 基础的，3 mm 间隙，4mm 爬电距离，1250 V 绝缘/basic, 3 mm clearance, 4 mm creepage, 1250 V insulation PBEVxx0xxxx与超低压部件的绝缘/insulation in reference to very low voltage parts 由安全变压器从外部确保(SELV)/externally guaranteed by safety transformer (SELV power supply)与继电器输出点的绝缘/insulation from relay outputs 基础的，3 mm 间隙，4mm 爬电距离，1250 V 绝缘 /reinforced, 3 mm clearance, 4 mm creepage, 1250 V insulation输入点 /Inputs S1 (传感器1) / S1 (probe 1)NTC 或PTC ，取决于控制器型号 / NTC or PTC according to the model S2 (传感器2) / S2 (probe 2)NTC 或PTC ，取决于控制器型号 / NTC or PTC according to the modelDI1S3 (传感器3) / S3 (probe 3)无源触点，触点阻抗 < 10 Ω, 闭合电流6 mA / free contact, contact resistance < 10 Ω, closing current 6 mA NTC 或PTC ，取决于控制器型号 / NTC or PTC according to the modelDI2S4 (传感器4) / S4 (probe 4)无源触点，触点阻抗 < 10 Ω, 闭合电流6 mA / free contact, contact resistance < 10 Ω, closing current 6 mA NTC 或PTC ，取决于控制器型号 / NTC or PTC according to the model传感器和数字输入点之间的最长距离小于10 m / Maximum distance of probes and digital inputs less than 10 m注意：在安装时，请将电源、负载连接与传感器线缆、数字输入点、显示屏和监控系统分开。

CAREL温控器说明书CAREL温控器是一种先进的控制设备，广泛应用于冷冻、空调、热泵以及其他空调设备中。

本说明书将为您提供关于CAREL温控器的详细介绍，并指导您正确地使用和操作该设备。

第一部分: 概述CAREL温控器是一款专为各类空调设备开发的智能控制器。

它采用先进的技术和可靠的算法，可以准确地测量和控制温度，以满足用户的需求。

该温控器具有以下特点：1. 高精度测量：CAREL温控器采用高精度传感器，可以实时监测环境温度，并提供准确的测量结果。

2. 多功能控制：该温控器不仅可以控制基本的温度调节，还具有多种功能，如湿度控制、风速调节等。

3. 灵活的操作：CAREL温控器配备了直观的操作界面，可以轻松设置参数、调整温度和其他功能。

第二部分: 使用说明1. 开机操作：按下电源按钮，屏幕将显示欢迎界面。

您可以通过旋转旋钮或触摸屏幕来选择和设置不同的功能。

2. 温度设置：通过旋转旋钮或触摸屏幕，在菜单中选择“温度设置”功能，然后输入所需的温度数值。

3. 模式选择：在菜单中选择“模式选择”功能，可以切换温控器的工作模式，如制冷模式、制热模式、通风模式等。

4. 高级功能：CAREL温控器还提供了一些高级功能，如定时开关机、温度补偿、湿度控制等。

您可以在菜单中选择并设置这些功能。

第三部分: 故障排除1. 屏幕显示异常：如果温控器的屏幕显示异常或无法正常显示，请检查电源是否连接正确，或尝试重新启动温控器。

2. 温度不稳定：如果温度控制不稳定，可能是由于传感器故障或设备安装位置不当所致。

请确保传感器正常工作，并按照说明书中的建议选择合适的安装位置。

3. 其他故障：对于其他故障情况，建议查阅附带的详细说明书或联系相关技术支持人员获取帮助。

结束语以上是关于CAREL温控器的说明书，希望本说明书能为您提供准确、清晰的使用指南。

请在使用过程中遵循安全操作规程，并根据需要进行相关设置和调整。

如有任何疑问或需要进一步帮助，请联系售后服务中心。

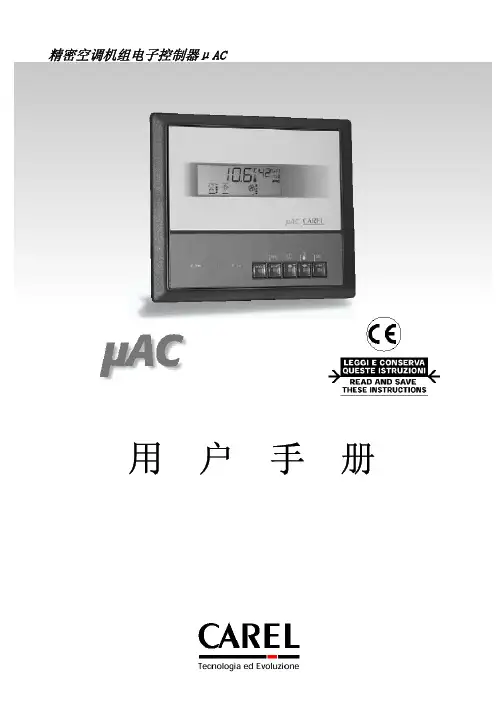

精密空调机组电子控制器μAC用 户 手 册目录1. 总体特性 (4)1.1 概述 (4)2. μAC的用户界面 (4)2.1 显示屏 (5)2.2 状态指示灯 (6)2.3 按键 (6)3. 装配 (6)3.1 注意 (6)3.2 防止电击的保护措施 (7)3.3 安装说明 (7)3.4 初步的启动过程 (7)3.5 I/O(输入/输出)板 (7)3.6 输入和输出的定义 (8)4. 运行模式 (9)4.1 兼有冷排和热排的精密空调机组(CW) (9)4.2 直接蒸发式单压机单电热精密空调机组(ED) (10)4.3 掩体式精密空调机组(shelter) (11)4.4 轮值机组系列的连接 (12)5. 参数的设定及其修改 (12)5.1 参数 (12)5.2 参数的修改 (12)6. 参数的描述和配置 (15)6.1 传感器参数 (19)6.2 调节器参数 (20)6.3 压缩机管理参数 (24)6.4 风机管理参数 (25)6.5 报警管理参数 (27)6.6 总体配置参数 (29)6.6.1 制热/制冷阀门和风阀的管理 (31)6.6.2 除湿 (31)6.6.3 冷凝控制 (32)6.6.4 新风制冷的运行 (33)7. 时钟、时区和报警记录 (35)7.1 时钟 (35)7.2 时区 (35)7.3 报警记录 (36)8. 报警及其信号 (37)8.1 报警总表 (37)8.2 报警时的输出信号 (38)8.3 机组故障停机的信号 (40)9. 选件 (40)9.1 RS485串行通讯板 (40)9.2 风机调速控制板 (41)9.3 时钟板 (41)10. 技术性能 (42)11. 控制器及配件代码 (43)11.1 代码表 (43)12. 尺寸 (44)1. 总体特性1.1 概述μAC 是一种电子控制仪表，可用于控制单元式精密空调机组(由1或2台压缩机或其它冷源、1或2组电加热或其它热源、比例式/开关式加湿器、开关式除湿执行元件、开关式/连续式调速冷凝风机等构成)，是CAREL公司最新推出的实现精密空调控制最经济的产品。

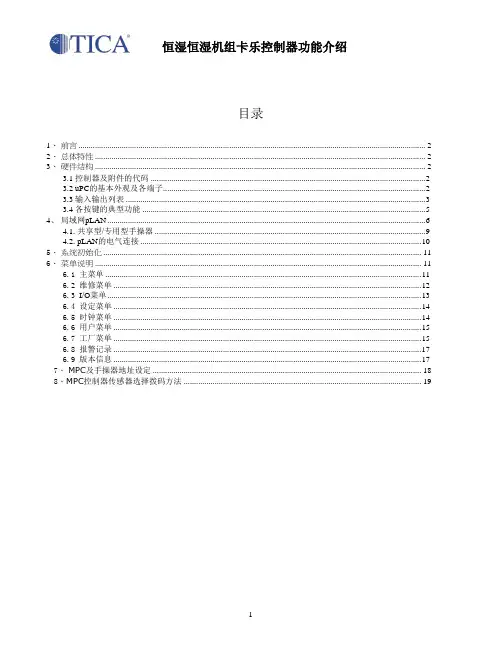

目录1、前言 (2)2、总体特性 (2)3、硬件结构 (2)3.1 控制器及附件的代码 (2)3.2 uPC的基本外观及各端子 (2)3.3 输入输出列表 (3)3.4 各按键的典型功能 (5)4、局域网pLAN (6)4.1. 共享型/专用型手操器 (9)4.2. pLAN的电气连接 (10)5、系统初始化 (11)6、菜单说明 (11)6.1主菜单 (11)6.2 维修菜单 (12)6.3 I/O菜单 (13)6.4 设定菜单 (14)6.5 时钟菜单 (14)6.6 用户菜单 (15)6.7 工厂菜单 (15)6.8 报警记录 (17)6.9 版本信息 (17)7、MPC及手操器地址设定 (18)8、MPC控制器传感器选择拨码方法 (19)1、前言MPC 系列是µC家族的顶尖产品。

该产品用于满足最普遍的需求和相应领域中的重要制造商对高性能和高竞争力产品的日益增加的需求。

MPC 系列产品可以采用或不采用 DIN 导轨安装。

接线系统采用了插入式的 Molex®连接接头。

这样就为设备提供了高等级的保护，降低了静电放电的风险，并且减少了整个系统的装配时间。

2、总体特性电源：24 Vac (±10%), 50/60 Hz，以及 22 - 38 Vdc输入功率：35 VA 或 14 W运行条件：-10 - 55°C，< 90% rH 无凝露存放条件：-20 - 70°C，< 90% rH 无凝露模拟量输入：10路（2 路 0 - 5 Vdc 或 NTC 型；2 路 0 - 5 Vdc 或 NTC 型；5 路 NTC 型；1 路 4 - 20 mA）开关量输入：18 路，无电压触点模拟量输出：6路（4 路 0 - 10 Vdc，2 路 PWM）开关量输出：14 路安装：DIN 导轨或面板安装防护等级：IP20（带外壳）；IP00（不带外壳）3、硬件结构产品优点：•尺寸极其紧凑；•可以连接到远程用户界面；•可靠性高；•可以管理电子膨胀阀；•根据人体工程学设计，具有图形显示功能的高效显示屏；•接线简单（新增连接到 tLAN局域网的功能）；•模块化架构3.1 控制器及附件的代码MPC0000020-CMPC完整版，带塑料外壳（单套包装）MPC0000001-CMPC完整版，不带塑料外壳（单套包装）pCO1时钟板PCO100CLK0RS485光隔离串行板PCOS004850图形用户界面，面板安装型PGD1000F00S90CONN000连接线缆，用于pGD1用户面板 L= 1.5 m3.2 uPC的基本外观及各端子3.3 输入/输出端子功能介绍类型序号描述备注Analog inputs 模拟量输入1 室内湿度4-20mA2 送风湿度3 排气压力1 0.5-4.5V4 排气压力2 0.5-4.5V5 室内温度NTC6 送风温度7 加湿电流8 水电导率9 室外温度10Digital inputs 数字量输入1 高水位开关断开报警2 烟火报警断开报警3 远程开关4 风压差开关断开报警5 电加热保护断开报警6送风机（蒸发器）过载闭合报警7 过滤网报警断开报警8 漏水报警/水流开关断开报警9 加湿器电源故障断开报警10 相序保护断开报警11 压缩机1低压断开报警12 压缩机2低压断开报警13 压缩机1高压/过载断开报警14 压缩机2高压/过载断开报警1516171819202122Digital outputs 数字量输出1 压缩机12 压缩机23 电加热一号4 电加热二号5 压1除湿电磁阀6 压2除湿电磁阀7 加湿器8 总报警9 送风机10 电磁阀111 电磁阀2/低速送风12 一号冷凝风机电源13 二号冷凝风机电源1415161718Analog outputs 模拟量输出1 冷凝调节１室外风机调速2 冷凝调节２室外风机调速34 制冷/制热阀56 加湿输出（0-10V）3.4 各按键的典型功能1.:进入菜单列表界面。

用户手册1我们希望节约您的时间和金钱彻底地阅读了本手册后我们保证您正确地安装和安全地使用本设备注意在安装和操作本设备前要仔细阅读本手册手册内列举的各种与安全有关的重要事项恳请严加遵守设备内的某些部上的各种提示标签请仔细阅读并遵守本加湿器通过浸入蒸发桶里的电热元件产生无增压的蒸汽产生的蒸汽通过蒸汽分配系统给环境和工业生产过程加湿水质不影响蒸汽生产过程一般就是使用未处理的水只要是适合饮用的水就可以去除矿物质的水和软化水都可以参看供水水质特性使用进水电磁阀自动更换蒸发桶里的水为了获得均匀的热量流与水完全绝缘的加热电气元件上覆盖一层铝板在电热元件上涂有 特氟纶不粘材料可以阻止并能帮助去除矿物质沉淀本设备设计成通过蒸汽分配器独立地直接给房间和风道加湿它也是基于这个目的才被开发的机组的安装使用和维护这些操作执行都要遵守本手册里指示和机组部件上一些标签说明环境条件和电源电压必须和指定的值相匹配未经厂家同意把设备改作它用或进行修改都是不正确的由于不正确地使用而引起对设备的损坏或对人员的人身伤害由用户独自承但请注意机组包含电力设备和机组表面温度很高所有服务或维护等一系列操作必须由专业人士或被认定有这样资格的人来执行操作他们知道注意事项和在进入机组内部前要断开机组电源证书:CAREL 产品的质量和安全性由CARELISO9001产品设计和生产系统保证 以及CE认证目录1.款型代码--------------------------------------------------------------------------61.1附件----------------------------------------------------------------------------62.主要元件和功能说明----------------------------------------------------------------7 2.1水位控制------------------------------------------------------------------------9 2.2溢流设备------------------------------------------------------------------------9 2.3蒸汽产量控制--------------------------------------------------------------------9 2.4供水电导率测量及报警阈值--------------------------------------------------------9 2.5 自动排水-----------------------------------------------------------------------10 2.6 防泡沫程序---------------------------------------------------------------------10 2.7安全温度控制器-----------------------------------------------------------------10 2.8自动测试程序-------------------------------------------------------------------10 2.9水温的测量和预热功能-----------------------------------------------------------112.10除湿请求信号------------------------------------------------------------------113.控制原理-------------------------------------------------------------------------11 3.1 ON/OFF型控制(C型模式)----------------------------------------------------------11 3.2连续调节控制(H型模式)----------------------------------------------------------143.3设置报警阈值(H或T型模式)-------------------------------------------------------144.机组安装-------------------------------------------------------------------------14 4.1验货和储存---------------------------------------------------------------------14 4.2 尺寸和重量---------------------------------------------------------------------154.3移开并重新安装前面板-----------------------------------------------------------165.机组固定-------------------------------------------------------------------------165.1固定---------------------------------------------------------------------------166.水路连接-------------------------------------------------------------------------17 6.1供水的水压---------------------------------------------------------------------17 6.2 排出水的特性-------------------------------------------------------------------18 6.3技术参数-----------------------------------------------------------------------186.4检查---------------------------------------------------------------------------197.电气连接-------------------------------------------------------------------------2027.2主控板-------------------------------------------------------------------------217.3接线端子排的说明和连接---------------------------------------------------------22 7.4辅助连接-----------------------------------------------------------------------22 7.5其它的辅助触点-----------------------------------------------------------------24 7.6检查---------------------------------------------------------------------------26 7.7 加热元件电气连接图-------------------------------------------------------------26 7.8 2-4kg/h C 型控制单相连线图----------------------------------------------------28 7.9 2-4kg/h H或T 型控制单相连线图------------------------------------------------29 7.10 6kg/h C 型控制单相连线图-----------------------------------------------------30 7.11 6kg/h H或T 型控制单相连线图------------------------------------------------31 7.12 6-10kg/h C 型控制三相连线图--------------------------------------------------32 7.13 6-10kg/h H或T 型控制三相连线图----------------------------------------------33 7.14 20-27-40kg/h C 型控制三相连线图----------------------------------------------34 7.15 20-27-40kg/h H或T 型控制三相连线图------------------------------------------35 7.16 60kg/h C 型控制三相连线图----------------------------------------------------36 7.17 60kg/h H 型控制三相连线图----------------------------------------------------37 7.18 27kg/h C 型控制 208-230V三相连线图------------------------------------------38 7.19 27kg/h H 型控制 208-230V三相连线图------------------------------------------39 7.20 60kg/h C 型控制 460V三相连线图----------------------------------------------40 7.21 60kg/h H 型控制 460V三相连线图----------------------------------------------41 8蒸汽分配-------------------------------------------------------------------------42 8.1环境蒸汽分配风帽式蒸汽分配器--------------------------------------------------42 8.2冷库里的蒸汽分配---------------------------------------------------------------42 8.3风道式蒸汽分配线型蒸汽分配器或集中喷射式分配器--------------------------------42 8.4集中喷射蒸汽分配器-------------------------------------------------------------44 8.5线型蒸汽分配器在风道里的安装---------------------------------------------------45 8.6蒸汽输送管的安装---------------------------------------------------------------45 8.7冷凝回水管的安装---------------------------------------------------------------468.8检查---------------------------------------------------------------------------4639.1初步检查-----------------------------------------------------------------------479.2 移开电热元件支撑弹簧-----------------------------------------------------------479.3 开机---------------------------------------------------------------------------4810.加湿器的控制器------------------------------------------------------------------48 10.1C 型控制模式LED 显示ON/OFF动作------------------------------------------------4810.2H型或T 型控制模式数字化LED 显示连续调节动作----------------------------------5011.读和编程H或T型控制模式的参数---------------------------------------------------52 11.1读取和编程设定点--------------------------------------------------------------53 11.2读取和编程控制参数------------------------------------------------------------53 11.3读取和编程配置参数------------------------------------------------------------55 11.4参数修改的有效性--------------------------------------------------------------58 11.5重载默认值--------------------------------------------------------------------58 11.6复位时间计数器----------------------------------------------------------------5911.7显示和修改测量单位------------------------------------------------------------5912.远程控制------------------------------------------------------------------------60 12.1远程控制说明------------------------------------------------------------------61 12.2从远程控制器进行编程----------------------------------------------------------62 12.3从程序段中退出----------------------------------------------------------------6312.4远程控制列表------------------------------------------------------------------6313.关机----------------------------------------------------------------------------6314.维护----------------------------------------------------------------------------6414.1蒸汽发生桶的维护--------------------------------------------------------------6415.零配件--------------------------------------------------------------------------68 15.1其它元件的维修----------------------------------------------------------------71 15.2元件的更换--------------------------------------------------------------------72 15.3零部件代码--------------------------------------------------------------------7615.4加湿器一些部件的回收----------------------------------------------------------7716.报警和故障原因------------------------------------------------------------------7716.1报警列表----------------------------------------------------------------------77417.加湿器技术参数------------------------------------------------------------------81 17.1保质期------------------------------------------------------------------------82561款型代码电热管式加湿器款型代码由10位字符组成意义如下第一组两位UR 表示电热管式加湿器系列产品第二组三位表示额定蒸汽产量 第三组一位表示控制模式 第四组一位表示所用电压情况 第五组一位表示是基本配置或全配 第六组两位表示客户化的定义例UR010CL101表示的是电热管式加湿器 • 额定蒸汽产量中10kg/h • ON/OFF 控制模式C 型 • 400Vac,三相电源 • 全配1.1附件表1.1列出了加湿器所配的附件和各种配标准控制 模式 C 型ON/OFF 控制 H 型(连续调节)T 型(用于蒸汽浴室) 选件0基本配置 1全配 0基本配置 1全配0基本配置 1全配 水温传感器和预热 -- -- incl incl incl incl 蒸发桶衬套 -- incl -- incl -- incl 不粘 电极 -- incl -- incl -- incl 沉淀物收集膜 -- incl -- incl -- incl 远程控制 -- -- optinal optinal optinal optinal 监视器----optinaloptinaloptinaloptinal表1.1.1 --:没有incl:包括附件 *:27-40-60kg/h 加湿器全配标准里没有这些配件2.主要元件和功能说明图2.1n 说明1 热过载保护器2 静态继电器3 电机保护器4 保险丝熔断器5 远程控制开关6 变压器7 继电器板8 ON-OFF开关和手动排水开关9 电力电缆接线端子排10 电缆过线套11 风机这个机型配置12 控制模式13 排水电磁阀14 进水电磁阀15 蒸汽发生桶16 水位控制器17 锁定杆组件19 排水泵78蒸汽产量为10kg/h 的加湿器图2.220-27-40-60kg/h 加湿器图2.4n 说明 1 进水电磁阀 2 流量限制器 3 供水管 4 进水管 5 溢流管 6 连接管 7 水位测量计 8 水位控制开关 9 水压平衡管 10 电导率测量电极 11 进水仓 12 进水隔板 13溢流隔板 14 高水位电极 15 蒸汽输出管 16 蒸发桶盖 17 安全温度调节器 18 水温传感器 19 过热传感器 20 水垢收集膜 21 加热元件 22 蒸发桶 23 底部过滤器 24 排水电磁阀 25 排水泵 26 排水泵 27 电导率测量计28 水位控制-水位开关水位开关29水温传感器可选92.1水位控制蒸汽是由完全浸在蒸发桶水里的电热管产生的蒸发桶里的水位由两个独立且有交迭的流量开关控制它们是工作水位开关和安全水位开关2.1.1 产量为10kg/h 加湿器的水位控制 两个独立且有交迭的流量开关控制它们是工作水位开关和安全水位开关其实是使用连通器原理进行水位控制机组上有水位测量计水位测量计的底部与蒸发桶底部相连接上面用一个专用的等压平衡管把水位测量计与蒸发桶的顶部相连接这样就形成一个连通器由于等压的原因,在水位测量计上就能看到蒸发桶里的水位情况2.1.2 工作水位开关这个开关可使进水电磁阀动作电磁阀动作时水经过供水管到进水仓从进水仓的进水隔板流下到进水管里最后到达蒸发桶进水电磁阀配有一个流量限制器目的是希望维持一个基本稳定的流量2.1.3安装水位开关这个开关动作时会关闭机组电源动作报警说明水位不足2.1.4 20-27-40-67kg/h 加湿器水位控制有时在塑料管里可能有一些泡沫水位控制是强制执行的电子主板会检测浮标的位置通过三个LED 显示水位绿色正常水位 黄色表示进水红色表示安全水位工作水位和安全水位会在2.1.2和2.1.3章节里有详细说明2.2溢流设备这个设备用来避免水从蒸发桶里流出超出安全水位原因可能是控制模式有故障或进水电磁阀有故障进水仓里有一个溢流隔板它能挡住过多的进水然后通过溢流管排出保证机组的安全2.3蒸汽产量控制蒸汽产量有两种方法控制• 比例式控制使用湿度控制器或外部触点蒸汽产量能从额定产量的30%到100%被设计4个比例调节带通过远程开关可以循环动作加湿器C型控制模式• 从额定蒸汽产量的0%到100%连接调节模式使用静态继电器(SSR)控制逻辑是基于时间段的编程的PWM脉宽调节加湿器H 型或T型模式2.4测量供水的电导率及报警阈值10通过设定一个合适的自动排水循环周期可以优化加湿器的功能参看自动排水当进水电磁阀打开时在进水仓里使用专用的测量电导率的电极可以测量进水的电导率设定2个高电导率报警阈值分别是预报警和报警会引起关机当测得的电导率大于这些阈值至少60秒报警动作或者是测量值大于设定的值三倍报警会立即动作2.5自动排水自动排水功能受控制模式管理蒸发桶里的一部份水会自动排出重新进入一些新鲜的水这样可以防止在接下来的蒸发过程中盐分的沉淀排水泵的电磁阀会每隔一段时间打开这一时间是根据蒸汽产量和供水里的固体物质的溶解度来预设固体物质的溶解度使用电导率测量电极测得的不考虑供水盐分的溶解度根据蒸汽产量在最大的间隔时间内至少要执行一次自动排水对于去除了矿物质的水同样也是2.6排除泡沫程序蒸发桶里的水位由水位控制维持在离蒸发桶的顶部大约10-12cm 对于蒸汽产量为20-30kg/h 加湿器大约18-20cm这样当高水位电极被弄湿时反常的状态出现了一般情况是有泡沫存在这时排除泡沫程序就会动作重复动作直到泡沫消失如果还有其它的事件发生设备会关机并处于报警状态2.7安全温度调节开关这个机械式的安全温度调节开关能手动复位干涉过热事件这种情况是由于最小水位控制故障引起蒸发桶里缺水这时安全温度调节开关动作使给电极供电的继电器断电使加湿器处于报警状态2.8自动测试程序当加湿器开机时开机开关由OFF 到ON, 执行自动测试程序包括水位控制的运行和加湿器固有的功能在开机时每一次排水循环会自动执行:当打开进水电磁阀时,水位控制会自动被检测直到工作水位开关动作接下来是排水泵电磁阀打开直到2个水位开关动作最后恢复正确的水位如果不能进行自动测试或远程控制开关不定时地动作则机组会处于报警状态112.9 供水的水温测量或预热C型控制模式没有这一功能使用NTC 传感器控制模式能测量水温当测量的值在加湿器动作的设定值附近时也能通过编程动作预热功能这种方法可以使加湿器动作灵敏迅速产生蒸汽2.10除湿请求信号(在C 型控制模式没有这一功能)当连接在控制模式上的湿度测量传感器测得的相对湿度超过设定的阈值除湿功能动作关闭继电器的触点这个信号也能用来激励一个外部的除湿设备3.控制原理控制原理有如下有几个模式3.1 ON/OFF 控制模式(C 型控制模式)这种情况是两种极端情况100%的蒸汽没有蒸汽通过定义设定点和控制偏差偏差回滞, 这个功能是通过一个外部触点激励的平均蒸汽产量能通过预设调节动作进行调节是通过远程控制开关循环动作这些开关的动作编程分成四步分别是加湿器额定产量的30%,50%,75%,100%这个模式不能用在严厉的运行环境下有对噪音标准有一定的要求的地方因为远程控制开关会引起频繁的动作会产生噪音3.2连续调节控制H型控制模式本加湿器上有SSR 静态继电器这样蒸汽产量能根据实际需要进行连续性调节控制有如下的连续调节模式3.2.1 ON/OFF控制模式参数A0=0这一模式与上面的ON/OFF 模式相同参看C 型控制模式3.2.2 从控机控制信号来自外部调节器参数A0=1蒸汽产量根据外部信号Y 比例地连续增加外部信号通过编程进行选择0-1Vdc,0-10Vdc,2-10Vdc,0-20mA,,4-20mA ,Y 的整个范围在图中用BP 比例段表示最大蒸汽产量Pmax 对应着Y 的最大值加湿器的产量能从额定产量的10%到100%进行编程蒸汽最小产量固定在额定产量的10%在设定点附近会有一个控制偏差偏差回滞由hy 表示大约等于BP 的2%如果预热功能则有可能与控制图重叠当外部信号Y 小于b2蒸汽产量动作点这个功能就会动作123.2.3带有湿度传感器的自治控制A0=2蒸汽产量是根据连接在调节器上相对湿度传感器如图如果离设定的距离较远则蒸汽产量就越大最大蒸汽产量不P0当相对湿度小于设定点达P1值时蒸汽产量就为P0P1的值能在加湿器的额定蒸汽产量10%--100%进行编程最小产量Pmin 固定额定产量的10%由hy 提供一个控制偏差回滞等于P1的10%如果有预热功能会和控制图重叠当湿度传感器测量的相对湿度大于设定点右边的b2 ,预热功能动作如果有除湿功能也会和控制图重叠当湿度传感器测量的相对湿度大于设定点St 右边的P5+P6P6编程设置一个控制回滞除湿功能动作图3.2.3.1检查由湿度传感器测量的相对湿度是否在预设定的值以内自治控制模式允许有两个经过编程的报13警阈值• 高相对湿度报警阈值P2 • 低相对湿度报警阈值P3当这些阈值被超过后经过一个P4时间的延时报警状态动作关闭控制主板上相应的继电器的触点自治控制模式也可能有ON/OFF 模式(参数 A0=2)如图,取消电源模式设置参数b0=0如果有预热和除湿功能不变图3.2.3.23.2.4带有环境湿度传感器和蒸汽口湿度传感器的自治控制参数A0=3在这种情况下有两个调节器蒸汽产量由主相对湿度传感器测量值%rH 来控制另外蒸汽产量也受到放在风道里蒸汽出口下游的补偿湿度第二传感器测量值%rH2的限制当第二传感器测量到的相对湿度超过了设定值加湿器的蒸汽产量要受到限制这样风道的相对湿度传感器的作用是阻止加湿器的产量超过考虑好的湿度值自治控制模式和第二湿度传感器联合给出一个高蒸汽口相对湿度报警阈值P9如果这个阈值被超过延时P4时间后报警状态动作关闭主控板上相对应的继电器的触点3.2.5蒸汽浴室的应用(T 型控制模式) 在蒸汽浴室的应用中控制传感器测量得是温度而不是湿度 H 型控制模式里的调节动作和自治控制的对于T型控制相同有效推荐的传感器SSTOOB/P40或ASET030001143.3设置报警阈值(H 型或T 型)控制模式操作面板允许进行一些限制阈值用于报警事件 • P2高相对湿度报警阈值由房间相对湿度传感器测得 • P3低相对湿度报警阈值由房间相对湿度传感器测得 •P4报警信号延时阻止假的报警• P9高相对湿度报警阈值由风道相对湿度传感器测得只有当参数A0=2或3时参数P2,P3,P4才能编程仅当参数A0=3时参数P9才能编程另外控制模式能给出供水电导率太大的信号但仅作一个默认设置警告参数A0和运行和报警参数Px 和b0都是在工厂里的设置的默认值对正常的应用都有效虽然如此用户也能对它们进行修改参看下面H 型或T型控制模式读取和编程参数4.机组安装4.1 收货和储存您收到货运公司送给您的加湿器时要仔细检查加湿器是否完好如果有因为不正确地或粗心地运输造成的损坏用书面的形式立即通知货运公司在没有安装前加湿器应该保存包装箱里需要安装时才把加湿器运到安装地点打开包装箱移走包装中的填充保护材料用手抓住加湿器底部把它从包装箱里取出这一过程要保持加湿器一直处于垂直状态4.2尺寸和重量表4.2.1模式参考 UR002 UR004 UR006 UR010 UR020 UR027 UR040 UR060 A 365 365 365 365 690 690 690 876 B 275 275 275 275 438 438 438 438 尺寸C620 620 710 710 887 887 887 887 毛重 26 26 31 31 73 73 77 98 净重 21 21 26 26 63 63 67 87 重量安装后重量272735359797114155154.3移开和重新安装前封盖移开加湿器前封盖步骤如下1把扁平状的CAREL 标识顺时针方向旋转90露出下面接地螺栓的螺帽2用螺丝刀旋开螺栓3用手握住前封盖两侧向上举2cm 从卡槽里很容易取出前封盖4向上移动前封盖重新安装前封盖的步骤如下1. 把扁平状的CAREL 标识顺时针方向旋转90露出下面接地螺栓的螺帽2. 把前封盖轻轻地举起慢慢地滑进卡槽里3.用螺丝刀旋紧接地螺栓4. 把扁平状的CAREL 标识转动水平位置对于20-60kg/h 加湿器重量比较大为了比较容易地进行安装和装配操作在加湿器的侧面有一个内置的托手如图移开加湿器前封盖步骤如下1把扁平状的CAREL 标识顺时针方向旋转90露出下面接地螺栓的螺帽2用螺丝刀旋开螺栓3用手握住前封盖两侧向上举2cm从卡槽里很容易取出前封盖4向上移动前封盖重新安装前封盖的步骤如下1把扁平状的CAREL 标识顺时针方向旋转90露出下面接地螺栓的螺帽2把前封盖轻轻地举起慢慢地滑进卡槽里 3用螺丝刀旋紧接地螺栓4把扁平状的CAREL标识转动水平位置165.安装和定位加湿器的安装和定位必须由专业人员进行操作并遵守下列指示选择最佳安装蒸汽分配器的位置同时也就能确定蒸汽输送管理的最小长度蒸汽分配器有两种型式可供选择如果直接向房间里喷蒸汽送风式风帽蒸汽分配器放置在加湿空间的中心该蒸汽分配器被设计成墙壁安装此时墙壁必须能承受其正常运行时的重量参看尺寸和重量加湿器的金属壳体在机组正常运行下会发热即与墙壁接触的部分最高温度可能会超过60要保证在这种情况下也不会引起问题确保加湿器水平机组需要的最小维护和运行空间如下图警告确保冷凝风机的送风出口格栅没有堵塞和覆盖物5.1安装进行墙壁安装时使用三个紧固螺栓上面两个用来栓牢支架下面一个在中心位用来把加湿器栓紧在墙壁上把用来支撑加湿器的支架固定在墙壁上用水平仪检查它是否水平如果安装在砖墙上随机组提供的塑料螺栓也可以使用Ф=8mmФ=5mmL=50mm17用绳缆把机组提起悬挂在支架上如上图最后机组后基座上的孔把固定在墙壁上6.水路连接进水和排水部件的水路必须由专业人士进行操作他们必须根据当地的标准能正确地完成任务在连接前确保机组在断电情况下6.1所供水的特性电热管式加湿器所用的水不能有腐蚀性难闻的气味水里不能有太多的杂质避免过多的沉淀产生所用的水不管是自来水或是去除矿物质的水必须符合下列条件加热元件上没有 覆盖了防粘膜 加热元件上覆 盖了防粘膜加湿器的电热元件对供水限制最小值最大值 最小值最大值在20时电导率 Б20 - S/cm 20150011500总共溶解的固体 TDS mg/l (1)(1) (1) (1) 在180时固体残渣 R 180 - mg/l (1)(1)(1)(1)氢化处理 6.1.1pH -6.5 8 6 8.5 总硬度 TH - mg/lCaCO 3 0(2)400 0 400 临时硬度 - mg/lCaCO 3 0(2) 300 0 300 氯化物 - ppm Cl = 20 = 50 铁和锰 - mg/l Fe+Mn = 0.2 = 0.2 硅 - mg/l SiO 2 = 20 = 20 氯残留 - mg/l Cl- = 0.2 = 0.2 硫化钙 - mg/lCaSO 4 = 100 = 100 金属杂质- mg/l 0 0 0 0 溶解稀释清洁润滑-mg/l(1)这个值根据专用的电导率一般来说TDS 093*Б20R 1800.65*Б20 (2)不小于200%氯含量mg/l Cl- (3)不小于300%氯含量mg/l Cl- (4)干涉排水的流量为了避免水里的氯的溶解度大于300%氯含量mg/l Cl-注意处理过的软化水或水里有磷酸盐不会降低水的溶盐量能导致泡沫形成从而引起机组不正常运行对于下列情况的水我们不建议使用1井水工业水或来自冷凝回路的冷凝水一般来说冷凝水里有细菌和化学物质2含有用于消毒或防腐的化学物质的水这类水会引起刺激注意现在还不能证明水的硬度与电导率之间的关系仅能表示在20时40fH 硬度的水的电导率大约为900-1000mS/cm186.2排水特性加湿器里的水渚沸后变成蒸汽这一过程中没有增加任何物质因此所排出的水与所供的水含有 相同物质即溶解在水里的物质当然盐分会增加这取决于供给水中盐的浓度与排水循环设置所排出的水温度可达100流量达5L/min 没有毒性可直接排入到下水道里排水管必须能抗高温保证让水正确地无阻碍向下流因此我们建议垂直向下的顷斜度小于56.3技术参数安装加湿器需要连接供水管路和排水管路图6.3.1图中1.电源装配接口2排水管接口 3.排水仓的管路接口使用钢性或柔性管连接供水管路最小内径推荐为6mm 在进水管和进水口之间再配一个旁通截止阀便于在维修时断开水路为了简化安装推荐使用CAREL 的柔性管内径为6mm 外径为8mm 代码为1312350APN 和一个G ¾的旋转接头这种接头有两种类型可供选择平角的和垂直型的,代码分别为9995727ACA9995728ACA根据实现需要进行选择过滤器应放在能过滤任何固体杂质的地方使用橡胶管或塑料管进行排水管路的连接这些水管要能抗至少100的高温推荐使用内径为36mm 参看图 6.3.1在排水口和排水管之间使用金属夹件栓紧 • 在金属夹件的上面加湿器的排水口 • 在金属夹件的下面加湿器的排水管保持垂直倾斜角不超过5在UR020-027-040-060机组里排水仓必须是空的连接着一个橡胶管这个橡胶管必须连接到排水系统中这个橡胶管的内径为20mm能抗100的高温使用金属夹件栓紧196.3.1技术参数表模式技术参数UR002 UR004 UR006 UR010UR020 UR027UR040UR060 供水的最大瞬时流量(l/min) 0.6 0.6 1.2 1.2 4 4 4 7 供水连接G¾MG ¾M G ¾M G ¾M G ¾M G ¾M G ¾M G ¾M 建议供水管的最小内径(mm) 6 6 6 6 6 6 6 6 排水的最大流量(l/min) 5 5 5 5 22.5 22.5 22.5 22.5 排水管的外径(mm) 40 40 40 40 40 40 40 40 建议排水管的内径(mm)3636363636363636表6.3.1*排水管的内径建议大一点6.3.2水路连接图图6.3.2.1 重要警告排水管必须通畅没有背压无阻碍建议使用能排除连接处水压的安全设备阻止水从加湿器溢出的可能6.4检查下面所述的情况表示正确的水路连接• 使用旁通截止阀能断开供水回路 • 过滤器安装在供水回路上 • 水温和水压在安全的范围内• 排水管的最小内径为40mm排水管的最小倾斜度大于等于5重要警告当安装结束后迅速向供水管里进水然后直接让水从排水管里排出不经过加湿器这一过程大约持续半个小时这样可以排除管道里的杂质在沸腾时不会生成泡沫207.电气连接电路连接必须由专业人士进行操作他们必须根据当地的标准能正确地完成任务在连接前确保机组在断电情况下检查加湿器供电电源核实所提供的电源电压值是否与电气面板上所标的额定的电压值相一致电源电缆线和接地线穿过防撕破的过线套到达接线端子处进行电气连接加湿器的电源必须与加湿器保险丝熔断器的容量相匹配要考虑整个回路短路时保险丝容量和回路跳闸延时表7.1.1列出了电源电缆的横截面积和保险丝容量供选型参考配置保险丝容量设备当然在现场安装时要考虑到实际情况7.1电源电压表7.1.1列出了根据不同模式所需电源对应相关的电气数据注意有一些类型的加湿器有不同的供电电压这样就会有不同的电功率消耗和不同的蒸汽产量base model 基本模式 Power supply 供电电源 code:电源类型代码Voltage 电压类型 elements电热元件connection type 连接类型current:电流值power电功率Production:蒸汽产量cable section 电缆线横截面面积 Line fuse 保险丝容量和特性electrical diagram电气连接图wiring diagram of the heater connection:连线图。

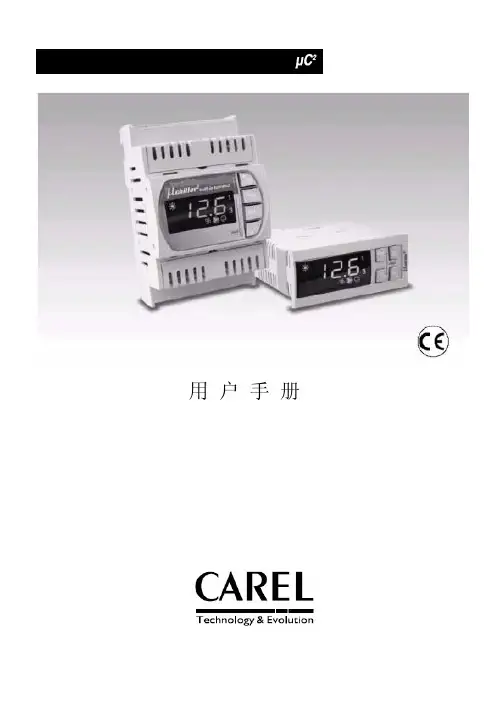

卡乐控制器使用说明书1. 总体说明μC² 是卡乐一种紧凑型的电子控制器，可以管理冷水机组和热泵机组。

2：显示：显示屏上有3 个数码，自动带有十进制的小数点范围为-99.9 至99.9， 超过测量范围的值会自动显示，但不带有小数点，即使内部功能总认为是分数。

正常运行时显示的值是对应于传感器ST1 所测量的温度值，也就是蒸发器进水温度冷水机组或环境温度直接蒸发膨胀式机组。

展示出现在显示屏上的符号和面板的按键及它们的意思：3.参数3.1 一般参数• 高级用户参数通过输入所谓的高级用户参数，允许高级用户和直接参数配置。

• 用户参数输入22 口令，允许进行典型参数配置，这些参数都是由用户设定的。

• 直接参数无须口令，就能访问这些参数。

级别代码参数级别口令 D 直接参数 无 U 用户参数 22 S 超级用户参数 11数的设定示设点及其它主要参数(直接参数) 的设定点及其它主要控制参数，我们称之为定和显示用户参数5秒钟以上，就进入了用户参数菜单，而所谓用户参数即常运行，修改过的参数亦不报警的复位发生时，同时按下▲和▼键5秒钟以上，可使之复位(手动复位)。

此后制除霜循环的温度/压力值低于预设的除霜终止温度，同时按下SEL参设定和显按住SEL 键5秒钟以上，可以显示制冷和加热直接参数。

首先显示的是直接参数的代码(制冷设定点是各参数中第一个被显示的)。

按▲和▼键可以卷动所有直接参数的代码的列表。

出现所需参数的代码后再次按下SEL 键，显示屏出现该参数的值。

用▲和▼键即可修改这个值(见第三章)。

按一下PRG 键可存储修改后的参数并退出直接参数修改程序，而按SEL 键则重新返回直接参数菜单。

设定参数时，如果没有任何键被按动，几秒钟后，显示值就会自动开始闪烁。

如果在进入直接参数设定程序后，你未按动任何键，机组将返回正常运行，修改过的参数亦不被存储。

设同时按住PRG 和SEL 键是机组的运行参数。

为防止未经授权的人访问这些数据，给此类操作设立了口令。

carel-温控器说明书I R33F0E000控制器使用说明I R33F控制器是集压缩机控制、冷风机控制、温度控制、融霜控制于一体的多功能控制器。

温度设定显示或设定温度，参照以下流程：1）按“S e t”超过一秒，显示设定温度2）按“或“减小或增大设定值。

3）按“S e t”确认。

手动复位报警同时按“”和“超过5秒，可以重新设定手动复位报警。

手动融霜按”5秒以上，进入自动融霜关键点分析和临界点控制（下简称H A C C P）本控制器具有关键点分析和临界点控制功能，它能够监视食品温度，“H A”报警：超高温报警;”H F”报警：断电超时一分钟报警。

显示报警参数：按“S e t”和“或“可进行查看。

H A C C P报警删除：按“和“S e t”超5秒，屏幕出现”r e s”表明已删除。

取消已存报警：按“S e t”和“、“超5秒，即可。

连续循环同时按住“或“超过5秒，启动连续循环功能。

当连续循环设定时间达到或达到最低指定温度，连续循环停止。

设置默认参数当H d n=0时：1.关闭设备2.打开设备3.持续按“”，直到出现”s t d”注：只可为可视值（C或F类）参数设置默认值。

需更详细信息，参阅“运行参数汇总”。

当H d n〈〉0时：1.关闭设备2.打开设备3.持续按“”，直到出现”0”4.利用“、“，在0和”H d n”间选择默认参数。

5.持续按“”，直到出现”s t d”访问C类参数1.同时按“”“S e t” 5秒钟以上，显示屏出现00。

2.利用“、“，直到显示数字22，此密码为允许访问参数。

3.按“S e t”进行确认。

4.显示屏将显示第一个可修改的C型参数代码。

修改参数步骤参照以下修改参数一节访问F类参数1.按“” 5秒钟以上（如果报警被激活，先关掉蜂鸣器），显示屏将显示第一个可修改的F型参数代码。

修改参数步骤参照以下修改参数一节修改参数C型或F型参数显示后，按以下步骤操作：1.利用“、“翻到需要修改的参数。

目录1、前言 (2)2、总体特性 (2)3、硬件结构 (2)3.1 控制器及附件的代码 (2)3.2 uPC的基本外观及各端子 (2)3.3 输入输出列表 (3)3.4 各按键的典型功能 (5)4、局域网pLAN (6)4.1. 共享型/专用型手操器 (9)4.2. pLAN的电气连接 (10)5、系统初始化 (11)6、菜单说明 (11)6.1主菜单 (11)6.2 维修菜单 (12)6.3 I/O菜单 (13)6.4 设定菜单 (14)6.5 时钟菜单 (14)6.6 用户菜单 (15)6.7 工厂菜单 (15)6.8 报警记录 (17)6.9 版本信息 (17)7、MPC及手操器地址设定 (18)8、MPC控制器传感器选择拨码方法 (19)1、前言MPC 系列是µC家族的顶尖产品。

该产品用于满足最普遍的需求和相应领域中的重要制造商对高性能和高竞争力产品的日益增加的需求。

MPC 系列产品可以采用或不采用 DIN 导轨安装。

接线系统采用了插入式的 Molex®连接接头。

这样就为设备提供了高等级的保护，降低了静电放电的风险，并且减少了整个系统的装配时间。

2、总体特性电源：24 Vac (±10%), 50/60 Hz，以及 22 - 38 Vdc输入功率：35 VA 或 14 W运行条件：-10 - 55°C，< 90% rH 无凝露存放条件：-20 - 70°C，< 90% rH 无凝露模拟量输入：10路（2 路 0 - 5 Vdc 或 NTC 型；2 路 0 - 5 Vdc 或 NTC 型；5 路 NTC 型；1 路 4 - 20 mA）开关量输入：18 路，无电压触点模拟量输出：6路（4 路 0 - 10 Vdc，2 路 PWM）开关量输出：14 路安装：DIN 导轨或面板安装防护等级：IP20（带外壳）；IP00（不带外壳）3、硬件结构产品优点：•尺寸极其紧凑；•可以连接到远程用户界面；•可靠性高；•可以管理电子膨胀阀；•根据人体工程学设计，具有图形显示功能的高效显示屏；•接线简单（新增连接到 tLAN局域网的功能）；•模块化架构3.1 控制器及附件的代码MPC0000020-CMPC完整版，带塑料外壳（单套包装）MPC0000001-CMPC完整版，不带塑料外壳（单套包装）pCO1时钟板PCO100CLK0RS485光隔离串行板PCOS004850图形用户界面，面板安装型PGD1000F00S90CONN000连接线缆，用于pGD1用户面板 L= 1.5 m3.2 uPC的基本外观及各端子3.3 输入/输出端子功能介绍类型序号描述备注Analog inputs 模拟量输入1 室内湿度4-20mA2 送风湿度3 排气压力1 0.5-4.5V4 排气压力2 0.5-4.5V5 室内温度NTC6 送风温度7 加湿电流8 水电导率9 室外温度10Digital inputs 数字量输入1 高水位开关断开报警2 烟火报警断开报警3 远程开关4 风压差开关断开报警5 电加热保护断开报警6送风机（蒸发器）过载闭合报警7 过滤网报警断开报警8 漏水报警/水流开关断开报警9 加湿器电源故障断开报警10 相序保护断开报警11 压缩机1低压断开报警12 压缩机2低压断开报警13 压缩机1高压/过载断开报警14 压缩机2高压/过载断开报警1516171819202122Digital outputs 数字量输出1 压缩机12 压缩机23 电加热一号4 电加热二号5 压1除湿电磁阀6 压2除湿电磁阀7 加湿器8 总报警9 送风机10 电磁阀111 电磁阀2/低速送风12 一号冷凝风机电源13 二号冷凝风机电源1415161718Analog outputs 模拟量输出1 冷凝调节１室外风机调速2 冷凝调节２室外风机调速34 制冷/制热阀56 加湿输出（0-10V）3.4 各按键的典型功能1.:进入菜单列表界面。

I R33F0E000控制器使用说明I R33F控制器是集压缩机控制、冷风机控制、温度控制、融霜控制于一体的多功能控制器。

温度设定显示或设定温度，参照以下流程：1）按“S e t”超过一秒，显示设定温度2）按“或“减小或增大设定值。

3）按“S e t”确认。

手动复位报警同时按“”和“超过5秒，可以重新设定手动复位报警。

手动融霜按”5秒以上，进入自动融霜关键点分析和临界点控制（下简称H A C C P）本控制器具有关键点分析和临界点控制功能，它能够监视食品温度，“H A”报警：超高温报警;”H F”报警：断电超时一分钟报警。

显示报警参数：按“S e t”和“或“可进行查看。

H A C C P报警删除：按“和“S e t”超5秒，屏幕出现”r e s”表明已删除。

取消已存报警：按“S e t”和“、“超5秒，即可。

连续循环同时按住“或“超过5秒，启动连续循环功能。

当连续循环设定时间达到或达到最低指定温度，连续循环停止。

设置默认参数当H d n=0时：1.关闭设备2.打开设备3.持续按“”，直到出现”s t d”注：只可为可视值（C或F类）参数设置默认值。

需更详细信息，参阅“运行参数汇总”。

当H d n〈〉0时：1.关闭设备2.打开设备3.持续按“”，直到出现”0”4.利用“、“，在0和”H d n”间选择默认参数。

5.持续按“”，直到出现”s t d”访问C类参数1.同时按“”“S e t” 5秒钟以上，显示屏出现00。

2.利用“、“，直到显示数字22，此密码为允许访问参数。

3.按“S e t”进行确认。

4.显示屏将显示第一个可修改的C型参数代码。

修改参数步骤参照以下修改参数一节访问F类参数1.按“” 5秒钟以上（如果报警被激活，先关掉蜂鸣器），显示屏将显示第一个可修改的F型参数代码。

修改参数步骤参照以下修改参数一节修改参数C型或F型参数显示后，按以下步骤操作：1.利用“、“翻到需要修改的参数。

滚动显示时，显示屏上将显示表示参数所属类别的图标。
