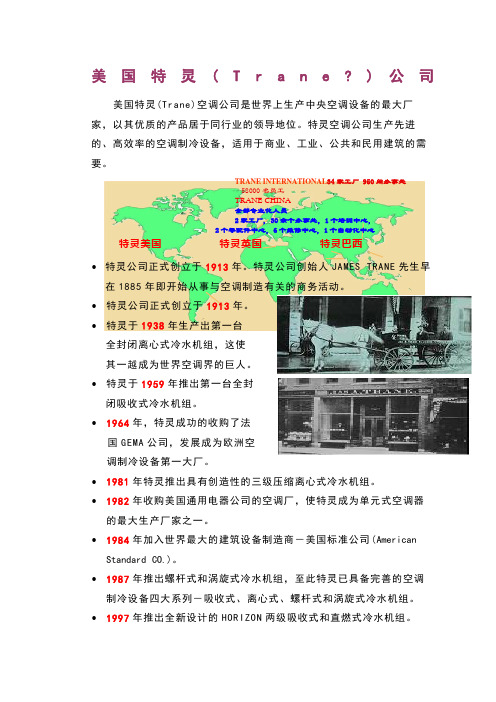

美国特灵(T r a n e?)公司美国特灵(Trane)空调公司是世界上生产中央空调设备的最大厂家，以其优质的产品居于同行业的领导地位。
特灵空调公司生产先进的、高效率的空调制冷设备，适用于商业、工业、公共和民用建筑的需要。
TRANE INTERNATIONAL34家工厂 950间办事处58000名员工TRANE CHINA全部专业化人员2家工厂，30余个办事处，1个培训中心，2个零配件中心，6个维修中心，1个自动化中心特灵美国特灵英国特灵巴西,•特灵公司正式创立于1913年。
特灵公司创始人JAMES TRANE先生早在1885年即开始从事与空调制造有关的商务活动。
•特灵公司正式创立于1913年。
•特灵于1938年生产出第一台全封闭离心式冷水机组，这使其一越成为世界空调界的巨人。
•特灵于1959年推出第一台全封闭吸收式冷水机组。
•1964年，特灵成功的收购了法国GEMA公司，发展成为欧洲空调制冷设备第一大厂。
•1981年特灵推出具有创造性的三级压缩离心式冷水机组。
•1982年收购美国通用电器公司的空调厂，使特灵成为单元式空调器的最大生产厂家之一。
•1984年加入世界最大的建筑设备制造商－美国标准公司(American Standard CO.)。
•1987年推出螺杆式和涡旋式冷水机组，至此特灵已具备完善的空调制冷设备四大系列－吸收式、离心式、螺杆式和涡旋式冷水机组。
•1997年推出全新设计的HORIZON两级吸收式和直燃式冷水机组。
•1998年推出使用R134a环保型冷媒的RTHC系列，可靠性达%的水冷螺杆式冷水机组。
•离心机、螺杆机、涡旋式、吸收式冷水机组，空气处理机、空气未端设备、自控系统，共七个系列，十余万个品种。
•全部产品均已获得美国空调制冷学会（ARI）、美国和加拿大保险商实验室（UL）认证。
•全部产品均按NFPA70（美国国家防火协会）、NEC（美国电器规程）、ASHRAE/ANSI（机械安全规范）和ASME（美国机械工程师学会）标准设计。
屋顶式风冷空调（热泵）机组技术手册RT-TM-YYZH-2006目录1. 屋顶空调选型――――――――――――――――――3 1.1 屋顶空调选型案例―――――――――――――――3 1.2 机组型号40位码――――――――――――――――8 表7－各部件的压降――――――――――――――――10 表8－有效静压――――――――――――――――――11 表9－送风风机传动装置选择――――――――――――13 性能参数――――――――――――――――――――13 2．屋顶空调机组介绍―――――――――――――――14 3．屋顶空调可选件――――――――――――――――16 4．机组重量、尺寸和间隙―――――――――――――19 5．机组送回口尺寸――――――――――――――――21 6．安装底座尺寸―――――――――――――――――25 7．机组电气―――――――――――――――――――26 8．部分工程项目清单―――――――――――――――28 9．部分工程实例―――――――――――――――――30 10．屋顶式空调机组与风管式空调机组比较――――――31 11．主要零部件清单―――――――――――――――321．屋顶空调选型1、1 屋顶空调选型案例屋顶空调机组由于可选项比较多，为了让每位销售工程师能熟练掌握屋顶空调机组的选型，现提供一个案例供大家参考。
上海某一项目需要选择以下屋顶空调机组：制冷工况：室外环境温度－35℃DB室内进风温度－27℃DB/19℃WB冷负荷－170kw制热工况：室外环境温度－7℃DB/6℃WB室内进风温度－20℃DB热负荷－180kw送风量－29000m3/h新风量－6016 m3/h，机外静压－400Pa选配要求：送风型式，下送风新风量可以根据室内空气质量自动调节需要排风装置风机故障报警远程风管温度传感器断电开关辅助电加热70kw需要随即配安装底座4选型步骤：第一步：选择序号2－热泵：要求热泵，所以选择W 序号 12345-78 - 9 10 11 121314151617 - 19 20212223 24 25262728293031 - 40 1C W KADAXXXH2XXXXXXXXXXXX第二步：选择序号4－送回风形式：要求送风型式为下送风，所以选择D 序号 12345-78 - 9 10 11 121314151617 - 19 20212223 24 25262728293031 - 40 1C W KDADAXXXH2XXXXXXXXXXXX第三步：选择序号5、6、7－型号：要求制冷量为170kw ，机组600冷量为180kw ，所以选择600 序号 1234 5- 78 - 910 11121314151617 - 19 20212223 2425262728293031 - 40 1C W KD600 ADAXXXH2XXXXXXXXXXXX第四步：选择序号10－电加热，要求电加热为70kw ，机组配置电加热为75kw ，所以选择E 序号1234 5- 78 - 910 11121314151617 - 19 20212223 2425262728293031 - 40 1C W KD600 ADEAXXXH2XXXXXXXXXXXX/5第五步：选择序号12－排风，要求有排风装置，因为有新风量－6016 m3/h ，机组需要配置强排风，所以选择2 序号 1234 5- 78 - 910 11121314151617 - 19 20212223 2425262728293031 - 40 1C W KD600 ADEA2XXXH2XXXXXXXXXXXX第六步：选择序号13－过滤器，没要求，机组标配有可清洗过滤器，所以选择A 序号 1234 5- 78 - 910 11121314151617 - 19 20212223 2425262728293031 - 40 1C W KD600 ADEA2AXXXH2XXXXXXXXXXXX第七步：选择序号16－新风，要求新风量可以根据室内空气质量自动调节，需要配置经济器，所以选择E 序号 1234 5- 78 - 910 11121314151617 - 19 20212223 2425262728293031 - 40 1C W KD600 ADEA2AEXXXH2XXXXXXXXXXXX第八步：选择序号14－送风风机额定功率，由于选择了附件需要重新校核机组有效静压，查表7机组600对应的经济器压降为35Pa 、电加热压降为72Pa 。
LPCQ空气处理机组LPCQ 003-040 2,000-38,000m3/h目 录机组性能 (3)型号说明 (4)技术参数 (5)风机电机参数 (9)机组外形尺寸 (15)使用维护及注意事项 (23)机组外形尺寸——立式机组机组外形尺寸——水平机组1机组外形尺寸——水平机组1机型 003 004 006 008 010 012 014 016 020 025 030 035 040 W 853 1008 1163 1318 1628 1783 1938 1938 2248 2093 2248 2558 2558 H 761 761 916 1071 1071 1071 1071 1226 1381 1536 1691 1691 2001 L 标准型1 1008 1008 1163 1163 1163 1163 1163 1163 1318 1628 1628 1783 1938标准型2 1163 1163 1318 1318 1318 1318 1318 1318 1473 1783 1783 1938 2093 A 左式 194 239 354 389 191 251 248 208 247 471 626 755 658 右式 427 471 500 534 575 670 670 710 798 907 907 1002 1002 B 232 298 309 395 309 309 373 373 430 715 715 801 898 C - - - - 244 244 274 274 343 - - - - 布局1 320 320 376 376 376 376 403 403 468 562 562 596 642 D 布局2 228 228 228 228 228 228 228 228 233 250 250 254 252 布局3 128 128 121 121 121 121 108 108 98 148 148 152 152 布局4 244 244 281 281 281 281 319 319 385 450 450 493 542 E 262 262 341 341 341 341 404 404 478 715 715 801 898 F 505 505 585 810 810 810 810 960 1040 1268 1448 1448 1658 G 158 158 195 160 160 160 160 163 200 166 153 153 203 I 121 104 106 124 239 149 106 106 134 184 134 129 129 J 613 803 953 1073 1153 1488 1728 1728 1983 1728 1983 2303 2303 K 475 475 633 792 780 780 780 892 956 1241 1422 1422 1697 K1 - - - - - - - - - - 675 675 818 K2 - - - - - - - - - - 643 643 818 M 179 179 179 179 185 185 185 193 193 193 182 182 188 N 4排 83 83 83 83 83 83 83 83 83 83 83 83 83 6排 138 138 138 138 138 138 138 138 138 138 138 138 138 盘管接管管径 4排 40 40 50 50 50 50 50 65 65 65 50/50 50/50 65/65 6排 40 40 50 50 65 65 65 65 65 65 65/65 65/65 65/65 凝水盘排水管径 32 32 32 32 32 32 32 32 32 32 32 32 32 4排 137 157 205 254 314 337 370 415 475 620 673 789 847 机组 6排 145 167 220 274 343 372 409 453 557 675 742 866 930 重量 4+1排 151 174 228 285 344 369 405 453 517 676 731 852 920 kG4+2排 164 186 242 305 369 397 434 485 563 718 780 908 1049 6+1排 167 191 250 311 383 415 466 503 620 738 813 944 1097 6+2排 172 196 264 322 398 432 484 523 645 767 875 985 1145水平机标配1备注1：如果选择热水盘管1排管，003~016的盘管接管管径为40mm ，020～025的盘管接管管径为50mm ，030~040， 盘管分为上下2个，接管管径各是40mm 。
1、特灵螺杆式冷水机组技术优势(一) 环保型冷媒采用R134a冷媒，既环保又高效，可为用户节约大量费用；(二) 先进的半封压缩机效率高、可靠性高、噪音低TRANE公司具有行业内最大技术最先进的技术开发中心，所有的机组包括压缩机均有TRANE公司自行设计生产，虽然生产成本有所上升，但技术及产品可靠性都有保障。
半封式压缩机及电机在一个壳体内，电机与叶轮的连接只需要二套轴承，不需要齿轮、连轴器，运转部件少，效率高，运行性能稳定且不易泄漏。
※直接传动，效率高、故障率低整个压缩机只有三个运动元件:阴阳转子,滑阀。
大大减少了机组故障的发生率。
机组可靠性达99.7％。
电动机直接驱动，减少了齿轮箱、传动轴等中间环节。
直接传动简单、可靠、效率高，没有齿轮传动损失，既降低了噪音，又减少了故障发生的可能性。
开启式齿轮传动※高加工精度具有高效率以制作核潜艇螺旋桨的多钻头车床制作的螺杆式压缩机精度达0.0127mm，转子间隙配合紧密，阴阳转子两端高低压之间的泄漏很小，保证机组能以较高的效率运行，部分负荷时效率更高。
※最新的阳阴转子比数为5比7的螺杆齿形先进的第四代螺杆齿形，运转更平稳，效率更高，噪声更低；独特转子形状，具备更宽广的容量调节范围。
※高级别的航空轴承5级航空轴承(与波音飞机轴承同级)，在机组寿命期内不需更换；※可靠高效的制冷剂冷却方式原装进口电机，内有专利设计的保护涂层，电动机转子和定子浸在制冷剂中，电机一直在稳定的温度和清洁的环境下工作，并且电机本身的三相绕组温度可监测，可靠冷媒冷却风冷开启式性、效率和寿命大为提高。
(三) 电子膨胀阀效率高、可靠◆反应灵敏, 控制精确, 自适应的调节系统冷媒流量;◆由步进电机带动, 精确到位, 可以在30秒实现全开或全闭; 电子膨胀阀热力膨胀阀◆具有良好的密封性, 全关时能封死管路, 不需要另外的电子膨胀阀隔断管路, 减少了机组零部件;◆具有自我诊断功能. 开机时, 膨胀阀首先进行一系列的自我测试,保证运行期间安全可靠；（四）节能平稳的无级调节机组容量由油压控制的滑块调节。
