2021年疏水阀的正确安装指南

蒸汽系统疏水阀的安装位置选择要求蒸汽系统的疏水阀，说简单点，就是用来把蒸汽管道中多余的水排出去的。

要知道，这些“多余水分”可不是啥好东西，它们在管道里可乱蹦乱跳，给系统带来的麻烦大着呢！如果疏水阀不装对地方，水排不掉，蒸汽系统就容易出问题，效率也大打折扣。

所以啊，选对安装位置，那真是事半功倍，能让你省不少事。

怎么选择？来来来，跟我慢慢说。

首先呢，疏水阀最重要的安装位置，得是在管道最低点。

你想啊，蒸汽要在管道里流动，这一路上有高有低。

水总是喜欢往低处流，对吧？那你就得把疏水阀装在管道的最低点，这样才能保证所有的凝结水都顺利地被排出去。

要是你把疏水阀装在了个高高的地方，那水可就不好跑了。

就像你在山上放水，水得流到山下才行，插在山顶那不就是白搭嘛。

再说了，安装位置还得避开容易积灰积尘的地方。

说实话，蒸汽系统这玩意儿，运行时空气中难免会有些杂质，久而久之，疏水阀那儿可能就会堵上，影响排水效果。

所以，疏水阀得装在一个空气流通好，周围不容易积灰的地方。

如果你把它安在个又潮又脏的角落，基本上疏水阀的寿命也就短了。

就像人要住干净的环境，疏水阀也得住个舒服的地方，才有好状态嘛。

还有哦，疏水阀的安装位置最好能离开热源。

你想想，蒸汽系统温度可不低，阀门一旦安装在靠近高温的地方，阀体可能因为受热而老化，影响工作。

别忘了，热源就像是吃辣椒的那种东西，一旦受了刺激，性能肯定受影响。

要是你把疏水阀安在了个阳光直射、闷热的地方，时间长了它可能就不再灵光了。

你看，我们都知道蒸汽系统中的蒸汽是需要通过管道输送的，可是，蒸汽管道并不是一根直管子，有些管道设计上会有些曲折或者有些角落。

这时候你得特别小心，疏水阀要安装在那些“弯曲”或“死角”的地方。

这些地方容易积水，蒸汽流动起来也不太顺畅。

那疏水阀这个“排水工”就得发挥作用，把那些藏在角落里的水分一口气带走，不然时间久了，管道就会被水堵住，影响整个系统的运作。

要说起来，疏水阀的安装位置还得考虑到检修方便。

疏水器安装要求疏水器是工业设备中常见的一种装置，用于排除管道中的液体或气体。

它通常安装在管道系统的低点，以便快速有效地将积聚的液体或气体排出。

正确的疏水器安装是确保系统正常运行的关键，下面将介绍疏水器安装的要求。

1. 安装位置选择疏水器的安装位置应选择在管道系统的低点，以便积聚的液体或气体能够自然流向疏水器。

同时，应尽量避免安装在露天或易受外界冷空气影响的地方，以防止结冰或冻结。

此外，疏水器的安装位置应便于操作和维护，方便人员观察和处理。

2. 安装方式疏水器可以通过法兰连接或螺纹连接安装在管道中。

对于大型的疏水器，一般采用法兰连接，以确保连接牢固且不易泄漏。

对于小型的疏水器，可以选择螺纹连接，安装方便快捷。

3. 安装方向疏水器的安装方向很重要，应根据疏水器的设计要求来确定。

一般来说，疏水器应安装在垂直位置上，以确保液体或气体能够顺利排出。

在安装过程中，应注意疏水器的进出口方向，确保与管道系统的流向一致。

4. 安装支架为了确保疏水器的稳定和安全，需要使用适当的支架进行固定。

支架的选择应根据疏水器的大小和重量来确定，以确保安装牢固可靠。

在选择支架时，还应考虑疏水器的维护和清洁，方便人员进行操作和检修。

5. 安装与调试在进行疏水器安装之前，应先进行设备的检查和清洗，确保疏水器表面清洁无杂质。

在安装过程中，应严格按照疏水器的安装说明进行操作，避免损坏疏水器或影响其正常工作。

安装完成后，还需要进行调试，检查疏水器是否正常排放液体或气体。

6. 安全阀的设置在安装疏水器的同时，还应考虑系统的安全性。

根据实际情况，可以在疏水器的出口处设置安全阀，以防止管道系统超压或其他异常情况发生。

安全阀的设置应根据系统的工作压力和流量来确定，确保系统的安全运行。

总结：疏水器安装要求包括选择适当的安装位置、正确选择安装方式和安装方向、使用适当的支架进行固定、进行设备的检查和清洗、严格按照安装说明进行操作、进行调试和设置安全阀等。

斯派莎克疏水阀安装方法斯派莎克疏水阀是一种广泛应用于各种工业设备中的一种安全装置，主要用于自动排放管道中的冷凝水。

为了更好地保障设备的正常运行和生产效率，疏水阀的安装非常重要，下面将为大家介绍斯派莎克疏水阀的安装方法以及注意事项。

一、疏水阀的选择在安装斯派莎克疏水阀前，必须做好疏水阀的选择工作。

首先要考虑疏水阀的使用压力范围，压力范围要与使用设备的压力要求相匹配。

其次，还要考虑排放管路的规格，根据排放管路的大小选择适合的疏水阀。

二、安装前准备在安装前必须对管路进行清洗，以确保管路无污物，避免安装时对阀门产生不良影响。

同时还要对管路及设备进行检查，以确保没有损坏或松动的情况。

检查完毕后，需要根据疏水阀的安装位置准备好安装工具、螺丝等，以便进行安装工作。

三、安装方法1.选择合适的安装位置：请先确定疏水阀的使用位置，通常选择在距离设备本体最低点处，并且保证疏水阀排放口不与其他管件相碰撞，否则会影响疏水阀的工作效果。

疏水阀的安装位置应尽量方便使用、维护。

2.连接管路：将疏水阀的进出口与管路连接，以保证疏水阀能够顺畅地排放出冷凝水。

3.安装承台：当疏水阀太大或太重需要支撑时，应该建立一个承台来帮助疏水阀协同工作。

承台的高度应根据需要调整。

4.调整疏水阀：安装完毕后，请注意调整疏水阀的受力，以确保疏水阀可以顺畅地打开或关闭。

必须定期检查疏水阀，如果发现有损坏或松动的情况，请及时调整疏水阀。

四、安全注意事项1.安装前请检查疏水阀及管路连接是否牢固，防止出现漏气、漏水等情况。

2.安装时请注意阀门的方向，防止安装方向不正确导致疏水阀无法排放冷凝水。

3.防止操作过程中阀门过度振动，以及避免机械损坏。

4.疏水阀的使用寿命一般较长，但是也需要注意定期维护，以确保设备稳定运行和安全使用。

总体而言，斯派莎克疏水阀的安装非常重要，安装前先要仔细检查设备和管线连接情况，然后根据使用要求进行选择合适的管路和安装位置，并且在安装过程中严格按照安装流程进行操作，放心使用才是最重要的。

蒸汽疏水阀的安装安装疏水阀之前用蒸汽或压缩空气吹扫清洗管道(吹扫后应清洗所有过滤器滤网)，再将管道配到疏水阀。

A．便于接近以检查、维修。

B．只要可能就要装在集水点之下。

C．尽量靠近集水点安装。

参见图40-1至43-4的切断阀在蒸汽主管或大型热水器等设备上排放时，疏水阀前需要安装切断阀，这样当疏水阀需要维修时，系统可以不间断。

在小型蒸汽加热机械上，诸如洗衣熨斗—亡不需要装切断阀。

只要在蒸汽供应管线上安装切断阀就足够了。

切断阀疏水阀有旁路时，排放管线上的疏水阀也需要切断阀，特别是在排放集管中有高压的时候。

可参见有关止回阀的—节。

旁通(参见图41-3和41-4)不建议使用旁路，因为旁路会有损寸：疏水阀的功能。

如果绝对需要连续工作的话，可以并联两台疏水阀，一用一备。

活接头如果只使用一只活接头的话，应该用在疏水阀的排出侧。

如果使用两只，应避免横、纵向串联。

最好的安装方式是直式(参见图40 1和41-3)或并联安装(参见图41-4)。

标准连接同样口径和类型的疏水阀，其进出口接管应该一样长，这样可以简化维修工作。

带有同样长度的接管和单边活接头的疏水阀可以存放在仓库里。

在疏水阀需要修理的时候，只要断开活接头，抽出阀门，安上备用疏水阀，拧紧活接头即可。

疏水阀维修可以在维修间进行，然后，上好接管和单边活接头，重新放回仓库。

测试阀参见图40-1，这是检验阀门动作的绝好方法。

使用一台小旋塞阀即可。

在排放管线上装一台止回阀或切断阀，在试验时隔断疏水阀。

过滤器如果有规定或者工作条件差时，可以在疏水阀前安装过滤器来保证疏水阀的正常使用。

有些类型的疏水阀对污物问题更敏感。

参见前面总推荐表。

有些疏水阀带有内置式过滤器。

如果带有过滤器排污阀，在打开该阀前应先关闭供汽阀。

疏水阀体内的凝结水将反冲回来清洗过滤器滤网。

打开蒸汽阀门时要慢。

污物罐是阻止水垢和芯沙的极好设备，同时也有消除弯头侵蚀的作用。

污物罐应定期清洗。

虹吸安装要求有水封，并在疏水阀内或阀前装一个止回阀(压差控制器除外)。

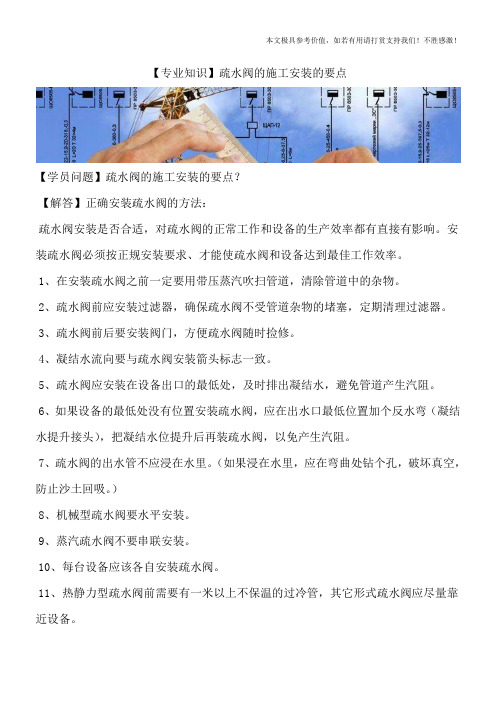

【专业知识】疏水阀的施工安装的要点【学员问题】疏水阀的施工安装的要点？【解答】正确安装疏水阀的方法：疏水阀安装是否合适，对疏水阀的正常工作和设备的生产效率都有直接有影响。

安装疏水阀必须按正规安装要求、才能使疏水阀和设备达到最佳工作效率。

1、在安装疏水阀之前一定要用带压蒸汽吹扫管道，清除管道中的杂物。

2、疏水阀前应安装过滤器，确保疏水阀不受管道杂物的堵塞，定期清理过滤器。

3、疏水阀前后要安装阀门，方便疏水阀随时捡修。

4、凝结水流向要与疏水阀安装箭头标志一致。

5、疏水阀应安装在设备出口的最低处，及时排出凝结水，避免管道产生汽阻。

6、如果设备的最低处没有位置安装疏水阀，应在出水口最低位置加个反水弯（凝结水提升接头），把凝结水位提升后再装疏水阀，以免产生汽阻。

7、疏水阀的出水管不应浸在水里。

（如果浸在水里，应在弯曲处钻个孔，破坏真空，防止沙土回吸。

）8、机械型疏水阀要水平安装。

9、蒸汽疏水阀不要串联安装。

10、每台设备应该各自安装疏水阀。

11、热静力型疏水阀前需要有一米以上不保温的过冷管，其它形式疏水阀应尽量靠近设备。

12、滚筒式烘干（带虹吸管型）设备选用疏水阀时请注明：选用带防汽阻装置的疏水阀，避免设备产生汽锁。

13、疏水阀后如有凝结水回收，疏水阀出水管应从回收总管的上面接入总管，减少背压，防止回流。

进口泵阀门14、疏水阀后如有凝结水回收，不同压力等级的管线要分开回收。

15、疏水阀后凝结水回收总管不能爬坡，会增加疏水阀的背压。

16、疏水阀后凝结水进入回收总管前要安装止回阀，防止凝结水回流。

17、在蒸汽管道上装疏水阀，主管道要设一个接近主管道半径的凝结水集水井，然后再用小管引至疏水阀。

18、机械型疏水阀长期不用，要卸下排污螺丝把里面的水放掉，以防冰冻。

19、发现疏水阀跑汽，要及时排污和清理过滤网，根据实际使用情况勤检查，遇有故障随时修理。

每年至少要检修一次，清除里面的杂质。

疏水阀在整个蒸汽系统中被认为是个小配件，但对系统工作和经济运行影响很大，所以疏水阀的维护和检修也是至关重要的，只有充分重视疏水阀在生产上的重要作用。

疏水阀的正确安装方法疏水阀的正确安装方法是确保其能正常工作并实现预期的排水功能。

以下是疏水阀正确安装的步骤和注意事项：1. 确定疏水阀的位置：在安装疏水阀之前，需要决定其最佳位置。

疏水阀通常安装在储罐、管道系统或设备中的低点。

通过这样的位置安装可以确保疏水阀能够及时有效地排水。

2. 准备工作：在开始安装之前，首先要进行必要的准备工作。

这包括将有关的管道或设备隔离，确保安全的操作环境。

同时，也要准备好所需的工具和材料。

3. 选择适当的疏水阀类型：根据具体情况选择合适的疏水阀类型。

常见的疏水阀类型包括浮球式疏水阀、液封疏水阀和活塞式疏水阀等。

不同类型的疏水阀适用于不同的应用场景和工作条件。

因此，在选择疏水阀时要考虑到介质特性、压力和温度等因素。

4. 清洁和检查：在安装疏水阀之前，需要对管道进行清洁，确保没有杂质或污垢会影响疏水阀的正常工作。

同时，还要检查疏水阀本身是否完好无损，以确保其能够正常运行。

5. 安装阀体：将疏水阀的阀体安装在预定的位置上。

应注意确保阀体与管道或设备之间的连接紧密可靠，以防止漏水和松动。

6. 连接管道：在安装阀体后，需要将合适的管道连接到疏水阀上。

这包括进水口和排水口的连接。

确保连接部位的密封性，以防止漏水。

7. 调整疏水阀设置：根据实际需求，调整疏水阀的设置。

包括设置排水压力、打开高度和关闭温度等参数。

确保这些参数设置合理和准确，以满足预期的排水要求。

8. 连接电气控制：对于某些类型的疏水阀，可能需要连接电气控制设备。

在连接电气控制之前，确保电气设备的可用性和正常工作。

同时，按照正确的电气连接方法将控制设备与疏水阀连接。

9. 进行测试：一旦完成安装和调试，应进行适当的测试。

这包括测试疏水阀的打开和关闭功能，以及排水性能等。

根据测试结果，对需要进行的调整和改进进行必要的修改。

10. 监测和维护：完成安装和测试之后，应定期监测和维护疏水阀。

这包括检查疏水阀及其连接部位的漏水情况，以及清理阀芯等。

疏水阀的检修及安装注意事项是什么
疏水阀的检修及安装注意事项如下。

疏水阀组应安装在便于检修的地方，并尽量靠近用热设备和管道及凝结水排出口之下。

阀体的垂直中心线与水平面应互相垂直，不可倾斜，并使介质的流道方向与阀体一致。

组装时，应注意安装好旁通管、冲洗管、检查管、止回阀和过滤器等的位置，并加设必要的可拆卸件（法兰或活接），以便于检修时拆卸。

1）冲洗管的作用是冲洗管路和放气，冲洗管～般向下安装，也可以向上安装。

2）检查管的作用是检查疏水阀工作是否正常，当凝结水直接排入大气时，疏水阀后可不装设检查管。

检查过程中，若打开检查管，发现有大量冒气现象，则说明疏水阀坏了，需要检修。

3）疏水阀前后应设切断阀，便于疏水阀检修时使用，切断阀常采用截止阀，当凝结水直接排入大气时，疏水阀后可不设切断阀。

4）疏水阀与前切断阀间应设置过滤器，防止系统中的污物堵塞疏水阀。

5）疏水阀安装前应清洗管路设备，除去杂质，以免堵塞。

6）疏水阀安装有方向性，不可反装，安装时应注意阀体上箭头方向与管内介质流动方向相同。

7）蒸汽疏水阀进口应有不小于0.003的坡度，坡向疏水阀；出口管路应有不小于0.003的坡度，坡向排水点。

8）疏水阀应尽量安装在设备的下方和易于排水的地方。

疏水阀的安装知识
疏水阀有以下几种类型：
热静力——冷态起机性能好，安装空间小，不怕冰冻。

吊桶式——容易诊断，适用于过热蒸汽。

碟片式——容易诊断，工作范围广，是低负荷的最佳选择，安装空间小，适用于过热蒸汽，不怕冰冻，价格最便宜。

浮球热静力——冷态起机性能好，对安装位置的变化不敏感，上游无需积水管，工作压力最低。

安装知识：
按照制造商的要求来安装疏水阀，如果没有详细的安装说明，这时有几条基本原则：
●将疏水阀安装在设备冷凝水出口下方，使冷凝水可以依靠重力流
入疏水阀。

●避免疏水阀前端有较长的水平管道（如果达到数英尺长，要有1：
100的坡度）。

●如果疏水阀没有内置过滤器，需在疏水阀前端安装单独的过滤器。

●如果冷凝水在疏水阀后有提升，需在疏水阀后安装止回阀。

●止回阀要安装在距吊桶和碟片式疏水阀下游至少1M以上的地方。

●如果蒸汽压力变化较大，需在吊桶疏水阀上游安装止回阀。

●不要对疏水阀保温（F/T疏水阀除外）。

●热静力疏水阀前端至少要有1M的不保温管道。

●热静力、吊桶和碟片疏水阀前端要留有足够的积水空间。

疏水器的正确选择及安装使用注意事项自从产业革命以来，蒸汽已被广泛地应用在各工业部门，特别在石化、化工、纺织、轻工、电力等行业，都在大量地使用蒸汽。

疏水器也称疏水阀，它是用在蒸汽加热设备或蒸汽输送管网上，起自动阻汽排水作用的装置。

由于不同的蒸汽用热设备和蒸汽管网，对它们所需的蒸汽疏水系统—疏水器的要求也就不同。

任何一种型式和种类的疏水器都不是万能的，因此疏水器的正确选择、安装使用直接影响到蒸汽系统的安全运行和节能工作的好坏。

一、疏水器的正确选择疏水器按工作原理一般可分为三种类型：机械型、热静力型、热动力型。

按结构型式不同主要有自由浮球式、倒吊桶式、双金属式、膜盒式、孔板式等。

选择疏水器时，不能单纯从最大排放量选择，应特别注意：“绝不允许只根据管径大小来套用疏水器”。

而必须根据疏水器选择原则并结合凝结水系统的具体情况来选用。

一般情况下，应按以下三个方面选用。

1.首先根据加热设备和对排出凝结水的要求，选择确定疏水器的型式。

对于要有最快的加热速度，加热温度控制要求严的加热设备，需保持在加热设备中不能积存凝结水，只要有水就得排，则选择能排饱和水的机械型疏水器为最好。

因为它是有水就排的疏水器，能及时消除设备中因积水造成的不良后果，迅速提高和保证设备所要求的加热效率。

对于有较大的受热面，对加热速度、加热温度控制要求不严的加热设备，可以允许积水，如：蒸汽采暖疏水、工艺伴热管线疏水等。

则应选用热静力型疏水器为最好。

对于中低压蒸汽输送管道，管道中产生的凝结水必须迅速完全排除，否则易造成水击事故。

蒸汽中含水率提高，使蒸汽的温度降低，满足不了用汽设备工艺要求。

因此，中低压蒸汽输送管道选用机械型疏水器为最好。

总之，必须根据加热设备和用途，对疏水器型式进行合理选择。

2.其次根据用汽设备的最高工作压力、最高工作温度，确定疏水器的公称压力、阀体材质；确定疏水器的连接方式、安装方式等。

疏水器的公称压力一般分为：0.6Mpa、1.0Mpa、2.0Mpa、0.6Mpa、2.5Mpa、4.0Mpa、5.0Mpa。

蒸汽疏水阀配管安装说明
1、疏水阀的入口管：
1）疏水阀的入口管应设在加热设备的最低点，这样凝结水不会在设备内积聚。

2）设备凝结水出口至疏水阀的入口管段应尽可能的短，且使凝结水自然流入到疏水阀型腔中。

3）疏水阀入口管段如为水平铺设，则应坡向疏水阀；这样，可以防止凝液流动不畅或产生水锤。

4）疏水阀入口管径应按凝结水量计算，管道布置应尽量减少拐弯。

5） 疏水阀安装的位置必须比凝结水出口低。

6）在设备凝结水出口管的最低点进入疏水阀前，应设 “DN20或DN25排污阀” 。

2、 阀水阀的出口管：
1）为使疏水阀的出口管段尽量减少背压，故管径要大而短，少拐弯，并尽量减少向上的立管。

2）出口管径应按汽液混相计算，一般应比疏水阀口径大1~2级。

3）在疏水阀出口段上“DN20或DN25检查阀” 。

4）为保证凝结水畅通，各支管与凝结水管网相接宜采用顺流，由管道上方45°斜角进入，如图所示：
3、疏水阀的旁通管线：
对于设备上安装的蒸汽疏水阀，需设“旁通管路” ，旁通管线应与疏水阀平行安装，同时在运行时，保证旁通阀不泄露蒸汽。

4、杠杆式疏水阀必须水平安装。
