（2）——前包墙下集箱疏水管路
（3）——低温过热器进口集箱疏水管路
（4）——屏式过热器进口集箱疏水管路
（5）——高温过热器进口集箱疏水管路
（6）——左右侧双色水位汁疏水管路
（7）——右侧高位水位汁疏水管路
说明：1.疏放水系统厂家只供应阀门，设计院未出管路布置图安装单位根据现场实际情况布置管路，所需材料列在下页名细表中。
2.管路由集箱疏水点向两侧引，沿柱子走，以便管路支吊。
3.管路水平段要留1/50的疏水坡度，管路要安装膨胀弯头，根据管路热位移的大小，确定膨胀弯数量。
锅炉疏水管道零件名细表一．管路部分
二．支吊架部分
三．说明：
1.表中管子合计为898m、其中90m为12Cr1MoV管子.
2.截止阀30只，厂家供27只，水位汁疏水二次阀3只为设计院设计（件
号14）.
3.接管座合计为15件，设计院图中编号为11号，管件制作标准为
GD0415—02.
4.件号14——为J61H—200、DN20，3只（碳钢）
5.按设计院排污系统图要求：Φ28×4管支吊架1.4m布置一个，898m
管子约需支吊架600个，系统阀门集中布置在炉两侧排污母管上部，用10号槽钢制作两个阀门支架.。
蒸汽疏水阀的安装1 疏水阀安装的一般要求①安装疏水阀之前用蒸汽或压缩空气吹扫清洗管道,吹扫后应清洗所有过滤器,对于杠杆浮球式疏水阀,安装前需要解除杠杆浮球组件固定方式,其他类型的疏水阀也应按照产品说明书要求检查处理后再安装疏水阀。
完整的疏水布置见图1。
图1 完整的疏水布置②当凝结水量超过单个疏水阀的最大排量时,可用相同形式的疏水阀并联对称安装。
不要多个疏水阀串联安装或者并联不同类型、不同口径的疏水阀。
③多台用汽设备,不允许共用一个疏水阀,以防短路。
④疏水阀如库存半年以上或对其质量有疑问者,安装前一定要拆开清洗,特别要清除密封面上的锈斑和污垢。
必要时要对密封面重新研磨,并且进行蒸汽动作试验,合格后方可使用。
⑤螺纹连接的疏水阀,应在其连接管上安装活接头,以便于维修、拆卸。
⑥要按照疏水阀阀体上箭头所指的流动方向和允许的安装方位,正确地安装疏水阀。
⑦疏水阀应安装在易于检修的地方,并尽可能集中排列,以利于管理。
2 不同类型疏水阀安装的特殊要求①热动力型圆盘式疏水阀安装位置可水平安装或垂直安装。
②热动力型脉冲式疏水阀一般安装在水平管道上,阀盖朝上。
③机械型浮球式疏水阀根据其结构要求必须水平安装或垂直安装。
配管设计时应不影响阀盖、管塞拆卸。
长期停止使用时,要及时排出凝水,关闭疏水阀前后阀门。
安装在室外应采取防冻措施。
④热静力型双金属片式（恒温型）疏水阀安装位置可水平安装或垂直安装。
疏水阀本身不需保温。
⑤钟形浮子式（倒吊桶）疏水阀根据其结构要求或垂直安装必须水平安装或垂直安装。
启动前先充水或打开疏水阀入口阀,待凝结水充满后再开疏水阀出口阀。
长期停止使用时,要及时排出凝水,关闭疏水阀前后阀门。
安装在室外应采取防冻措施。
3 疏水阀入口管安装要求在常压下凝结水进入蒸汽设备时,入口管必须使凝结水能靠重力流入疏水阀,若疏水阀安装在比排放点高的平面上,则需要在最低处使用一个简单的U形管的返水接头,就可以使凝结水达到疏水阀。

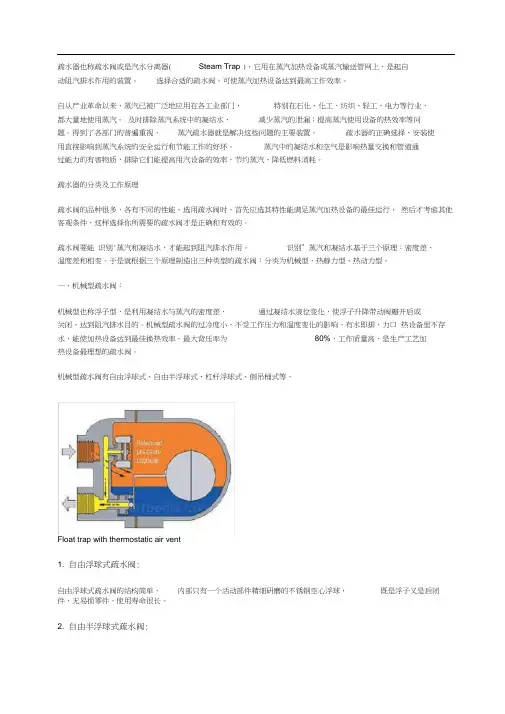

疏水器也称疏水阀或是汽水分离器( Steam Trap )，它用在蒸汽加热设备或蒸汽输送管网上，是起自动阻汽排水作用的装置。
选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。
自从产业革命以来，蒸汽已被广泛地应用在各工业部门，特别在石化、化工、纺织、轻工、电力等行业，都大量地使用蒸汽。
及时排除蒸汽系统中的凝结水、减少蒸汽的泄漏；提高蒸汽使用设备的热效率等问题。
得到了各部门的普遍重视，蒸汽疏水器就是解决这些问题的主要装置。
疏水器的正确选择、安装使用直接影响到蒸汽系统的安全运行和节能工作的好坏。

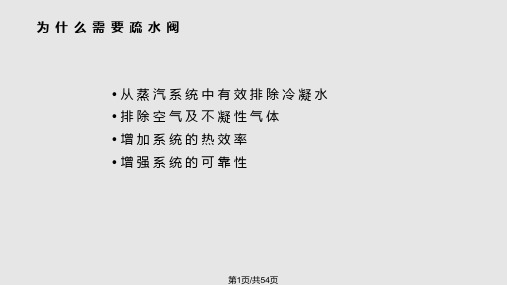

蒸汽中的凝结水和空气是影响热量交换和管道通过能力的有害物质，排除它们能提高用汽设备的效率，节约蒸汽、降低燃料消耗。
疏水器的分类及工作原理疏水阀的品种很多，各有不同的性能。
选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。
疏水阀要能识别'蒸汽和凝结水，才能起到阻汽排水作用。
识别”蒸汽和凝结水基于三个原理：密度差、温度差和相变。
于是就根据三个原理制造出三种类型的疏水阀：分类为机械型、热静力型、热动力型。
一、机械型疏水阀：机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。
机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，力口热设备里不存水，能使加热设备达到最佳换热效率。
最大背压率为80%，工作质量高，是生产工艺加热设备最理想的疏水阀。
机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等。
Float trap with thermostatic air vent1. 自由浮球式疏水阀:自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。
2. 自由半浮球式疏水阀:自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件，开口朝下，球桶即是启闭件，又是密封件。
疏水器的正确选择及安装使用王国兴（扬子石油化工设计院）[内容摘要]本文论述了疏水器的工作原理与分类，总结探讨了疏水器的正确选择及正确安装使用，并结合扬子石化公司的情况，提出了关于疏水器采购、节能管理的建议。
对疏水器的选用、安装、管理等有一定的参考价值。
[关键词]疏水器选择安装使用一、前言自从产业革命以来，蒸汽已被广泛地应用在各工业部门，特别在石化、化工、纺织、轻工、电力等行业，都大量地使用蒸汽。
及时排除蒸汽系统中的凝结水、减少蒸汽的泄漏；提高蒸汽使用设备的热效率等问题。
得到了各部门的普遍重视，蒸汽疏水器就是解决这些问题的主要装置。
疏水器也称疏水阀，也称自动排液器，它是用在蒸汽加热设备或蒸汽输送管网上，起自动阻汽排水作用的装置。
疏水器的正确选择、安装使用直接影响到蒸汽系统的安全运行和节能工作的好坏。
扬子石化公司是具有十七套大型石油化工装置的国家特大型企业，其蒸汽用热设备众多，式样各异。
各种类型的蒸汽用热设备和蒸汽管网，对它们所需的蒸汽疏水系统——疏水器的要求也就不同。
任何一种型式和种类的疏水器都不是万能的，因此为了选择和安装使用合适的疏水器，以满足用汽设备和蒸汽管网对疏水器的要求，首先必须了解疏水器的分类与工作原理。
二、疏水器的分类与工作原理疏水器按工作原理一般可分为三种类型：机械型、热静力型、热动力型。
详见表1。
扬子石化公司目前共有疏水器约24000个，其中烯烃厂3400个，芳烃厂5500个。
采用的疏水器型式有自由浮球式、倒吊桶式、双金属式、膜盒式、孔板式等。
三、疏水器的正确选择选择疏水器时，不能单纯从最大排放量选择，应特别注意：“绝不允许只根据管径大小来套用疏水器”。
而必须根据疏水器选择原则并结合凝结水系统的具体情况来选用。
一般情况下，应按以下三个方面选用。
3.1 首先根据加热设备和对排出凝结水的要求，选择确定疏水器的型式。
对于要有最快的加热速度，加热温度控制要求严的加热设备，需保持在加热设备中不能积存凝结水，只要有水就得排，则选择能排饱和水的机械型疏水器为最好。
