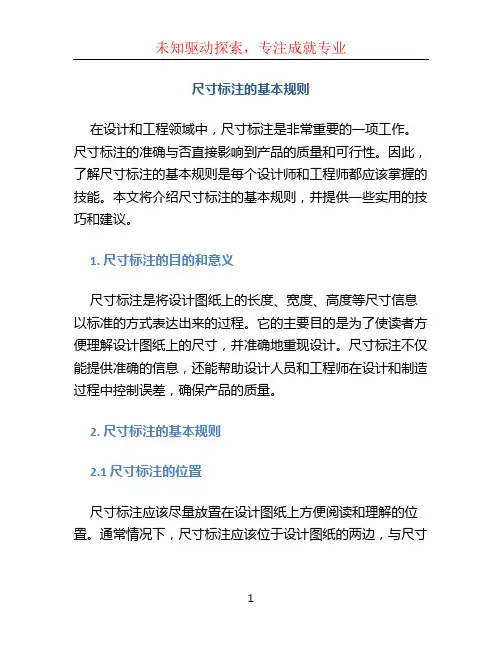

尺寸标注的基本规则在设计和工程领域中，尺寸标注是非常重要的一项工作。
尺寸标注的准确与否直接影响到产品的质量和可行性。
因此，了解尺寸标注的基本规则是每个设计师和工程师都应该掌握的技能。
本文将介绍尺寸标注的基本规则，并提供一些实用的技巧和建议。
1. 尺寸标注的目的和意义尺寸标注是将设计图纸上的长度、宽度、高度等尺寸信息以标准的方式表达出来的过程。
它的主要目的是为了使读者方便理解设计图纸上的尺寸，并准确地重现设计。
尺寸标注不仅能提供准确的信息，还能帮助设计人员和工程师在设计和制造过程中控制误差，确保产品的质量。

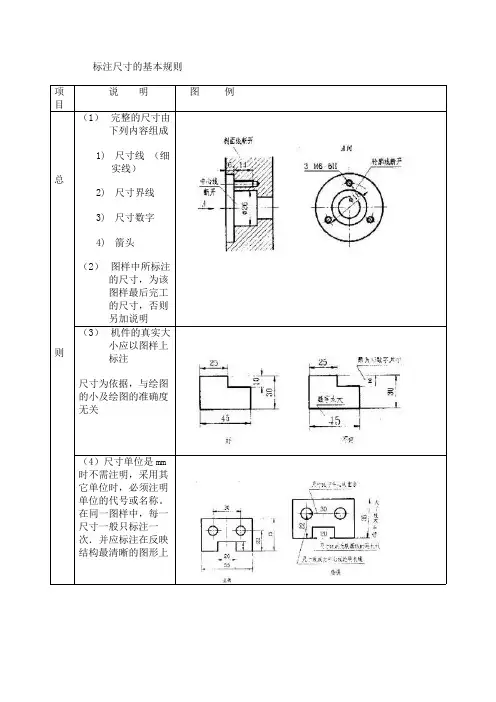

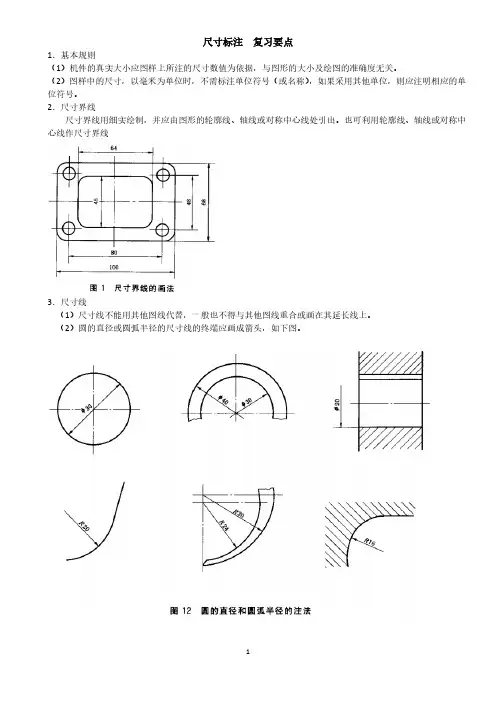

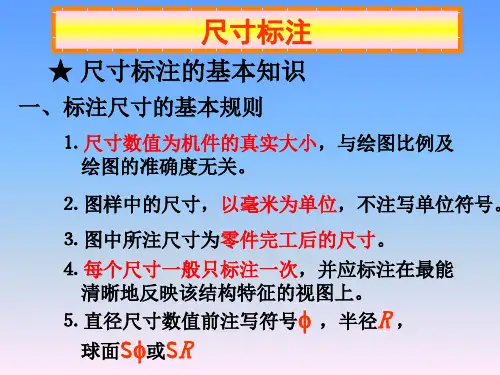

2. 尺寸标注的基本规则2.1 尺寸标注的位置尺寸标注应该尽量放置在设计图纸上方便阅读和理解的位置。
通常情况下，尺寸标注应该位于设计图纸的两边，与尺寸线垂直对齐。
如果有多个尺寸标注，则应该按照一定的顺序排列，以避免混乱和不易理解。
2.2 尺寸标注的风格和格式尺寸标注应该使用标准的尺寸符号和文字，以确保统一性和易读性。
常用的尺寸符号包括直线箭头、角度符号和圆形符号等。
在标注尺寸时，应该使用标准的量纲符号和单位，例如“mm”表示毫米，“cm”表示厘米。
尺寸标注的字体应该清晰可读，并遵循统一的字号和字体风格。
2.3 尺寸标注的准确性和一致性尺寸标注应该准确地反映设计图纸上的尺寸。
标注的数值应该与设计图纸上的实际尺寸相符合，并且保持一致性。
如果设计图纸上有多处相同的尺寸，那么它们应该用相同的标注方式和数值来表示，以避免混淆和误解。
2.4 尺寸标注的权重和层次尺寸标注应该按照一定的权重和层次来标注。
通常情况下，重要的尺寸应该使用较大的字号和粗体字来标注，以突出其重要性。
而次要的尺寸则可以使用较小的字号和普通字体来标注。
3. 尺寸标注的技巧和建议3.1 使用对称性标注当设计图纸上存在对称的尺寸时，可以使用对称性标注来简化尺寸的标注。
通过在设计图纸的一侧标注一个尺寸，并使用镜像标注的方式，在另一侧自动产生相同的尺寸标注。
