第二节尺寸注法一、知识与技能1.掌握标注尺寸的基本规则、尺寸要素及标注方法;2.通过学习与练习,能掌握圆(圆弧)、球、角度及小尺寸、对称图形等常见的尺寸注法;3.熟知尺寸标注的注意事项并避免出现相应错误。
4.通过参照,能对简单图形(8~15个尺寸)进行正确标注。
二、学习方法和素质养成1.明确尺寸的作用和重要性,培养学生对生产有强烈的责任感,激发学习动机;2.在正确、清晰的前提下,引导培养学生的审美意识,美观地标注图样中机件图形的尺寸。
三、教学重点尺寸作用及重要性;标注尺寸的基本规则、常见尺寸的标注方法。
四、教学难点线性尺寸数字方向的确定和书写要求。
五、教学方法讲练法、演示法、对比法、归纳法。
六、课时安排2课时七、教学过程1.复习回顾(5~10分钟)a)简述字体书写、图线画法基本要求和注意事项;b)提问:上节的内容;2.导入新课a)简述尺寸的作用和重要性,展示并让学生确认本节课教学目标和要求。
b)图样承载着技术信息,传递着加工的指令。
图样上的尺寸作为生产指令,其重要性不言而喻。
正确、清晰、完整、合理的标注尺寸,是本课程学习的重要任务和必备技能3.新课教学a)尺寸注法基本规则。
b)尺寸数字、尺寸线和尺寸界线(尺寸三要素)教师讲授要结合学生预习情况,借助网络课程,突出重点,突破难点,关注落后学生。
教师讲授尺寸标注基本规则,演示尺寸数字、尺寸线和尺寸界线。
应侧重尺寸数字的方向是书写要求(不能被任何图线所通过),对尺寸线绘制中的易出错处进行正误对比讲授与演示,讲清尺寸线不能用其它图线替代。
c)常见的尺寸注法系本次课要求重点掌握的内容。
教师介绍各种常见的尺寸注法,交叉演示网络课程中应用最广、或较难的常见的尺寸注法,如圆、圆弧、角度、小尺寸等的尺寸注法4.课堂练习:学生完成习题集P.4,1-2 尺寸标注练习,教师就共性问题集中讲解八、小结1.尺寸的作用尺寸标注的基本规则。
2.线性尺寸数字的标注要求和常见尺寸的标注方法。

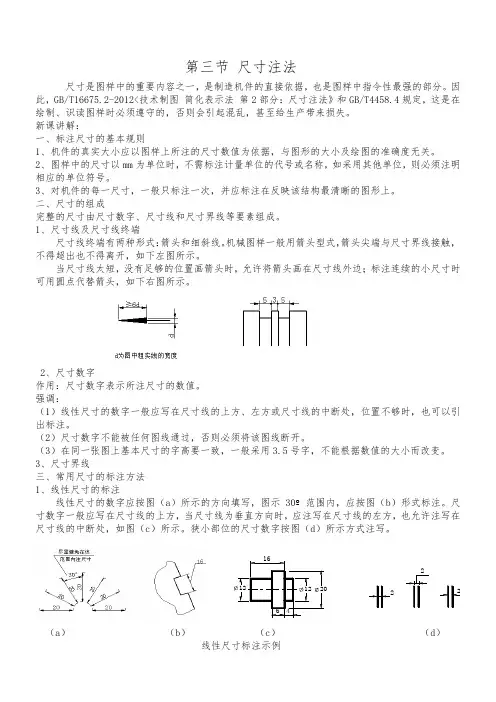

第三节尺寸注法尺寸是图样中的重要内容之一,是制造机件的直接依据,也是图样中指令性最强的部分。
因此,GB/T16675.2-2012<技术制图简化表示法第2部分:尺寸注法》和GB/T4458.4规定,这是在绘制、识读图样时必须遵守的,否则会引起混乱,甚至给生产带来损失。
新课讲解:一、标注尺寸的基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图的准确度无关。
2、图样中的尺寸以mm为单位时,不需标注计量单位的代号或名称,如采用其他单位,则必须注明相应的单位符号。
3、对机件的每一尺寸,一般只标注一次,并应标注在反映该结构最清晰的图形上。
二、尺寸的组成完整的尺寸由尺寸数字、尺寸线和尺寸界线等要素组成。
1、尺寸线及尺寸线终端尺寸线终端有两种形式:箭头和细斜线。
机械图样一般用箭头型式,箭头尖端与尺寸界线接触,不得超出也不得离开,如下左图所示。
当尺寸线太短,没有足够的位置画箭头时,允许将箭头画在尺寸线外边;标注连续的小尺寸时可用圆点代替箭头,如下右图所示。
2、尺寸数字作用:尺寸数字表示所注尺寸的数值。
强调:(1)线性尺寸的数字一般应写在尺寸线的上方、左方或尺寸线的中断处,位置不够时,也可以引出标注。
(2)尺寸数字不能被任何图线通过,否则必须将该图线断开。
(3)在同一张图上基本尺寸的字高要一致,一般采用3.5号字,不能根据数值的大小而改变。
3、尺寸界线三、常用尺寸的标注方法1、线性尺寸的标注线性尺寸的数字应按图(a)所示的方向填写,图示30º范围内,应按图(b)形式标注。
尺寸数字一般应写在尺寸线的上方,尺寸线的中断处,如图(c(a)(b)12126416220222、角度尺寸的标注角度的尺寸界线应沿径向引出,尺寸线是以角的顶点为圆心画出的圆弧线。
角度的数字应水平书写,一般注写在尺寸线的中断处,必要时也可写在尺寸线的上方或外侧。
角度较小时也可以用指引线引出标注。
角度尺寸必须注出单位,如图所示。
1.轴套类零件这类零件一般有轴、衬套等零件,在视图表达时,只要画出一个基本视图再加上适当的断面图和尺寸标注,就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图,轴线一般按水平放置进行投影,最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时,常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11(见A-A断面)等。
这样就把设计上的要求和加工时的工艺基准(轴类零件在车床上加工时,两端用顶针顶住轴的中心孔)统一起来了。
而长度方向的基准常选用重要的端面、接触面(轴肩)或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩,被选为长度方向的主要尺寸基准,由此注出13、28、1.5和26.5等尺寸;再以右轴端为长度方向的辅助基,从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状,一般有端盖、阀盖、齿轮等零件,它们的主要结构大体上有回转体,通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时,一般选择过对称面或回转轴线的剖视图作主视图,同时还需增加适当的其它视图(如左视图、右视图或俯视图)把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图,以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时,通常选用通过轴孔的轴线作为径向尺寸基准,长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变,在选择主视图时,主要考虑工作位置和形状特征。
对其它视图的选择,常常需要两个或两个以上的基本视图,并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说,右视图是没有必要的,而对于T字形肋,采用剖面比较合适。
在标注叉架类零件的尺寸时,通常选用安装基面或零件的对称面作为尺寸基准。
尺寸标注方法参见图。
4.箱体类零件一般来说,这类零件的形状、结构比前面三类零件复杂,而且加工位置的变化更多。

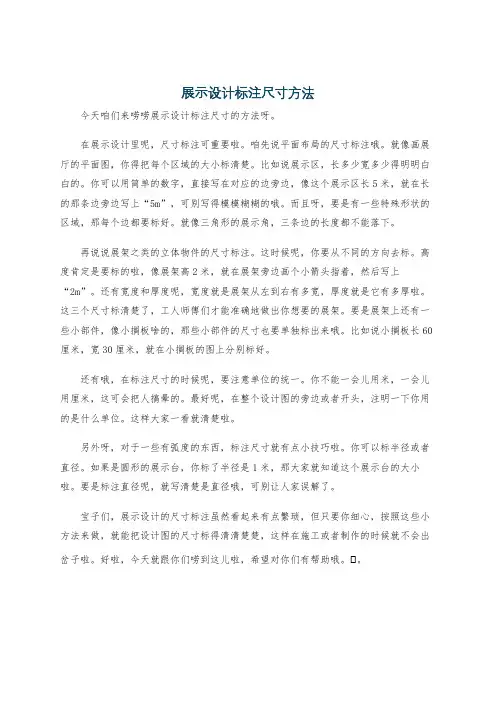

展示设计标注尺寸方法今天咱们来唠唠展示设计标注尺寸的方法呀。
