基本逻辑门电路————————————————————————————————作者:————————————————————————————————日期:第一节基本逻辑门电路1.1 门电路的概念:实现基本和常用逻辑运算的电子电路,叫逻辑门电路。
实现与运算的叫与门,实现或运算的叫或门,实现非运算的叫非门,也叫做反相器,等等(用逻辑1表示高电平;用逻辑0表示低电平)11.2 与门:逻辑表达式F=A B即只有当输入端A和B均为1时,输出端Y才为1,不然Y为0.与门的常用芯片型号有:74LS08,74LS09等.11.3 或门:逻辑表达式F=A+ B即当输入端A和B有一个为1时,输出端Y即为1,所以输入端A和B均为0时,Y才会为O.或门的常用芯片型号有:74LS32等.11.4.非门逻辑表达式F=A即输出端总是与输入端相反.非门的常用芯片型号有:74LS04,74LS05,74LS06,74LS14等.11.5.与非门 逻辑表达式 F=AB即只有当所有输入端A 和B 均为1时,输出端Y 才为0,不然Y 为1.与非门的常用芯片型号有:74LS00,74LS03,74S31,74LS132等.11.6.或非门: 逻辑表达式 F=A+B即只要输入端A 和B 中有一个为1时,输出端Y 即为0.所以输入端A 和B 均为0时,Y 才会为1.或非门常见的芯片型号有:74LS02等.11.7.同或门: 逻辑表达式F=A B+A BA F B11.8.异或门:逻辑表达式F=A B+A B=AF B11.9.与或非门:逻辑表逻辑表达式F=AB+CD AB C F D11.10.RS 触发器:电路结构把两个与非门G1、G2的输入、输出端交叉连接,即可构成基本RS 触发器,其逻辑电路如图7.2.1.(a)所示。
它有两个输入端R 、S 和两个输出端Q 、Q 。
工作原理 :基本RS 触发器的逻辑方程为:根据上述两个式子得到它的四种输入与输出的关系:1.当R=1、S=0时,则Q=0,Q=1,触发器置1。

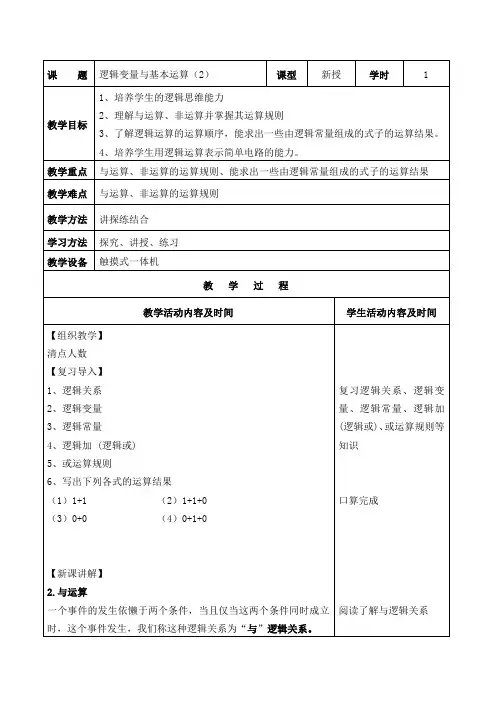

课题名称11.3逻辑变量和基本
运算
授课班级
授课时间
12机电1、2
课题序号授课课时第到授课形式启发、引导使用教具
教学目的(1)通过具体的问题情境,了解逻辑常量、逻辑变量及其取值的问题。
(2)通过具体的电路图,理解三种基本的逻辑运算及相应的运算规则。
(3)了解逻辑运算的运算顺序,能求出一些由逻辑常量组成的式子的运算结果。
(4)培养学生用逻辑运算表示简单电路的能力。
教学重点通过具体的电路图,理解三种基本的逻辑运算及相应的运算规则。
教学难点通过具体的电路图,理解三种基本的逻辑运算及相应的运算规则。
更新、补
充、删减
内容
课外作业P16习题1,2
授课主要内容或板书设计

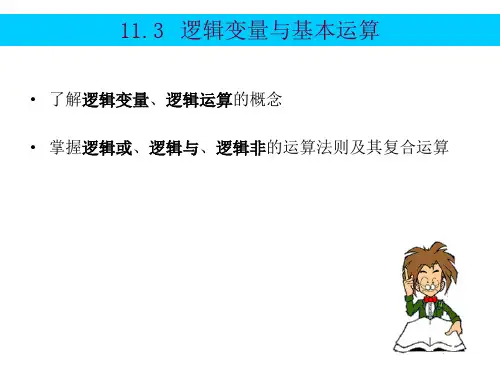

11.3逻辑变量和基本运算
1.或运算及其真值表
例题例题
2.与运算及其真值表
3.非运算及其真值表练习练习
4.“或”“与”“非”的复合运算
教学后记。
