目录1.相关定义&原理2.产品检测要求3.设备使用&期间核查一、相关定义&原理绝缘电阻试验相关专用标准GB/T 10064-2006测定固体绝缘材料绝缘电阻的试验方法GB/T 1410-2006固体绝缘材料体积电阻率和表面电阻率试验方法绝缘电阻：与试样接触或嵌人试样的两个电极之间的绝缘电阻，是加在电极上的直流电压与施加电压一定时间后电极间总电流之比。

它取决于试样的体积电阻和表面电阻。

GB/T24343-2009工业机械电气设备绝缘电阻试验规范GB/T 3048.5-2007 电线电缆电性能试验方法第5部分：绝缘电阻试验绝缘电阻试验意义⏹绝缘电阻测试是亦称Megger（高阻）测试。

目的是测量任何由绝缘材料分隔的二点之间总电阻。

测试绝缘材料在抵抗电流流过的时候具备多少效用。

⏹电器设备正常运行的最基本条件之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。

当受热和受潮时，绝缘材料逐渐老化。

其绝缘电阻逐渐降低。

从而造成电器设备漏电或短路事故的发生。

为了避免事故发生，就要求经常（使用过程中）测量各种电器设备的绝缘电阻。

判断其绝缘程度是否满足设备需要。

⏹绝缘电阻由于一般数值较高（一般为兆欧级），在低电压下的测量值不能反映在高电压条件下工绝缘电阻试验相关定义⏹电阻：用来表示导体对电流阻碍作用的大小。

导体的电阻越大，表示导体对电流的阻碍作用越大。

电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能。

电阻在电路中通常起分压、分流的作用。

⏹电阻元件:是对电流呈现阻碍作用的耗能元件。

电阻将会导致电子流通量的变化，电阻越小，电子流通量越大，反之亦然。

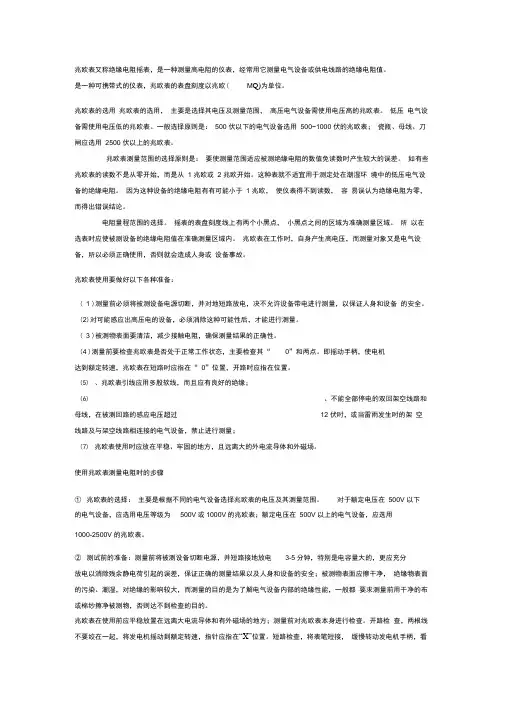

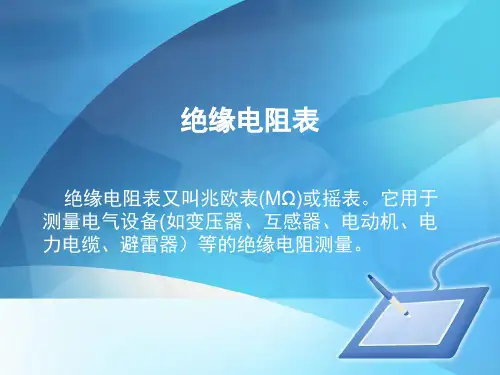

兆欧表又称绝缘电阻摇表，是一种测量高电阻的仪表，经常用它测量电气设备或供电线路的绝缘电阻值。

是一种可携带式的仪表，兆欧表的表盘刻度以兆欧( M Q)为单位。

兆欧表的选用兆欧表的选用，主要是选择其电压及测量范围，高压电气设备需使用电压高的兆欧表。

低压电气设备需使用电压低的兆欧表。

一般选择原则是：500 伏以下的电气设备选用500~1000 伏的兆欧表；瓷瓶、母线、刀闸应选用2500 伏以上的兆欧表。

兆欧表测量范围的选择原则是：要使测量范围适应被测绝缘电阻的数值免读数时产生较大的误差。

如有些兆欧表的读数不是从零开始，而是从 1 兆欧或 2 兆欧开始。

这种表就不适宜用于测定处在潮湿环境中的低压电气设备的绝缘电阻。

因为这种设备的绝缘电阻有有可能小于 1 兆欧，使仪表得不到读数，容易误认为绝缘电阻为零，而得出错误结论。

电阻量程范围的选择。

摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。

所以在选表时应使被测设备的绝缘电阻值在准确测量区域内。

兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。

兆欧表使用要做好以下各种准备：( 1 )测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

(2)对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。

( 3 )被测物表面要清洁，减少接触电阻，确保测量结果的正确性。

(4 )测量前要检查兆欧表是否处于正常工作状态，主要检查其“0”和两点。

即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“ 0”位置，开路时应指在位置。

(5)、兆欧表引线应用多股软线，而且应有良好的绝缘；(6)、不能全部停电的双回架空线路和母线，在被测回路的感应电压超过12 伏时，或当雷雨发生时的架空线路及与架空线路相连接的电气设备，禁止进行测量；(7)兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。

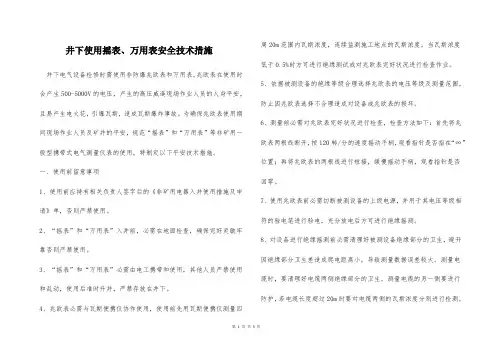

井下使用摇表、万用表安全技术措施井下电气设备检修时需使用非防爆兆欧表和万用表，兆欧表在使用时会产生500-5000V的电压，产生的高压威逼现场作业人员的人身平安，且易产生电火花，引爆瓦斯，造成瓦斯爆炸事故。

为确保兆欧表使用期间现场作业人员及矿井的平安，规范“摇表”和“万用表”等非矿用一般型携带式电气测量仪表的使用，特制定以下平安技术措施。

一、使用前留意事项1、使用前应持有相关负责人签字后的《非矿用电器入井使用措施及申请》单，否则严禁使用。

2、“摇表”和“万用表”入井前，必需在地面检查，确保完好灵敏牢靠否则严禁使用。

3、“摇表”和“万用表”必需由电工携带和使用，其他人员严禁使用和乱动，使用后准时升井，严禁存放在井下。

4、兆欧表必需与瓦斯便携仪协作使用，使用前先用瓦斯便携仪测量四周20m范围内瓦斯浓度，连续监测施工地点的瓦斯浓度，当瓦斯浓度低于0.5%时方可进行绝缘测试或对兆欧表完好状况进行检查作业。

5、依据被测设备的绝缘等级合理选择兆欧表的电压等级及测量范围，防止因兆欧表选择不合理造成对设备或兆欧表的损坏。

6、测量前必需对兆欧表完好状况进行检查，检查方法如下：首先将兆欧表两根线断开，按120转/分的速度摇动手柄，观看指针是否指在“∞”位置；再将兆欧表的两根线进行短接，缓慢摇动手柄，观看指针是否回零。

7、使用兆欧表前必需切断被测设备的上级电源，并用于其电压等级相符的验电笔进行验电，充分放电后方可进行绝缘摇测。

8、对设备进行绝缘摇测前必需清理好被测设备绝缘部分的卫生，避开因绝缘部分卫生差造成爬电距离小，导致测量数据误差较大。

测量电缆时，要清理好电缆两侧绝缘部分的卫生，测量电缆的另一侧要进行防护，若电缆长度超过20m时要对电缆两侧的瓦斯浓度分别进行检测，20m范围内瓦斯浓度低于0.5%时方可进行绝缘测试。

9、测量前将兆欧表两根测量线的鳄鱼夹夹紧被测导体或接地部位，防止因接触不实造成测量时有火花消失。

二、摇表的使用方法及留意事项：1、首先选用与被测元件电压等级相适应的摇表，对于500V及以下的线路或电气设备，应使用500V或1000V的摇表。

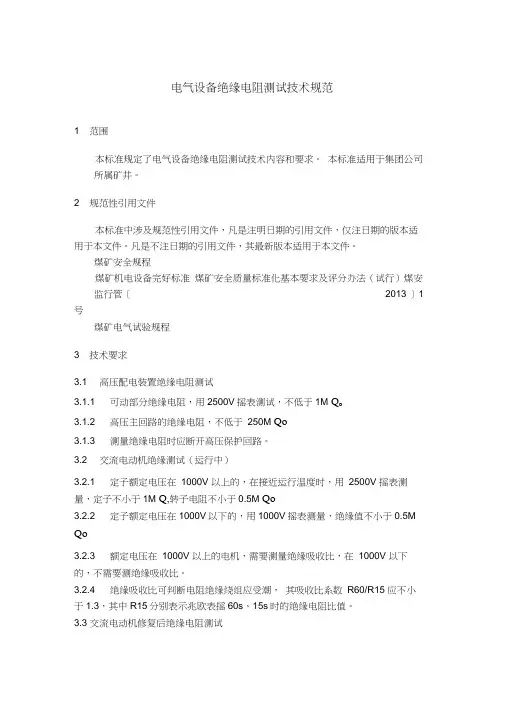

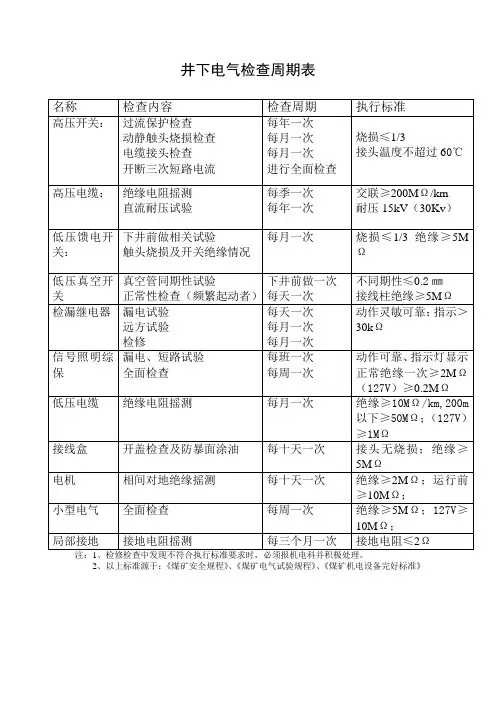

电气设备绝缘电阻测试技术规范1 范围本标准规定了电气设备绝缘电阻测试技术内容和要求。

本标准适用于集团公司所属矿井。

2 规范性引用文件本标准中涉及规范性引用文件，凡是注明日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本适用于本文件。

煤矿安全规程煤矿机电设备完好标准煤矿安全质量标准化基本要求及评分办法（试行）煤安监行管〔2013 〕1号煤矿电气试验规程3 技术要求3.1 高压配电装置绝缘电阻测试3.1.1 可动部分绝缘电阻，用2500V摇表测试，不低于1M Q o3.1.2 高压主回路的绝缘电阻，不低于250M Qo3.1.3 测量绝缘电阻时应断开高压保护回路。

3.2 交流电动机绝缘测试（运行中）3.2.1 定子额定电压在1000V 以上的，在接近运行温度时，用2500V 摇表测量，定子不小于1M Q,转子电阻不小于0.5M Qo3.2.2 定子额定电压在1000V以下的，用1000V摇表测量，绝缘值不小于0.5M Qo3.2.3 额定电压在1000V 以上的电机，需要测量绝缘吸收比，在1000V 以下的，不需要测绝缘吸收比。

3.2.4 绝缘吸收比可判断电阻绝缘绕组应受潮，其吸收比系数R60/R15 应不小于1.3，其中R15分别表示兆欧表摇60s、15s时的绝缘电阻比值。

3.3 交流电动机修复后绝缘电阻测试3.3.1 修复后电机测量绕组相与相、相与地之间的绝缘电阻，对于绕线式转子电动机，还应测量转子绕组的绝缘电阻。

332 对于额定电压在500V以下的电机用500V摇表测量，500V〜3000V之间的电机用1000V摇表；3000V以上的电机用2500V的摇表。

3.3.3 500V以下的电机，修复后的绝缘电阻不低于1 M Q, 500V以上的电机，修复后绕组的绝缘电阻不低于5M Q。

3.3.4 修复后的大容量电机，还应测试绝缘吸收比。

3.4 直流电动机修复后绝缘电阻测试3.4.1 直流电机绕组的绝缘电阻，应在热态或温升试验后立即进行测定，应不低于下列所求得的数值。

绞车记录表 (2)提升设备安全设施检查（月检）记录簿 (3)提升设备安全设施检查（日检）记录簿 (4)提升设备安全设施检查（周检）记录簿 (5)绞车运行记录 (6)副井罐笼防坠器不脱钩实验记录 (7)副井罐笼防坠器脱钩实验记录 (8)绞车检修记录 (9)钢丝绳罐笼检修记录表 (10)风机 (11)措施井巡查记录 (12)措施井巡查记录 (13)井下停送电工作票 (14)使用中的防爆设备的防爆性能检查记录表 (15)欣源煤业双风机双电源自动切换记录 (16)漏电实验记录 (17)欣源煤业防爆电气入井合格证 (18)安吉欣源煤业井下割焊安全措施 (19)井下停送电工作票 (20)通讯故障记录表 (21)通讯检修及巡检记录表 (22)设备、电气整改通知单 (23)使用中的防爆设备的防爆性能（月）检记录表 (24)井下供电设备开关整定一览表 (25)井下主要电缆绝缘电阻（月）检测记录 (26)井下主要电气设备绝缘电阻检测记录 (27)古县安吉欣源煤业高压作业停送电操作票 (28)变电站倒闸操作票 (29)井下轨道安装台账 (30)绞车记录表山西古县安吉欣源煤业有限公司提升设备安全设施检查（月检）记录簿注：每月企业主要负责人组织检查一次，检查和处理结果都应留有记录山西古县安吉欣源煤业有限公司提升设备安全设施检查（日检）记录簿注：每天由专职人员检查一次，检查和处理结果都应留有记录山西古县安吉欣源煤业有限公司提升设备安全设施检查（周检）记录簿注：每周分管负责人组织检查一次，检查和处理结果都应留有记录山西古县安吉欣源煤业有限公司绞车运行记录副井罐笼防坠器不脱钩实验记录（一）实验步骤①用直径12毫米的钢丝绳一端固定于罐笼上。

②钢丝绳另一端固定于井口临时工字钢处。

③松开主绳2---3米。

④截断直径12毫米的钢丝绳，如果防坠器失效下滑时，有主绳做安全保护，确保安全。

⑤工作人员必须佩戴安全带，并由一人监护其工作。

（二）实验结果（三）人员机电科201年月日副井罐笼防坠器脱钩实验记录（一）实验步骤①将罐笼上提到井口上2ｍ处。

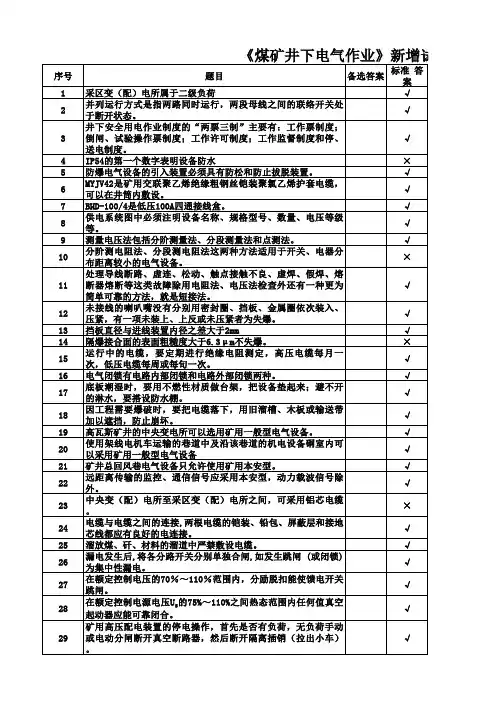

一、填空题（32题专业知识题、8题矿井维修电工安全知识题）1、对 （很小带电体）有作用力，且带电体周围存在的特殊形态的物质称 。

2、在电场的作用下，电荷作有规则的定向运动称 。

3、部分电路欧姆定律表达式为 。

4、基尔霍夫第一定律：流入任一节点的 之和等于由该节点流出的电流之和或流入任一节点的 之代数和等于零。

5、单相交流电的瞬时值用 、 、 表示；最大值用 、 、 表示；有效值用 、 、 表示。

6、单相交流电的最大值和有效值之间的关系为 的关系。

7、正弦交流电的三要素为 、 、 。

8、Z=222X R 称电路的阻抗，它表示电阻和电感串联电路对交流电的 作用。

9、三相电源线圈绕组的星形接法U 线= U 相10、三相电源线圈绕组的三角形接法U 线= U 相11、三相负载的星形连接U 线Y = U 相Y ，I 线Y =I 相Y12、三相负载的三角形连接I D 线= I D 相 ，U D 相=U D 线13、一般交、直流电路测量电流值时，电流表 在被测电路中。

14、一般交、直流电路测量电压值时，电压表 在被测电路中。

15、转换开关可做 的引入开关。

16、交流接触器用于控制三相电动机可逆运转或频繁启动的主要零件，电动机最大电流不应接触器额定电流的允许值。

17、空气阻尼式时间继电器常在电路中做 控制。

18、热继电器的用途是对电动机和其他用电设备进行 保护，保护动作后 须人工复位。

19、电力用户的一级用户必须由 个独立电源供电，及时在事故状态，电源也不得中断。

20、电力用户的二级用户一般采用 回路供电。

21、电力用户的三级用户只设 回路供电。

22、煤矿供电系统采用中性点 接地方式。

23、对中性点不接地供电系统的电气设备的金属外壳通过接地装置与大地相连称 。

24、当电气设备外壳与接地的零线连接时称 。

25、在沿零线上把一点或多点再引入接地称 。

26、煤矿井下由主接地极及接地母线、局部接地极及辅助接地母线等组成的一个网络称 。

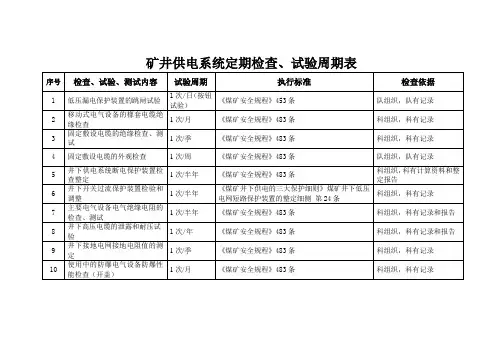

煤矿井下电气安全管理规定第一章总则第一条为了保证井下电气设备安全运行，杜绝失爆，防止人身触电、电气火灾和电气火花引起的瓦斯、煤尘爆炸事故，特制定本规定。

第二条制定本规定的依据是：《煤矿安全规程》（以下简称《规程》）、《煤矿井下低压电网短路保护装置的整定细则》（以下简称《短路保护细则》）、《煤矿井下保护接地装置的安装、检查、测定工作细则》（以下简称《保护接地细则》）、《煤矿井下低压检漏保护装置的安装、运行、维护与检修细则》（以下简称《检漏保护细则》）、《XX焦煤集团公司井下防爆电气设备检查标准》以及上级主管部门的相关规定。

第三条井下电气安全管理的范围是指井下高低压供用电系统、综合自动化系统、通讯照明信号系统、监测监控系统的各种电气设备、器材、设施在选型、购置、安装、测试、使用、维护、检修和拆除过程中的综合管理及计量测量等各种电气仪表的电气安全管理。

第四条各矿机电科是本单位井下电气安全管理的责任部门，负责本单位井下电气安全管理工作。

第五条井下电气安全是矿井安全工作的重点之一，各级机电部门领导干部、工程技术人员和管理人员，要定期下井深入现场，加强对井下电气设备的监督检查，发现—1问题，及时解决，保证井下电气设备安全运行。

第二章基础管理第六条各矿结合本单位具体情况修订和完善井下电气安全管理的各项规章制度。

电气安装、检修、拆除工作应制定安全技术措施，按有关规定程序审批，认真贯彻落实并存档备查。

第七条各矿配足机电工程技术人员，负责井下供电系统的设计、电气设备选型、用电负荷调整及电气保护装置的整定计算，编制电气设备检修安全技术措施，建立井下电气设备台帐，绘制井下高低压供电系统图、井下电气设备布置示意图。

高低压供电设计、保护装置整定计算和绘制的各种图纸，由矿机电科技术负责人审核，经矿机电副总工程师批准，并统一存档。

新安装的变电所、临时配电点和采煤、掘进、开拓工作面及采（盘）区必须有专门的供电设计，要使用统一的“供电设计软件”，确保实际与设计相符，严禁无设计施工，严禁先开工后设计。
