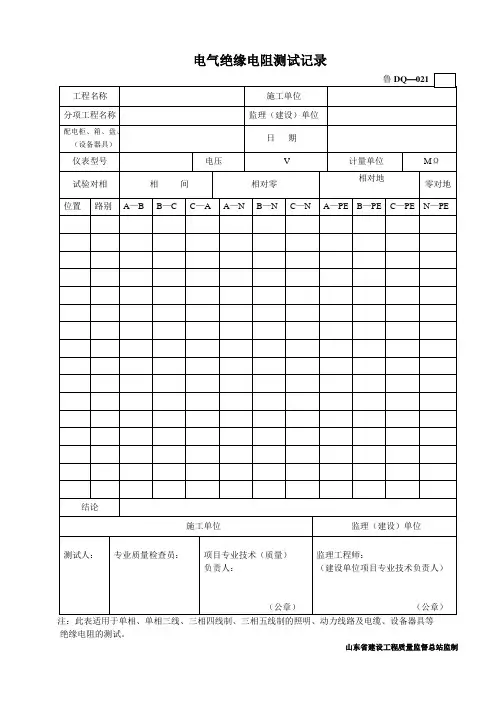

鲁DQ-021电气绝缘电阻测试记录

电气线路和电气设备绝缘电阻测试记录一、测试目的绝缘电阻测试是为了检验电气线路和电气设备的绝缘性能是否达到安全要求，以确保电气系统及设备的正常运行。

二、测试原理绝缘电阻测试是通过施加直流高压电源电压，观察电流大小，计算得出绝缘电阻值。

在测试过程中，控制直流高压电压值在一定范围内，一般为500V、1000V或2500V。

测试电路中应有与接地的导体连接，以确保测试的准确性和安全性。

三、测试仪器和设备1.数字绝缘电阻测试仪：用于施加高压电源，测量电源电压和测试电流，并计算出绝缘电阻值。

2.绝缘垫：用于保护测试人员免受电击伤害。

3.动态绝缘电阻仪：用于测试高压设备的绝缘电阻，能够自动记录测试数据。

四、测试步骤1.准备测试仪器和设备，并对测试仪器进行校准和检查。

2.施加高压电源电压，一般选择500V、1000V或2500V，持续时间视具体情况而定。

3.测量电压值和测试电流，并记录下来。

4.根据测量的电压和电流值计算出绝缘电阻值。

5.检查测试结果是否符合规定的安全标准。

五、测试记录测试日期：2024年5月5日测试地点：XX电气公司测试人员：张三、李四设备名称：变压器设备型号：XXX输入电压：220V测试电压：1000V测试结果：绝缘电阻值为10MΩ，符合要求。

设备名称：配电箱设备型号：XXX输入电压：380V测试电压：1000V测试结果：绝缘电阻值为20MΩ，符合要求。

设备名称：电缆设备型号：XXX输入电压：220V测试电压：500V测试结果：绝缘电阻值为50MΩ，符合要求。

设备名称：电机设备型号：XXX输入电压：380V测试电压：1000V测试结果：绝缘电阻值为5MΩ，未达到要求，需要进行进一步检修。

六、结论通过绝缘电阻测试，发现其中一个电机的绝缘电阻未达到要求，需要进行进一步检修。

其余电气设备的绝缘电阻测试结果符合要求。

在今后的使用过程中，要定期对电气线路和设备进行绝缘电阻测试，确保其绝缘性能处于良好状态，保障电气系统的安全运行。

绝缘电阻：绝缘电阻的正确测量方法现代生活日新月异，人们一刻也离不开电。

在用电过程中就存在着用电安全问题，在电器设备中，例如电机、电缆、家用电器等。

简介：insulation resistance绝缘物在规定条件下的直流电阻。

绝缘电阻是电气设备和电气线路最基本的绝缘指标。

对于低压电气装置的交接试验，常温下电动机、配电设备和配电线路的绝缘电阻不应低于0.5MΩ(对于运行中的设备和线路，绝缘电阻不应低于1MΩ/kV)。

低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MΩ；在比较潮湿的环境不应低于0.5MΩ；二次回路小母线的绝缘电阻不应低于10MΩ。

I类手持电动工具的绝缘电阻不应低于2MΩ。

绝缘电阻：加直流电压于电介质，经过一定时间极化过程结束后，流过电介质的泄漏电流对应的电阻称绝缘电阻。

影响因素：环境温湿度一般材料的绝缘电阻值随环境温湿度的升高而减小。

相对而言，表面电阻(率)对环境湿度比较敏感，而体电阻(率)则对温度较为敏感。

湿度增加，表面泄漏增大，导体电导电流也会增加。

温度升高，载流子的运动速率加快，介质材料的吸收电流和电导电流会相应增加，据有关资料报道，一般介质在70℃时的电阻值仅有20℃时的10%。

因此，测量绝缘电阻时，必须指明试样与环境达到平衡的温湿度。

测试时间用一定的直流电压对被测材料加压时，被测材料上的电流不是瞬时达到稳定值的，而是有一衰减过程。

在加压的同时，流过较大的充电电流，接着是比较长时间缓慢减小的吸收电流，最后达到比较平稳的电导电流。

被测电阻值越高，达到平衡的时间则越长。

因此，测量时为了正确读取被测电阻值，应在稳定后读取数值。

在通信电缆绝缘电阻测试方法中规定，在充电1分钟后读数，即为电缆的绝缘实测值。

但是在实际上，此方法有些不妥，因为直流电压对被测材料加压时，被测材料上的电流是电容电流，既然是电容电流，就与电缆的电容大小有关，电容大需要充电的时间就长，特别是油膏填充电缆，就需要的时间要长一些。

绝缘电阻测试记录测试日期：2021年10月15日测试人员：XXX测试目的：本次测试旨在测试电路中的绝缘电阻，以确定电路的安全性和可靠性。

测试设备：1. 数字电阻测试仪2. 绝缘电阻测试仪3. 安全绝缘靴4. 脚手架（便于到达测试点）测试步骤和结果：1. 断开电路：在进行绝缘电阻测试前，首先将待测试的电路进行断电处理，并确保电路已经完全切断。

2. 测试点准备：选择需要测试的电路节点，使用安全绝缘靴和脚手架确保测试人员的安全。

注意确保测试点干燥无尘，目视检查是否有可疑的破损或裸露的导体。

3. 连接测试仪器：根据测试仪器的操作手册，正确连接数字电阻测试仪和绝缘电阻测试仪，确保仪器工作正常。

4. 数字电阻测试：根据测试仪器的操作步骤，将测试仪器放置在待测试节点上，并记录测试值。

重复测试三次，确保结果的准确性。

将测试结果记录在下表中：测试点 | 测试值(Ω)-------------|-------------节点A | 1000节点B | 2000节点C | 15005. 绝缘电阻测试：根据测试仪器的操作手册，将绝缘电阻测试仪的测试极与待测试节点连接，并记录测试值。

重复测试三次，确保结果的准确性。

将测试结果记录在下表中：测试点 | 测试值(MΩ)-------------|-------------节点A | 2.5节点B | 1.8节点C | 2.06. 结果评估：根据测试结果，判断电路的绝缘情况。

通常来说，电路的绝缘电阻值应该远高于其电流所需的对地路径，以确保电路的安全性。

7. 修复和再测试：如果测试结果显示绝缘电阻值低于标准要求或有异常，需要将发现的问题进行修复，并再次进行测试，直到结果符合要求。

8. 测试结束：测试完成后，关闭测试仪器，并恢复原始电路连接。

测试结论：根据测试结果，节点A的绝缘电阻值为2.5 MΩ，节点B为1.8 MΩ，节点C为2.0 MΩ。

所有测试值均高于标准要求，电路的绝缘性良好。

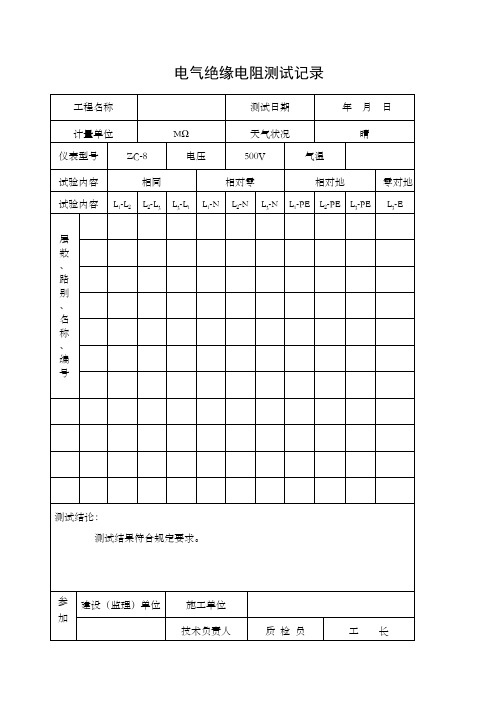

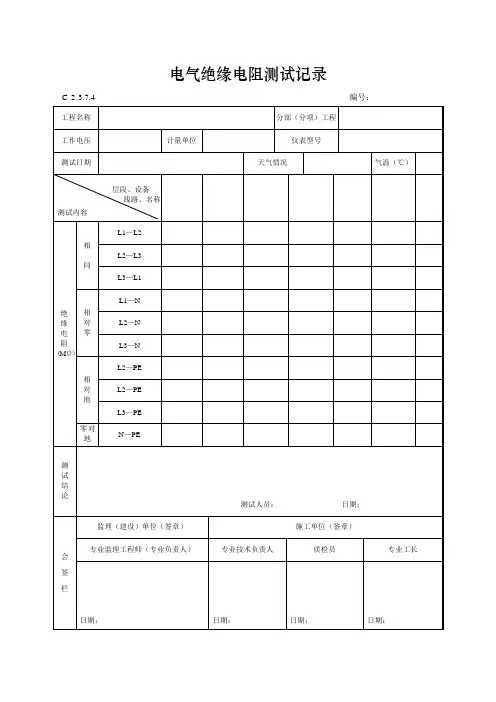

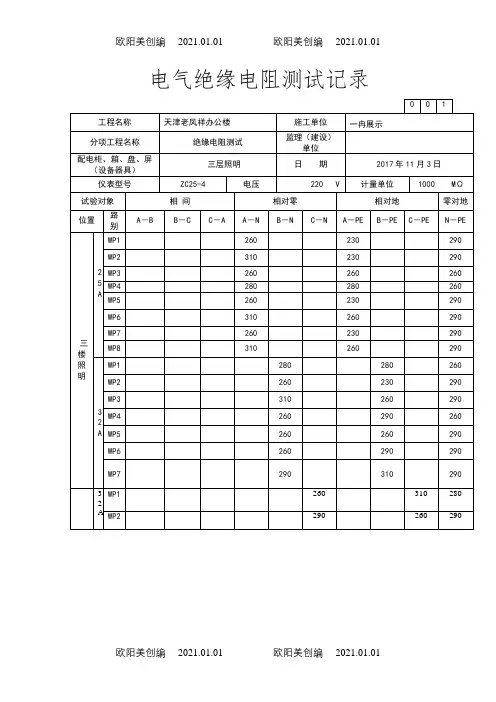

电气绝缘电阻测试记录
注：此表适用于单相、单相三线、三相四线制、三相五线制的照明、动力线路及电缆、设备器具等
绝缘电阻的测试。

山东省建设工程质量监督总站监制
说明
1．电气线路、设备、器具等根据具体情况在安装前或安装后，都应进行绝缘电阻测试，合格后才能通电试验。

2．测量绝缘电阻，当无特殊要求时，采用兆欧表的电压等级为：
（1）100V以下的电气设备或回路，采用250V兆欧表。

（2）500V以下至100V的电气设备或回路，采用500V兆欧表。

（3）3000V以下至500V的电气设备或回路，采用1000V兆欧表。

（4）10000V以下至3000V的电气设备或回路，采用2500V兆欧表。

（5）10000及以上的电气设备或回路，采用2500V或5000V兆欧表。

3．分项工程名称：按发生的所在分项填写。

4．仪表型号：按实际使用的兆欧表填写。

5．电压：是指兆欧表输出电压。

6．配电柜、屏、箱、盘、设备：按施工图纸编号填写。

7．位置：按被测试设备的安装地点填写。

路别：按施工系统图编号填写。

8．结论：（1）当绝缘电阻值设计有要求时，以设计为准，此时填符合设计要求。

（2）当绝缘电阻值设计无要求时，以规范为准，此时填“符合《建筑电气工程施工质量验收规范》×××条规定”。
