绝缘电阻测试资料讲解

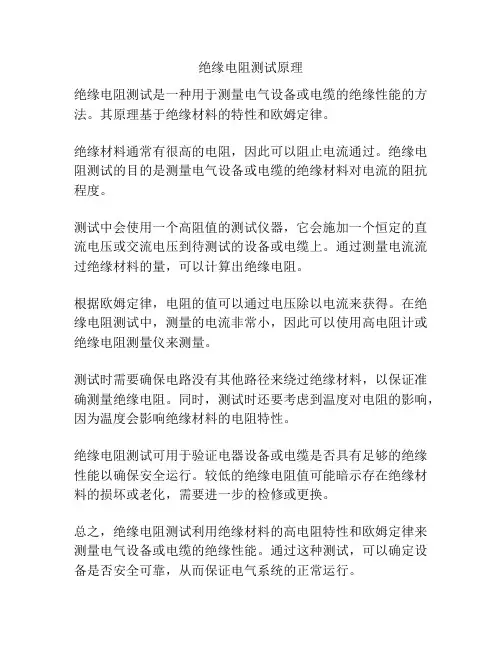

绝缘电阻测试原理
绝缘电阻测试是一种用于测量电气设备或电缆的绝缘性能的方法。

其原理基于绝缘材料的特性和欧姆定律。

绝缘材料通常有很高的电阻，因此可以阻止电流通过。

绝缘电阻测试的目的是测量电气设备或电缆的绝缘材料对电流的阻抗程度。

测试中会使用一个高阻值的测试仪器，它会施加一个恒定的直流电压或交流电压到待测试的设备或电缆上。

通过测量电流流过绝缘材料的量，可以计算出绝缘电阻。

根据欧姆定律，电阻的值可以通过电压除以电流来获得。

在绝缘电阻测试中，测量的电流非常小，因此可以使用高电阻计或绝缘电阻测量仪来测量。

测试时需要确保电路没有其他路径来绕过绝缘材料，以保证准确测量绝缘电阻。

同时，测试时还要考虑到温度对电阻的影响，因为温度会影响绝缘材料的电阻特性。

绝缘电阻测试可用于验证电器设备或电缆是否具有足够的绝缘性能以确保安全运行。

较低的绝缘电阻值可能暗示存在绝缘材料的损坏或老化，需要进一步的检修或更换。

总之，绝缘电阻测试利用绝缘材料的高电阻特性和欧姆定律来测量电气设备或电缆的绝缘性能。

通过这种测试，可以确定设备是否安全可靠，从而保证电气系统的正常运行。

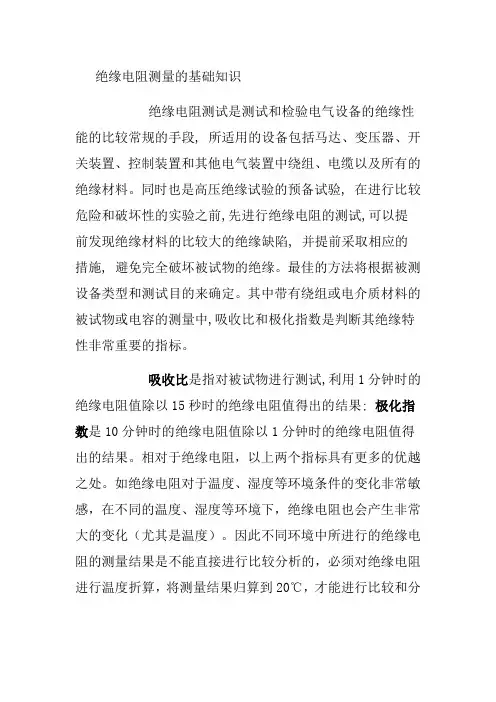

绝缘电阻测量的基础知识

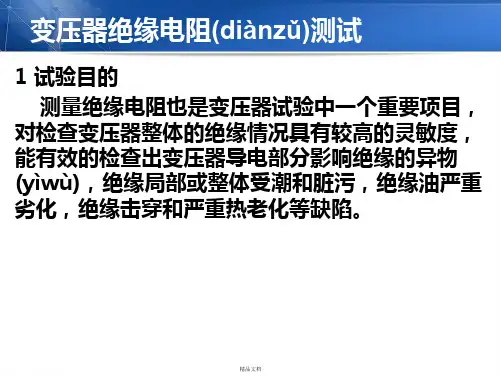

绝缘电阻测试是测试和检验电气设备的绝缘性能的比较常规的手段, 所适用的设备包括马达、变压器、开关装置、控制装置和其他电气装置中绕组、电缆以及所有的绝缘材料。

同时也是高压绝缘试验的预备试验, 在进行比较危险和破坏性的实验之前,先进行绝缘电阻的测试,可以提前发现绝缘材料的比较大的绝缘缺陷, 并提前采取相应的措施,避免完全破坏被试物的绝缘。

最佳的方法将根据被测设备类型和测试目的来确定。

其中带有绕组或电介质材料的被试物或电容的测量中,吸收比和极化指数是判断其绝缘特性非常重要的指标。

吸收比是指对被试物进行测试,利用1分钟时的绝缘电阻值除以15秒时的绝缘电阻值得出的结果; 极化指数是1 0分钟时的绝缘电阻值除以1分钟时的绝缘电阻值得出的结果。

相对于绝缘电阻，以上两个指标具有更多的优越之处。

如绝缘电阻对于温度、湿度等环境条件的变化非常敏感，在不同的温度、湿度等环境下，绝缘电阻也会产生非常大的变化（尤其是温度）。

因此不同环境中所进行的绝缘电阻的测量结果是不能直接进行比较分析的，必须对绝缘电阻进行温度折算，将测量结果归算到20℃，才能进行比较和分析。

而
吸收比和极化指数则不需要进行温度归算，因为它们的测量结果是在同一个环境下测量出来的。

吸收比通常用加压后60秒和15秒时的绝缘电阻比值表示，记为K，即K＝R60／R15。

如果K值大，表明绝缘干燥；如果K值小，表明绝缘已受潮。

一般来说，未受潮的绝缘，其K值大于1.3；而当K值接近于1时，则说明绝缘已受潮或有局部缺陷。

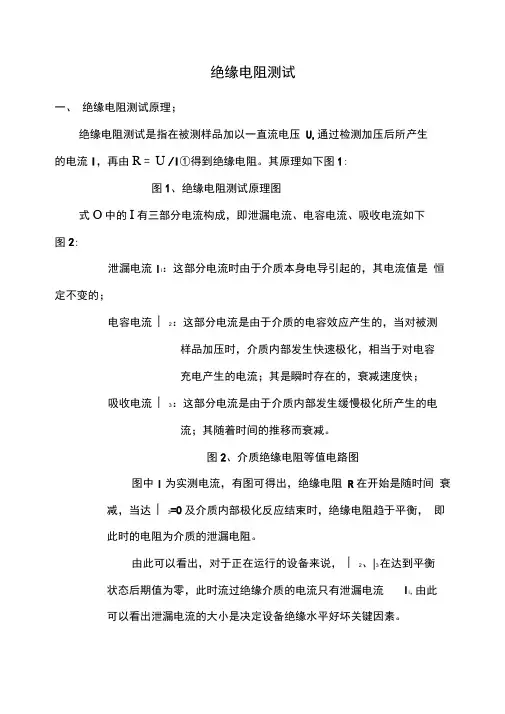

绝缘电阻测试一、绝缘电阻测试原理；绝缘电阻测试是指在被测样品加以一直流电压U,通过检测加压后所产生的电流I，再由R = U /I①得到绝缘电阻。

其原理如下图1:图1、绝缘电阻测试原理图式O中的I有三部分电流构成，即泄漏电流、电容电流、吸收电流如下图2:泄漏电流I i：这部分电流时由于介质本身电导引起的，其电流值是恒定不变的；电容电流丨2：这部分电流是由于介质的电容效应产生的，当对被测样品加压时，介质内部发生快速极化，相当于对电容充电产生的电流；其是瞬时存在的，衰减速度快；吸收电流丨3：这部分电流是由于介质内部发生缓慢极化所产生的电流；其随着时间的推移而衰减。

图2、介质绝缘电阻等值电路图图中I为实测电流，有图可得出，绝缘电阻R在开始是随时间衰减，当达丨3=0及介质内部极化反应结束时，绝缘电阻趋于平衡，即此时的电阻为介质的泄漏电阻。

由此可以看出，对于正在运行的设备来说，丨2、|3在达到平衡状态后期值为零，此时流过绝缘介质的电流只有泄漏电流I i,由此可以看出泄漏电流的大小是决定设备绝缘水平好坏关键因素。

R=U/I i即为我们所测的绝缘电阻。

R的大小取决于设备绝缘介质的好坏，介质老化、受潮、灰尘、裂缝等因素决定了泄漏电流I l的大小，即绝缘电阻的大小，其先随时间的推移而逐步增大，只到达到一固定值。

吸收比与极化指数1、吸收比：为60S绝缘电阻(R6o)与15S绝缘电阻(R is)的比值，中小型变压器的吸收现象要弱些，根据吸收比的变化可以判断绝缘的状况，吸收比K= R6o/ R15。

由于其是绝缘介质的电容效用引起的阻值变化，由电容值计算公式：C= ( £S) /(4k n d)其中：£为介电常数，S为电容器板面积，K为常数，D为两板距离可得：介电常数e越大，电容值就越大，而介电常数的大小与介质的绝缘性能有关，绝缘性能越好介电常数越大。

再有吸收比公式得，吸收比越大吸收比越大，则绝缘介质电容效应越强，介电常数也越大，其绝缘水平也就越好。

绝缘电阻测试介绍及相关行业标准绝缘电阻测试简介绝缘电阻测试目的绝缘测试的目的在于检查测试样品的绝缘状况，绝缘电阻随绝缘厚度成正比变化，而随导体表面积反比变化。

绝缘电阻测试原理绝缘电阻是施加于测试样品的直流电压除以某一时刻全部合成电流的商。

总的合成电流（I T）是4个不同电流的和：表面泄漏电流（IL）、几何电容电流（IC）、电导电流（IG）和吸收电流（IA）。

绝缘电阻测试行业标准国家标准GB3859.1-93-T 半导体变流器基本要求的规定一般要求（a）绝缘试验可用交流电压或用直流进行，由制造厂选择；（b）对3.6—36kV中等电压等级的变流器，当装置不经过变流变压器而直接与交流电网相连接时，除进行交流试验外，如有必要，还应进行电压冲击试验；（c）变流器的一个主端子与机柜连接时，绝缘试验在机柜与另外没有与之作金属连接的端子之间进行；（d）变流装置的主端子以及所有半导体器件的阳极、阴极和门极端子应彼此相互短接；（e）印刷电路板和多接头组件，在进行绝缘试验时可以拔下、断开，或用标准样件代替。

但是，如果辅助装置（例如辅助变压器、脉冲变压器、测量设备等）绝缘破坏时，可能有电压通至未与机壳连接的人体易接近部分，或者可能有高压侧电位导至低压侧时，以及可能引起故障跳闸时，则辅助装置与主电路之间的连接不应断开，并与主电路一起承受同样的耐压试验；（f）主电路的开关装置和控制设备应闭合或旁路。

不与主电路金属连接的辅助设备，在进行装在同一机柜内的绝缘试验时应与机壳连接。

在进行绝缘试验时，如果部件的外壳时用绝缘材料制造，则应以金属箔将其包封，但若因部件的绝缘外壳太大而不能完全包封时，可以只把与保护有关的关键部位用金属箔复盖，在进行试验时即把金属箔当作外壳；（g）在进行交流电压试验时，可以使用额定频率或15—100Hz的任何频率作为试验电压的频率。

在进行部件分开安装及装在同一机柜内的绝缘试验时，试验电压应以不小于10S 的时间上升至全值，或以规定值的0.5标幺值位起点，用最大以全值的0.05标幺值分级上升到全值。

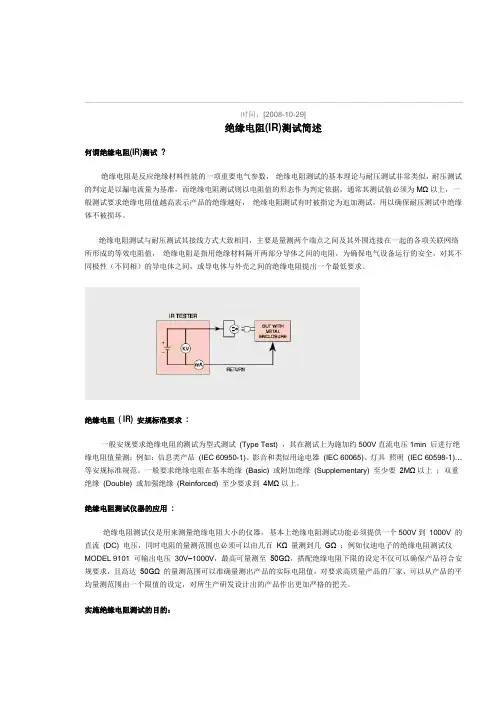

时间：[2008-10-29]绝缘电阻(IR)测试简述何谓绝缘电阻(IR)测试?绝缘电阻是反应绝缘材料性能的一项重要电气参数，绝缘电阻测试的基本理论与耐压测试非常类似，耐压测试的判定是以漏电流量为基准，而绝缘电阻测试则以电阻值的形态作为判定依据，通常其测试值必须为MΩ以上，一般测试要求绝缘电阻值越高表示产品的绝缘越好，绝缘电阻测试有时被指定为追加测试，用以确保耐压测试中绝缘体不被损坏。

绝缘电阻测试与耐压测试其接线方式大致相同，主要是量测两个端点之间及其外围连接在一起的各项关联网络所形成的等效电阻值，绝缘电阻是指用绝缘材料隔开两部分导体之间的电阻，为确保电气设备运行的安全，对其不同极性（不同相）的导电体之间，或导电体与外壳之间的绝缘电阻提出一个最低要求。

绝缘电阻( IR) 安规标准要求:一般安规要求绝缘电阻的测试为型式测试(Type Test) ，其在测试上为施加约500V直流电压1min 后进行绝缘电阻值量测；例如：信息类产品(IEC 60950-1)、影音和类似用途电器(IEC 60065)、灯具照明(IEC 60598-1)…等安规标准规范。

一般要求绝缘电阻在基本绝缘(Basic) 或附加绝缘(Supplementary) 至少要2MΩ以上；双重绝缘(Double) 或加强绝缘(Reinforced) 至少要求到4MΩ以上。

绝缘电阻测试仪器的应用:绝缘电阻测试仪是用来测量绝缘电阻大小的仪器，基本上绝缘电阻测试功能必须提供一个500V到1000V 的直流(DC) 电压，同时电阻的量测范围也必须可以由几百KΩ 量测到几GΩ ；例如仪迪电子的绝缘电阻测试仪MODEL 9101 可输出电压30V–1000V，最高可量测至50GΩ，搭配绝缘电阻下限的设定不仅可以确保产品符合安规要求，且高达50GΩ 的量测范围可以准确量测出产品的实际电阻值，对要求高质量产品的厂家，可以从产品的平均量测范围由一个限值的设定，对所生产研发设计出的产品作出更加严格的把关。

绝缘电阻测量标准
一、绝缘电阻测量标准概述
绝缘电阻测量标准是评估电气设备绝缘性能的重要方法之一。

通过测量绝缘电阻值，可以判断电气设备在承受电压时的绝缘性能，以及设备在运行过程中的稳定性和安全性。

本标准规定了绝缘电阻测量的基本原理、测量仪器、测量方法、测量步骤、判定标准以及测量结果分析等。

二、测量原理
绝缘电阻测量是基于电介质在施加电压下的电流特性。

当电压作用于电介质时，电流会通过电介质，产生泄漏电流。

泄漏电流的大小与电介质的绝缘性能有关。

因此，通过测量泄漏电流可以评估电介质的绝缘性能。

三、测量仪器
绝缘电阻测量仪器通常采用兆欧表（Megger）。

兆欧表是一种高压直流电源与电流表组合而成的仪表，可以测量绝缘电阻并显示泄漏电流的大小。

根据被测设备的工作电压和测量范围，选择合适的兆欧表。

四、测量方法
1.分别测量设备的导体与地之间的绝缘电阻（A-E）、导体与导体之间的绝缘
电阻（B-C）以及导体与另一接地导体之间的绝缘电阻（C-E）。

2.对于电机、变压器等具有绕组的设备，应分别测量各绕组之间的绝缘电阻。

3.对于大型设备或高空作业，应采用辅助接地棒或导线将兆欧表的接地端子
连接到设备的外壳或大地。

4.测试前应将被测设备断电，并进行外观检查，确保无损坏和污垢。

5.将兆欧表与被测设备正确连接，并按照兆欧表的说明书进行操作。

6.读取绝缘电阻值并记录。

7.将测试结果与判定标准进行比较，评估设备的绝缘性能。

8.对于不合格的设备，应进行维修或更换。

9.测试完成后，应将测试结果整理成报告并存档。

绝缘电阻测试的基础知识(共7页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--绝缘电阻的测试方法绝缘电阻测试仪的原理与选型武汉三新电力设备制造有限公司技术支持：第一部分：绝缘电阻的测试方法概述基本上，在电介质上施加电压（特别是高度稳压的稳定直流电压），测量流过该电介质的电流量，然后计算（使用欧姆定律）电阻测量。

让我们澄清一下我们对“当前”一词的使用。

我们在谈论泄漏电流。

电阻测量值为兆欧。

您可以使用此电阻测量来评估绝缘完整性。

流过电介质的电流可能看起来有点矛盾，但请记住，没有电绝缘是完美的。

所以，一些潮流将会流动。

试验目的1.生产电气设备时的质量控制措施;2.满足安装要求以确保符合规范并验证正确连接;3.定期预防性维护任务4.故障排除工具。

试验前准备通常，您将两根引线（正极和负极）连接在绝缘屏障上。

连接到保护终端的第三条引线可能与您的测试仪一起提供，也可能不提供。

如果是，您可能需要也可能不必使用它。

该保护端子用作分流器以从测量中移除连接的元件。

换句话说，它允许您选择性地评估大型电气设备中的某些特定组件。

显然，对您正在测试的项目有一个基本的熟悉是个好主意。

基本上，你应该知道什么应该与什么隔绝。

您正在测试的设备将决定您如何连接您的绝缘电阻测试仪。

建立连接后，将测试电压施加1分钟。

（这是一个标准的行业参数，可以让您对其他技术人员过去的测试进行相对准确的读数比较。

）在此间隔期间，电阻读数应下降或保持相对稳定。

较大的绝缘系统将显示稳定下降; 较小的系统将保持稳定，因为电容和吸收电流比大型系统更快地降至零。

1分钟后，您应该阅读并记录电阻值。

进行绝缘电阻测试时，必须保持一致性。

为什么因为电绝缘会在测试过程中表现出动态行为; 电介质是“好”还是“坏”。

要评估同一台设备上的大量测试结果，您必须在相同的环境参数下，每次都以相同的方式进行测试。

您的电阻测量读数也会随时间变化。

实验一绝缘电阻实验一、目的要求1.了解绝缘电阻实验意义。

2.熟悉兆欧表的工作原理，掌握兆欧表的使用方法及有效测量范围。

3.学会使用兆欧表测量电力设备绝缘电阻及吸收比的方法。

4.了解表面泄漏对被测绝缘电阻的影响。

二、基本原理1.绝缘电阻固体绝缘受到直流电压作用的瞬间，其中电流有三部分：几何电容充电电流（加直压后很快衰减完）、泄漏电流（缓慢极化对应的电流）和漏导电流（与电压作用时间无关）。

绝缘电阻的定义就是所加直流电压与泄漏电流的比值。

当固体介质受潮或者受到损伤时，介质内部离子数目增加，泄漏电流增大，绝缘电阻也就减小了，所以根据绝缘电阻值的变化，可以初步分析绝缘的受潮等情况。

2.吸收比针对于“吸收比”，当电力设备绝缘良好时，则最后稳定的绝缘电阻值较高，而且经过较长时间才能达到稳定值；反之，如果绝缘受潮或者存在某些穿透性的导电通道，则不仅最后稳定的绝缘电阻值很低，而且很快达到稳定值。

因此也可以用绝缘电阻随时间而变化的关系来反映绝缘的状况。

通常用时间为60s和15s 时所测的的绝缘电阻值之比（R60/ R15吸收比）作为互相比较的共同标准。

如果绝缘良好，则这个比值应该大于某一个数值，《实验规程》规定为吸收比〉1.3的设备认为绝缘效果良好。

三、试验用仪表设备数字式兆欧表（输出电压为：500V、1000V、2000V、2500V）被试品：电容器四、接线方式L：线路端子，接到被试品高压侧。

E：接地端子，接到被试品低压侧或接地。

G：屏蔽端子，接到被试品表面。

屏蔽端子的作用是屏蔽掉被试品的表面泄露电流影响。

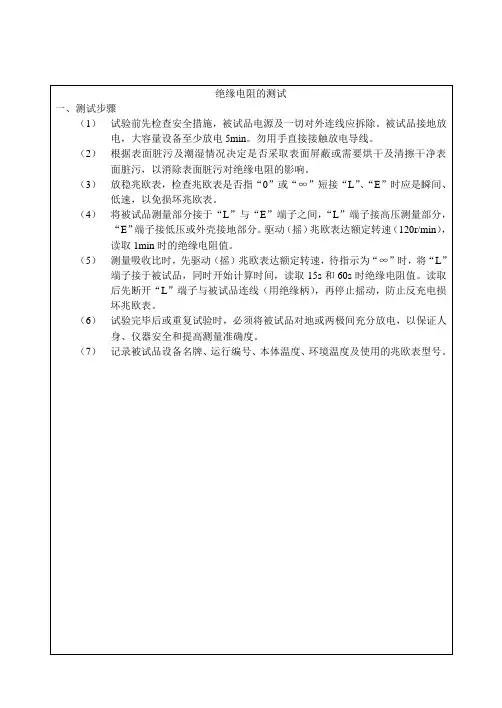

五、实验步骤1.将被试品表面擦拭干净。

2.按照试验要求接线。

3.按下电源开关，启动兆欧表。

4.选择试验电压。

5.按下启停键，开始测试并计时。

6.分别记录15s和60s时刻的绝缘电阻值。

7.读数结束后，先撤掉L线路端子的接线头，并悬空，因为防止被试品向兆欧表反充电而使仪表受到损伤。

8.关闭兆欧表9.用放电棒接触被试品的高电压侧，对其放电。

实验四绝缘电阻测试一、实验目的：1、判别电动机的绝缘是否存在严重缺陷。

2、掌握绝缘电阻测量的方法和原理。

二、实验原理与说明：电机的绝缘包括：绕组与绕组之间的绝缘、绕组与地之间的绝缘、绕组对机壳的绝缘。

我们所能测量的只有绕组对机壳的绝缘。

电机绕组是星形接法，由于条件有限，电机无法拆开，只能测得绕组对机壳的绝缘电阻。

三相空气开关的绝缘指的是进线与出线的相与相之间的绝缘电阻。

我们总共要测6组数据。

电气绝缘不仅仅是包着电线的塑料聚合物材料，它是由电缆绝缘层、套管绝缘子、线管内空间、马达和通用设备组成的完整系统。

机械压力、污染和温度变化都能造成这些组件随时间而恶化，使电流发生漏泄。

电流漏泄会产生以下的几个问题：1.当电流穿过绝缘层时产生热量，会使绝缘层恶化，直到最终绝缘失效，并会形成火灾隐患。

2.漏泄电流必需返回至源极，它将流经任何可用的导体、线管、管道、水或大地返回到源极。

这种不利的电流会产生危险的电压。

3.漏泄电流是没有效率的。

经绝缘层漏泄的电流并不能驱动马达、发光或加热，但是仍然会产生消耗。

4.漏泄电流会引起过流保护装置跳闸，使马达和变压器过热。

结果就是差的电气绝缘造成设备发生故障、生产线停工。

有效的绝缘电阻系统具有高的电阻值，通常大于几个兆欧（MΏ）。

差的绝缘系统具有较低的绝缘电阻。

绝缘电阻测试仪会在绝缘系统上加直流电压，并测量由此产生的电流。

这样就能够计算并显示绝缘的电阻值（绝缘将电流束缚在电线中的程度，或者说防止电流漏泄的程度）。

绝缘电阻表主要由一只磁电系比率表和一台手摇发电机组成。

被测绝缘电阻接在“线（L)”与“地（E）”端子之间。

测量原理接线见下图。

其中电压回路：电源正端经被内附电阻RV、动圈2回到电源负端[提供左偏转矩]；电流回路：电源正端经被测绝缘电阻RX、内附电阻RA、动圈1回到电源负端[提供右偏转矩] ；当活动部分平衡时，偏转角是两个电流比值的函数，或只与被测绝缘电阻有关。

测量过程中，电压可能发生波动，但电流比值基本不变。

绝缘电阻的测试标准与方法
一、绝缘电阻的测试标准：按我国标准GB755-87规定，电机绕组在工作温度时，绝缘电阻值应达到下式结算值：
R≥UN÷{1000+PN÷100} (兆欧)
其中：
R表示电机绝缘电阻（兆欧）
UN表示电机额定电压（V）
PN表示电机的额定功率（KW）
按上式电阻值的要求是热态75℃时的电阻值，实为国家标准要求。

在实际执行时比较困难，下面介绍一个经验公式，换算冷态电阻值，可供参考：RMC≥U÷1000×(75-t)÷5
其中：
RMC表示冷态电阻考核值（兆欧）
T表示测量时绕组的温度（℃）
U表示绕组额定电压（V）.
二、绝缘电阻的测试方法：
1.按下测试键，打开仪器。

2.将功能开关旋转到绝缘功能位置，确定被测线路不带电。

3.将测试导线连接到仪器上，然后接到被测线路或设备上。

4.若电源警告指示灯发亮或蜂鸣器发出响声，请勿按下测试键，请将仪器从线路上移走。

在继续测量前，使电路空路。

5.按下测试键，屏上将显示与仪器相接的回路或设备的绝缘阻值。

6.注意，如果回路阻值大于20mω，仪器将自动切换至200mω量程上。

7.完成测量后，在断开测试导线与回路或设备的连接前，要松开测试键，确保绝缘测试时储存在回路或设备中的电荷释放出来。

在放电时，指示灯会发
亮，并且蜂鸣器会发出响声。

8.测试键按下后，请勿旋转功能开关，因为这将可能损坏仪器。

进行绝缘测试时，请勿触碰被测设备、线路或测试导线终端。

9.若被测值超过200mω，显示屏上显示超量程标志“ol”。

安规测试项目之：绝缘电阻测试方法介绍绝缘电阻测试包括测量绝缘电阻的装置的测试，而相位和中性被短路在一起，测得的阻力必须高于国际标准的指示限值，兆欧表（也称为绝缘电阻测试仪然后，垓欧表）被用于测量下的极大的稳定性的直流电压的绝缘体的欧姆值。

为了测量高值电阻，使用用于测量低值电流的技术。

将恒定电压源施加到待测电阻，并在可以显示电阻值的高灵敏度电流表电路上读取所得电流。

在我们的绝缘电阻测试仪系列中使用两种类型的电流表电路，每个电路根据要测量的电阻值进行选择。

1.安规绝缘测试其目的是在稳定性很高的直流电压下测量绝缘的欧姆值，通常为50,100,250,500或1000 VDC。

绝缘电阻的欧姆值以兆欧（MΩ）表示。

为符合特定标准，绝缘电阻测试可在高达1500VDC的电压下进行。

由于电压源的稳定性，可以通过1伏的步长调节测试电压。

电压的稳定性至关重要; 在绝缘不良的情况下，未调节的电压将急剧下降，这将导致错误的测量。

2.安规设计分流安培计电路与电阻相关的电压表输入形成分流安培计电路。

此设置允许测量I的任何值，灵敏度和RI值的许多组合。

此电路用于对应于低的值的电阻测量（LX 10高的值的电流测量4 Ω至2.10 6 Ω）。

3.安规设计反馈安培计电路这个电路是我们仪器上常用的电路。

它覆盖了高的值大于2.10的高电阻测量6 Ω。

原理如下图所示。

输入电流流过反馈Rc，放大器的低电平偏移电流可忽略不计地影响4.安规测试高电阻率测量使用恒定电压源可以准确定义用于测量的电压值，选择这个电压是一个重要的参数。

实际上，高电阻的值取决于施加于其上的电压，其他因素干预了高阻值测量，温度和相对湿度是影响绝缘子电阻值的两个重要参数。

我们在新的Sefelec模型上提供这两个物理参数（M1501P）的测量。

在下表中，可以找到绝缘材料的近似电阻值。

5.保护电路为了大限度地减少漏电流，我们提供保护连接。

保护电路允许减少对测试样品的干扰。

在我们仪器的前面板上可以访问的终端允许测量Delta配置的电阻之一（即具有两个导体的电缆及其外部屏蔽），因此结果不受另外两个分流器的存在的影响电阻。

绝缘电阻测试方法标准一、测试原理绝缘电阻测试是基于电介质极化原理进行的。

当直流电压施加于绝缘材料上时，电流会通过电介质中的束缚电荷，形成电导电流。

绝缘电阻则表示为施加电压与通过电导电流的比值。

二、测试设备1. 绝缘电阻测试仪：具备恒定的直流电压输出，能够测量0至100GΩ范围内的绝缘电阻。

2. 探棒：用于接触被测物体，确保良好的接触。

3. 导线：用于连接测试设备和被测物体。

4. 接地装置：确保被测物体与大地相连。

三、测试条件1. 环境温度：测试应在环境温度为5℃至35℃的条件下进行。

2. 相对湿度：测试环境相对湿度应小于80%。

3. 电源：确保被测设备已断开电源。

4. 其他条件：无明显的磁场干扰和电场干扰。

四、测试步骤1. 选择测试点：选择合适的位置作为测试点，确保探棒与被测物体表面良好接触。

2. 连接导线：将探棒连接到绝缘电阻测试仪和被测物体上，确保连接紧固。

3. 设置测试条件：根据被测物体的特性，设置绝缘电阻测试仪的测试条件，如电压、测试时间等。

4. 开始测试：按下绝缘电阻测试仪的开始按钮，开始测试。

5. 读取数据：在测试结束后，读取绝缘电阻测试仪显示的绝缘电阻值。

6. 结束测试：断开测试设备和被测物体的连接，结束测试。

五、测试数据处理1. 对每个测试点的绝缘电阻值进行记录。

2. 对所有测试点的绝缘电阻值进行平均计算，得到最终的绝缘电阻值。

3. 将数据处理结果记录在测试报告中。

六、测试结果判定1. 根据相关标准和规范，设定绝缘电阻值的合格范围。

2. 将实际测得的绝缘电阻值与合格范围进行比较，判定被测物体的绝缘性能是否符合要求。

七、测试报告编制1. 编制报告标题页，包括项目名称、委托单位、测试单位等信息。

2. 描述测试的目的、范围和依据的相关标准。

3. 列出测试设备、条件和步骤的详细说明。

4. 记录每个测试点的绝缘电阻值和最终的平均值。

5. 将判定结果清晰地列出，注明被测物体是否符合要求。

6. 编制报告的结论部分，总结测试结果并提出建议。

绝缘电阻试验的原理及应用一、绝缘电阻试验的原理绝缘电阻试验是一种常见的电气测试方法，用于检测电气设备的绝缘性能。

其原理基于电气设备在正常工作情况下应具备足够的绝缘电阻，以避免电流的泄漏和电磁干扰。

绝缘电阻试验通过施加高电压，检测设备绝缘电阻的大小，从而评估其绝缘性能。

绝缘电阻试验原理主要包括以下几个方面：1.绝缘电阻的定义：绝缘电阻是指电气设备两个接点之间的电阻，用来评估绝缘材料的绝缘性能。

绝缘电阻越大，说明绝缘材料越好，反之则表明可能存在绝缘性能不足的问题。

2.电气设备的绝缘材料：绝缘电阻试验主要针对电气设备中的绝缘材料进行测试，例如绝缘胶、绝缘纸、绝缘漆等。

这些绝缘材料在正常情况下应该能够有效地隔离电流，从而保证电气设备的正常运行。

3.高电压的施加：绝缘电阻试验通常需要施加高电压来模拟实际工作条件下的电压。

这个高电压可以是直流电压或交流电压，具体根据设备的需求而定。

4.电流的测量：在施加高电压后，通过测量电流的大小来评估设备的绝缘电阻。

通常，电流越小，说明绝缘电阻越大，绝缘性能越好。

二、绝缘电阻试验的应用绝缘电阻试验广泛应用于各个领域的电气设备测试中，其应用主要包括以下几个方面：1. 电力行业在电力行业，绝缘电阻试验是评估各种电气设备的绝缘性能的常用方法。

例如，发电厂会对变压器、电缆、发电机等设备进行绝缘电阻测试，以确保其在工作过程中具备足够的绝缘性能，以防止电气事故的发生。

2. 工业制造在工业制造领域，绝缘电阻试验也是一项重要的测试方法。

工业设备通常需要具备良好的绝缘性能，以防止电流泄漏和电磁干扰。

因此，在制造过程中，对各种电气设备进行绝缘电阻测试是非常必要的，以确保其质量和安全性。

3. 建筑施工在建筑施工中，绝缘电阻试验被广泛用于测试建筑物中的电气设备的绝缘性能。

例如，对于公共场所的照明设备、电梯、消防设备等，绝缘电阻测试可以帮助保证其绝缘性能达标，减少电气事故的发生。

4. 交通运输在交通运输领域，绝缘电阻试验通常用于测试各种交通工具中的电气设备。

绝缘电阻测试等知识1绝缘电阻测试绝缘电阻的测试分为两种电缆：普通型电线电缆和常用户外型“W”电线电缆1、普通电线电缆绝缘高阻计直流电压调节为100-500V，长度为50FT-5000FT的电线在水槽中浸泡2小时，高阻计的一个电极连接到水槽的铜板电极上，另一电极连接到待测的电线导线上。

测量时间为60秒，合格标准为15.6℃时1000英尺电线的绝缘电阻大于2.5M.将10℃-29.4℃水温的测量值折算为15.6℃、长度为1000英尺的值：RLMTCF1000R：高阻计读数L：实测电线长度M：高阻计倍率TCF：温度修正系数2、常用户外型“w”电线电缆，如SPT-2W，SJTW，CXTW等。

短时间绝缘电阻的测试方法与普通型电线电缆相同，但合格判定标准完全不同，“W”型电线阻值要高得多。

如CXTW22AWG，合格标准为15.6℃225M/1000英尺。

判定方式有两种。

(1)判定标准SPT-2W，SPT-1W，XTW以及CXW，SJTW等护套线表中所列的绝缘电阻为15.6℃下短时间浸水阻值，另外还需进行50℃升温长时间浸水测试其绝缘电阻。

(2)TCF的确定首先要确定阻抗因子C，再从UL62Table33.1中找出相应的M因子，套用前面公式，即可求出阻抗。

2注：对于护套电缆，如SVT，SJTW，表中所列的绝缘电阻为护套内各导线间绝缘电阻，所以在测量时，需将护套外被切除后再浸水测试。

阻抗因子C的决定：参见UL62第34节。

原理：在两个样品升温和降温的过程中，测量5个固定温度点的阻值，在半对数坐标上作图，推算出15.6℃时的阻值，再读出16.1℃的阻值，两者相除即可求出C值。

远东电缆：电缆断芯的简单的检测法这里远东电缆教大家一下怎么检查出电缆断芯的简单方法。

不要专业者就能找到断芯的地方。

首先要用到感应电笔。

这个大家家里都会有有一只的电笔的。

操作方法：1.将电缆的导体芯悬空，注意安全，不要接触导致事故发生。

同时远离地面设备。
