管道支吊架介绍

管道支吊架介绍
的负载位移下，负载力矩和弹簧（或重锤）力矩始终保持平衡。对 用恒吊支承的管道和设备，在发生位移时，可以提供恒定的支承力，
因而不会给管道设备带来附加应力。
一般用于需要减少位移应力的地方，如电站锅炉本体、发电厂 的汽、水、烟、风管及燃烧器等悬吊部分，以及石油、化学工业中
需要此类支承的地方。
当管道系统内某吊点的热位移大于12mm，宜选用恒吊来支承， 以避免管道系统产生危险的弯曲应力及不利的应力转移。
它的使用可以增加管系的稳定性，合理分配管系的位移。
限 位 装 置
结构
限位装置有以下几种典型的结构。
导 向 装 置
作用
导向装置用于引导管道位移方向或要控制管道沿轴线转动 的地方，对于水平管道它一般承受管道的重量，而对于垂直管 道它不承受管道的重量。 请注意，由于导向装置引导管道按一定的方向移动，它同 时就具有了限制管道角位移的作用；习惯上，我们将具有限制 管道沿轴线方向运动的支架也称为导向装置。 它的使用可限制管道侧向位移，防止管件承受弯矩，增加 管系的侧向稳定性。
导 向 装 置
结构
导向装置有以下几种典型的结构。
固 定 支 架
作用
固定支架用于管道不允许有任何方向的线性位移和角位移 的地方。实际上它是限位装置的一个特例。 它可用于承受管件的推力（如波形补偿器），让管系按较 好的方式膨胀。
固 定 支 架
结构
固定支架 的一种典型结 构如右图。
弹簧减振器
作用
减振器主要用用来承受动荷载，能有效控制管道 任何频率和任何振幅的振动和摆动，特别是低幅高频 振动。 它在一定程度上限制了管道正常的热位移。
刚吊能承受较大的载荷，保持管位置不下沉，增强管道系 统的刚性和减少管子的振动。

13.管道支吊架解析

13.管道支吊架解析
弹簧支吊架也有栓锁装置，用松紧螺栓调 整荷重。荷重变化率不超过20%，最佳范 围正负15%。计算位移量不超过行程范围 的40%，固最大允许荷重变化率超过20% 或位移行程超过形成范围40%时，应选用 恒力支吊架。 弹簧支吊架的几种常用安装形式如下图：
• 刚性支吊架
如图示，左侧为刚性吊架，右侧为刚性支架。由于有管托或吊杆所以管子和 支承梁或吊梁之间有一定距离。刚性吊架的吊杆过短会影响管子水平方向 的位移。 刚性支架适应于管道在轴线方向或横向位移。刚性支架最便宜，在可以使用 场合，尽量使用。
管道支吊架
• 管道支吊架作用 1）支撑管道； 2）承受管道的垂直荷载； 3）承受来自各方面的力和力矩 管道支吊架是管道和与之连接的设备的安全的 保证，管道运行时所产生的各种力和力矩，通 过支吊架的支承和隔断， 如与转动设备连接的管道，其设备管嘴 受力有严格限制，可通过支吊架使设备嘴子上 的外力控制在允许数值范围之内。
1、固定支架 ；2、导向支架 塔上固定支架，可避免塔顶气相管热胀推力和管自重作用在塔顶管 嘴上，同时上部管系一般不再补偿，即可保证设备安全运行
限位支架---是至少限制一个方向变位的装置。
导 向 支 架 图
限制横向位移，如图，用杠杆限制轴向位移，允许横 向位移或角位移
导向支架：用于限制管道横向位移和角位移，允许有轴 向位移。 吸收轴向位移的波纹管膨胀节和填函补偿 器等，均应在两侧设导向支架。
恒力弹簧吊架---应用多，外形图如下
• 内部结构图如下
• 工作原ห้องสมุดไป่ตู้图如下
由于制造、平衡吊架的自重和回转部分的摩擦 阻力等影响，实际在恒力吊架上并不是作用恒 力，其荷重变化率为5%。 当设计荷载和实际支承荷载有偏差时，要进 行调整。一般恒力支吊架有调整装置，调整范 围为设计荷载的正负10～15%。

管道支吊架介绍

管道支吊架介绍
它的使用可以增加管系的稳定性，合理分配管系的位移。
限位装置
结构
限位装置有以下几种典型的结构。
导向装置
作用
导向装置用于引导管道位移方向或要控制管道沿轴线转动 的地方，对于水平管道它一般承受管道的重量，而对于垂直管 道它不承受管道的重量。
请注意，由于导向装置引导管道按一定的方向移动，它同 时就具有了限制管道角位移的作用；习惯上，我们将具有限制 管道沿轴线方向运动的支架也称为导向装置。
当管道系统内某吊点的热位移大于12mm，宜选用恒吊来支承， 以避免管道系统产生危险的弯曲应力及不利的应力转移。
恒力弹簧支吊架
种类
重锤式恒力吊架
恒力弹簧支吊架
种类
上图为四连杆弹簧式 ，即JB/T 8130 PH型恒 力弹簧吊架。
下图为三连杆弹簧式 ，即ITT.G 58型恒力弹簧 吊架。
恒力弹簧支吊架
原理
杠杆重锤式恒吊按照杠杆原理，用平衡重锤与管道载荷 相平衡。
三连杆、四连杆弹簧式恒吊均按力矩平衡原理，采用合 适的连杆机构让弹簧侧力矩与载荷力矩相等，同时保证载荷 不变或变化很小。
三连杆弹簧式恒吊在理论上可以达到完全恒力，而四连 杆弹簧式恒吊在理论上是近似恒力。
变力弹簧支吊架
作用
变力弹簧支吊架主要用于有垂直位移的动力管道或设备的支承。由于 其主要依靠弹簧力来支承荷载，因此只适宜用在垂直位移较小的场合。
变力弹簧支吊架
种类
弹吊按弹簧的形式可分为圆柱螺旋弹簧式和碟 形弹簧式二种。按整定方式可分为整定式和非整 定式二种。
对于管道热变形刚度有严格要求时，选用的 弹吊一般都是整定式圆柱螺旋弹簧弹吊，通常有 T/TH型、TD型和SV型。
变力弹簧支吊架
种类

管道支吊架的安装PPT课件

管道支吊架的安装PPT课件
适用于DN15150mm室内不保温管 道上。
第2页/共21页
2.挡板式固定支架 挡板式固定支架
由挡板、肋板、立 柱(或横梁)及支座组 成。
主要用于室外 DN(150-700)mm的 保温管道。
（二）、活动支架
1、滑动支架 2、导向支架 3、滚动支架 4、吊架 5、托钩 6、管卡
第3页/共21页
二、活动支架
滑动支架 主要承重构件 是横梁，管道 在横粱上可以 自由移动。
第4页/共21页
导向支架 是为使管子在支架 上滑动时不致偏移 管子轴线而设置的 。
第5页/共21页
滚动支架 是以滚动摩擦代替 滑动摩擦，以减小 管道热伸缩时摩擦 力的支架
第6页/共21页
吊架
由吊杆、吊 环及升降螺 栓等部分组 成
第7页/共21页
8 备上任意焊接支架，如设计单位同意焊接时，应在设备上先焊加强板，再焊支架。
固定支架，活动支架安装的允许偏差应符合规定要求
9
第20页/共21页
感谢您的观看。
第21页/共21页
一、支吊架的安装
（一）、固定支架 （二）、活动支架 （三）、支吊架的安装方法
第1页/共21页
（一）、固定支架
在固定支架上，管道被牢牢地固定住，不能有任何位移，管 道只能在两个固定支架间伸缩。常用的固定支架类型如下：
1. 卡环式固定支架
用圆钢煨制U形管 卡，管卡与管壁接触 并与管壁焊接，两端 套丝紧固。
第10页/共21页
补偿器
• 补偿器习惯上也叫膨胀节，或伸缩节。由构成其工作主体的波纹管 （一种弹性元件）和端管、支架、法兰、导管等附件组成。
• 属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收 管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管 线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。

工业管道支吊架74页PPT文档

工业管道支吊架74页PPT文档
14、当管道荷载变化率不大于6％应选用恒 力弹簧支吊架。
15、当管道支吊点处垂直方向位移较 大或有特殊要求的地方，宜选用恒力 弹簧支吊架。恒力弹簧支吊架可以并 联安装。
16、选用恒力弹簧支吊架时，其公称 位移量应比计算位移量大20％。且应 大于20mm。计算位移量应考虑由于水 平位移引起的吊杆长度的增加。

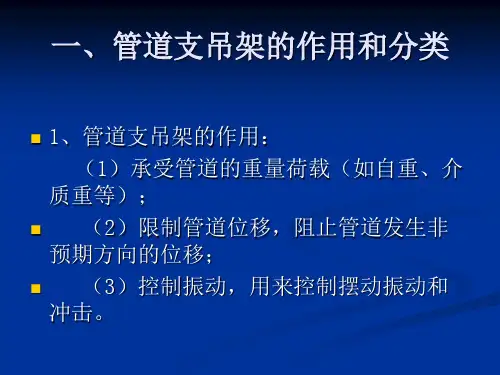

一、管道支吊架的作用和分类
1、管道支吊架的作用： （1）承受管道的重量荷载（如自重、介
质重等）； （2）限制管道位移，阻止管道发生非
预期方向的位移； （3）控制振动，用来控制摆动振动和
冲击。
2、按其功能管道支吊架分为以 下三类
承受管道荷载 限制管道位移 控制管道振动
（1）承受管道荷载类支吊架
21、输送介质温度等于或高于400℃ 的碳钢管道、和合金钢、不锈钢以及 需要进行焊后热处理的管道，应优先 选用卡箍式管托、管吊或选用带同类 材质垫板支吊架。
22、安全泄压装置出口的管道宜设置 刚性支架。
23、架设在高空不易焊接的管道、经 常拆卸的管道和衬里管道，宜选用卡 箍式管托、管吊。
24、当吊架有水平位移时，拉杆两端应为 铰接，拉杆应具有足够的长度。应符合以 下要求：
管道的柔性设计是保证管道有足够的柔性 以吸收由于热胀、冷缩及端点位移产生的 变形。
防振设计是保证管系有一定的刚度，以避 免管道在干扰力作用下发生强烈振动。
管道的布置和管架的设置在满足柔性设计 要求的同时还要满足防振设计的要求。
三、管道支吊架的选用原则
1、在布置管道时，在满足工艺要求的前提 下，还应该考虑到管道的支承。宜考虑在 以下场合设置支吊架：
12、可变弹簧吊架串联安装时，应选用最 大允许荷载相同的弹簧，此时每个弹簧的 热位移值应按弹簧的刚度来分配。

室内管道支架及吊架PPT幻灯片PPT132页

室内管道支架及吊架PPT幻灯片PPT132页

室内管道支架及吊架PPT幻灯片
