超声探伤实验报告结果【文章标题】超声探伤实验报告结果【引言】在工业、医疗、材料科学等领域中，超声波技术被广泛应用于材料的无损检测和诊断。

本实验通过超声探伤技术对某种材料样品进行了检测，旨在分析并总结实验结果，提供给读者一个详尽的报告。

【实验目的】1. 了解超声探伤技术的基本原理和应用。

2. 实际操作超声探伤设备，获取并分析材料样品的超声波信号。

3. 对样品中的缺陷进行检测和评估。

4. 探讨超声探伤技术在无损检测方面的优势和局限性。

【实验步骤】1. 准备超声探伤仪器和样品。

2. 设置超声探伤参数，如频率、增益等。

3. 使用超声传感器对样品进行扫描，记录超声波信号。

4. 对获得的超声波信号进行分析和处理，包括波形特征、峰值幅度等。

5. 检测和标记样品中的缺陷，如裂纹、气孔等。

6. 分析缺陷的类型、位置和大小。

7. 总结实验数据，得出结论。

【实验结果】通过超声探伤实验，我们获得了以下结果：1. 样品超声波信号分析：- 超声波信号呈现出特定的波形特征，如回波、反射等。

- 不同类型的缺陷在超声波信号中表现出不同的特征，如峰值幅度降低、信号衰减等。

2. 缺陷检测和评估：- 在样品中成功检测到若干缺陷，包括裂纹、气孔等。

- 通过分析超声波信号特征，可以判断缺陷的位置、大小和类型。

- 对于较小的缺陷，超声探伤技术具备高灵敏度和准确性。

3. 超声探伤技术的优势：- 无损检测：超声波可以穿透材料进行检测，不损伤材料本身。

- 高分辨率：超声波可以提供高精度的检测结果，能够发现微小的缺陷。

- 实时性：超声波信号可以实时显示，方便操作人员进行实时监控。

4. 超声探伤技术的局限性：- 材料限制：超声波在不同材料中的传播和反射特性不同，可能导致信号失真。

- 缺陷识别：某些缺陷可能难以准确判断，需要结合其他检测手段进行确认。

- 操作要求：超声探伤技术需要操作人员具备一定的专业知识和经验。

【实验总结】本实验通过超声探伤技术对材料样品进行了无损检测，成功检测到若干缺陷并进行了评估。

超声波探伤一、实验目的1.通过实验了解超声波探伤的基本原理；2.掌握超声波探伤仪器的各个旋钮的名称、功能和使用方法。

3.了解超声检测仪的使用规范。

二、实验设备和器材1.超声检测仪2.直探头和斜探头3.耦合剂：甘油4.试块和试件三、实验内容超声波探伤是利用探头发射超声波扫描试件内部，在荧光屏上可得到工件两界面（表面及底面）的反射波，如工件内部有缺陷，则缺陷将产生缺陷反射回波并显示在两界面波之间。

缺陷波峰距两界面波之间的距离即缺陷至两界面之间的距离，缺陷大小及性质可按相关标准确定。

1、超声波探伤原理（1）超声波的传播特性声波是由物体的机械振动所发出的波动，它在均匀弹性介质中匀速传播，其传播距离与时间成正比。

当声波的频率超过20000赫时，人耳已不能感受，即为超声波。

声波的频率、波长和声速间的关系是：（1）式中 λ——波长；c——波速；f——频率。

由公式可见，声波的波长与频率成反比，超声波则具有很短的波长。

超声波探伤技术，就是利用超声波的高频率和短波长所决定的传播特性。

即：1）具有束射性（又叫指向性），如同一束光在介质中是直线传播的，可以定向控制。

2）具有穿透性，频率越高，波长越短，穿透能力越强，因此可以探测很深（尺寸大）的零件。

穿透的介质超致密，能量衰减越小，所以可用于探测金属零件的缺陷。

3）具有界面反射性、折射性，对质量稀疏的空气将发生全反射。

声波频率越高，它的传播特性越和光的传播特性接近。

如超声波的反射、折射规律完全符合光的反射、折射规律。

利用超声波在零件中的匀速传播以及在传播中遇到界面时发生反射、折射等特性，即可以发现工件中的缺陷。

因为缺陷处介质不再连续，缺陷与金属的界面就要发生反射等。

如图1所示超声波在工件中传播，没有伤时，如图1a，声波直达工件底面，遇界面全反射回来。

当工件中有垂直于声波传播方向的伤，声波遇到伤界面也反射回来，如图1b。

当伤的形状和位置决定界面与声波传播方向有角度时，将按光的反射规律产生声波的反射传播。

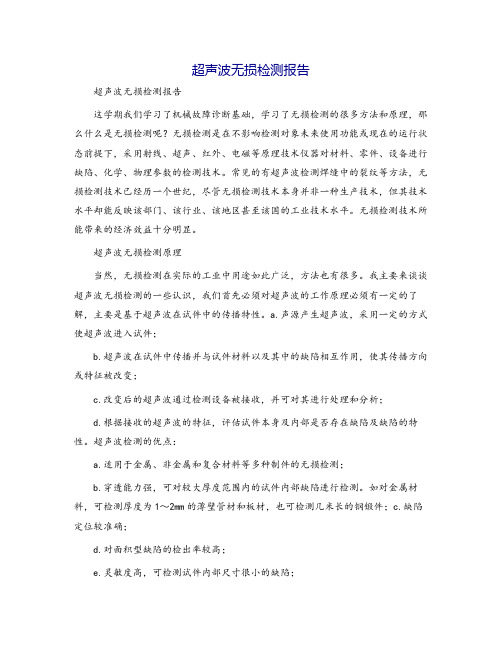

超声波无损检测报告超声波无损检测报告这学期我们学习了机械故障诊断基础，学习了无损检测的很多方法和原理，那么什么是无损检测呢？无损检测是在不影响检测对象未来使用功能或现在的运行状态前提下，采用射线、超声、红外、电磁等原理技术仪器对材料、零件、设备进行缺陷、化学、物理参数的检测技术。

常见的有超声波检测焊缝中的裂纹等方法，无损检测技术已经历一个世纪，尽管无损检测技术本身并非一种生产技术，但其技术水平却能反映该部门、该行业、该地区甚至该国的工业技术水平。

无损检测技术所能带来的经济效益十分明显。

超声波无损检测原理当然，无损检测在实际的工业中用途如此广泛，方法也有很多。

我主要来谈谈超声波无损检测的一些认识，我们首先必须对超声波的工作原理必须有一定的了解，主要是基于超声波在试件中的传播特性。

a.声源产生超声波，采用一定的方式使超声波进入试件；b.超声波在试件中传播并与试件材料以及其中的缺陷相互作用，使其传播方向或特征被改变；c.改变后的超声波通过检测设备被接收，并可对其进行处理和分析；d.根据接收的超声波的特征，评估试件本身及内部是否存在缺陷及缺陷的特性。

超声波检测的优点：a.适用于金属、非金属和复合材料等多种制件的无损检测；b.穿透能力强，可对较大厚度范围内的试件内部缺陷进行检测。

如对金属材料，可检测厚度为1～2mm的薄壁管材和板材，也可检测几米长的钢锻件；c.缺陷定位较准确；d.对面积型缺陷的检出率较高；e.灵敏度高，可检测试件内部尺寸很小的缺陷；f.检测成本低、速度快，设备轻便，对人体及环境无害，现场使用较方便。

超声检测的适用范围：a.从检测对象的材料来说，可用于金属、非金属和复合材料；b.从检测对象的制造工艺来说，可用于锻件、铸件、焊接件、胶结件等；c.从检测对象的形状来说，可用于板材、棒材、管材等；d.从检测对象的尺寸来说，厚度可小至1mm，也可大至几米；e.从缺陷部位来说，既可以是表面缺陷，也可以是内部缺陷。

超声波无损检测报告一、目的本次超声波无损检测的目的是对被测材料进行缺陷检测，以评估其质量，并给出相应的建议。

二、被测材料被测材料为一块厚度为30mm的钢板。

三、检测设备和参数本次检测采用的超声波无损检测设备为XX型号，检测参数设置如下：-超声波频率：5MHz- 发射脉冲宽度：100ns-接收通道增益：40dB四、检测方法本次检测采用了传统的接触式超声波检测方法。

将超声传感器与被测材料接触，通过向材料中发射超声波脉冲，并记录其反射信号，从而分析材料的内部结构和缺陷情况。

五、检测结果与分析经过对被测材料进行超声波无损检测，得到如下检测结果：1.结构分析通过对材料的超声波回波信号分析，可以得出材料的内部结构。

根据回波信号的强度和延迟时间，可以判断材料中存在的层次、孔隙或夹杂物。

根据本次检测结果，被测材料的内部结构均匀且无明显缺陷。

2.缺陷检测本次检测的目的是检测被测材料中的缺陷情况。

经过对材料各部分的超声波回波信号进行分析，未发现任何缺陷信号。

可判断被测材料表面和内部无明显缺陷。

六、结论与建议根据上述检测结果分析，可以得出以下结论：1.被测材料的内部结构均匀，无明显结构层次和孔隙。

2.被测材料表面和内部未发现任何可见缺陷。

综上所述，被测材料质量良好，符合要求。

建议继续定期进行无损检测，以确保其质量稳定。

七、附图附图展示了本次检测中的超声波回波信号示意图，其中显示了材料内部结构与缺陷情况。

八、检测人员本次检测由XXX公司的XXX工程师进行，具有相关无损检测经验和资质。

九、报告编制本次报告由XXX工程师负责编制。

十、备注本次检测报告仅针对被测材料的现状进行分析和评估，如需进一步了解材料的性能和可靠性，请查阅相关材料技术文件或进行更加详尽的检测。

[1]超声波无损检测技术手册[2]XX国家标准-超声波无损检测方法。

超声波探伤检测报告1. 背景超声波探伤是一种非破坏性检测技术，广泛应用于工业领域中材料的缺陷检测和质量控制。

其原理是利用超声波在材料中的传播特性，通过检测超声波在材料中传播过程中的反射、折射和散射等现象，来判断材料内部的缺陷情况。

本次探测任务是对一块钢板进行超声波探伤检测。

钢板是一种常见的工业材料，广泛应用于建筑、制造业等领域。

通过超声波探伤检测，我们可以了解钢板内部是否存在缺陷，如裂纹、孔洞等，以及缺陷的位置、形状和大小等信息。

2. 分析2.1 超声波传播原理超声波是指频率超过20kHz的声波，其在固体材料中的传播速度和传播路径受到材料的物理性质和结构的影响。

当超声波遇到材料的界面或缺陷时，会发生反射、折射和散射等现象，这些现象可以被探测设备接收到并转换成电信号。

2.2 探测设备本次超声波探伤检测使用的是一台数字超声波探测仪。

该设备具有高频率、高灵敏度和高分辨率的特点，能够对材料进行精确的探测。

2.3 检测方法本次检测采用了脉冲回波法。

具体操作步骤如下： 1. 将超声波探测仪的探头与钢板表面紧密接触，并设置合适的探测参数，如脉冲重复频率、探头角度等。

2. 发送超声波脉冲信号，信号在钢板中传播并与内部缺陷发生相互作用。

3. 接收探测仪接收到的回波信号，并通过信号处理和分析，得到钢板内部的缺陷信息。

2.4 数据分析通过对探测仪接收到的回波信号进行分析，我们可以得到钢板内部的缺陷信息，包括缺陷的位置、形状和大小等。

在分析过程中，我们还需要考虑钢板的材料性质和结构特点，以便更准确地判断缺陷的性质和严重程度。

3. 结果经过超声波探伤检测，我们得到了如下结果：1.钢板表面无明显缺陷，平整度良好。

2.钢板内部存在一处裂纹，位于钢板的中心位置，长度约为10mm，宽度约为0.5mm。

裂纹呈直线状，与钢板表面垂直。

4. 建议根据上述结果，我们提出以下建议：1.针对钢板内部的裂纹缺陷，建议采取修复措施，以防止裂纹的扩展和影响钢板的使用寿命。

超声波探伤检测报告综述：超声波探伤检测是一种常用的无损检测技术，通过超声波在材料中的传播和反射来检测材料内部的缺陷和结构性问题。

本报告将针对某个特定对象进行超声波探伤检测，并对检测结果做出评估和建议。

一、检测对象本次超声波探伤检测的对象为一根金属材料的焊接接头。

焊接接头在工业生产中广泛应用，其质量和强度直接关系到整体结构的安全性。

针对焊接接头的超声波探伤检测可以有效地发现焊缝中的裂纹、气孔等缺陷，进而保证产品质量和使用寿命。

二、试验方法超声波探伤检测采用了常见的脉冲回波法。

首先，将超声波探头与待测焊接接头相接触，通过探头发出的脉冲超声波在材料中传播并反射回来。

通过接收和分析反射波形的特征，可以推断出焊接接头内部结构以及是否存在缺陷。

为了保证试验的可靠性，本次超声波探伤检测采用了多次重复检测的方法，并计算了平均值和标准差。

此外，还对检测设备进行了校准，确保测量结果的精确性。

三、检测结果根据超声波探伤检测结果显示，焊接接头存在一个小型裂纹。

裂纹的长度约为0.5毫米，深度约为0.2毫米。

该裂纹位于焊缝的表面附近，对焊接接头的强度和使用寿命可能产生一定的影响。

四、评估和建议基于检测结果，对焊接接头的质量和安全性进行评估并提出建议。

首先，0.5毫米的裂纹虽然较小，但在长时间使用过程中有可能逐渐扩大。

因此，建议在焊接接头上修复该裂纹，以确保焊接接头的强度和使用寿命。

其次，针对裂纹的具体位置，可以考虑采取增加焊接材料的方法来加固该区域。

同时，对焊接工艺进行优化，以降低裂纹产生的风险。

最后，超声波探伤检测应定期进行，以及时发现潜在的问题和缺陷。

此外，检测设备要保持良好的状态，并进行定期校准，以提高检测结果的准确性和可靠性。

结论：超声波探测是一种有效的无损检测方法，能够对焊接接头等材料进行全面的检测和评估。

通过本次超声波探伤检测，我们发现了焊接接头上的一处小型裂纹，并提供了相应的修复和改进建议。

通过及时采取措施，可以保证焊接接头的质量和安全性，提高整体产品的性能和可靠性。

超声探伤检测报告1. 引言超声探伤是一种常用的无损检测方法，广泛应用于工程和科学领域。

本报告旨在详细描述一次超声探伤检测的过程、结果和分析。

2. 检测设备和参数本次超声探伤检测使用的设备是 XXX 型号的超声探伤仪。

检测参数如下： - 脉冲重复频率：2 MHz - 探头类型：单晶探头 - 检测模式：脉冲回波模式3. 检测对象和方法本次超声探伤检测的对象是一根长度为 X 米的金属管道。

检测目的是确定管道内部的缺陷情况和尺寸。

检测方法如下： 1. 将探头与被检测物表面接触，保持稳定。

2. 设置超声探伤仪的参数。

3. 通过向材料内部发射超声波，记录回声信号。

4. 分析回声信号，判断是否存在缺陷。

4. 检测结果经过超声探伤检测，我们得到了以下结果：1.缺陷 1：–位置：距离管道起点 X 米处–类型：表面裂纹–尺寸：长度约 X mm，深度约 X mm–形状：直线状–缺陷等级：A2.缺陷 2：–位置：距离管道起点 X 米处–类型：内部夹杂–尺寸：直径约 X mm–形状：不规则–缺陷等级：B5. 分析与讨论根据检测结果，我们可以得出以下结论：1.缺陷 1 的存在可能会对管道的强度和密封性产生一定影响，建议采取修复措施。

2.缺陷 2 的存在可能会导致材料耐久性降低，需要采取相应措施防止进一步扩展。

6. 结论本次超声探伤检测对目标管道的缺陷进行了详细的分析和评估。

在后续维护和修复过程中，应注意处理检测中发现的缺陷，以确保管道的正常运行和安全。

以上是本次超声探伤检测的报告内容，希望对您有所帮助。

注意：本报告仅基于本次超声探伤检测的结果，不考虑其他可能因素对管道的影响。

为了更全面、准确地评估管道的安全状况，建议进行更多的综合性检测和分析。

超声波探伤报告1. 引言本报告是对约定材料的超声波探伤结果进行分析和总结。

超声波探伤是一种常用的非破坏性检测方法，通过发送超声波脉冲并接收其回波信号来检测和评估材料内部的缺陷或损伤。

2. 实验方法2.1 仪器设备和材料本次实验使用的超声波探伤仪型号为XXX，探头频率为YYY。

测试材料为一块平板状的金属材料。

2.2 实验步骤1.准备工作：将待测试金属材料进行清洁，确保其表面光洁无污染。

2.设置超声波探伤仪参数：根据材料的特性和预期测试结果，设置超声波探伤仪的参数，如发射脉冲宽度、接收增益等。

3.安装探头：将探头固定在待测试材料的表面，并确保与材料表面的接触良好。

4.执行测试：通过超声波探伤仪发送超声波脉冲，接收其回波信号。

记录并分析回波信号中的异常区域。

3. 结果与分析经过超声波探伤，我们得到了以下测试结果和分析：3.1 缺陷检测在测试过程中，我们发现了多个异常信号区域，经进一步分析，确认这些区域为材料内的缺陷。

具体检测到的缺陷包括：1.缺陷1：位置为AA，尺寸为10mm x 5mm，缺陷类型为气孔。

2.缺陷2：位置为BB，尺寸为8mm x 8mm，缺陷类型为夹杂物。

3.2 缺陷评估对于检测到的缺陷，我们进行了评估，包括确定其尺寸、形状和位置等。

1.缺陷1：经测量，确定其尺寸为10mm x 5mm，形状为椭圆状。

该缺陷位于材料的上表面，深度为2mm。

2.缺陷2：经测量，确定其尺寸为8mm x 8mm，形状为正方形。

该缺陷位于材料的内部，深度为4mm。

3.3 缺陷原因分析根据缺陷的形状和位置，我们初步分析了缺陷的可能原因：1.缺陷1的气孔可能是由金属熔池中的气体未完全排出导致的，可能是在材料冷却过程中形成的。

2.缺陷2的夹杂物可能是在材料制备过程中，外来杂质未能被完全清除导致的。

4. 结论通过本次超声波探伤实验，我们成功地检测到了待测试金属材料中的缺陷，并对其进行了评估和分析。

根据缺陷的位置和特征，可以推测出可能的缺陷形成原因。

第1篇一、实验目的1. 理解超声波探伤的基本原理和操作流程。

2. 掌握超声波探伤仪器的使用方法和操作技巧。

3. 通过实际操作，了解超声波探伤在检测金属缺陷中的应用。

4. 分析超声波探伤结果的准确性和可靠性。

二、实验背景超声波探伤是一种利用超声波在材料中传播的特性，对材料内部缺陷进行检测的技术。

由于超声波具有穿透能力强、方向性好、无损检测等优点，因此在工业、军事、医学等领域得到广泛应用。

三、实验原理超声波探伤的基本原理是利用超声波在材料中传播时，遇到缺陷会发生反射、折射、散射等现象。

通过分析反射波的特征，可以判断材料内部的缺陷位置、大小和性质。

四、实验器材1. 超声波探伤仪：用于发射和接收超声波信号。

2. 探头：用于发射和接收超声波。

3. 试块：用于模拟实际材料的缺陷。

4. 耦合剂：用于改善探头与试块之间的耦合效果。

5. 记录仪：用于记录实验数据。

五、实验步骤1. 将探头安装到超声波探伤仪上，调整探头频率和探头间距。

2. 将耦合剂均匀涂抹在试块表面，确保探头与试块之间良好耦合。

3. 将探头放置在试块表面，开始发射超声波。

4. 分析接收到的超声波信号，判断材料内部的缺陷。

5. 记录实验数据，包括缺陷位置、大小和性质。

六、实验结果与分析1. 通过实验，成功检测到试块内部的缺陷，包括裂纹、气孔等。

2. 分析缺陷反射波的特征，可以判断缺陷的位置、大小和性质。

3. 实验结果表明，超声波探伤具有较高的检测准确性和可靠性。

七、实验总结1. 超声波探伤是一种有效的无损检测技术，可以用于检测金属材料内部的缺陷。

2. 掌握超声波探伤仪器的使用方法和操作技巧，可以提高检测准确性和可靠性。

3. 实验结果表明，超声波探伤在检测金属缺陷方面具有较高的应用价值。

八、实验建议1. 在实际应用中，应根据被检测材料的特性选择合适的探头频率和探头间距。

2. 注意耦合剂的选择和涂抹，确保探头与试块之间良好耦合。

3. 分析反射波特征时，应注意缺陷定位、大小和性质的判断。
