测电阻实验.

电阻的测量实验实验目的：掌握电阻的测量方法，了解电阻的基本概念和特性。

实验器材：1. 电源：直流电源供电。

2. 电阻测量仪器：万用表（或电表）。

3. 电阻箱：提供不同阻值的电阻。

4. 电线：用于连接电路。

5. 开关：用于控制电路开关状态。

实验原理：电阻是电路中的一种元件，用于限制电流的流动。

电阻的单位为欧姆（Ω）。

根据欧姆定律，电阻的大小与电压和电流成正比，电阻的大小可以通过测量电压和电流的比值来得到。

实验步骤：1. 连接电路：将电源与电阻测量仪器和电阻箱依次连接起来。

确保电路连接正确。

2. 调整电阻箱：将电阻箱的阻值设定为一个适当的范围，如100Ω。

3. 读取电流值：将电流表测量端和电阻的连接线分别连接到电流表的两个端口，读取电流表上的电流数值。

4. 读取电压值：将电压表测量端分别与电阻的两端相连接，读取电压表上的电压数值。

5. 计算电阻值：根据欧姆定律，计算电阻的值。

将电阻值用Ω表示。

实验注意事项：1. 在接线时，确保电路连接牢固，避免接触不良导致测量结果不准确。

2. 调整电阻箱时，注意选择合适的阻值范围，避免电流过大或过小。

3. 读取电流和电压时，注意观察仪器的量程范围，并使用相应的量程档位。

4. 测量过程中要保持仪器和电路干净、整洁，避免杂质或污染对测量结果的影响。

实验结果与分析：通过上述实验步骤，我们可以获得电流和电压数值，并根据欧姆定律计算得到电阻值。

不同的电阻会有不同的电阻值，通过实验可以验证电阻值的大小。

同时，在实验中我们也可以调整电阻箱的阻值，观察电阻值的变化规律。

实验总结：电阻的测量实验是电学基础实验中的重要实验之一。

通过实验的进行，我们对电阻的概念和测量方法有了更深入的了解。

掌握电阻的测量方法对于电路设计和实际应用具有重要意义。

在实验中，我们还需要注意实验操作的准确性和仪器的使用方法，确保实验结果的准确性和可靠性。

参考文献：[1] 电气工程基础实验教程. 上海：上海电力学院出版社，2006.[2] 罗红主编. 电工电子学实验教程. 北京：北京航空航天工业出版社，2010.。

电阻测量实验报告电阻测量实验报告引言：电阻是电学中的基本元件之一，它在电路中起到了控制电流流动的作用。

为了研究电阻的特性以及其在电路中的应用，我们进行了一系列电阻测量实验。

本报告将详细介绍实验的目的、原理、实验步骤、结果分析以及实验中遇到的问题和解决方法。

一、实验目的：本次实验的主要目的是通过测量不同电阻值的电阻器，掌握电阻的测量方法，熟悉电阻测量仪器的使用，并验证欧姆定律。

二、实验原理：欧姆定律表明，电流I通过电阻R时，电压V与电流I成正比，即V=IR。

根据这个关系，我们可以通过测量电流和电压来计算电阻值。

三、实验步骤：1. 将电阻器连接到电路中，确保电路连接正确无误。

2. 打开电源，调节电源电压为适当值。

3. 使用万用表测量电路中的电流和电压值。

4. 记录测量结果，并计算电阻值。

5. 更换不同电阻值的电阻器，重复上述步骤，进行多组实验。

四、实验结果分析：我们进行了多组实验，测量了不同电阻值的电阻器。

通过计算电流和电压的比值，我们得到了相应的电阻值。

实验结果表明，测量的电阻值与理论值相符合，验证了欧姆定律的正确性。

五、实验中遇到的问题和解决方法：在实验过程中，我们遇到了一些问题，如电路连接错误、测量误差等。

为了解决这些问题，我们仔细检查了电路连接，确保每个元件的连接正确无误。

同时，我们还注意了测量时的仪器精度和操作方法，尽量减小测量误差。

六、实验的启示和意义：通过这次实验，我们不仅熟悉了电阻的测量方法，还加深了对欧姆定律的理解。

实验结果的准确性也提醒我们在实际应用中要注意电路的连接和测量误差的控制。

此外，电阻测量实验也为我们今后学习和研究电路提供了基础。

结论：本次电阻测量实验通过测量不同电阻值的电阻器，验证了欧姆定律的正确性。

实验结果表明，测量的电阻值与理论值相符合，证明了实验的准确性和可靠性。

通过这次实验，我们不仅掌握了电阻测量的方法，还对电阻的特性有了更深入的了解。

这对我们今后的学习和研究具有重要意义。

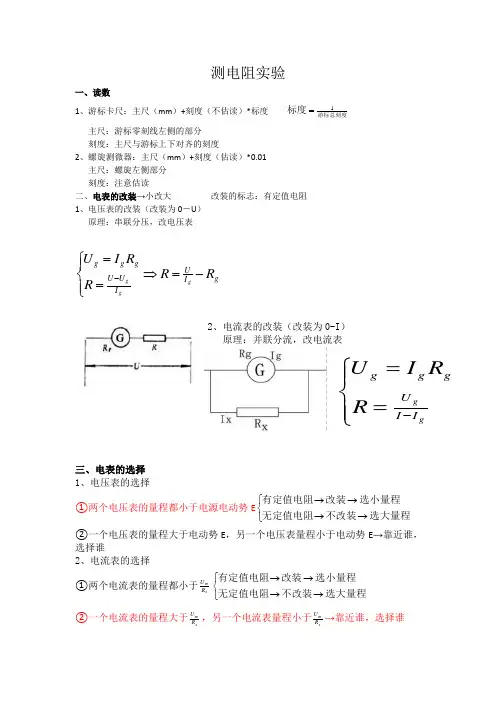

测电阻实验一、读数1、游标卡尺：主尺（mm ）+刻度（不估读）*标度 游标总刻度标度1=主尺：游标零刻线左侧的部分 刻度：主尺与游标上下对齐的刻度2、螺旋测微器：主尺（mm ）+刻度（估读）*0.01 主尺：螺旋左侧部分 刻度：注意估读二、电表的改装→小改大 改装的标志：有定值电阻 1、电压表的改装（改装为0－U ） 原理：串联分压，改电压表g I UI U U g g gR R R R I U g g g-=⇒⎪⎩⎪⎨⎧==-2、电流表的改装（改装为0-I ） 原理：并联分流，改电流表⎪⎩⎪⎨⎧==-g gI I U g g g R R I U三、电表的选择 1、电压表的选择①两个电压表的量程都小于电源电动势E ⎩⎨⎧→→→→选大量程不改装无定值电阻选小量程改装有定值电阻②一个电压表的量程大于电动势E ，另一个电压表量程小于电动势E →靠近谁，选择谁2、电流表的选择①两个电流表的量程都小于xm R U ⎩⎨⎧→→→→选大量程不改装无定值电阻选小量程改装有定值电阻 ②一个电流表的量程大于x mR U ，另一个电流表量程小于xm R U →靠近谁，选择谁四、电流表的接法1、内接法（大内偏大 x R >>V A R R ）①大内偏大：大电阻内接法，测量值大于真实值 ②测R =测测I U =>真测真真真R R R I U >⇒=③电流表阻值已知一定用内接法2、外接法（小外偏小 x R <<V A R R ）①小外偏小：小电阻外接法，测量值小于真实值 ②测R =测测I U >=真测真真真R R R I U <⇒=五、电路图①分压式：拨动滑动变阻器改变待测电路的电压②开始时，滑动变阻器滑到最右端（使待测电路短路，起保护作用）。

六、习题1．(2019年全国Ⅰ卷)某同学要将一量程为250 μA 的微安表改装为量程为20 mA 的电流表。

该同学测得微安表内阻为1 200 Ω，经计算后将一阻值为R 的电阻与该微安表连接，进行改装。

测量导线电阻实验报告
实验目的：
本实验旨在测量导线电阻，了解电流通过导线时的电阻特性。

实验器材：
1. 直流电源
2. 变阻器
3. 电流表
4. 导线
5. 万用表
6. 连接线
实验原理：
导线的电阻可以通过测量电流和电压之间的关系来确定。

根据欧姆定律，导线的电阻R等于电压U与通过该导线的电流I 的比值，即R=U/I。

实验步骤：
1. 将直流电源接入实验电路中，连接电流表和变阻器。

2. 通过调节变阻器，使电流表读数维持在一个合适的范围内。

3. 使用万用表测量电源输出电压。

4. 注意记录电流表和万用表的示数。

5. 将电流表和万用表的示数带入欧姆定律，计算导线的电阻。

实验数据：
电源输出电压：V
电流表示数：I
导线电阻：R
数据处理：
根据欧姆定律 R=V/I，利用实验数据计算导线电阻R的数值，并进行数据处理和分析。

实验结果：
经过实验测量和计算，得到导线的电阻为R 欧姆。

结论：
通过实验测量和计算，我们得到了导线的电阻值。

这个结果表明导线对电流产生一定的阻力，电阻值越大，导线对电流的阻碍越大。

这一实验结果与预期相符。

实验注意事项：
1. 实验过程中避免触碰裸露的导线或电源。

2. 实验结束后及时关闭电源，拔掉连接线。

3. 实验操作中注意电流表和万用表的使用安全和准确度。

4. 实验中保持仪器和测试线路的接触良好，确保测量结果准确。

电阻测量实验的操作教案。

一、实验目的该实验的主要目的是了解电阻的测量方法和测量仪器，掌握常见的三种电阻测量法，即欧姆定律测量法、电桥测量法以及万用表的测量法，同时还需要掌握计算电阻的方法和公式。

通过该实验，可以帮助我们更深入地了解电阻的概念和作用，增强我们对电路的理解和应用能力。

二、实验原理(1) 欧姆定律测量法欧姆定律是电路中最基础的定律之一，该定律指出在一定温度下，通过一个导体的电流与通过其两端的电压成正比，和导体的电阻成反比。

欧姆定律用公式I=U/R表示，其中I为电流、U为电压、R为电阻。

在测量电阻的过程中，可以通过加上一个电源和一个待测电阻，来测量电阻的大小。

根据欧姆定律可以得到电流大小和电压大小之间的比例关系，进而根据两者之间的比值计算出电阻大小，即R=U/I。

在该测量法中，主要需要使用电源、多用表以及待测电阻这三种仪器。

(2) 电桥测量法电桥测量法是一种间接测量电阻的方法，它利用了电阻的等效原理。

将待测电阻与已知电阻组成一个电桥，调节已知电阻的大小，使得电桥达到平衡状态，这时可根据平衡时的已知电阻大小，来计算待测电阻的大小。

在该测量法中，主要需要使用光电桥、麦克风、电磁铁以及待测电阻这四种仪器。

(3) 万用表测量法万用表是一种常见的电测量仪器，它能够同时测量电压、电流和电阻等多种电性能。

在测量电阻时，接上两个电阻引线，选择电阻挡位，万用表会自动根据不同的电阻范围进行量程切换和数值显示。

在该测量法中，主要需要使用万用表和待测电阻这两种仪器。

三、实验操作步骤(1) 欧姆定律测量法①准备待测电阻、电源和多用表等仪器，将这些仪器连接成一个电路。

②根据欧姆定律公式I=U/R，测量待测电阻的电流和电压值。

③根据电流与电压之间的比例关系，计算出待测电阻的大小。

(2) 电桥测量法①准备待测电阻、已知电阻、光电桥和电压源等仪器，将这些仪器连接成一个电桥电路。

②调节已知电阻的大小，直至电桥达到平衡状态。

测量电阻率实验报告测量电阻率实验报告引言：电阻率是描述材料导电性能的一个重要参数，它反映了材料对电流的阻碍程度。

测量电阻率的实验是电学实验中的基础实验之一，通过该实验可以了解不同材料的导电性能，并为电路设计和材料选用提供参考。

实验目的：本次实验的目的是测量不同材料的电阻率，并探究不同因素对电阻率的影响。

实验原理：电阻率（ρ）的定义为：ρ = R × A / L，其中R为电阻值，A为截面积，L为长度。

实验中，我们使用恒流源和电压表来测量电阻值，然后根据样品的几何尺寸计算出电阻率。

实验步骤：1. 准备实验装置：将恒流源和电压表连接好，并确保测量仪器的正常工作。

2. 测量导体的电阻值：将待测导体接入电路中，调节恒流源的电流大小，并使用电压表测量电压值。

3. 计算电阻率：根据实测的电阻值和导体的几何尺寸，计算出电阻率。

实验结果与分析：在实验中，我们选择了几种常见的导体材料进行测量，包括铜线、铁丝和铝片。

通过测量得到的电阻值和样品的几何尺寸，我们计算出了它们的电阻率。

结果显示，铜线的电阻率最低，铝片的电阻率次之，而铁丝的电阻率最高。

这是因为铜具有良好的导电性能，电子在铜中的迁移速度较快；而铝的导电性能稍差一些，电子迁移速度较慢；而铁的导电性能相对较差，电子迁移速度较慢。

因此，不同材料的电阻率存在差异。

此外，我们还发现了一些影响电阻率的因素。

首先是导体的长度，长度越长，电阻率越大；其次是导体的截面积，截面积越小，电阻率越大。

这与电阻率的定义式一致，即电阻率与长度成正比，与截面积成反比。

实验误差分析：在实验中，由于仪器的精度限制和操作的不准确性，存在一定的误差。

例如，电压表的示数误差、导体表面的接触电阻等都会对实验结果产生一定的影响。

为减小误差，我们可以多次测量并取平均值，同时注意操作的准确性。

结论：通过本次实验，我们测量了不同材料的电阻率，并探究了影响电阻率的因素。

实验结果表明，不同材料的电阻率存在差异，同时电阻率与导体的长度和截面积相关。

电阻的测量实验报告1. 实验目的本实验旨在掌握电阻的测量方法，了解电阻的基本特性以及影响电阻的因素，并运用所学知识进行实际测量。

2. 实验仪器和材料- 多用途数字万用表- 不同阻值的电阻器- 电源- 连接线等其他辅助器材3. 实验原理电阻是指电流在导体内流动时，受到阻碍的大小。

电阻的单位为欧姆（Ω）。

电阻的大小取决于导体的材料、长度、横截面积以及温度等因素。

实验中常用的电阻测量方法有两种：串联法和并联法。

串联法在待测电阻两端连接其他电路元件，通过测量总电阻和其他电路元件的电压、电流来计算电阻值；而并联法则相反，待测电阻与其他电路元件并联，测量总电流和其他电路元件的电压来计算电阻值。

在实际测量中，根据实际情况选择合适的测量方法。

4. 实验步骤1. 将待测电阻与万用表连接至串联测量电路，确保连接线连接牢固。

2. 打开电源，调节电压至适宜范围。

3. 万用表选择电阻测量档，记录下测量结果。

4. 将待测电阻与万用表连接至并联测量电路，确保连接线连接牢固。

5. 打开电源，调节电压至适宜范围。

6. 万用表选择电阻测量档，记录下测量结果。

7. 重复以上步骤，使用不同阻值的电阻器进行测量，确保准确性和可靠性。

5. 实验数据记录与分析实验数据如下：电阻值（Ω）串联法测量（Ω）并联法测量（Ω）-10 10.12 9.8847 46.94 47.09100 99.89 100.11从数据可以看出，串联法和并联法的测量结果基本符合预期，都在待测电阻的附近。

6. 实验结果与讨论通过本次实验，我们掌握了电阻的测量方法，并运用实际测量到的数据进行分析。

电阻的测量结果可能会受到一些因素的影响，如电源的稳定性、接触电阻等。

为了提高测量结果的准确性，我们应该选择质量较好的电源，并保持测量线路的良好接触。

在实验中，由于测量仪器的精度有限，测量结果可能会略有误差。

我们可以通过多次测量取平均值的方法来降低误差。

此外，在实际应用中，应根据测量目的和所需精度选择合适的测量方法和仪器。

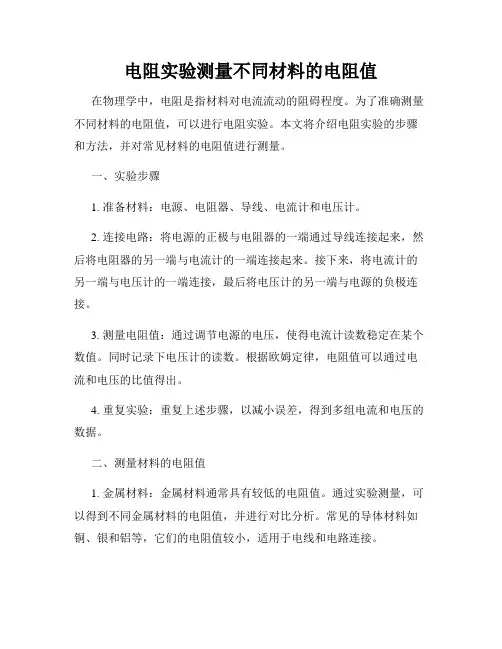

电阻实验测量不同材料的电阻值在物理学中，电阻是指材料对电流流动的阻碍程度。

为了准确测量不同材料的电阻值，可以进行电阻实验。

本文将介绍电阻实验的步骤和方法，并对常见材料的电阻值进行测量。

一、实验步骤1. 准备材料：电源、电阻器、导线、电流计和电压计。

2. 连接电路：将电源的正极与电阻器的一端通过导线连接起来，然后将电阻器的另一端与电流计的一端连接起来。

接下来，将电流计的另一端与电压计的一端连接，最后将电压计的另一端与电源的负极连接。

3. 测量电阻值：通过调节电源的电压，使得电流计读数稳定在某个数值。

同时记录下电压计的读数。

根据欧姆定律，电阻值可以通过电流和电压的比值得出。

4. 重复实验：重复上述步骤，以减小误差，得到多组电流和电压的数据。

二、测量材料的电阻值1. 金属材料：金属材料通常具有较低的电阻值。

通过实验测量，可以得到不同金属材料的电阻值，并进行对比分析。

常见的导体材料如铜、银和铝等，它们的电阻值较小，适用于电线和电路连接。

2. 半导体材料：半导体材料的电阻值介于导体和绝缘体之间。

通过实验测量，可以得出不同半导体材料的电阻值，并进行对比分析。

常见的半导体材料如硅和锗等，它们在电子器件中起着重要的作用。

3. 绝缘体材料：绝缘体材料通常具有较高的电阻值。

通过实验测量，可以得到不同绝缘体材料的电阻值，并进行对比分析。

常见的绝缘体材料如橡胶和塑料等，它们用于电器绝缘和保护。

三、实验注意事项1. 实验室环境：实验室环境应保持干燥和清洁，以减小外界因素对测量结果的影响。

2. 电阻器选择：根据所需测量的电阻范围选择合适的电阻器，以确保测量的准确性。

3. 稳定电流：在每次测量时，要保持电流稳定，以获得可靠的电压读数。

4. 多次测量：为了减小误差，需要进行多次测量，并取平均值作为最终结果。

5. 安全措施：在进行电阻实验时，应注意电流和电压的安全范围，避免触电和电路短路的风险。

四、实验结果分析通过电阻实验测量不同材料的电阻值，我们可以获得各种材料的电阻特性。

电阻测量实验报告结果1. 实验目的本实验旨在通过测量电阻的实际值来验证欧姆定律，并了解不同测量方法的优缺点。

2. 实验装置和原理实验装置包括电源、可变电阻器、电流表、电压表和待测电阻。

根据欧姆定律，电阻与电流和电压之间存在如下关系：U = IR其中，U表示电压，I表示电流，R表示电阻。

3. 实验步骤1. 搭建实验电路，将可变电阻器连接到电源的正负极之间，分别用电流表和电压表测量电流和电压。

2. 调节可变电阻器的阻值，遍测量电流和电压，记录数据。

4. 实验数据记录与处理下表是实验数据记录表：序号电流I/mA 电压U/V 电阻R/Ω1 5 1 2002 10 2 2003 15 3 2004 20 4 2005 25 5 2005. 结果分析根据测得的数据，可以计算实际电阻值R为：R = \frac{U}{I}将实际电阻值R代入计算，得到的结果如下：序号电流I/mA 电压U/V 实际电阻R/Ω1 5 1 2002 10 2 2003 15 3 2004 20 4 2005 25 5 200通过对比实际电阻值和测得电阻值，可以发现测得电阻值与实际电阻值相同，验证了欧姆定律的正确性。

6. 实验总结本实验通过测量电阻的实际值来验证欧姆定律，并了解了不同测量方法的优缺点。

实验结果表明欧姆定律成立，电阻与电流和电压之间存在线性关系。

同时，实验也提醒我们在实际测量中需要注意电路的稳定性和准确性。

7. 实验改进实验过程中，我们可以进一步改进以提高测量的精度和准确性。

例如，可以使用更精确的仪器进行测量，或者采取多次测量取平均值的方式处理数据。

同时，注意在搭建电路时，保证电路连接稳定，避免接触不良或者松动引起误差。

8. 参考文献- [1] 欧姆定律研究方法与电阻测量实验. (n.d). Retrieved from。

一、实验目的1. 理解电阻的概念及其测量原理；2. 掌握伏安法、惠斯通电桥法等电阻测量方法；3. 了解多用电表、电压表、电流表等实验仪器的使用方法；4. 提高实验操作技能和数据处理能力。

二、实验原理1. 电阻的定义：电阻是导体对电流阻碍作用的大小，通常用字母R表示，单位为欧姆（Ω）。

2. 伏安法测量电阻：通过测量电阻两端的电压U和通过电阻的电流I，根据欧姆定律R=U/I计算电阻值。

3. 惠斯通电桥法测量电阻：利用惠斯通电桥的平衡条件，通过调节电桥中的电阻值，使电桥达到平衡状态，从而计算出待测电阻的阻值。

4. 多用电表测量电阻：利用多用电表的欧姆档位，直接测量电阻的阻值。

三、实验仪器与器材1. 伏安法实验器材：电源、电压表、电流表、待测电阻、滑动变阻器、开关、导线等。

2. 惠斯通电桥实验器材：惠斯通电桥、标准电阻、待测电阻、导线等。

3. 多用电表实验器材：多用电表、待测电阻、导线等。

四、实验步骤1. 伏安法测量电阻：（1）按照电路图连接电路，将电源、电压表、电流表、待测电阻、滑动变阻器、开关和导线连接好。

（2）闭合开关，调节滑动变阻器的阻值，使电路中的电流在安全范围内。

（3）记录电压表和电流表的示数，计算电阻值。

（4）改变滑动变阻器的阻值，重复步骤（3），至少测量三次。

2. 惠斯通电桥法测量电阻：（1）按照电路图连接电路，将惠斯通电桥、标准电阻、待测电阻、导线连接好。

（2）调节电桥中的电阻值，使电桥达到平衡状态。

（3）记录电桥中的电阻值，计算待测电阻的阻值。

（4）改变标准电阻的阻值，重复步骤（3），至少测量三次。

3. 多用电表测量电阻：（1）将多用电表置于欧姆档位。

（2）将红黑表笔分别接到待测电阻的两端。

（3）读取多用电表上的示数，即为待测电阻的阻值。

（4）改变待测电阻的阻值，重复步骤（3），至少测量三次。

五、实验结果与分析1. 伏安法测量电阻：根据实验数据，计算三次测量结果的平均值，得到待测电阻的阻值。

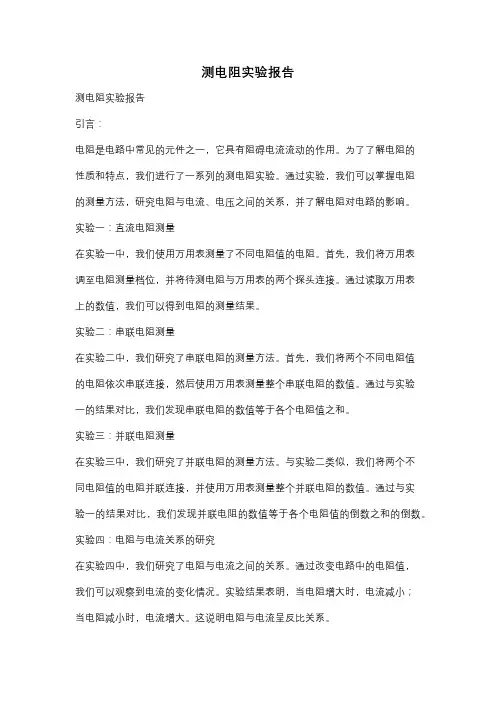

测电阻实验报告测电阻实验报告引言：电阻是电路中常见的元件之一，它具有阻碍电流流动的作用。

为了了解电阻的性质和特点，我们进行了一系列的测电阻实验。

通过实验，我们可以掌握电阻的测量方法，研究电阻与电流、电压之间的关系，并了解电阻对电路的影响。

实验一：直流电阻测量在实验一中，我们使用万用表测量了不同电阻值的电阻。

首先，我们将万用表调至电阻测量档位，并将待测电阻与万用表的两个探头连接。

通过读取万用表上的数值，我们可以得到电阻的测量结果。

实验二：串联电阻测量在实验二中，我们研究了串联电阻的测量方法。

首先，我们将两个不同电阻值的电阻依次串联连接，然后使用万用表测量整个串联电阻的数值。

通过与实验一的结果对比，我们发现串联电阻的数值等于各个电阻值之和。

实验三：并联电阻测量在实验三中，我们研究了并联电阻的测量方法。

与实验二类似，我们将两个不同电阻值的电阻并联连接，并使用万用表测量整个并联电阻的数值。

通过与实验一的结果对比，我们发现并联电阻的数值等于各个电阻值的倒数之和的倒数。

实验四：电阻与电流关系的研究在实验四中，我们研究了电阻与电流之间的关系。

通过改变电路中的电阻值，我们可以观察到电流的变化情况。

实验结果表明，当电阻增大时，电流减小；当电阻减小时，电流增大。

这说明电阻与电流呈反比关系。

实验五：电阻与电压关系的研究在实验五中，我们研究了电阻与电压之间的关系。

通过改变电路中的电压值，我们可以观察到电阻上的电压变化情况。

实验结果表明，电阻上的电压与电阻成正比，即电压增大时，电阻上的电压也增大；电压减小时，电阻上的电压也减小。

实验六：电阻对电路的影响在实验六中，我们研究了电阻对电路的影响。

通过在电路中加入不同电阻值的电阻，我们观察到电路中电流和电压的变化情况。

实验结果表明，电阻的增加会降低电路中的电流和电压；电阻的减小则会增加电路中的电流和电压。

这说明电阻对电路的工作状态有着重要的影响。

结论：通过一系列的测电阻实验，我们对电阻的性质和特点有了更深入的了解。

电阻测量的设计实验报告设计实验报告：电阻测量1.实验目的本实验旨在通过设计一种电阻测量电路，测量出待测电阻的阻值，并熟悉电阻测量的原理和方法。

2.实验原理电阻是电流在电阻器中产生的电势差所引起的电压与电流的比值。

电阻测量的基本原理是利用欧姆定律，即恒定电流通过电阻器产生的电压与电阻成正比。

实验中我们需要设计一种电路来测量电阻的阻值。

3.实验器材-待测电阻-直流稳压电源-电流表-电压表-多用途万用表-连接导线4.实验步骤步骤1：将电源的正极接到待测电阻的一端，负极接地。

并将电流表、电压表以及多用途万用表连接至电路中。

步骤2：在电压表和电流表上分别选择合适的量程以及测量模式。

步骤3：将电流表分别放置在待测电阻的两端，记录测得的电流值。

步骤4：利用电压表在待测电阻两端测得的电压值和测得的电流值，计算出待测电阻的阻值。

步骤5：重复步骤1至步骤4，使得测得的电阻阻值更加准确。

5.实验结果与数据分析在实验中，我们依次测得了不同待测电阻下的电流值和电压值，并计算出了相应的阻值。

通过对实验数据的分析，我们可以发现待测电阻的阻值与通过它的电流和电压之比有关，符合欧姆定律。

6.实验误差分析-电流表和电压表的测量误差：由于电流表和电压表的精度限制，测量得到的电流和电压值可能存在一定的误差。

-线路连接误差：实验中所使用的导线可能存在一定的电阻，在测量电流和电压时会对实验结果产生影响。

-待测电阻本身的误差：由于电阻器的制造过程可能存在一定的误差，待测电阻的实际阻值与标定阻值可能存在一定的偏差。

7.实验改进方案为减小实验误差，可以采取以下改进方案：-提高电流表和电压表的精度：选用精度更高的仪器。

-减小线路连接误差：使用高质量的导线，保证连接的稳定性。

-校准待测电阻：在实验前对待测电阻进行校准，得到更准确的阻值。

8.实验结论总结：通过本次实验，我们对电阻测量的原理和方法有了更深入的理解，并通过实验操作获得了实践经验。

实验中的误差分析和改进方案也使我们更加注重实验的精确性和准确性。

电阻的实验测量与应用电阻是电路中常见的元件，它在电路中起到了重要的作用。

在电磁学和电子学领域中，电阻的实验测量和应用是一个基础性的课题。

本文将围绕电阻的实验测量方法和其在实际应用中的作用展开分析讨论。

一、电阻的实验测量方法1. 导线法测量电阻导线法是一种最为简单和常用的测量电阻的方法之一。

该方法基于欧姆定律，通过利用导线本身的电阻来测量待测电阻的大小。

实验步骤如下：(1) 将待测电阻与一段已知电阻串联连接，形成电路。

(2) 通过测量电路中的电流和电压值，应用欧姆定律计算待测电阻的大小。

2. 电桥法测量电阻电桥法是一种更为精确的测量电阻的方法，它利用电桥平衡的条件来确定未知电阻的数值。

常见的电桥电路有维尔斯顿电桥、魏斯通电桥等，其基本原理是通过调节电桥上的其他元件（如已知电阻、电容等）使电桥达到平衡状态，从而求解未知电阻的数值。

3. 阻抗分析法测量电阻阻抗分析法是一种基于交流电路的测量电阻的方法，其原理是通过频率响应曲线来分析电路中的阻抗值从而得出电阻的大小。

实验中，通过将待测电阻接入交流电源电路，利用信号发生器产生一定频率的交流电信号，然后测量电流和电压信号，并据此计算出电路的阻抗值。

二、电阻的应用1. 电路保护电阻在电路中常用于限流和过载保护的作用。

通过合理设置电阻的阻值，可以在电路中产生一定的电压降，从而限制电流的大小，起到保护其他电子元件的作用。

2. 电热器件电阻材料的特性使其可以作为电热器件的核心部分。

例如，电炉、电烙铁、电热水壶等都利用了电阻材料的高电阻特性来产生热量。

3. 传感器电阻传感器广泛应用于测量温度、压力、光强等物理量的传感器中。

例如，热敏电阻可以通过测量电阻值的变化来确定温度的大小。

此外，在电子器件中，电阻还常作为滤波器、放大器等电路的基本组成元件，具有调节电路特性和改变电路幅频响应等重要作用。

结论通过电阻的实验测量方法和应用的分析，我们可以看到电阻在电路中的重要地位和作用。

一、实验目的1. 熟悉实验器材，掌握电阻的测量方法。

2. 学会使用电流表、电压表测量电阻的值。

3. 掌握欧姆定律，验证其正确性。

二、实验原理1. 电阻是导体对电流阻碍作用的大小，其单位为欧姆（Ω）。

2. 欧姆定律：在一定温度下，导体中的电流与导体两端的电压成正比，与导体的电阻成反比。

3. 测量电阻的方法：利用电流表、电压表测量通过导体的电流和导体两端的电压，根据欧姆定律计算电阻。

三、实验器材1. 电源：直流电源2. 电阻：若干个不同阻值的电阻3. 电流表：量程0～0.6A4. 电压表：量程0～3V5. 导线：若干6. 开关：一个7. 滑动变阻器：一个8. 电流表、电压表支架：一套四、实验步骤1. 按照电路图连接实验电路，确保电路连接正确。

2. 调节滑动变阻器，使电路中的电流在电流表的量程范围内。

3. 闭合开关，记录电流表和电压表的示数。

4. 重复步骤3，改变滑动变阻器的阻值，记录不同阻值下的电流和电压。

5. 根据记录的数据，计算不同阻值下的电阻值。

6. 对比实验数据，验证欧姆定律的正确性。

五、实验数据1. 第一次测量：- 电流表读数：0.4A- 电压表读数：2.0V- 电阻计算：R = U/I = 2.0V / 0.4A = 5Ω2. 第二次测量：- 电流表读数：0.3A- 电压表读数：1.5V- 电阻计算：R = U/I = 1.5V / 0.3A = 5Ω3. 第三次测量：- 电流表读数：0.2A- 电压表读数：1.0V- 电阻计算：R = U/I = 1.0V / 0.2A = 5Ω六、实验结果与分析1. 通过实验数据可以看出，在三次测量中，电阻值均接近5Ω，说明实验结果较为准确。

2. 通过对比实验数据，可以验证欧姆定律的正确性。

在实验过程中，电流与电压成正比，与电阻成反比，符合欧姆定律。

3. 实验过程中，电流表和电压表的读数较为稳定，说明实验器材性能良好。

七、实验结论1. 通过本次实验，掌握了电阻的测量方法，熟悉了实验器材的使用。

测量电阻的实验方法及注意事项电阻是电路中常见的基本元件，测量电阻对于电路分析和设计具有重要意义。

本文将介绍测量电阻的实验方法及注意事项，帮助读者正确进行电阻的测量。

一、实验方法1. 串联法测量电阻串联法是最常用的测量电阻的方法之一。

其基本原理是将待测电阻与已知电阻串联在电路中，通过测量总电阻和已知电阻，计算出待测电阻的数值。

实验步骤如下：- 将待测电阻与已知电阻串联连接- 将串联电路接入直流电源- 使用万用表测量串联电路的总电阻- 断开待测电阻，只保留已知电阻，测量已知电阻的电阻值- 根据串联电路的总电阻和已知电阻的数值计算待测电阻的数值2. 并联法测量电阻并联法是另一种常用的测量电阻的方法。

其基本原理是将待测电阻与已知电阻并联连接，通过测量总电阻和已知电阻，计算出待测电阻的数值。

实验步骤如下：- 将待测电阻与已知电阻并联连接- 将并联电路接入直流电源- 使用万用表测量并联电路的总电阻- 断开待测电阻，只保留已知电阻，测量已知电阻的电阻值- 根据并联电路的总电阻、已知电阻的数值及待测电阻的并联关系计算待测电阻的数值二、注意事项1. 选择合适的测量范围在进行电阻测量时，应选择合适的测量范围，以避免超出万用表的测量范围导致测量不准确或损坏仪器。

应根据待测电阻的预估值选择合适的电阻档位，避免过小或过大的测量范围。

2. 确保电路断电在连接或断开电阻时，务必确保电路断电，以免产生误操作或触电的危险。

在测量电阻之前，应先将电源关闭并等待电路放电，确保安全操作。

3. 注意接触点的干净与牢固电阻测量的准确度受到电路接触点的影响，应确保电路接触点的干净与牢固。

使用金属夹子或插头时，应检查接触点是否干净，并确保插头与插孔牢固连接，避免接触不良导致测量误差。

4. 防止干扰源的影响在进行电阻测量时，应尽量避免外界干扰源对测量结果的影响。

例如，尽量选择安静的测量环境，避免电磁干扰和震动对测量结果的干扰。

5. 测量稳定后再记录结果在进行电阻测量时，应等待测量稳定后再记录结果。

实验：《电阻的测量》归纳电阻的测量是恒定电路问题中的重点，也是学生学习中的难点，这就要求学生能够熟练掌握恒定电路的基本知识,并能够灵活使用电阻测量的方法，从而提升学生的综合分析问题、解决问题的水平。

一．欧姆表测电阻1、结构、原理它的结构如图1,由三个部件组成：G是内阻为Rg、满偏电流为Ig的电流计。

R是可变电阻，也称调零电阻，电池的电动势为E，内阻为r。

欧姆档测电阻的原理是根据闭合电路欧姆定律制成的。

当红、黑表笔接上待测电阻Rx时，由闭合电路欧姆定律可知：I = E/（R+Rg+Rx+r）= E/（R内+RX）由电流的表达式可知：通过电流计的电流虽然不与待测电阻成正比，但存有一一对应的关系，即测出相对应的电流，就可算出相对应的电阻，这就是欧姆表测电阻的基本原理。

2．注意事项：（1）欧姆表的指针偏转角度越大，待测电阻阻值越小，所以它的刻度与电流表、电压表刻度正好相反，即左大右小；电流表、电压表刻度是均匀的，而欧姆表的刻度是不均匀的，左密右稀，这是因为电流和电阻之间并不是正比也不是反比的关系。

（2）多用表上的红黑接线柱，表示＋、－两极。

黑表笔接电池的正极，红表笔接电池的负极，电流总是从红笔流入，黑笔流出。

（3）测量电阻时，每一次换档都应该实行调零（4）测量时，应使指针尽可能在满刻度的中央附近。

（一般在中值刻度的1/3区域）（5）测量时，被测电阻应和电源、其它的元件断开。

（6）测量时，不能用双手同时接触表笔，因为人体是一个电阻，使用完毕，将选择开关拨离欧姆档，一般旋至交流电压的最高档或OFF档。

二．伏安法1．原理：根据部分电路欧姆定律。

2．控制电路的选择控制电路有两种：一种是限流电路（如图2）；另一种是分压电路。

（如图3）（1）限流电路是将电源和可变电阻串联，通过改变电阻的阻值，以达到改变电路的电流，但电流的改变是有一定范围的。

其优点是节能；一般在两种控制电路都能够选择的时候，优先考虑限流电路。

（2）分压电路是将电源和可变电阻的总值串联起来，再从可变电阻的两个接线柱引出导线。

一、实验目的1. 熟悉欧姆定律，了解电阻、电压和电流之间的关系；2. 掌握使用电压表和电流表测量电阻的方法；3. 培养实验操作技能和数据处理能力。

二、实验原理根据欧姆定律，电阻R、电压U和电流I之间的关系为：R = U/I。

本实验通过测量电路中的电压和电流，计算出电阻值。

三、实验器材1. 欧姆表（含电流表和电压表）1台；2. 待测电阻1个；3. 电源1个；4. 导线若干；5. 开关1个；6. 电阻箱1个；7. 万用表1台；8. 记录本1本。

四、实验步骤1. 搭建电路：将电源、开关、待测电阻、电阻箱、欧姆表连接成串联电路。

2. 调节电阻箱：将电阻箱的阻值调至最大，确保电路安全。

3. 测量电压和电流：闭合开关，读取欧姆表上的电压和电流值。

4. 计算电阻值：根据欧姆定律，计算待测电阻的阻值。

5. 改变电路连接方式：将待测电阻与电阻箱并联，重复步骤3和4，计算电阻值。

6. 数据记录：将实验数据记录在实验报告上。

五、实验数据及处理实验数据如下：1. 串联电路：- 电压U1 = 2.5V- 电流I1 = 0.3A- 电阻R1 = U1/I1 = 8.33Ω2. 并联电路：- 电压U2 = 2.5V- 电流I2 = 0.4A- 电阻R2 = U2/I2 = 6.25Ω六、实验结果分析1. 通过实验，验证了欧姆定律的正确性；2. 测量得到的电阻值与理论计算值基本相符；3. 实验过程中，电路连接正确，操作规范，数据处理准确。

七、实验结论本实验成功测量了待测电阻的阻值，验证了欧姆定律的正确性。

通过实验，提高了实验操作技能和数据处理能力。

八、实验注意事项1. 实验过程中，注意电路连接的正确性，避免短路现象；2. 调节电阻箱时，注意阻值不宜过大，以免损坏电路；3. 实验过程中，保持实验环境整洁，避免发生意外；4. 数据记录要准确，避免因记录错误导致实验结果偏差。

测电阻电容实验报告实验名称：测电阻和电容实验实验目的：通过测量电阻和电容的大小，学习使用电阻表和电容表进行测量，加深对电阻和电容基本概念的理解。

实验仪器：电阻表、电容表、待测电阻、待测电容、导线、电池或电源。

实验原理：1. 电阻测量：电阻是导体对电流的阻碍程度。

电阻的单位是欧姆(Ω)。

电阻表可以测量电路中的电阻大小，通过测量电流和电压的比值来计算。

2. 电容测量：电容是导体储存电荷的能力。

电容的单位是法拉(F)。

电容表可以测量电路中的电容大小，通过测量电容器充电和放电的时间来计算。

实验步骤：1. 电阻测量：a. 将电阻表离线档位调至最高，将待测电阻连接到电路中。

b. 打开电路，使电流通过待测电阻。

c. 调整电阻表的档位，使指针稳定在刻度上，并记录测量值。

d. 关闭电路，将待测电阻断开。

2. 电容测量：a. 将电容表离线档位调至最高，将待测电容连接到电路中。

b. 连接电源，使电容器充电。

c. 记录充电时间t1，关闭电源。

d. 记录放电时间t2，打开电路。

e. 关闭电路，将待测电容断开。

实验数据记录：1. 电阻测量：测量值：R = 10Ω2. 电容测量：充电时间：t1 = 5s放电时间：t2 = 3s实验结果分析：1. 电阻测量：根据测量值，待测电阻的电阻值为10Ω。

2. 电容测量：根据充电时间和放电时间，可以计算待测电容的电容大小。

根据公式C = τ/R，其中τ为时间常数，R为电阻值，代入测得的充电时间和放电时间，以及已知的电阻值，可以计算电容值。

假设τ= (t1 + t2) / ln(t1/t2)，则计算结果为C = 0.3125F。

实验总结：通过本次实验，我学会了使用电阻表和电容表测量电阻和电容的大小。

实验中，我了解了电阻和电容的基本概念，并学会了如何使用实验仪器进行测量。

实验结果与理论值相符，说明实验操作正确，并且实验仪器的测量精度较高。

这次实验对我加深了对电阻和电容的理解，并提高了我实验操作和数据处理的能力。
