零序电流互感器的安装步骤及安装注意事项零序电流互感器是用来检测零序电流的，它的构造与普通穿心式电流互感器相仿，只是它的一次绕组是被保护系统的三个相的导线（三相的导线一起穿过互感器环形铁心），二次绕组反应一次系统的零序电流。
在中性点不直接接地系统中，零序电流互感器与接地继电器等构成单相接地保护装置。
系统正常运行时，通过零序电流互感器一次侧三相电流的矢量和为零，当发生单相接地故障时，铁心中出现零序磁通，该磁通在二次绕组感应出电动势，二次电流流过接地继电器使之动作。
零序电流互感器在电力系统产生零序接地电流时与继电器保护装置或信号装置配合使用。
使装置元件动作实现保护或监控功能。
零序电流互感器的安装步骤、安装注意事项、怎么选择？选择注意事项！一起来看看吧！零序电流互感器的安装步骤1、整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。
2、开口式互感器不受电缆敷设与否的限制，具体方法如下:(1)拆下互感器"K1ˊ"、"K2ˊ"的联接压片(圆形互感器无此项要求)。
(2)将互感器顶部两个内六角螺栓松开拆下(圆形互感器是将两侧的紧固螺丝松开拆下)，互感器便分为两部分。
(3)把互感器套在电缆上，将接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分后拧上内六角螺栓(两侧的紧固螺丝)，互感器两部分要对齐以免影响性能。
(4)将联接片固定在"K1ˊ"、"K2ˊ"上(圆形互感器无此项要求)。
(5)内孔>120mm的互感器如水平安装时，请加非导磁支架。
零序电流互感器安装注意事项1、安装存在的问题（1）零序电流互感器'>电流互感器应装在开关柜底板上面，应有可靠的支架固定。
但有些厂家或施工单位将零序电流互感器'>电流互感器安装在开关柜底板下面的支架上，更有甚者将零序电流互感器'>电流互感器捆绑在电缆上，这违背了开关柜全封闭原则，既不安全，也不防尘，更不防小动物，留下很多隐患。
零序电流互感器的安装步骤及安装注意事项零序电流互感器是用来检测零序电流的，它的构造与普通穿心式电流互感器相仿，只是它的一次绕组是被保护系统的三个相的导线（三相的导线一起穿过互感器环形铁心），二次绕组反应一次系统的零序电流。
在中性点不直接接地系统中，零序电流互感器与接地继电器等构成单相接地保护装置。
系统正常运行时，通过零序电流互感器一次侧三相电流的矢量和为零，当发生单相接地故障时，铁心中出现零序磁通，该磁通在二次绕组感应出电动势，二次电流流过接地继电器使之动作。
零序电流互感器在电力系统产生零序接地电流时与继电器保护装置或信号装置配合使用。
使装置元件动作实现保护或监控功能。
零序电流互感器的安装步骤、安装注意事项、怎么选择？选择注意事项！一起来看看吧！零序电流互感器的安装步骤1、整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。
2、开口式互感器不受电缆敷设与否的限制，具体方法如下：(1)拆下互感器〃K1 ' 〃、〃K2 '〃的联接压片(圆形互感器无此项要求)。
(2)将互感器顶部两个内六角螺栓松开拆下(圆形互感器是将两侧的紧固螺丝松开拆下)，互感器便分为两部分。
(3)把互感器套在电缆上，将接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分后拧上内六角螺栓(两侧的紧固螺丝)，互感器两部分要对齐以免影响性能。
(4)将联接片固定在〃K1 ' 〃、〃K2 '〃上(圆形互感器无此项要求)。
(5)内孔>120mm的互感器如水平安装时，请加非导磁支架。
零序电流互感器安装注意事项1、安装存在的问题(1 )零序电流互感器’> 电流互感器应装在开关柜底板上面，应有可靠的支架固定。
但有些厂家或施工单位将零序电流互感器’> 电流互感器安装在开关柜底板下面的支架上，更有甚者将零序电流互感器’> 电流互感器捆绑在电缆上，这违背了开关柜全封闭原则，既不安全，也不防尘，更不防小动物，留下很多隐患。
TY-LJ系列零序电流互感器保定市泰源电气有限公司目录一、概述 (3)二、型号含义 (3)三、使用条件 (3)四、产品类别及主要数据 (4)五、安装 (4)六、定制 (4)七、定货时请说明 (4)八、外形及安装尺寸 (7)九、主要技术参数 (7)十、现场电缆与互感器规格选择参数 (11)零序电流互感器使用说明一、概述保定市泰源电气有限公司是河北省高新技术企业，有多年零序电流互感器的生产经验，质量优于国标GB1208-1997《电流互感器》，并通过了电力工业部电气设备质量检测中心型式试验（武高所）。
我公司生产TY-LJ 系列，孔径φ80mm ～φ240mm 的零序电流互感器（电缆型），有各种容量、变化、准确限值系数的高精度零序电流互感器及与小电流接地选线装置、继电器等配套的高灵敏度零序电流互感器。
产品分整体式和组合式两类。
互感器采用工程塑料外壳，树脂浇注成全密封，外形美观、安装方便、节省安装空间，规格品种多，可适应各种保护装置的需要，和电力系统各种运行方式（中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地）的需要。
二、型号含义TY-L J XX X A.B.JTY-L J K XXX A.B.J三、使用条件1、环境温度： -10℃～60℃日平均气温不超过+40℃2、海拔高度≤1000m (高原使用时特殊定货)3、相对湿度≤85％4、周围介质无导电尘埃与导电金属或使绝缘损坏的腐蚀性气体、霉菌等。
泰源公司标记 电流互感器接地保护 类别内孔直径（mm ）组合式（开口式）四、产品类别及主要数据1、电压0.38～66KV2、电网频率50Hz3、同名端，一次由互感器正面“L1”侧穿入，二次为“K1”4、型号及数据、外形尺寸见图表。
五、安装1、整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。
2、开口式互感器安装可随时进行，具体安装方法如下：（1）、拆下互感器“K1'”、“K2'”的联接压片。
零序电流互感器在电力系统产生零序接地电流时与继电保护装置或信号配合使用，使装置元件动作，实现保护或监控。
HS-LJK、HS-LXK系列零序电流互感器是电缆型，采用ABS工程塑料外壳、树脂浇注成全密封；使用绝缘油制冷切割工艺，有效避免了互感器在长期使用过程中的锈蚀。
绝缘性能好，外形美观。
具有灵敏度高、线性度好、运行可靠、安装方便等特点。
其性能优于一般的零序电流互感器，使用范围广泛，不仅适用于电磁型继电保护，还能适用于电子和微机保护装置。
用户可根据系统的运行方式，中性点有效接地或中性点非有效接地的不同，选用相适应的零序电流互感器。
一、零序电流互感器的特性及分类（1）零序电流互感器的特性零序电流互感器是用来检测零序电流的，它的构造与普通穿心式电流互感器相仿，只是它的一次绕组是被保护系统的三个相的导线（三相的导线一起穿过互感器环形铁心），二次绕组反应一次系统的零序电流。
在中性点不直接接地系统中，零序电流互感器与接地继电器等构成单相接地保护装置。
系统正常运行时，通过零序电流互感器一次侧三相电流的矢量和为零，当发生单相接地故障时，铁心中出现零序磁通，该磁通在二次绕组感应出电动势，二次电流流过接地继电器使之动作。
零序电流互感器在电力系统产生零序接地电流时与继电器保护装置或信号装置配合使用。
使装置元件动作实现保护或监控功能。
（2）零序电流互感器的分类按安装方式分：整体式和开合式。
按结构形式分：母线式和电缆式。
按配合保护分：小电流接地选线装置用、继电器用、微机保护用。
二、零序电流互感器的选型（1）安装方式从检修和安装方面考虑，尽量选用开合式的零序电流互感器。
（2）产品结构方面根据实际用途相应选用。
一般大部分使用的都是电缆式，极少数场合使用分母线式，例如发电机出口的零序保护。
（3）配合保护方面根据配合使用的保护装置相应选用。
根据保护装置的不同，分为以下几种：1）与小电流接地选线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器要有一定的输出，来满足装置启动，进行接地选线或进行相应的线路跳闸。
互感器的种类:油浸式电流互感器110kV及以上35-60kV27.5kV及以下浇注式电流互感器27.5kV及以上15-20kV10kV及以下发电机组用电流互感器发电机组用电流互感器发电机母线用电流互感器发电机母线用电流互感器GIS组合电器用电流互感器GIS组合电器用电流互感器干式电流互感器干式电流互感器油浸式电压互感器110kV及以上35-60kV27.5kV及以下浇注式电压互感器27.5kV及以上15-20kV10kV及以下组合式互感器组合式互感器零序电流互感器零序电流互感器电容式电压互感器电容式电压互感器SF6气体电流互感器SF6气体电流互感器互感器型号字母含义:LCZ-35QL 电流互感器Current transformerC 手车式Handcart typeZ 浇注式Casting type35 额定电压（kV）Highest voltage for equipment(kV)Q 结构代号Structure codeLDZB6-10QL 电流互感器Current transformerD 单匝式Z 浇注式Casting typeB 带保护级Wity protective class6 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV)Q 结构代号Structure codeLDJ2-10L 电流互感器Current transformerD 带触头盒J 加强型Reinforced type6 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV)LFSQ-10QL 电流互感器Current transformerF 封闭式Hermetical typeS 手车式Handcart type10 额定电压（kV）Highest voltage for equipment(kV) Q 结构代号Structure codeLMZJ1-0.5L：电流互感器；M：母线式；Z：树脂浇注；J：加大容量；1：设计序号；0.5：额定电压500VLMZB7-10GYW1L 电流互感器Current transformerM 母线式Busbar typeZ 浇注式Casting typeB 带保护级Wity protective class7 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV) GYW1 高原污秽Plateau DirtyLXK-φ120LX——电缆型K——开合式120——内径LZZJ-10L 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting typeJ 加强型Reinforced type10 额定电压（kV）Highest voltage for equipment(kV)LZZBJ9-10L 电流互感器Z 支柱式Z 浇注式B 带保护级J 加强型9 设计序号10 额定电压（kV）二、电压互感器型号J 电压互感器Voltage transformerD 单相Single phaseZ 浇注式Casting typeX 带剩余电压绕组With residual voltage winding 3,6,10 电压等级（kV）Voltage class(kV)JDZ(X)10-3,6,10J 电压互感器Voltage transformerD 单相Single phaseZ 浇注式Casting typeX 带剩余电压绕组With residual voltage winding 10 设计序号Design Number3,6,10 电压等级（kV）Voltage class(kV)JDZF7-10GYW1J 电压互感器Voltage transformerD 单相Single phaseZ 浇注式Casting typeF 带剩余电压绕组With residual voltage winding7 设计序号Design Number10 电压等级（kV）Voltage class(kV)GYW1 高原污秽Plateau DirtyJSZV-6RJ 电压互感器S 三相Z 绕注式V V形接法6 额定电压kVR 带熔断器JDZXF14-6J 电压互感器D 单相Z 绕注式X 带剩余电压绕组F 带三个二次绕组14 设计序号6 额定电压kVJSJV-10QJ 电压互感器S 三相Q 全工况JSZW-10J 电压互感器S 三相Z 浇注式W 五注铁心10 电压电压（kV）LXK-φ120 LX——电缆型K——开合式120——内径LZZBJ9-10L 电流互感器Z 支柱式Z 浇注式B 带保护级J 加强型9 设计序号10 额定电压（kV）JSZV-6RJ电压互感器S三相Z绕注式V V形接法6 额定电压KVR 带熔断器JDZXF14-6J电压互感器D单相Z绕注式X带剩余电压绕组F带三个二次绕组14设计序号6 额定电压KVJSJV-10QJ 电压互感器S 三相Q 全工况JSZW-10J 电压互感器S 三相Z 浇注式W 五注铁心10 电压电压（kV）JDG-0.5 380/100VJ 电压互感器D 单相G 干式JDZXF14-6J 电压互感器D 单相Z 绕注式X 带剩余电压绕组F 带三个二次绕组14 设计序号6 额定电压kV数字标示:JDZX10-10C 10/√3/0.1/ √3/0.1/3KV半绝缘电压互感器。

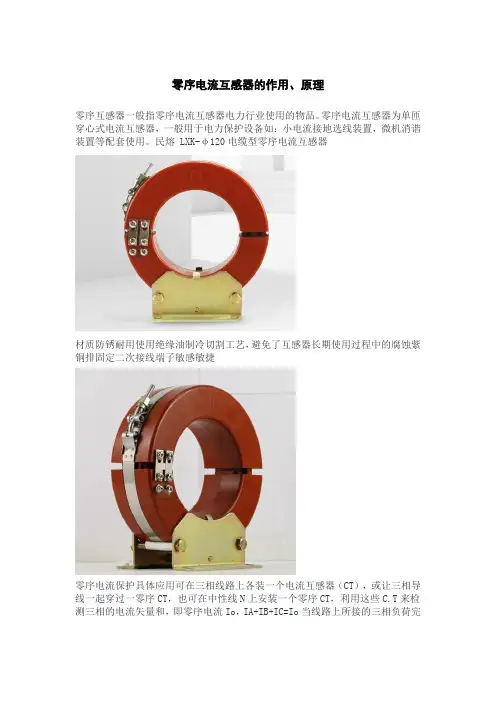

零序电流互感器的作用、原理零序互感器一般指零序电流互感器电力行业使用的物品。
零序电流互感器为单匝穿心式电流互感器，一般用于电力保护设备如：小电流接地选线装置，微机消谐装置等配套使用。
民熔 LXK-φ120电缆型零序电流互感器材质防锈耐用使用绝缘油制冷切割工艺，避免了互感器长期使用过程中的腐蚀紫铜排固定二次接线端子敏感敏捷零序电流保护具体应用可在三相线路上各装一个电流互感器（CT），或让三相导线一起穿过一零序CT，也可在中性线N上安装一个零序CT，利用这些C.T来检测三相的电流矢量和，即零序电流Io，IA+IB+IC=Io当线路上所接的三相负荷完全平衡时（无接地故障，且不考虑线路、电器设备的泄漏电流），Io=0；当线路上所接的三相负荷不平衡，则Io=IN，此时的零序电流为不平衡电流IN；当某一相发生接地故障时，必然产生一个单相接地故障电流Id，此时检测到的零序电流IO=IN+Id，是三相不平衡电流与单相接地电流的矢量和。
零序电流保护一般适用于TN接地系统。
对于TN-C系统，ID回路阻抗包括相线阻抗Z1、PE线阻抗ZPE和接触阻抗ZF，即ZS=Z1+ZPE+ZF；对于TN-C系统，ID 回路阻抗包括相线阻抗Z1、笔线阻抗zpen和接触电阻ZF，即ZS=Z1+zpen+ZF；对于TN-C-S系统，ID回路阻抗包括相线阻抗Z1，笔线阻抗zpenPE线阻抗ZPE和接触电阻ZF，即ZS=Z1+zpen+ZPE+ZF，产生单相接地故障电流id=220/ZS，明显大于三相无故障不平衡电流。
只要设置合适，就可以检测出接地故障时的零序电流，切断故障电路。
但对于it系统，一般应用于对供电可靠性要求较高的工矿企业，不需要立即切断供电回路进行单相接地，而是需要发出绝缘损坏监测信号来维持供电一段时间。
单相接地时，流过故障线路的零序电流是整个系统无故障时的电容电流之和，因此很容易检测出接地故障电流。
因此，零序电流保护装置可用于监测相对第一次接地故障。

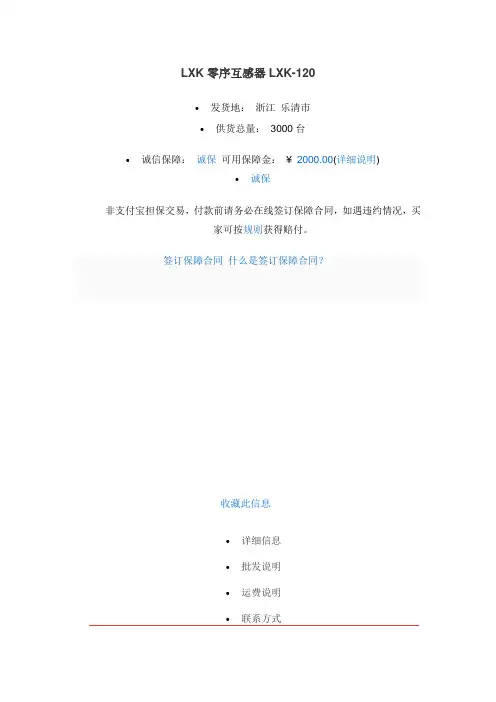

LXK零序互感器LXK-120
•发货地：浙江乐清市
•供货总量：3000台
•诚信保障：诚保可用保障金：¥2000.00(详细说明)
•诚保
非支付宝担保交易，付款前请务必在线签订保障合同，如遇违约情况，买
家可按规则获得赔付。
签订保障合同什么是签订保障合同？
收藏此信息
•详细信息
•批发说明
•运费说明
•联系方式
LXK系列零序电流互感器为环氧树脂浇注户内型产品。
适用于额定频率50Hz或60Hz、额定电压35kV及以下的小接地电流系统中作电缆接地保护用。
与本系列电流互感器配套使用的继电器型号为DD-11/60和DD-1/60。
结构简介
本型零序电流互感器为开合式。
二次绕组及铁芯均浇注在聚脂树脂内。
安装时可将互感器分为两半，中间窗孔供一次母线穿过，然后用螺栓拧紧。
技术参数
1. 该型零序互感器的一次主绝缘由电缆保证，产品仅考核二次绕组的绝缘性能。
二次绕组对地能承受3 kV工频耐压。

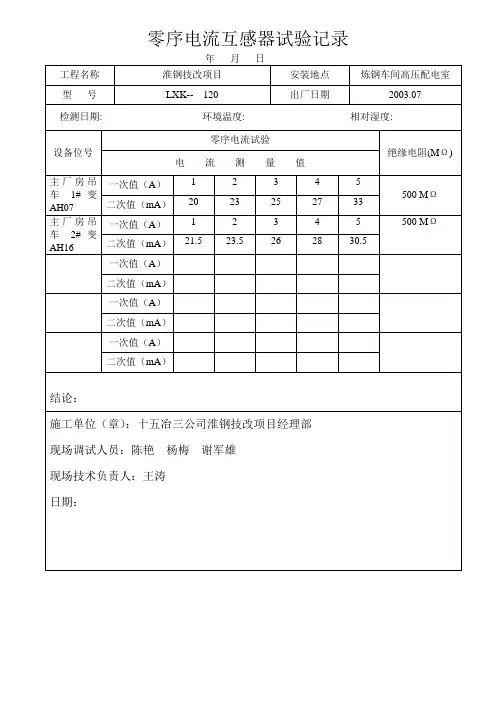

2. 零序电流互感器的灵敏度满足下表的要求。
技术参数。
