碳钢的热处理及组织性能分析实验一、实验目的1. 掌握钢的退火、正火、淬火、回火工艺。
2. 分析含碳量，加热温度、冷却速度、回火温度对碳钢性能的影响。
3.了解碳钢热处理后的基本组织。
二、实验原理1.热处理工艺通常由加热、保温、冷却三个阶段组成。
退火：将钢加热到一定温度，保温一段时间后缓慢冷却，如炉冷。
正火：将钢加热到某一临界温度以上，保温后在空气中冷却。
淬火：将钢加热到某一临界温度以上，保温后快速冷却，如淬入水或油里。
回火：将淬火后的钢再加热到A线以下某一温度后冷却。
12.热处理温度的选择亚共析钢：淬火、正火、退火的加热温度在Ac以上30~50℃。
3共析钢，过共析钢：淬火、退火的加热温度，在Ac1以上30~50℃；正火加热温度在Acm以上30~50℃。
亚共析钢和过共析钢的淬火，退火温度范围不同（见图1），这是由于如果亚共析钢的淬火温度过低，在Ac1以上30~50℃，这时钢的组织是铁素体和马氏体，使钢件上出现软点。
而过共析钢在两相区加热后淬火得到的组织是马氏体和渗碳体。
由于渗碳体本身硬度很高，不会影响钢的硬度；相反如果过共析钢加热到奥氏体单相区淬火，得到的组织是马氏体和大量的残余奥氏体，硬度反而要下降。
图1淬火加热温度范围过共析钢在退火时若加热到奥氏体单相区，冷却时将在晶介析出网状渗碳体，使钢的塑性，冲击韧性降低。
所以过共析钢退火加热温度不能过高。
过共析钢的正火主要是为了消除已经形成的网状渗碳体，只是加热到Acm 线以上才能使网状渗碳体全部溶入奥氏体，由于正火的冷却速度较快，网状渗碳体来不及析出而被消除。
回火温度是根据零件所要求的机械性能确定的，通常将回火分为低温、中温、高温回火：低温回火：（150~250℃）所得的组织为回火马氏体，硬度约为HRC60，目的是降低淬火后的应力，减少钢的脆性，但保持钢的高硬度，这种回火常用于切削刀具和量具。
中温回火；（350~500℃）所得组织为回火屈氏体，硬度约为HRC40，目的是获得高的弹性极限，同时有较好的韧性，主要用于中高碳钢弹簧的热处理。
钢的热处理操作和硬度测试实验一、实验目的：1、熟悉钢的几种基本的热处理操作（退火、正火、淬火、回火）2、了解加热温度、冷却速度、回火温度等主要因素对45钢热处理后性能（硬度）的影响3、了解热处理工艺对钢组织和性能的影响二、实验原理：1、钢的热处理是指将钢在固态范围内加热、保温和冷却，以改变其内部组织，从而获得所需要的使用性能和工艺性能的一种操作工艺。
2、退火：加热温度——亚共析钢加热至Ac3+(20-30)°C（完全退火），共析钢和过共析钢加热至Ac1+(20-30)°C（球化退火）；冷却方式——炉冷；得到组织——接近平衡状态的珠光体组织。
3、正火：加热温度——亚共析钢加热至Ac3+(30-50)°C，共析钢加热至Ac1+(30-50)°C，过共析钢加热至Accm+(30-50)°C，即加热到奥氏体单相区；冷却方式——空冷；得到组织——细片状珠光体，即索氏体（冷却速度慢不会有马氏体，看双C曲线，空冷经过珠光体区，转变完全，不能发生贝氏体转变）。
4、淬火：亚共析钢加热至Ac3+(30-50)°C，共析钢和过共析钢加热至Ac1+(30-50)°C；冷却方式——水冷，以大于淬火临界冷却速度快冷；得到组织——马氏体及残余奥氏体。
5、回火：淬火后的钢重新加热到Ac1以下某一温度，保温，冷却到室温。
45钢低温回火——150°C -250°C （选200°C），组织回火马氏体，硬度约54-60HRC；中温回火——350°C -500°C （选400°C），组织回火屈氏体，硬度约40-48HRC；高温回火——500°C -650°C （选600°C），组织回火索氏体，硬度约25-35HRC。
冷却方式——空冷到50、60°C后用水冲一下。
6、20钢Ac1-735°C，Ac3-855°C，45钢Ac1-724°C，Ac3-780°C，T10 Ac1-730°C，Accm-800°C，T12 Ac1-730°C，Accm-820°C。
碳钢的热处理及硬度测试实验报告一、实验目的本实验旨在探究碳钢热处理的原理及方法，并通过硬度测试来评估不同处理方式对碳钢硬度的影响。
二、实验原理1. 碳钢热处理碳钢是一种含有较高量碳元素的合金钢，其硬度和强度与碳含量成正比。
碳钢的热处理主要包括退火、正火、淬火和回火四个步骤。
2. 硬度测试硬度是材料抵抗划痕或压入的能力，通常用Vickers硬度测试法来评估材料硬度。
三、实验步骤1. 准备样品：选择不同直径和长度的碳钢棒作为样品。
2. 退火：将样品放入电炉中，加热至800℃左右保温1小时后慢冷至室温。
3. 正火：将样品放入电炉中，加热至900℃左右保温30分钟后冷却至室温。
4. 淬火：将样品放入水中快速冷却。
5. 回火：将淬火后的样品放入电炉中，加热至400℃左右保温2小时后冷却至室温。
6. 硬度测试：使用Vickers硬度测试仪对不同处理方式的样品进行硬度测试。
四、实验结果经过退火处理后，碳钢的硬度降低，表现出较好的韧性；正火处理能够提高碳钢的硬度和强度；淬火处理能够使碳钢达到最大的硬度和强度，但同时也会使其变得脆性增加；回火处理可以减轻淬火后碳钢的脆性，但会降低其硬度和强度。
通过Vickers硬度测试仪测量，退火后样品的硬度为150HV，正火后为200HV，淬火后为350HV，回火后为250HV。
五、实验分析通过本实验可知，不同热处理方式对碳钢的性质有着显著影响。
在实际应用中需要根据具体情况选择合适的热处理方式来满足需求。
六、实验结论1. 碳钢经过不同热处理方式后其性质有显著差异。
2. 淬火能够使碳钢达到最大的硬度和强度，但同时也会使其变得脆性增加。
3. 回火处理可以减轻淬火后碳钢的脆性，但会降低其硬度和强度。
4. 在实际应用中需要根据具体情况选择合适的热处理方式来满足需求。
七、实验注意事项1. 热处理时需要注意安全，避免烫伤或其他意外事故。
2. 硬度测试时需要保证测试仪器的准确性和稳定性。
3. 实验结束后需要及时清理实验器材和场地。
碳钢热处理后的组织和性能变化的分析实验一、实验目的1、观察和研究碳钢经不同形式热处理后其显微组织的特点。
2、了解热处理工艺对钢组织和性能的影响。
3、了解硬度测定的基本原理及应用范围。
4、了解洛氏硬度试验机的主要结构及操作方法。
5、掌握金属显微试样的制作过程，正确地制作所要观察的试件。
二、实验内容1、制作经热处理后的试样，完成打磨、刨光、浸蚀的所有制作步骤。
2、热处理后的试件进行硬度测试。
3、热处理后的试样进行组织观察分析和比较。
三、实验设备的使用和注意事项（一）硬度计的原理、使用和注意事项金属的硬度可以认为是金属材料表面在接触应力作用下的抵抗塑性变形的一种能力。
硬度测量能够验出金属材料软硬程度的数量概念。
由于在金属表面以下不同深处材料所承受的应力和所发生的变形程度不同，因而硬度值可以综合地反映压痕附近局部体积内金属的弹性、微量塑变抗力、塑变强化能力以及大量形变抗力。
硬度值越高，表明金属抵抗塑性变形能力越大，材料产生塑性变形就越困难。
另外，硬度与其它机械性能（如强度指标σb及塑性指标ψ和δ）之间有着一定的内在联系，所以从某种意义上说硬度的大小对于机械零件或工具的使用性能及寿命具有决定性意义。
硬度的试验方法很多，在机械工业中广泛采用压入法来测定硬度。
压入法硬度试验的主要特点是：（1）试验时应力状态最软（即最大切应力远远大于最大正应力），因而不论是塑性材料还是脆性材料均能发生塑性变形。
（2）金属的硬度与强度指标之间存在如下近似关系：σb=K·HB式中：σb——材料的抗拉强度值HB——布氏硬度值K——系数退火状态的碳钢K=0.34~0.36合金调质钢K=0.33~0.35有色金属合金K=0.33~0.53（3）硬度值对材料的耐磨性、疲劳强度等性能也有定性的参考价值，通常硬度高，这些性能也就好。
在机械零件设计图纸上对机械性能的技术要求，往往只标注硬度值，其原因就在于此。
（4）硬度测定后由于仅在金属表面局部体积内产生很小压痕，并不损坏零件，因而适合于成品检验。

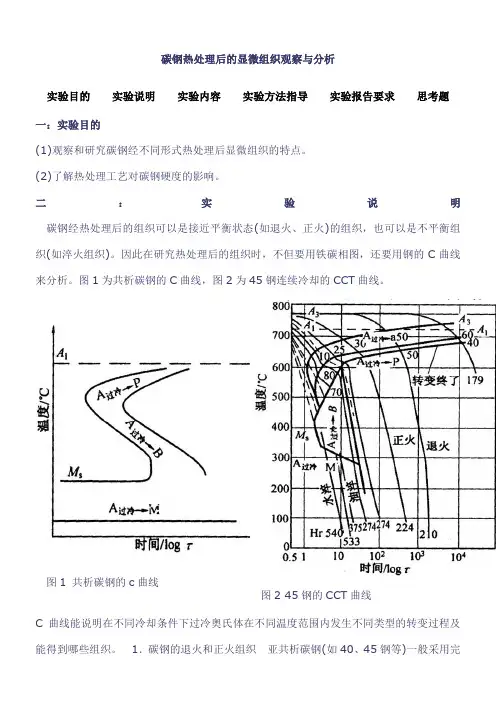

碳钢热处理后的显微组织观察与分析实验目的实验说明实验内容实验方法指导实验报告要求思考题一：实验目的(1)观察和研究碳钢经不同形式热处理后显微组织的特点。
(2)了解热处理工艺对碳钢硬度的影响。
二：实验说明碳钢经热处理后的组织可以是接近平衡状态(如退火、正火)的组织，也可以是不平衡组织(如淬火组织)。
因此在研究热处理后的组织时，不但要用铁碳相图，还要用钢的C曲线来分析。
图1为共析碳钢的C曲线，图2为45钢连续冷却的CCT曲线。
图1 共析碳钢的c曲线图2 45钢的CCT曲线C曲线能说明在不同冷却条件下过冷奥氏体在不同温度范围内发生不同类型的转变过程及能得到哪些组织。
1．碳钢的退火和正火组织亚共析碳钢(如40、45钢等)一般采用完全退火，经退火后可得接近于平衡状态的组织，其组织形态特征已在实验l中加以分析和观察(图3)过共析碳素工具钢(如T10、T12钢等)则采用球化退火，T12钢经球化退火后，组织中的二次渗碳体和珠光体中的渗碳体都呈球状(或粒状)，图中均匀分散的细小粒状组织就是粒状渗碳体。
2．钢的淬火组织含碳质量分数相当于亚共析成分的奥氏体淬火后得到马氏体。
马氏体组织为板条状或针状，20钢经淬火后将得到板条状马氏体。
在光学显微镜下，其形态呈现为一束束相互平行的细条状马氏体群。
在一个奥氏体晶粒内可有几束不同取向的马氏体群，每束条与条之间以小角度晶界分开，束与束之间具有较大的位向差，如图4所示。
图3 T12 钢球化退火组织图4 低碳马氏体组织45钢经正常淬火后将得到细针状马氏体和板条状马氏体的混合组织，如图5所示。
由于马氏体针非常细小，故在显微镜下不易分清。
45钢加热至860℃后油淬，得到的组织将是马氏体和部分托氏体(或混有少量的上贝氏体)，如图6所示。
碳质量分数相当于共析成分的奥氏体等温淬火后得到贝氏体，如T8钢在550~350℃及350℃~ Ms温度范围内等温淬火，过冷奥氏体将分别转变为上贝氏体和下贝氏体。
实验二 碳钢的热处理及硬度计使用1、熟悉碳钢的基本热处理的操作方法。
2、了解含碳量、加热温度、保温时间、冷却速度等主要因素对碳钢热处理后性能的影响。
3、学会洛氏硬度计的使用。
二. 概述.碳钢的热处理钢的热处理是利用钢在固态范围内的加热、保温、冷却，借以改变其内部组织从而获 得所需要的物理、化学、机械和工艺性能的一种工艺方法。
普通热处理的基本操作包括退火、 正火、淬火、回火等。
实施热处理操作时，加热问题、保温时间、冷却方式是最基本的环节，正确选择这三 者的参数是热处理质量的关键。
亚共析钢加热至 Ac 3+（30~50） oC （完全退火）；共析钢和过共析钢加0 C （球化退火）。
亚共析钢加热至（30~50） oC ;共析钢和过共析钢加热至Ac 什钢的成分、原始组织及加热速度等皆影响临界点 处理手1.1加热温度的选择（1 ）退火加热温度：热至 Ac i +（ 30~50） （2 ）正火加热温度：oC 退火和正火加热温度的选择如图（3）淬火加热温度：亚共析钢加热至Ac 3+( 30~50 )oC ;过共析钢加热至 Accm+( 30~50) 3.1所示。
Ac 3+1 000 900 完全退火正火800 700 600 500 =A—厶0 0 2 0 4 0 6 (U J .0 1.2 L4>// //-Ex1铁索/ Z/ 八、F B .i n£—T —T —n rLi丄 丄珠光•甩 ■图3.1退火和正火加热温度范围图3.2淬火的加热温度范围Ac 1、A C 3、Acmm 的位置。
在各种热热处理时不能任意提高加热球化退火IIm7rX工，册或材料手册中，都可以查到各种钢的热处理加热文帝。
温度，因为加热温度过高时，晶粒容易长大、氧化、脱碳和变形。
（4）回火温度的选择：钢淬火后都要回火，回火温度决定于最终所要求的组织和性能（工厂中常常是根据硬度的要求）。
按加热温度的高低，回火分为三类：1）低温回火：在150~250 oC的回火称为低温回火。
碳钢的热处理及硬度测试实验报告碳钢的热处理及硬度测试实验报告引言：碳钢是一种重要的金属材料，广泛应用于机械制造、汽车工业、航空航天等领域。
热处理是改变碳钢组织和性能的重要方法之一，而硬度测试则是评估热处理效果的关键指标。
本实验旨在研究碳钢的热处理过程对其硬度的影响，并通过硬度测试来验证热处理效果。
一、实验材料与方法1. 实验材料：选择一块碳含量为0.45%的碳钢样品作为实验材料。
2. 实验仪器：硬度计、电炉、冷却介质等。
3. 实验步骤：a. 将碳钢样品切割成适当大小的试样，并进行打磨和抛光，以保证试样表面光滑。
b. 将试样放入预热至800℃的电炉中，保温一定时间，使试样达到均匀的高温状态。
c. 将试样迅速取出，通过不同的冷却介质（如水、油、空气等）进行快速冷却。
d. 对不同热处理工艺下的试样进行硬度测试，记录测试结果。
二、实验结果与分析经过不同热处理工艺后，得到了如下实验结果：1. 水淬试样的硬度值为60HRC，表明水淬处理使碳钢试样达到了较高的硬度。
2. 油淬试样的硬度值为45HRC，相对于水淬处理，油淬处理得到的硬度值较低。
3. 空气冷却试样的硬度值为30HRC，明显低于水淬和油淬处理的硬度值。
通过对实验结果的分析，可以得到以下结论：1. 水淬处理是一种快速冷却方法，能够使碳钢试样达到较高的硬度。
这是因为水的冷却速度更快，能够迅速固定碳钢中的组织结构，形成较硬的马氏体组织。
2. 油淬处理相对于水淬处理，冷却速度较慢，导致试样中的马氏体含量较低，硬度值相对较低。
3. 空气冷却处理是一种较为温和的处理方法，冷却速度较慢，试样中的马氏体含量较低，硬度值最低。
三、实验结论通过本实验的研究，可以得出以下结论：1. 碳钢的热处理工艺对其硬度有显著影响，快速冷却可以提高碳钢的硬度。
2. 不同的冷却介质对碳钢的硬度有不同影响，水淬处理可以得到最高的硬度值。
四、实验总结本实验通过研究碳钢的热处理过程对其硬度的影响，验证了热处理对碳钢性能的改变。
碳钢的热处理及硬度测试一、实验目的1、了解碳钢的淬火及回火工艺方法。
2、模糊选择材料，进一步提升材料的成分－组织－性能之间关系的理念。
3、研究冷却条件对碳钢性能的影响。
4、分析淬火及回火温度对碳钢性能的影响。
二、实验原理1、钢的淬火所谓淬火就是将钢加热到Ac3（亚共析钢）或Ac1 (过共析钢)以上30～50℃，保温后放入各种不同的冷却介质中（V冷应大于V临），以获得马氏体组织。
碳钢经淬火后的组织由马氏体及一定数量的残余奥氏体所组成。
为了正确地进行钢的淬火，必须考虑下列三个重要因素：淬火加热的温度、保温时间和冷却速度。
（1）淬火温度的选择选定正确的加热温度是保证淬火质量的重要环节。
淬火时的具体加热温度主要取决于钢的含碳量，可根据相图确定（如图1所示）。
对亚共析钢，其加热温度为＋30～50℃，若加热温度不足（低于），则淬火组织中将出现铁素体而造成强度及硬度的降低。
对过共析钢，加热温度为＋30～50℃，淬火后可得到细小的马氏体与粒状渗碳体。
后者的存在可提高钢的硬度和耐磨性。
图1（2）保温时间的确定淬火加热时间是将试样加热到淬火温度所需的时间及在淬火温度停留保温所需时间的总和。
加热时间与钢的成分、工件的形状尺寸、所需的加热介质及加热方法等因素有关，一般可按照经验公式来估算，碳钢在电炉中加热时间的计算如表1所示。
表1 碳钢在箱式电炉中加热时间的确定（3）冷却速度的影响冷却是淬火的关键工序，它直接影响到钢淬火后的组织和性能。
冷却时应使冷却速度大于临界冷却速度，以保证获得马氏体组织；在这个前提下又应尽量缓慢冷却，以减少钢中的内应力，防止变形和开裂。
为此，可根据C 曲线图（如图2所示），使淬火工作在过冷奥氏体最不稳定的温度范围（650～550℃）进行快冷（即与C 曲线的“鼻尖”相切），而在较低温度（300～100℃）时冷却速度则尽可能小些。
为了保证淬火效果,应选用合适的冷却方法（如双液淬火、分级淬火等）.不同的冷却介质在不同的温度范围内的冷却速度有所差别。
