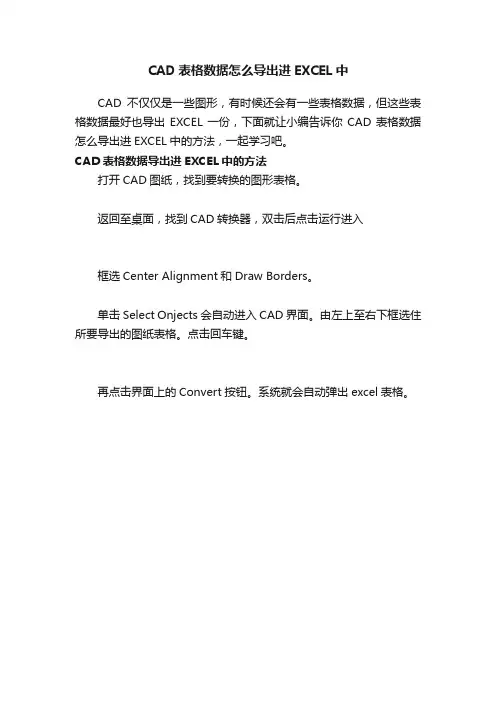

CAD文字表格转换为EXCEL表格小方法

纯⼿⼯操作AutoCAD内表格数据导出为OfficeExcel表格数据之法操作步骤如下：⼀、Auto CAD软件中的操作： 1、Cad中⽤⿏标选择所需导出转换的这个表格的全部。

点击“分解”命令或者命令⾏中输⼊explode,将整个表格分解。

（注：如果表格中有空格含合并单元格的那种空格，请事先在CAD图中该表的这些空格位置全部输⼊任意单⾏⽂字，汉字如“空”字后再操作下⼀步。

因本例表中没有空格，故特注。

）分解后，则表格内如果原来存在有多⾏⽂字的此时则全部变成为单⾏⽂字，如此则达成第1步的⽬的。

⿏标点击表格内任⼀数值⽂字，如显⽰为如下，则说明已经转换为单⾏⽂字状态了：2. 选择其中任意⼀个⽂字，然后在其上点右键--特性，如下图所⽰：⽤红线画出了我们所需要的3个属性分别是：X坐标，Y坐标，和值（即⽂字内容），如下例⼦中选择“井编号”:3.菜单上操作（⿏标依次单击）：⼯具---数据提取如下图：4.出现如下窗⼝：如下图操作，创建数据提取，第⼀次做这个转换需要设置样板的存放位置（注：本例中以存放于桌⾯为例）5.定义数据源，选择在当前图形中选择对象，全选⽬标，点下⼀步6. 将要提取的数据对象，注意此处只勾选“⽂字”，然后点“下⼀步”7.出现'选择特性'对话框，按照我们之前第2步时所确定的只勾选3个属性：分别是位置x坐标，位置y坐标，值（⽂字内容），如下图操作后，点“下⼀步” 8.出现“优化数据”对话框，将“显⽰计数列”和“显⽰名称列”都去掉前⾯的勾选，然后点下⼀步，如下图操作：9.选择另存⽂件位置，按照下⾯图⽚步骤操作直⾄“完成”，则Auto CAD软件中操作步骤全部完成。

Excel所能打开的xls或者xlsx⽂件已经导出到所保存的位置（注：此例以保存位置为桌⾯）。

⼆、Office Excel软件中的操作： 1.打开上述导出位置所⽣成的excel⽂件。

可见如下图所⽰2.选择整个A列数值，（注：此列即为上述Auto CAD中操作2、7步的“位置X坐标”所在的列，是CAD图中⽂字特性的x坐标值，并⾮所要提取的＃位X⼤地坐标值有效数据），选择升序排列，并注意在弹出菜单中⼀定要勾选“扩展选定区域”，点击排序，如下图所⽰：3.在⽣成的⽂件中，删除表格中的整个A列，（因为为位置坐标x列）升序排序后现在它已经没有⽤处。

CAD文字表格转换为EXCEL表格是设计行业内经常遇到的技术问题，我找到一种将CAD表格转化为excel表格的方法，下面跟大家分享：1、在CAD下观看表格各单位格有无空洞，如果有空洞则填入文字补满，本例中空格都修改为“空白”文字，其他文字也可以2、按CTRL+a全选表格，然后按下CTRL+1显示属性列表，检查是否存在多行文字等的格式，如果有的话炸开，最终所有文字都转换为普通的文字格式（一般情况不用）3、点击CAD中“工具”的“数据提取”，第一操作，选创建新数据提取自己定义文件名，点击保存4、定义数据源，选择在当前图形中选择对象，全选目标，点下一步选取需要转换的表格，然后点下一步5、将要提取的数据对象，只勾选文字，点下一步6、选择特性，按照我们之前确定的只勾选3个属性：分别是x坐标，y坐标，文字内容，点下一步7、优化数据，将显示计数列和名称列都去掉勾选，点下一步8、选择另存文件位置，按照步骤直至完成9、打开生成的EXCEL文件10、按X坐标，选择升序排列，并注意在弹出菜单中一定要勾选扩展选定区域，点击排序11、在生成的文件中，删除表格的坐标X列，它已经没有用处了12、为了在之后的排列过程中不产生干扰，我们把已经明显分开的项目，框选剪切粘贴成错位的梯级,如下图，用WPS操作时，阶梯错位时中间一定要隔开一列，用excel操作时则不能隔开勾选扩展选定区域，点击排序，每列的Y坐标分别做降序排列14、整理表格，将所有坐标列都删除，然后将梯级的表格剪切粘贴到它该在的位置，注意一下，在第二列上少一横，造成这个现象是由于CAD表格中有的格是空的，虽然在第一步操作时补上了“空白”字，但是在转化的过程中，系统识不出来（具体原因不知）15、按CAD表格中空格的位置，添加空格16、最后整理一下表格，刷一刷文字样式，完成了最终作品，我们成功了。

CAD表格转换为EXCEL表格手工操作方法
1、将CAD表格炸开，保证所有文字均为单行文字，最好多炸几次。

2、点击菜单工具-数据提取，弹出如下对话框：
3、点击下一步，保存文件，文件名随便，如下图：
4、点击保存后弹出“定义数据源”对话框，点选“在当前图形中选择对象”，点击右边的图标，然后在CAD图中选择你要导出的表格数据，只选择需要的数据就可以了。

5、完成选择后，弹出“选择对象”对话框，只勾选“文字”，如下图：
6、点击下一步，弹出“选择特性”对话框，现在右边的“类别过滤器”一栏中只保留勾选“几何图形”与“文本”，然后在左边“特性”一栏中勾选“位置X”、“位置Y”、“值”。

如下图：
7、点击下一步，弹出“优化数据”对话框，“合并相同的项”“显示计数列”“显示名称列”均不勾选，如下图：
8、点击下一步，将数据输出至外部文件，选择保存位置，导出表格完成，下面就进入EXCEL
中操作。

9、打开EXCEL（WPS打不开，不识别导出的文件），选中“位置X”一列，进行升序排序，如下图：
10、排序完成后，把“位置X”一列删除，然后对比CAD表格，把明显不是一栏的数据错开，以方便排序，如下图：
12、分别选中上图中的两列，进行降序排序，也就是依据”位置Y”的数据进行降序排序，上面是依据“位置X”的数据进行升序排序。

排序后如下图：
13、然后把“位置Y”数据删掉，再把每列数据对齐就大功告成，对比一下看；步骤看起来比较繁琐，多操作两边，就会感觉，其实很快的。

机械工程师cad明细表转excel
如果您是一位机械工程师，并且经常使用CAD软件进行设计和制图，那么您一定会遇到需要将CAD明细表转换为Excel格式的情况。

这时候，您可以利用以下步骤来完成这项任务：
1. 打开CAD软件并打开明细表文件。

2. 选择“编辑”菜单中的“复制”命令，或使用快捷键“Ctrl+C”将明细表内容复制到剪贴板中。

3. 打开Microsoft Excel软件并新建一个工作表。

4. 将剪贴板中的内容粘贴到Excel工作表中。

您可以选择“编辑”菜单中的“粘贴”命令，或使用快捷键“Ctrl+V”。

5. 根据需要进行调整和格式化。

您可以使用Excel中的各种工具和命令来对表格进行编辑、格式化和排版，以达到您的需求。

6. 最后，保存Excel工作表即可完成CAD明细表的转换。

总之，将CAD明细表转换为Excel格式是一项很简单的任务，只需要几个简单的步骤即可完成。

同时，这也是一项非常实用的技能，可以让您更方便地管理和处理机械设计和制图的数据。

- 1 -。

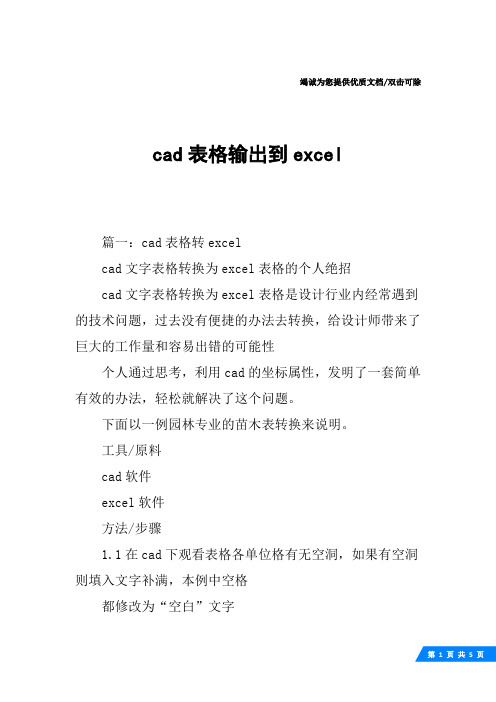

竭诚为您提供优质文档/双击可除cad表格输出到excel篇一：cad表格转excelcad文字表格转换为excel表格的个人绝招cad文字表格转换为excel表格是设计行业内经常遇到的技术问题，过去没有便捷的办法去转换，给设计师带来了巨大的工作量和容易出错的可能性个人通过思考，利用cad的坐标属性，发明了一套简单有效的办法，轻松就解决了这个问题。

下面以一例园林专业的苗木表转换来说明。

工具/原料cad软件excel软件方法/步骤1.1在cad下观看表格各单位格有无空洞，如果有空洞则填入文字补满，本例中空格都修改为“空白”文字2.2按ctRl+a全选表格，然后按下ctRl+1显示属性列表，检查是否存在多行文字等的格式，如果有的话炸开，最终所有文字都转换为普通的文字格式，如下图3.3选择其中一个文字，按ctRl+1显示属性，分析我们转换文件需要的属性。

在这个例子中用红线画出了我们所需要的3个属性：分别是x 坐标，y坐标，文字内容4.4点击工具-数据提取5.5创建数据提取，第一次做这个转换需要设置样板的存放位置6.6定义数据源，选择在当前图形中选择对象，全选目标，点下一步7.7将要提取的数据对象，只勾选文字，点下一步8.8选择特性，按照我们之前确定的只勾选3个属性：分别是x坐标，y坐标，文字内容，点下一步篇二：cad图形或表格复制到woRd、excel的步骤一、cad图形或表格复制到woRd、excel的步骤1、更改cad系统变量wmFbkgnd值为oFF，使cad背景为透明，如果想让复制的图形是黑白的，可以在图层管理器里面把图层颜色改为白色（7号）；2、选择需要复制的图形，用“复制”工具进行复制；3、切换到woRd或excel，激活需要粘贴的区域，然后选择“编辑”—“粘贴”；4、粘贴最初的效果如下图；5、利用“图片裁剪”把图形空白区域剪掉，然后用拖对角的方法把(cad表格输出到excel)图形缩放到合适的大小；6、裁剪和缩放后的效果如下图；7、如图形需要修改，可按下图的方法回到cad进行修改即可；篇三：(施工经验)提取cad点坐标生成表格并至excel 提取cad点坐标生成表格并至excelcad坐标数据批量导出小工具(defunc:md()(setvar"cmdecho"0)(command".undo""be")(command"-units""2""3""2""3""""")(setqfp(open"d:/放样坐标值.xls""a")s(getvar"cmdecho")n(getint"\n请输入总放。

CAD中的表格转换为EXCEL表格方法1、打开要转换为EXCEL表格的CAD软件
2、点击菜单“工具-数据提取-创建新数据提取-下一步”。

3、将数据提取另存为：文件名随便取，例如命名为“表格”，再点保存。

4、数据提取-定义数据源：选在当前图形中选择对象，点击右边小方框。

5、选择对象：选择要转换为EXCEL的表格，包括数据与表格线等，确定。

6、再点击下一步。

7、选择要从中提取数据的对象-“文字”；显示选项：勾选-“显示所有对象类型”-“仅显示当前正在使用的对象”-点击下一步。

8、选择特性：类别过滤器勾选“几何图形、文本”。

特性勾选“位置X、位置Y、值”三项，点击下一步。

9、优化数据：仅勾选“合并相同的行”，点击下一步。

10、选择输出：勾选“将数据输出至外部文件（xls、csv、mbd、txt）”，点击下一步。

11、完成。

12、打开已保存的EXCEL文件。

13、选择“位置X”整列，按升序排序，弹出的排序提醒选“扩展选定区域排序”，点击排序。

14、将已排列完的“位置X”整列删除，仅剩下“位置Y跟值”两列。

15、将明显区别的项目框选剪切粘贴成错位的梯级，再将“位置Y”按降序排序。

16、最后整理完成。

注意：CAD空白单元格最好先填入“空白”的字样，导出来才不会出现错位，因为空白单元格无法同步导出。

一、导言CAD（计算机辅助设计）软件是工程设计领域常见的设计工具，而Excel则是办公自动化的利器。

在工程设计中，我们经常需要在CAD 软件中绘制图表、表格等，然后将其转换到Excel中进行进一步的数据处理与分析。

为了提高工作效率，许多人都在寻找CAD表格转Excel的插件。

本文将介绍一种常见的CAD表格转Excel的插件的使用方法，希望能对有需要的读者提供帮助。

二、插件介绍1. 插件名称：CAD to Excel2. 开发商：ABC软件公司3. 版本：V1.04. 支持软件：AutoCAD 2010及以上版本5. 功能特点：快速转换CAD绘制的表格到Excel，保持表格格式、样式等三、插件安装与激活1. 下载插件安装程序，双击运行，按照提示逐步进行安装。

2. 安装完成后，根据系统类型，选择32位或64位的插件版本，将插件文件放置在AutoCAD的安装目录下的“Plugins”文件夹中。

3. 打开AutoCAD软件，在命令行输入“NETLOAD”命令，加载插件。

4. 输入“CADtoExcel”命令，打开插件界面，输入激活码进行激活。

四、CAD表格转Excel的操作步骤1. 打开AutoCAD软件，绘制需要转换的表格。

2. 在绘图区域选择插件操作界面中的“表格转换”按钮。

3. 在弹出的对话框中，选择需要转换的表格范围，点击“确定”按钮。

4. 插件将自动将所选表格转换为Excel格式，并且保存在指定的路径下。

五、高级功能介绍1. 批量转换：插件支持批量转换CAD中的多个表格到Excel中，提高工作效率。

2. 格式保持：插件能够保持CAD中表格的格式、样式等信息，转换后在Excel中也能够保持原有的外观。

3. 自定义设置：用户可以根据需要对转换后的Excel表格进行自定义设置，如修改字体、颜色、边框等。

4. 锁定单元格：插件可以将CAD中的表格中的特定单元格锁定，避免不小心修改数据。

六、使用注意事项1. 插件适用于AutoCAD 2010及以上版本，低于该版本的AutoCAD 可能无法正常使用。

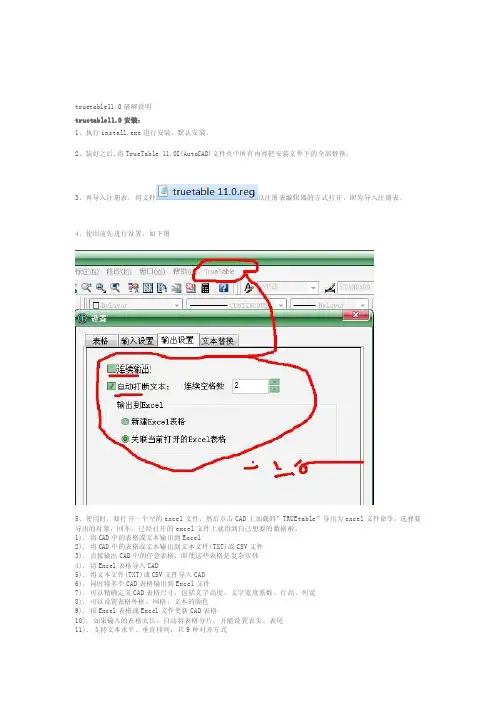

truetable11.0破解说明truetable11.0安装：1、执行install.exe进行安装，默认安装。

0002、装好之后,将TrueTable 11.0I(AutoCAD)文件夹中所有内容把安装文件下的全部替换。

0003、再导入注册表，将文件以注册表编辑器的方式打开，即为导入注册表。

004、使用前先进行设置，如下图0005、使用时，要打开一个空的excel文件，然后点击CAD上加载的”TRUEtable”导出为excel文件命令，选择要导出的对象，回车，已经打开的excel文件上就得到自己想要的数据啦。

1). 将CAD中的表格或文本输出到Excel2). 将CAD中的表格或文本输出到文本文件(TXT)或CSV文件3). 直接输出CAD中的任意表格，即使这些表格是复杂实体4). 将Excel表格导入CAD5). 将文本文件(TXT)或CSV文件导入CAD6). 同时将多个CAD表格输出到Excel文件7). 可以精确定义CAD表格尺寸，包括文字高度、文字宽度系数、行高、列宽8). 可以设置表格外框，网格，文本的颜色9). 按Excel表格或Excel文件更新CAD表格10). 如果输入的表格太长，自动将表格分片，并能设置表头，表尾11). 支持文本水平、垂直排列，共9种对齐方式12). 支持自动换行，上、下标，文本旋转，竖直文本，多行文本13). 具有文本自动替换功能，能使CAD中的特殊符号在Excel中正确显示，如将"%%c"替换为"Φ"%14). 支持Excel的隐藏行、列15). 支持表格倒置，即输出、输入表格时颠倒表格顺序16). 5种表格插入方式: 表格四个角点以及指定窗口17). 对CAD中的文本进行统计18). 批量输出MST,SFCAD,TWCAD材料表19). 材料表自动计算，钢结构用钢量统计000。

在日常的CAD制图工作中，我们常常会遇到各种图纸转换问题，其中就有CAD转Excel，即CAD图纸转换成Excel文件。

CAD转Excel，是否能成功转换？如何快速转换呢？今天小编就和大家讨论一下，CAD转Excel，能否成功转换的方法。

下面我们就来看看该如何操作吧！打开电施表格图纸1.我们可以用绘制好的电施表格图纸为例演示，在桌面上双击迅捷CAD编辑器的图标，运行软件进入操作界面。

2.然后点击菜单栏里的“文件-打开”选项，调用出“打开”弹窗。

如图所示：3.在“打开”弹窗中，我们选择绘制好的电施表格图纸“电施表格.dwg”文件打开。

新建一个Excel表格我们在电脑桌面上点击鼠标右键选择【新建-XLSX工作表】选项，新建一个Excel表格。

复制电施表格到Excel表格方法一：1.我们菜单栏切换到【查看器】页面，点击选择【剪切框架】按钮，即切片功能，在绘图中标记出一个矩形区域用于复制、打印或保存。

2.移动光标框选中电施表格，然后点击鼠标右键会弹出选项窗口，我们选择【复制为BMP格式】选项。

3.然后打开之前新建的Excel表格，点击鼠标右键选择【粘贴】或是按快捷键【Ctrl+V】把复制的电施表格粘贴到Excel表格中。

方法二：1.我们菜单栏切换到【查看器】页面，点击选择【剪切框架】按钮，即切片功能，在绘图中标记出一个矩形区域用于复制、打印或保存。

2.移动光标框选中电施表格，然后点击鼠标右键会弹出选项窗口，我们选择【复制为EMF格式】选项。

3.然后打开之前新建的Excel表格，点击鼠标右键选择【粘贴】或是按快捷键【Ctrl+V】把复制的电施表格粘贴到Excel表格中。

注意：复制到Excel表格中粘贴的电施表格都是无法编辑的表格。

这种方法可能会导致转换成Excel表格后的“电施表格”出现细节不清晰不能修改具体数值等问题。

以上就是小编今天和大家讨论的CAD转Excel，如何快速转换，是否能成功转换的具体演示操作。
