CAD文字表格转换为EXCEL表格小方法

提取 CAD 图纸表格数据导出 EXCEL 表格技巧摘要：在CAD 中，把手动绘制的表格导出到 EXCEL 中是经常会需要的一个功能，该功能最近收到很多设计师关注，但在使用过程中操作起来还不熟练，该功能也是浩辰 CAD 独有的一个功能，其他同类 CAD 软件也没有该功能。

例如设计完成需要进行BOM 数据的统计的完成之后，需要用 EXCEL 表格列出一个清单，采购部门，施工部门都可以通过该表格来很好的理解图纸和具体数量、型号等。

正文：在CAD 中，把手动绘制的表格导出到 EXCEL 中是经常会需要的一个功能，该功能最近收到很多设计师关注，但在使用过程中操作起来还不熟练，该功能也是浩辰 CAD 独有的一个功能，其他同类 CAD 软件也没有该功能。

例如设计完成需要进行BOM 数据的统计的完成之后，需要用 EXCEL 表格列出一个清单，采购部门，施工部门都可以通过该表格来很好的理解图纸和具体数量、型号等。

为了让更多设计师对该功能的掌握，下面来具体介绍该功能的使用方法。

这里以一个普通的机械图纸来为例，如图 1：图 1上图中可以看到，该图中有 4 个序号，在明细表中已经备注该具体内容，然后我们对其进行导出到 EXCEL。

首先打开浩辰机械---辅助工具---提取表格数据导出，如图 2：图 2选择之后，命令行会出现，请选择组成表格的直线和文字(直线,多段线,文字, 多行文字,块参照)<调整行高比例>:这里要注意 EXCEL 是由直线和文字组成的表格，在我们选择要提取数据的时候不能提取圆弧或者圆等非直线、文字。

下面根据命令行的提示，我们提取图 1 中明细表的内容（既序号 1-4 的内容），当选择之后，我们选中的内容会显示为虚线，如图 3：图 3确定之后，命令行继续提示：是否按照从上到下的顺序输出表格[是(Y)/否(N)]<是>，这里可以选择 Y 或者 N。

Y 是指我们框选中的内容是从上到下显示到EXCEL 中，N 是以图号 1、2、3、4 来显示在 EXCEL 中，既该序号 1 在 EXCEL 中显示在第一行。

cad如何转化成excel表格
推荐文章
cad怎么在表格框中输入文字热度：cad怎样在表格中输入文字热度：cad图中如何输入表格文字热度：excel表格数据如何导入cad中热度： excel表格图形怎样插入cad 热度：
我们知道CAD经常要转换别的软件格式，那么大家知道cad如何转化成excel表格吗?下面是店铺整理的cad如何转化成excel表格的方法，希望能给大家解答。

cad如何转化成excel表格的方法：
1、在CAD中选择要转换的text和mtext。

2、执行list命令，弹出对话框，所有的属性已经在该对话框内列出，是纯文本的。

3、将列出的文本复制粘贴到Excel中，排序(这一点很重要!)，只保留单元格内容具有“文本”和“内容：”格式的行，其它行删掉。

4、用替换功能将“文本”、“内容：”和空格全部替换为空字符(即把它们删掉)，剩下的就是用户想要的文本了。

5、将它们复制到word中，直接粘贴会粘贴成表格，如果只要文本，可先粘贴到记事本，再从记事本中粘贴到word中，此时就是纯文本了，然后排版即可。

此方法不但适用转换文本，还可以将多线、线段、圆、多边形等对象的座标、半径等信息提取出来，简单易用。

纯⼿⼯操作AutoCAD内表格数据导出为OfficeExcel表格数据之法操作步骤如下：⼀、Auto CAD软件中的操作： 1、Cad中⽤⿏标选择所需导出转换的这个表格的全部。

点击“分解”命令或者命令⾏中输⼊explode,将整个表格分解。

（注：如果表格中有空格含合并单元格的那种空格，请事先在CAD图中该表的这些空格位置全部输⼊任意单⾏⽂字，汉字如“空”字后再操作下⼀步。

因本例表中没有空格，故特注。

）分解后，则表格内如果原来存在有多⾏⽂字的此时则全部变成为单⾏⽂字，如此则达成第1步的⽬的。

⿏标点击表格内任⼀数值⽂字，如显⽰为如下，则说明已经转换为单⾏⽂字状态了：2. 选择其中任意⼀个⽂字，然后在其上点右键--特性，如下图所⽰：⽤红线画出了我们所需要的3个属性分别是：X坐标，Y坐标，和值（即⽂字内容），如下例⼦中选择“井编号”:3.菜单上操作（⿏标依次单击）：⼯具---数据提取如下图：4.出现如下窗⼝：如下图操作，创建数据提取，第⼀次做这个转换需要设置样板的存放位置（注：本例中以存放于桌⾯为例）5.定义数据源，选择在当前图形中选择对象，全选⽬标，点下⼀步6. 将要提取的数据对象，注意此处只勾选“⽂字”，然后点“下⼀步”7.出现'选择特性'对话框，按照我们之前第2步时所确定的只勾选3个属性：分别是位置x坐标，位置y坐标，值（⽂字内容），如下图操作后，点“下⼀步” 8.出现“优化数据”对话框，将“显⽰计数列”和“显⽰名称列”都去掉前⾯的勾选，然后点下⼀步，如下图操作：9.选择另存⽂件位置，按照下⾯图⽚步骤操作直⾄“完成”，则Auto CAD软件中操作步骤全部完成。

Excel所能打开的xls或者xlsx⽂件已经导出到所保存的位置（注：此例以保存位置为桌⾯）。

⼆、Office Excel软件中的操作： 1.打开上述导出位置所⽣成的excel⽂件。

可见如下图所⽰2.选择整个A列数值，（注：此列即为上述Auto CAD中操作2、7步的“位置X坐标”所在的列，是CAD图中⽂字特性的x坐标值，并⾮所要提取的＃位X⼤地坐标值有效数据），选择升序排列，并注意在弹出菜单中⼀定要勾选“扩展选定区域”，点击排序，如下图所⽰：3.在⽣成的⽂件中，删除表格中的整个A列，（因为为位置坐标x列）升序排序后现在它已经没有⽤处。

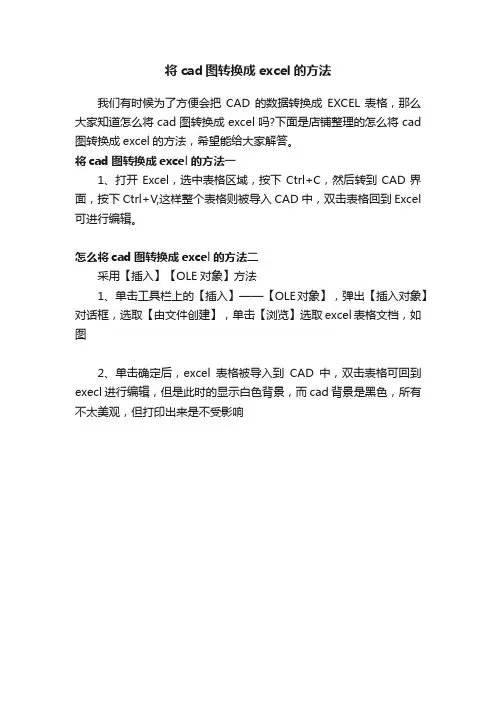

将cad图转换成excel的方法
我们有时候为了方便会把CAD的数据转换成EXCEL表格，那么大家知道怎么将cad图转换成excel吗?下面是店铺整理的怎么将cad 图转换成excel的方法，希望能给大家解答。

将cad图转换成excel的方法一
1、打开Excel，选中表格区域，按下Ctrl+C，然后转到CAD界面，按下Ctrl+V,这样整个表格则被导入CAD中，双击表格回到Excel 可进行编辑。

怎么将cad图转换成excel的方法二
采用【插入】【OLE对象】方法
1、单击工具栏上的【插入】——【OLE对象】，弹出【插入对象】对话框，选取【由文件创建】，单击【浏览】选取excel表格文档，如图
2、单击确定后，excel表格被导入到CAD中，双击表格可回到execl进行编辑，但是此时的显示白色背景，而cad背景是黑色，所有不太美观，但打印出来是不受影响。

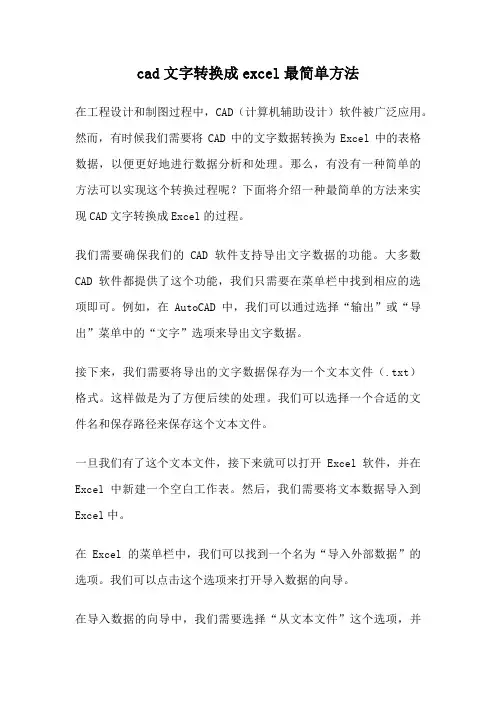

cad文字转换成excel最简单方法在工程设计和制图过程中，CAD（计算机辅助设计）软件被广泛应用。

然而，有时候我们需要将CAD中的文字数据转换为Excel中的表格数据，以便更好地进行数据分析和处理。

那么，有没有一种简单的方法可以实现这个转换过程呢？下面将介绍一种最简单的方法来实现CAD文字转换成Excel的过程。

我们需要确保我们的CAD软件支持导出文字数据的功能。

大多数CAD软件都提供了这个功能，我们只需要在菜单栏中找到相应的选项即可。

例如，在AutoCAD中，我们可以通过选择“输出”或“导出”菜单中的“文字”选项来导出文字数据。

接下来，我们需要将导出的文字数据保存为一个文本文件（.txt）格式。

这样做是为了方便后续的处理。

我们可以选择一个合适的文件名和保存路径来保存这个文本文件。

一旦我们有了这个文本文件，接下来就可以打开Excel软件，并在Excel中新建一个空白工作表。

然后，我们需要将文本数据导入到Excel中。

在Excel的菜单栏中，我们可以找到一个名为“导入外部数据”的选项。

我们可以点击这个选项来打开导入数据的向导。

在导入数据的向导中，我们需要选择“从文本文件”这个选项，并点击“下一步”按钮。

然后，我们需要选择之前保存的文本文件，并点击“下一步”按钮。

在下一个界面中，我们需要指定数据分隔符。

由于我们的文本文件是以空格或制表符作为分隔符的，所以我们需要选择“分隔符号”选项，并确保选中“空格”或“制表符”复选框。

然后，我们点击“下一步”按钮。

在接下来的界面中，我们可以预览导入的数据，并对数据格式进行调整。

我们可以选择每一列的数据格式，并进行相应的设置。

完成后，我们点击“下一步”按钮。

在最后一个界面中，我们需要指定数据导入的位置。

我们可以选择将数据导入到一个新的工作表中，或者将数据导入到现有的工作表中的指定位置。

完成后，我们点击“完成”按钮。

现在，我们已经成功地将CAD中的文字数据转换为Excel中的表格数据了。

CAD文字表格转换为EXCEL表格是设计行业内经常遇到的技术问题，我找到一种将CAD表格转化为excel表格的方法，下面跟大家分享：1、在CAD下观看表格各单位格有无空洞，如果有空洞则填入文字补满，本例中空格都修改为“空白”文字，其他文字也可以2、按CTRL+a全选表格，然后按下CTRL+1显示属性列表，检查是否存在多行文字等的格式，如果有的话炸开，最终所有文字都转换为普通的文字格式（一般情况不用）3、点击CAD中“工具”的“数据提取”，第一操作，选创建新数据提取自己定义文件名，点击保存4、定义数据源，选择在当前图形中选择对象，全选目标，点下一步选取需要转换的表格，然后点下一步5、将要提取的数据对象，只勾选文字，点下一步6、选择特性，按照我们之前确定的只勾选3个属性：分别是x坐标，y坐标，文字内容，点下一步7、优化数据，将显示计数列和名称列都去掉勾选，点下一步8、选择另存文件位置，按照步骤直至完成9、打开生成的EXCEL文件10、按X坐标，选择升序排列，并注意在弹出菜单中一定要勾选扩展选定区域，点击排序11、在生成的文件中，删除表格的坐标X列，它已经没有用处了12、为了在之后的排列过程中不产生干扰，我们把已经明显分开的项目，框选剪切粘贴成错位的梯级,如下图，用WPS操作时，阶梯错位时中间一定要隔开一列，用excel操作时则不能隔开勾选扩展选定区域，点击排序，每列的Y坐标分别做降序排列14、整理表格，将所有坐标列都删除，然后将梯级的表格剪切粘贴到它该在的位置，注意一下，在第二列上少一横，造成这个现象是由于CAD表格中有的格是空的，虽然在第一步操作时补上了“空白”字，但是在转化的过程中，系统识不出来（具体原因不知）15、按CAD表格中空格的位置，添加空格16、最后整理一下表格，刷一刷文字样式，完成了最终作品，我们成功了。

CAD表格转换为EXCEL表格手工操作方法
1、将CAD表格炸开，保证所有文字均为单行文字，最好多炸几次。

2、点击菜单工具-数据提取，弹出如下对话框：
3、点击下一步，保存文件，文件名随便，如下图：
4、点击保存后弹出“定义数据源”对话框，点选“在当前图形中选择对象”，点击右边的图标，然后在CAD图中选择你要导出的表格数据，只选择需要的数据就可以了。

5、完成选择后，弹出“选择对象”对话框，只勾选“文字”，如下图：
6、点击下一步，弹出“选择特性”对话框，现在右边的“类别过滤器”一栏中只保留勾选“几何图形”与“文本”，然后在左边“特性”一栏中勾选“位置X”、“位置Y”、“值”。

如下图：
7、点击下一步，弹出“优化数据”对话框，“合并相同的项”“显示计数列”“显示名称列”均不勾选，如下图：
8、点击下一步，将数据输出至外部文件，选择保存位置，导出表格完成，下面就进入EXCEL
中操作。

9、打开EXCEL（WPS打不开，不识别导出的文件），选中“位置X”一列，进行升序排序，如下图：
10、排序完成后，把“位置X”一列删除，然后对比CAD表格，把明显不是一栏的数据错开，以方便排序，如下图：
12、分别选中上图中的两列，进行降序排序，也就是依据”位置Y”的数据进行降序排序，上面是依据“位置X”的数据进行升序排序。

排序后如下图：
13、然后把“位置Y”数据删掉，再把每列数据对齐就大功告成，对比一下看；步骤看起来比较繁琐，多操作两边，就会感觉，其实很快的。

CAD表格导出Excel工具1. 简介CAD表格导出Excel工具是一款方便快捷地将CAD软件中的表格数据导出为Excel文件的工具。

通过该工具，用户可以将CAD软件中的表格数据转换为Excel文件，以便于更好地进行数据处理和分析。

2. 功能特点•支持多种CAD软件表格格式：该工具支持导出多种CAD软件中的表格数据，包括但不限于AutoCAD、SolidWorks、CATIA等常见CAD软件。

•快速导出：通过该工具，用户可以快速将CAD软件中的表格数据导出为Excel文件，无需复杂的操作步骤，节省时间和精力。

•灵活的导出选项：用户可以根据需要选择导出的表格数据范围，例如可以选择导出全部表格数据，或者只导出特定行列的数据。

•导出结果准确可靠：该工具经过精心设计和调试，导出结果准确可靠，不会丢失表格数据或造成数据格式异常等问题。

•用户友好的界面：工具界面简洁直观，易于操作，即使是CAD软件的新手也能够轻松上手使用。

3. 使用说明使用该CAD表格导出Excel工具非常简单，只需按照以下步骤操作即可：步骤1：安装和启动工具首先，用户需要下载并安装CAD表格导出Excel工具。

安装完成后，双击工具的图标启动。

步骤2：打开CAD软件并导入表格数据在CAD软件中打开含有需要导出的表格数据的文件。

根据CAD软件的不同，用户可以使用相应的操作命令或工具找到并选择需要导出的表格。

步骤3：选择导出选项在CAD表格导出Excel工具界面上，用户可以根据需要选择导出的表格数据范围。

例如，用户可以选择导出全部表格数据，或者只导出特定行列的数据。

步骤4：导出为Excel文件当用户完成导出选项的设置后，点击工具界面上的“导出”按钮，工具将开始将CAD软件中的表格数据转换为Excel文件。

步骤5：保存Excel文件在弹出的文件保存对话框中，用户可以选择保存Excel文件的路径和名称。

点击“保存”按钮后，Excel文件将被保存到指定的位置。

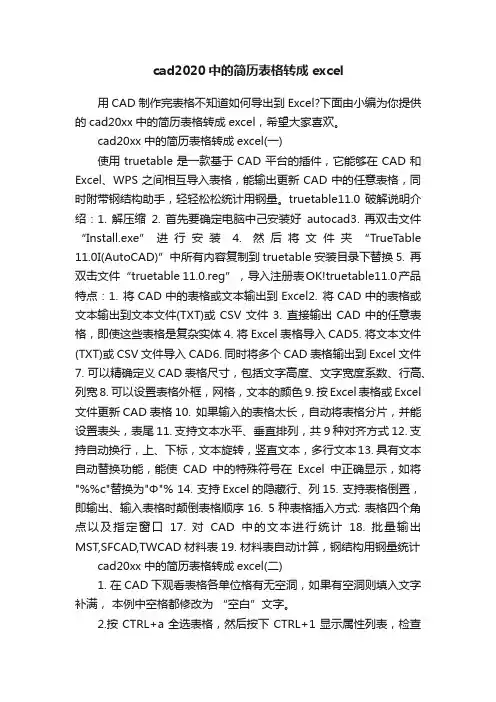

cad2020中的简历表格转成excel用CAD制作完表格不知道如何导出到Excel?下面由小编为你提供的cad20xx中的简历表格转成excel，希望大家喜欢。

cad20xx中的简历表格转成excel(一)使用truetable是一款基于CAD平台的插件，它能够在CAD和Excel、WPS之间相互导入表格，能输出更新CAD中的任意表格，同时附带钢结构助手，轻轻松松统计用钢量。

truetable11.0破解说明介绍：1. 解压缩2. 首先要确定电脑中己安装好autocad3. 再双击文件“Install.exe”进行安装 4. 然后将文件夹“TrueTable 11.0I(AutoCAD)”中所有内容复制到truetable安装目录下替换5. 再双击文件“truetable 11.0.reg”，导入注册表OK!truetable11.0产品特点：1. 将CAD中的表格或文本输出到Excel2. 将CAD中的表格或文本输出到文本文件(TXT)或CSV文件3. 直接输出CAD中的任意表格，即使这些表格是复杂实体4. 将Excel表格导入CAD5. 将文本文件(TXT)或CSV文件导入CAD6. 同时将多个CAD表格输出到Excel文件7. 可以精确定义CAD表格尺寸，包括文字高度、文字宽度系数、行高、列宽8. 可以设置表格外框，网格，文本的颜色9. 按Excel表格或Excel 文件更新CAD表格10. 如果输入的表格太长，自动将表格分片，并能设置表头，表尾11. 支持文本水平、垂直排列，共9种对齐方式12. 支持自动换行，上、下标，文本旋转，竖直文本，多行文本13. 具有文本自动替换功能，能使CAD中的特殊符号在Excel中正确显示，如将"%%c"替换为"Φ"% 14. 支持Excel的隐藏行、列15. 支持表格倒置，即输出、输入表格时颠倒表格顺序16. 5种表格插入方式: 表格四个角点以及指定窗口17. 对CAD中的文本进行统计18. 批量输出MST,SFCAD,TWCAD材料表19. 材料表自动计算，钢结构用钢量统计cad20xx中的简历表格转成excel(二)1. 在CAD下观看表格各单位格有无空洞，如果有空洞则填入文字补满，本例中空格都修改为“空白”文字。

竭诚为您提供优质文档/双击可除cad表格输出到excel篇一：cad表格转excelcad文字表格转换为excel表格的个人绝招cad文字表格转换为excel表格是设计行业内经常遇到的技术问题，过去没有便捷的办法去转换，给设计师带来了巨大的工作量和容易出错的可能性个人通过思考，利用cad的坐标属性，发明了一套简单有效的办法，轻松就解决了这个问题。
